УТВЕРЖДАЮ

Руководитель службы качества

Государственная система обеспечения единства измерений

Радиометры ультрафиолетовые UVS (UVS-A-T и UVS-B-T) МЕТОДИКА ПОВЕРКИ МП 055.М7-17

Глобный метролог

«ВНИИОФИ»

__С.Н. Негода

  • 5 » октября 2017 г.

Москва

2017 г.

1 Введение

Настоящая методика поверки распространяется на радиометры ультрафиолетовые UVS (UVS-A-T и UVS-B-T) (далее по тексту - радиометры), предназначенные для измерений энергетической освещенности (далее по тексту - ЭО) ультрафиолетового излучения в диапазоне длин волн от 280 до 315 нм (УФ-А) и от 315 до 400 нм (УФ-В) с использованием ксенонового источника излучения, и устанавливает операции при проведении их первичной и периодической поверок.

Интервал между поверками - 1 год.

2 Операции поверки
  • 2.1 При проведении первичной и периодической поверок выполняются операции,

    2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные пре дприним ате ли.

    3 Средства поверки

    3.1 При проведении первичной и периодической поверок применяются средства поверки, указанные в таблице 2.

указанные в таблице 1. Таблица 1

№ п/п.

Наименование операций

Номер пункта НД по поверке

Обязательность выполнения операции

При первичной поверке

При периодическ ой поверке

1

Внешний осмотр

8.1

Да

Да

2

Опробование

8.2

Да

Да

3

Определение метрологических характеристик

8.3

4

Определение спектрального диапазона

8.3.1

Да

Да

5

Определение диапазона измерений энергетической освещенности

8.3.2

Да

Да

6

Расчет относительной погрешности

8.3.3

Да

Да

2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

Таблица 2

Номер пункта методики

Наименование и тип основного или вспомогательного средства поверки; обозначение НД, регламентирующего метрологические и основные технические характеристики средства поверки

Основные технические и (или) метрологические характеристики

8.3.1 -

8.3.3

Государственный вторичный эталон энергетической освещенности от

  • 1- Ю-4   до   2-Ю3   Вт/м2   и

энергетической яркости от 5 ТО"4 до

  • 2- 103    Вт/м2ср    непрерывного

излучения в диапазоне длин волн от 0,12 до 1,1 мкм по ГОСТ 8.197-2013, включающий:

  • - лампу типа ДКсШ-125 - 2 шт.;

  • - фотодиод ФД-288;

  • - радиометр «Аргус-04»;

  • - радиометр «Аргус-05»;

  • - оптическую скамью;

  • - светофильтр типа ЖС-16;

  • - поворотное устройство;

  • - универсальный цифровой прибор Щ31;

  • - монохроматор МДР-41

Спектральный диапазон 200-400 нм, среднее квадратическое отклонение результатов сличений рабочего эталона с вторичным эталоном S00 - 2,3 %

  • 3.2 Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик радиометров с требуемой точностью.

4 Требования к квалификации поверителей

К проведению поверки допускают лиц, изучивших настоящую методику поверки и Руководство по эксплуатации радиометров, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н и прошедшие полный инструктаж по технике безопасности, прошедших обучение на право проведения поверки по требуемому виду измерений.

5 Требования безопасности
  • 5.1 При проведении поверки следует соблюдать требования, установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям для легких физических работ.

  • 5.2 Система электрического питания прибора должна бьггь защищена от колебаний и пиков сетевого напряжения, искровые генераторы не должны устанавливаться вблизи прибора.

  • 5.3 При выполнении поверки должны соблюдаться требования, указанные в «Правилах техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором, а также требования руководства по эксплуатации радиометров.

  • 5.4 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

6 Условия проведения поверки
  • 6.1 Все этапы поверки, за исключением особо оговоренных, проводят при следующих условиях:

  • - температура окружающего воздуха, °C                     от + 15 до + 25;

  • - относительная влажность воздуха, %, не более                     90.

  • 6.2 Помещение, где проводится поверка, должно быть чистым и сухим, свободным от пыли, паров кислот и щелочей. Допускаемый перепад температуры при проведении поверки - не более 2 °C.

  • 6.3 В помещении не допускаются посторонние источники излучения, мощные электрические и магнитные поля.

  • 6.4 Установка радиометра должна обеспечивать естественную вентиляцию для снижения нагрева корпуса излучением и рассеиванием электроэнергии. Если корпус становится слишком горячим, это может привести к повреждениям.

7 Подготовка к поверке
  • 7.1 Изучить Руководство по эксплуатации радиометров, подготовить оборудование, используемое при поверке, к работе в соответствии с его Руководством по эксплуатации.

  • 7.2 Выдержать радиометры и оборудование, используемое при поверке, в условиях, указанных в п.6.1 настоящей Методики поверки, не менее 2 часов.

  • 7.3 Выровнять радиометры в горизонтальной плоскости. Для того, чтобы найти правильное положение, необходимо использовать встроенный спиртовой уровень.

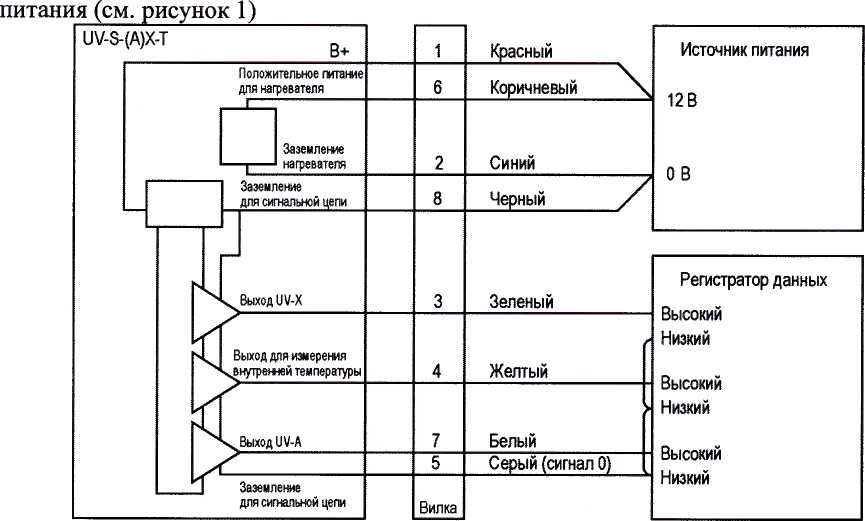

  • 7.4 Проверить правильность подключения регистратора данных и источника

Рисунок 1

  • 8 Проведение поверки

8.1 Внешний осмотр
  • 8.1.1 Проверку внешнего вида проводят визуально. Проверяют соответствие расположения органов управления, надписей и обозначений требованиям технической документации; отсутствие механических повреждений корпуса, клавиш управления и соединительных проводов.

  • 8.1.2 Радиометры считаются прошедшими операцию поверки, если корпус, внешние элементы, органы управления и индикации не повреждены, отсутствуют механические повреждения и ослабления элементов конструкции.

8.2 Опробование
  • 8.2.1 Включить источник УФ излучения - лампу типа ДКсШ-125.

  • 8.2.2 Установить радиометр UVS-A-T (UVS-B-T) перед лампой типа ДКсШ-125 и включить в соответствии с инструкцией по эксплуатации радиометр к аналоговоцифровому преобразователю.

  • 8.2.3 Радиометры считаются прошедшими операцию поверки, если установлено наличие показаний радиометров при освещении источником УФ излучения.

  • 8.3 Определение метрологических характеристик радиометров

8.3.1 Определение спектрального диапазона
  • 8.3.1.1 Для определения спектрального диапазона радиометров необходимо провести измерения относительной спектральной чувствительности (ОСЧ) радиометров с использованием ксенонового источника УФ излучения - лампы типа ДКсШ-125, монохроматора и эталонного фотодиода ФД-288.

  • 8.3.1.2 Эталонный приемник УФ излучения и поверяемый прибор поочередно устанавливают за выходной щелью монохроматора таким образом, чтобы поток монохроматического излучения не выходил за пределы апертурной диафрагмы.

  • 8.3.1.3 Измерения сигналов эталонного приемника Г(Х) и поверяемого прибора 1(Х.) проводят поочередно 5 раз на каждой длине волны с шагом 10 нм.

  • 8.3.1.4 Затем за выходной щелью монохроматора устанавливают светофильтр типа ЖС - 16 толщиной 2 мм, непрозрачный в диапазоне длин волн от 0,2 до 0,4 мкм, и измеряют сигналы эталонного приемника J°(X) и поверяемого прибора J(X), соответствующие рассеянному излучению в монохроматоре. Результат i -го измерения ОСЧ поверяемого прибора S, (X) рассчитывают по известным значениям ОСЧ S°(X) эталонного приемника и отношению измеренных сигналов по формуле (1):

Si (X) = S°(X) • [ Ii (X) - Ji (X)]/[ Fj (X) - Fi (X)]                     (1)

  • 8.3.1.5 Для каждой длины волны определяют среднее значение ОСЧ S(X) по формуле (2):

S(X) = Si (Х)/5                                  (2)

  • 8.3.1.6 Радиометры считаются прошедшими операцию поверки, если измерение сигналов происходит в спектральном диапазоне от 315 до 400 для радиометров модификации UVS-A-T; от 280 до 315 для радиометров модификации UVS-B-T.

8.3.2 Определение диапазона измерения энергетической освещенности
  • 8.3.2.1 При определении диапазона измерения энергетической освещенности (ЭО) на оптической скамье устанавливают два источника УФ излучения - лампы ДКсШ-125. Расстояние между радиометром и источниками излучения выбирают таким образом, чтобы показания радиометра соответствовали нижней границе диапазона измерений ЭО, указанном в паспорте радиометра и составляющей для радиометров UVS-A-T и UVS-B-T -1 Вт/м2.

  • 8.3.2.2 Регистрируют показания радиометров соответствующие потоку излучения для каждого из двух излучателей Ij и Ь и определяют суммарное показание Ь от двух излучателей по формуле (3):

Ь- Ii+12

(3)

Измерения проводят поочередно 5 раз.

  • 8.3.2.3 Расстояние от источников излучения до радиометров уменьшают таким образом, чтобы значение ЭО от каждого источника излучения увеличилось на порядок. Регистрируют показания Ib I2, fe.

  • 8.3.2.4 Измерения повторяют, увеличивая значение ЭО на порядок до достижения верхних границ диапазонов измерений ЭО радиометров, указанных в паспорте 90 Вт/м2, а для радиометров модификации UVS-B-T - 6 Вт/ м2.

    испытываемого прибора и составляющей для          ов модификации UVS

  • 8.3.2.5 Радиометры считаются прошедшими операцию поверки, если диапазон измерений энергетической освещенности составляет от 1 до 90 Вт/м2 для радиометров модификации UVS-A-T и от 1 до 6 Вт/м2 для радиометров модификации UVS-B-T.

8.3.3 Расчет относительной погрешности
  • 8.3.3.1 Относительная погрешность рассчитывается по формуле (4):

    (4)

где К - коэффициент, определяемый соотношением случайной и неисключенной систематической погрешностей;

Sx - суммарное СКО;

®j - составляющие неисключенной систематической погрешности:

01 - погрешность определения диапазона измерений энергетической освещенности (соответствует среднему значению ОСЧ S(X), определенному в п. 8.3.1),

©2 - погрешность угловых характеристик радиометра (в соответствии с п. 8.3.3.2). ©з-погрешность погрешности абсолютной калибровки (в соответствии с 8.3.3.3), So - относительное среднеквадратическое отклонение результатов измерений для п независимых измерений, рассчитываемое по формуле (5):

(5)

где J,- результат i -го независимого измерения,

I - среднеарифметическое п измерений.

  • 8.3.3.2 Определение погрешности угловых характеристик радиометра

При определении погрешности угловых характеристик радиометров, возникающей из-за неидеальной коррекции угловой зависимости чувствительности приборов, проводят измерения зависимости чувствительности от угла падения излучения. Радиометры устанавливают на неподвижное плечо поворотного устройства, на подвижное плечо поворотного устройства устанавливают источник излучения - лампу типа ДКсШ-125. Регистрируют сигналы 1(ф) радиометров в зависимости от угла падения потока излучения ф в пределах от 0° до 60° с шагом 5°. Сигналы радиометров 1(ф) для угла ф нормируют на сигналы прибора 1(фо) при угле падения 90° фо потока излучения. Рассчитывают угловую зависимость /(ф) отклонения чувствительности радиометров от функции cos ф по формуле (6):

/(ф)= 100 {1(ф)/ [I( (po)cos ф] - 1},

(6)

Погрешность угловых характеристик радиометров ©2 в процентах рассчитывают по формуле (7):

60°

02 = f |/(ф) I sin 2q> <1ф                                        (7)

о

При определении ЭО атмосферного ультрафиолетового излучения (прямого солнечного излучения и излучения, рассеянного частицами или молекулами в воздухе) необходимо ввести поправочный коэффициент, учитывающий угловую характеристику определяемую косинусом угла зенита к идеальной ламбертовской поверхности, указанный в руководстве по эксплуатации на прибор.

  • 8.3.3.3 Определение погрешности абсолютной калибровки

Определение погрешности абсолютной калибровки радиометров проводят по результатам измерений абсолютной чувствительности эталонных радиометров Аргус-04 (Аргус-05) в ранге рабочего эталона по ГОСТ 8.197-2013.

При определении абсолютной чувствительности радиометров UVS-A-T устанавливают на фиксированном расстоянии от источника УФ излучения - лампы типа ДКсШ-125 эталонный радиометр Аргус-04 и измеряют значение ЭО (Еэт). Затем на место эталонного радиометра устанавливают радиометр UVS-A-T, измеряют значение ЭО (Еп) испытываемого радиометра UVS-A-T и определяют абсолютную чувствительность испытываемого радиометра Sa&. по формуле (8):

Sa6c. = Еп/Еэт.                                         (8)

При определении абсолютной чувствительности радиометров UVS-B-T необходимо повторить процедуру измерений ЭО, заметив эталонный радиометр Аргус-04 на эталонный радиометр Аргус-05.

Регистрацию показаний радиометров Е, проводят поочередно 5 раз. Для каждого радиометра определяют среднеарифметическое значение АСЧ

Погрешность измерений абсолютной чувствительности радиометров ©з определяют по формуле (9):

03=1-Sfl&                                        (9)

  • 8.3.3.4 Радиометры считаются прошедшими операцию поверки, если значения относительной погрешности не превышают ±11%.

9 Оформление результатов поверки
  • 9.1 Результаты поверки заносятся в протокол (форма протокола приведена в приложении 1 настоящей методики поверки).

  • 9.2 Радиометры, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них выдается свидетельство о поверке установленной формы с указанием полученных по п.п. 8.3.1 - 8.3.3 фактических значений метрологических характеристик радиометров и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и радиометры допускают к эксплуатации.

  • 9.3 Радиометры, прошедшие поверку с отрицательным результатом, признаются непригодными, не допускаются к применению и на них выдается извещение о непригодности с указанием причин. Свидетельство о предыдущей поверке и знак поверки аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 г.

Начальник НИО М-7 ФГУП «ВНИИОФИ»

Начальник лаборатории НИО М-7

ФГУП «ВНИИОФИ»

Начальник лаборатории НИО М-7

ФГУП «ВНИИОФИ»

В. Минаев

И. Аневский

О.А. Минаева

ПРИЛОЖЕНИЕ 1 к Методике поверки «Радиометры ультрафиолетовые UVS (UVS-A-T и UVS-B-T)»

ПРОТОКОЛ первичной / периодической поверки от «_______»____________201__года

Средство измерений: Радиометр ультрафиолетовый UVS в модификации___________

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков то приводят их перечень (наименования) и типы с разделением знаком «косая дробь»))

Зав.№ №/№_______________________________________

Заводские номера блоков

Принадлежащее____________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 055.М7-17 «ГСИ. Радиометры ультрафиолетовые UVS (UVS-A-T и UVS-B-T), Методика поверки», утвержденной ФГУП «ВНИИОФИ» «05» октября 2017 г.______________________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов ______________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:______________________

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

Получены результаты поверки метрологических характеристик:

Характеристика

Результат

Требования методики поверки

UVS-A-T

UVS-B-T

Спектральный диапазон, нм

от 315 до

400

от 280 до

315

Диапазон      измерений      энергетической

освещенности, Вт/м2

от 1 до 90

от 1 до 6

Пределы      допускаемой      относительной

погрешности     измерения     энергетической

освещенности, %

±11

±11

Рекомендации____________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:_____________________________________________________________

_________________________________________подписи, ФИО, должность
