рН-метр/иономер ИТАН МЕТОДИКА ПОВЕРКИ ДПТА.25.0035.000 МП с изменением № 1

Томск

2017

Настоящая методика поверки предназначена для проведения первичной и периодической поверки рН-метра/иономера ИТАН (далее - рН-метра/иономера).

Поверке подлежат все вновь выпускаемые, выходящие из ремонта и находящиеся в эксплуатации рН-метры/иономеры.

Межповерочный интервал - 1 год.

1 Операции поверки

При проведении поверки осуществляют операции, указанные в таблице 1. Поверку прекращают при получении отрицательных результатов любой из операций, указанных в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2

Да

Да

3 Проверка диапазона и основной абсолютной погрешности измерений водородного показателя (pH) измерительным преобразователем (ИП)

6.3

Да

Да

4 Проверка диапазона и основной относительной погрешности измерений молярной концентрации катионов и анионов ИП

6.4

Да

Да

5 Проверка дополнительной абсолютной погрешности измерений pH ИП, связанной с изменением сопротивления в цепи индикаторного электрода

6.5

Да

Да

6 Проверка    основной    абсолютной

погрешности измерений pH ИП в комплекте с электродной системой в растворах с температурой (25,0±0,5) °C

6.6

Да

Да

7 Проверка    основной    абсолютной

погрешности измерений pH ИП в комплекте с электродной системой в растворах с температурой от +10 до +60 °C

6.7

Да

Да

8 Проверка диапазона и абсолютной погрешности измерений окислительно-восстановительного потенциала (ОВП)

6.8

Да

Да

9 Подтверждение соответствия программного обеспечения (ПО)

6.9

Да

Да

Таблица 1 (Измененная редакция, Изм. № 1)

2 Средства поверки

При проведении поверки применяют средства измерений, оборудование и материалы, указанные в таблице 2.

Таблица 2

Наименование

Метрологические характеристики

Диапазон

Погрешность, цена деления, класс точности, НД

1 Буферные растворы -рабочие эталоны pH

2-го разряда по ГОСТ 8.120-99

2 Электрод стеклянный лабораторный с разъемом типа СР или BNC

Пределы линейного диапазона водородной характеристики, pH, при +25 °C: от 0 до 14; отклонение водородной характеристики от линейности не более ±0,2 pH

3 Вспомогательный электрод сравнения хлорсеребряный с разъемом типа Ш 4.0 или ШП 4

Нестабильность потенциала электрода за 8 ч. работы не более ±0,5 мВ; температурный коэффициент потенциала электрода в интервале температур от +10 до +60 °C не более ±0,25 мВ; электрическое сопротивление электрода не более 20 кОм

4 Вода дистиллированная

ГОСТ 6709-72

5 Водяной термостат

От+10 до+60 °C

Допускаемая погрешность установления температуры контролируемой среды - в пределах ±0,2 °C

6 Термометры   ртутные

стеклянные лабораторные

От +5 до +65 °C

Класс точности 1

7 Компаратор напряжения постоянного тока

3-го разряда по ГОСТ 8.027-2001

8 Магазин сопротивлений

Не менее 2 кОм

Цена деления 0,1 Ом

9 Сопротивление (отдельно или в составе имитатора электродной системы)

Номинальное значение сопротивления 500 МОм, допускаемая погрешность не более ±10 %

10 Стаканы лабораторные стеклянные

Вместимостью 50 см

ГОСТ 25336-82

Примечание - Допускается применение средств, не приведенных в таблице, но обеспечивающих определение (контроль) метрологических характеристик с требуемой точностью.

Таблица 2 (Измененная редакция, Изм. № 1)

3 Требования безопасности
  • 3.1 При проведении поверки должны соблюдаться требования техники безопасности: при работе с химическими реактивами - по ГОСТ 12.1.007 и ГОСТ 12.4.021;

при работе с электроустановками - по ГОСТ 12.1.019 и ГОСТ 12.2.007.0.

  • 3.2 Помещение, в котором осуществляется поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004 и иметь средства пожаротушения по ГОСТ 12.4.009.

  • 3.3 Исполнители должны быть проинструктированы о мерах безопасности, которые должны соблюдаться при работе с приборами, в соответствии с инструкциями, прилагаемыми к приборам. Обучение работающих лиц правилам безопасности труда проводят по ГОСТ 12.0.004.

4 Условия поверки
  • 4.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды: (20 ± 5) °C;

  • - относительная влажность воздуха: от 30 до 80 %;

атмосферное давление: напряжение питающей сети: частота питающей сети:

от 84,0 до 106,7 кПа;

(220 ± 22) В;

(50 ± 1)Гц.

  • 4.2 Поверку рН-метра/иономера производят на месте его установки и эксплуатации территориальными органами Государственной метрологической службы и на предприятии-изготовителе (ООО «НПП «Томьаналит»).

5 Подготовка к поверке
  • 5.1 Проверить наличие средств поверки согласно разделу 2.

  • 5.2 Выполнить подготовительные работы в соответствии с 2.2 руководства по эксплуатации ДПТА.25.0030.000 РЭ с изменением № 1 (РЭ).

Подраздел 5.2 (Измененная редакция, Изм. № 1)

6 Проведение поверки
  • 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

  • - соответствие комплектности поверяемого рН-метра/иономера указанной в РЭ (проверяется при выпуске из производства);

  • - наличие эксплуатационной документации (руководства по эксплуатации) и сведений о предыдущей поверке;

  • - целостность корпуса, соединительных проводов, отсутствие механических повреждений, препятствующих нормальному функционированию прибора;

  • - чистоту и целостность разъемов для подключения электродов и термодатчика;

  • - четкость и правильность маркировки в соответствии с РЭ.

  • 6.2 Опробование

При опробовании проверяют общее функционирование рН-метра/иономера в соответствии с 2.2.3 РЭ.

Подраздел 6.2 (Измененная редакция, Изм. № 1)

  • 6.3 Проверка диапазона и основной абсолютной погрешности измерений pH ИП

    • 6.3.1 Собирают установку по схеме, приведенной на рисунке 1.

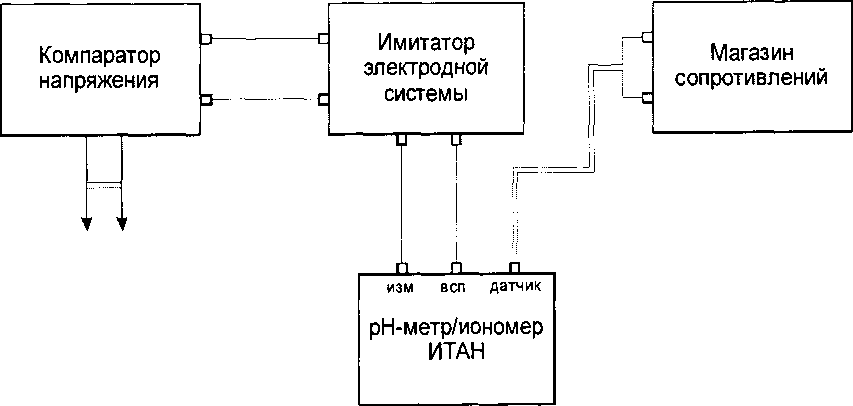

      Рисунок 1 - Схема установки для определения основной допускаемой погрешности ИП

  • 6.3.2 Переключатель Ru имитатора устанавливают в положение Ru=0 МОм. Сопротивление магазина сопротивлений устанавливают такое, чтобы на дисплее

рН-метра/иономера в режиме «Анализ» показания температуры были в пределах (25,0±0,5) °C (около 1096 Ом).

  • 6.3.3 Проводят градуировку анализатора в диапазоне измеряемых значений pH в соответствии с приложением А.

  • 6.3.4 На дисплее рН-метра/иономера в главном меню нажимают кнопку «Настройки». В появившемся окне нажимают кнопку «Обсчет». Выбирают «Одиночные измерения». Нажимают кнопку «Ок». В открывшемся окне нажимают кнопку для перехода в главное меню.

На дисплее рН-метра/иономера выбирают пункт меню «Анализ» и переходят в режим измерений.

Подают на вход ИП напряжение 440,6 мВ и тем самым иммитируют значение рН=-1 (таблица 3).

Нажимают кнопку «Измерение». Фиксируют значение pH, которое отобразится на дисплее по окончании измерений.

Таблица 3

Ернр мВ

pH, ед.рН

Пределы основной допускаемой абсолютной погрешности измерений pH, ±А, ед.рН

440,6

-1,0

0,0050

207,8

3,0

0,0050

-25,0

7,0

0,0050

-257,8

И

0,0050

-432,4

14

0,0050

6.3.5 Повторяют измерение pH два раза, нажимая кнопку «Измерение 2» и «Измерение 3».

6.3.4, 6.3.5 (Измененная редакция, Изм. № 1)
  • 6.3.6 В соответствии с 6.3.4-6.3.5 последовательно получают по три значения pH для каждого из значений pHt, приведенных в таблице 3. При этом от компаратора подают на вход ИП напряжение Ернь иммитирующее значение pHt в соответствии с таблицей 3.

  • 6.3.7 Рассчитывают абсолютную погрешность измерения pH ИП (AJ для каждого значенияpHt, приведенного в таблице 3, по формуле (1):

л, = рНт- pH, , ед.рН                          (1)

где pHiu3ju - среднеарифметическое значение pH, измеренное при подаче на вход ИП напряжения Ернр,

pH, - значение pH, соответствующее установленному значению Ерщ, согласно таблице 3.

  • 6.3.8 Если для каждого значения pH, приведенного в таблице 3, значение А, , рассчитанное по формуле (1), не превышает 0,005 ед.рН, то результат проверки диапазона и основной абсолютной погрешности измерений pH ИП считают положительным. В противном случае измерения повторяют. Если при повторных измерениях погрешность не соответствует требованиям таблицы 3, рН-метр/иономер бракуют.

  • 6.4 Проверка диапазона и основной относительной погрешности измерений молярной концентрации ИП

(Измененная редакция, Изм. № 1)

  • 6.4.1 Выполняют операции в соответствии с 6.3.2.

  • 6.4.2 Проводят градуировку анализатора в диапазоне измеряемых значений молярной концентрации в соответствии с приложением Б.

  • 6.4.3 На дисплее рН-метра/иономера выбирают пункт меню «Анализ» и переходят в режим измерений.

Подают на вход ИП напряжение 58,2 мВ и тем самым имитируют значение молярной концентрации (для хлорид-ионов) 10,0 моль/дм3 (таблица 4).

Нажимают кнопку «Измерение». Фиксируют значение молярной концентрации, которое отобразится на дисплее по окончании измерений.

  • 6.4.4 Повторяют измерение молярной концентрации при заданном напряжении

  • 58,2 мВ два раза нажимая кнопку «Измерение 2» и «Измерение 3».

6.4.3, 6.4.4 (Измененнаяредакция, Изм. №1)

Таблица 4

Ерх„ мВ

С„ моль/дм3

Пределы допускаемой основной относительной погрешности измерений молярной концентрации, ±£(. , %

58,2

10

1,0

0

1,0

1,0

-116,4

0,010

1,0

-232,8

0,00010

1,0

-349,2

0,0000010

1,0

  • 6.4.5 В соответствии с 6.4.3-6.4.4 последовательно получают по три значения молярной концентрации для каждого из значений концентрации С„ приведенных в таблице 4. При этом от компаратора подают на вход ИП напряжение Ерх,, иммитирующее значение молярной концентрации в соответствии с таблицей 4.

  • 6.4.6 Для каждого значения концентрации, приведенного в таблице 4, рассчитывают относительную погрешность измерения молярной концентрации ИП () по формуле (2):

(2)

где Ciu3M - среднеарифметическое значение молярной концентрации, измеренное при подаче на вход ИП напряжения Ерх,, воспроизводящего мольную концентрацию С; в соответствии с таблицей 4;

С, - значение молярной концентрации, соответствующее установленному значению Ерхь согласно таблице 4.

  • 6.4.7 Если для каждого значения молярной концентрации С/, приведенного в таблице 4, значение , рассчитанное по формуле (2), не превышает 1,0 %, то результат проверки диапазона и основной относительной погрешности измерений молярной концентрации ИП считают положительным. В противном случае измерения повторяют. Если при повторных измерениях погрешность не соответствует требованиям таблицы 4, рН-метр/иономер бракуют.

6.5 Проверка дополнительной абсолютной погрешности измерений pH ИП, связанной с изменением сопротивления в цепи индикаторного электрода

(Измененная редакция, Изм. № 1)

  • 6.5.1 Выбирают на дисплее рН-метра/иономера пункт меню «Выбор методики».

  • 6.5.2 В появившемся списке выбирают методику «pH поверка».

  • 6.5.3 Переключатель Ru имитатора электродной системы устанавливают в положение Ru=0. Сопротивление магазина сопротивлений устанавливают таким образом, чтобы на дисплее анализатора в режиме «Анализ» показания температуры были в пределах (25,0±0,5) °C (около 1096 Ом).

  • 6.5.4 На дисплее рН-метра/иономера выбирают пункт меню «Анализ» и переходят в режим измерений.

Подают от компаратора на вход ИП напряжение минус 432,4 мВ, иммитирующее значение рН=14 в соответствии с таблицей 3. Нажимают кнопку «Измерение». По окончании измерений фиксируют значение pH, отображаемое на дисплее рН-метра/иономера.

Повторяют измерение pH два раза, нажимая кнопки «Измерение 2» и «Измерение 3». Рассчитывают среднеарифметическое измеренных значений pH.

  • 6.5.5 На дисплее рН-метра/иономера нажимают кнопку «Новая проба».

Подают от компаратора на вход ИП напряжение 440,6 мВ, воспроизводящее значение рН=-1 в соответствии с таблицей 3.

Нажимают кнопку «Измерение». По окончании измерений фиксируют значение pH, отображаемое на дисплее рН-метра/иономера.

Повторяют измерение pH два раза, нажимая кнопки «Измерение 2» и «Измерение 3». Рассчитывают среднеарифметическое измеренное значение pH.

  • 6.5.6 Переключатель Ru имитатора устанавливают в положение Ru=500 МОм.

На дисплее рН-метра/иономера нажимают кнопку «Новая проба».

Подают от компаратора на вход ИП напряжение минус 432,4 мВ, воспроизводящее значение рН=14 в соответствии с таблицей 3.

Нажимают кнопку «Измерение». По окончании измерений фиксируют значение pH, отображаемое на дисплее рН-метра/иономера.

Повторяют измерение pH два раза, нажимая кнопки «Измерение 2» и «Измерение 3». Рассчитывают среднеарифметическое измеренных значений pH.

  • 6.5.7 На дисплее рН-метра/иономера нажимают кнопку «Новая проба».

Подают от компаратора на вход ИП напряжение 440,6, воспроизводящее значение рН=-1 в соответствии с таблицей 3.

Нажимают кнопку «Измерение». По окончании измерений фиксируют значение pH, отображаемое на дисплее рН-метра/иономера.

Повторяют измерение pH два раза. Рассчитывают среднеарифметическое измеренное значение pH.

6.5.4-6.5.7 (Измененная редакция, Изм. № 1)
  • 6.5.8 Если для рН=14 и для рН=-1 среднеарифметические измеренные значения pH при Ru=0 и при Ru=500 МОм отличаются не более чем на 0,0030 ед.pH, то проверку дополнительной допускаемой погрешности измерения pH ИП, связанной с изменением сопротивления в цепи индикаторного электрода, считают положительной.

В противном случае измерения по 6.5.2-6.5.7 повторяют. Если при повторных измерениях результаты проверки отрицательные, рН-метр/иономер бракуют.

  • 6.6 Проверка основной абсолютной погрешности измерений pH ИП в комплекте с электродной системой в растворах с температурой (25,0±0,5) °C

  • 6.6.1 Готовят индикаторный стеклянный электрод и вспомогательный электрод сравнения к выполнению измерений в соответствии с их паспортами.

  • 6.6.2 Готовят буферные растворы - рабочие эталоны pH, воспроизводящие значения рН=1,65, рН=4,01 и рН=9,18 при температуре растворов (25,0±0,5)°С в соответствии с инструкцией на стандарт-титры для рН-метрии.

  • 6.6.3 Проводят градуировку рН-метра/иономера при температуре буферных растворов (25,0±0,5) °C в соответствии с приложением В. Для поддержания температуры растворов (25,0±0,5) °C, если есть необходимость, используют водяной термостат.

Примечание 1 - Если градуировку рН-метра/иономера проводят с применением водяного термостата без перемешивания анализируемого раствора, то дальнейшие измерения также необходимо проводить без перемешивания анализируемого раствора.

Примечание 2 - Возможно проведение поверки по данному пункту при температуре (25,0±5,0)°С при условии, что температура буферных растворов, используемых для градуировки и используемых для проведения измерений отличается не более, чем на 1,0 °C.

  • 6.6.4 Выбирают пункт главного меню «Анализ». Устанавливают стакан с буферным раствором с рН=1,65 в рН-метр/иономер.

Опускают электроды и термодатчик в стакан. Нажимают кнопку «Измерение». Начнется процесс измерений. Фиксируют значение pH, которое отобразится на дисплее рН-метра/иономера по окончании измерений.

При проведении измерений следят, чтобы температура анализируемого буферного раствора находилась в пределах (25,0±0,5) °C. Для поддержания температуры растворов (25,0±0,5) °C, если есть необходимость, используют водяной термостат или терморубашку.

  • 6.6.5 Повторяют измерение pH два раза, нажимая кнопку «Измерение 2» и «Измерение 3».

6.6.3-6.6.5 (Измененная редакция, Изм. № 1)
  • 6.6.6 Рассчитывают среднеарифметическое трех измеренных значений pH в буферном растворе с рН=1,65.

  • 6.6.7 В соответствии с 6.6.4-6.6.6 измеряют pH буферных растворов с рН=4,01 и рН=9,18 при температуре буферных растворов (25,0±0,5) °C.

  • 6.6.8 Рассчитывают для каждого из буферных растворов основную погрешность измерения pH ИП в комплекте с электродной системой ДрЯ по формуле (3):

    (3)

где pH1пзм -среднеарифметическое измеренное значение pH в буферном растворе, воспроизводящем значение рНэт',

рНэт - значение pH по ГОСТ 8.135, воспроизводимое буферным раствором - рабочим эталоном pH при температуре 25 °C.

  • 6.6.9 Если для каждого из буферных растворов, воспроизводящих значения рН=1,65, рН=4,01 и рН=9,18, значение &рН , рассчитанное по формуле (3), не превышает 0,030 ед.рН, то рН-метр/иономер признают пригодным к дальнейшему проведению поверки. В противном случае измерения повторяют с новым комплектом электродов.

Если при повторных измерениях в соответствии с 6.6.3-6.6.8 результаты проверки отрицательные, рН-метр/иономер бракуют.

  • 6.7 Проверка основной абсолютной погрешности измерений pH ИП в комплекте с электродной системой в растворах с температурой от 10 до

    60 °C

Проводят сразу же после выполнения операций по 6.6.

  • 6.7.1  Доводят в стаканчике температуру буферного раствора с рН=1,65 до (10,0±0,5) °C.

  • 6.7.2 Выбирают пункт главного меню «Анализ». Опускают электроды и термо датчик в стакан с буферным раствором с рН=1,65 и температурой (10,0±0,5) °C. Нажимают кнопку «Измерение». Начнется процесс измерений. Фиксируют значение pH, которое отобразится на дисплее рН-метра/иономера по окончании измерений.

При проведении измерений следят, чтобы температура анализируемого буферного раствора находилась в пределах (10,0±0,5) °C. Для поддержания температуры раствора (10,0±0,5) °C, если есть необходимость, используют водяной термостат или терморубашку.

Примечание - В случае использования термостата, градуировку рН-метра/иономера по приложению В также проводят с применением термостата и/или при отключенном перемешивании растворов.

  • 6.7.3 Повторяют измерение pH два раза, нажимая «Измерение 2» и «Измерение 3».

6.7.2, 6.7.3 (Измененная редакция, Изм. № 1)
  • 6.7.4 Рассчитывают среднеарифметическое трех измеренных значений pH в буферном растворе с рН=1,65 и температурой (10,0±0,5) °C.

  • 6.7.5 Доводят в стаканчике температуру буферного раствора с рН=1,65 до (40,0±0,5) °C.

  • 6.7.6 Нажимают кнопку «Новая проба». Опускают электроды и термодатчик в стакан с буферным раствором с рН=1,65 и температурой (40,0±0,5) °C.

Нажимают кнопку «Измерение». Начнется процесс измерений. Фиксируют значение pH, которое отобразится на дисплее рН-метра/иономера по окончании измерений.

При проведении измерений следят, чтобы температура анализируемого буферного раствора находилась в пределах (40,0±0,5) °C. Для поддержания температуры раствора (40,0±0,5) °C, если есть необходимость, используют водяной термостат или терморубашку.

  • 6.7.7 Повторяют измерение pH два раза, нажимая «Измерение 2» и «Измерение 3».

6.7.6, 6.7.7 (Измененнаяредакция, Изм. № 1)
  • 6.7.8 Рассчитывают среднеарифметическое трех измеренных значений pH в буферном растворе с рН=1,65 и температурой (40,0±0,5) °C.

  • 6.7.9 Доводят в стаканчике температуру буферного раствора с рН=1,65 до (60,0±0,5) °C.

  • 6.7.10 Нажимают кнопку «Новая проба». Опускают электроды и термодатчик в стакан с буферным раствором с рН=1,65 и температурой (60,0±0,5) °C.

Нажимают кнопку «Измерение». Начнется процесс измерений. Фиксируют значение pH, которое отобразится на дисплее рН-метра/иономера по окончании измерений.

При проведении измерений следят, чтобы температура анализируемого буферного раствора находилась в пределах (60,0±0,5) °C. Для поддержания температуры раствора (60,0±0,5) °C, если есть необходимость, используют водяной термостат или терморубашку.

  • 6.7.11 Повторяют измерение pH два раза, нажимая «Измерение 2» и «Измерение 3».

  • 6.7.12 Рассчитывают среднеарифметическое трех измеренных значений pH в буферном растворе с рН=1,65 и температурой (60,0+0,5) °C.

  • 6.7.13 В соответствии с 6.7.1-6.7.12 измеряют pH буферных растворов с рН=9,18 и температурой (10,0±0,5), (40,0±0,5) и (60,0+0,5) °C.

  • 6.7.14 Для каждого буферного раствора рассчитывают абсолютную погрешность измерений pH Л'р//; в растворах с температурой 10, 40 и 60 °C по формуле (4):

Д'ря, = pH'iu3M - рН‘эт, ед.рН                            (4)

где pH'iu3M -среднеарифметическое измеренное значение pH в буферном растворе в проверяемой температурной точке;

рН'эт - воспроизводимое по ГОСТ 8.135 значение pH буферного раствора при температуре, равной температуре проверяемой температурной точки; значения pH'эт для температуры 10, 40 и 60 °C указаны в инструкции по приготовлению буферных растворов.

  • 6.7.15 Если для каждого из буферных растворов, воспроизводящих значения рН=1,65 и рН=9,18 для каждой температурной точки значение Нрн,, рассчитанное по формуле (4), не превышает 0,050 ед.рН, то результаты проверки признают положительными.

В противном случае измерения по 6.7.1-6.7.14 повторяют с новым комплектом электродов. Если при повторных измерениях результаты проверки признаны отрицательными, рН-метр/иономер бракуют.

  • 6.8 Проверка диапазона и абсолютной погрешности измерений окислительно-восстановительного потенциала (ОВП)

Проводят сразу же после выполнения операций по 6.3.

  • 6.8.1 При необходимости, выполняют операции в соответствии с 6.3.1-6.3.2.

  • 6.8.2 На дисплее рН-метра/иономера выбирают пункт меню «Измерение ОВП» и переходят в режим измерений ОВП.

  • 6.8.3 Подают на вход ИП напряжение минус 2000 мВ.

Нажимают кнопку «Измерение». Фиксируют значение ОВП, которое отобразится на дисплее по окончании измерений.

  • 6.8.4 В соответствии с 6.8.2-6.8.3 последовательно проводят измерения для каждого из значений ОВП, приведенных в таблице 5. При этом подают на вход ИП напряжение Ед, воспроизводящее значение ОВП.

  • 6.8.5 Для каждого значения концентрации, приведенного в таблице 5, рассчитывают абсолютную погрешность измерений ОВП ДЮ1, по формуле (5):

А им ~ Еизм ~ Ед                                          (5)

где Ешм - измеренное значение потенциала при подаче на вход ИП напряжения Е^ Ед - действительное значение ОВП.

Таблица 5

Ед, мВ

Пределы допускаемой абсолютной погрешности измерений ОВП, ±Д, мВ

-2000,00

0,50

-1500,00

0,50

-1000,00

0,30

0,00

0,30

+1000,00

0,30

+1500,00

0,50

+2000,00

0,50

  • 6.8.6 Результаты проверки диапазона и абсолютной погрешности измерений ОВП положительные, если абсолютная погрешность измерения ОВП не превышает значений, приведенных в таблице 5.

Подраздел 6.8 (Измененная редакция, Изм. № 1)

  • 6.9 Подтверждение соответствия программного обеспечения

    • 6.9.1 Проверяют идентификационные данные программного обеспечения (ПО): подключают рН-метр/иономер к сети, переводят сетевой выключатель в положение «включено», загорится подсветка дисплея, через 20 с на дисплее отобразится окно, содержащее:

  • - название предприятия-изготовителя: «Томьаналит»;

  • - наименование прибора: рН-метр/иономер ИТАН;

  • - адрес web-сайта предприятия-изготовителя: www.tomanalyt.ru.

Через несколько секунд на дисплее отобразится окно с главным меню.

  • 6.9.2 В главном меню нажимают кнопку «Настройки». В открывшемся окне нажимают кнопку . На экране высветятся идентфикационные данные программного обеспечения рН-метра/иономера ИТАН. Нажимают кнопку «Проверить».

  • 6.9.3 Результаты проверки считают положительными, если в открывшемся окне будут указаны идентификационное наименование, версия ПО и цифровой идентификатор, совпадающие с приведенными в Руководстве по эксплуатации рН-метра/иономера ИТАН: идентификационное наименование - ИТАН; номер версии - «не ниже 1.0», цифровой идентификатор - «4301B54DE476081845EBCAC334323531» (алгоритм вычисления контрольной суммы исполняемого кода MD5).

Подраздел 6.9 (Введен дополнительно, Изм. № 1)

  • 6.10 Результаты поверки положительные, если результаты проверки по 6.3-6.9 признаны положительными.

Подраздел 6.10 (Введен дополнительно, Изм. № 1)

7 Оформление результатов поверки
  • 7.1 Результаты поверки оформляют протоколом. Рекомендуемая форма протокола периодической поверки для внесения результатов измерений и расчетов приведена в приложении Г.

  • 7.2 Положительные результаты поверки оформляют свидетельством о поверке в соответствии с Порядком проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке (приказ Минпромторга России от 02.07.2015 № 1815).

  • 7.3 При отрицательных результатах поверки прибор признают негодным к дальнейшей эксплуатации, свидетельство о поверке аннулируется, выдается извещение о непригодности к применению в соответствии с Порядком проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке (приказ Минпромторга России от 02.07.2015 № 1815).

Подразделы 7.2, 7.3 (Измененная редакция, Изм. № 1)

ПРИЛОЖЕНИЕ А

(обязательное)

Градуировка рН-метра/иономера ИТАН при определении основной абсолютной погрешности измерений pH измерительным преобразователем

А.1 Выполняют подготовительные работы в соответствии с разделом 2.2 РЭ.

А.2 Включают рН-метр/иономер.

А.З Выбирают пункт меню «Выбор методики».

Примечание: - Здесь и далее: выбор пунктов меню осуществляется путем нажатия на управляющую кнопку. Нажатия рекомендуется проводить стилусом или непишущей стороной шариковой ручки (карандаша).

А.4 В появившемся списке нажимают на строку с названием методики «pH поверка».

Примечание - Для перехода между страницами списка методик используют стрелки «вверх», «вниз», расположенные справа от списка.

Нажатием кнопки «Выбрать» подтверждают выбор методики и возвращаются в главное меню.

А. 5 Выбирают пункт меню «Градуировка» и переходят к построению градуировочного графика. На дисплее в таблице высвечиваются значения pH для точек, по которым будет проводиться градуировка. Градуировку проводят по трем точкам, воспроизводящим значения рН=3,56, рН=4,01 и рН= 10,00 в соответствии с таблицей А.1.

Таблица А.1

pHj, ед.рН

Ери,, мВ

3,56

+175,208

4,01

+149,018

10,00

-199,600

А.6 Подают от компаратора на вход рН-метра/иономера напряжение 175,208 мВ, соответствующее первой точке градуировки и приведенное в таблице А. 1.

А.7 Нажимают кнопку «Измерение». Проверяют, чтобы температура, высвеченная на дисплее рН-метра/иономера, входила в диапазон (25,0±0,5) °C. В противном случае корректируют ее путем изменения сопротивления магазина сопротивлений, подключенного к рН-метру/иономеру.

А.8 Повторяют операции по А.6-А.7 для второй и третьей градуировочной точки последовательно подавая от компаратора напряжение 149,018 и минус 199,600 В.

А.9 По окончании градуировки выходят в главное меню, нажав кнопку

Приложение А (Измененная редакция, Изм. № 1)

ПРИЛОЖЕНИЕ Б (обязательное)

Градуировка рН-метра/иономера ИТАН при определении основной относительной погрешности измерений молярной концентрации ИП

Б. 1 Выполняют подготовительные работы в соответствии с разделом 2.2 РЭ.

Б.2 Включают рН-метр/иономер.

Б.З Выбирают пункт меню «Выбор методики».

Б.4 В появившемся списке нажимают на строку с названием методики «рХ поверка».

Примечание - Для перехода между страницами списка методик используют стрелки «вверх», «вниз», расположенные справа от списка.

Нажатием кнопки «Выбрать» подтверждают выбор методики и возвращаются в главное меню.

Б.5 Выбирают пункт меню «Градуировка» и переходят к построению градуировочного графика. Градуировку проводят в соответствии с таблицей Б.1 по трем точкам, воспроизводящим значения молярной концентрации (для хлорид-ионов) 0,0000100 моль/дм3, 0,00100 моль/дм3 и 1,00 моль/дм3 при температуре растворов 25 °C.

Таблица Б.1

№ п/п

Ci, моль/дм3

РХ(рСГ)

Ера,, мВ

1

0,0000100

5

-291,0

2

0,00100

3

-174,6

3

1,00

0

0

На дисплее рН-метра/иономера в таблице высвечиваются значения рС1 для трех точек, по которым будет проводиться градуировка.

Б.6 Подают от компаратора на вход напряжение Ера равное минус 291,0 мВ, соответствующее первой точке градуировки и приведенное в таблице Б. 1.

Б.7 Нажимают кнопку «Измерение».

Б.8 Повторяют операции по Б.6-Б.7 для второй и третьей градуировочной точек.

Б.9 По окончании градуировки выходят в главное меню, нажав кнопку Приложение Б (Измененная редакция, Изм. № 1)

ПРИЛОЖЕНИЕ В (обязательное)

Градуировка рН-метра/иономера ИТАН при проверке основной абсолютной погрешности измерений pH ИП в комплекте с электродной системой

В.1 Выполняют подготовительные работы в соответствии с разделом 2.2 РЭ.

В.2 Включают рН-метр/иономер.

В.З Выбирают пункт меню «Выбор методики».

В.4 В появившемся списке нажимают на строку с названием методики «Поверка».

Примечание - Для перехода между страницами списка методик используют стрелки «вверх», «вниз», расположенные справа от списка.

Нажатием кнопки «Выбрать» подтверждают выбор методики и возвращаются в главное меню.

В.5 Выбирают пункт меню «Градуировка» и переходят к построению градуировочного графика.

Градуировку проводят по трем точкам с помощью трех буферных растворов - рабочих эталонов pH, воспроизводящих значение рН=1,65, рН=4,01 и рН=9,18 при 25 °C.

В.6 Устанавливают в рН-метр/иономер буферный раствор с рН=1,65.

В.7 Опускают электроды в стакан с буферным раствором. В появившемся на дисплее окне нажимают кнопку «Измерение».

В.8 Повторяют операции по В.6-В.7 для второго и третьего буферных растворов с рН=4,01 и рН=9,18. Перед установкой стаканчика с новым буферным раствором электроды ополаскивают би дистиллированной водой.

В.9 По окончании градуировки выходят в главное меню, нажав кнопку

Приложение В (Измененная редакция, Изм. № 1)

ПРИЛОЖЕНИЕ Г

(справочное)

Рекомендуемая форма протокола поверки

ПРОТОКОЛ

поверки периодической рН-метра/иономера ИТАН №_________

принадлежащего_________________________________________________________

_____________________________ИНН____________________

1 Условия проведения поверки

Температура окружающего воздуха:

°C;

Относительная влажность при 25 °C:

%;

Атмосферное давление:

кПа

2 Средства поверки

Таблица 1

Наименование

Метрологические характеристики

Диапазон

Погрешность, цена деления, класс точности, НД

1 Буферные растворы -рабочие эталоны pH

2-го разряда по ГОСТ 8.120-99

2 Электрод стеклянный лабораторный с разъемом СР или BNC

Пределы линейного диапазона водородной характеристики, pH, при + 25 °C: от 0 до 14; отклонение водородной характеристики от линейности не более ±0,2 pH

3 Электрод сравнения (вспомогательный) хлорсеребряный с разъемом СР или BNC

Нестабильность потенциала электрода за 8 ч. работы не более ±0,5 мВ; температурный коэффициент потенциала электрода в интервале температур от ±10 до ±60 °C не более ±0,25 мВ; электрическое сопротивление электрода не более 20 кОм

4 Вода дистиллированная

ГОСТ 6709-72

5 Водяной термостат

От ±10 до ±60 °C

Допускаемая погрешность установления температуры контролируемой среды - в пределах ±0,2 °C

6 Термометры ртутные стеклянные лабораторные

Типа ТЛ-4, класс точности 1, диапазон измерения температуры: от ±5 до ±65 °C

7 Калибратор напряжения постоянного тока

3-го разряда по ГОСТ 8.027-2001

8 Магазин сопротивлений

Не менее 2 кОм

Цена деления 0,1 Ом

9 Сопротивление (отдельно или в составе имитатора электродной системы)

Номинальное значение сопротивления 500 МОм, допускаемая погрешность не более ±10 %

10 Стаканы лабораторные стеклянные

Вместимостью 50 см3

ГОСТ 25336-82

Таблица 1 (Измененная редакция, Изм. № 1)

3 Результаты поверки

Таблица 2

Определяемая техническая характеристика

Нормируемое значение

Значение, определенное в ходе поверки

1 Основная абсолютная погрешность измерений водородного показателя (pH) ИП

±0,0050 ед.pH

2 Основная относительная погрешность измерений молярной концентрации катионов и анионов ИП

±1,0 %

3 Дополнительная абсолютная погрешность измерений pH ИП, связанная с изменением сопротивления в цепи индикаторного электрода

±0,0030 ед.pH

4 Основная абсолютная погрешность измерений pH ИП в комплекте с электродной системой в растворах с температурой (25,0±0,5) °C

±0,030 ед.pH

5 Основная абсолютная погрешность измерений pH ИП в комплекте с электродной системой в растворах с температурой от +10 до +60 °C

±0,050 ед.pH

6 Предел допускаемой абсолютной погрешности измерений окислительно-восстановительного потенциала (ОВП):

  • - от -2000 до -1000 мВ не включ.

  • - от -1000 до +1000 мВ включ.

  • - св. +1000 до +2000 мВ включ.

±0,5 мВ

±0,3 мВ

±0,5 мВ

Таблица 2 (Измененная редакция, Изм. № 1)

4 Заключение:

Межповерочный интервал: 1 год.

Дата поверки:______________

Поверитель:________________

16

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
