Методика поверки «ГСИ.Счетчики электрической энергии трехфазные PRO» (ИЦРМ-МП-275-20)

СОГЛАСОВАНО

Технический директор ООО «ИЦРМ»

Государственная система обеспечения единства измерений

Методика поверки

г. Москва

2021 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 7 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ ИЗМЕРЕНИЙ

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

• 11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1.1 Настоящая методика поверки распространяется на счетчики электрической энергии трехфазные PRO (далее - счетчики), изготавливаемые Обществом с ограниченной ответственностью «Производственно-логистический центр автоматизированных систем» (ООО «ПЛЦ АС»), и устанавливает методику их первичной и периодической поверок.

• 1.2 Счетчики являются:

-рабочими средствами измерений по ГОСТ 8.551-2013 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц»;

• - средствами измерений по приказу Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10'¹⁶ до 100 А»;

• - рабочими средствами измерений по приказу Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года №575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от Г10’⁸до 100 А в диапазоне частот от Г10’'до 1-10⁶ Гц»;

• - рабочими средствами измерений по приказу Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 года № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10'¹ до 2 -10⁹ Гц»;

• - рабочими средствами измерений по приказу Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

• 1.3 Допускается проведение периодической поверки счетчиков для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений в соответствии с заявлением владельца счетчика, с обязательным указанием в сведениях о поверке информации об объеме проведенной поверки.

• 1.4 Допускается проведение первичной поверки счетчиков при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-1-2007. Проведение выборочной первичной поверки счетчиков проводится по одноступенчатому выборочному плану для общего контрольного уровня I при приемлемом уровне качества AQL, равном 0,4, по ГОСТ Р ИСО 2859-1-2007. В зависимости от объема партии количество предоставляемых на поверку счетчиков выбирается согласно таблице 1.

Таблица 1 - Количество предоставляемых счетчиков

• 1.5 Интервал между поверками - 16 лет.

• 1.6 Метрологические характеристики счетчиков приведены в таблицах 2-8.

Таблица 2 - Основные метрологические характеристики счетчиков

Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной электрической мощности при симметричной нагрузке и номинальном напряжении для счетчиков классов точности 0,2S и 0,5S

Таблица 4 - Пределы допускаемой основной относительной погрешности измерений активной электрической мощности при однофазной нагрузке и номинальном напряжении для счетчиков классов точности 0,2S и 0,5S

Таблица 5 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений и электрической мощности при симметричной нагрузке и номинальном напряжении для счетчиков классов точности 0,5S, IS

Таблица 6 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений и электрической мощности при однофазной нагрузке и номинальном напряжении для счетчиков классов точности 0,5S, IS

Таблица 7-Пределы допускаемой основной относительной погрешности измерений полной электрической энергии и мощности при симметричной нагрузке и номинальном напряжении для счетчиков классов точности 0,2S, 0,5S

Таблица 8 - Пределы допускаемой основной относительной погрешности измерений полной электрической энергии и мощности при однофазной нагрузке и номинальном напряжении для счетчиков классов точности 0,2S, 0,5S

Отображение нормируемых метрологических характеристик осуществляется с помощью ПО PAS, установленного на персональном компьютере.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 9.

Таблица 9 - Операции поверки

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды (23±2) °C;

• - относительная влажность воздуха от 30 до 75 %.

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые счетчики и средства поверки.

• 4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованных на право поверки, непосредственно осуществляющие поверку средств данного вида измерений.

Таблица 10 - Средства поверки

Допускается применение аналогичных средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную в ГОСТ 8.551-2013 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц»; приказе от 1 октября 2018 года №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10'¹⁶ до 100 А»; приказе от 14 мая 2015 года № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1 • 10’⁸ до 100 А в диапазоне частот от 1 • 10’¹ до Г10⁶ Гц»; приказе от 29 мая 2018 года № 1053 «Об утверждении государственной поверочной схемы для средств изменений переменного электрического напряжения до 1000 В в диапазоне частот от Г10’ до210⁹Гц». При отсутствии утвержденных поверочных схем в отношении метрологических характеристик, допускается применение эталона единицы величин, обеспечивающего воспроизведение единицы величин с соотношением погрешностей поверяемого средства измерений к эталонному не менее 3 к 1.

• 6.1  При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правила технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые счетчики и применяемые средства поверки.

• 6.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 7.1 При проведении внешнего осмотра должно быть установлено соответствие счетчиков следующим требованиям:

• - комплектность должна соответствовать ЭД на счетчики. Все надписи на счетчиках должны быть четкими и соответствовать функциональному назначению. На корпусах счетчиков должно быть место для навески пломбы согласно описанию типа;

• - на крышке зажимов или на корпусах счетчиков должна быть нанесена схема подключения счетчиков к электрической сети;

• - не должно быть механических повреждений корпуса, дисплея, органов управления, светодиодных индикаторов, оптического порта, мешающих нормальному функционированию счетчиков;

• - все разъемы и контакты должны быть чистыми, крепящие винты должны быть в наличии, резьба винтов должна быть исправна, механические элементы хорошо закреплены.

Результаты внешнего осмотра считать положительными, если выполняются все вышеуказанные требования.

• 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационную документацию на поверяемый счетчик и на применяемые средства поверки;

• - выдержать счетчик в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

• - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

• 8.2 Проверка электрической прочности изоляции

  • 8.2.1 Проверку электрической прочности изоляции выполнять с помощью аппарата высоковольтного испытательного У ПУ (модификация У ПУ-6) путем подачи в течение одной минуты испытательного напряжения 4,0 кВ частотой 50 Гц между следующими цепями:

• - корпусом счетчика с одной стороны и соединенными вместе измерительными входами напряжения, измерительными входами тока, входом электропитания счетчика с другой стороны;

• - соединенными вместе измерительными входами напряжения с одной стороны и измерительными входами тока с другой стороны;

• - соединенными вместе измерительными входами напряжения, измерительными входами тока с одной стороны и входом электропитания с другой стороны;

• - измерительными входами тока разных фаз;

• - соединенными вместе измерительными входами напряжения, измерительными входами тока с одной стороны и соединенными вместе линиями интерфейсов Ethernet, RS-485, входами и выходами дискретных и аналоговых сигналов, разъемом для подключения антенны сотовой связи с другой стороны;

- входом электропитания с одной стороны и соединенными вместе линиями интерфейсов Ethernet, RS-485, входами и выходами дискретных и аналоговых сигналов, разъемом для подключения антенны сотовой связи с другой стороны.

Примечание - При проведении проверки корпус счетчика оборачивают металлической фольгой. Необходимо выдержать расстояние от 5 до 6 мм между фольгой и высоковольтными клеммными колодками.

Результаты проверки электрической прочности изоляции считать положительными, если во время подачи испытательного напряжения не произошло пробоя изоляции испытуемых цепей.

• 8.3 Опробование

  • 8.3.1 Опробование проводить в следующей последовательности:

• 1) Подключить счетчик к установке многофункциональной измерительной СМС 256 plus (далее - СМС 256 plus) согласно ЭД и выдержать при номинальных значениях напряжения, силы и частоты переменного тока. Время выдержки счетчика должно быть не менее 1 минуты.

• 2) Установить с помощью ЛАТРа однофазного значение напряжения питания переменного тока счетчика равное 230 В, значение напряжения питания контролировать с помощью вольтметра универсального В7-78/1 (модель В7-78/1) (далее - вольтметр) включенного параллельно в цепь сети питания.

• 3) Проверить функционирование жидкокристаллического дисплея (далее - ЖКИ), органов управления и светодиодных индикаторов счетчика в соответствии с ЭД.

Результаты опробования считать положительными, если ЖКИ, органы управления и светодиодные индикаторы счетчика функционируют в соответствии с ЭД.

Примечание - Допускается проводить опробование при определении метрологических характеристик.

• 8.4 Проверка стартового тока и отсутствия самохода

  • 8.4.1 Подключить счетчик к СМС 256 plus согласно ЭД и выдержать при номинальных значениях напряжения, силы и частоты переменного тока. Время выдержки счетчика должно быть не менее 1 минуты.

Установить с помощью ЛАТРа однофазного значение напряжения питания переменного тока счетчика равное 230 В, значение напряжения питания контролировать с помощью вольтметра, включенного параллельно в цепь сети питания.

• 8.4.2 Проверка стартового тока:

• 1) Воспроизвести с помощью СМС 256 plus значения входных сигналов силы переменного тока по трем фазам равные 1ст = 0,1 % от 1_ном и напряжения переменного тока по трем фазам равные U_HOm, значение коэффициента мощности cos$?= 1.

• 2) Зафиксировать приращение показаний счетного устройства счетчика при измерении активной электрической энергии по истечении достаточного для этого промежутка времени.

• 8.4.3 Проверка отсутствия самохода:

• 1) Проверку отсутствия самохода провести в режиме измерений активной электрической энергии при отсутствии тока в измерительных цепях тока и напряжении в измерительных цепях, равном 115 % номинального значения. Проверку выполняют в течение 1 мин.

Результаты проверок считать положительными, если по истечении достаточного промежутка времени было зафиксировано приращение активной электрической энергии по показаниям счетного устройства счетчика при проверке стартового тока и если во время проверки отсутствия самохода не было зарегистрировано более 1 импульса.

• 9.1 Проверяются идентификационные данные программного обеспечения (далее -ПО):

• - идентификационное наименование ПО;

• - обозначение номера версии ПО.

Идентификационные данные должны соответствовать указанным в описании типа.

Проверка идентификационных данных осуществляется в соответствии с рекомендациями, указанными в руководстве по эксплуатации.

Результаты проверки считать положительными, если идентификационные данные ПО соответствуют указанным в описании типа.

• 10.1 Определение приведенной к диапазону измерений погрешности измерений силы постоянного тока

Определение приведенной к диапазону измерений погрешности измерений силы постоянного тока проводить в следующей последовательности:

• 1) Установить с помощью ЛАТРа однофазного значение напряжения питания переменного тока счетчика равное 230 В, значение напряжения питания контролировать с помощью вольтметра включенного параллельно в цепь сети питания.

• 2) Подключить счетчик к выходу источника силы постоянного тока, в соответствии со схемой, приведенной на рисунке 1.

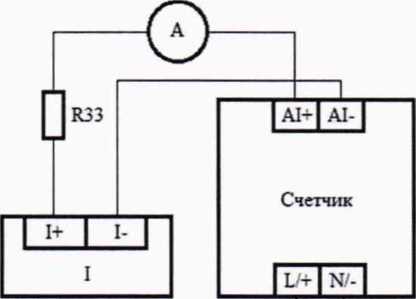

Счетчик - Поверяемый счетчик.

I - Импульсный источник питания постоянного тока KORAD (далее - источник силы постоянного тока).

А - Установка многофункциональная измерительная СМС 256 plus (в режиме измерений силы постоянного тока).

R33 - Магазин сопротивления РЗЗ, R = 500 Ом.

Рисунок 1 - Схема подключений счетчика при определении основной приведенной к диапазону измерений погрешности измерений силы постоянного тока

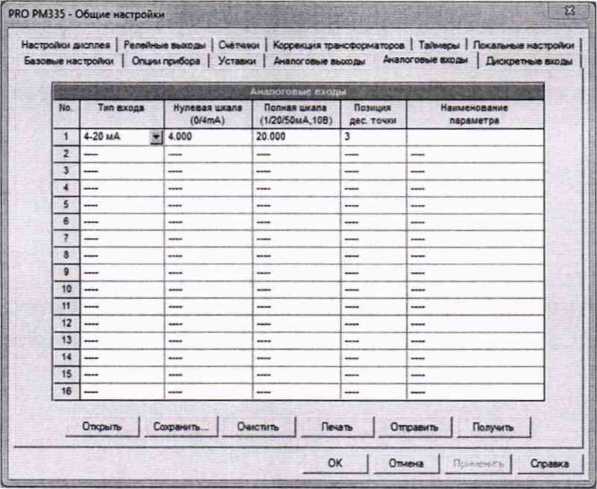

• 3) Произвести настройку аналогового входа счетчика через меню «Общие настройки» - «Базовые настройки» - «Аналоговые входы» в соответствии с рисунком 2.



Рисунок 2 - Внешний вид настроек аналогового входа

• 4) Установить следующие значения параметров:

• - тип входа - 4-20 мА;

• - нулевая шкала - 4,000;

• - полная шкала - 20,000;

• - позиция дес. точки - 3.

• 5) Поочередно воспроизвести с помощью источника силы постоянного тока по показаниям СМС 256 plus пять эталонных сигналов силы постоянного тока, равные 4, 8, 12, 16, 20 мА.

• 6) Считать измеренные значения по показаниям счетчика программой PAS по любому из интерфейсов (USB, Ethernet, RS-485) через пункт меню «Монитор данных РВ». Настройка и считывание результатов измерений проводится в соответствии с руководством по эксплуатации на счетчик.

• 10.2 Определение абсолютной погрешности измерений частоты переменного тока Определение абсолютной погрешности измерений частоты переменного тока проводить в следующей последовательности:

• 1) Установить с помощью ЛАТРа однофазного значение напряжения питания переменного тока счетчика равное 230 В, значение напряжения питания контролировать с помощью вольтметра, включенного параллельно в цепь сети питания.

• 2) Подключить счетчик согласно схеме, приведенной на рисунке 3.

г

Tj

CMC 256 plus - Установка многофункциональная измерительная CMC 256 plus (далее - CMC 256 plus).

Рисунок 3 - Схема подключений счетчика при измерении частоты переменного тока, активной, реактивной и полной электрической мощности, активной и реактивной электрической энергии прямого и обратного направлений, и полной электрической энергии

• 3) Подготовить к работе и включить СМС 256 plus, испытуемый счетчик, а также вспомогательные средства поверки и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 4) На выходе СМС 256 plus поочередно установить три входных сигнала частоты переменного тока при (7_НОм и /_НОм, согласно таблице 11.

Таблица 11 - Входные сигналы для определения основной абсолютной погрешности измерений частоты переменного тока

• 5) Зафиксировать эталонные значения частоты переменного тока в каждой из вышеперечисленных точек по показаниям СМС 256 plus.

• 6) Считать измеренные значения по показаниям счетчика программой PAS по любому из интерфейсов (USB, Ethernet, RS-485) через пункт меню «Монитор данных РВ». Настройка и считывание результатов измерений проводится в соответствии с руководством по эксплуатации на счетчик.

• 10.3 Определение основной приведенной к номинальному значению U_H0M погрешности измерений среднеквадратических значений фазного и линейного напряжения переменного тока

Определение основной приведенной к номинальному значению U_H0M погрешности измерений среднеквадратических значений напряжения переменного тока проводить в следующей последовательности:

• 1) Установить с помощью ЛАТРа однофазного значение напряжения питания переменного тока счетчика равное 230 В, значение напряжения питания контролировать с помощью вольтметра включенного параллельно в цепь сети питания.

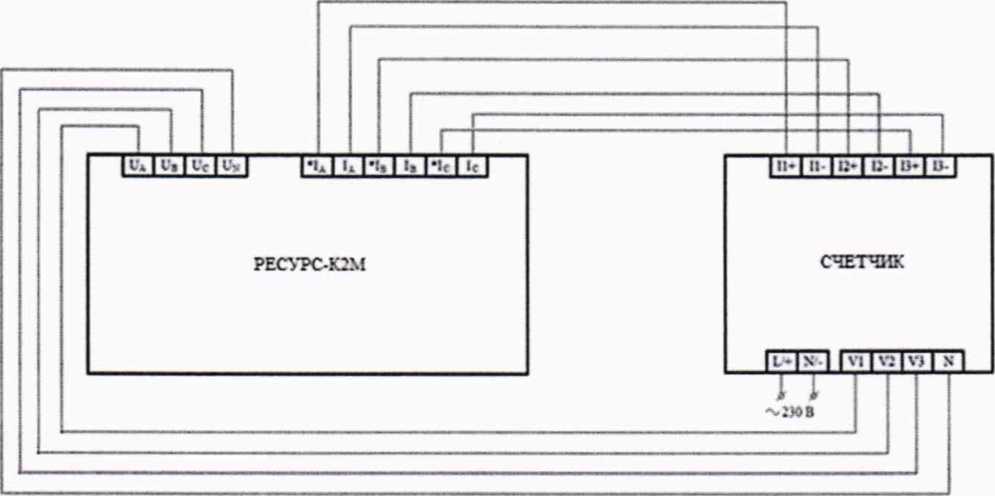

• 2) Подключить счетчик согласно схеме, приведенной на рисунке 4.



РЕСУРС-К2М - Калибратор переменного тока «Ресурс-К2», модификация «Ресурс-К2М» (далее - РЕСУРС-К2М).

Рисунок 4 - Схема подключений счетчика при измерении среднеквадратических значений силы и напряжения переменного тока, суммарного коэффициента гармонических составляющих напряжения /Си, коэффициента мощности costp

• 3) Подготовить к работе и включить РЕСУРС-К2М, испытуемый счетчик, а также вспомогательные средства поверки и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 4) Воспроизвести с помощью РЕСУРС-К2М пять испытательных сигналов фазного и линейного напряжений переменного тока при номинальном значении частоты переменного тока /„ом, равном 50 Гц, равномерно распределенных внутри диапазона измерений (5 %, 25 %, 50 %, 75 %, 95 % от максимального значения диапазона измерений).

• 5) Зафиксировать эталонные значения фазного (линейного) напряжения переменного тока в каждой из вышеперечисленных точек по показаниям РЕСУРС-К2М.

• 6) Считать измеренные значения по показаниям счетчика программой PAS по любому из интерфейсов (USB, Ethernet, RS-485) через пункт меню «Монитор данных РВ». Настройка и считывание результатов измерений проводится в соответствии с руководством по эксплуатации на счетчик.

Примечание - Для обеспечения отображения необходимого числа значащих цифр и корректной оценки погрешности, значение параметра «коэфф, трансформации напряжения» базовых настроек счетчика необходимо установить равным 1000. Измеренное значение напряжения в вольтах необходимо определить как результат деления числа, отображаемого программой PAS, на 1000.

• 10.4 Определение основной приведенной к номинальному значению /_Ном погрешности измерений среднеквадратических значений силы переменного тока

Определение основной приведенной к номинальному значению /_ном погрешности измерений среднеквадратических значений силы переменного тока проводить в следующей последовательности:

• 1) Установить с помощью ЛАТРа однофазного значение напряжения питания переменного тока счетчика равное 230 В, значение напряжения питания контролировать с помощью вольтметра, включенного параллельно в цепь сети питания.

• 2) Собрать схему, представленную на рисунке 4.

• 3) Подготовить к работе и включить РЕСУРС-К2М, испытуемый счетчик, а также вспомогательные средства поверки и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 4) Воспроизвести с помощью РЕСУРС-К2М пять испытательных сигналов силы переменного тока при номинальном значении частоты переменного тока у^_ом, равном 50 Гц, равномерно распределенных внутри диапазона измерений (5 %, 25 %, 50 %, 75 %, 100 % от максимального значения диапазона измерений).

• 5) Зафиксировать эталонные значения силы переменного тока в каждой из вышеперечисленных точек по показаниям РЕСУРС-К2М.

• 6) Считать измеренные значения по показаниям счетчика программой PAS по любому из интерфейсов (USB, Ethernet, RS-485) через пункт меню «Монитор данных РВ». Настройка и считывание результатов измерений проводится в соответствии с руководством по эксплуатации на счетчик.

Примечание - Для обеспечения отображения необходимого числа значащих цифр и корректной оценки погрешности, значение параметра «первичный ток тр. тока» базовых настроек счетчика необходимо установить равным 1000. Измеренное значение силы тока в амперах необходимо определить как результат деления числа, отображаемого программой PAS, на 1000.

• 10.5 Определение основной приведенной к номинальному значению 7_Ном погрешности измерений среднеквадратических значений силы переменного тока по дополнительному каналу I

Определение основной приведенной к номинальному значению /_Ном погрешности измерений среднеквадратических значений силы переменного тока по дополнительному каналу Iпроводить в следующей последовательности:

• 1) Установить с помощью ЛАТРа однофазного значение напряжения питания переменного тока счетчика равное 230 В, значение напряжения питания контролировать с помощью вольтметра, включенного параллельно в цепь сети питания.

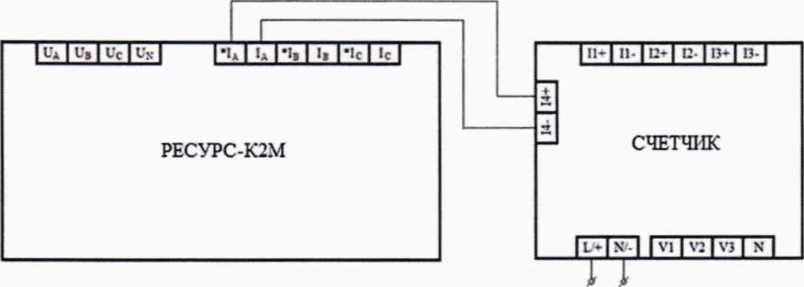

• 2) Собрать схему, представленную на рисунке 5.



*<230 в

Рисунок 5 - Схема подключений при измерении силы переменного тока по дополнительному каналу /

• 3) Подготовить к работе и включить РЕСУРС-К2М, испытуемый счетчик, а также вспомогательные средства поверки и оборудование (согласно разделу 5 настоящей методики) согласно их ЭД.

• 4) Воспроизвести с помощью РЕСУРС-К2М пять испытательных сигналов силы переменного тока при номинальном значении частоты переменного тока /_Ном, равном 50 Гц, равномерно распределенных внутри диапазона измерений (5 %, 25 %, 50 %, 75 %, 100 % от максимального значения диапазона измерений).

• 5) Зафиксировать эталонные значения силы переменного тока в каждой из вышеперечисленных точек по показаниям РЕСУРС-К2М.

• 6) Считать измеренные значения по показаниям счетчика программой PAS по любому из интерфейсов (USB, Ethernet, RS-485) через пункт меню «Монитор данных РВ». Настройка и считывание результатов измерений проводится в соответствии с руководством по эксплуатации на счетчик.

Примечание - Для обеспечения отображения необходимого числа значащих цифр и корректной оценки погрешности, значение параметра «первичный ток тр. тока» базовых настроек счетчика необходимо установить равным 1000. Измеренное значение силы тока в амперах необходимо определить как результат деления числа, отображаемого программой PAS, на 1000.

• 10.6 Определение основной относительной погрешности измерений активной, реактивной и полной электрической мощности

Определение основной относительной погрешности измерений активной, реактивной и полной электрической мощности проводить в следующей последовательности:

• 1) Установить с помощью ЛАТРа однофазного значение напряжения питания переменного тока счетчика равное 230 В, значение напряжения питания контролировать с помощью вольтметра включенного параллельно в цепь сети питания.

• 2) Собрать схему, представленную на рисунке 3.

• 3) Подготовить к работе и включить СМС 256 plus, испытуемый счетчик, а также вспомогательные средства поверки и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 4) С помощью СМС 256 plus подать на измерительные входы счетчика входные сигналы с характеристиками, приведенными в таблицах 12-17 (при напряжении переменного тока (7_Ном, а также/,_ом, равном 50 Гц).

Таблица 12 - Входные сигналы при определении основной относительной погрешности измерений активной электрической мощности при симметричной нагрузке для счетчиков классов точности 0,2S и 0,5S

Таблица 13 - Входные сигналы при определении основной относительной погрешности измерений активной электрической мощности при однофазной нагрузке для счетчиков классов точности 0,2S и 0,5S

Таблица 14 - Входные сигналы при определении основной относительной погрешности измерений реактивной электрической мощности при симметричной нагрузке для счетчиков классов точности 0,5S и 1S

Таблица 15 - Входные сигналы при определении основной относительной погрешности измерений реактивной электрической мощности при однофазной нагрузке для счетчиков классов точности 0,5S и 1S

Таблица 16 - Входные сигналы при определении основной относительной погрешности измерений полной электрической мощности при симметричной нагрузке для счетчиков классов точности 0,2S, 0,5S

Таблица 17 - Входные сигналы при определении основной относительной погрешности измерений полной электрической мощности при однофазной нагрузке для счетчиков классов точности 0,2S, 0,5S

• 5) После подачи сигнала, зафиксировать эталонные значения активной, реактивной и полной мощности в каждой из вышеперечисленных точек по показаниям персонального компьютера подключенного к СМС 256 plus.

• 6) Считать измеренные значения по показаниям счетчика программой PAS по любому из интерфейсов (USB, Ethernet, RS-485) через пункт меню «Монитор данных РВ». Настройка и считывание результатов измерений проводятся в соответствии с руководством по эксплуатации на счетчик.

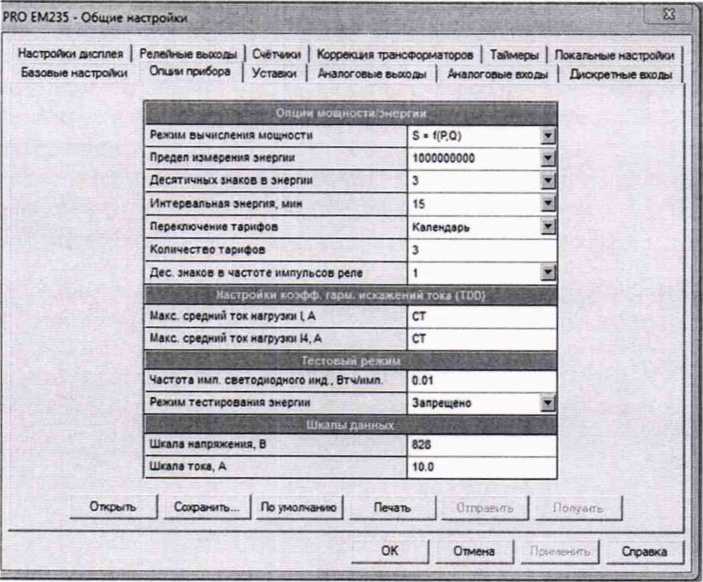

Для обеспечения отображения необходимого числа значащих цифр и корректной оценки погрешности, значение параметра «коэфф, трансформации напряжения» базовых настроек счетчика необходимо установить равным 1000, «первичный ток тр. тока»-в 1000 раз большим, чем номинальный ток счетчика. Измеренные значения активной, реактивной и полной мощности, отображаются в программном обеспечении PAS в кВт, квар и кВ А соответственно.

• 10.7 Определение абсолютной погрешности измерений коэффициента мощности costp

Определение абсолютной погрешности измерений коэффициента мощности costp проводить в следующей последовательности:

• 1) Установить с помощью ЛАТРа однофазного значение напряжения питания переменного тока счетчика равное 230 В, значение напряжения питания контролировать с помощью вольтметра включенного параллельно в цепь сети питания.

• 2) Собрать схему, представленную на рисунке 4.

• 3) Подготовить к работе и включить РЕСУРС-К2М, испытуемый счетчик, а также вспомогательные средства поверки и оборудование (согласно разделу 5 настоящей методики) согласно их ЭД.

• 4) На выходе РЕСУРС-К2М поочередно установить угол фазового сдвига между напряжением и током основной частоты при номинальных значениях напряжения С/_ном и силы /„ом переменного тока, а также /_Ном, равной 50 Гц, равные: 104,478° (costp = -0,25), 120,000° (costp = -0,5), 177,437° (costp = -0,999), 75,522° (costp = 0,25), 60,000° (costp = 0,5), 0,000° (costp = 1).

• 5) Считать измеренные значения коэффициента мощности cos#? по показаниям счетчика программой PAS по любому из интерфейсов (USB, Ethernet, RS-485) через пункт меню «Монитор данных РВ». Настройка и считывание результатов измерений проводятся в соответствии с руководством по эксплуатации на счетчик.

• 10.8 Определение допускаемой абсолютной (А) / относительной (5) погрешностей измерений суммарного коэффициента гармонических составляющих напряжения

Определение допускаемой абсолютной (А) / относительной (5) погрешностей измерений суммарного коэффициента гармонических составляющих напряжения проводить в следующей последовательности:

• 1) Установить с помощью ЛАТРа однофазного значение напряжения питания переменного тока счетчика равное 230 В, значение напряжения питания контролировать с помощью вольтметра включенного параллельно в цепь сети питания.

• 2) Собрать схему, представленную на рисунке 4.

• 3) Подготовить к работе и включить РЕСУРС-К2М, испытуемый счетчик, а также вспомогательные средства поверки и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 4) При помощи РЕСУРС-К2М воспроизвести входные сигналы согласно таблице 18 для каждой фазы при номинальных значениях напряжения Un_0M и силы /_ном переменного тока, а также/юм, равном 50 Гц.

Таблица 18-Входные сигналы для определения основной абсолютной (Д) / относительной (6) погрешностей измерений суммарного коэффициента гармонических составляющих напряжения

• 1) Установить с помощью ЛАТРа однофазного значение напряжения питания переменного тока счетчика равное 230 В, значение напряжения питания контролировать с помощью вольтметра включенного параллельно в цепь сети питания.

• 2) Собрать схему, представленную на рисунке 3.

• 3) Подготовить к работе и включить СМС 256 plus, испытуемый счетчик, а также вспомогательные средства поверки и оборудование (согласно разделу 5 настоящей методики поверки) согласно их ЭД.

• 4) С СМС 256 plus подать на измерительные входы счетчика входные сигналы с характеристиками, приведенными в таблицах 19-22 (при напряжении переменного тока (/„ом, а также/_юм, равном 50 Гц).

Таблица 19 - Входные сигналы при определении основной относительной погрешности измерений активной электрической энергии прямого и обратного направлений при симметричной нагрузке для счетчиков классов точности 0,2S и 0,5S

Примечание - Постоянная счетчика в режиме поверки.

Таблица 20 - Входные сигналы при определении основной относительной погрешности измерений активной электрической энергии прямого и обратного направлений при однофазной нагрузке для счетчиков классов точности 0,2S и 0,5S

Примечание - Постоянная счетчика в режиме поверки.

Таблица 21 - Входные сигналы при определении основной относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений при симметричной нагрузке для счетчиков классов точности 0,5S и 1S

Примечание - Постоянная счетчика в режиме поверки.

Таблица 22 - Входные сигналы при определении основной относительной погрешности измерений реактивной электрической энергии прямого и обратного направлений при однофазной нагрузке для счетчиков классов точности 0,5S и 1S

Примечание - Постоянная счетчика в режиме поверки.

• 5) После подачи сигналов по истечении времени, достаточного для определения погрешностей, считать с дисплея персонального компьютера, подключенного к СМС 256 plus, значения основной относительной погрешности измерений активной и реактивной электрической энергии прямого и обратного направлений.

• 6) Определение основной относительной погрешности счетчиков при измерении полной электрической энергии провести в следующей последовательности:

а) Соединить релейный выход счетчика (клеммы «SO+» и «SO-») с электрическим входом СМС 256 plus, предназначенным для счета количества срабатываний реле, в соответствии с ЭД на СМС 256 plus.

б) Настроить счетчик через ПО PAS.

в) В меню «Общие настройки»-«Опции прибора» параметр «Режим тестирования энергии» перевести в режим «Запрещено». Величина параметра «Частота имп. светодиодного индикатора» не имеет значения. Сконфигурировать настройки счетчика путем нажатия на клавишу «Отправить», см. рисунок 6.

Рисунок 6 - Внешний вид меню настройки «Опции прибора»

г) В меню «Общие настройки» - «Базовые настройки», изменяя параметры «Коэфф, трансформации напряжения» и «Первичный ток тр. тока» установить общий коэффициент трансформации, см. рисунок 7. Сконфигурировать настройки счетчика путем нажатия на клавишу «Отправить».

Примечание - Для счетчика с 1_НОм = 5 А «Первичный ток тр. тока» установить равным 50.

PRO EM235 - Общие настройки

Настройки л»сплея | Реле»¥«ые выходы | Снятыми I Коррекция трансформаторов | Таймеры | Покали*»* настройся Базовые настройки ¹ Олтам прибора | Уставки | Аналоговые выходы | Аналоговые входы | Декретные входы

Открыть Сохранить По умопчаняяо Печать |

Рисунок 7 - Внешний вид меню настройки «Базовые настройки»

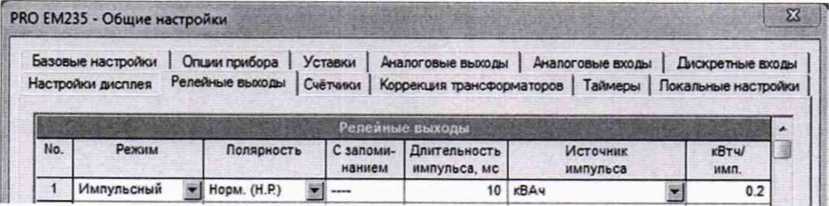

д) В меню «Общие настройки»-«Релейные выходы», установить настройки в соответствии с рисунком 8 и сконфигурировать счетчик путем нажатия на клавишу «Отправить».

Рисунок 8 - Внешний вид меню настройки «Релейные выходы»

е) Подать входные сигналы на измерительные входы счетчика в соответствии с таблицами 23 - 24, запустить процесс измерений в соответствии с ЭД на СМС 256 plus.

Таблица 23 - Входные сигналы при определении основной относительной погрешности счетчиков при измерении полной электрической энергии при симметричной нагрузке для счетчиков классов точности 0,2S, 0,5S
