Настоящая методика поверки (далее - МП) распространяется на осциллографы С1-127 (ЖКИ), С1-127 Е УШЯИ.411161.001 ТУ (далее - осциллографы) и устанавливает методы и средства поверки.

Первичной поверке подлежат осциллографы, выпускаемые из производства и после ремонта. Периодической поверке подлежат осциллографы, находящиеся в эксплуатации и на хранении.

Поверка должна проводиться в органах, аккредитованных в данном виде деятельности.

Межповерочный интервал - не более 12 месяцев для осциллографов, применяемых в сфере законодательной метрологии.

Настоящая МП разработана в соответствии с требованиями ТКП 8.003.

1 Нормативные ссылки

В настоящей МП использованы ссылки на следующие технические нормативные правовые акты в области технического нормирования и стандартизации (далее -ТИПА):

ТКП 8.003-2011 Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Правила проведения работ.

ТКП 181-2009 Правила технической эксплуатации электроустановок потребителей.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2 Операции и средства поверки

• 2.1 При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 2.1.

• 2.2 Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

  1	Зам	РУВИ.90-18
  Изм	Лист	№докум.	ПбДп.	Дата

*1

Уо

Пйст|

3 Требования безопасности

• 3.1 При проведении поверки должны быть соблюдены следующие требования безопасности:

-требования безопасности, предусмотренные ТКП 181 и ГОСТ 22261;

-требования безопасности, указанные в [1], [2] (2.1.1 «Меры безопасности при подготовке, осциллографа к использованию») и эксплуатационной документации применяемых СИ.

• 3.2 К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, которые подтвердили компетентность выполнения данного вида поверочных работ.

4 Условия поверки и подготовка к ней

• 4.1 При проведении поверки должны соблюдаться нормальные условия по ГОСТ 22261:

• - температура окружающего воздуха                  (20 ± 5) °C;

• - относительная влажность воздуха                   от 30 % до 80 %;

• - атмосферное давление                           от 84 до 106 кПа;

• - напряжение питающей сети переменного тока        (230,0 ± 4,6) В;

• - частота питающей сети                              (50,0 ± 0,5) Гц.

• 4.2 При подготовке к поверке осциллографов должны быть выполнены подготовительные работы, указанные в [1], [2].

• 4.3 Осциллографы должны поверяться в помещении, свободном от пыли, паров кислот и щелочей, при отсутствии вибрации и тряски.

• 4.4 Осциллографы перед включением необходимо выдержать в нормальных условиях не менее 4 ч.

• 4.5 Время установления рабочего режима осциллографов -15 мин.

• 4.6 Средства измерений выдержать в нормальных условиях в течение времени, оговоренного в их эксплуатационных документах.

  1	Зам	РУВИ.90-18		'ЭМА
  Изм	Лист	№докум.	Педп.	Дата

  УШЯИ.411161.001 МП^

• 5 Проведение поверки

5.1 Внешний осмотр

Внешний осмотр осциллографов проводить в следующей последовательности:

• - проверить отсутствие механических повреждений на корпусе, лицевой панели осциллографа, влияющих на его работу;

• - проверить наличие и прочность крепления органов управления и коммутации, четкость фиксации их положения, наличие вставок плавких;

• - проверить наличие комплекта принадлежностей и эксплуатационной документации согласно разделу «Комплектность» [1], [2];

• - проверить чистоту гнезд, разъемов, клемм;

• - проверить состояние соединительных проводов, кабелей, лакокрасочного покрытия, четкость маркировочных надписей;

• - проверить отсутствие отсоединившихся или слабо закрепленных элементов внутри осциллографов (определить на слух при наклонах осциллографа).

5.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции проводят с помощью универсальной пробойной установки УПУ-10 в соответствии с Приложением К ГОСТ 12.2.091.

После проверки цепи, содержащие конденсаторы, необходимо разрядить.

Результаты проверки считают удовлетворительными, если во время проверки не возникали разряды или повторяющиеся поверхностные пробои. Появление «коронного» разряда или шума не является признаком неудовлетворительных результатов проверки.

5.3 Опробование

• 5.3.1 Проверку пределов перемещений луча по вертикали в канале А (Б) проводят по следующей методике.

На «закрытый» вход канала А (Б) (устанавливается переключателем «±, ~, ~» в положение «~ ») от генератора ГЗ-112/1 подают синусоидальный сигнал, обеспечивающий размах изображения 8 дел по вертикали при коэффициенте отклонения 0,1 В/дел и коэффициенте развертки 0,5 мс/дел.

Результаты проверки считают удовлетворительными, если при перемещении луча по вертикали канала А (Б) обеспечивается совмещение нижней и верхней части изображения соответственно с верхним и нижним краем рабочей части экрана.

• 5.3.2 Проверку режимов работы тракта горизонтального отклонения проводят по следующей методике.

  Изм

  1

  J



х:

Результаты поверки считают удовлетворительными, если погрешность коэффициентов развертки находится в интервале ± 3 % без растяжки и в интервале ± 4 % с растяжкой.

• 5.4.3 Определение параметров переходной характеристики (далее - ПХ) проводят по следующей методике.

На вход канала А (Б) поверяемого осциллографа подают сигнал положительной и отрицательной полярности длительностью не менее 250 нс с выхода генератора И1-14. Органы управления осциллографа устанавливают в положения, обеспечивающие устойчивое изображение сигнала на экране при коэффициенте развертки 5 нс/дел (с растяжкой) и «открытом» входе усилителя вертикального отклонения (устанавливается переключателем «1, ~ в положение «~»). Определение параметров переходной характеристики проводят при внешней синхронизации от генератора И1 -14.

Изменяя амплитуду импульса на выходе генератора И1-14, устанавливают размер изображения на экране равным 6 дел по вертикали, расположив изображение симметрично центральной горизонтальной линии шкалы.

При коэффициенте отклонения 5 В/дел проводят измерение параметров ПХ при размере изображения 4 дел.

В положении «0,1 V» переключателя «V/дел» определяют время нарастания и выброс с делителем 1:10 (в положении «х10» переключателя «*1, *10, REF»).

В положении «1mV» и «2mV» переключателя «V/дел» определяют параметры ПХ, подавая на вход поверяемых осциллографов испытательный импульс через переход BNC-T, наконечник и делитель 1:10 (в положении «*10» переключателя «х1, хЮ, REF»).

Измерение времени нарастания т_г, нс, времени установления т_у, нс, амплитуды выброса 6ь, %, и неравномерности ПХ на участке установления 6_ну, %, проводят в соответствии с рисунком 1.

Значение выброса 6ъ, %, рассчитывают по формуле

где ДА - выброс, дел;

Ai - установившееся (амплитудное) значение ПХ, дел.

Значение неравномерности ПХ на участке установления 5_ну, %, рассчитывают по формуле

AA_HV

5_ну =--^-100%,

А|

где ДАну - неравномерность на участке установления, дел;

Ai - установившееся (амплитудное) значение ПХ, дел.

Определение неравномерности ПХ проводят аналогично при подаче на входах

/       - - р иаУ**^н0" х '> Vi

поверяемого осциллографа среднего испытательного импульса доиТельцрстью не’дА

               ----<ч-|

(4)

менее 250 нс от генератора И1-14 и длинного испытательного импульса длительностью 0,5 мс от генератора Г5-75 при коэффициенте развертки «50 pS/дел». Поверку проводят в положениях «5 mV», «50 mV», «5 V» и «2 V» переключателя «V/дел» в каналах А и Б осциллографа.

тг - время нарастания, нс;

ту - время установления, нс;

ДА - выброс, дел;

ДАн - неравномерность, дел;

Ai - установившееся значение, дел;

ДАну - неравномерность на участке установления, дел.

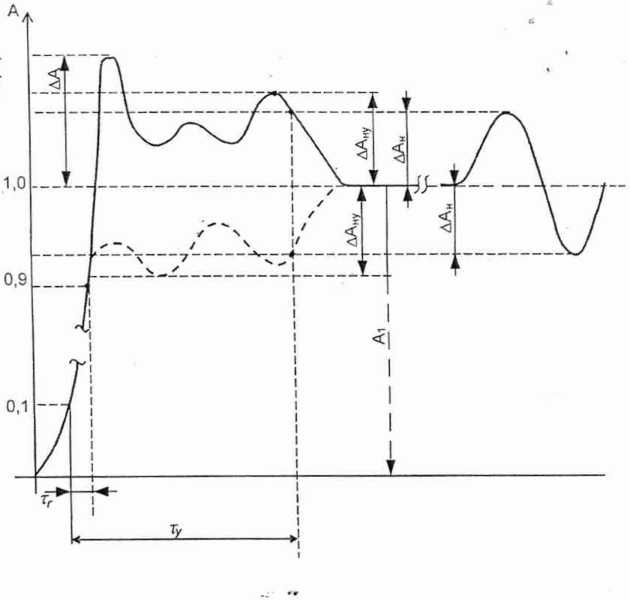

Рисунок 1 - Изображение сигнала на экране при определении времени нарастания, выброса и времени установления ПХ, неравномерности ПХ, неравномерности на участке установления

Значение неравномерности ПХ 5_Н, %, рассчитывают по формуле

где ДАн - неравномерность, дел;

Ai - установившееся (амплитудное) значение ПХ, дел.

Результаты поверки считают удовлетворительными, если параметры ПХ i превышают значений, приведенных в таблице 5.1.

/7о7            Лрй;

Таблица 5.1

• 5.4.4 Определение диапазона частот синхронизации и предельных уровней синхронизации проводят по следующей методике.

Органы управления, частоту, амплитуду синусоидального сигнала устанавливают в соответствии с таблицей 5.2, сигнал подают на «открытый» вход канала А (Б) (устанавливается переключателем «±, ~  ~ » в положение «~») и одно

временно на вход внешней синхронизации.

Устойчивого изображения сигнала добиваются при помощи ручек УРОВ и СТАВ, а также изменения режима «ВЧ, ПС, НЧ».

Результаты поверки считают удовлетворительными, если на каждой из поверяемых частот наблюдается устойчивое изображение.

Определение минимального уровня синхронизации проводят последующей методике.

Ж» ««rt' ?7<S/^/ технической

и Hopkins*¹⁰И /5 //

Устанавливают органы управления осциллографа в соответствии с таблицей 5.3 и подают на вход канала А (Б) от генератора сигнал синусоидальной формы.

При определении уровня синхронизации на частоте 10 Гц необходимо установить осциллограф в ждущий режим (устанавливается кнопкой       ,ОДН» (пере-

/. ,ОДНОКР») в положение «-- »).

Определение максимального уровня синхронизации проводят при помощи генератора Г5-7-5. На вход канала А (Б) и на вход внешней синхронизации подается сигнал длительностью 0,2 мкс и частотой 100 кГц в соответствии с таблицей 5.4. На экране осциллографа должно наблюдаться стабильное изображение прямоугольного импульса.

Результаты поверки считают удовлетворительными, если нестабильность синхронизации принимает значения не более 0,2 дел.

Лист!

Таблица 5.3

• 6 Оформление результатов поверки

  • 6.1 Результаты поверки заносят в протокол поверки, рекомендуемая форма которого приведена в приложении А.
