Методика поверки «Машины координатные измерительные консольные МАСН» (МП №203-16-2018)

ФГУП «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

ФГУП «вниимс»

УТВЕРЖДАЮ

Заместитель директора

По производственной метрологии

консольные МАСН

МП № 203-16-2018

МОСКВА, 2018

Настоящая рекомендация распространяется на машины координатные измерительные консольные МАСН (далее по тексту КИМ) с системой ЧПУ и устанавливает методику их первичной и периодической поверок.

Основной целью поверки КИМ является определение соответствия КИМ параметрам, перечисленным в таблице 1.

Значения погрешностей измерений при решении на КИМ других метрологических задач не регламентируются в нормативной и технической документации, их определение требует дополнительных исследований по специальным методикам.

Интервал между поверками -1 год.

1.1. При проведении поверки должны быть выполнены операции и применены средства поверки, указанные в таблице 1.

Таблица 1

Примечание-. Допускается применение средств, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

При проведении поверки соблюдают следующие требования безопасности, а также требования, изложенные в документации на поверяемые КИМ.

• 2.1. Электронная аппаратура в части требований безопасности должна соответствовать ГОСТ 22261-94 и ГОСТ 12.2.0070-75.

• 2.2. Электронная аппаратура КИМ и поверочного оборудования должны быть заземлены и перед ними на полу должны лежать резиновые коврики, во время поверки кожухи электронной аппаратуры должны быть закрыты.

• 2.3. До включения в сеть электронной аппаратуры должны быть подключены необходимые электрические кабели. Запрещается во время поверки отсоединять их, а также производить замену предохранителей.

• 2.4. Установленные предохранители должны соответствовать маркировке на панелях.

• 2.5. Запрещается вскрывать и переставлять составные части КИМ и поверочного оборудования при включенных в сеть кабелях питания.

При проведении поверки КИМ соблюдают следующие условия:

• • - температура окружающей среды, °C                          20±5;

• относительная влажность воздуха, без конденсата, %, не более от 40 до 70. Не допускается прямое попадание солнца, близкое расположение источников тепла, внешние вибрации в соответствии с требованиями к условиям эксплуатации КИМ.

К проведению поверки КИМ допускаются лица, изучившие эксплуатационные документы на них, имеющие достаточные знания и опыт работы с ними и аттестованные в качестве поверителя органом Государственной метрологической службы.

Перед проведением поверки выполняют следующие подготовительные работы:

• • КИМ подготавливают к работе в соответствии с требованиями эксплуатационной документации,

• • измерительные поверхности эталонных (образцовых) средств измерений: измерительных щупов, концевых мер длины, калибровочной сферы очищают от смазки, промывают авиационным бензином марки Б-70 по ГОСТ 1012-72 и спиртом ректификатом по ГОСТ 18300-72 и протирают чистой салфеткой,

• • эталонные (образцовые) средства выдерживают до начала измерений в помещении, где проводят поверку КИМ в течение 24 часов и 1 час в рабочем (измерительном) объеме КИМ.

При внешнем осмотре по п. 6.1. (далее нумерация согласно таблице 1) устанавливают соответствие КИМ следующим требованиям:

• • наружные поверхности КИМ не должны иметь дефектов, влияющих на ее эксплуатационные характеристики;

• • на рабочих поверхностях КИМ не должно быть царапин, забоин и других дефектов, влияющих на плавность перемещений подвижных узлов КИМ;

• • наконечники щупов не должны иметь сколов, царапин и других дефектов;

• • маркировка и комплектность должны соответствовать требованиям технической документации.

Сначала проверяют взаимодействие частей на холостом ходу перемещением подвижных узлов на полные диапазоны. Перемещения должны быть плавными, без посторонних звуков, заеданий, рывков и скачков.

Проверить идентификацию программного обеспечения (ПО) по следующей методике:

-произвести запуск ПО;

-проверить наименование программного обеспечения и определить его версию после загрузки ПО. Сведения о наименовании программного обеспечения и номере версии ПО представлены на экране в течение одной секунды после нажатия иконки программы на рабочем столе компьютера.

Приборы считаются поверенными, если их ПО «MCOSMOS» версия 4х или ПО «MiCAT Planner» версия lx.

Сфера устанавливается на плите КИМ с помощью стойки. Проводятся 10 циклов измерений в автоматическом режиме. В каждом цикле производятся измерения поверхности сферы в 25 дискретных точках, равномерно размещенных по полусфере на испытуемой сфере.

Рекомендуемая модель измерений включает:

• - одну точку на вершине испытуемой сферы;

• - четыре точки, (равномерно распределенных) на 22° ниже вершины (рис. 1);

• - восемь точек (равномерно распределенных) на 45° ниже вершины и повернутых на 22,5° относительно предыдущей группы;

• - четыре точки (равномерно расположенных) на 68° ниже вершины и повернутых на 22,5° относительно предшествующей группы.

• - восемь точек (равномерно расположенных) на 90° ниже вершины, т.е. на диаметре и повернутых относительно предыдущей группы на 22,5°.

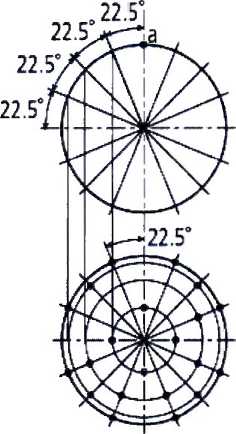

Рисунок 1 - Точки касания на сфере для определения допускаемой абсолютной погрешности измерительной головки, МРЕ_Р

Погрешность определяется как сумма максимальных отклонений измеренного профиля в положительную и отрицательную области от средней сферы, рассчитанной по методу наименьших квадратов:

А_{о r} = max(D,₊) + max(Z),_),

где Dj+ - отклонение точки i от средней сферы в положительную область,

D,_ - отклонение точки i от средней сферы в отрицательную область.

Погрешность ощупывающей головки не должна превышать значения, указанного в таблице 2.

Таблица 2

При поверке выбираются меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011 из набора номиналом от 50 до 1000 мм в соответствии с диапазоном измерений поверяемой модификации.

Концевые меры устанавливают в пространстве измерений КИМ вдоль линии измерений. При установке мер необходимо применять теплоизолирующие перчатки. Обязательно осуществляется компенсация погрешностей, связанных с отклонениями параметров окружающей среды, отличающихся от нормальных. Производится сбор точек с измерительных поверхностей концевых мер и определяется их длина. Измерения проводят в семи различных положениях (рис.2), каждое измерение повторяется 3 раза -общее число измерений составляет не менее 105. Для диапазона измерений свыше 2000 мм рекомендуется проводить измерения вдоль осей в нескольких местах, равномерно расположенных по длине оси, а для пространственных диагоналей рекомендуется проводить измерения впереди и сзади рабочего объема КИМ справа и слева в четырех угловых положениях. Измерения должны проводиться в автоматическом режиме.

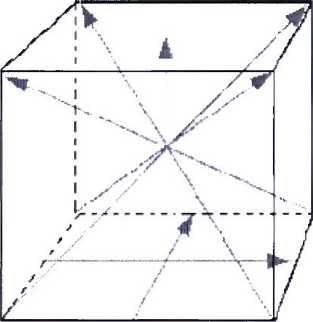

Рисунок 2 - Типичные положения, в которых производят измерения в пределах объема КИМ

Для меры номер j определяется действительное значение длины измеряемой меры, Ьда по формуле:

Афь ⁼ 4,-О + 4 ('да где

L_0J - номинальная длина меры при температуре to=20,5°C, t^ki - температура меры при проведении измерения номер i меры j в положении к, к,- температура, при которой аттестована КМД,

K_t- интегральный коэффициент теплового расширения КМД.

Далее для каждого измеряемого отрезка j в положении к вычисляется погрешность измерения длины, ALjk, по формуле:

мм, где

Ljk- погрешность измерения меры номер j в положении к,

Ljki- измеренная на КИМ длина меры номер j в мм,

Ьдк)- действительная длина меры номер j с учетом температурной погрешности,

i - номер измерения,

j - номер меры,

п - число измерений в положении к,

к - номер положения.

Значения абсолютной погрешности объемных измерений не должны превышать значений, указанных в таблице 3.

Таблица 3 - Пределы допускаемом абсолютной объемном погрешности МРЕе консольных КИМ, где L - измеряемая длина в мм

При положительных результатах поверки оформляется свидетельство о поверке по форме приложения 1 Приказа Минпромторга России № 1815 от 02.07.15г.

При отрицательных результатах поверки оформляется извещение о непригодности по форме приложения 2 Приказа Минпромторга России № 1815 от 02.07.2015г.

Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке. Знак в виде голографической наклейки наносится на прибор или свидетельство о поверке.

Заместитель начальника отдела

ФГУП «ВНИИМС»

7
