Руководство по эксплуатации «КОМПЛЕКС ИЗМЕРИТЕЛЬНО-ВЫЧИСЛИТЕЛЬНЫЙ «Луч-М»» (РЭ АП 0.045.6214 )

УТВЕРЖДАЮ

КОМПЛЕКС ИЗМЕРИТЕЛЬНО-ВЫЧИСЛИТЕЛЬНЫЙ

«Луч-М»

Руководство по эксплуатации

АП 0.045.6214 РЭ

СОДЕРЖАНИЕ

• 1 Описание и работа

  • 1.1 Назначение

  • 1.2 Технические характеристики

  • 1.3 Состав изделия

  • 1.4 Устройство и работа

  • 1.5 Средства измерений, инструменты и принадлежности

  • 1.6 Маркировка и пломбирование

  • 1.7 Упаковка

• 2 Описание и работа составных частей изделия

  • 2.1 Общие сведения

  • 2.2 Системы измерения и управления

• 3 Использование изделия

  • 3.1 Эксплуатационные ограничения

  • 3.2 Подготовка изделия к использованию

  • 3.3 Использование изделия

    • 3.3.1 Общие положения

    • 3.3.2 Регистрация и обработка сигналов тензометрических

датчиков и датчиков деформации

• 3.3.3 Регистрация и обработка сигналов потенциометрических

датчиков

• 3.3.4 Регистрация и обработка сигналов температурных

датчиков с термометрами сопротивления

• 3.3.5 Регистрация и обработка сигналов температурных

датчиков с термопарами

• 3.3.6 Регистрация и обработка сигналов вибрационных

датчиков

• 3.3.7 Регистрация и обработка сигналов частотных датчиков

• 3.3.8 Регистрация и обработка сигналов сигнальных датчиков

• 4 Техническое обслуживание

  • 4.1 Общие указания

  • 4.2 Меры безопасности

  • 4.3 Порядок технического обслуживания

  • 4.4 Техническое освидетельствование. Методика поверки

• 5 Текущий ремонт

• 6 Хранение

• 7 Транспортирование

• 8 Утилизация

  Изм.	Лист	№ докум.	Подпись	Дата
  Разраб.		Хохлов
  Пров.		Цой
  Нач.лаб.		Филиппов
  М. Контр.		Нищаков
  Н. Контр		Ястрожинская .

  АП 0.045.6214 РЭ

  Комплекс измерительновычислительный «Луч-М». Руководство по эксплуатации

  Лит.	Лист	Листов
  	2	97
  АО ФНПЦ «Алтай»

Настоящее руководство по эксплуатации (далее - РЭ) предназначено для ознакомления потребителя с комплектностью, техническими характеристиками, принципом действия, конструктивными особенностями и правилами эксплуатации комплекса измерительно-вычислительного «Луч-М» АП 0.045.6214 (далее -ИВК «Луч-М»).

Руководство содержит сведения о назначении, составе и работе ИВК «Луч-М» и указания по техническому обслуживанию и периодической поверке системы.

Программное обеспечение (ПО) ИВК «Луч-М» ориентировано на специалиста в области проведения испытаний. К работе скомплексом в качестве оператора допускаются лица, изучившие настоящее руководство, прошедшие местный инструктаж по технике безопасности и сдавшие экзамен на допуск к самостоятельной работе.

• 1 Описание и работа

1.1 Назначение

ИВК «Луч-М» представляет собой аппаратно-программный комплекс, предназначенный для проведения измерений (регистрации и обработки) и выдачи результатов измерений электрических сигналов, поступающих с датчиков (преобразователей измеряемых физических параметров в электрический сигнал).

ИВК «Луч-М» применяется для выполнения измерений при стендовых испытаниях изделий на основе высокоэнергетических материалов, решения задач многоканального сбора данных, обработки, документирования и хранения результатов измерений.

ИВК «Луч-М» предназначен для эксплуатации в закрытом помещении лабораторного типа с нормальными климатическими условиями:

• - температура окружающего воздуха от плюс 15 до плюс 35°С;

• - относительная влажность воздуха при температуре плюс 20 °C, от 30 до 80 %.

1.2 Технические характеристики

• 1.2.1 Диапазоны измерений для измерительных каналов:

• - тензометрических, мВ...............................................от минус 10 до 10;

• - потенциометрических, В..........................................................от 0 до 5;

• - температурных с термометрами сопротивления (внешнее/внутреннее

питание) , Ом..........................................................................................от 0 до 400;

• - температурных с термопарами, В..........................от минус 0,4 до 0,4;

• - деформационных, мОм/Ом................................от минус 32,5 до 32,5;

• - вибрационных (по амплитуде), В............................от минус 10 до 10;

• - частотных, Гц.......................................................................от 10 до 500;

• - сигнальных, с.......................................................................от 0 до 1000

  						Лист
  					АП 0.045.6214 РЭ	4
  Изм.	Лист	№ докум.	Подпись	Дата

• 1.2.2 Предел допускаемых значений приведенной погрешности

измерения для измерительных каналов:

• - тензометрических, %, не более......................................................±0,15;

• - потенциометрических, %, не более...............................................±0,10;

• - температурных с термометрами сопротивления:

а) для режима внутреннего питания, %, не более......................±0,10;

б) для режима внешнего питания, %, не более..........................±0,25;

• - температурных с термопарами,%, не более.................................±0,20;

• - деформационных, %, не более.......................................................±0,25;

• - вибрационных, %, не более.............................................................±1,0;

• - частотных, %, не более...................................................................±0,25.

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

• 1.2.3 Предел допускаемых значений относительной погрешности измерения сигнальных измерительных каналов не более ±0,02%.

• 1.2.4 Требования к программному обеспечению

  • 1.2.4.1 Уровень защиты программного обеспечения (ПО) и метрологически значимых данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

  • 1.2.4.2 Программное обеспечение имеет идентификационные данные, приведённые в таблице 1.1.

    Таблица 1.1 - Идентификационные данные программного обеспечения

    Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии программного обеспечения	Цифровой идентификатор программного обеспечения	Алгоритм вычисления цифрового идентификатора
    “ИВК Луч-М. Программное обеспечение”	phase.dll	1.0	5C08C646B6D035E253A7 0698ЕВ5228В7	MD5

    						Лист
    					АП 0.045.6214 РЭ	5
    Изм.	Лист	№ докум.	Подпись	Дата

  • 1.2.4.3 Программное     обеспечение обеспечивает отсутствие

недопустимого влияния на метрологически значимую часть ПО.

• 1.2.5 Количество автоматизированных рабочих мест ИВК «Луч-М» 7.

• 1.2.6 Число измерительных каналов

- тензометрических

• - потенциометрических........................................................................288;

• - температурных с термометрами сопротивления (внутреннее/внешнее

питание) ....................................... 88/176;

• - температурных с термопарами.........................................................176;

- деформационных - вибрационных

- частотных

• 1.2.7 Выполняемые функции:

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

• - ввод, контроль, редактирование, документирование и хранение исходных служебных данных;

• - цифровое преобразование сигналов датчиков, регистрация параметров в процессе проведения стендовых испытаний и хранение зарегистрированной информации;

• - выдача измерительной информации на видеомонитор по выбранным каналам в реальном времени при проведении испытания;

• - обработка и контроль измерительных данных;

• - вывод результатов регистрации и обработки в виде графиков и таблиц

на бумажный или электронный носитель.

• 1.2.8 Электропитание:

• - от источника переменного тока напряжением, В..........от 198 до 242;

• - потребляемая мощность, не более, кВт..............................................6.

  Изм.	Лист	№ докум.	Подпись	Дата

  АП 0.045.6214 РЭ

  Лист

• 1.2.9 Габаритные размеры ИВК «Луч-М» 2000x2500x2000 мм.

• 1.2.10 Масса ИВК «Луч-М» 428 кг.

• 1.2.11 По устойчивости и прочности при климатических воздействиях система удовлетворяет требованиям группы 1 ГОСТ 22261-94.

Внешние условия:

• - диапазон рабочих температур.....................от плюс 15 до плюс 35 °C;

• - относительная влажность воздуха.......от 30 до 80 % при плюс 20 °C;

• - диапазон рабочих давлений........................................от 84 до 106 кПа.

• 1.2.12 Требования к надежности

• - наработка на отказ, часов, не менее............................................23 000;

• - средний срок службы, лет...................................................................10.

1.3 Состав изделия

• 1.3.1 Состав ИВК «Луч-М» указан в таблице 1.2

• - регистрация измерительной информации (запись на жесткий диск ПК оцифрованного измерительного сигнала);

• - анализ и обработка зарегистрированной информации специализированным программным обеспечением (ПО ИВК «Луч-М») в соответствии с методикой измерений (МИ);

• - выдача результатов на бумажный или электронный носитель.

АРМ могут работать автономно или совместно в системе ИВК «Луч-М». Синхронизация работы всех АРМ осуществляется АС «ЦП», которая подает на АРМ сигналы о начале регистрации (момент времени «ПУСК»), а также отметки сигналов единого времени и момента времени старта испытаний «СТАРТ».

• 1.4.2 ИВК «Луч-М» обеспечивает измерение параметров изделий в соответствии с требованиями методик измерений:

• - Испытания изделий стендовые. Методика измерений силы и давления 07508902.01002.00020.

• - Испытания изделий стендовые. Методика измерений давления, перемещения и угла поворота 07508902.01002.00021.

• - Испытания изделий стендовые. Методика измерений деформации 07508902.01002.00023.

• - Испытания изделий стендовые. Методика измерений расхода и давления 07508902.01002.00024.

• - Испытания изделий стендовые. Методика измерений быстроменяющихся параметров 07508902.01002.00025.

• - Испытания изделий стендовые. Методика измерений температуры и плотности теплового потока 07508902.01002.00026.

• - Испытания изделий стендовые. Методика измерений сигнальных параметров 07508902.01002.00029.

  						Лист
  					АП 0.045.6214 РЭ	9
  Изм.	Лист	№ докум.	Подпись	Дата

Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

1.5 Средства измерений, инструменты и принадлежности 1.5.1 Для контроля, технического обслуживания и ремонта ИВК «Луч-М» требуются средства измерений, инструменты и принадлежности, указанные в таблице 1.3 Таблица 1.3
	Наименование и тип средства измерения				Назначение, устройство и принцип действия			Основные технические характеристики	Место расположения
	1				2			3	4
	Магазины сопротивлений Р4831 (2 пгт.)				Имитация терморезистора, тензорезисто-ра, потенциометра Устройство и принцип действия согласно 2.704.001 ПС			Диапазон устанавливаемых сопротивлений от 0,01 до 1111111,1 Ом Класс точности 0,02	Измерительный бункер
	Калибратор напряжений В1-12				Имитация датчиков Устройство и принцип действия согласно 2.085.006 РЭ			Диапазон    устанавливаемых напряжений от 0,1 мкВ до 10 В Класс точности 0,005	Измерительный бункер
	Частотомер    элек тронно-счетный 43-38				Контроль   частоты сигнала Устройство и принцип действия согласно ЕЭ2.721.087РЭ			Диапазон измерения частоты от Одо 120 МГц Погрешность 5-10’7	Измерительный бункер
	Мультиметр цифровой универсальный DMM4040				Контроль напряжения, сопротивления, силы тока Устройство и принцип действия согласно CD РЭ			Диапазоны измерения напряжения от 1 мВ до 100 мВ; от 0 до 10 В; Диапазоны измерения сопротивления от 0 до 10 Ом; от 0 до 200 Ом; Диапазон измерения силы тока от Одо 10А Погрешность соответственно 0,010%;   0,004%;   0,040%; 0,015%; 0,21%.	Измерительный бункер
	Барометр рабочий сетевой БРС-1М-3				Контроль атмосферного давления при поверке Устройство и принцип действия согласно 6Г2.832.037 РЭ			Диапазон измерения от 600 до 1100 гПа Погрешность ±20 Па	Измерительный бункер
							АП 0.045.6214 РЭ			Лист
										10
Изм.		Лист	№ докум.	Подпись		Дата

Продолжение таблицы 1.3

1.6 Маркировка и пломбирование

• 1.6.1 Маркировка и пломбирование компонентов ИВК «Луч-М» производятся в соответствии с эксплуатационной документацией на компоненты.

Наклейка со знаком утверждения типа размещается в левом верхнем углу лицевой панели центрального пульта.

1.7 Упаковка

• 1.7.1 Упаковка компонентов ИВК «Луч-М» производится в соответствии с эксплуатационной документацией на компоненты.

  						Лист
  					АП 0.045.6214 РЭ	11
  Изм.	Лист	№ докум.	Подпись	Дата

• 2 Описание и работа составных частей изделия

2.1 Общие сведения

В состав ИВК «Луч-М» входят автоматизированные рабочие места измерителей (АРМ), автоматизированная система управления «Центральный пульт» (АС «ЦП»), блок формирования частот (БФЧ) и комплектующие. Общие сведения указаны в таблице 2.1.

2.2 Системы измерения и управления

• 2.2.1 Автоматизированное рабочее место измерителя АРМ-5М (АРМ-5М-Д) - это модульная система, предназначенная для проведения измерений и обработки электрических сигналов измерительных каналов следующих видов:

• - тензометрических;

• - потенциометрических;

• - сигнальных.

  						Лист
  					АП 0.045.6214 РЭ	12
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

• 2.2.2 Автоматизированное рабочее место измерителя АРМ-6М - это модульная система, предназначенная для проведения измерений и обработки электрических сигналов вибрационных измерительных каналов.

• 2.2.3 Автоматизированное рабочее место измерителя АРМ-8М (АРМ-8М-Д) - это модульная система, предназначенная для проведения измерений и обработки сигналов измерительных каналов следующих видов:

• - тензометрических;

• - потенциометрических;

• - сигнальных;

• - деформационных;

• - частотных.

• 2.2.4 Автоматизированное рабочее место измерителя АРМ-9М (АРМ-9М-Д) - это модульная система, предназначенная для проведения измерений и обработки сигналов измерительных каналов следующих видов:

• - температурных ИК с термометрами сопротивления;

• - температурных ИК с термопарами;

• - сигнальных.

• 2.2.5 АРМ построены на базе установок измерительных LTR (зарегистрирована в Госреестре СИ под номером 35234-07), оснащенных соответствующими измерительными модулями: LTR11, LTR22, LTR41, LTR42, LTR51, LTR114, LTR212.

• 2.2.6 Специализированное ПО ИВК «Луч-М» может использовать любой ПК, удовлетворяющий требованиям, перечисленным в таблице 2.2.

• 2.2.6 Автоматизированная система «Центральный пульт» (АС «ЦП») -это система для запуска и управления технологическим процессом испытания изделия, выдачи циклограммы процесса, контроля состояния технологических систем и синхронизации работы АРМ.

  						Лист
  					АП 0.045.6214 РЭ	13
  Изм.	Лист	№ докум.	Подпись	Дата

• 3 Использование изделия

3.1 Эксплуатационные ограничения

• 3.1.1 Установка измерительная LTREU-16-1 с установленными модулями должна находиться в закрытом помещении, в котором поддерживаются нормальные климатические условия:

• - температура воздуха от плюс 15 до плюс 35°С;

• - относительная влажность воздуха при температуре плюс 20°С - от 30 до 80%.

Запрещается размещать установку измерительную LTREU-16-1 с установленными модулямив помещениях с химически активной средой.

• 3.1.2 Подводка питания от трансформатора подстанции по отдельному кабелю, к которому не должно быть подключено устройств, создающих сетевые помехи (электросварочные аппараты, мощные электродвигатели, и т.п.).

3.2 Подготовка изделия к использованию

• 3.2.1 Меры безопасности при подготовке изделия

Проверку работоспособности системы, ремонт и техническое обслуживание системы должен проводить инженер, изучивший настоящее руководство и имеющий квалификационную группу по технике безопасности не ниже второй при работе с электрооборудованием до 1000 В.

Для заземления соединить корпус установки измерительной LTREU-16-1 с контуром заземления медным проводом сечением не менее 0,25 мм². Электрическое сопротивление между металлическим корпусом установки измерительной LTREU-16-1 и заземляющим контактом должно быть не более 0,1 Ом.

Для устранения возможных сбоев от выбросов по электропитанию или временного отключения питания установки измерительной LTREU-16-1 и управляющий ПК рекомендуется подключать через источник бесперебойного питания.

• 3.2.2 Подготовка изделия к использованию

При подготовке к использованию требуется:

• - подключить измерительные линии к измерительным модулям. Подключение каналов датчиков к измерительным модулям должно проводиться при выключенных источниках питания;

• - подключить установку измерительную LTREU-16-Ik локальной компьютерной сети;

• - включить питание установки измерительной LTREU-16-1;

• - включить ПК с установленным ПО ИВК «Луч-М». ПК с установленным ПО ИВК «Луч-М» может быть включен в любой момент времени, независимо от включения установки измерительной LTR;

• - запустить на ПК программу «ИВК Луч-М».

При запуске автоматически проверяются целостность ПО и соответствие идентификационных признаков, и при нормальном завершении проверки программы загружаются в контроллер установки измерительной LTREU-16-1;

При возникновении аварийных ситуаций во время проверки и загрузки выдаются соответствующие сообщения. При возникновении аварийной ситуации, связанной с нарушением ПО, следует обращаться к разработчикам ПО.

Следует иметь в виду, что при отключенной установке измерительной LTREU-16-1 функции ПО ИВК «Луч-М» доступны, кроме регистрации и индикации измерительного сигнала.

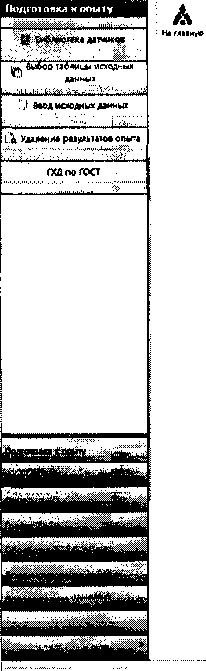

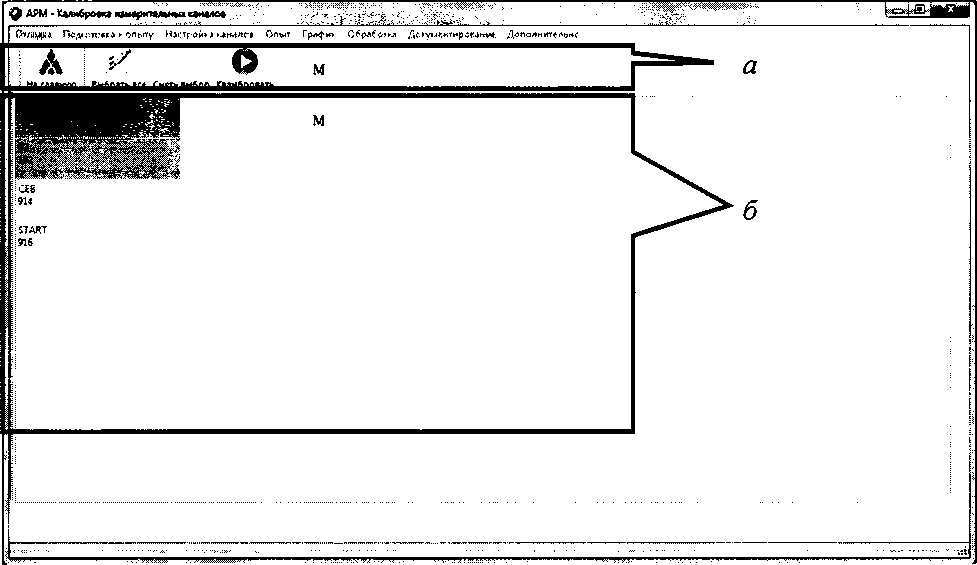

При запуске ПО ИВК «Луч-М» на экран выводится главное окно (рисунок 3.1)

Доступ к различным функциям ПО производится выбором одного из пунктов основного меню и одного из пунктов открывающегося при этом подменю.

а - основное меню; б - подменю.

Рисунок 3.1 - основное окно программы

• 3.3 Использование изделия

3.3.1 Общие положения

• 3.3.1.1 Процесс измерения состоит из следующих этапов:

• - ввод градуировочной характеристики датчика (ГХД);

• - ввод исходных данных для регистрации и обработки;

• - настройка каналов;

• - регистрация измерительного сигнала;

• - визуальная оценка и предварительный анализ результатов регистрации;

• - обработка результатов регистрации;

• - документирование результатов измерений.

  					АП 0.045.6214 РЭ	Лист
  						17
  Изм.	Лист	№ докум.	Подпись	Дата

• 3.3.1.2 Ввод ГХД

Для ввода ГХД выбрать пункт основного меню «Подготовка к опыту», подпункт «Библиотека датчиков».

ПО ИВК «Луч-М» обеспечивает работы по просмотру содержимого библиотеки, дополнению библиотеки новыми характеристиками, корректировке имеющихся записей и удалению из библиотеки ненужной информации.

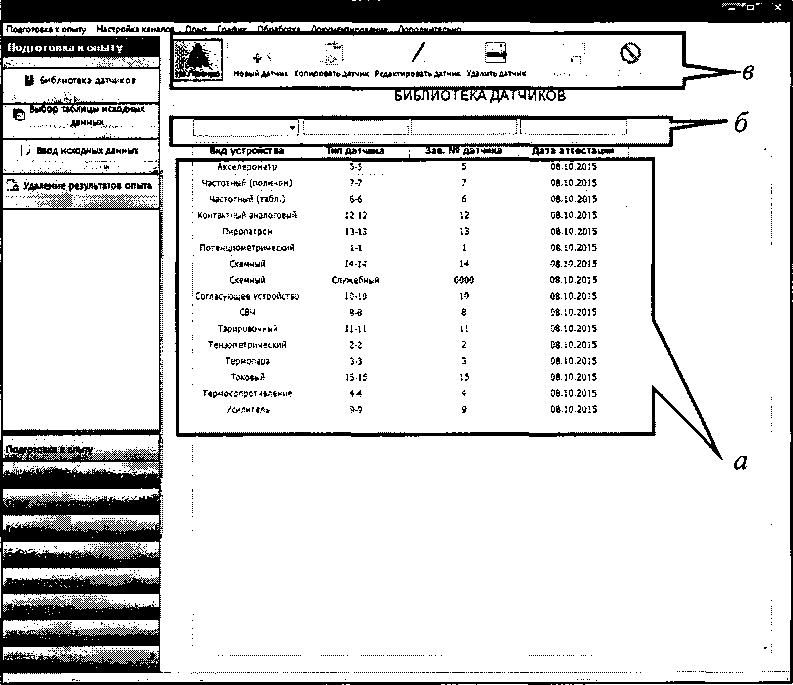

Окно библиотеки датчиков представлено на рисунке 3.2.

в - панель инструментов.

Рисунок 3.2 - Библиотека датчиков: основное окно.

Окно содержит таблицу записей о датчиках, имеющихся в библиотеке. Над таблицей, содержащей список записей, размещена строка для ввода масок поиска датчиков по виду, а так же типу и заводскому номеру датчика. Таблица

содержит следующие поля: «Вид устройства», «Тип датчика», «Заводской номер датчика» и «Дата аттестации». Эти поля определяют запись. В библиотеке не может быть двух записей с одинаковым набором значений.

Выше таблицы расположена инструментальная панель, содержащая следующие активные элементы управления:

• - кнопка «На главную» - выход в основное меню программы;

• - кнопка «Новый датчик» - ввод в библиотеку новой записи;

• - кнопка «Копировать датчик» - ввод в библиотеку новой записи на основе уже существующей;

• - кнопка «Редактировать датчик» - корректировка записи созданного датчика;

• - кнопка «Удалить датчик» - удаление записи о датчике из библиотеки.

Текущая строка списка (та, на которой установлен курсор) выделяется цветовым фоном.

При нажатии кнопки «Новый датчик» на экране появляется дополнительное окно (рисунок 3.3).

Для создания записи о новом датчике оператору требуется указать вид датчика из предоставленного списка.

В этом же окне оператор может указать (не обязательно для продолжения) номер датчика, тип датчика и дату его аттестации.

Для корректировки поля «Дата аттестации» необходимо нажать левой кнопкой мыши на пиктограмме календаря, размещенной в правой части поля «Дата аттестации», и выбрать дату или установить курсор на поле даты и ввести даты вручную.

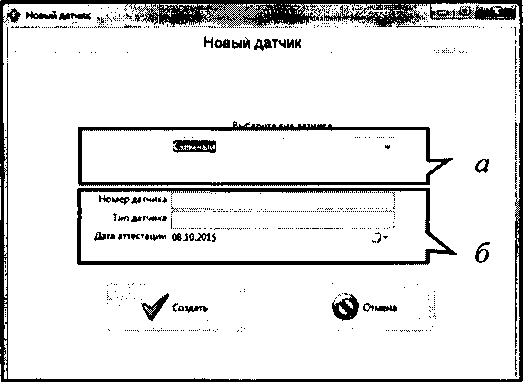

а - выпадающее меню видов датчиков; б - реквизиты датчика.

Рисунок 3.3 - Библиотека датчиков: окно создания нового датчика.

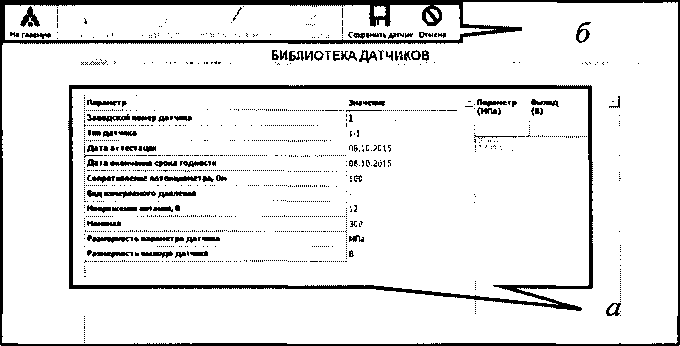

После нажатия кнопки «Создать» на экране появится меню для введения подробных данных о создаваемом датчике (рисунок 3.4).

В окне размещены поля редактирования и инструментальная панель, содержащая активные элементы управления: «На главную», «Отмена» и «Сохранить датчик».

Завершить работу по вводу/редактированию записи можно нажатием кнопки «Сохранить датчик» (выход с сохранением результатов корректировки в

библиотеке) или «Отмена» (выход без сохранения результатов корректировки в библиотеке датчиков).

При введении данных в поля, которые могут содержать только числовые значения, программа автоматически блокирует ввод букв и при попытке сохранить проверяет ошибочный ввод нескольких точек/запятых.

При сохранении проводится контроль введенной информации с выдачей диагностических сообщений об ошибках в случаях, если запись имеет незаполненные поля. Сохранение записи возможно только после устранения этих ошибок.

Если в библиотеке уже существует запись с таким же набором ключевых реквизитов («Вид устройства», «Тип», «Заводской номер», «Дата аттестации»), как у сохраняемой, то пользователю выдается соответствующее сообщение и запрос на обновление информации. При положительном ответе происходит обновление записи, а при отрицательном - содержимое библиотеки не изменяется.

Если требуется изменить введённую информацию по датчику, то следует выделить курсором запись о датчике и нажать «Редактировать датчик» (рисунок 3.4).

Для более быстрого ввода информации по аналогичным датчикам можно воспользоваться функцией копирования уже существующей записи о датчике. При копировании датчика в поле значения заводского номера датчика добавится подпись «_сору».

Если датчик использовался при регистрации параметров, то его дальнейшее редактирование блокируется. При попытке отредактировать -программа выдает информационное сообщение о невозможности редактирования записи (рисунок 3.5).

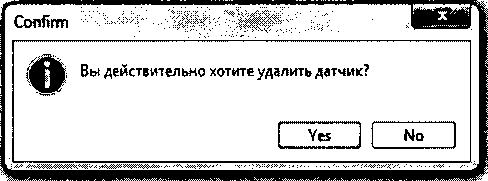

Для удаления записи из библиотеки необходимо установить курсор на нужной записи списка в таблице и нажать кнопку «Удалить датчик» (рисунок 3.6).

При положительном ответе происходит удаление записи из библиотеки, а при отрицательном - содержимое библиотеки не изменяется.

Bi С текущим датчиком проведена регистрация. Редактирование невозможно!

Рисунок 3.5 - Библиотека датчиков: информационное сообщение о

невозможности редактирования датчика.

Удаление из библиотеки записи о датчике запрещено, если на нее есть ссылка, хотя бы в одной таблице исходных данных к опыту. При возникновении ситуации выдается соответствующее диагностическое сообщение (рисунок 3.7).

"'¹¹......

Warning

jj\ С текущим датчиком имеется измерительный канал. Удаление невозможно!

I « ]    '

Рисунок 3.7 - Библиотека датчиков: удаление датчика.

Для использования стандартизованных ГХД выбрать пункт основного меню «Подготовка к опыту», в открывшемся подменю выбрать пункт «ГХД по ГОСТ».

Данный пункт меню служит для ввода и редактирования стандартизованных ГХД.

Кнопка «Сохранить датчик» служит для сохранения внесенных изменений. Перед сохранением запрашивается пароль.

• 3.3.1.3 Ввод исходных данных для регистрации и обработки

В основном меню выбрать пункт «Подготовка к опыту», в открывшемся подменю выбрать пункт «Ввод исходных данных».

Этот пункт меню служит для ввода служебной информации, необходимой для проведения измерений и последующей обработки зарегистрированной информации. В центре окна ввода служебных данных располагается таблица, содержащая список каналов, задействованных в опыте, с соответствующими реквизитами.

В нижней части экрана располагаются кнопки:

• - «Копировать реквизит»;

• - «Вставить реквизит»;

• - «Добавить строку»;

• - «Копировать строку»;

• - «Вставить строку»;

• - «Удалить строку»;

• - «Заменить строку»;

• - «Сохранить и выйти»;

• - «Выйти».

Вид окна ввода исходных данных для регистрации опыта представлен на рисунке 3.8.

По нажатию кнопок «Копировать реквизит» или «Копировать строку» содержимое активного реквизита (строки) сохраняется в буфере для дальнейшего копирования.

По нажатию кнопки «Вставить реквизит» содержимое буфера копируется в активный реквизит, заменяя собой предыдущее значение.

По нажатию кнопки «Вставить строку» в таблицу перед активной строкой добавляется новая строка и в нее копируется строка, ранее сохраненная в буфере.

		......... ввод исходных данных К ОПЫТ У
Тип изделия	Дата испытания	t’C с>кр. среды
	ШС.2Э15
Номер опыта	Время	Время регистрации, сек
j	10:35:50               •;	i.V>                                !

При нажатии кнопки «Выйти» происходит возврат к основному меню ПО ИВК «Луч-М» без сохранения внесенных изменений.

Перед сохранением информации проводится проверка, чтобы номера каналов и индексы параметров не повторялись. Иначе, на экран выдается соответствующее сообщение. Информация не может быть сохранена до исправления ситуации, вызвавшей появление сообщения.

При попытке внесения изменений в таблицу, по данным которой была проведена регистрация, выводится предупредительное сообщение:

«С текущей таблицей проведена регистрация! Создать новую таблицу?»

При выборе ответа «Нет» происходит возврат в окно редактирования таблицы.

При выборе ответа «Да» появляется новое окно с надписью:

«Очистить рабочие директории?».

При выборе ответа «Нет» происходит возврат в окно редактирования таблицы.

При выборе ответа «Да» выводится окно с вопросом:

«Подтверждаете удаление данных из рабочей директории?».

При выборе ответа «Нет» происходит возврат в окно редактирования таблицы.

При выборе ответа «Да» выводится заключительное сообщение об успешном удалении информации.

Таблица исходных данных для регистрации содержит следующие параметры:

• - тип изделия;

• - номер опыта;

• - дата испытания;

• - время;

• - атмосферное давление, мм рт.ст.;

  						Лист
  					АП 0.045.6214 РЭ	25
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

• - температура окружающей среды, °C;

• - время регистрации, с;

• - номер группы обработки;

• - вид параметра;

• - признак подготовки канала;

• - предварительное нагружение;

• - заводской номер датчика;

• - тип датчика;

• - дата поверки;

• - питание датчика;

• - номера каналов питания (мин и макс);

• - сопротивление кабеля, Ом;

• - величина токоограничивающего (балансировочного) сопротивления;

• - частота опроса, Гц;

• - границы диапазона измерения (верхняя и нижняя);

• - единица измерения параметра;

• - приведенная погрешность измерения, в процентах.

Реквизит «Номер группы обработки» определяет состав группы обработки. Если группа включает несколько каналов, то для нее выполняется операция усреднения.

Реквизит «Признак предварительного нагружения» может принимать значения:

• - Б - для канала без предварительного нагружения;

• - П - для канала с предварительным нагружением;

• - Н - для канала с наддувом,

и используется для определения значения нулевого уровня до процесса.

Для канала с признаком «Б» нулевой уровень до процесса определяется по кривой процесса, для канала с признаком «Н» или «П» нулевой уровень до процесса выбирается из калибровок.

Реквизиты «Заводской номер датчика», «Тип датчика», «Дата поверки» необходимы для идентификации конкретного датчика, сигнал которого регистрируется каналом.

Реквизит «Питание датчика» может принимать значения:

• - «Внутреннее», в случае, если для питания датчика используется внутренний источник измерительного модуля;

• - «Внешнее», в случае, если для питания датчика используется отдельный источник;

• - «-» (прочерк), в случае, если датчику не требуется питание.

Реквизит «Сопротивление кабеля» принимает значение сопротивления кабеля, по которому подается питание на датчик, Ом.

Реквизит «Величина токоограничивающего (балансировочного) сопротивления» принимает значение токоограничивающего сопротивления (если используется), Ом.

Реквизит «Единица измерения параметра» задает единицы, в которых будет выражен результат измерений. Измеряемый параметр и воспринимаемая датчиком величина (реквизит «Единица измерения параметра» в ГХД, п 3.4.3.1) должны выражаться в однородных единицах измерения.

Для обработки результатов регистрации ИК используются следующие исходные данные:

• - признак обработки нулей;

• - признак расчета импульса;

• - время начала процесса;

• - интервалы временной шкалы (время и шаг)

• - алгоритм сглаживания/поиска (и параметры алгоритма)

• - доверительная вероятность;

• - коэффициент доверительной вероятности;

• - объем выборки постоянного уровня;

• - интервал анормальности;

  					АП 0.045.6214 РЭ	Лист
  						27
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

• - границы стационарного участка;

• - форматы выдачи времени, параметра, импульса и отклонений.

Реквизит «Признак обработки нулей» может принимать значения:

• - Д - обработка по нулевым уровням до процесса;

• - П - обработка по нулевым уровням после процесса;

• - С - обработка по «наклонному нулю».

Реквизиты «Время начала процесса» и «Шкала обработки» определяют шкалу времен выдачи результатов в выходные таблицы.

Шкала обработки задается парами чисел:

• - шаг обработки определяет заданную в секундах дискретность выдачи результатов;

• - верхняя граница интервала обработки определяет время конца участка с данным шагом обработки.

За начало первого участка шкалы обработки принимается время начала процесса.

Реквизит «Объем выборки постоянного уровня» задается количеством отсчетов и используется при обработке по «нулям до» и «нулям после». Реквизит задает объем выборки при расчете нулевого уровня.

Реквизит «Интервал анормальности» задается в процентах и устанавливает максимальное допустимое количество бракуемых отсчетов, содержащих грубые погрешности, при расчете нулевого уровня.

Реквизиты «Верхняя граница стационарного участка» и «Нижняя граница стационарного участка» задают границы интервала времени квазистационарной работы объекта испытания. Границы могут быть определены при предварительном анализе результатов регистрации.

В полях форматов выдачи указываются форматы выдачи значений времени, параметра, импульса и отклонения от среднего в выходные документы.

Реквизиты используются при формировании таблиц с результатами обработки.

Кроме этого, формат выдачи значений параметра используется при создании текстовых файлов в режиме «Текстовое представление результатов обработки».

Таблица исходных данных может быть использована спустя длительное время после создания. Для использования ранее созданной таблицы необходимо выбрать пункт основного меню «Подготовка к опыту», в открывшемся подменю выбрать пункт «Выбор таблицы исходных данных».

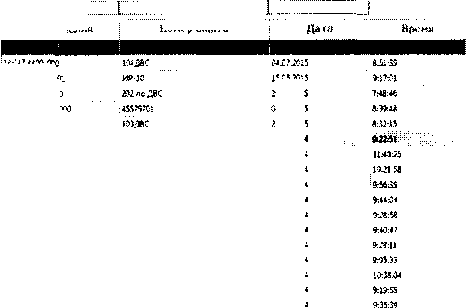

На экран выводится список таблиц исходных данных, хранящихся на жестком диске ПК. Идентификация таблиц ведется по совокупности типа изделия, номера опыта, даты и времени испытания изделия. Активная таблица выделена синим фоном. Вид окна со списком таблиц исходных данных представлен на рисунке 3.9.

к опалу Настроен» кандле* Опал Графим Обработка Дмуямипфомяпа Допслимталаие

Над списком таблиц исходных данных расположены поля ввода, предназначенные для быстрого поиска.

Ниже списка располагаются кнопки:

• - «Просмотреть таблицы»;

• - «Назначить активную»;

• - «Копировать таблицу»;

• - «Удалить таблицу».

В правом нижнем углу находится кнопка «Закрыть».

По нажатию кнопки «Просмотреть таблицы» или по двойному щелчку мыши открывается окно, аналогичное окну «Ввод исходных данных к опыту», с недоступными функциями редактирования.

По нажатию кнопки «Назначить активную» таблица, выделенная курсором (зеленый фон), назначается активной таблицей (синий фон).

По нажатию кнопки «Копировать таблицу» копия таблицы, выделенной курсором, добавляется в конец списка.

По нажатию кнопки «Удалить таблицу» выделенная курсором таблица удаляется с жесткого диска.

Кнопка «Закрыть» возвращает в основное меню программы.

• 3.3.1.4 Настройка измерительных каналов

Для проведения автокалибровки измерительных каналов выбрать пункт основного меню «Настройка каналов» в открывшемся подменю выбрать пункт «Калибровка»

Режим «Калибровка» обеспечивает проведение операций по автокалибровке, измерительных каналов ИВК «Луч-М».

В центральном поле окна располагается список каналов, задействованных в активном опыте. Для начала калибровки необходимо отметить измерительные каналы, подлежащие калибровке (рисунок 3.10). Кнопки «Выбрать все» и «Снять выбор», расположенные в верхней части окна позволяют отметить все каналы или снять отметку со всех каналов соответственно.

а - кнопки управления; б - список каналов активного опыта.

Рисунок 3.10 - Окно калибровки

Кнопка «На главную» возвращает в основное меню.

Кнопка «Калибровать» запускает процесс калибровки отмеченных каналов.

Пукнкт подменю «Индикация» служит для проверки правильности сборки ИК.

На экран монитора выводятся все номера каналов, задействованных в опыте.

Каналы для индикации отмечаются по одному нажатим левой кнопки мыши или все нажатием кнопки «Выбрать все».

По нажатию кнопки «Снять выделение» снимаются отметки со всех каналов.

По нажатию кнопки «Индикация» начинается опрос состояния выбранных каналов. На экран выводятся периодически обновляемые данные по каждому каналу:

• - индекс параметра;

• - положительное отклонение от среднего значения в зарегистрированной выборке;

• - среднее значение в зарегистрированной выборке;

• - отрицательное отклонение от среднего значения в зарегистрированной выборке;

• - номер канала и размерность параметра;

• - среднеквадратическое отклонение.

Для возврата в основное меню программы служит кнопка «На главную».

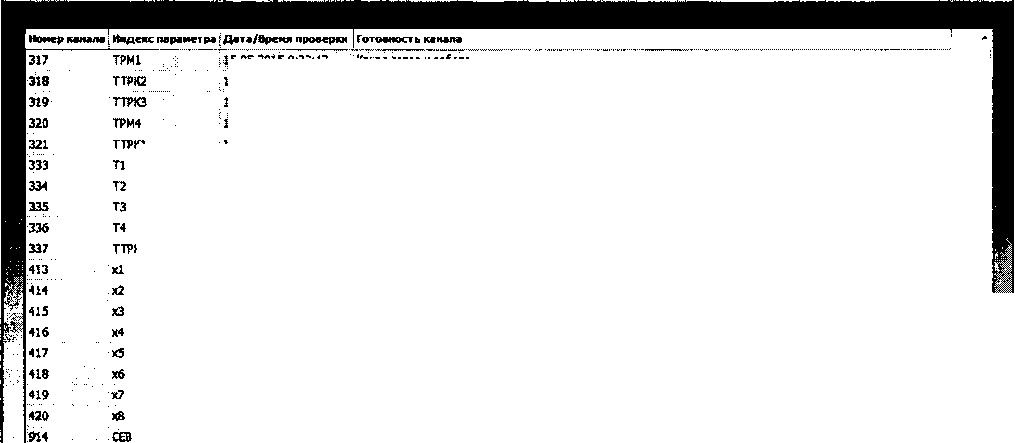

Пункт меню «Контроль готовности» служит для проверки предпусковой готовности ИК ИВК «Луч-М».

Проверяется наличие и срок годности ГХД на заявленный в опыт датчик.

В случае невыполнения критериев готовности каналов на экран выдаются соответствующие сообщения.

• 3.3.1.5 Регистрация измерительного сигнала

Для начала регистрации выбрать пункт основного меню «Опыт», в открывшемся подменю выбрать пункт «Опыт с ЦП»

Режим «Опыт с ЦП» служит для проведения регистрации под управлением центрального пульта. При выборе данного пункта меню открывается окно выбора каналов.

В центральном поле окна расположен список каналов, задействованных в активном опыте. Для начала регистрации необходимо выбрать каналы, индикация которых будет выводиться на экран в процессе регистрации.

Кнопки «Выбрать все» и «Снять выбор», расположенные в верхней части окна, выбирают все каналы или отменяют выбор всех каналов, соответственно.

Кнопка «На главную» возвращает в основное меню программы.

Кнопка «Далее» осуществляет переход на следующий этап работы. По нажатию кнопки «Далее» окно выбора каналов заменяется окном просмотра, внешний вид которого представлен на рисунке 3.11. В центральном поле окна выводится информация о выбранных каналах, аналогично режиму «Индикация» (п. 3.3.4). В верхней части окна расположены кнопки «Пуск» (неактивна), «Параметры», «В, мВ, Ом, Гц», «На главную».

Кнопка «На главную» возвращает в основное меню программы. Кнопка «В, мВ, Ом, Гц» переключает режимы индикации каналов.

Кнопка «Параметры» возвращает к окну выбора каналов.

По команде с ЦП запускается процесс регистрации данных с измерительных каналов. Кнопка «Стоп» становится активной, по ее нажатию регистрация прекращается и зарегистрированная измерительная информация сохраняется на жесткий диск ПК в файлах «*.vlt», имена файлов соответствуют номерам каналов.

Для проведения регистрации без управления ЦП выбрать пункт подменю «Опыт автономный». Работа при проведении автономного опыта аналогична опыту с ЦП.Регистрация начинается по нажатию кнопки «Пуск».

Операция разделения предназначена для формирования файлов результатов регистрации. Разделение производится автоматически по окончании регистрации. В случае если автоматическое разделение произошло с ошибками, пункт подменю «Разделение» позволяет произвести повторное разделение зарегистрированной информации после устранения причин возникновения ошибки. Результаты разделения сохраняются на жесткий диск ПК в файлах «*.vlt», имена файлов соответствуют номерам каналов.

• 3.3.1.6 Визуальная оценка и предварительный анализ результатов регистрации

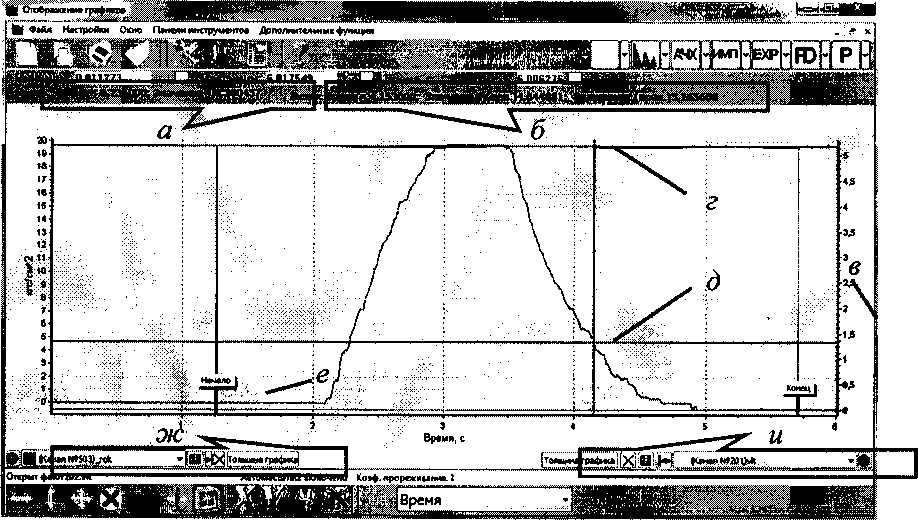

Для представления результатов регистрации (или обработки) в графическом виде выбрать пункт основного меню «График».

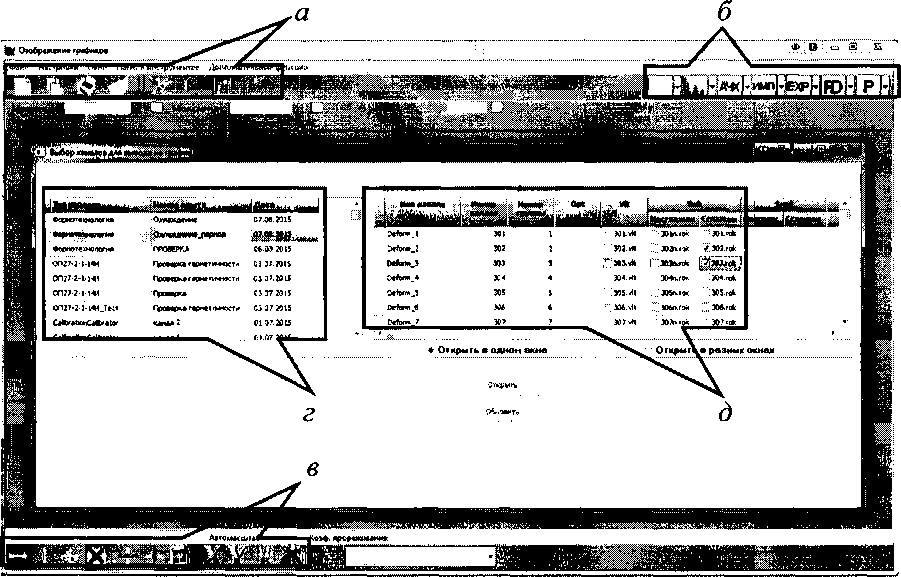

Внешний вид окна «График» с дополнительным окном выбора каналов для вывода результатов представлен на рисунке 3.12.

Основное окно содержит следующие панели инструментов:

• - основная панель;

• - панель обработки;

• - панель графика.

При входе в режим отображения графика поверх основного окна выводится окно выбора файлов результатов для отображения. Данное окно содержит таблицы выбора опыта и выбора файлов, соответствующих измерительным каналам выбранного опыта.

а - основная панель; б - панель обработки; в - панель графика; г - таблица выбора опытов; д - таблица выбора файлов. Рисунок 3.12 - Выбор каналов для вывода результатов

Основная панель инструментов содержит следующие функциональные кнопки, каждой из которых соответствует пункт меню графика.

LJ - открыть новый график в отдельном дочернем окне, отображаемом на рабочем поле (пункт меню «Файл —* Новый»). Поддерживаются файлы с расширениями *.vlt (измеряемый параметр в вольтах, в герцах для частотного датчика), *n.rok (измеряемый параметр выражен в единицах измерения измеряемой величины) и *.rok (представляет собой сглаженные данные файла *n.rok). Название файла соответствует номеру измерительного канала.

- открыть группу файлов по одному или нескольким опытам (в меню «Файл —* Открыть группу»). При вызове появляется окно со списком проведенных опытов. После выбора нужного опыта в таблице справа появляется список имеющихся в системе файлов по выбранному опыту (результаты регистрации, результаты обработки, сглаживания и т.д.). Необходимо отметить файлы, графики которых нужно вывести на экран, затем в поле выбора указать: открыть все графики в одном окне с общими осями или каждый график в своем отдельном окне и нажать кнопку «Открыть».

- открыть график с добавлением в активное окно (в меню «Файл —> Открыть»). Аналогичен инструменту , но открывает график не в отдельном дочернем окне, а добавляет в активное окно.

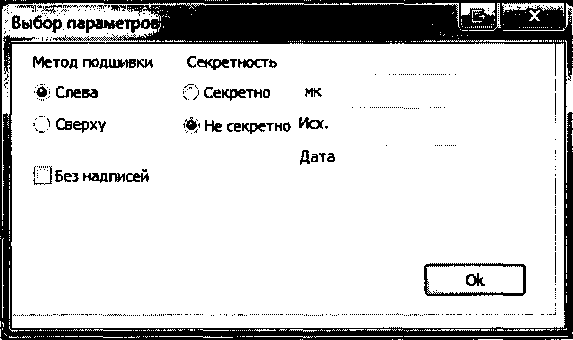

- печать (в главном меню «Файл —> Печать»). Открывает окно выбора параметров печати (рисунок 3.13), а по нажатию кнопки «ОК» окно предварительного просмотра, где можно увидеть, как график будет выглядеть при печати и отправить график на печать или выйти из окна печати.

$ '

А - настройки отображения графика (пункт меню «Настройки

Настройки»). При вызове появляется окно настроек, представленное на рисунке 3.14.К настройкам графика относятся цвет и толщина линий графика, меток, визира, координационной сетки, коэффициент прореживания при

Жж - выравнивание по вертикали;

выравнивание по горизонтали;

э - автомасштабирование;

- отображение в заголовке метки координаты по оси абцисс;

яи - отображение в заголовке метки координаты по оси ординат;

•* - отображение названий меток;

- скрытие названий меток.

Для изменения масштаба по оси времени необходимо зажать левую кнопку мыши и передвинуть курсор ниже и правее (увеличение области графика) либо выше и левее (уменьшение) от текущей позиции. Для перемещения графиков необходимо зажать правую кнопку мыши и переместить

мышь в нужное положение.

Остальные возможности графика представлены на рисунке 3.15. Для отображения визира следует дважды щелкнуть левой кнопкой мыши по экрану, для скрытия визира используется сочетание клавиш «Ctrl» + «V». Перемещение визира на расстояние одного отсчета осуществляется нажатием клавиш «<—» и «—»» на клавиатуре. При открытии более одного графика в одном окне существует возможность использования дополнительной оси ординат с другими единицами измерения. Для каждой оси отображается свое перекрестие визира.

Существует возможность проставления пользовательских и автоматических меток. Для добавления метки в ручном режиме необходимо зажать клавишу «Ctrl» и нажать левой кнопкой мыши в нужной точке на графике, на экране отобразится окно, представленное на рисунке 3.16. В область ввода текста необходимо ввести название метки или выбрать название в выпадающем

а - значения времени и параметра, соответствующие текущему положению указателя мыши; б - значения времени и параметра визира; в -дополнительная ось ординат; г,д- визиры основной и дополнительной осей ординат; е - метка; ж, и- панели настроек графиков, построенных для основной и дополнительной осей ординат соответственно.

Рисунок 3.15 - Остальные возможности графика

Укажите название метки

СТАРТ|	▼ >
ОК	Отмена

Рисунок 3.16 - Окно добавления метки

Назначение кнопок, содержащихся на панели настроек выбранного графика:

И{канал№5оз)_гок        - _ _выб_ор активного графика;

И - выбор цвета графика;

±1 - перенести график на правую ось;

IXJ - удалить график;

- изменение толщины линии графика.

• 3.3.1.7 Обработка результатов регистрации

Для проведения обработки результатов регистрации выбрать пункт основного меню «Обработка», в открывшемся подменю выбрать пункт «Обработка АИК»

В окне «Обработка измерительных каналов» отображается список каналов активного опыта с введенными исходными данными для регистрации и обработки.

Колонка «Выбран для обработки» предназначена для выделения каналов, результаты регистрации которых подлежат обработке. Ячейка, заполненная черным, означает, что канал будет обрабатываться.

Под таблицей расположены кнопки «Обработать» и «Выход».

По нажатию кнопки «Обработать» начнется процесс обработки. По окончании процесса обработки на экран выводится сообщение об успешном завершении обработки, либо, если возникла ошибка, сообщение об ошибке.

Кнопка «Выход» возвращает в основное меню.

Выбор пункта подменю «Защита результата» позволяет защитить информацию об активном опыте от изменения. На экран выводится диалоговое окно с запросом подтверждения.

В процессе обработки создаются и сохраняются в базе данных:

• - протоколы подготовки к обработке (текстовые файлы с именами pobr*.doc, где * - номер группы обработки);

• - несглаженные результаты масштабирования для каждого ИК (файлы с именами *n.rok, где * - номер ИК);

• - сглаженные результаты масштабирования для каждого ИК (файлы с именами *.rok, где * - номер ИК);

• - несглаженные результаты усреднения по группам дублирующих каналов (файлы с именами *n.sred, где * - номер группы обработки);

  						Лист
  					АП 0.045.6214 РЭ	40
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

• - сглаженные результаты усреднения по группам дублирующих каналов (файлы с именами *.sred, где * - номер группы обработки).

• - несглаженные результаты масштабирования и усреднения получены и сохраняются на всем участке регистрации процесса.

Сглаженные результаты масштабирования и усреднения получены и сохраняются только в границах, заданных шкалой обработки.

Созданные в результате обработки файлы доступны для просмотра в графическом представлении при выборе пункта «График» основного меню программы.

• 3.3.1.8 Документирование результатов измерений

Для формирования отчетных документов о проведенных измерениях служит пункт основного меню «Документирование». В открывающемся подменю доступны следующие пункты:

• - «Текстовое представление результатов обработки»;

• - «Формирование групп печати»;

• - «Протокол ДСД»;

• - «Протокол готовности»;

• - «Протокол обработки ИК»;

• - «Просмотр/печать таблиц результатов»;

• - «ГХД на опыте».

Пункт «Текстовое представление результатов обработки» предназначен для сохранения результатов регистрации или обработки по каждому каналу в форме текстового файла (*.txt). Вид окна текстового представления результатов представлен на рисунке 3.17.

В правой части окна расположено поле предварительного просмотра итогового текстового файла. Переключатели слева устанавливают, какие данные необходимо привести в текстовый вид

• - результаты регистрации или результаты обработки;

  						Лист
  					АП 0.045.6214 РЭ	41
  Изм.	Лист	№ докум.	Подпись	Дата

А !

На главную \ Выполнить ;

ТЕКСТОВОЕ ПРЕДСТАВЛЕНИЕ РЕЗУЛЬТАТОВ ОБРАБОТКИ

Рисунок 3.17 - Внешний вид окна текстового представления результатов обработки

- сглаженные или не сглаженные результаты (учитывается только для результатов обработки);

• - весь массив данных или в границах интервала обработки (интервал обработки задается при вводе исходных данных при обработке);

• - поле ввода «Коэффициент прореживания» позволяет произвести децимацию результатов при преобразовании в текстовую форму. При коэффициенте прореживания равном 1 децимация не производится, при коэффициенте прореживания равном 2 - сохраняется каждый второй отсчет, при

  						Лист
  					АП 0.045.6214 РЭ	42
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подп. идата I Взам. инв. № I Инв. №дубл. I Подп. идата

коэффициенте прореживания равном 3 - сохраняется каждый третий отсчет и т.д.

Кнопка «Автоформирование групп» автоматически формирует группы печати, состоящие из одного канала.

По нажатию кнопки «Расформировать группу» удаляется группа печати, к которой принадлежит выделенный канал. Каналы, относившиеся к данной группе печати, становятся не относящимися к какой-либо группе печати, номер данной группы печати становится свободным. По нажатию кнопок «Сохранить» и «Не сохранять» происходит возврат к основному меню программы, с сохранением или без сохранения изменений, соответственно.

Кнопки «Просмотреть следующий» и «Просмотреть предыдущий» позволяют просматривать следующий и предыдущий файлы, соответственно, если к текстовому виду преобразуются данные по более чем одному каналу.

Кнопка «Выполнить» запускает процесс преобразования, по завершении которого результат отобразится в поле предварительного просмотра.

Кнопка «На главную» возвращает в основное меню.

Над кнопками указано имя и расположение просматриваемого текстового файла.

Пункт «Формирование групп печати» предназначен для распределения каналов по группам печати, использующихся при распечатке результатов обработки в табличном виде.

Внешний вид окна формирования групп печати представлен на рисунке 3.18.

В таблице приведен список каналов, номер группы обработки каждого канала и номер группы печати, для каналов, включенных в какую-либо группу. Каждый канал может быть включен только в одну группу печати.

Под списком каналов расположены кнопки «Автоформирование групп», «Сформировать группу» и «Расформировать группу».

В правом нижнем углу расположены кнопки «Сохранить» и «Не сохранять».

А           -У ©

На главную Автоформирование групп Сформировать группу Расформировать группу

ФОРМИРОВАНИЕ ГРУПП ПЕЧАТИ

N9 группы печати	| IW группы обработки		Индексы параметрон
3	10.337	ТТРК4
2	1.317	ТРМ1
3	2.318	ТТРК2
3	3.319	ТТРКЗ
2	4.320	ТРМ4
3	5.321	ТТРК1
1	6.333	Т1
1	7.334	Т2
1	8.335	ТЗ
1	9.336	Т4

Рисунок 3.18 - Внешний вид окна формирование групп печати

Результат нажатия кнопки «Сформировать группу» зависит от того, какой канал выделен курсором в списке. Если выделен канал, не входящий в какую-либо группу печати, то создается новая группа печати, имеющая наименьший свободный номер и открывается окно «Формируется группа...». В окне отображается список каналов, не входящих в какую-либо группу печати. Если выделен канал, входящий в какую-либо группу печати, то откроется окно «Формируется группа...» для группы печати, к которой относится выделенный канала. В списке каналов отображаются каналы, входящие в данную группу печати и каналы, не входящие в какую-либо группу печати. Вид окна «Формируется группа...» представлен на рисунке 3.19.

По нажатию кнопок «Сохранить» и «Не сохранять» окно «Формируется группа...» закрывается, с сохранением или без сохранения изменений, соответственно.

Пункт «Протокол ДСД» служит для автоматизации процесса составления протокола доопытных служебных данных, позволяет редактировать и печатать полученный документ. При выборе данного пункта подменю открывается окно предварительного просмотра протокола со служебными кнопками для работы с данным протоколом. Внешний вид окна предварительного просмотра протокола

ДСД представлен на рисунке 3.20.

ФОРМИРУЕТСЯ ГРУППА №1

	группы обработки	Индексы параметрон		№ п/н
	10.337	Т1РК4
н	1.317	ТРМ1
	2.318	ПРК2
	3.319	ТТРКЗ
	4.320	ТРМ4
	5.321	ТТРК1
	6.333	и		1
	7.334	Т2		2
J	8.335	тз		3
	9.336	Т4		4

Не сохранять

Рисунок 3.19 - Внешний вид окна «формируется группа №1»

Пункт «Готовность» подменю служит для формирования и печати протокола готовности каналов. Вид протокола готовности приведен на рисунке 3.21

Канал готов к работе (йнал готов к работе Канал готов к работе Контроль готовности канала не проводился? Контроль готовности канала не проводился! Контроль готовности канала не проводился^ Контроль готовности канала не проводился? Контроль готовности канала не проводился! Контроль готовности канала не проводился! Контроль готовности канала не проводился? Контроль готовности канала не проводился! Контроль готовности канала не проводился! Контроль готовности канала не проводился? Контроль готовности канала не проводился! Контроль готовности канала не проводился! Контроль готовности канала не проводился? Контроль готовности канала не проводился!

Рисунок 3.21 - Протокол готовности ИК

Пункт «Просмотр/печать таблиц результатов» открывает окно «Выбор таблиц результатов обработки для просмотра». В левой части окна располагается список сформированных групп печати. Флаг выбора отмечает группы печати, выбранные для дальнейшей работы. Кнопки «Выбрать все» и «Отменить выделение», соответственно, отмечают все группы печати или снимает выделение со всех групп печати. По нажатию кнопки «Продолжить» происходит переход к окну «Просмотр таблиц результатов обработки»

Внешний вид окна «Просмотр таблиц результатов обработки» представлен на рисунке 3.22.

; А *■		Г            i		д'-
: На главную Выбрать предыдущую Выбрать следующую : Выбор режима печати Печать Экспорт таблицы в формат Word
		ПРОСМОТР ТАБЛИЦ РЕЗУЛЬТАТОВ ОБРАБОТКИ
						Гриф
	Тил изделия 15Д419.00.000-01
	Номер о.лыта HF-10					N листа 1
	Дата 15.02		.2015			Таблица
		Время	Т1	Т2	13	Т4
		с		*С	®С	•с
			ТП11Э-07	ТП110-07	ТП11С-07	ТП110-07
ФАЙЛ ЮООХ.ГгЗ			32110	32109	32108	32107
		погр.геах	3,00	3,00	3,00	3,00
		“огр.пип	-3,00	-3,00	-3,00	-3,00
		нач.ур.
		-10,00	22,53	22,30	22,56	22,28
		-3,90	22,51	22,29	22, 55	22,28
		-9,50	22,51	22,29	22,57	22,27
		-9,70	22,53	22,28	22, 57	22,29
		-9, 60	22,52	22,26	22,55	22,27
		-9,50	22,51	22,30	22,56	22,27
		-9,40	22,53	22,29	22,57	22,29
		-9,30	22,52	22,28	22,57	22,28
		-9,20	22,53	22,28	22,56	22,23
		-9,10	22,52	22,28	22,56	22,28
		-9,00	22,53	22,28	22,56	22,27
		-3,90	22,53	22,29	22,55	22,27
		-3,-50	22,53	22,30	22, 57	22,29
		-8,70	22,52	22,29	22,58	22,26
		-8,60	22,53	22,26	22,56	22,27
		-8,50	22,52	22,29	22,56	22,28
		-8,40	22,52	22,29	22,56	22,27
		-8,30	22,S2	22,28	22,S6	22,28

Рисунок 3.22 - Окно просмотра таблиц результатов

Большую часть окна занимает поле предварительного просмотра таблиц результатов. Таблица состоит из элементов:

• - заголовок, содержащий тип изделия, номер опыта, дату испытания, номер листа, гриф секретности;

• - столбец «время»;

• - столбцы результатов обработки каналов, входящих в выбранную группу печати.

Слева от поля предварительного просмотра расположены кнопки:

• - «Выбрать следующую»;

• - «Выбрать предыдущую»;

• - «Выбор режима печати»;

• - «Печать»;

• - «Экспорт таблицы в формат Word»;

• - «Выход».

  						Лист
  					АП 0.045.6214 РЭ	47
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

Кнопки «Выбрать следующую» и «Выбрать предыдущую» позволяют переключать предварительный просмотр на другие группы печати.

По нажатию кнопки «Выбор режима печати» над кнопками появляется поле ввода с выпадающим меню, предлагающим несколько режимов печати:

• - «Секретно» - устанавливается гриф «Секретно» в заголовке документа;

• - «Не секретно» - не устанавливается никаких грифов секретности;

• - «ДСП» - устанавливается гриф «ДСП»;

• - «Без шапки» - удаляется заголовок документа.

До нажатия кнопки «Выбор режима печати» ни один из режимов не установлен, печать таблицы невозможна. По нажатию кнопки «Печать» открывается стандартное окно настроек печати. По нажатию кнопки «Выход» происходит возврат к основному меню программы.

Пункт «ГХД на опыте» предназначен для автоматизированного составления отчета о градуировочных характеристиках датчиков, использованных в активном опыте. В нижней части окна расположены кнопки:

• - «Печать»;

• - «Экспорт в RTF»;

• - «Гор»;

• - «Вер»;

• - «Закрыть».

Кнопка «Печать» предназначена для отправки отчета на печать. По нажатию кнопки открывается стандартное диалоговое окно настроек печати.

По нажатию кнопки «Экспорт в RTF» текущий протокол сохраняется на жестком диске ПК в виде текстового файла в формате RTF (*.rtf).

Кнопки «Гор» и «Вер» изменяют ориентацию страниц. По нажатию кнопки «Гор» устанавливается «альбомная» ориентация страниц, по нажатию кнопки «Вер» - «книжная».

Кнопка «Закрыть» возвращает в основное меню программы.

3.3.2 Регистрация и обработка сигналов тензометрических датчиков и датчиков деформации

• 3.3.2.1 Тензометрические датчики входят в состав тензометрических ИК.

К тензометрическим датчикам относятся датчики давления и силы, несущие информацию об измеряемой величине в напряжении разбаланса тензометрического моста.

Датчики деформации входят в состав деформационных ИК.

К датчикам деформации относятся тензорезисторы, преобразующие воспринимаемую деформацию в изменение сопротивления, которое определяется методом включения тензорезистора в плечо простого моста с измерением напряжения разбаланса.

Последовательность действий при работе с тензометрическими ИК и деформационными ИК соответствует п. 3.3.1.2.

• 3.3.2.2 ГХД тензометрических датчиков содержат следующие параметры:

• - заводской номер датчика;

• - тип датчика;

• - дата аттестации;

• - дата окончания срока годности;

• - температура при поверке, °C;

• - коэффициент температурной чувствительности;

• - сопротивление кабеля при аттестации, Ом;

• - сопротивление диагонали, Ом;

• - чувствительность

• - напряжение питания, В;

• - номинал;

• - размерность параметра датчика;

• - размерность выхода датчика;

• - градуировочная таблица;

  					АП 0.045.6214 РЭ	Лист
  						49
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

Поле «Тип датчика» содержит тип чувствительного элемента.

Поля «Дата аттестации» и «Дата окончания срока годности» определяют срок использования данного датчика при проведении измерений. В поле «Температура при поверке» вносится информация о температуре среды, при которой проводилась поверка датчика.

В поле «Температура при поверке» вносится информация о температуре среды, при которой проводилась поверка датчика.

В поле «Коэффициент температурной чувствительности» вводится коэффициент температурной чувствительности датчика из документов на датчик.

В поле «Сопротивление кабельной линии при поверке» вводится значение, равное нулю при шестипроводной схеме подключения датчика (в этом случае принимается также равным нулю сопротивление кабеля на опыте, задаваемое в таблице служебных данных к опыту). При четырехпроводной схеме подключения вносится значение из документов на датчик.

В поле реквизита «Сопротивление диагонали» при измерениях силы и давления вводится сопротивление диагонали тензодатчика, при измерении деформации вводится начальное сопротивление тензорезистора. Сопротивления выражаются в омах.

В поле реквизита «Чувствительность» вводится коэффициент тензочувствительности тензорезистора (величина безразмерная). Реквизит используется при измерениях деформации.

Поле «Напряжение питания датчика» используется в расчетах только тогда, когда выход датчика задан в относительных единицах (мВ/B или В/В). Напряжение питания задается в вольтах.

Единицы измерения величины, воспринимаемой датчиком, (задается в поле «Размерность параметра датчика») и единицы измерения результатов обработки должны иметь одинаковую размерность.

Размерность единицы измерения результатов регистрации совпадает с размерностью единиц измерения выхода датчика (задается в поле «Размерность выхода датчика»).

Поле «Номинал» задается в единицах измерения, заданных параметром «Размерность параметра датчика».

Градуировочная таблица, расположенная в правой части окна, используется при измерениях давления и силы. В первом столбце указаны значения величины, воспринимаемой датчиком, во втором столбце -соответствующие значения выхода датчика (в единицах измерений, заданных параметрами «Размерность параметра датчика» и «Размерность выхода датчика» соответственно).

• 3.3.2.3 Таблица исходных данных соответствует описанной в п. 3.3.1.3.

Реквизит «Вид параметра» для тензометрических ИК должен принимать одно из следующих значений:

• - «Давление (абс.)»;

• - «Давление (изб.)»;

• - «Усилие»;

• - «Момент»;

• - «Деформация»;

Для вида параметра «Давление (абс.)» (абсолютное давление) в расчетах предусмотрено введение поправки на величину атмосферного давления (+Ратм).

Для всех остальных видов параметра поправка на величину атмосферного давления не вводится.

Реквизит «Признак подготовки канала» для тензометрических ИК должен принимать значение «тензометрический».

Реквизит «Ябаланс» используется при измерении деформации и принимает значение балансировочного сопротивления мостовой схемы тензорезистора, в омах.

3.3.3 Регистрация и обработка сигналов потенциометрических датчиков

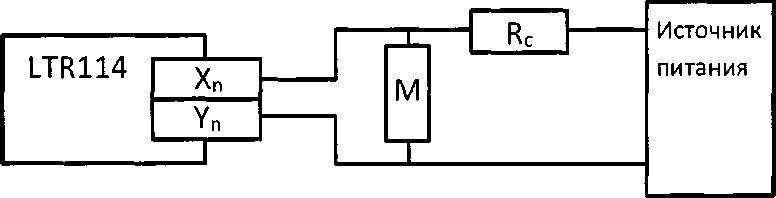

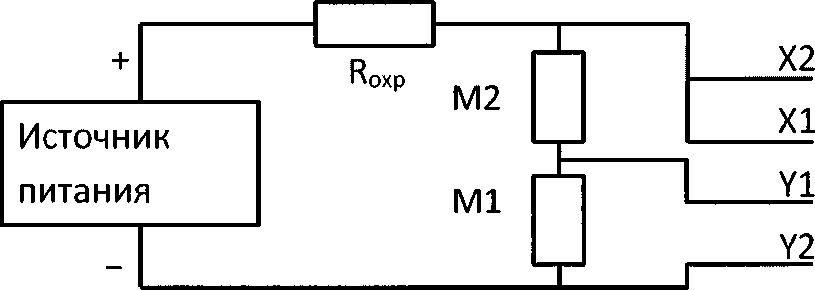

• 3.3.3.1 Потенциометрические датчики входят в состав потенциометрических ИК.

К потенциометрическим датчикам относятся датчики давления, перемещения и угла поворота, несущие информацию об измеряемой величине в отношении сопротивления датчика к номинальному сопротивлению, в диапазоне от 0 до 1.

Последовательность действий при работе с потенциометрическими ИК соответствует описанной в п. 3.3.1.1.

3.3.3.2ГХД потенциометрических датчиков содержат следующие исходные данные о датчике:

• - заводской номер датчика;

• - тип датчика;

• - дата аттестации;

• - дата окончания срока годности;

• - сопротивление потенциометра, Ом;

• - вид измеряемого давления;

• - напряжение питания, В;

• - номинал;

• - размерность параметра датчика;

• - размерность выхода датчика;

• - градуировочная таблица;

В поле «Сопротивление потенциометра, Ом» заносится полное сопротивление потенциометрического датчика, в омах.

Реквизит «Вид измеряемого давления» может принимать значения:

• - «Абсолютное» - для датчиков абсолютного давления;

• - «Избыточное» - для датчиков избыточного давления;

  						Лист
  					АП 0.045.6214 РЭ	52
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

• - «-» (прочерк) - для других датчиков.

Остальные реквизиты заполняются аналогично п. 3.3.1.2.

• 3.3.3.3 Таблица исходных данных для регистрации потенциометрических ИК соответствует описанной в п. 3.3.1.3.

Реквизит «Вид параметра» может принимать значения «Давление» и «Перемещение».

Реквизит «Признак подготовки канала» должен принять значение «Потенциометрический».

Реквизиты «Номер канала питания макс.» и «Номер канала питания мин.» устанавливают каналы, регистрирующие напряжение питание потенциометрического датчика.

3.3.4 Регистрация и обработка сигналов температурных датчиков с термометрами сопротивления

• 3.3.4.1 Температурные датчики с термометрами сопротивления входят в состав температурных ИК с термометрами сопротивления.

Последовательность действий при работе с температурным ИК с термометрами сопротивления соответствует описанной в п. 3.3.1.1.

• 3.3.4.2 ГХД термометров сопротивления содержат следующие поля:

• - заводской номер датчика;

• - тип датчика;

• - дата аттестации;

• - дата окончания срока годности;

• - размерность параметра датчика;

• - размерность выхода датчика;

• - градуировочная таблица;

Заполнение полей аналогично описанному в п. 3.3.1.2.

• 3.3.4.3 Таблица исходных данных для регистрации температурных ИК с термометрами сопротивления соответствует описанной п. 3.3.1.3.

  						Лист
  					АП 0.045.6214 РЭ	53
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

Реквизит «Вид параметра» должен принимать значение «Т ермосопротивление».

Реквизит «Признак подготовки канала» должен принять значение «Температурный».

Реквизит «Питание датчика» принимает значения «Внутреннее», для ИК с внутренним питанием или «Внешнее» - для ИК с внешним питанием.

При внутреннем питании реквизит «Напряжение питания» принимает значение напряжения питания датчика.

При внешнем питании реквизиты «Номер канала питания макс.» и «Номер канала питания мин.» задают каналы, регистрирующие питание датчика.

3.3.5 Регистрация и обработка сигналов температурных датчиков с термопарами

• 3.3.5.1 Температурные датчики с термопарами входят в состав температурных ИК с термопарами.

Последовательность действий при работе с температурными ИК с термопарными датчиками соответствует описанной п. 3.3.1.1.

3.3.5.2ГХД термопарных датчиков содержат следующие исходные данные о датчике:

• - заводской номер датчика;

• - тип датчика;

• - дата аттестации;

• - дата окончания срока годности;

• - чувствительность;

• - размерность параметра датчика;

• - размерность выхода датчика;

• - градуировочная таблица;

Поля заполняются аналогично описанному в п.3.3.1.2.

• 3.3.5.3 Таблица исходных данных для регистрации температурных ИК с термопарными датчиками соответствует описаной п. 3.3.1.3.

Реквизит «Вид параметра» должен принимать значение «Термопара».

Реквизит «Признак подготовки канала» должен принять значение «Температурный».

3.3.6 Регистрация и обработка сигналов вибрационных датчиков

• 3.3.6.1 Вибрационные датчики входят в состав вибрационных ИК. К вибрационным датчикам относятся индуктивные и пьезоэлектрические акселерометры, вибропреобразователи и датчики акустических давлений, несущие информацию об измеряемой величине в высокочастотном выходном напряжении.

Последовательность действий при работе с вибрационными ИК соответствует описанной в п. 3.3.1.1.

• 3.3.6.2 ГХД вибрационных датчиков содержат следующие исходные данные о датчике:

• - заводской номер датчика;

• - тип датчика;

• - дата аттестации;

• - дата окончания срока годности;

• - чувствительность

• - размерность чувствительности;

• - нижняя граница диапазона параметра;

• - верхняя граница диапазона параметра;

• - напряжение питания, В;

• - номинал;

• - размерность параметра датчика;

• - размерность выхода датчика;

• - градуировочная таблица;

  						Лист
  					АП 0.045.6214 РЭ	55
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

В поля «Чувствительность» и «Размерность чувствительности» заносят, соответственно, численное значение и единицы измерения чувствительности вибродатчика.

В поля «Нижняя граница диапазона параметра» и «Верхняя граница диапазона параметра» заносят, соответственно, нижнюю и верхнюю границы диапазона измерения вибродатчика.

Остальные поля заполняются аналогично описанному в п. 3.3.1.2.

• 3.3.6.3 Таблица исходных данных при работе с вибрационным ИК соответствует описанной в п 3.3.1.3.

3.3.7 Регистрация и обработка сигналов частотных датчиков

• 3.3.7.1 Частотные датчики входят в состав частотных ИК.

К частотным датчикам относятся турбинные датчики объемного расхода жидкости и вибрационно-частотные датчики давления, несущие информацию об измеряемой величине в частоте выходного синусоидального сигнала.

Последовательность действий при работе с частотным ИК соответствует описанной в п. 3.3.1.1.

• 3.3.7.2 ГХД частотных датчиков содержат следующие параметры:

• - заводской номер датчика;

• - тип датчика;

• - дата аттестации;

• - дата окончания срока годности;

• - температура при поверке, °C;

• - ГХД Частота/Девиация;

• - начальная частота датчика;

• - размерность параметра датчика;

• - размерность выхода датчика;

• - градуировочная таблица;

  						Лист
  					АП 0.045.6214 РЭ	56
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

В поле «ГХД Частота/Девиация» указывается, какая величина приведена в градуировочной таблице - частота сигнала датчика или девиация частоты (отклонение от начальной частоты с учетом знака).

В поле «Начальная частота датчика» указывается начальная частота, если в градуировочной таблице приводится девиация частоты.

Девиация частоты не используется для датчиков объемного расхода жидкости.

Остальные поля заполняются аналогично описанному в п. 3.3.1.2

• 3.3.7.3 Таблица исходных данных для регистрации частотных ИК соответствует описанной в п. 3.3.1.3.

Реквизит «Вид параметра» может принимать значения «Давление», «Расход».

Реквизит «Признак подготовки канала» должен принять значение «Частотный».

3.3.8 Регистрация и обработка сигналов сигнальных датчиков

• 3.3.8.1 Сигнальные датчики входят в состав сигнальных ИК.

К сигнальным датчикам относятся контактные пары, фотодиодные датчики и перегорающие проволоки, несущие информацию о времени наступления единичного события.

Последовательность действий при работе с сигнальными ИК соответствует описанному в п. 3.3.1.1.

• 3.3.8.2 ГХД сигнальных датчиков содержат следующие параметры:

• - заводской номер датчика;

• - тип датчика;

• - дата аттестации;

• - дата окончания срока годности;

• - нижняя уставка;

• - верхняя уставка;

  					АП 0.045.6214 РЭ	Лист
  						57
  Изм.	Лист	№ докум.	Подпись	Дата

• - нижняя граница диапазона параметра;

• - верхняя граница диапазона параметра;

• - напряжение питания;

• - номинал;

• - градуировочная таблица;

В поле «Верхняя уставка» заносят порог измеряемого сигнала, при превышении которого сигнал воспринимается как логическая единица.

В поле «Нижняя уставка» заносят порог значения измеряемого сигнала, ниже которого сигнал воспринимается как логический нуль.

Остальные поля заполняют аналогично описанному в п. 3.3.1.2.

• 3.3.8.3 Таблица исходных данных для регистрации сигнальных ИК соответствует описанной в п. 3.3.1.3.

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

  					АП 0.045.6214 РЭ	Лист
  						58
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

• 4 Техническое обслуживание

4.1 Общие указания

Техническое обслуживание ИВК «Луч-М» производится специалистом, занимающимся обслуживанием вычислительной техники.

Протирку контактов разъемов спиртом проводить в крайнем случае. Внутренние разъемы без нужды расстыковывать не рекомендуется.

4.2 Меры безопасности

Обслуживание ИВК «Луч-М» должно проводиться специалистом, имеющим разрешение на проведение работ с электроустановками с напряжением до 1000 В.

Снятие крышек с компонентов ИВК «Луч-М» производить только при отключенном электропитании.

4.3 Порядок технического обслуживания

Требуется обслуживание, принятое для средств вычислительной техники и средств измерений. Достаточно снять крышки и удалить при помощи пылесоса пыль с плат установки измерительной LTREU-16-1. Удаление пыли производить не реже одного раза в год.

При необходимости заменить измерительный модуль следует выключить питание выключателем на задней панели установки измерительной LTREU-16-1, отсоединить все внешние подключения модуля и аккуратно отвинтить верхний и нижний винты на передней панели модуля и выполнить переустановку.

Устанавливать измерительные модули следует аккуратно, строго по направляющим. Перед установкой убедитесь, что контакты интерфейсного разъема модуля не повреждены и не загрязнены. После установки следует закрутить оба крепежных винта панели.

Запрещается устанавливать в установку измерительную LTREU-16-1 или вынимать из нее измерительные модули с подключенным пользовательским разъемом.

Запрещается эксплуатировать измерительные модули с незавинченными крепежными винтами передней панели.

Шестигранные винты разъемов на передних панелях измерительных модулей должны быть завинчены.

4.4 Техническое освидетельствование. Методика поверки

• 4.4.1 Общие сведения

Методика поверки устанавливает методы и средства первичной и периодической поверки ИВК «Луч-М».

Межповерочный интервал - один год. По результатам эксплуатации, по согласованию с ГЦИ СИ «СНИИМ» межповерочный интервал может быть увеличен.

Поверку проводит Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (Россия, 630004, г. Новосибирск, пр. Димитрова, 4, ФГУП «СНИИМ», т. 10-16-18,  10-08-43) и другие

метрологические органы, аккредитованные на право поверки по данному виду измерений.

Первичная поверка может быть совмещена с приемо-сдаточными испытаниями, если в них принимает участие представитель аккредитованного метрологического органа.

Допускается проведение поверки отдельных измерительных каналов и отдельных автономных блоков из состава ИВК «Луч-М» с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 4.4.2 Операции поверки

При проведении поверки выполняют операции, указанные в таблице 4.1.

Таблица 4.2 - Перечень основных и вспомогательных средств поверки

Номер пункта РЭ	Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования или технические требования.
4.4.7.3, 4.4.7.7	«В1-12». Прибор для поверки вольтметров дифференциальный. Технические требования согласно 2.085.006 ТО.
4.4.7.3,4.4.7.4, 4.4.7.5,4.4.7.6, 4.4.7.8	«Р4831». Магазин сопротивлений. Технические требования согласно 2.704.001 ПС
4.4.7.9,4.4.7.10	«ГЗ-110». Генератор сигналов низкочастотный прецизионный. Технические требования согласно 3.265.026 РЭ
4.4.7.9	«DMM4040». Мультиметр цифровой прецизионный. Предел допускаемых значений относительной погрешности измерения электрического сопротивления в диапазоне от 0 до 10 Ом: ±0,04%; в диапазоне от 0 до 200 Ом: ±0,015%. Предел допускаемых значений относительной погрешности измерения напряжения постоянного тока в диапазоне от 0 до 100 мВ: ±0,01%; в диапазоне от 0 до 10 В: ±0,004%. Предел допускаемых значений измерения силы постоянного тока в диапазоне от 0 до 10 А: ±0,21%
4.4.7.10,4.4.7.11	«43-38». Частотомер электронно-счетный. Технические требования согласно ЕЭ2.721.087 РЭ

• 4.4.4 Требования безопасности

Во время подготовки к поверке и при ее проведении необходимо соблюдать правила техники безопасности и производственной санитарии в электронной промышленности, правила техники безопасности при эксплуатации электроустановок и требования, установленные технической документацией на используемые при поверке средства поверки.

• 4.4.5 Условия проведения поверки

Поверку проводят при соблюдении следующих условий:

• - температура окружающей среды, °C...................от плюс 15 до плюс 35;

• - относительная влажность, %....................................................от 30 до 80;

• - атмосферное давление, кПа (мм рт.ст)........от 84 до 106(от 630 до 795);

• 4.4.6 Подготовка к поверке

Для проведения поверки необходимо:

• - обеспечить беспрепятственность визуального контроля, свободный доступ ко всем комплектующим и соединениям ИВК «Луч-М» на рабочем месте обеспечить удобство работы;

• - подготовить дополнительные кабели, нагрузки и переходники из комплекта ИВК «Луч-М» и средств поверки;

  					АП 0.045.6214 РЭ	Лист
  						62
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

• - систему и средства поверки включить, дать приборам прогреться не менее 30 минут.

• 4.4.7 Проведение поверки

• 4.4.7.1 Внешний осмотр

Результаты внешнего осмотра ИВК «Луч-М» считаются положительными, если выполняются следующие условия:

• - установки измерительные LTREU-16-1 закреплены в стойках четырьмя винтами;

• - на корпусах установок измерительных LTREU-16-1 отсутствуют трещины, пробоины, вмятины;

• - незанятые гнезда для измерительных модулей закрыты заглушками;

• - винты крепления измерительных модулей LTR11, LTR22, LTR51, LTR114, LTR212, модулей управления LTR41 и заглушек завинчены.

• - на корпусе ПК и экране монитора отсутствуют трещины, пробоины, вмятины;

• - корпус ПК закреплен четырьмя винтами;

• - на клавиатуре и мыши нет загрязнений;

• - все клавиши клавиатуры установлены на своих местах;

• - кнопки мыши издают при нажатии характерный щелчок;

• 4.4.7.2 Проверка идентификационных данных программного обеспечения В основном меню ПО ИВК «Луч-М» выбрать пункт «Дополнительно», в

открывшемся подменю выбрать пункт «Проверка хэш-суммы».

Результаты проверки считаются положительными, если значение идентификационных данных ПО соответствуют идентификационным данным, приведенным в таблице 1.2.

• 4.4.7.3 Проверка диапазона измерения и пределов допускаемых значений приведенной погрешности измерения тензометрических ИК

  						Лист
  					АП 0.045.6214 РЭ	63
  Изм.	Лист	№ докум.	Подпись	Дата

Проверку диапазона и пределов допускаемых значений приведенной погрешности измерения тензометрических ИК проводить следующим образом:

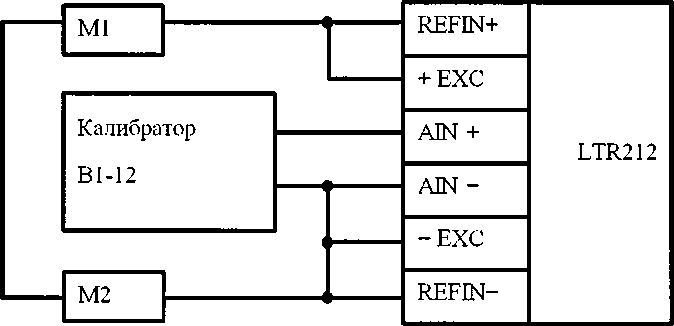

а) собрать ИК в соответствии с рисунком 4.1;

ЕХС+, ЕХС-, REFIN+, REFIN-, AIN+, AIN- - соответствующие контакты разъема модуля LTR212; Ml, М2 - магазины сопротивлений

Рисунок 4.1 - Схема поверки тензометрического ИК

б) запустить ПО ИВК «Луч-М»;

в) выбрать пункт основного меню «Подготовка к опыту», подпункт «Библиотека датчиков», создать новый датчик, открыть окно «Редактирование», заполнить поля в соответствии с таблицей 4.3. Градуировочная таблица заполняется в соответствии с таблицей 4.4;

Продолжение таблицы 4.3

1	2
Напряжение питания, В	5
Размерность параметра	мВ
Дата окончания срока годности	Следующий день после текущей поверки
Размерность выхода датчика	мВ/В
Градуировочная таблица	В соответствии с таблицей 4.4
Чувствительность	-

Таблица 4.4

Выход ИК, мВ	Выход датчика, мВ/В
-10	-2,0
0	0
10	2,0

г) выбрать пункт основного меню «Подготовка к опыту», подпункт «Ввод исходных данных», создать новый опыт, ввести исходные данные в соответствии с таблицей 4.5;

Продолжение таблицы 4.5

1	2
Напряжение питания, В	5
Номер канала питанияUnum мин.	0
Номер канала питанияUnum макс.	0
Сопротивление кабеля, Ом	Действительное значение сопротивления линии питания с точностью ±0,5 Ом
Токоограничивающее сопротивление, Ом	0
Частота опроса, Гц	Не менее 1000
Нижняя граница диапазона измерения	-10
Верхняя граница диапазона измерения	10
Единица измеряемой величины	мВ
Погрешность измерения, %	0,1

д) выбрать пункт меню «Настройка», подменю «Калибровка», провести калибровку проверяемого ИК;

е) выбрать пункт основного меню «Опыт», подпункт «Опыт автономный», запустить регистрацию;

ж) задать на калибраторе поочередно калибровочные уровни из таблицы 4.6, регистрировать каждый калибровочный уровень в течении 5-10 секунд, по окончании регистрации калибровочных уровней зарегистрировать нулевой уровень в течении 5-10 секунд, завершить регистрацию;

и) выбрать пункт основного меню «Обработка», ввести исходные данные для обработки в соответствии с таблицей 4.7;

к) для каждого ИК, на каждом калибровочном уровне рассчитать среднее значение, приведенную погрешность результатов измерения;

Таблица 4.7

Реквизит		Значение
Признак обработки калибровок		Д
Признак обработки нулей		П
Признак расчета импульса		Не считать
Время начала процесса, с		0
Интервалы временной шкалы	Время [с]	150
	Шаг	0,1
Алгоритм сглаживания/поиска		Скользящее окно: 1
Доверительная вероятность		0,99
Коэффициент доверительной вероятности		3
Выборка постоянного уровня		1000
Интервал анормальности при усреднении (%)		1
Нижняя граница стационарного участка, с		0
Верхняя граница стационарного участка, с		55
Формат выдачи времени		8.5
Формат выдачи параметра		8.5
Формат выдачи импульса		8.5
Формат выдачи отклонений		8.5

л) повторить операции для каждого ИК;

м) результаты проверки считать удовлетворительными, если полученные значения приведенной погрешности удовлетворяют требованиям п. 1.2.2.

При отрицательных результатах проверки по данному пункту ИВК «Луч-М» бракуют и дальнейшую поверку не проводят.

• 4.4.7.4 Проверка диапазона измерения и пределов допускаемых значений приведенной погрешности измерения потенциометрических ИК

Проверку диапазона и пределов допускаемых значений приведенной погрешности измерения потенциометрических ИК проводить следующим образом:

а) собрать ИК в соответствии с рисунком 4.2;

Ro_Xp - токоограничивающее (охранное) сопротивление (1500 Ом); Ml, М2 - магазины сопротивлений; XI, Х2, Yl, Y2 - соответствующие контакты пользовательского разъема LTR11

Рисунок 4.2 - Схема поверки потенциометрического ИК

б) запустить ПО ИВК «Луч-М»;

в) измерить выходное напряжение источника питания цифровым мультиметром DMM4040 (погрешность измерения 0,004%);

г) войти в режим «Библиотека датчиков», создать новый датчик, открыть окно «Редактирование», заполнить поля в соответствии с таблицей 4.8. Градуировочную таблицу заполнить в соответствии с таблицей 4.9;

е) выбрать пункт меню «Настройка», подменю «Калибровка», провести калибровку проверяемого ИК;

ж) войти в режим «Регистрация», запустить регистрацию;

и) задать на магазинах сопротивлений поочередно калибровочные уровни из таблицы 4. И регистрировать каждый калибровочный уровень в течении 5 -10 секунд, установить нулевой уровень, регистрировать в течении 10 - 15 секунд, завершить регистрацию;

Таблица 4.11

Номер калибровочного уровня	1	2	3	4	5
Сопротивление магазина Ml, Ом	0	500	1000	1500	2000
Сопротивление магазина М2, Ом	2000	1500	1000	500	0
Выход ИК, В	0,00	1,25	2,50	3,75	5,00

к) войти в режим «Обработка», ввести исходные данные для обработки в соответствии с таблицей 4.12;

л) для каждого ИК, на каждом калибровочном уровне рассчитать среднее значение и приведенную погрешность результатов измерения;

м) повторить операции для каждого ИК;

н) результаты проверки считать удовлетворительными, если полученные значения приведенной погрешности удовлетворяют требованиям п. 1.2.2.

При отрицательных результатах проверки по данному пункту ИВК «Луч-М» бракуют и дальнейшую поверку не проводят.

• 4.4.7.5 Проверка диапазона измерения и пределов допускаемых значений приведенной погрешности измерения температурных ИК с термометрами сопротивления (внутреннее питание)

Проверку проводить следующим образом:

а) собрать ИК в соответствии с рисунком 4.3;

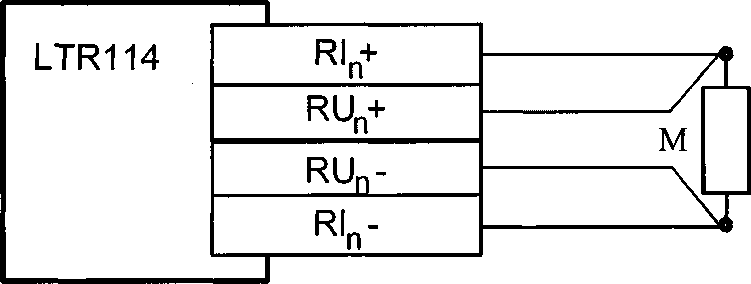

RI_n+; RU_n+; RU_n-; RI_n- - контакты разъема модуля LTR114; М - магазин сопротивлений

Рисунок 4.3 - схема поверки температурного ИК с термометрами сопротивления (внутреннее питание)

б) запустить ПО ИВК «Луч-М»;

в) войти в режим «Библиотека датчиков», создать новый датчик, открыть окно «Редактирование», заполнить поля в соответствии с таблицей 4.13. Градуировочную таблицу заполнить в соответствии с таблицей 4.14;

Таблица 4.13

Параметр	Значение
Заводской номер датчика	Определяется датой проведения поверки
Тип датчика	Температурный с термометрами сопротивления (имитатор)
Дата аттестации	Дата проведения поверки
Размерность параметра датчика	Ом
Дата окончания срока годности	Следующий день после поверки
Размерность выхода датчика	Ом
Чувствительность	-
Градуировочная таблица	Таблица 4.14

Таблица 4.14

Выход датчика, Ом	Выход ИК, Ом
0	0
400	400

г) войти в режим «Ввод исходных данных», создать новый опыт, ввести исходные данные в соответствии с таблицей 4.15;

Продолжение таблицы 4.15

1	2
Номер канала питания Unum макс.	0
Сопротивление кабеля, Ом	0
Токоограничивающее сопротивление, Ом	0
Частота опроса, Гц	Не менее 1000
Нижняя граница диапазона измерения	0
Верхняя граница диапазона измерения	400
Единица измеряемой величины	Ом
Погрешность измерения, %	0,1

д) войти в режим «Регистрация», запустить регистрацию;

е) задать на магазине сопротивлений поочередно калибровочные уровни из таблицы 4.16 регистрировать каждый калибровочный уровень в течении 5 -10 секунд, установить нулевой уровень, регистрировать в течении 10 - 15 секунд, завершить регистрацию;

ж) войти в режим «Обработка», ввести исходные данные для обработки в соответствии с таблицей 4.17;

Продолжение таблицы 4.17

1	2
Интервал анормальности при усреднении (%)	1
Нижняя граница стационарного участка, с	0
Верхняя граница стационарного участка, с	25
Формат выдачи времени	8.5
Формат выдачи параметра	8.5
Формат выдачи импульса	8.5
Формат выдачи отклонений	8.5

и) для каждого ИК, на каждом калибровочном уровне рассчитать среднее значение и приведенную погрешность результатов измерения.

к) повторить операции для каждого ИК;

л) результаты проверки считать удовлетворительными, если полученные значения приведенной погрешности удовлетворяют требованиям п. 1.2.2.

При отрицательных результатах проверки по данному пункту ИВК «Луч-М» бракуют и дальнейшую поверку не проводят.

• 4.4.7.6 Проверка диапазона измерения и пределов допускаемых значений приведенной погрешности измерения температурных ИК с термометрами сопротивления (внешнее питание)

Проверку проводить следующим образом:

а) собрать ИК в соответствии с рисунком 4.5;

X_n, Y_n - контакты разъема модуля LTR114; М - магазин сопротивлений; Re - охранное сопротивление

Рисунок 4.5 - Схема поверки температурного ИК и термометрами сопротивления (внешнее питание)

б) запустить ПО ИВК «Луч-М»;

в) измерить выходное напряжение источника питания цифровым мультиметром DMM4040 (погрешность 0,004). Измерить охранное сопротивление R< цифровым мультиметром DMM4040.

г) войти в режим «Библиотека датчиков», создать новый датчик, открыть окно «Редактирование», заполнить поля в соответствии с таблицей 4.18. Градуировочную таблицу заполнить в соответствии с таблицей 4.19;

Таблица 4.18

Параметр	Значение
Заводской номер датчика	Определяется датой проведения поверки
Тип датчика	Температурный с термометрами сопротивления (имитатор)
Дата аттестации	Дата проведения поверки
Размерность параметра датчика	Ом
Дата окончания срока годности	Следующий день после поверки
Размерность выхода датчика	Ом
Чувствительность	-
Градуировочная таблица	Таблица 4.19

д) войти в режим «Ввод исходных данных», создать новый опыт, ввести исходные данные в соответствии с таблицей 4.20

и) войти в режим «Обработка», ввести исходные данные для обработки в соответствии с таблицей 4.22;

Таблица 4.22

Реквизит		Значение
Признак обработки калибровок		Д
Признак обработки нулей		П
Признак расчета импульса		Не считать
Время начала процесса, с		0
Интервалы временной шкалы	Время [с]	150
	Шаг	0,1
Алгоритм сглаживания/поиска		Скользящее окно: 1
Доверительная вероятность		0,99
Коэффициент доверительной вероятности		3
Выборка постоянного уровня		1000
Интервал анормальности при усреднении, %		1
Нижняя граница стационарного участка, с		0
Верхняя граница стационарного участка, с		25
Формат выдачи времени		8.5
Формат выдачи параметра		8.5
Формат выдачи импульса		8.5
Формат выдачи отклонений		8.5

к) для каждого ИК, на каждом калибровочном уровне рассчитать среднее значение и приведенную погрешность результатов измерения;

л) повторить операции для каждого ИК;

м) Результаты проверки считать удовлетворительными, если полученные значения приведенной погрешности удовлетворяют требованиям п. 1.2.2.

При отрицательных результатах проверки по данному пункту ИВК «Луч-М» бракуют и дальнейшую поверку не проводят.

• 4.4.7.7 Проверка диапазона и пределов допускаемых значений приведенной погрешности измерения температурных ИК с термопарами

Проверку диапазона и пределов допускаемых значений приведенной погрешности измерения температурных ИК с термопарами проводить следующим образом:

а) собрать ИК в соответствии с рисунком 4.6;

X_n, Y_n, AGND - соответствующие контакты пользовательского разъема LTR114

Рисунок 4.6 - Схема поверки температурного ИК с термопарами

б) запустить ПО ИВК «Луч-М»;

в) войти в режим «Библиотека датчиков», создать новый датчик, открыть окно «Редактирование», заполнить поля в соответствии с таблицей 4.23. Градуировочную таблицу заполнить в соответствии с таблицей 4.24;

Таблица 4.26

Номер калибровочного уровня	1	2	3	4	5	6	7	8
Напряжение выхода калибратора, мВ	-400	-320	-240	-160	-80	0	80	160

Продолжение таблицы 4.26

Номер калибровочного уровня	9	10	11
Напряжение выхода калибратора, мВ	240	320	400

ж) войти в режим «Обработка», ввести исходные данные для обработки в соответствии с таблицей 4.27;

и) для каждого ИК, на каждом калибровочном уровне рассчитать среднее значение и приведенную погрешность результатов измерения;

к) повторить операции для каждого ИК;

л) результаты проверки считать удовлетворительными, если полученные значения приведенной погрешности удовлетворяют требованиям п. 1.2.2.

При отрицательных результатах проверки по данному пункту ИВК «Луч-М» бракуют и дальнейшую поверку не проводят.

• 4.4.7.8 Проверка диапазона измерений и предела допускаемой приведенной погрешности измерения деформационных ИК

Проверку диапазона измерений и предела допускаемой приведенной погрешности измерения деформационных ИК проводить следующим образом:

а) собрать ИК в соответствии со схемой на рисунке 4.7. Значение балансировочного сопротивления (200,0± 1,5) Ом;

Продолжение таблицы 4.28

1	2
Дата аттестации	Дата проведения поверки
Температура при поверке, °C	20
Коэффициент температурной чувствительности	0
Сопротивление кабеля при аттестации, Ом	0
Сопротивление диагонали, Ом	200
Номинал	100
Напряжение питания, В	5
Размерность параметра	мОм/Ом
Дата окончания срока годности	Следующий день после поверки
Размерность выхода датчика	мВ/В
Градуировочная таблица	-
Чувствительность	0,001

г) Выбрать пункт основного меню «Подготовка к опыту», подпункт «Ввод исходных данных», создать новый опыт, ввести исходные данные в соответствии с таблицей 4.29;

Продолжение таблицы 4.29

1	1
Сопротивление кабеля, Ом	Действительное   сопротивление линии питания датчика
Токоограничивающее сопротивление, Ом	200
Частота опроса, Гц	Не менее 1000
Нижняя граница диапазона измерения	-32,5
Верхняя граница диапазона измерения	32,5
Единица измеряемой величины	мОм/Ом
Погрешность измерения, %	0,25

д) выбрать пункт меню «Настройка», подменю «Калибровка», провести калибровку проверяемого ИК;

е) войти в режим «Регистрация», запустить регистрацию;

ж) задать на магазине сопротивлений поочередно калибровочные из таблицы 4.30 регистрировать каждый калибровочный уровень в течении 5-10 секунд, установить нулевой уровень, регистрировать в течении 10-15 секунд, завершить регистрацию;

и) Войти в режим «Обработка», ввести исходные данные для обработки в соответствии с таблицей 4.31;

Продолжение таблицы 4.31

1		2
Признак расчета импульса		Не считать
Время начала процесса, с		0
Интервалы временной шкалы	Время [с]	150
	Шаг	0,1
Алгоритм сглаживания/поиска		Скользящее окно: 1
Доверительная вероятность		0,99
Коэффициент доверительной вероятности		3
Выборка постоянного уровня		1000
Интервал анормальности при усреднении, %		1
Нижняя граница стационарного участка, с		0
Верхняя граница стационарного участка, с		55
Формат выдачи времени		8.5
Формат выдачи параметра		8.5
Формат выдачи импульса		8.5
Формат выдачи отклонений		8.5

к) Для каждого ИК, на каждом калибровочном уровне рассчитать среднее значение и приведенную погрешность результатов измерения;

л) Повторить операции для каждого ИК;

м) Результаты проверки считать удовлетворительными, если полученные значения приведенной погрешности удовлетворяют требованиям п. 1.2.2.

При отрицательных результатах проверки по данному пункту ИВК «Луч-М» бракуют и дальнейшую поверку не проводят.

• 4.4.7.9 Проверка диапазона измерений и предела допускаемых значений приведенной погрешности измерения вибрационных ИК

Проверку диапазона измерений и предела допускаемых значений приведенной погрешности измерения вибрационных ИК проводить следующим образом:

а) соединить коаксиальным кабелем выход генератора ГЗ-110, вход вольтметра и контакты Хи, экран коаксиального кабеля - с контактами Yn пользовательского разъема измерительного модуля LTR22, в соответствии с рисунком 4.8;

Xn, Yn- соответствующие контакты разъема модуля LTR22

Рисунок 4.8 - Схема поверки вибрационного ИК

б) запустить ПО ИВК «Луч-М»;

в) войти в режим «Библиотека датчиков», создать новый датчик, открыть окно «Редактирование», заполнить поля в соответствии с таблицей 4.32;

г) создать новый датчик (согласующее устройство), открыть окно редактирование, заполнить поля в соответствии с таблицей 4.33;

д) войти в режим «Ввод исходных данных», создать новый опыт, ввести исходные данные в соответствии с таблицей 4.34;

к) войти в режим «Обработка», ввести исходные данные для обработки в соответствии с таблицей 4.36;

л) для каждого ИК, на каждом калибровочном уровне рассчитать среднеквадратическое значение ускорения и отклонение среднеквадратического ускорения от номинального значения на калибровочном уровне;

м) для каждого ИК, на каждом калибровочном уровне рассчитать приведенную погрешность результатов измерения среднеквадратического ускорения.

н) повторить операции для каждого ИК;

п) результаты проверки считать удовлетворительными, если полученные значения приведенной погрешности удовлетворяют требованиям п. 1.2.2;

При отрицательных результатах проверки по данному пункту ИВК «Луч-М» бракуют и дальнейшую поверку не проводят.

• 4.4.7.10 Проверка диапазона измерений и пределов допускаемых значений приведенной погрешности измерения частотных ИК

  						Лист
  					АП 0.045.6214 РЭ	88
  Изм.	Лист	№ докум.	Подпись	Дата

Проверку диапазона измерений и пределов допускаемых значений приведенной погрешности измерения частотных ИК проводить следующим образом:

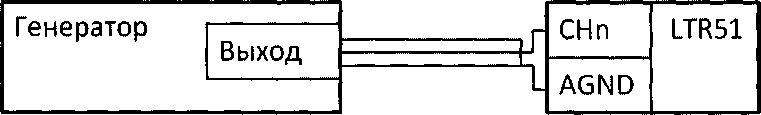

а) соединить коаксиальным кабелем выход генератора синусоидального сигнала ГЗ-110, вход частотомера и контакты СНп, экран коаксиального кабеля -с контактом AGND пользовательского разъема модуля LTR51, в соответствии с рисунком 4.9;

г) войти в режим «Ввод исходных данных», создать новый опыт, ввести исходные данные в соответствии с таблицей 4.38;

д) выбрать пункт меню «Настройка», подменю «Калибровка», провести калибровку проверяемого ИК;

е) установить амплитуду синусоидального сигнала 100 мВ (среднеквадратическое значение 70,7 мВ);

ж) войти в режим «Регистрация», запустить регистрацию.

и) задать на генераторе синусоидального сигнала поочередно калибровочные уровни из таблицы 4.39 регистрировать каждый калибровочный уровень в течении 5-10 секунд, установить нулевой уровень, регистрировать в течении 10-15 секунд, завершить регистрацию;

Таблица 4.39

Частота выходного сигнала, Гц	20	100	200	300	400	500
Измеренная частота, Гц	20	100	200	300	400	500

к) войти в режим «Обработка», ввести исходные данные для обработки в соответствии с таблицей 4.40;

л) для каждого ИК, на каждом калибровочном уровне рассчитать среднее значение и приведенную погрешность результатов измерения;

м) повторить операции для каждого ИК;

н) результаты проверки считать удовлетворительными, если полученные значения приведенной погрешности удовлетворяют требованиям п. 1.2.2.

При отрицательных результатах проверки по данному пункту ИВК «Луч-М» бракуют и дальнейшую поверку не проводят.

• 4.4.7.11 Проверка диапазона и пределов допускаемых значений относительной погрешности измерения сигнальных ИК

  						Лист
  					АП 0.045.6214 РЭ	91
  Изм.	Лист	№ докум.	Подпись	Дата

Проверку диапазона и пределов допускаемых значений относительной погрешности измерения сигнальных ИК проводить следующим образом:

а) подключить СЕВ «БФЧ» к модулю LTR41 и к электронно-счетному частотомеру в режиме измерения интервалов времени, в соответствии с рисунком 4.10.

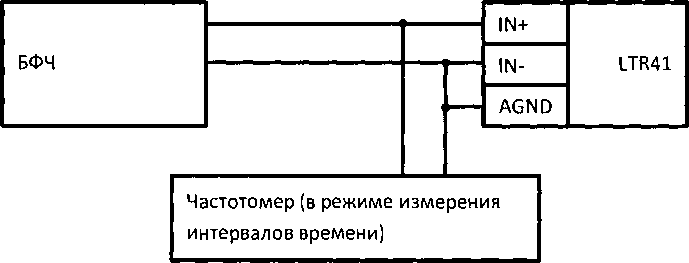

IN+, IN-, AGND - соответствующие контакты разъема LTR41 Рисунок 4.10 - Схема поверки сигнального ИК

б) запустить ПО ИВК «Луч-М»;

в) войти в режим «Библиотека датчиков», создать новый датчик, открыть окно «Редактирование», заполнить поля в соответствии с таблицей 4.41

г) войти в режим «Ввод исходных данных», создать новый опыт, ввести исходные данные в соответствии с таблицей 4.42;

Таблица 4.43

Реквизит		Значение
Признак обработки калибровок		д
Признак обработки нулей		д
Признак расчета импульса		Не считать
Время начала процесса, с		0
Интервалы временной шкалы	Время [с]	1000
	Шаг	0,001
Алгоритм сглаживания/поиска		Единичное срабатывание
Доверительная вероятность		0,99
Коэффициент доверительной вероятности		3
Выборка постоянного уровня		100
Интервал анормальности при усреднении, %		1
Нижняя граница стационарного участка, с		1
Верхняя граница стационарного участка, с		1
Формат выдачи времени		8.5
Формат выдачи параметра		8.5
Формат выдачи импульса		8.5
Формат выдачи отклонений		8.5

и) для каждого срабатывания, каждого ИК, рассчитать относительную погрешность 5 измерения момента времени срабатывания контактного датчика по формуле

эт

где Т_эт - момент времени, зарегистрированный частотомером;

Тивк~ момент времени, зарегистрированный ИВК «Луч-М»;

к) повторить операции для каждого ИК;

л) результаты проверки считать удовлетворительными, если полученные значения приведенной погрешности удовлетворяют требованиям 1.2.3.

При отрицательных результатах проверки по данному пункту ИВК «Луч-М» бракуют и дальнейшую поверку не проводят.

4.4.8 Оформление результатов поверки

Положительные результаты поверки оформляют в соответствии с действующими нормативными документами.

Поверительные клейма наносят в соответствии с действующими

нормативными документами.

Отрицательные результаты поверки оформляют в соответствии с действующими нормативными документами.

5 Текущий ремонт

5.1 При выходе из строя измерительного модуля - заменить модуль аналогичным в соответствии с разделом 6 настоящего РЭ. При выходе из строя установки измерительной LTREU-16-1- извлечь измерительные модули из установки измерительной LTREU-16-1, установить их в исправную установку измерительную LTREU-16-1, подключить в соответствии с разделами 4, 6 настоящего РЭ.

Неисправный компонент направить в ЗАО «Л Кард» для ремонта.

При обнаружении ошибок в программном обеспечении - сообщить в отд. 91 АО «ФНПЦ «Алтай».

6 Хранение

Компоненты ИВК «Луч-М» хранятся в складском помещении при температурой воздуха от плюс 5 до плюс 35 °Си относительной влажности не более 80%. Измерительные установки LTREU-16-1 с установленными модулями должны быть размещены на стеллажах и накрыты пылезащитными чехлами.

7 Транспортирование

ИВК «Луч-М» - стационарное изделие, не предназначено для транспортирования.

Компоненты комплекса доставляются к месту установки в соответствии с требованиями к транспортированию, отраженными в ЭД на них.

8 Утилизация

Утилизация комплекса и всех его компонентов производится на предприятии-изготовителе.
