Методика поверки «ГСИ.Калибраторы температуры серии ТР» (МП 207-005-2019)

Заместитель директора £ной метрологии «ВНИИМС»

Государственная система по обеспечению единства измерений

МЕТОДИКА ПОВЕРКИ

2019 г.

Примечание:

Операции при поверке могут проводится не в полном объеме, а в соответствии с требованиями заказчика, определяемыми особенностями применения поверяемого калибратора.

При проведении поверки необходимо соблюдать:

• - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Правила по охране труда при эксплуатации электроустановок» (ПОТЭУ (2014));

• - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства поверки;

• - указания по технике безопасности, приведенные в руководстве по эксплуатации на калибраторы.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений и прошедшие инструктаж по технике безопасности.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                          от + 15 до + 25;

• - относительная влажность окружающего воздуха, %, не более            80;

• - атмосферное давление, кПа                                     от 86 до 106,7;

• - внешние электрические и магнитные поля, удары и вибрации, влияющие на работу приборов и средств поверки, должны отсутствовать.

• 5.2 Средства поверки и оборудование подготавливают к работе в соответствии с эксплуатационной документацией.

• 5.3 Перед проведением поверки калибраторы должны быть выдержаны при нормальной температуре не менее 3 часов.

При первичной и периодической поверке калибраторов с использованием внутреннего термометра и (или) внешнего ТС допускается проводить поверку в диапазонах воспроизводимых температур, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур используемого калибратора (при этом делают соответствующую запись в свидетельстве о поверке).

В случае использования калибратора для воспроизведения одного значения температуры поверка проводится для 3-х температурных точек: значения температуры при требуемой воспроизводимой температурной точке, а также значений на 10 °C выше и ниже требуемой температурной точки (при этом делают соответствующую запись в свидетельстве о поверке).

Для калибраторов моделей ТР37200Е.2, TP37200E.2i, ТР37165Е.2, TP37165E.2i, ТР37450Е.2, TP37450E.2i, ТР37700Е.2, TP37700E.2i, TP3M165E.2, TP3M165E.2i, TP3M255E.2, TP3M255E.2i (далее по тексту - калибраторы «E.2(i)») необходимо проводить поверку в зависимости от настроенных температурных режимов, записанных во внутреннюю память калибратора (при этом делают соответствующую запись в свидетельстве о поверке). Каждый режим имеет индивидуальные факторы при которых производилась настройка, например: тип используемого термометра (внешний или внутренний), тип используемого вставного блока калибратора, тип используемой жидкости.

При первичной и периодической поверке допускается проводить поверку без внешнего ТС.

При первичной и периодической поверке количество и тип используемых вставных блоков согласовывают с пользователем (при этом делают соответствующую запись в свидетельстве о поверке).

При первичной и периодической поверке калибраторов с использованием встроенной платы для измерений электрических сигналов допускается проводить поверку в диапазонах измерений, согласованных с пользователем, но лежащих внутри полного диапазона измерений электрических сигналов используемой платы калибратора (при этом делают соответствующую запись в свидетельстве о поверке).

При первичной и периодической поверке количество каналов и (или) тип НСХ входных сигналов встроенной платы для измерений электрических сигналов, согласовывают с пользователем (при этом делают соответствующую запись в свидетельстве о поверке).

При первичной и периодической поверке калибраторов допускается, по согласованию с пользователем, не проводить поверку встроенной платы для измерений электрических сигналов (при этом делают соответствующую запись в свидетельстве о поверке).

• 6.1.1. Проверяют калибратор на отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу калибратора и на качество поверки.

• 6.1.2. Проверяют версию встроенного ПО в зависимости от модели калибратора.

• 6.1.2.1. Для калибраторов моделей ТР17200, TP17200S, ТР17166, TP17166S, ТР17165, TP17165S, ТР17165М, ТР17450, TP17450S, ТР17650, TP17650S, ТР17650М, TPM165S, TPM255S, ТР281300Е проводят следующие действия:

• 6.1.2.1.1. Включают питание калибратора.

• 6.1.2.1.2. Во время загрузки калибратора, на дисплее отобразится номер версии (идентификационный номер) встроенной части ПО. Сравнивают идентификационный номер на дисплее калибратора с данными приведенными в таблице 3.

Таблица 3

• 6.1.2.2. Для калибраторов моделей ТР37200Е.2, TP37200E.2i, ТР37165Е.2, ТР37165E.2i, ТР37450Е.2, TP37450E.2i, ТР37700Е.2, TP37700E.2i, TP3M165E.2, TP3M165E.2i, TP3M255E.2, TP3M255E.2i проводят следующие действия:

• 6.1.2.2.1. Включают питание калибратора.

• 6.1.2.2.2. Открывают через главное меню калибратора раздел «Настройки».

• 6.1.2.2.3. Выбирают в появившемся окне раздел «Системная информация».

• 6.1.2.2.4. Сравнивают номер версии (идентификационный номер) встроенной части ПО с данными приведенными в таблице 4.

Таблица 4

• 6.1.3. Результаты проверки считают положительными, если выполняются вышеперечисленные требования.

Кольцевые (воздушные) зазоры между внутренними диаметрами используемых при поверке отверстий вставного блока и наружных диаметров используемого эталона и внешнего ТС калибратора (при наличии) должны не превышать 0,5 мм при температуре не более 650 °C (включ.) и 1,0 мм при температуре св. 650 до 1300 °C.

Для улучшения теплопроводности (уменьшения кольцевого зазора) допускается использовать мелкодисперсный порошок АИОз.

Для поверки калибраторов рекомендуется использовать теплоизолирующие крышки или тепловые барьеры, а также защитные чехлы для выступающей части защитной оборочки чувствительных элементов эталонов.

Определение основной абсолютной погрешности установления заданной температуры по внутреннему термометру допускается проводить совместно с п. 6.2.3 «Определение нестабильности поддержания заданной температуры».

• 6.2.1.1.     Погрешность определяют с помощью эталонного термометра сопротивления подключенного к измерителю температуры многоканальному прецизионному МИТ8 или эталонного преобразователя термоэлектрического подключенного к измерителю температуры двухканальному прецизионному МИТ2 (далее - эталон) не менее, чем при пяти значениях температуры, равномерно расположенных в диапазоне воспроизводимых температур калибратора включая начало и конец диапазона.

• 6.2.1.2.     Помещают сменный блок в калибратор, затем погружают эталон в центральное (при наличии) или в любое другое, близкое к геометрическому центру поверхности вставного блока. При наличии пустых отверстий в блоке сравнения рекомендуется закрыть их металлическими (керамическими) стержнями или засыпать мелкодисперсным порошком А12ОЗ.

• 6.2.1.3.     Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.2.1.4.     Задают необходимое значение температуры  на калибраторе,

соответствующее требуемой поверяемой температурной точке.

• 6.2.1.5.     После выхода калибратора на заданное значение температуры, а также достижения стабилизации показаний температуры эталона, снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) показаний эталона в течение не менее 5 минут с интервалом не более 15 секунд в установившемся температурном режиме.

• 6.2.1.6.     Повторяют операции по п.п. 6.2.1.4 - 6.2.1.5 для остальных поверяемых точек.

• 6.2.1.7.     Рассчитывают погрешность установления заданной температуры по внутреннему термометру (Дк, °C) для каждой поверяемой точки по формуле 1:

Ar ⁼ ~Т_Э          0)

где: Тк - среднее арифметическое значение температуры по внутреннему термометру калибратора, °C;

Тэ - среднее арифметическое значение температуры, измеренное эталоном, °C

• 6.2.1.8.     Полученные значения во всех контрольных точках не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР. изготавливаемые фирмой «Sika Dr. Siebert & Kuhn GmbH & Co. KG», Германия.

Определение основной абсолютной погрешности установления заданной температуры по внешнему ТС допускается проводить совместно с п. 6.2.3 «Определение нестабильности поддержания заданной температуры».

• 6.2.2.1.     Погрешность определяют с помощью эталонного термометра сопротивления подключенного к измерителю температуры многоканальному прецизионному МИТ8 или измерителю температуры двухканальному прецизионному МИТ2 (далее - эталон) не менее, чем при пяти значениях температуры, равномерно расположенных в диапазоне воспроизводимых температур калибратора и (или) в диапазоне измеряемых температур внешнего ТС включая начало и конец диапазона.

• 6.2.2.2.     Помещают сменный блок с не менее 2-мя близкими к геометрическому центру или друг другу отверстиями в калибратор, затем погружают в отверстия эталон и внешний ТС калибратора. При наличии пустых отверстий в блоке сравнения необходимо закрыть их металлическими (керамическими) стержнями или засыпать мелкодисперсным порошком А12ОЗ.

• 6.2.2.3.     Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.2.2.4.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 6.2.2.5.     После выхода калибратора на заданное значение температуры, а также достижения стабилизации показаний температуры эталона, снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) показаний эталона в течение не менее 5 минут с интервалом не более 15 секунд в установившемся температурном режиме.

• 6.2.2.6.     Повторяют операции по п.п. 6.2.2.4 - 6.2.2.5 для остальных поверяемых точек.

• 6.2.2.7.     Рассчитывают погрешность установления заданной температуры по внешнему ТС (Ате, °C) для каждой поверяемой точки по формуле 2:

^ТС⁼^7С“             (2)

где: Ттс - среднее арифметическое значение температуры по внешнему ТС, °C, Тэ - среднее арифметическое значение температуры, измеренное эталоном, °C.

• 6.2.2.8.     Полученные значения во всех контрольных точках не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР, изготавливаемые фирмой «Sika Dr. Siebert & Kuhn GmbH & Co. KG», Германия.

Определение нестабильности поддержания заданной температуры допускается проводить совместно с п. 6.2.1 «Определение основной абсолютной погрешности установления заданной температуры по внутреннему термометру» и (или) с п. 6.2.2 «Определение основной абсолютной погрешности установления заданной температуры по внешнему термопреобразователю сопротивления (ТС)».

• 6.2.3.1.     Нестабильность определяют с помощью эталонного термометра сопротивления подключенного к измерителю температуры многоканальному прецизионному МИТ8 или эталонного преобразователя термоэлектрического подключенного к измерителю температуры двухканальному прецизионному МИТ2 (далее - эталон) не менее, чем при пяти значениях температуры, равномерно расположенных в диапазоне воспроизводимых температур калибратора включая начало и конец диапазона.

• 6.2.3.2.     Помещают сменный блок в калибратор, затем погружают эталон в центральное (при наличии) или в любое другое, близкое к геометрическому центру поверхности блока сравнения. При наличии пустых отверстий в блоке сравнения рекомендуется закрыть их металлическими (керамическими) стержнями или засыпать мелкодисперсным порошком А12ОЗ.

• 6.2.3.3.     Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.2.3.4.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 6.2.3.5.     После выхода калибратора на заданное значение температуры, а также достижения стабилизации показаний температуры эталона, снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) показаний эталона в течение не менее 30 минут с интервалом не более 30 секунд в установившемся температурном режиме.

• 6.2.3.6.     Повторяют операции по п.п. 6.2.3.4 - 6.2.3.5 для остальных поверяемых точек.

• 6.2.3.7.     Рассчитывают нестабильность поддержания заданной температуры (Тн, °C) для каждой поверяемой точки по формуле 3:



где: Г_тах - максимальное значение заданной температуры на калибраторе измеренное эталоном в течение 30 минут после стабилизации, °C;

Г_т1П - минимальное значение заданной температуры на калибраторе измеренное эталоном в течение 30 минут после стабилизации, °C

• 6.2.3.8.     Полученные значения нестабильности поддержания заданной

температуры во всех контрольных точках не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР, изготавливаемые фирмой «Sika Dr. Siebert & Kiihn GmbH & Co. KG», Германия.

Осевую неоднородность определяют с помощью основного (То) термопреобразователя сопротивления (ТС) или преобразователя термоэлектрического (ТП) и вспомогательного (Ттс) ТС или ТП, подключенных к измерителю температуры МИТ8 (МИТ2) при двух значениях температуры, соответствующих нижнему и верхнему пределам диапазона воспроизводимых температур калибратора или диапазона воспроизводимых температур, согласованного с пользователем.

Длина чувствительного элемента (ЧЭ) вспомогательного ТС должна быть не более 10 мм.

• 6.2.4.1. Помещают сменный блок с не менее 2-мя отверстиями в калибратор, затем погружают в отверстия блока основной и вспомогательный ТС (ТП) на максимально возможную глубину. При наличии пустых отверстий в блоке сравнения рекомендуется закрыть их металлическими (керамическими) стержнями или засыпать мелкодисперсным порошком А12ОЗ.

Схема блока и расположений ТС (ТП) (вид сбоку) приведена на рисунке 1.

Ттс                То

Рисунок 1

• 6.2.4.2.     Устанавливают на калибраторе необходимое значение температуры, соответствующее требуемой контрольной температурной точке.

• 6.2.4.3.     После выхода калибратора на заданное значение температуры, а также достижения стабилизации показаний температуры основного и вспомогательного ТС, (ТП), снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) не менее 5 показаний ТС (ТП) в установившемся температурном режиме.

• 6.2.4.4.     Рассчитывают разность показаний вспомогательного и основного ТС (ТП) (Д_Р1, °C) по формуле 4:

Д_Р1= Т_ТС1 - Т₀₁          (4)

где: Ttci - среднее арифметическое значение температуры, измеренное вспомогательным ТС (ТП), °C;

Toi - среднее арифметическое значение температуры, измеренное основным ТС (ТП), °C.

• 6.2.4.5.     Поднимают вспомогательный ТС на 20 мм (или 5 мм для калибраторов модели ТР281300Е) от дна скважины для вставного блока калибратора с учетом длины чувствительного элемента.

Схема блока и расположений ТС (ТП) (вид сбоку) приведена на рисунке 2.

Рисунок 2

• 6.2.4.6.     После достижения стабилизации показаний температуры основного и вспомогательного ТС (ТП), снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) не менее 5 показаний ТС (ТП) в установившемся температурном режиме.

• 6.2.4.7.     Рассчитывают разность показаний вспомогательного и основного ТС (ТП) (Д_Р2, °C) по формуле 5:

  Д_Р2— Т_ТС2 — Т₀₂

  (5)

где: Ттсг - среднее арифметическое значение температуры, измеренное вспомогательным ТС (ТП), °C;

Тог - среднее арифметическое значение температуры, измеренное основным ТС

(ТП), °C.

• 6.2.4.8.     Поднимают вспомогательный ТС на 40 мм (или 10 мм для калибраторов

модели ТР281300Е) от дна скважины для вставного блока калибратора с учетом длины чувствительного элемента.

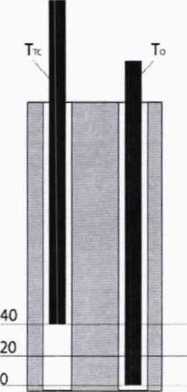

Схема блока и расположений ТС (ТП) (вид сбоку) приведена на рисунке 3.

Рисунок 3

• 6.2.4.9.     После достижения стабилизации показаний температуры основного и вспомогательного ТС (ТП), снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) не менее 5 показаний ТС (ТП) в установившемся температурном режиме.

• 6.2.4.10.    Рассчитывают разность показаний вспомогательного и основного ТС (ТП) (Дрз, °C) по формуле 6:

Др₃= Т_тсз — Т_оз          (6)

где: Ттсз - среднее арифметическое значение температуры, измеренное вспомогательным ТС (ТП), °C;

Тоз - среднее арифметическое значение температуры, измеренное основным ТС (ТП), °C.

• 6.2.4.11.    Повторно опускают вспомогательный ТС на максимально возможную глубину.

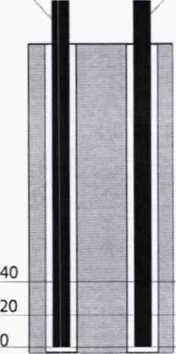

Схема блока и расположений ТС (ТП) (вид сбоку) приведена на рисунке 4.

Тк              То

Рисунок 4

• 6.2.4.12.    После достижения стабилизации показаний температуры основного и вспомогательного ТС (ТП), снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) не менее 5 показаний ТС (ТП) в установившемся температурном режиме.

• 6.2.4.13.    Рассчитывают разность показаний вспомогательного и основного ТС (ТП) (Д_Р4, °C) по формуле 7:

Д_Р4= Т_ТС4 - Т₀₄          (7)

где: Ттсд - среднее арифметическое значение температуры, измеренное вспомогательным ТС (ТП), °C;

Тод - среднее арифметическое значение температуры, измеренное основным ТС (ТП), °C.

• 6.2.4.14. Рассчитывают значение осевой неоднородности (Д₀1, °C) на высоте вспомогательного ТС (ТП) 20 мм (или 5 мм для калибраторов модели ТР281300Е) от дна скважины для вставного блока калибратора по формуле 8:

А —А     (^ДР1+ДР4)

ZAqi- Ар2---—

где: Др₂ - разность показаний вспомогательного и основного ТС (ТП) при высоте вспомогательного ТС (ТП) 20 мм (или 5 мм для калибраторов модели ТР281300Е) от дна скважины для вставного блока калибратора, °C;

Д_Р1 - разность показаний вспомогательного и основного ТС (ТП) при высоте вспомогательного ТС (ТП) 0 мм от дна скважины для вставного блока калибратора рассчитанная по формуле 4, °C;

Др₄ - разность показаний вспомогательного и основного ТС (ТП) при высоте вспомогательного ТС (ТП) 0 мм от дна скважины для вставного блока калибратора рассчитанная по формуле 7, °C.

• 6.2.4.15. Рассчитывают значение осевой неоднородности (Д₀₂, °C) на высоте вспомогательного ТС (ТП) 40 мм (или 10 мм для калибраторов модели ТР281300Е) от дна скважины для вставного блока калибратора по формуле 9:

А _ А     (Др1+^ДР4)

п₀2- Дрз ;

где: Д_РЗ - разность показаний вспомогательного и основного ТС (ТП) при высоте вспомогательного ТС (ТП) 40 мм (или 10 мм для калибраторов модели ТР281300Е) от дна скважины для вставного блока калибратора, °C;

Д_Р1 - разность показаний вспомогательного и основного ТС (ТП) при высоте вспомогательного ТС (ТП) 0 мм от дна скважины для вставного блока калибратора рассчитанная по формуле 4, °C;

Д_Р4 - разность показаний вспомогательного и основного ТС (ТП) при высоте вспомогательного ТС (ТП) 0 мм от дна скважины для вставного блока калибратора рассчитанная по формуле 7, °C.

• 6.2.4.16. Рассчитывают максимальное значение осевой неоднородности (Д_о, °C) по формуле 10:

  Д_о= тах(Д₀₁;Д₀₂)

  (Ю)

где: Д₀1 - Значение осевой неоднородности на высоте вспомогательного ТС (ТП) 20 мм (или 5 мм для калибраторов модели ТР281300Е) от дна скважины для вставного блока калибратора, °C;

Д₀₂ - Значение осевой неоднородности на высоте вспомогательного ТС (ТП) 40 мм (или 10 мм для калибраторов модели ТР281300Е) от дна скважины для вставного блока калибратора, °C

• 6.2.4.17.      Повторяют операции по п.п. 6.2.4.2 - 6.2.4.16 для остальных поверяемых точек.

• 6.2.4.18.     Полученные значения осевой неоднородности во всех контрольных точках не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР, изготавливаемые фирмой «Sika Dr. Siebert & Kiihn GmbH & Co. KG», Германия.

В случае поверки калибратора в части температурного диапазона, нижняя и верхняя границы поверяемого диапазона являются самой низкой и самой высокой устанавливаемой температурой теплоносителя соответственно.

В качестве рабочей теплопроводящей жидкости рекомендуется использовать (при этом делают соответствующую запись в свидетельстве о поверке):

• - силиконовые масла производства фирмы XIAMETER:

РМХ-200 SILICONE FLUID 5 CS (для диапазона от -40 до +123 °C);

РМХ-200 SILICONE FLUID 10 CS (для диапазона от -35 до +155 °C);

РМХ-200 SILICONE FLUID 20 CS (для диапазона от +7 до +220 °C); РМХ-200 SILICONE FLUID 50 CS (для диапазона от +50 до +270 °C)

• - дистиллированную воду (для диапазона от +2 до +95 °C)

Определение основной абсолютной погрешности установления заданной температуры по внутреннему термометру допускается проводить совместно с п. 6.3.3 «Определение нестабильности поддержания заданной температуры».

• 6.3.1.1.     Погрешность определяют с помощью эталонного термометра сопротивления подключенного к измерителю температуры многоканальному прецизионному МИТ8 или измерителю температуры двухканальному прецизионному МИТ2 не менее, чем при трех значениях температуры, равномерно расположенных в диапазоне воспроизводимых температур калибратора (с учетом используемого теплоносителя), включая нижний и верхний пределы диапазона.

• 6.3.1.2.     Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.3.1.3.     Погружают на максимально возможную глубину эталон.

• 6.3.1.4.     Включают режим перемешивания теплоносителя.

• 6.3.1.5.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 6.3.1.6.     После выхода калибратора на заданное значение температуры, а также достижения стабилизации показаний температуры эталона, снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) показаний эталона в течение не менее 5 минут с интервалом не более 15 секунд в

_      установившемся температурном режиме.

• 6.3.1.7.     Повторяют операции по п.п. 6.3.1.5 - 6.3.1.6 для остальных поверяемых точек.

• 6.3.1.8.     Рассчитывают погрешность установления заданной температуры по внутреннему термометру (Дк, °C) для каждой поверяемой точки по формуле 11:

\_К=Т_К-Т_Э          (11)

где: Тк - среднее арифметическое значение температуры по внутреннему термометру калибратора, °C;

Тэ- среднее арифметическое значение температуры, измеренное эталоном, °C

• 6.3.1.9.     Полученные значения во всех контрольных точках не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР, изготавливаемые фирмой «Sika Dr. Siebert & Kiihn GmbH & Co. KG», Германия.

Определение основной абсолютной погрешности установления заданной температуры по внешнему ТС допускается проводить совместно с п. 6.3.3 «Определение нестабильности поддержания заданной температуры».

• 6.3.2.1.     Погрешность определяют с помощью эталонного термометра сопротивления подключенного к измерителю температуры многоканальному прецизионному МИТ8 или измерителю температуры двухканальному прецизионному МИТ2 не менее, чем при трех значениях температуры, равномерно расположенных в диапазоне воспроизводимых температур калибратора (с учетом используемого теплоносителя), включая нижний и верхний пределы диапазона.

• 6.3.2.2.     Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.3.2.3.     Погружают на максимально возможную глубину эталон и внешний ТС калибратора.

• 6.3.2.4.     Устанавливают на калибраторе режим измерений по внешнему термометру.

• 6.3.2.5.     Включают режим перемешивания теплоносителя.

• 6.3.2.6.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 6.3.2.7.     После выхода калибратора на заданное значение температуры, а также достижения стабилизации показаний температуры эталона, снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) показаний эталона в течение не менее 5 минут с интервалом не более 15 секунд в установившемся температурном режиме.

• 6.3.2.8.     Повторяют операции по п.п. 6.3.2.6 - 6.3.2.7 для остальных поверяемых точек.

• 6.3.2.9.     Рассчитывают погрешность установления заданной температуры по внешнему ТС (Лтс, °C) для каждой поверяемой точки по формуле 12:

Л_тс - Т_тс Т_э

где: Ттс- среднее арифметическое значение температуры по внешнему ТС, °C, Тэ - среднее арифметическое значение температуры, измеренное эталоном, °C.

• 6.3.2.10. Полученные значения во всех контрольных точках не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР, изготавливаемые фирмой «Sika Dr. Siebert & Kiihn GmbH & Co. KG», Германия.

Определение нестабильности поддержания заданной температуры допускается проводить совместно с п. 6.3.1 «Определение основной абсолютной погрешности установления заданной температуры по внутреннему термометру» и (или) с п. 6.3.2 «Определение основной абсолютной погрешности установления заданной температуры по внешнему термопреобразователю сопротивления (ТС)».

• 6.3.3.1.     Нестабильность определяют с помощью эталонного термометра сопротивления подключенного к измерителю температуры многоканальному прецизионному МИТ8 или измерителю температуры двухканальному прецизионному МИТ2 не менее, чем при трех значениях температуры, равномерно расположенных в диапазоне воспроизводимых температур калибратора (с учетом используемого теплоносителя), включая нижний и верхний пределы диапазона.

• 6.3.3.2.     Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.3.3.3.     Погружают на максимально возможную глубину эталон и внешний ТС калибратора.

• 6.3.3.4.     Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.3.3.5.     Включают режим перемешивания теплоносителя.

• 6.3.3.6.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 6.3.3.7.     После выхода калибратора на заданное значение температуры, а также достижения стабилизации показаний температуры эталона, снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) показаний эталона в течение не менее 30 минут с интервалом не более 30 секунд в установившемся температурном режиме.

• 6.3.3.8.     Повторяют операции по п.п. 6.3.2.6 - 6.3.2.7 для остальных поверяемых точек.

• 6.3.3.9.     Рассчитывают нестабильность поддержания заданной температуры (Тн, °C) для каждой поверяемой точки по формуле 13:

\Т -Т ■ \

Т_и = ± ^{! тах П1|П 1}             (13)

где: T_mix - максимальное значение заданной температуры на калибраторе измеренное эталоном в течение 30 минут после стабилизации, °C;

Т_тп - минимальное значение заданной температуры на калибраторе измеренное эталоном в течение 30 минут после стабилизации, °C

• 6.3.3.10.    Полученные значения нестабильности поддержания заданной температуры во всех контрольных точках не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР, изготавливаемые фирмой «Sika Dr. Siebert & Kuhn GmbH & Co. KG», Германия.

Неравномерность распределения температуры определяют с помощью внешнего (основного) ТС калибратора (То) и вспомогательного ТС (Ттс) с длиной чувствительного элемента не более 10 мм, подключенных к измерителю температуры МИТ8 (МИТ2) при двух значениях температуры, соответствующих нижнему и верхнему пределам диапазона воспроизводимых температур калибратора (с учетом используемого теплоносителя) или диапазона воспроизводимых температур, согласованного с пользователем.

В качестве основного ТС допускается использовать внешний ТС калибратора.

• 6.3.4.1.     Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.3.4.2.     Погружают основной и вспомогательный ТС в непосредственной близости чувствительных элементов друг от друга на максимально возможную глубину.

• 6.3.4.3.     Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.3.4.4.     Включают режим перемешивания теплоносителя.

• 6.3.4.5.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 6.3.4.6.     После выхода калибратора на заданное значение температуры, а также достижения стабилизации показаний температуры основного и вспомогательного ТС, снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) не менее 5 показаний ТС в установившемся температурном режиме.

• 6.3.4.7.     Рассчитывают разность показаний вспомогательного и основного ТС (Д_Р1, °C) по формуле 14:

Api= Т_ТС1 ~ Т₀1          (14)

где: Ттш - среднее арифметическое значение температуры, измеренное вспомогательным ТС, °C;

Toi - среднее арифметическое значение температуры, измеренное основным ТС, °C.

• 6.3.4.8.     Поднимают вспомогательный ТС на 20 мм от уровня установки основного ТС.

• 6.3.4.9.     После достижения стабилизации показаний температуры основного и вспомогательного ТС снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) не менее 5 показаний ТС в установившемся температурном режиме.

• 6.3.4.10.    Рассчитывают разность показаний вспомогательного и основного ТС (Д_Р2, °C) по формуле 15:

Др2⁼Ттс2^—Т₀2         (15)

где: Ттс2 - среднее арифметическое значение температуры, измеренное вспомогательным ТС, °C;

Тог - среднее арифметическое значение температуры, измеренное основным ТС, °C.

• 6.3.4.11.    Поднимают вспомогательный ТС на 40 мм от уровня установки основного ТС.

• 6.3.4.12.    После достижения стабилизации показаний температуры основного и вспомогательного ТС снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) не менее 5 показаний ТС в установившемся температурном режиме.

• 6.3.4.13. Рассчитывают разность показаний вспомогательного и основного ТС (Др₃, °C) по формуле 16:

  Д_РЗ— Т_тсз - Т_оз

  (16)

где: Ттсз - среднее арифметическое значение температуры, измеренное вспомогательным ТС, °C:

Тоз - среднее арифметическое значение температуры, измеренное основным ТС, °C.

• 6.3.4.14.    Опускают вспомогательный ТС до уровня установки основного ТС.

• 6.3.4.15.    После достижения стабилизации показаний температуры основного и вспомогательного ТС, снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) не менее 5 показаний ТС в установившемся температурном режиме.

• 6.3.4.16.    Рассчитывают разность показаний вспомогательного и основного ТС (Д_Р4, °C) по формуле 17:

Др4= Т_ТС4 “ То4          (17)

где: Ттсд - среднее арифметическое значение температуры, измеренное вспомогательным ТС, °C;

Тем - среднее арифметическое значение температуры, измеренное основным ТС, °C.

• 6.3.4.17. Рассчитывают значение неравномерности (Д_Н1,  °C) на высоте

вспомогательного ТС 20 мм от уровня установки основного ТС по формуле 18:

Л _ А     (ДР1+ДР4)

^АН1~ ^ПР2      ~

где: Д_Р2 - разность показаний вспомогательного и основного ТС при высоте вспомогательного ТС 20 мм от уровня установки основного ТС, °C;

Д_Р1 - разность показаний вспомогательного и основного ТС при высоте вспомогательного ТС 0 мм от уровня установки основного ТС рассчитанная по формуле 14, °C;

Д_Р4 - разность показаний вспомогательного и основного ТС при высоте вспомогательного ТС 0 мм от уровня установки основного ТС рассчитанная по формуле 17, о/”

• 6.3.4.18. Рассчитывают значение неравномерности (Д_Н2> °О на высоте вспомогательного ТС 40 мм от уровня установки основного ТС по формуле 19:

Л _ А     (Др1+Др4)

&Н2— ^арз ;

где: Др₃ - разность показаний вспомогательного и основного ТС при высоте вспомогательного ТС 40 мм от уровня установки основного ТС, °C;

Д_Р1 - разность показаний вспомогательного и основного ТС при высоте вспомогательного ТС 0 мм от уровня установки основного ТС рассчитанная по формуле 14. °C;

Д_Р4 - разность показаний вспомогательного и основного ТС при высоте вспомогательного ТС 0 мм от уровня установки основного ТС по формуле 17, °C.

• 6.3.4.19.     Рассчитывают максимальное значение неравномерности (Д_н, °C) по формуле 20:

Д_н= тах(Д_Н1;Д_Н2) (20)

где: Д₀₁ - Значение неравномерности на высоте вспомогательного ТС 20 мм от дна скважины для вставного блока калибратора, °C;

Д₀₂ - Значение неравномерности на высоте вспомогательного ТС 40 мм от дна скважины для вставного блока калибратора, °C

• 6.3.4.20.     Повторяют операции по п.п. 6.3.4.5 - 6.3.4.19 для остальных поверяемых точек.

• 6.3.4.21.     Полученные значения неравномерности во всех контрольных точках не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР, изготавливаемые фирмой «Sika Dr. Siebert & Kiihn GmbH & Co. KG», Германия.



При поверке на значениях воспроизводимых температур ниже О °C, необходимо закрывать теплоизолирующей крышкой отверстие вставки АЧТ между измерениями температуры.

Определение абсолютной погрешности установления заданной температуры по внутреннему термометру допускается проводить совместно с п. 6.4.3 «Определение нестабильности поддержания заданной температуры»

• 6.4.1.1.     Погрешность определяют с помощью эталонного пирометра полного или частичного излучения 1-го разряда по ГОСТ 8.558-2009 (далее - эталон) не менее, чем при пяти значениях температуры, равномерно расположенных в диапазоне воспроизводимых температур калибратора включая начало и конец диапазона.

• 6.4.1.2.     Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.4.1.3.     Помещают вставку АЧТ в калибратор.

• 6.4.1.4.     Располагают эталон перед полостью АЧТ.

• 6.4.1.5.     Устанавливают на эталоне коэффициент излучения, соответствующий коэффициенту излучения внутренней полости используемой вставки АЧТ.

• 6.4.1.6.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 6.4.1.7.     После выхода калибратора на заданное значение температуры, а также достижения стационарного режима температуры по показаниям эталона, снимают показания эталона и внутреннего термометра калибратора в течение не менее 5 минут с интервалом не более 15 секунд в установившемся температурном режиме.

• 6.4.1.8.     Повторяют операции по п.п. 6.4.1.6 - 6.4.1.7 для остальных поверяемых точек.

• 6.4.1.9.     Рассчитывают погрешность установления заданной температуры (Д_АЧТ, °C) для каждой поверяемой точки по формуле 21:

Дачт= 7*к “ ?э             (21)

где: Тк- среднее арифметическое значение температуры по внутреннему термометру калибратора, °C,

Тэ - среднее арифметическое значение температуры, измеренное эталоном, °C.

• 6.4.1.10.    Полученные значения установления заданной температуры во всех контрольных точках не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР, изготавливаемые фирмой «Sika Dr. Siebert & Kiihn GmbH & Co. KG», Германия.

• 6.4.2. Определение абсолютной погрешности установления заданной температуры по внешнему термопреобразователю сопротивления (ТС) Определение абсолютной погрешности установления заданной температуры по внешнему термопреобразователю сопротивления (ТС) допускается проводить совместно с п. 6.4.3 «Определение нестабильности поддержания заданной температуры»

• 6.4.2.1.     Погрешность определяют с помощью эталонного пирометра полного или частичного излучения 1-го разряда по ГОСТ 8.558-2009 (далее - эталон) не менее, чем при пяти значениях температуры, равномерно расположенных в диапазоне воспроизводимых температур калибратора и (или) в диапазоне измеряемых температур внешнего ТС включая начало и конец диапазона.

• 6.4.2.2.     Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.4.2.3.     Помещают вставку АЧТ в калибратор.

• 6.4.2.4.     Помещают в калибратор внешний ТС соответствии с руководством по эксплуатации.

• 6.4.2.5.     Располагают эталон перед полостью АЧТ.

• 6.4.2.6.     Устанавливают на эталоне коэффициент излучения, соответствующий коэффициенту излучения внутренней полости используемой вставки АЧТ.

• 6.4.2.7.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 6.4.2.8.     После выхода калибратора на заданное значение температуры, а также достижения стационарного режима температуры по показаниям эталона, снимают показания эталона и внешнего ТС в течение не менее 5 минут с интервалом не более 15 секунд в установившемся температурном режиме.

• 6.4.2.9.     Повторяют операции по п.п. 6.4.2.8 - 6.4.2.9 для остальных поверяемых точек.

• 6.4.2.10.    Рассчитывают погрешность установления заданной температуры (Д_АЧТ, °C) для каждой поверяемой точки по формуле 22:

Ддчт⁼ ?тс “              (22)

где: Ттс- среднее арифметическое значение температуры по внешнему ТС, °C, Тэ - среднее арифметическое значение температуры, измеренное эталоном, °C.

• 6.4.2.11.    Полученные значения установления заданной температуры во всех контрольных точках не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР, изготавливаемые фирмой «Sika Dr. Siebert & Kuhn GmbH & Co. KG», Германия.

Определение нестабильности поддержания заданной температуры допускается проводить совместно с п. 6.4.1 «Определение абсолютной погрешности установления заданной температуры по внутреннему термометру» и (или) 6.4.2 «Определение абсолютной погрешности установления заданной температуры по внешнему термопреобразователю сопротивления (ТС)».

• 6.4.3.1.     Нестабильность определяют с помощью эталонного пирометра полного или частичного излучения 1-го разряда по ГОСТ 8.558-2009 (далее - эталон) не менее, чем при пяти значениях температуры, равномерно расположенных в диапазоне воспроизводимых температур калибратора и (или) в диапазоне измеряемых температур внешнего ТС включая начало и конец диапазона.

• 6.4.3.2.     Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.4.3.3.     Помещают вставку АЧТ в калибратор.

• 6.4.3.4.     Располагают эталон перед полостью АЧТ.

• 6.4.3.5.     Устанавливают на эталоне коэффициент излучения, соответствующий коэффициенту излучения внутренней полости используемой вставки АЧТ.

• 6.4.3.6.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 6.4.3.7.     После выхода калибратора на заданное значение температуры, а также достижения стационарного режима температуры по показаниям эталона, снимают показания эталона в течение 30 минут с интервалом не более 30 секунд в установившемся температурном режиме.

• 6.4.3.8.     Повторяют операции по п.п. 6.4.3.6 - 6.4.3.7 для остальных поверяемых точек.

• 6.4.3.9.     Рассчитывают нестабильность поддержания заданной температуры (Тн, °C) для каждой поверяемой точки по формуле 23:

\Т -Т \

Т,-_±Ь^---(23)

^н 2

где: Г_тах - максимальное значение заданной температуры на калибраторе измеренное эталоном, °C;

Г_т1П - минимальное значение заданной температуры на калибраторе измеренное эталоном, °C

• 6.4.3.10.    Полученные значения нестабильности поддержания заданной температуры во всех контрольных точках не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР, изготавливаемые фирмой «Sika Dr. Siebert & Kiihn GmbH & Co. KG», Германия.

• 6.5. Проведение поверки с использованием встроенной платы для измерений электрических сигналов

• 6.5.1.1. Абсолютную погрешность канала измерений напряжения постоянного тока определяют не менее, чем при пяти значениях, равномерно расположенных в диапазоне измерений, включая нижний и верхний пределы диапазона.

• 6.5.1.2. Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.5.1.3.   Устанавливают калибратор в режим измерений напряжения постоянного тока. В случае отсутствия требуемого режима измерений (тестового задания) во внутренней памяти калибратора, создают требуемый режим в следующей последовательности:

• 6.5.1.3.1. Главное окно —> выбор контрольной (тестовой) задачи —» новая контрольная задача

• 6.5.1.3.2. Окно «Редактирование контрольной задачи» —> название —» смена названия задачи (например «0...10 В») —» подтверждение выбора

• 6.5.1.3.3. Окно «Редактирование контрольной задачи» —» регистрация данных —» выбор способа регистрации данных —» способ «Measuring Device mA/V » —* подтверждение выбора (2 раза)

• 6.5.1.3.4. Окно «Редактирование контрольной задачи» —> функциональность —» выбор/копировании функции —» время стабилизации блока —» установка 999 минут—» подтверждение выбора (3 раза)

• 6.5.1.3.5. Окно «Редактирование контрольной задачи» —» тестируемый объект —* канал «А» —* выбор объекта —» новый тестируемый объект

• 6.5.1.3.6. Окно «Настройка тестируемого объекта» —» смена названия объекта (например «0...10 В») —» подтверждение выбора

• 6.5.1.3.7. Окно  «Настройка  тестируемого  объекта»  —»  минимальная

температура —» установка О °C —» подтверждение выбора

• 6.5.1.3.8. Окно  «Настройка  тестируемого  объекта»  —»  максимальная

температура —* установка 10 °C —» подтверждение выбора

• 6.5.1.3.9. Окно «Настройка тестируемого объекта» —» выбор типа входных сигналов «DUT Туре» —» 0...10 В —» подтверждение выбора (4 раза)

• 6.5.1.3.10.  Окно «Редактирование контрольной задачи» —» уставки —> редактирование уставки —» контрольная температура —» 5 °C (или другое значение, находящееся в пределах минимальной/максимальной температуры настроенного режима) —» подтверждение выбора (5 раз)

• 6.5.1.3.11.  Главное окно —» запуск режима измерений («Старт») —> отображать график в реальном времени («Display live graph») —► значения («Values»)

• 6.5.1.4.    Устанавливают на калибраторе напряжений первое значение напряжения и при помощи медных проводов подают требуемое значение на поверяемый канал.

• 6.5.1.5.    Рассчитывают погрешность измерений напряжения (Ди, В) для каждой поверяемой точки по формуле 24:

^и~^к~^кн  (24)

где: U _к - значение напряжения, индицируемое на калибраторе, В (на калибраторе индицируется °C вместо В);

U_кн ~ значение напряжения, подаваемое с эталонного калибратора напряжений, В.

• 6.5.1.6.    Повторяют операции по п.п. 6.5.1.4 - 6.5.1.5 для остальных поверяемых точек.

• 6.5.1.7. Полученные значения измерений напряжения не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР, изготавливаемые фирмой «Sika Dr. Siebert & KUhn GmbH & Co. KG», Германия.

• 6.5.2.1. Абсолютную погрешность канала измерений силы постоянного тока определяют не менее, чем при пяти значениях, равномерно расположенных в диапазоне измерений, включая нижний и верхний пределы диапазона.

• 6.5.2.2. Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.5.2.3.    Устанавливают калибратор в режим измерений силы постоянного тока. В случае отсутствия требуемого режима измерений (тестового задания) во внутренней памяти калибратора, создают требуемый режим в следующей последовательности:

• 6.5.2.3.1. Главное окно —* выбор контрольной (тестовой) задачи —► новая контрольная задача

• 6.5.2.3.2. Окно «Редактирование контрольной задачи» —> название —♦ смена названия задачи (например «0...20 мА») —► подтверждение выбора

• 6.5.2.3.3. Окно «Редактирование контрольной задачи» —* регистрация данных —> выбор способа регистрации данных —► способ «Measuring Device mA/V» —* подтверждение выбора (2 раза)

• 6.5.2.3.4. Окно «Редактирование контрольной задачи» —► функциональность —> выбор/копировании функции —> время стабилизации блока —► установка 999 минут—* подтверждение выбора (3 раза)

• 6.5.2.3.5. Окно «Редактирование контрольной задачи» —► тестируемый объект —* канал «А» —* выбор объекта —♦ новый тестируемый объект

• 6.5.2.3.6. Окно «Настройка тестируемого объекта» —> смена названия объекта (например «0...20 мА») —> подтверждение выбора

• 6.5.2.3.7. Окно  «Настройка  тестируемого  объекта»  —>  минимальная

температура —> установка О °C —> подтверждение выбора

• 6.5.2.3.8. Окно  «Настройка  тестируемого  объекта»  —>  максимальная

температура —► установка 20 °C —♦ подтверждение выбора

• 6.5.2.3.9. Окно «Настройка тестируемого объекта» —> выбор типа входных сигналов «DUT Туре» —> 0...20 мА —> подтверждение выбора (4 раза)

• 6.5.2.3.10.  Окно «Редактирование контрольной задачи» —* уставки —> редактирование уставки —* контрольная температура —* 10 °C (или другое значение, находящееся в пределах минимальной/максимальной температуры настроенного режима) —> подтверждение выбора (5 раз)

• 6.5.2.3.11.  Главное окно —* запуск режима измерений («Старт») —> отображать график в реальном времени («Display live graph») —> значения («Values»)

• 6.5.2.4.    Устанавливают на калибраторе тока первое значение силы постоянного тока и при помощи контрольных проводов, подают требуемое значение на поверяемый канал.

• 6.5.2.5. Рассчитывают погрешность измерений силы постоянного тока (Ai, мА) для каждой поверяемой точки по формуле 25:

  Д/_ i_K - 1_КТ

  (25)

где: 1_К - значение силы постоянного тока, индицируемое на калибраторе, мА (на калибраторе индицируется °C вместо мА);

/_АТ - значение силы постоянного тока, подаваемое с эталонного калибратора тока, мА.

• 6.5.2.6.    Повторяют операции по п. 6.5.2.4 - 6.5.2.5 для остальных поверяемых

точек.

превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР, изготавливаемые фирмой «Sika Dr. Siebert & Kiihn GmbH & Co. KG», Германия.

Допускается проводить поверку только для одного канала («А» или «В») и (или) для одного типа НСХ, в режиме сигналов, поступающих от рабочих ТС.

• 6.5.3.1.   Абсолютную погрешность каналов измерений сигналов, поступающих от рабочих ТС определяют не менее, чем при пяти значениях, равномерно расположенных в диапазоне измерений, включая нижний и верхний пределы диапазона.

• 6.5.3.2.    Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме, предварительно выбрав канал и тип НСХ.

• 6.5.3.3.    Устанавливают калибратор в режим измерений сигналов, поступающих от рабочих ТС.

• 6.5.3.4.    Подключают меру электрического сопротивления постоянного тока многозначную МС 3070-3 к соответствующим клеммам калибратора (в зависимости от схемы подключения).

• 6.5.3.5.    С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с выбранным типом НСХ).

• 6.5.3.6.    Рассчитывают основную абсолютную погрешность (Дабе, °C) для каждой поверяемой точки по формуле 26:



где: Хизм - значение измеренного сигнала, индицируемого на калибраторе °C;

Хэ - значение сигнала воспроизводимое эталонным прибором в температурном эквиваленте, °C

Повторяют операции по п. 6.5.3.5 - 6.5.3.6 для остальных контрольных

точек.

• 6.5.3.8.    По согласованию с заказчиком повторяют операции по п.п. 6.5.3.5 -6.5.3.7 для другого канала измерений и (или) другого типа НСХ.

• 6.5.3.9.   Полученные значения не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР, изготавливаемые фирмой «Sika Dr. Siebert & Kiihn GmbH & Co. KG», Германия.

Допускается проводить поверку только для одного канала («А» или «В») и (или) для одного типа НСХ в режиме измерений сигналов, поступающих от преобразователей термоэлектрических (ТП).

Определение основной абсолютной погрешности в режиме работы с ТП допускается проводить с отключенной или включенной внутренней автоматической компенсацией температуры свободных (холодных) концов термопары (КХС).

При поверке каналов с НСХ типа «В» допускается не отключать схему компенсации холодного спая и проводить поверку по п. 6.5.4.5.

• 6.5.4.1.    Абсолютную погрешность каналов измерений сигналов, поступающих от ТП определяют не менее, чем при пяти значениях, равномерно расположенных в диапазоне измерений, включая нижний и верхний пределы диапазона.

• 6.5.4.2.    Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме, предварительно выбрав канал и тип НСХ.

• 6.5.4.3.   Устанавливают калибратор в режим измерений сигналов, поступающих от ТП.

• 6.5.4.4.    Проводят операцию по п. 6.5.4.5 или 6.5.4.6

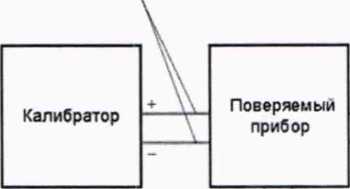

• 6.5.4.5.   Отключают внутреннюю автоматическую компенсацию температуры свободных (холодных) концов термопары. Собирают схему согласно рисунку 5. Подключают компаратор-калибратор универсальный КМ300Р (с медными проводами) к калибратору.

Медные провода

Рисунок 5

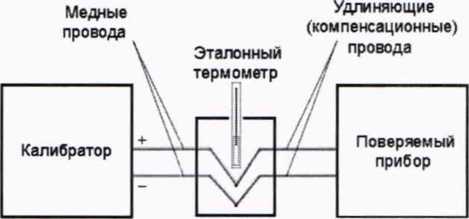

• 6.5.4.6.   Включают внутреннюю автоматическую компенсацию температуры

свободных (холодных) концов термопары. Собирают схему согласно рисунку 6.

Термостат

Рисунок 6

а) К поверяемому прибору подключают удлиняющие (компенсационные) провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002). Тип компенсационных проводов должен соответствовать установленному типу НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013. Концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки, заполненные трансформаторным маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.

б) Подключают медные провода к компаратору-калибратору универсальному КМ300Р.

• 6.5.4.7.    С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с выбранным типом НСХ).

• 6.5.4.8.    Рассчитывают основную абсолютную погрешность (Дабе. °C) для каждой поверяемой точки по формуле 27:

^а(к■ ~ им         (27)

где: Хизм - значение измеренного сигнала, индицируемого на калибраторе °C;

X, - значение сигнала воспроизводимое эталонным прибором в температурном эквиваленте, °C

• 6.5.4.9.    Повторяют операции по п.п. 6.5.4.7 - 6.5.4.8 для остальных контрольных точек.

• 6.5.4.10.   По согласованию с заказчиком повторяют операции по п.п. 6.5.4.7-6.4.4.9 для другого канала измерений и (или) другого типа НСХ.

• 6.5.4.11.  Полученные значения не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР, изготавливаемые фирмой «Sika Dr. Siebert & Kuhn GmbH & Co. KG», Германия.

• 6.6.1.1.     Погрешность определяют с помощью термопреобразователя сопротивления ТСП 012 исполнения ТСП 012.04.К (или ТС класса допуска А по ГОСТ 6651-2009 с длиной чувствительного элемента не более 10 мм и диаметром защитной оболочки ТС не более 4,5 мм) подключенного к измерителю температуры многоканальному прецизионному МИТ8 или измерителю температуры двухканальному прецизионному МИТ2 (далее - эталон) не менее, чем при пяти значениях температуры, равномерно расположенных в диапазоне воспроизводимых температур калибратора и (или) в диапазоне измеряемых температур внешнего ТС включая начало и конец диапазона.

• 6.6.1.2.     Помещают поверхностную вставку в калибратор, выровняв ее так, чтобы отверстие для погружение внешнего ТС калибратора находилось на 12 часах условного циферблата.

• 6.6.1.3.     Погружают в отверстия, расположенные вблизи к поверхности вставки эталон и внешний ТС калибратора.

• 6.6.1.4.     Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.6.1.5.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 6.6.1.6.     После выхода калибратора на заданное значение температуры, а также достижения стабилизации показаний температуры эталона, снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) показаний эталона в течение не менее 5 минут с интервалом не более 15 секунд в установившемся температурном режиме.

• 6.6.1.7.     Рассчитывают погрешность установления заданной температуры по внешнему ТС (Дтс, °C) для каждой поверяемой точки по формуле 28:

Д_Тс ⁼ ^тс ~               (28)

где: Ттс - значение температуры по внешнему ТС, °C,

Тэ- среднее арифметическое значение температуры, измеренное эталоном, °C.

• 6.6.1.8.     Повторяют операции по п.п. 6.6.1.5 - 6.6.1.7 для остальных поверяемых точек.

• 6.6.1.9.     Полученные значения во всех контрольных точках не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР. изготавливаемые фирмой «Sika Dr. Siebert & Kiihn GmbH & Co. KG», Германия.

• 6.6.2.1.     Погрешность определяют с помощью термопреобразователя сопротивления ТСП 012 исполнения ТСП 012.04.К (ТС класса допуска А по ГОСТ 6651-2009 с длиной чувствительного элемента не более 10 мм и диаметром защитной оболочки ТС не более 4,5 мм) подключенного к измерителю температуры многоканальному прецизионному МИТ8 или измерителю температуры двухканальному прецизионному МИТ2 (далее - эталон) не менее, чем при пяти значениях температуры, равномерно расположенных в диапазоне воспроизводимых температур калибратора и (или) в диапазоне измеряемых температур внешнего ТС включая начало и конец диапазона.

• 6.6.2.2.     Помещают поверхностную вставку в калибратор, выровняв ее так. чтобы отверстие для погружение внешнего ТС калибратора находилось на 12 часах условного циферблата.

• 6.6.2.3.     Погружают в отверстия, расположенные вблизи к поверхности вставки эталон и внешний ТС калибратора.

• 6.6.2.4.     Подготавливают калибратор в соответствии с руководством по эксплуатации к поверке в необходимом режиме.

• 6.6.2.5.     Задают необходимое значение температуры на калибраторе, соответствующее требуемой поверяемой температурной точке.

• 6.6.2.6.     После выхода калибратора на заданное значение температуры, а также достижения стабилизации показаний температуры эталона, снимают показания с дисплея МИТ8 (МИТ2) или производят автоматическую запись с использованием ПО МИТ8 (МИТ2) показаний эталона в течение не менее 30 минут с интервалом не более 30 секунд в установившемся температурном режиме.

• 6.6.2.7.     Рассчитывают нестабильность поддержания заданной температуры (Тц, °C) для каждой поверяемой точки по формуле 29:



' -Г max      min

2

где: Т_тах - максимальное значение заданной температуры на калибраторе измеренное эталоном в течение 30 минут после стабилизации, °C;

r_mjn - минимальное значение заданной температуры на калибраторе измеренное эталоном в течение 30 минут после стабилизации, °C

• 6.6.2.8.     Повторяют операции по п.п. 6.6.2.5 - 6.6.2.7 для остальных поверяемых точек.

• 6.6.2.9.     Полученные значения нестабильности поддержания заданной температуры во всех контрольных точках не должны превышать предельно допустимых значений, указанных в Описании типа на Калибраторы температуры серии ТР, изготавливаемые фирмой «Sika Dr. Siebert & Kiihn GmbH & Co. KG», Германия.

• 7.1  Средства измерений, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению.

Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений выдается свидетельство о поверке.

• 7.2 При отрицательных результатах поверки в соответствии с действующим законодательством в области обеспечения единства измерений РФ на средство измерений оформляется извещение о непригодности к применению.

Разработали:

Научный сотрудник

отдела метрологического обеспечения термометрии ФГУП «ВНИИМС»

Вспомогательный термопреобразователь сопротивления LTA-ДВ представляет собой чувствительный элемент с НСХ типа «Pt 100» по 1 ОС I 6651-2009, в корпусе из нержавеющей стали (рисунок А.1) и с четырехпроводной схемой соединения внутренних проводов с ЧЭ.

За глубину погружения термопреобразователя LTA-ДВ принимают расстояние от рабочего конца до поверхности теплоносителя.

Рабочий конец

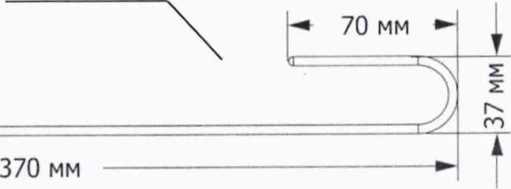

Рисунок А.1 —Термопреобразователь сопротивления LTA-ДВ

32
