СОГЛАСОВАНО

УТВЕРЖДАЮ

Директор по разработкам, Начальник испытательного центра АО «Профотек»

Технический директор ООО «ИЦРМ»

________М. А. Янин

Трансформаторы напряжения электронные ЭТН Методика поверки

г. Видное

2017 г.

Содержание 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на трансформаторы напряжения электронные ЭТН (далее - трансформаторы, ЭТН), и устанавливает методы, а также средства их первичной и периодической поверок.

  • 1.2 На первичную поверку следует предъявлять ЭТН до ввода в эксплуатацию и после ремонта.

  • 1.3 На периодическую поверку следует предъявлять ЭТН в процессе эксплуатации и/или хранения.

  • 1.4 Интервал между поверками в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации ЭТН, но не реже одного раза в 8 лет.

  • 1.5 Основные метрологические характеристики приведены в таблице 1.

    операций поверки ЭТН бракуют и его поверку прекращают.

Таблица 1

Наименование характеристики

Значение

Номинальное первичное напряжение переменного тока t/ном, кВ

от 0,01 до 20

Номинальное вторичное напряжение переменного тока, В

100/V3

Диапазон измерения и преобразования напряжения переменного тока при частоте 50 Гц, кВ*

ОТ 0,02’ t/ном ДО 4- t/ном

Диапазон измерения и преобразования напряжения постоянного тока, кВ*

от 0,01 до 1

Пределы допускаемой относительной погрешности измерения и преобразования напряжения постоянного тока, %

±0,2

Класс точности по ГОСТ Р МЭК 60044-7-2010 в диапазоне напряжений переменного тока от 0,8 - t/ном до 1,2- t/ном (аналоговый выход «100/л/З»)

0,2

Класс точности по ГОСТ Р МЭК 60044-7-2010 в диапазоне напряжений переменного тока от 0,02 t/ном до 4-t/ном (протокол IEC 61850-9-2)

0,2; 3,0

Номинальное значение частоты переменного тока, Гц

от 50 до 400

Полоса пропускания по уровню -3 дБ, кГц

от 0 до 5

Номинальная нагрузка для вторичных обмоток аналогового усилителя (применяется только для исполнения для измерения переменного тока частотой 50 Гц), В -А, не более

10,0

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки выполняют операции, указанные в таблице 2. Таблица 2

Наименование операции поверки

Номер пункта методики поверки

Необходимость выполнения

при первичной поверке

при периодической поверке

Внешний осмотр

8.18.1

Да

Да

Опробование и подтверждение соответствия программного обеспечения

8.2

Да

Да

Определение метрологических характеристик

8.3

Да

Да

  • 2.2 Последовательность проведения операций поверки обязательна.

  • 2.3 При получении отрицательного результата в процессе выполнения любой из

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

  • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 3

Наименование средства поверки

Номер пункта Методики

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

1

2

3

4

Основные средства поверки

1

Трансформатор напряжения

8.3.1,

8.3.2

Трансформатор напряжения эталонный

СА921-35, per. №55310-13

2

Магазин нагрузок

8.3.1

Магазин нагрузок МР 3025, per. № 22808-07

3

Установка поверочная векторная компарирующая

  • 8.3.1,

  • 8.3.2,

8.3.3

Установка поверочная векторная компарирующая УПВК-МЭ 61850, per. № 60987-15

4

Калибратор

8.3.3

Калибратор многофункциональный CALIBRO 142, per. №39949-15

Вспомогательные средства поверки (оборудование)

5

Источник напряжения

8.3.1,

8.3.2

Трансформатор высоковольтный испытательный ТВИ-100/145, диапазон воспроизведений напряжения переменного тока до 100 кВ

6

Т ермогигрометр электронный

8.1 -8.3

Термогигрометр электронный «CENTER» модель 313, per. № 22129-09

7

Барометр-анероид метеорологический

8.1 -8.3

Барометр-анероид метеорологический

БАММ-1, per. №5738-76

Компьютер и принадлежности к компьютеру

8

Компьютер

8.2.2,

8.2.3

Интерфейс Ethernet; объем оперативной памяти не менее 1 Гб; объем жесткого диска не менее 10 Гб; дисковод для чтения CD-ROM; операционная система Windows

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого ЭТН необходимо обеспечить выполнение следующих требований:

  • - подсоединение ЭТН и оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

  • - заземление должно производиться посредством заземляющего провода или сетевого адаптера, предназначенного для данного оборудования;

  • - присоединения поверяемого ЭТН и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

  • - запрещается работать с оборудованием при снятых крышках или панелях;

  • - запрещается работать с поверяемым ЭТН в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

  • - запрещается работать с поверяемым ЭТН в случае обнаружения его повреждения.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия применения:

  • -   температура окружающего воздуха от 10 до 30 °C;

  • -   относительная влажность воздуха от 30 до 80 %;

  • -   атмосферное давление от 80 до 106 кПа.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить эксплуатационные документы на поверяемые ЭТН, а также руководства по эксплуатации на применяемые средства поверки;

  • - выдержать ЭТН в условиях окружающей среды, указанных в п. 6.1, не менее 4 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

  • - подготовить к работе средства поверки и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

При проведении внешнего осмотра ЭТН проверяют:

  • - соответствие комплектности перечню, указанному в руководстве по эксплуатации паспорте ЭТН;

  • - соответствие серийного номера, указанного в руководстве по эксплуатации;

  • - маркировку и наличие необходимых надписей на наружных панелях;

  • - разборные контактные соединения должны иметь маркировку, а резьба винтов и гаек должна быть исправна;

  • - на корпусе ЭТН не должно быть трещин, царапин, забоин, сколов;

  • - соединительный провод не должен иметь механических повреждений;

  • - отдельные части ЭТН должны быть прочно закреплены.

Результат внешнего осмотра считают положительным, если комплектность и серийный номер соответствуют указанным в паспорте, маркировка и надписи на наружных панелях соответствуют эксплуатационной документации, а также отсутствуют механические повреждения, способные повлиять на работоспособность ЭТН.

  • 8.2 Опробование и подтверждение соответствия программного обеспечения

    • 8.2.1 Опробование

  • 1) Подключить персональный компьютер (далее по тексту - ПЭВМ) к выходным интерфейсам ЭТИ.

  • 2) Включить ЭТН (подать питание) и ПЭВМ, убедиться во включении подсветки индикатора (в течение 2-3 секунд происходит загрузка программного обеспечения).

  • 3) При успешном окончании процесса загрузки внутреннего программного обеспечения преобразователя загорается зеленый светодиод (Норма).

  • 4) Убедиться в приеме на ПЭВМ сигналов с выходных интерфейсов, соответствующих показаниям индикатора ЭТН.

Результаты проверки считают положительным, если после подачи питания на ЭТН включилась подсветка индикатора и появилась на нем соответствующая надпись, загорелся зеленый светодиод (Норма) и при отсутствии напряжения переменного тока показания близки к нулевым значениям.

  • 8.2.2 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения (далее по тексту - ПО) ЭТН должно выполняться путем контроля идентификационных данных программного обеспечения:

  • - наименования метрологически значимых частей ПО;

  • - версии метрологически значимых частей ПО;

  • - контрольных сумм метрологически значимых части ПО.

Идентификационные данные метрологически незначимых частей являются справочными и контролю не подлежат.

  • 8.2.3 Идентификацию ПО производить следующим образом:

  • - произвести подготовку ЭТН к работе согласно руководству по эксплуатации;

  • - включить ЭТН.

Выполнить проверку подлинности и целостности программного кода.

Для этого необходимо зайти в подменю «информация о ПО». В открывшемся диалоговом окне отобразятся контрольные суммы.

Значения отображенных сумм должны соответствовать значениям, указанным в описании типа на ЭТН.

  • 8.3 Определение метрологических характеристик

Определение метрологических характеристик ЭТН заключается в проверке класса точности по ГОСТ Р МЭК 60044-7-2010 (с номинальным вторичным напряжением переменного тока 100/л/З), проверке класса точности по ГОСТ Р МЭК 60044-7-2010 (протокол IEC 61850-9-2), определении погрешности измерения и преобразования напряжения постоянного тока.

  • 8.3.1 Проверка класса точности по ГОСТ Р МЭК 60044-7-2010 (с номинальным вторичным напряжением переменного тока 100/^3) проводится в следующей последовательности:

  • 1) Собрать схему подключений согласно рисунку 1 в соответствии с эксплуатационной документацией.

  • 2) Включить и подготовить поверяемый ЭТН и средства поверки в соответствии с эксплуатационной документацией.

  • 3) Воспроизвести испытательный сигнал с помощью источника в соответствии с таблицей 4.

  • 4) Снять показания с установки поверочной векторной компарирующей УПВК-МЭ 61850 (далее по тексту - УПВК-МЭ). Произвести вычисления для проверки класса точности трансформатора по ГОСТ Р МЭК 60044-7-2010.

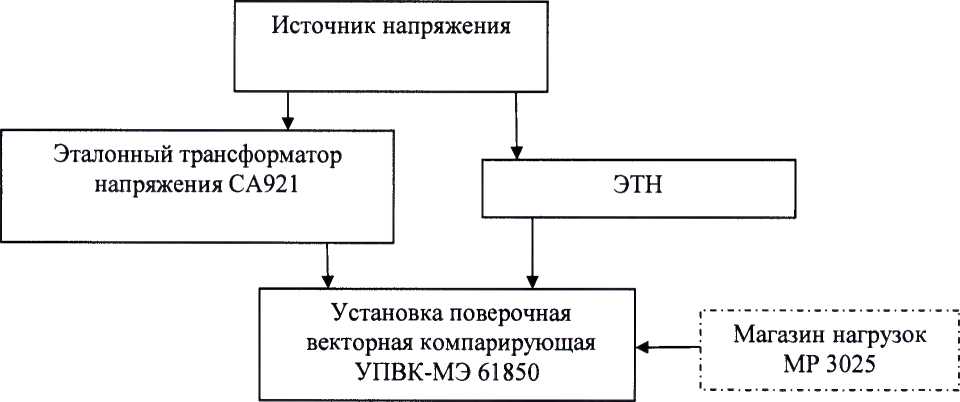

    Рисунок 1 - Структурная схема проверки класса точности по ГОСТ Р МЭК 60044-7-2010 (с номинальным вторичным напряжением переменного тока 100Л/3) и класса точности по ГОСТ Р МЭК 60044-7-2010 (протокол IEC 61850-9-2)

    Таблица 4

    № п.п.

    Процент от номинального первичного напряжения переменного тока, %

    1

    80

    2

    100

    3

    120

    Результаты испытания считают удовлетворительными, если полученные значения допускаемых погрешностей находятся в пределах, указанных в таблице 1.

  • 8.3.2 Проверка класса точности по ГОСТ Р МЭК 60044-7-2010 (протокол IEC 61850-9-2) проводится в следующей последовательности:

  • 1) Собрать схему подключений согласно рисунку 1 в соответствии с эксплуатационной документацией.

  • 2) Включить и подготовить поверяемый ЭТН и средства поверки в соответствии с эксплуатационной документацией.

  • 3) Воспроизвести испытательный сигнал с помощью источника в соответствии с таблицей 5.

  • 4) Снять показания с УПВК-МЭ. Произвести вычисления для проверки класса точности трансформатора.

Таблица 5

№ п.п.

Процент от номинального первичного напряжения переменного тока, %

1

2

2

80

3

100

4

200

5

400

Результаты испытания считают удовлетворительными, если полученные значения допускаемых погрешностей находятся в пределах, указанных в таблице 1.

  • 8.3.3 Определение погрешности измерения и преобразования напряжения постоянного тока проводится в следующей последовательности:

  • 1) Собрать схему подключений согласно рисунку 2.

  • 2) Включить и подготовить поверяемый ЭТН и средства поверки в соответствии с эксплуатационной документацией.

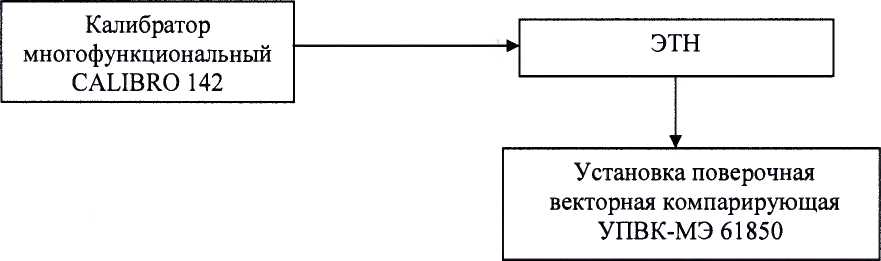

    Рисунок 2 - Структурная схема определения погрешности измерения и преобразования напряжения постоянного тока

  • 3) Воспроизвести испытательный сигнал с помощью калибратора в соответствии с таблицей 6.

Таблица 6

№ п.п.

Значение напряжения постоянного тока, В

1

0,01

2

100

3

500

4

750

5

1000

4) Получить значения допускаемой относительной погрешности измерения и преобразования напряжения постоянного тока с УПВК-МЭ.

Результаты испытания считают удовлетворительными, если полученные значения допускаемой относительной погрешности измерения и преобразования напряжения постоянного тока находятся в пределах, указанных в таблице 1.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

- полное наименование аккредитованной на право поверки организации;

  • - номер и дата протокола поверки;

  • - наименование и обозначение поверенного средства измерений;

  • - заводской (серийный) номер;

  • - обозначение документа, по которому выполнена поверка;

  • - наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

  • - температура и влажность в помещении;

  • - фамилия лица, проводившего поверку;

  • - результаты каждой из операций поверки согласно таблице 2.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

  • 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

  • 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 2, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.

Инженер отдела испытаний ООО «ИЦРМ»

Е.С. Устинова
