Методика поверки «ГСИ. Делители напряжения составные ДН-160пт/2» (РТ-МП-3572-551-2016)
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»
(ФБУ «РОСТЕСТ-МОСКВА »)
УТВЕРЖДАЮ
Заместитель генерального
«20» декабря 2016 г.
У «Ростест-Москва»
Е.В. Морин
Государственная система обеспечения единства измерений
Делители напряжения составные ДН-160пт/2
Методика поверки
РТ-МП-3572-551-2016 г. Москва
2016
Настоящая методика поверки распространяется на делители напряжения составные ДН-160пт/2 (далее по тексту - делители), изготовленные ООО НПП «Диатранс», г. Москва и ООО «ЭЛЕКТРО ПЛЮС», г. Санкт - Петербург, и устанавливает методы и средства их первичной и периодической поверок.
Интервал между поверками 1 год.
1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ-
1.1 При проведении поверки проводят операции, указанные в таблице 1, и применяют средства поверки, указанные в таблице 2.
Таблица 1 - Операции поверки
Наименование операции |
Номер пункта методики поверки |
Проведение операций при | |
первичной поверке |
периодической поверке | ||
Внешний осмотр |
5.1 |
Да |
Да |
Опробование |
5.2 |
Да |
Да |
Определение погрешности коэффициентов масштабного преобразования и погрешности угла фазового сдвига делителя |
5.3 |
Да |
Да |
-
1.2 При несоответствии характеристик поверяемых делителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят.
-
1.3 Допускается при периодической поверке на основании письменного заявления владельца поверяемого СИ производить поверку меньшего числа измеряемых величин и в неполном диапазоне измерений измеряемых величин. Соответствующие записи должны быть сделаны в свидетельстве о поверке.
Таблица 2 - Средства поверки
Номер пункта МП |
Наименование и тип основного или вспомогательного средства поверки; метрологические и основные технические характеристики средства поверки |
5.2-5.4 |
Государственный эталон единицы коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока 1 разряда по ГОСТР 8.746-2011 в диапазоне значений от 3/^3 до 500Л13 кВ |
Номинальное первичное напряжение от З/л/З до 500х/3 кВ, номинальное вторичное напряжение 100^3 В, 8 = ± 0,01 %. | |
Прибор сравнения КНТ-05 (Госреестр № 17750-08) | |
| |
Примечания 1 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью |
-
2.1 К поверке приборов допускаются лица, прошедшие инструктаж по технике безопасности, изучившие эксплуатационную документацию на средства измерений и настоящую методику поверки.
-
2.2 Поверитель должен пройти инструктаж по технике безопасности и иметь
Лист № 3 Всего листов 5 удостоверение на право работы на электроустановках с напряжением до и выше 1000 В с группой допуска не ниже IV.
3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИПри проведении поверки должны быть соблюдены требования Правила по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.
Средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.
4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ-
4.1 Условия поверки делителей должны соответствовать условиям их эксплуатации, нормированным в технической документации, но не выходить за нормированные условия применения средств поверки.
-
4.2 При проведении поверки должны соблюдаться следующие условия:
Температура окружающего воздуха, °C...................................................20±5
Относительная влажность воздуха, %.................................................. 30-80
Атмосферное давление, кПа.................................................................84-106
5 ПРОВЕДЕНИЕ ПОВЕРКИ-
5.1 Внешний осмотр
При проведении внешнего осмотра должно быть установлено соответствие делителей следующим требованиям:
-
- комплектность делителей должна соответствовать описанию типа;
-
- не должно быть механических повреждений корпуса, органов управления, соединительных элементов, индикаторных устройств, нарушающих работу делителей или затрудняющих поверку;
-
- разъемы не должны иметь повреждений и должны быть чистыми.
При наличии вышеперечисленным требованиям дальнейшей поверке делители не подвергаются и бракуются.
-
5.2 Опробование
Опробование делителей проводят путем проверки их на функционирование в соответствии с руководством по эксплуатации.
Результат опробования считают положительным, если делитель функционирует согласно руководству по эксплуатации.
-
5.3 Определение основной относительной погрешности коэффициентов масштабного преобразования и основной абсолютной погрешности угла фазового сдвига делителя.
-
5.3.1 Собрать схему согласно рисунку 1 или рисунку 2 для модификаций ДН-160пт/2 или ДН-160пт/2-БК соответственно.
-

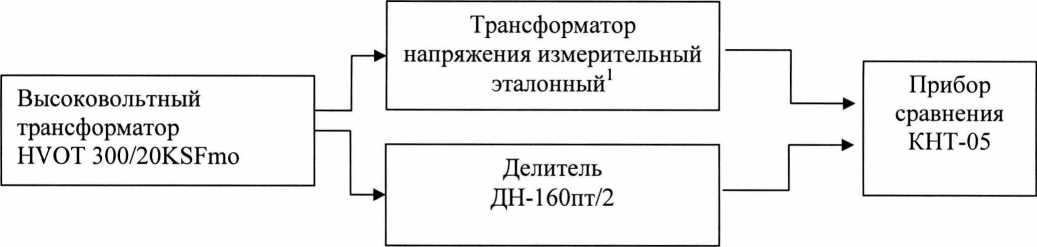

Рисунок 1 - структурная схема подключения приборов для определения основной относительной погрешности коэффициентов масштабного преобразования и основной абсолютной погрешности угла фазового сдвига делителя ДН-160пт/2.

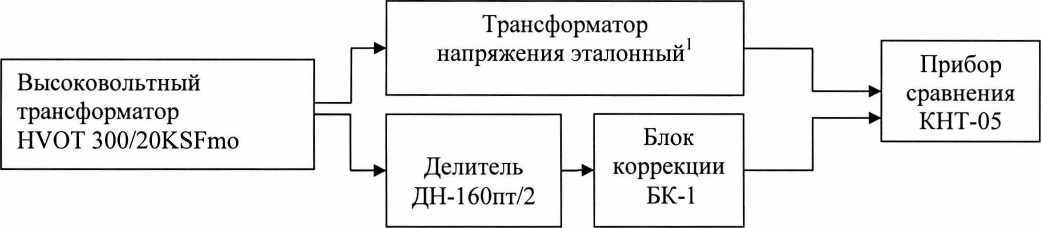

Рисунок 2 - структурная схема подключения приборов для определения основной относительной погрешности коэффициентов масштабного преобразования и основной абсолютной погрешности угла фазового сдвига делителя ДН-160пт/2-БК.
Примечание 1 - Государственный эталон единицы коэффициента масштабного
преобразования и угла фазового сдвига электрического напряжения переменного тока 1 разряда по ГОСТ Р 8.746-2011 в диапазоне значений от З/л/З до 500/V3 кВ.
-
5.3.2 Устанавливают «КНТ-05» на безопасном расстоянии от источника высокого напряжения. Включают «КНТ-05» и устанавливают режим поверки трансформаторов напряжения.
-
5.3.3 С помощью высоковольтного трансформатора HVOT 300/20KSFmo плавно увеличивают напряжение до значения, соответствующего 0,8 -Uhom., контролируя его по «КНТ-05».
-
5.3.4 Измеряют с помощью «КНТ-05» напряжения с поверяемого делителя (Uo) и с выхода эталонного трансформатора (Un), а также угол сдвига фаз ср между указанными сигналами.
-
5.3.5 Вычисляют коэффициент деления Кд по формуле:
Кд = Ктн-Un / Uo, (1)
где Un - напряжение с выхода эталонного трансформатора, В;
Uo - напряжение с выхода делителя, В;
Ктн - номинальный коэффициент трансформации эталонного трансформатора.
-
5.3.6 Вычисляют отклонение коэффициента деления делителя в процентах от номинального по формуле:
Зкд =100- (Кд - К дном) / К дном, (2)
где Зкд - отклонение коэффициента деления, %;
Кд - вычисленное значение коэффициента деления;
Лист № 5 Всего листов 5 Кдном - номинальное значение, указанное в руководстве по эксплуатации испытуемого делителя.
Абсолютное отклонение А(р при измерении угла фазового сдвига записывают по показаниям «КНТ-05» в минутах.
-
5.3.7 Измерения и вычисления по 5.3.4 - 5.3.6 выполняют десятикратно.
-
5.3.8 Увеличивают высокое напряжение до UH0M и выполняют операции 5.3.4 - 5.3.6 настоящей методики.
-
5.3.9 Увеличивают высокое напряжение до 1,2-UHOm и выполняют операции по 5.3.4 -
5.3.6 настоящей методики.
-
5.3.10 Проверку метрологических характеристик делителя проводят последовательно в соответствии с изложенной программой для всех коэффициентов делителя (350, 1100, 2200).
-
5.3.11 Результаты измерений и вычислений заносят в протокол произвольной формы. Результаты испытаний считают положительными, если полученные значения
погрешностей не превышают указанных в описании типа.
6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
6.1 Положительные результаты поверки установки оформляют свидетельством о поверке, с нанесением знака поверки на свидетельство, в соответствии с Приказом Министерства промышленности и торговли Российской Федерации № 1815 от 02.07.2015.
-
6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики установку к дальнейшей эксплуатации не допускают и выдают извещение о непригодности. В извещении указывают причину непригодности.
В.А.Коротков
Начальник лаборатории №551
Начальник сектора
