ООО «Производственное Объединение ОВЕН»

СОГЛАСОВАНО                                УТВЕРЖДАЮ

ПРЕОБРАЗОВАТЕЛИ ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ И ТЕМПЕРАТУРЫ ИЗМЕРИТЕЛЬНЫЕ

ПВТ100

МЕТОДИКА ПОВЕРКИ

КУВФ.41363Е100МП

Москва 2015

1 Введение

Настоящая методика распространяется на преобразователи относительной влажности и температуры измерительные ПВТ100 (далее по тексту - преобразователи или приборы), изготавливаемые ООО «ПО ОВЕН», г. Москва, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

2 Операции поверки

При проведении первичной и периодической поверки должны выполняться операции, указанные в таблице 2.1

Таблица 2.1

Наименование операции

Номер пункта МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2

Да

Да

3 Определение абсолютной погрешности

6.3

Да

Да

3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 3.1 Таблица 3.1

Наименование и тип средств измерений и оборудования

Основные технические характеристики

Генератор влажного воздуха HygroGen модификации HygroGen 2

Диапазон воспроизведения относительной влажности от 0 до 100%, диапазон воспроизведения температуры от +5...+50 °С, пределы допускаемой абсолютной погрешности воспроизведения относительной влажности ±0,5 %, пределы допускаемой абсолютной погрешности воспроизведения температуры: ±0,1 °С (Госреестр № 32405-11)

Генератор влажного газа эталонный «Родник-4М»

Диапазон воспроизведения относительной влажности: 10.. .98 % (при температуре от плюс 15 до плюс 80 °С), пределы допускаемой абсолютной погрешности воспроизведения относительной влажности: ±1,0 %

Измеритель комбинированный Testo 645 с зондом 0636 9741

Диапазон измерения относительной влажности: 5.95 %, пределы допускаемой абсолютной погрешности измерения относительной влажности: ±1,0 %;

Камера климатическая КХТВ-100-О

Диапазон воспроизводимых температур: -70.. .+80 °С, диапазон воспроизведения относительной влажности: 10.98 %

Цифровой прецизионный термометр сопротивления DTI-1000

Диапазон измеряемых температур: -50...+650 °С;    пределы    допускаемой    основной

абсолютной погрешности: ±(0,03 + ед. мл. разряда) °C (в диапазоне: -50.+400 °С); ±(0,06 + ед. мл. разряда) °C (в диапазоне: св.+400.+650 °С)

Наименование и тип средств измерений и оборудования

Основные технические характеристики

Термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.3

Номер в федеральном информационном фонде по обеспечению единства измерений: 33744-07

Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R)

Номер в федеральном информационном фонде по обеспечению единства измерений: 52489-13

Программно-аппаратный комплекс с интерфейсом RS485 и поддержкой протокола     Modbus,     позволяющий

визуализировать измеренные значения температуры и относительной влажности

П р и м е ч а н и я:

1 Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке.

2 Допускается применение других средств измерений с метрологическими характеристиками, не хуже указанных в таблице 3.1, и разрешенных к применению в Российской Федерации.

  • 4 Требования безопасности

При проведении поверки необходимо соблюдать:

  • - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ РМ-016-2001;

  • - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

  • - указания по технике безопасности, приведенные в руководстве по эксплуатации преобразователей.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений, ознакомленные с руководством по эксплуатации преобразователей и прошедшие инструктаж по технике безопасности.
  • 5 Условия поверки и подготовка к ней

При проведении поверки должны соблюдаться следующие условия:

20±5;

80; от 86 до 106,7;

  • - температура окружающего воздуха, °С

  • - относительная влажность окружающего воздуха, %, не более

  • - атмосферное давление, кПа

  • 6 Проведение поверки

    • 6.1 Внешний осмотр

6.1.1. При внешнем осмотре устанавливают отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу системы и на качество поверки.

6.2.Опробование

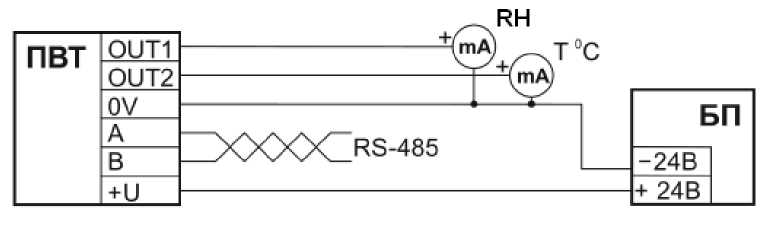

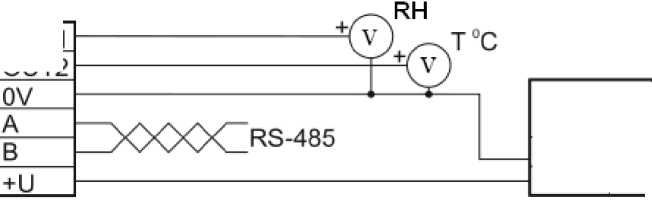

  • 6.2.1 Подключить к источнику питания и вторичному измерительному прибору преобразователь с выходным сигналом постоянного тока по схеме, представленной на рисунке 1 (для преобразователя с выходным сигналом постоянного напряжения по схеме, представленной на рисунке 2).

    Рисунок 1

    OUT1

    OUT2

    Рисунок 2

    БП

    -24В

    + 24В

  • 6.2.2 На дисплее внешнего измерительного прибора наблюдают индикацию показаний, соответствующих текущим значениям температуры или относительной влажности в поверочной лаборатории.

  • 6.3 Определение абсолютной погрешности

  • 6.3.1 Определение абсолютной погрешности канала измерений относительной влажности преобразователя.

  • 6.3.1.1 Определение абсолютной погрешности канала измерений относительной влажности преобразователя проводится в рабочей камере эталонного генератора влажного газа (воздуха) (далее по тексту - генератор), или в климатической камере методом сравнения с эталонным гигрометром.

Погрешность определяют при трех значениях воспроизводимой относительной влажности: 20±15 %, 50 ±15 %, 70±15 %.

  • 6.3.1.2 В соответствии с руководством по эксплуатации подготавливают к работе эталонный генератор или климатическую камеру.

  • 6.3.1.3 При установке поверяемого преобразователя в камеру необходимо, чтобы весь зонд преобразователя располагался полностью внутри рабочей камеры (его поверхность не должна контактировать с окружающей средой) и находился в потоке воздуха. Эталонный гигрометр необходимо располагать в непосредственной близости от поверяемого преобразователя.

  • 6.3.1.4 Задают требуемое значение относительной влажности.

  • 6.3.1.5 При поверке, измерительный зонд выдерживают в рабочей камере при установившемся значении относительной влажности не менее 30 мин, после чего снимают не менее 10 показаний относительной влажности (в течение 5 минут) поверяемого прибора.

Показания преобразователя снимают с помощью калибратора многофункционального и коммуникатора ВЕАМЕХ MC6 (-R).

  • 6.3.1.6 Абсолютная погрешность преобразователя определяется по формуле 1:

д=аt • (r (t)h -aRx(t)h)

1 % 0 (1)

где: At- значение приведенной погрешности измерений преобразователя, %;

Rh(t)max, Rh(t) min - соответственно верхний и нижний пределы шкалы преобразования измеренных сигналов в унифицированные аналоговые сигналы постоянного тока или напряжения в эквиваленте относительной влажности (температуры), % (°С).

Приведенная погрешность в зависимости от типа выходных аналоговых сигналов определяется по формуле 2:

I(U) и з- KU) р а

I(U) н

ч%0

(2)

где: I (U) изм - значение измеренного выходного тока (напряжения) в поверяемой точке;

I (U) н - нормируемое значение выходного сигнала (16 мА или 10 В).

I (и)расч - расчетное значение выходного сигнала (мА или В), соответствующие значению относительной влажности (температуры) измеренного эталонным СИ, определяемое по формуле 3:

I (U ) расч

=4 (0)+

Rh(t) э - Rh(t)mn

Rh(t)max - Rh(t)mn

16 (или 10)

(3)

где: Rh(t)min, Rh(t)max - соответственно верхний и нижний пределы шкалы преобразования измеренных сигналов в унифицированные аналоговые сигналы постоянного тока или напряжения в эквиваленте относительной влажности (температуры), % (°С);

Rh(t), - среднее арифметическое значение показаний эталонных СИ, % (°С).

Операции по п.6.3.1.6 выполняют для всех контрольных точек относительной влажности.

Значения абсолютной погрешности в контрольных точках не должны превышать значений, указанных в приложении А.

При наличии интерфейса RS485 с протоколом обмена MODBUS у преобразователя, абсолютная погрешность показаний может определяться по формуле 4:

Д = ±Г - г,)      (4)

где: Y п - среднее арифметическое значение относительной влажности (температуры) поверяемого преобразователя снятое с программно-аппаратного комплекса или с дисплея персонального компьютера, % (°С);

Y э- среднее арифметическое значение относительной влажности (температуры) по показаниям эталонного термометра (гигрометра), % (°С).

6.3.2 Определение абсолютной погрешности канала измерений температуры преобразователя.

  • 6.3.2.1 Определение абсолютной погрешности канала измерений температуры преобразователя проводится в жидкостных или воздушных термостатах (криостатах) методом сравнения с эталонным термометром.

Погрешность определяют при пяти (при первичной поверке) или при трех (при периодической поверке) значениях рабочего диапазона измерений температуры преобразователей. Значение контрольных точек температуры определяются по формуле (5):

T - T

T _ T | m     m i ± 5

T _ m i n 4(2)      "

(5)

где: i=0..2 (при периодической поверке); i=0..4 (при первичной поверке).

  • 6.3.2.2 Зонд термометра DTI-1000 и зонд поверяемого преобразователя помещают в термостат (криостат). При использовании жидкостного термостата (криостата) зонд поверяемого преобразователя предварительно помещают в защитный герметичный теплопроводный чехол (гильзу). Зонд термометра DTI-1000 погружают на глубину не менее 100 мм.

  • 6.3.2.3 В соответствии с эксплуатационной документацией на термостат (криостат) устанавливают температурную точку.

  • 6.3.2.4 После установления заданной температуры и установления теплового равновесия между эталонным термометром, измерительным зондом (преобразователем) и термостатирующей средой (стабилизации показаний), снимают не менее 3 показаний (в течение 5 минут) с помощью калибратора многофункционального и коммуникатора ВЕАМЕХ MC6 (-R).

  • 6.3.2.5 Обрабатывают полученные данные и рассчитывают абсолютную погрешность, согласно п.6.3.1.6. Погрешность не должна превышать нормируемых значений пределов допускаемой абсолютной погрешности, приведенных в приложении А.

  • 6.3.2.6 Выполняют операции по п.6.3.1.6 для всех контрольных температурных точек.

  • 7 Оформление результатов поверки

7.1 Приборы прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г. и (или) ставится знак поверки в паспорт.

  • 7.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

  • 7.3 По согласованию с заказчиком допускается исключать часть диапазона измерений, в котором в процессе поверки установлено несоответствие нормируемым значениям метрологических характеристик, приведенных в Приложении А.

  • 7.4 По требованию заказчика допускается сокращать часть нормируемого диапазона измерений исходя из конкретных условий применения приборов.

ПРИЛОЖЕНИЕ А

Метрологические и технические характеристики преобразователей относительной влажности и температуры измерительных ПВТ100

Диапазоны измерений, пределы допускаемых абсолютных погрешностей, а также диапазоны при измерении и преобразовании этих вменения выходных аналоговых сигналов приведены в таблице 1. Таблица 1

Наименование характеристики

Значение

Диапазон измерений (показаний) относительной влажности, %

от 5 до 95 (от 0 до 100)

Пределы допускаемой абсолютной погрешности канала измерений относительной влажности, %

в диапазоне свыше 20 до 80 %

в диапазоне от 5 до 20 % и свыше 80 до 95 %

и- Н“

’Л

Диапазон измерений температуры, °С:

для исполнений ПВТ100-Н4, ПВТ100-К1

для исполнения ПВТ100-Н5

от минус 40 до плюс 80; от минус 40 до плюс 80; от минус 40 до плюс 120

Пределы допускаемой абсолютной погрешности канала измерений температуры, °С

в диапазоне свыше минус 20 до плюс 80 оС, не более

в диапазоне от минус 40 до минус 20 оС и свыше плюс 80 до плюс 120 оС, не более

±0,5;

±0,7

Диапазон выходных аналоговых электрических сигналов:

  • - постоянного тока, мА:

  • - напряжения, В:

от 4 до 20;

от 0 до 10

Напряжение питания, В

от 11 до 30 (номинальное значение 24 В)

Масса, кг, не более

1,0

Габаритные размеры корпуса, мм: для исполнения ПВТ100-Н4 для исполнения ПВТ100-К1 для исполнения ПВТ100-Н5

82 х 80 х 55;

102 х 80 х 55;

102 х 80 х 55

Габаритные размеры первичного преобразователя, мм: для исполнения ПВТ100-Н4 для исполнения ПВТ100-К1 для исполнения ПВТ100-Н5

016 х 96;

016 х 201;

016 х 87;

016 х 75

Степень защиты корпуса по ГОСТ 14254-96

IP20

Средняя наработка на отказ, ч, не менее

50 000

Средний срок службы, лет

6

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С:

  • - относительная влажность воздуха, %:

  • - атмосферное давление, кПа

от минус 40 до плюс 80 до 95 (без конденсации) от 84,0 до 106,7
