СОГЛАСОВАНО

Генеральный директор

ООО «КИА»

В.Н. Викулин

2021 г.

Инв.№ подл. I Подп. и дата I Взам. инв.№ I Инв.№дубл. I Поди, и дата

Государственная система обеспечения единства измерений

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком ESR

Методика поверки

РМБТ.466961.003 МП г. Москва

2021 г.

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

ESR

1

СОДЕРЖАНИЕ

Инв.№ подл. I Подп. и дата I Взам. инв.№ I Инв.№дубл. I Подп. и дата

1. Общие положения

Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной, периодической поверки зондов периферийного узла Системы контроля, мониторинга и управления трафиком ESR (далее - зонды ESR).

Поверку зондов ESR осуществляют один раз в два года метрологические службы, аккредитованные на данные виды работ.

2. Перечень операций поверки

1.1 При первичной и периодической поверках должны выполняться операции.

Инв.№ подл. I Подп. и дата I Взам. инв.№ I Инв.№дубл. I Подп. и дата

указанные в таблице 1.

Таблица!

Наименование операции

Номер г

Mew

пове

1ункта 1ИКИ рки

Проведение операций при поверке

первичной

периодической

первичной

периодической

1. Подготовка к проведению поверки

7.1

8.1

да

да

2. Проверка программного обеспечения

7.2

-

да

нет

3. Определение абсолютной погрешности формирования/измерений       количества

информации (объема данных)

7.3.1

8.2.1

да

да

4. Определение абсолютной погрешности формирования/измерений     длительности

сеанса передачи данных

7.3.2

8.2.2

да

да

5. Определение абсолютной погрешности измерения   средней   двусторонней   и

односторонней задержки передачи пакетов данных

7.3.3

-

да

нет

6. Определение абсолютной погрешности измерения   вариации двусторонней   и

односторонней задержки передачи пакетов данных

7.3.3

-

да

нет

7. Определение абсолютной погрешности измерения коэффициента потерь пакетов данных

7.3.4

-

да

нет

8. Определение            относительной

погрешности    измерения    пропускной

способности канала передачи данных

7.3.5

-

да

нет

9. Определение абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1

7.3.6

-

да

нет

10. Определение абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 2

7.3.7

-

да

нет

11. Подтверждение соответствия средства измерений метрологическим требованиям

7.4

8.3

да

да

Зонды периферийного узла

Системы контроля, мониторинга и управления трафиком ESR

Изм

Лист

№ докум.

Подп.

Дата

Лист

12. Оформление результатов поверки

9

да

да

3. Требования к условиям проведения поверки

При проведении поверки должны соблюдаться условия, при которых следующие

влияющие факторы находятся в допустимых при поверке диапазонах: Температура окружающего воздуха. °C

Относительная влажность воздуха при 25 °C, %

Атмосферное давление, кПа

(мм рт.ст.)

от +10 до +35 до 80

от 84 до 106,7 (от 630 до 800)

4. Требования к специалистам, осуществляющим поверку’

К проведению поверки допускаются лица, аттестованные в качестве поверителей радиоэлектронных средств, имеющие опыт работы и изучившие эксплуатационную документацию на зонды ESR и средства поверки.

5. Метрологические и технические требования к средствам поверки

5.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

И и в .№ подл. I Подп. и дата I Взам. инв.№I Инв.№ дубл. I Подп. и дата

5.2 Средства поверки должны быть исправны и иметь действующий документ о поверке (знак поверки).

Таблица 2        ______________________________________________________________________,

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; основные метрологические и характеристики средства поверки

7.3.1,73.2,

7.3.3, 7.3.4,

73.5,8.2.1,

8.2.2

Комплекс измерительный ВЕКТОР-ИКИ-2016 (номер в госреестре 65643-16)    рабочий    эталон    по    ГОСТ    8.873-2014:    диапазон

формирования/измерения количества информации (объема данных) от 1 до 1012 байт; допускаемая абсолютная погрешность формирования и/или измерений объема данных/количества информации 0 байт; диапазон измерений длительности сеансов связи от 1 до 86400 с; пределы допускаемой абсолютной погрешности измерений длительности сеансов связи ±0,1 с

73.1,73.2,

733, 7.3.4,

7.3.5, 7.3.6,

7.3.7, 8.2.1,

8.2.2

Модуль приемовычислительный серии ВЕКТОР-СС (номер в госреестре 73180-18): нестабильность временного положения сигнала 1 Гц ШВ относительно ШВ UTC (SU) при синхронизации по радиосигналам ГНСС ГЛОНАСС/GPS в течение не менее 2-х часов не более 0,25 мкс

733

Осциллограф цифровой TDS3052C (номер в госреестре № 41693-09): пределы допускаемой абсолютной погрешности измерения временных интервалов не менее 1 мс ± 20-Ю^-Тизм, где Тизм - измеряемый временной интервал, с

7.3.4, 7.3.5,

73.6, 7.3.7

Частотомер электронно-счётный вычислительный 43-64, два экземпляра (номер в госреестре № 09135-83) рабочий эталон 4 разряда по Приказу Росстандарта № 1621 от 31.07.2018 г: относительная погрешность измерения    частоты   8t=±(80+l/(fii3M-tc4)),    где   80-относительная

погрешность по частоте внутреннего генератора или внешнего источника, 1изм -измеряемая частота, Гц, tC4 - время счета, с

7.3.6, 7.3.7

Стандарт частоты и времени рубидиевый 41-1020 (номер в госреестре № 60520-15) рабочий эталон 3 разряда по Приказу Росстандарта № 1621 от 31.07.2018 г.: номинальное значение частоты выходного сигналы 1 Гц;

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

ESR

4

Инв.№ подл. I Подп. и дата I Взам. инв.№ I Инв.№дубл. I Подп. и дата

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; основные метрологические и характеристики средства поверки

пределы допускаемой относительной погрешности по частоте выходного сигнала ±8-10"10; пределы допускаемой погрешности измерения разности шкал времени встроенным ИВИ ±50 нс

Вспомогательные средства поверки

7.3.1, 7.3.2,

7.3.3, 7.3.4,

7.3.5, 7.3.6,

7.3.7, 8.2.1,

8.2.2

Комплекс измерительный ВЕКТОР-2019 (номер в госреестре 79185-20): Пределы допускаемого смещения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC (SU) в режиме Stratum 1 в течение не менее 2 часов ±0,25 мкс; диапазон формирования/измерения количества информации (объема данных) от 1 до 1012 байт; допускаемая абсолютная погрешность формирования и/или измерений объема данных/количества информации 1 байт; диапазон формирования длительности сеанса передачи данных от 1,0 до 86400 с; диапазон измерений длительности сеанса передачи данных от 0,1 до 86400 с;      пределы     допускаемой      абсолютной      погрешности

формирования/измерений длительности сеансов передачи данных ±0,05 с; диапазон измерения средней задержки передачи пакетов данных от 0 до 1,5 с; пределы допускаемой абсолютной погрешности измерения средней задержки передачи пакетов данных ±50 нс; диапазон измерения вариации задержки передачи пакетов данных от 0 до 0,1 с; пределы допускаемой абсолютной погрешности измерения вариации задержки передачи пакетов данных ±50 нс; диапазон измерения коэффициента потерь пакетов данных за период измерений от 0 до 1; максимальная допускаемая относительная погрешность измерений коэффициента потерь пакетов данных 1,5-10‘3 %; диапазон измерения пропускной способности канала передачи данных от 512 до 41011 бит/с; пределы допускаемой относительной погрешности измерения пропускной способности канала передачи данных ±0,5 %

7.3.6, 7.3.7

Устройство синхронизации частоты и времени Метроном 300 (номер в госреестре № 74018-19): амплитуда выходного сигнала 1PPS не менее 2,0 В; пределы допускаемой относительной погрешности по частоте выходного сигнала ±7-10’11

  • 5.3 Применяемые для поверки зондов ESR средства измерений (СИ) должны обеспечивать прослеживаемость поверяемого СИ к государственным первичным эталонам единиц величин: времени, частоты и национальной шкалы времени РФ, единиц измерения объемов цифровой информации.

  • 5.4 Допускается применение других средств поверки, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих передачу поверяемым средствам измерений единиц величин в соответствии с государственными и (или) локальными поверочными схемами.

6. Требования по обеспечению безопасности проведения поверки
  • 6.1 При проведении поверки все средства измерений должны быть заземлены.

  • 6.2 При включенном питании запрещается монтаж и демонтаж оборудования, подключение и отключение соединительных кабелей.

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

ESR

5

Инв.№ подл. | Подп. и дата I Взам. инв.№ I Инв.№дубл. I Подп. и дата

  • 7. Первичная поверка

7.1 Подготовка к проведению поверки
  • 7.1.1  Внешний осмотр.

При внешнем осмотре проверить соответствие зонда ESR следующим требованиям:

  • - соответствие комплектности зонда ESR формуляру РМБТ.466961.003 ФО;

  • - сохранность пломб;

  • - отсутствие внешних повреждений корпуса и ослабления элементов конструкции;

  • - сохранность органов управления;

  • - обеспеченность конструкции ограничением доступа к определенным частям средства измерений в целях предотвращения несанкционированной настройки и вмешательства

  • 7.1.2 Опробование.

Опробование работоспособности зонда ESR провести путем проверки обеспечения подключения по консольному порту для первичной настройки зонда ESR.

Для подключения использовать порт RS-232 настроенный следующим образом: скорость 115200 бит/сек, биты данных - 8. четность - не используется, столовый бит- 1. Аппаратный контроль ошибок должен быть выключен.

После подключения к консоли нажать клавишу «Enter» на клавиатуре компьютера, для отображения на дисплее компьютера, используемого для подключения к консольному порту, приглашения для входа в систему:

  • - Welcome to KMUT;

  • - Probe login:

В ответ на это приглашение необходимо ввести логин в систему. По умолчанию -«root».

В ответ будет выведено требование ввести пароль - Password.

Значение по умолчанию: «0000».

В качестве подтверждения верного ввода логина и пароля системой выводится приглашение - [root@probe~J#

После подключения и получения приглашения зонд ESR готов к вводу команд управления.

Зонд ESR считают выдержавшим проверку, если на дисплее компьютера, используемого для подключения к консольному порту, выведено приглашение -[root@probe~]# для входа в систему.

  • 7.1.3 В соответствии с РМБТ.466961.003 РЭ назначить зонду ESR 1Р адрес для взаимодействия с ВЕКТОР-ИКИ-2016 и СФЭО.

  • 7.1.4 Настройка модуля поверки зонда ESR.

Выполнить настройку модуля метрологической поверки зонда ESR путем редактирования файла /etc/kut2_config

Параметры настроек модуля метрологической поверки начинаются с префикса -ftp_proxy_.

ftp_proxy_dst_ip= 192.168.1.2

ftp_proxy_dst_port=8021

ftp_proxy_dst_dataport=20000

ftp_proxy_dst_ip - необходимо указать ip адрес абонентского устройства, на которое будет происходить трансляция получаемых файлов эталонных объемов от абонентского устройства.

ftp proxy dst_port - необходимо указать tcp порт ftp сессии, которую необходимо транслировать.

ftp_proxy_dst_dataport - необходимо указать tcp порт ftp сессии, на который будет происходить трансляция сессии передачи данных.

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№докум.

Подп.

Дата

ESR

6

Инв.№ подл. | Поди, и дата | Взам. инв.№ I Инв.№ дубл. I Подп. и дата

После сохранения файла настроек необходимо либо перезагрузить зонд ESR, либо выполнить команду:

/etc/init.d/kmut2-ftp-proxy restart

  • 7.1.5 Настройка синхронизации шкалы времени

При испытаниях зондов ESR с последним символом А в обозначении модификации, с помощью встроенного ПО, настроить синхронизацию шкалы времени зондов ESR в режиме Stratum 1, при непосредственном подключении зондов ESR к источнику сигналов ГНСС ГЛОНАСС (вспомогательное устройство - комплекс измерительный ВЕКТОР-2019, имеющий в своем составе модуль приемовычислительный ВЕКТОР-СС).

При испытаниях зондов ESR с последним символом Б в обозначении модификации, с помощью встроенного ПО. настроить синхронизацию шкалы времени зондов ESR в режиме Stratum 2, при подключении к источнику сигналов ГНСС ГЛОНАСС по сети пакетной передачи данных (вспомогательное устройство - комплекс измерительный ВЕКТОР-2019, имеющий в своем составе модуль приемовычислительный ВЕКТОР-СС).

7.2 Проверка программного обеспечения
  • 7.2.1 При подтверждении соответствия программного обеспечения (далее - ПО) руководствоваться МИ 3286-2010, Р50.2.077-2011 с учетом МИ 2955-2010 и произвести проверку следующих заявленных данных ПО: идентификационное наименование ПО, номер версии ПО, цифровой идентификатор ПО (контрольная сумма), алгоритм вычисления цифрового идентификатора ПО.

  • 7.2.2 Проверка соответствия идентификационных данных ПО.

Проверку проводить с помощью интерфейса командной строки в соответствии с РЭ.

  • 7.2.3 Результаты проверки считать положительными, если наименование ПО, идентификационное наименование ПО, номер версии ПО, цифровой идентификатор ПО (контрольная сумма) и результат вычисления контрольной суммы ПО соответствуют указанным в эксплуатационной документации.

  • 7.3 Определение метрологических характеристик

7.3.1  Определение абсолютной погрешности формирования/измерений количества информации (объема данных)

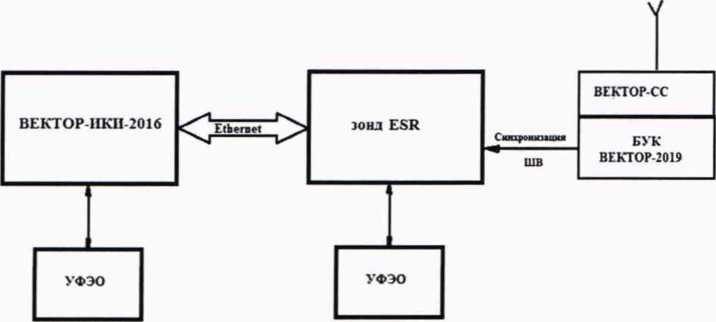

  • 7.3.1.1 Собрать схему поверки в соответствии с рисунком 1.

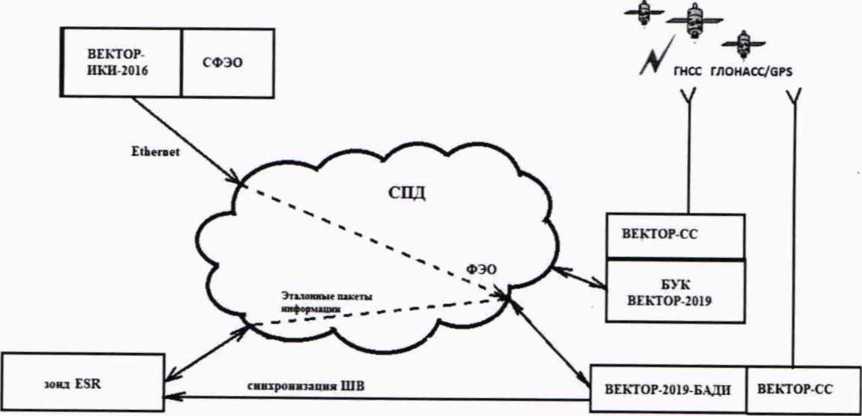

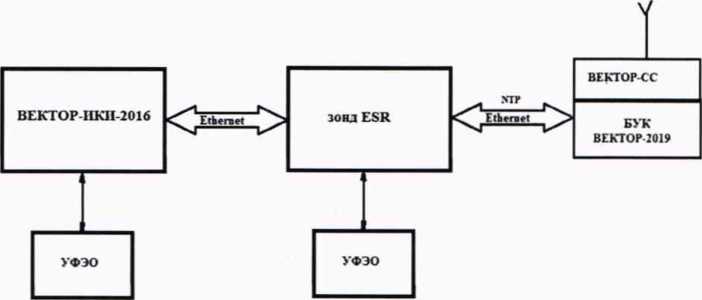

Схема поверки для зондов ESR с последним символом А в обозначении модификации

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

ESR

7

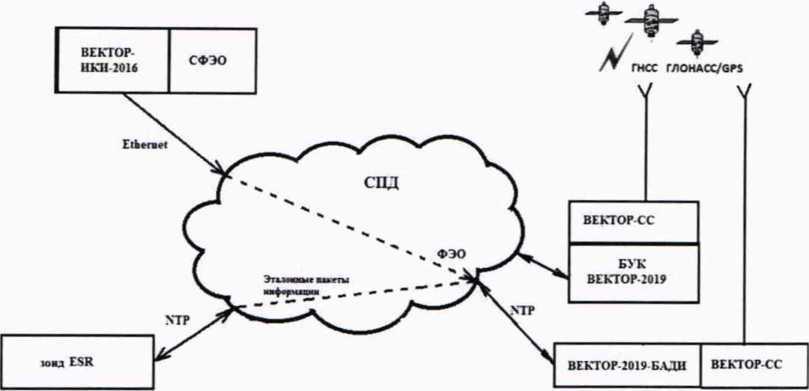

Схема поверки для зондов ESR с последним символом Б в обозначении модификации

УФЭО - устройство хранения файлов эталонных объемов Рисунок 1

  • 7.3.1.2 Синхронизировать системную шкалу времени комплекса измерительного ВЕКТОР-ИКИ-2016 относительно национальной шкалы времени UTC(SU).

В соответствии с руководствами по эксплуатации (далее - РЭ) выполнить запуск ПО ВЕКТОР-ИКИ-2016.

Рабочее окно ПО ВЕКТОР-ИКИ-2016 показано на рисунке 2.

Инв.№ подл. I Подп. и дата I В зам. инв.№I Инв.№ дубл. I Подл, и дата

Рисунок 2

Эалусг н*стзой<и Пестасл. В. «а:

Произвести настройку режима передачи файлов эталонных объемов. Для передачи файлов эталонных объемов на зонд ESR в меню «Режим работы» выбрать режим «Отправка файлов на сервер» (рисунок 3).

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

ESR

8

Отправка файлов на сервер

Рисунок 3

Произвести настройку расположения файлов эталонных объемов ВЕКТОР-ИКИ-2016:

  • -  нажать кнопку «Настройки»;

  • -  в появившемся окне нажать кнопку «Хранилище»;

  • -  произвести выбор пути на файловой системе ПК ВЕКТОР-ИКИ-2016 для доступа к отправляемым файлам эталонных объемов путём нажатия кнопки «Выбор расположения» в разделе «Расположение отправляемых эталонных файлов» (рисунок 4).

© Настройки

Расположение исружаемы» эталонны» файлов

ИХ-WEIGHTS

-XJ MS Ч> ■£

То*юе»ремя

Протокол «КПНТЛНАЙ

Допоямителыно

Всела уддлвтъ загруженные фай/w перед «дма.-<и тестов

Выел

Расположение отправляемы» >талонных файлов TX-WEIGHTS

Инв.№ подл. I Подп. и дата I Взам. инв.№ I Инв.№ дубл. I Подп. и дата

Рисунок 4

Произвести настройку расположения файла протокола измерений ВЕКТОР-ИКИ-2016:

  • -  нажать кнопку «Протокол испытаний»;

  • -  произвести выбор пути на файловой системе ПК ВЕКТОР-ИКИ-2016 для сохранения протокола путём нажатия кнопки «Выбор расположения» в разделе «Расположение протоколов испытаний»;

  • -  файл протокола будет сохранён по указанному пути в формате «xlsx» (рисунок 5).

© Настройки

Храмами*

Towoeapev*

Сервер гадомнш сдало*

Дополните ««.«о

Скрытые

РбСПСЛОжСт'Г npOTOMOAOW ИСГНйТДНмн

reports

44

Рисунок 5

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

ESR

9

Перейти в главное окно программы путём нажатия пиктограммы

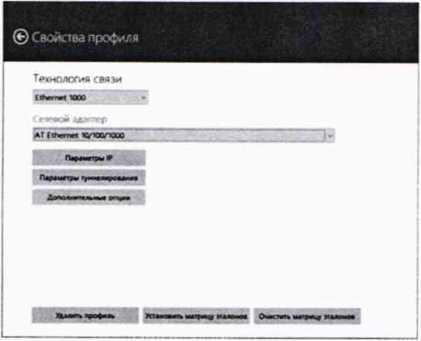

В главном окне программы в столбце «Технология связи» (рисунок 6) щелкнуть правой кнопкой мыши по элементу «Ethernet» (если такого элемента нет, то создать профиль для новой технологии связи, щелкнув мышью по кнопке + внизу списка имеющихся профилей в столбце «Технология связи») и войти в меню настройки «Свойства профиля» для выбора и настройки параметров физического интерфейса для проведения измерений (рисунок 7).

Параметры тестов

Режим работ см

Технология связи

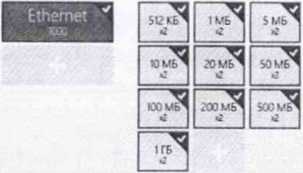

Матрица эталонов

Рисунок 6

Инв.№ подл. I Поди, и дата | Взам. инв.№I Инв.№дубл. I Подп. и дата

Рисунок 7

В меню «Технология связи» выбрать нужный тип физического интерфейса Ethernet для подключения к зонду ESR при проведении измерений (рисунок 8).

Технология связи

Рисунок 8

В выпадающем меню «Сетевой адаптер» выбрать из имеющегося списка сетевое устройство, зарегистрированное в системе ПК ВЕКТОР-ИКИ-2016 в качестве абонентского терминала (АТ) и используемое при выбранном типе физического подключения (рисунок 9).

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

ESR

10

Сетевой адаптер

Рисунок 9

Нажать кнопку «Свойства адаптера» и далее произвести настройку IP-протокола (рисунок 10).

Рисунок 10

7.3.1.3 В соответствии с руководством по эксплуатации ВЕКТОР-ИКИ-2016 установить режим генерирования потока с файлами эталонных объёмов.

Зонд ESR в соответствии с руководством по эксплуатации настроить на измерение объема информации и формирование соответствующего отчета.

Инв.№ подл. I Подп. и дата I Взам. инв.№ I Инв.№дубл. I Подп. и дата

Обеспечить передачу ВЕКТОР-ИКИ-2016 файлов эталонных объемов по организованной сети связи на зонд ESR в соответствии с матрицей объемов (таблица 3). Таблица 3 - Матрица объемов_____________________________________________________

Название файла эталонных объемов

Объем файла. Байт

Количество передач

10Б

10

2

512 кБ

524288

2

1 МБ

1048576

2

10 МБ

10485760

2

100 МБ

104857600

2

1 ГБ

1073741824

2

10 ГБ

10737418240

2

В главном окне программы в столбце «Матрица эталонов» (рисунок 11) щелчком правой кнопки манипулятора «мышь» по соответствующему элементу матрицы войти в меню настройки «Редактирование матрицы» для выбора файлов соответствующих объёмов и количества передач каждого из них при проведении измерений (рисунок 12).

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

ESR

11

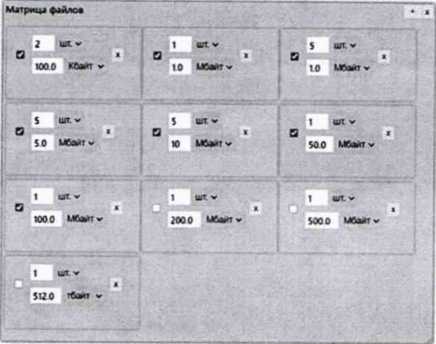

© Редактирование матрицы

Выберите объем

Инв.№ подл. | Подл, и дата I Взам. инв.№I Инв.№дубл. I Подп. и дата

Рисунок 12

В главном окне программы нажать пиктограмму «Запуск» для начала проведения измерений (рисунок 13).

Рисунок 13

В процессе измерений в главном окне программы отображается общая служебная информация и индикатор выполнения измерений (рисунок 14).

Тестирование сети

« *-•**»               ОСС

дет»             д*—».

Jfl

К?       SUft      Wtt        ЛЬ

V2_________1Mb________1M6__4%______

ПцMftwa 'vmj \2*»$

■2600 ИГЛ-ЧТ «rm

Рисунок 14

По завершении измерений в главном окне программы появляется сообщение «Измерения завершены» (рисунок 15).

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

ESR

12

завершены

4 rnChAayG₽s             @    ® ® @

Время успь-хо ойрхи жирсе*»-;                                     '    х-—

г<с«и''Л'          ’’oxvt'p Препода» вь»са

Рисунок 15

По завершении тестов файл протокола измерений будет сохранён на жёстком диске ПК ВЕКТОР-ИКИ-2016 в заданном месте размещения.

Вид протокола измерений в формате «xlsx» показан на рисунке 16.

1

А              В              С              D      |       Е

f

б           Н

1

J

10 аонда

Данные по соединению FTP;PATA

Время начала передачи •талонного файла

Время окончания передачи вталониого файла

Продолжительность передами гталоиного файла

Пиковая скорость передами пакетов Ethernet

2

Объем передаю, ой информации

ip-WV клиента

клиента

1&меде

сервера

серее рв

  • 3

  • 4

Байт

_

a.b.c.d

чч:мм:сс.00

мч:мм:с?.00

sect, 00

Мбит/с

12345670

102400

169.254.254.254          3000210.0.0.254                     20

10:42:00,10

10:42:09.10

9,00

2,26

5

12345670

102400

169.254.254.254          3000410.0.0.254                     20

10:42:10,10

10.42:19,10

9,00

2,26

12345670

102400

169.254.254.254         3000610.0.0.254                   20

10:42:20,10

10:42:29,10

9,00

226

7

12345670

1024001

169.254.254.254          30008 10.0.0.254                     20

10:42:30,10

10:42:39.10

9,00

2,26

8

12345670

1024001

169.254.254.254          3001010.0.0.254                     20

10:42:40,10

10:42:49,10

9,00

2,26

9

12345670

102400

169.254.254.254          3001210.0.0.254                     20

10:42.50,10

10:42:59,10

9,00

226

10

12345670

102400]

169.254.254.254          30014 10.0.0.254

20

10:43.00,10

10 4 3:09,10

9,00

226

11

12345670

102400

169.254 254.254

3001610.0.0.254

20

10:43:10,10

10:43:19,10

9.00

226

12

12345670

102400

169.254.254.254

3001810.0.0.254

20

10:43:20,10

10:43:29,10

9.00

2.26

в

12345670

102400

169.254 254.254          30020 10.0.0.254

20

10:43:30,10

10:43:39,10

9ХЮ

2.26

14

12345670

102400

169.254.254.254          30022 10.0.0.254                     20

10:43:40,10

10:43:49,10

9.00

226

«

12345670

1099511627776

169.254.254.254          30024 10.0.0.254                     20

10:43:SO,10

12:00.00,10

216970,00

226

Рисунок 16

Инв,№ подл. I Подп. и дата I Взам. инв.№ I Инв.№ дубл. I Подп. и дата

Получить от зонда ESR протоколы измерений возможно с помощью встроенной терминальной программы ВЕКТОР-ИКИ-2016. Для этого необходимо подключится к зонду ESR, ввести логин и пароль (рис. 17).

login as: techsupport

ip techsupport@ 169.254.254.254 * s password:

ip techsupport@hostname:~$

Рисунок 17

В появившемся окне ввести ‘‘cat /var/log/kmut-ftp-proxy.log” (без кавычек).

В появившемся окне будет отображен протокол измерений зонда ESR.

  • 7.3.1.4 Вычислить разности объёмов информации, сформированных и переданных ВЕКТОР-ИКИ-2016 и измеренных зондом ESR для каждого объёма информации. Вычисленные разности являются абсолютной погрешностью измерения объема переданной (принятой) информации (данных).

  • 7.3.1.5  Для определения абсолютной погрешности формирования количества информации, обеспечить передачу файлов эталонных объемов от зонда ESR на ВЕКТОР-ИКИ-2016.

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    13

    Изм

    Лист

    № докум.

    Подп.

    Дата

    ESR

    Инв.№подл. | Подо, и дата [ Взам. инв.№ I Инв.№дубл. I Подл, и дата

  • 7.3.1.6 Результаты поверки считать положительными, если значения абсолютной погрешности формирования/измерений количества информации в диапазоне измерений от 10 до Ю10 байт:

  • - при передаче количества информации менее или равном 100 кбайт, находятся в пределах ±10 байт;

  • - при передаче количества информации более 100 кбайт, находятся в пределах ±110’К байт, где К - количество передаваемой информации (данных), байт.

7.3.2 Определение абсолютной погрешности формирования/измерений длительности сеанса передачи данных
  • 7.3.2.1 Собрать схему поверки в соответствии с рисунком 1.

  • 7.3.2.2    Для определения диапазона и абсолютной погрешности формирования/измерений длительности сеанса передачи данных использовать данные протоколов ВЕКТОР-ИКИ-2016 и зонда ESR, полученных при проведении измерений по п. 7.3.1.

Длительность передачи (приема) данных определить из соответствующего протокола как разность времени окончания и времени начала передачи файла эталонного объема.

  • 7.3.2.3 Рассчитать абсолютную погрешность формирования/измерений длительности сеанса передачи данных как разность длительности сеанса передачи данных, полученной из протокола ВЕКТОР-ИКИ-2016 и длительности сеанса передачи данных, полученной из протокола зонда ESR.

  • 7.3.2.4 Результат поверки считать положительным, если абсолютная погрешность формирования/измерений длительности сеанса передачи данных в диапазоне измерений от 1,0 до 86400 с находится в пределах ±0,3 с.

  • 7.3.3 Определение погрешностей измерения средней задержки (односторонней и двусторонней) передачи пакетов данных, вариации задержки (односторонней и двусторонней) передачи пакетов данных

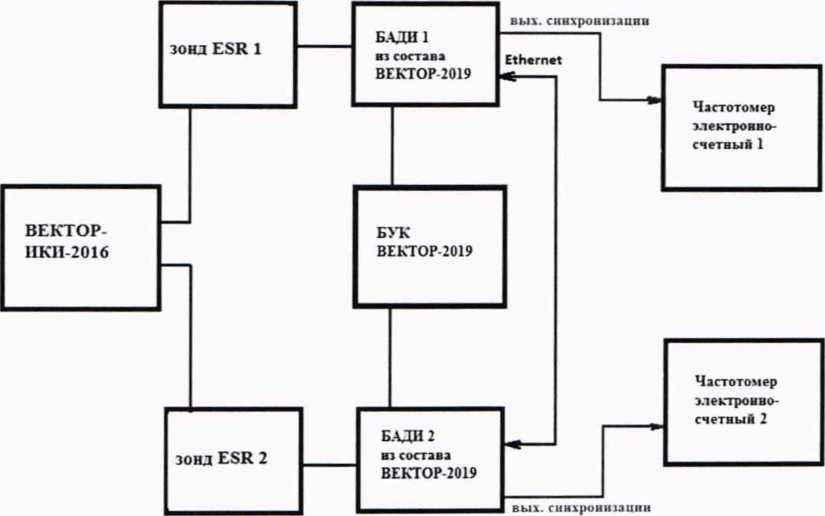

    • 7.3.3.1 Собрать схему поверки в соответствии с рисунком 18.

      Рисунок 18

      Изм

      Лист

      № докум.

      Подп.

      Дата

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком ESR

  • 7.3.3.2 Для формирования требуемых задержек и вариаций задержек в качестве вспомогательного устройства используется ВЕКТОР-2019, при этом для контроля формируемых значений применяется цифровой осциллограф TDS3052C.

Для проведения измерений необходимо при помощи ВЕКТОР-2019 провести формирование параметров канала передачи данных.

Для этого в соответствии с руководством по эксплуатации ВЕКТОР-2019 необходимо произвести следующие действия по конфигурированию:

В главном окне ПО на дисплее БУК ВЕКТОР-2019 перейти в раздел Модули и настройки;

Выбрать соответствующий ВЕКТОР-2019-БАДИ, который формирует эталонные задержки, из списка;

Откроется окно, показанное на рис. 19.

Заполнить параметры канала передачи данных по каждому направлению передачи (см. таблицу 4);

По окончании заполнения параметров нажать кнопку Применить.

О Модуль: БАДИ 00004

Направление А «> В             ♦

Млиималопая адаер«<а 50 мс *

Максимальная задер • «.а 100 мс *

Потери о % *

Направление В => А             ♦

Минимальная задержка 200 мс v

Максимальная задержка 200 мс *

Потери о % *

Инв.№ подл. | Подп. и дата | Взам. инв.№ I Инв.№дубл. I Подп. и дата

Применить настройки

Рисунок 19

Таблица 4

Минимальная задержка

Минимальное значение требуемой задержки, выраженное в мс

Максимальная задержка

Максимальное значение требуемой задержки, выраженное в мс

Потери

Коэффициент требуемых потерь пакетов, выраженный в %

В соответствии с руководством по эксплуатации настроить зонд ESR 1 на пакетную передачу, а зонд ESR 2 на прием одного из файлов эталонного объема.

Настроить зонды ESR на измерение средней задержки (односторонней и двусторонней) передачи пакетов данных, вариации задержки (односторонней и двусторонней) передачи пакетов данных и формирование соответствующих протоколов измерений.

  • 7.3.3.3 Провести измерения, устанавливая при помощи ВЕКТОР-2019 значения параметров канала передачи данных в соответствии с таблицей 5.

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    Изм

    Лист

    № докум.

    Подп.

    Дата

    ESR

    15

аблица 5

Передача от БАДИ 1 к БАДИ 2

Передача от БАДИ 2 к БАДИ 1

Ср. двуст. задка, мс

PD1

Вар. двуст. зад-ки, мс PDV1

Мин задка, мс

Макс зад-ка, мс

Ср. одн зад-ка, мс

PD1

Вар. одн. задки, мс

PDV1

Мин. зад-ка, мс

Макс.

зад

ка, мс

Ср. одн. зад-ка, мс

PD1

Вар. одн. Зад-ки, мс

PDV1

1

1

2

1,5

1

1

2

1,5

1

3

2

2

20

24

22

4

20

24

22

4

44

8

3

100

110

105

10

100

ПО

105

10

210

20

4

490

510

500

20

490

510

500

20

1000

40

5

980

1020

1000

40

980

1020

1000

40

2000

80

6

1475

1525

1500

50

1475

1525

1500

50

3000

100

Инв.№ подл. I Подп. и дата I Взам. инв.№ I Инв.№дубл. I Подп. и дата

Производить измерения при помощи зондов ESR средней задержки (односторонней и двусторонней) передачи пакетов данных (PD2), вариации задержки (односторонней и двусторонней) передачи пакетов данных (PDV2).

  • 7.3.3.4 Сравнить полученные результаты измерений с сформированными ВЕКТОР-2019 (из таблицы 5) и измеренными при помощи осциллографа PDl, PDV1.

Рассчитать абсолютную погрешность, как разность полученных значений PD (PDV) для каждого сеанса связи.

Рассчитать относительную погрешность по формулам:

(PD2-PD1 )/PD 1 • 100% для средней задержки (односторонней и двусторонней) передачи пакетов данных,

(PDV2-PDV1)/PDV 1-100% для вариации (односторонней и двусторонней) передачи пакетов данных.

  • 7.3.3.5 Результаты поверки зондов ESR с последним символом А в обозначении модификации считать положительными, если:

  • - полученные значения абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне измерений от 40 до 4-103 мкс находятся в пределах ±40 мкс;

  • - полученные значения относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне измерений от 4103 до 1,5-106 мкс находятся в пределах ±1%;

  • - полученные значения абсолютной погрешности измерений средней односторонней задержки передачи пакетов данных в диапазоне измерений от 20 до 2- 10J мкс находятся в пределах ±20 мкс;

  • - полученные значения относительной погрешности измерений средней односторонней задержки передачи пакетов данных в диапазоне измерений от 2-103 до 1,5 -106 мкс находятся в пределах ±0,5%;

  • - полученные значения абсолютной погрешности измерений вариации двусторонней задержки передачи пакетов данных в диапазоне измерений от 40 до 1-Ю4 мкс находятся в пределах ±40 мкс;

  • - полученные значения относительной погрешности измерений вариации двусторонней задержки передачи пакетов данных в диапазоне измерений от 1-Ю4 до 1106 мкс находятся в пределах ±1%;

  • - полученные значения абсолютной погрешности измерений вариации односторонней задержки передачи пакетов данных в диапазоне измерений от 20 до 5-10J мкс находятся в пределах ±20 мкс;

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    16

    Изм

    Лист

    № докум.

    Подп.

    Дата

    ESR

  • - полученные значения относительной погрешности измерений вариации односторонней задержки передачи пакетов данных в диапазоне измерений от 5-103 до 5-10мкс находятся в пределах ±0,5%.

  • 7.3.3.6 Результаты поверки зондов ESR с последним символом Б в обозначении модификации считать положительными, если:

  • - полученные значения абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне измерений от 100 до НО4 мкс находятся в пределах ±100 мкс;

  • - полученные значения относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне измерений от 1 • 104 до 1,5-106 мкс находятся в пределах ± 1 %;

  • - полученные значения относительной погрешности измерений средней односторонней задержки передачи пакетов данных в диапазоне измерений от 200 до 1,5-106 мкс находятся в пределах ±50%;

  • - полученные значения абсолютной погрешности измерений вариации двусторонней задержки передачи пакетов данных в диапазоне измерений от 100 до 1-Ю4 мкс находятся в пределах ±100 мкс;

  • - полученные значения относительной погрешности измерений вариации двусторонней задержки передачи пакетов данных в диапазоне измерений от 1-Ю4 до 1 • 105 мкс находятся в пределах ±1%;

  • - полученные значения абсолютной погрешности измерений вариации односторонней задержки передачи пакетов данных в диапазоне измерений от 50 до 5-103 мкс находятся в пределах ±50 мкс;

  • - полученные значения относительной погрешности измерений вариации односторонней задержки передачи пакетов данных в диапазоне измерений от 5-103 до 5-10мкс находятся в пределах ±0,5%.

    Инв.№ подл. | Подп. и дата I Взам. инв.№I Инв.№дубл. I Подп. и дата

7.3.4 Определение абсолютной погрешности измерения коэффициента потерь пакетов данных за период измерений
  • 7.3.4.1 Собрать схему поверки в соответствии с рисунком 20.

    Рисунок 20

    Изм

    Лист

    № докум.

    Подп.

    Дата

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком ESR

Инв.№ подл. I Подп. и дата I Взам. инв.№ I Инв.№дубл. | Подп. и дата

Применить два экземпляра частотомеров электронно-счетных типа 43-64.

  • 7.3.4.2  Для формирования требуемых коэффициентов потерь в качестве вспомогательного устройства используется ВЕКТОР-2019, при этом для контроля формируемых значений применяются частотомеры электронно-счетные типа 43-64.

В соответствии с руководством по эксплуатации настроить зонд ESR 1 на пакетную передачу, зонд ESR 2 на прием одного из файлов эталонного объема (10 Гбайт). В соответствии с руководством по эксплуатации на ВЕКТОР-2019 настроить БАДИ 1 и БАДИ 2 на формирование коэффициентов потерь пакетов данных: 0; 0,1; 0,3; 0,5; 0,7; 0,9; 1,0. Для контроля формируемых значений коэффициентов потерь пакетов данных сигналы (синхроимпульсы) с выхода БАДИ I и входа БАДИ 2 подключить на входы частотомеров, установленных в режим счета импульсных сигналов.

Значения, измеряемые частотомерами: N1- количество переданных пакетов, измеряет частотомер 1, N2 - количество принятых пакетов измеряет частотомер 2.

Настроить один из зондов ESR на измерение коэффициентов потерь пакетов данных (PL2).

  • 7.3.4.3  Проводить измерения, формируя при помощи ВЕКТОР-2019 разные коэффициенты потерь из установленного диапазона. Фиксировать измеряемые частотомерами значения N1 и N2.

Коэффициенты потерь пакетов, измеренные с помощью частотомеров, вычислять по формуле PL 1 =(N 1 -N2)/N 1.

Абсолютную погрешность измерения коэффициента потерь пакетов данных вычислять по формуле (PL2-PL1).

  • 7.3.4.4 Результат поверки считать положительным, если полученные значения абсолютной погрешности измерения коэффициента потерь пакетов данных в диапазоне от 0 до 1 находятся в пределах ±1,5x10’5.

7.3.5 Определение относительной погрешности измерения пропускной способности канала передачи данных

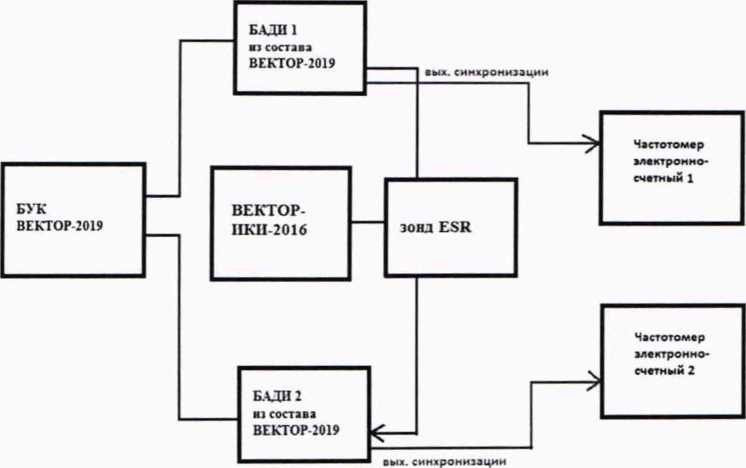

  • 7.3.5.1 Собрать схему поверки в соответствии с рисунком 21.

    Рисунок 21 - Схема для определения диапазона и относительной погрешности измерения пропускной способности канала передачи данных

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    18

    Изм

    Лист

    № докум.

    Подп.

    Дата

    ESR

Применить два экземпляра частотомеров электронно-счетных типа 43-64.

  • 7.3.5.2 Для формирования требуемой пропускной способности в качестве вспомогательного устройства используется ВЕКТОР-2019, при этом для контроля формируемых значений применяются частотомеры электронно-счетные типа 43-64.

В соответствии с руководством по эксплуатации настроить Б А ДИ 1 на передачу файла эталонного объема из Таблицы 6, выбираемого в зависимости от необходимой для измерения пропускной способности канала передачи данных. Файл эталонного объема в ходе передачи будет разбиваться на последовательность пакетов (Р) уровня L2 установленного размера. Установить размер пакета в байтах (X) без учета FCS для каждого передаваемого пакета в соответствии с таблицей 6. Настроить БАДИ 2 на прием файлов.

Таблица 6

Канал ПД Ethernet

Формируемая полоса пропускания (W)

Файл эталонного объема, байт

Размер файла, байт

Размер пакета, байт

(X)

50к

5 кбит/с

512Б

512

986

100к

10 кбит/с

1 кБ

1 024

986

ЮМ

1 Мбит/с

100 кБ

102 400

986

100М

10 Мбит/с

1 МБ

1 048 576

986

IG

100 Мбит/с

10 МБ

10 485 760

986

10G

1 Гбит/с

100 МБ

104 857 600

986

Инв.№ подл.       Подп. и дата | Взам. инв.№ I Инв.№ дубл. I Поди, и дата

Настроить зонд ESR на измерение пропускной способности канала передачи данных.

Для проверки относительной погрешности измерения пропускной способности канала передачи данных сигналы (синхроимпульсы) с выхода БАДИ 1 и входа БАДИ 2 подключить на входы частотомеров, установленных в режим измерения счетчика импульсных сигналов за время 1000 с. Значения, измеряемые частотомерами: N1- количество переданных пакетов, измеряет частотомер 1, N2 - количество принятых пакетов измеряет частотомер 2.

Для БАДИ 1 и БАДИ 2 рассчитывается контрольная сумма последовательности пакетов, согласно алгоритму MD5: S1=MD5(P1), S2=MD5(P2), где Pl- сформированная последовательность пакетов уровня L2 БАДИ 1, Р2- принятая последовательность пакетов уровня L2 БАДИ 2.

  • 7.3.5.3  Провести несколько измерений для каждой сформированной полосы пропускания. При условии S1=S2, рассчитать установленное значение полосы пропускания в бит/с по формуле: Wl=N2/1000-X-8, где ^-измеренное частотомером 2 количество принятых пакетов.

В соответствии с РЭ на зонды ESR получить из протокола измерений измеренное значение пропускной способности канала передачи данных (W2).

  • 7.3.5.4 Относительную погрешность измерения пропускной способности канала передачи данных для каждого проведенного измерения рассчитать по формуле (W2-Wl)/Wl-100%.

  • 7.3.5.5 Результат поверки считать положительным, если полученное значение относительной погрешности измерения пропускной способности канала передачи данных в диапазоне измерений от 512 до 1 • 10у бит/с находится в пределах ±1 %.

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    19

    Изм

    Лист

    № докум.

    Подп.

    Дата

    ESR

  • 7.3.6 Определение абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1

    • 7.3.6.1 Поверка проводится для зондов ESR с последним символом А в обозначении модификации.

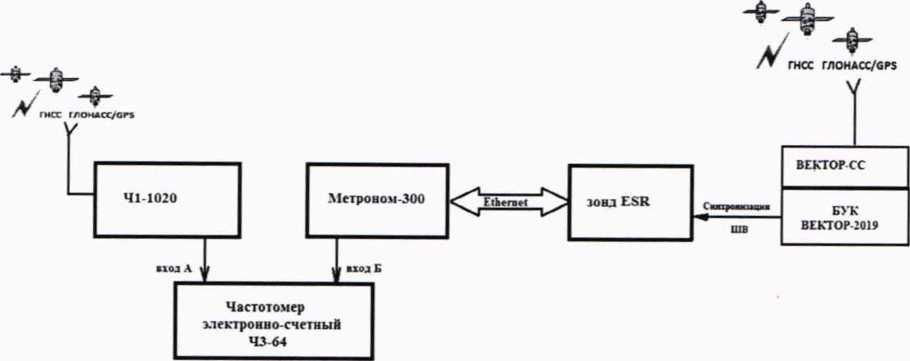

Собрать схему испытаний в соответствии с рисунком 22.

Рисунок 22

Инв.№ подл. | Подп. и дата | Взам. инв.№ I Инв.№дубл. I Подп. и дата

7.3.6.2 Подготовить устройство синхронизации частоты и времени Метроном 300 в соответствии с его руководством по эксплуатации. Метроном 300 настроить для работы в режиме синхронизации по РТР протоколу от зонда ESR через интерфейс Ethernet.

Настроить входы А и Б частотомера в соответствии с параметрами импульсных сигналов 1 Гц: измерения по переднему фронту, входная нагрузка не менее 1 кОм. На вход Б частотомера подать импульсный сигнал lpps от Метроном 300, на вход А частотомера подать импульсный сигнал lpps от стандарта частоты и времени рубидиевого 41-1020. Частотомер установить в режим измерений интервалов времени. При подключении одинаковых кабелей ко входам А и Б частотомера, необходимо учитывать переход к последующему импульсу 1 Гц и из полученного результата измерения вычитать 1 с.

7.3.6.3 Произвести не менее 10 измерений погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU).

Оценить среднее арифметическое значение измеряемого интервала времени Т по формуле (1).

где Т| - i-й результат измерения; п - количество измерений.

Вычислить среднее квадратическое отклонение результатов измерений по формуле (2):

ZiL/T’i-T’)2

(2)

Вычислить среднее квадратическое отклонение среднего арифметического по формуле

(3):

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

20

Изм

Лист

№ докум.

Подп.

Дата

ESR

(3) Рассчитать доверительные границы случайной погрешности по формуле (4):

£ = tSf

'                                                                        (4)

Где t - коэффициент Стьюдента, при (п-1)=9 и доверительной вероятности 0,95, равный 2,26;

Оценить доверительные границы неисключенной систематической погрешности (НСП) по формуле (5):

0£ =

(5)

0.95.

02

Где к-1,1 при количестве составляющих НСП не менее 3-х и доверительной вероятности

пределы допускаемой погрешности измерения интервалов времени частотомером электронно-счетным Ч1-64±1 нс;

и       пределы допускаемой погрешности при измерении задержки сигнала в кабелях,

подключаемых к частотомеру ±0,62 нс.

Оценить доверительные границы погрешности по формуле (6):

нв.№ подл. | Подп. и дата | Взам. инв.№ I Инв.№дубл. I Подп. и дата

4 = К •

(6)

Где К - коэффициент, зависящий от соотношения случайной составляющей погрешности и неисключенной систематической погрешности, вычисляемый по формуле (7):

ft _ £+9?

Sf+Sg

Sr

(7)

- суммарное среднее квадратическое отклонение, вычисляемое по формуле (8):

(8)

- среднее квадратическое отклонение неисключенной систематической погрешности, вычисляемое по формуле (9):

с = 21

7.3.6.4 Максимальное значение погрешности синхронизации шкалы относительно национальной шкалы времени Российской Федерации UTC(SU) Stratum 1 определить по формуле (10).

ДТтах = ±(| Т| + 4)
S9

(Ю)

Изм

Лист

№ докум.

Подп. Дата

(9) времени в режиме

Зонды периферийного узла

Системы контроля, мониторинга и управления трафиком ESR

Лист

  • 7.3.6.5 Результат поверки считать положительным, если полученное максимальное значение погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1, находится в пределах ±40 мкс.

7.3.7 Определение абсолютной погрешности синхронизации внутренней шкалы времени относительно национальной шкалы времени UTC (SU) в режиме Stratum 2
  • 7.3.7.1    Поверка проводится для зондов ESR с последним символом Б в обозначении

модификации.

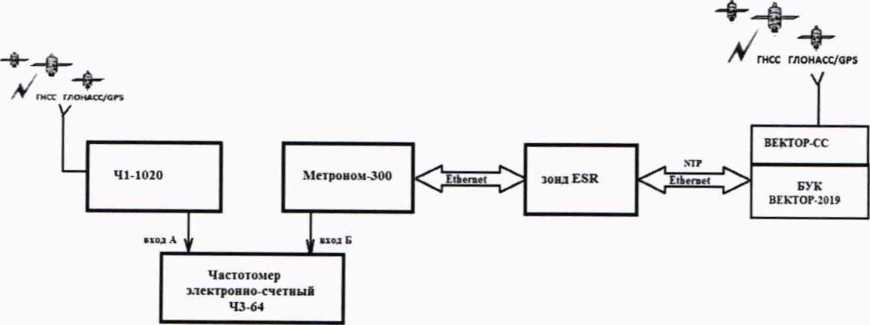

Собрать схему поверки в соответствии с рисунком 23.

Рисунок 23

  • 7.3.7.2 Произвести измерения погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в соответствии с методикой из п. 7.3.6. Максимальное значение погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 2 определить по формуле (10).

  • 7.3.7.3 Результат поверки считать положительным, если полученное максимальное значение погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 2, находится в пределах ±100 мкс.

Инв.№ подл. I Подп. и дата | Взам. инв.№ I Инв.№дубл. I Подп. и дата

7.4 Подтверждение соответствия средства измерений метрологическим требованиям
  • 7.4.1 Результаты измерений, полученные при определении каждой метрологической характеристики, необходимо обработать, сопоставив с установленными при утверждении типа зондов ESR метрологическими характеристиками.

  • 7.4.2 Критерием принятия поверителем решения о подтверждении соответствия средства измерений метрологическим требованиям является соответствие результатов определения всех метрологических характеристик установленным при утверждении типа зондов ESR.

  • 8. Периодическая поверка

8.1 Подготовка к проведению поверки
  • 8.1.1 Периодическая поверка зондов ESR, находящихся в составе Системы контроля, мониторинга и управления трафиком (Системы КМУТ) проводится дистанционно.

  • 8.1.2 Периодическая поверка зондов ESR проводится в случаях окончания срока действия свидетельства о поверке, а также при установке в Систему КМУТ нового зонда ESR.

  • 8.1.3 При поверке зондов ESR с последним символом А в обозначении модификации, настроить синхронизацию шкалы времени зондов ESR, с помощью встроенного ПО, по

    Изм

    Лист

    № докум.

    Подп.

    Дата

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком ESR

сигналам частоты и времени ГНСС ГЛОНАСС/GPS, при непосредственном подключении зонда ESR к ВЕКТОР-2019-БАДИ-ХХХХХ.

  • 8.1.4 При поверке зондов ESR с последним символом Б в обозначении модификации, настроить синхронизацию шкалы времени зондов ESR, с помощью встроенного ПО, по сигналам частоты и времени ГНСС ГЛОНАСС/GPS, при подключении зондов ESR к ВЕКТОР-2019-БАДИ-ХХХХХ по сети пакетной передачи данных.

  • 8.2 Определение метрологических характеристик

8.2.1   Определение абсолютной погрешности формирования/измерений количества информации (объема данных)
  • 8.2.1.1 Собрать схему проведения дистанционной поверки в соответствии с рисунком 24.

    Инв.Яа подл. | Подп. и дата | Взам. инв.№ I Инв.№ дубл. I Подп. и дата

    Схема поверки для зондов ESR с последним символом А в обозначении модификации

Схема поверки для зондов ESR с последним символом Б в обозначении модификации ФЭО - файлы эталонных объемов; СПД - сеть передачи данных; NTP - Network Time Protocol - протокол сетевого времени;

ВЕКТОР-2019-БАДИ - блок аппаратный для дистанционных измерений серии ВЕКТОР-2019-БАДИ-ХХХХХ из состава комплекса измерительного ВЕКТОР-2019;

БУК ВЕКТОР-2019 - блок управления комплексом измерительным ВЕКТОР-2019, Рисунок 24

Изм

Лист

№докум.

Подп.

Дата

Зонды периферийного узла

Системы контроля, мониторинга и управления трафиком ESR

Лист

  • 8.2.1.2 В соответствии с РЭ на зонды ESR назначить зонду IP-адрес для взаимодействия с ВЕКТОР-2019-БАДИ комплекса измерительного ВЕКТОР-2019.

  • 8.2.1.3 Диск с файлами эталонных объемов из состава ВЕКТОР-ИКИ-2016 (СФЭО) подключить к ПК ВЕКТОР-ИКИ-2016 с помощью прилагаемого USB-кабеля.

  • 8.2.1.4 На зонде ESR выбрать перечень исполняемых функций, контролируемых параметров, режимов измерений, просмотра и регистрации результатов измерений, формирования соответствующих отчетов.

  • 8.2.1.5 Выполнить настройку и синхронизацию шкалы времени (Н1В) ВЕКТОР-2019 с национальной шкалой времени РФ UTC (SU). Для синхронизации ШВ использовать приёмник сигналов ГЛОНАСС/GPS, модуль приемовычислительный ВЕКТОР-СС, встроенный в ВЕКТОР-2019. Для этого выполнить следующие действия:

  • - разместить антенну в зоне видимости спутников ГНСС ГЛОНАСС/GPS и подключить ее к приемнику ВЕКТОР-СС;

-запустить ПК БУК ВЕКТОР-2019;

  • - перейти, используя клавиатуру и позиционный манипулятор, в раздел Модули и настройки главного окна на дисплее БУК ВЕКТОР-2019 (см. рис. 25);

& главная               Модули и настройки

Источники времени

ВЕКТОР-2019                     Источники времени

© Профили И измерения                _О Приемник сигналов ГЛОНАСС

гР Приемник сигналов ГЛОНАСС

Модули и настройки

шно

А

состояние

X Протоколы измерений

Инв.№ подл. | Подп. и дата I Взам. инв.№ I Инв.№ дубл. I Подп. и дата

Блоки аппаратные для дистанционных измерений

БАДИ 00001

БАДИ 00002

БАДИ 00003

Не в сети                                                    I

БАДИ 00004

Рисунок 25

- проверить текущее состояние модуля Приемник сигналов ГЛОНАСС/GPS и дождаться состояния Время синхронизировано.

  • 8.2.1.6 Выполнить запуск ПО ВЕКТОР-2019

Появится рабочее окно программы (рисунок 26).

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

24

Изм

Лист

№ докум.

Подп.

Дата

ESR

главная               Профили и измерения

ВЕКТОР-2019

| S Профили и измерения

чЭ Протоколы измерений

<s> Модули и настройки

| Добавление нового профиля

Сохраненные профили

Генерация сетевого трвфяса Остановлен

Передача файлов эталонных объемов Остановлен

Приен вызовов с таксофона

V-

12- монитор

к-

Изнеремие полосы пропускания Остановлен

Вызовы с терминала на терминал Ос^хжпем

Рисунок 26

Убедиться, что приемник ГЛОНАСС/GPS включен и время успешно синхронизировано.

  • 8.2.1.7 Выполнить настройку режима передачи файлов эталонных объемов от эталона ВЕКТОР-ИКИ-2016 к ВЕКТОР-2019-БАДИ.

Находясь на главном окне программы, перейти в раздел Профили и измерения (см. рис. 27).

(с) Главная

Профили и измерения

ВЕКТОР-2019

Инв.№ подл. | Подп. и дата | Взам. инв.№ I Инв.№дубл. | Подп. и дата

| t= Профили и измерения

Добавление нового профиля

С2 Протоколы измерений

Сохраненные профили

О Модули и настройки

Гекртмя сетевого трафика

fly Передаче файлов эталонных объемов

Li-HOHKtop

t_/2. Измерение полосы пропусками)

Р Оаак>ш*«

Рисунок 27

Выбрать профиль Передача файлов эталонных объемов. Откроется просмотр блок-схемы организации передачи файлов эталонных объемов (см. рис. 28).

Изм

Лист

№ докум.

Подп.

Дата

Зонды периферийного узла

Системы контроля, мониторинга и управления трафиком ESR

Лист

ы Передача файлов эталонных объемов

Передача файлов

U1--. J IWIMII

Параметра IP

■ • .....              1ь4 ■1

Utaoa писем 25S2SS2SSO

ГЧхяов-.-         .->4, FTP

сервера ЫниИшги •

Прием файлов с сервера

Coctouw Ожидание м пуска

Инв.№ подл. | Поди, и дата Взам. инв.№ I Инв.№дубл. I Подп. и дата

Рисунок 28

Настроить сервер файлов эталонных объемов из состава эталона ВЕКТОР-ИКИ-2016:

  • - Ввод адреса, логина и пароля для авторизации FTP:

  • - Отредактировать (либо создать, если отсутствует) секцию Авторизация FTP блока FTP-клиент: заполнить поля Логин и Пароль.

Заполнить матрицу файлов эталонных объемов

Данный блок состоит из матрицы элементов (см. рис. 5), где каждый элемент представляет собой команду на передачу файла эталонного объема установленного размера заданное число раз. Элементы матрицы в процессе теста обрабатываются справа налево, строка за строкой.

По каждому элементу матрицы выставить:

  • -  флаг разрешения (ячейка слева активирована - данный элемент матрицы будет обрабатываться в тесте, не активирована - данный элемент матрицы в тесте будет проигнорирован);

  • -  количество передач файла эталонного объема (верхнее поле);

  • -  размер файла эталонного объема (нижнее поле).

  • 8.2.1.8 Для определения диапазона и абсолютной погрешности измерения количества информации обеспечить передачу по организованной сети связи файлов эталонных объемов, полученных с эталона ВЕКТОР-ИКИ-2016, от ВЕКТОР-2019-БАДИ на зонд ESR в

    соответствии с матрицей объемов (таблица 7).

    Таблица 7 Матрица объемов_______________

    Название файла эталонных объемов

    Объем файла, Байт

    Количество передач

    10Б

    10

    2

    512 кБ

    524288

    2

    1 МБ

    1048576

    2

    10 МБ

    10485760

    2

    100 МБ

    104857600

    2

    1 ГБ

    1073741824

    2

    10 ГБ

    10737418240

    2

    Изм

    Лист

    № докум.

    Подп.

    Дата

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком ESR

  • 8.2.1.9 В главном окне программы нажать пиктограмму «Запуск» для начала проведения измерений. По завершении тестов файл протокола измерений будет сохранён на жёстком диске ПК в заданном месте размещения. Вид протокола измерений в формате “xlsx” показан на рисунке 29.

    А

    8             С             0             £             1             G             н               |               j               ц

    Эталонным

    файл

    Временные отметки (ЦТС SU)

    Продолжмтел ьмостъ передачи эталонное о файла

    Средине скорость ле ре дени вталониото файла

    скорость

    передачи

    > талонного

    файла

    Количество служебной по

    СТ1ЮШ11811 ю ■

    прима юй

    Начало

    мртдга

    данных

    Конец

    передачи

    Данны»

    Первый пакет IP

    Последний

    Первый пакет IP с фрагментом вталониото файла

    Последний пакет IP с фрагментом вталониото файла

    чч:мм:сс.00

    ччимахс.00

    •мммхс.ОО

    ччиимисс.ОО

    TflMJMTC С .00

    ччрнмхс.ОО

    сс.00

    Мвит/с

    Мбит/с

    к

    1М.В

    1OSS 26.23   10 58 39.71 10 58 26.59 10 58 33.78 1058 32.97 1058 33.95          0.97

    8.95          12.15          3.89

W      X

YZAAABACADAEAF

Ис ходящий трафик

Количество пакетов IP бе.

> ТвЛОтя ЮТО трафика

Суымарф«ый размер пакетов IP без «талонного траф-а

Количество пакетов IP

Количество пакетов IP на стороне с*эо

размер пакетов IP на стороне СФЭО

Количество потерянных пакетов IP

размер потераммыж пакетов IP

Количество пакетов IP бев .талонного »ра< «а

Суммарным размер пакетов IP без «талонного трафика

ре амер пакетов IP

Штука

Байт

Штука

Байт

Штука

Байт

Штука

Байт

Штука

Байт

4         168

184 13124 ....      19

4406

Инв.№ подл. | Подп. и дата | Взам. инв.№I Инв.№дубл. I Подп. и дата

АЗ             АН

Al       AJ        АХ           AL         AM      AN        AO           AP

IP-адреса

ТСР<е<сия FTP Control

ТСРчессня FTP Data

Клиент

Сервер

Порт

клиента

Порт сервера

размер

пакетов IP

Суммарным размер прикладным даитп

Порт

клиента

Порт

сервера

Суммарным размер прикладным данных

размер пакетов IP

a-O.c.d

a-b-c.d

Байт

Байт

Байт

Байт

10.106 188 209 81 88 209 163     45765      21       2260           350

43127

42716    10957S6       10485761

Рисунок 29

  • 8.2.1.10   Получить от зонда ESR протоколы измерений. Вычислить разности объёмов информации, переданных ВЕКТОР-2019-БАДИ и измеренных зондом ESR для каждого объёма информации. Вычисленные разности являются абсолютными погрешностями измерений количества (объёмов) информации зондом ESR.

  • 8.1.1.11   Для определения диапазона и абсолютной погрешности формирования количества информации обеспечить передачу по организованной сети связи файлов эталонных объемов от зонда ESR на ВЕКТОР-2019-БАДИ в соответствии с матрицей объемов.

  • 8.2.1.12 Результаты поверки считать положительными, если значения абсолютной погрешности формирования/измерений количества информации в диапазоне измерений от 10 до 1010 байт:

  • - при передаче количества информации менее или равном 100 кбайт, находятся в пределах ±10 байт;

  • - при передаче количества информации более 100 кбайт, находятся в пределах ±110’К байт, где К - количество передаваемой информации (данных), байт.

    Изм

    Лист

    № докум.

    Подп.

    Дата

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком ESR

Инв.№ подл.       Подп. и дата Взам. инв.№ I Инв.№ дубл. I Подп. и дата

8.2.2 Определение абсолютной погрешности формирования/измерений длительности сеансов передачи данных
  • 8.2.2.1 При выполнении операций по п. 8.2.1 производить измерения длительностей сеансов передачи данных, зарегистрированных ВЕКТОР-2019 и зондом ESR.

  • 8.2.2.2 Вычислить разности длительностей сеансов передачи данных, зарегистрированных ВЕКТОР-2019 при формировании и передаче данных и измеренных зондом ESR для каждого объёма информации. Вычисленные разности являются абсолютными погрешностями измерений длительностей сеансов передачи данных зондом ESR.

  • 8.2.2.3 Результаты поверки считать положительными, если полученные значения абсолютных погрешностей формирования/измерения длительностей сеансов передачи данных в диапазоне измерений от 1,0 с до 86400 с находятся в пределах ±0,3 с.

8.3 Подтверждение соответствия средства измерений метрологическим требованиям
  • 8.3.1 Результаты измерений, полученные при определении каждой метрологической характеристики, необходимо обработать, сопоставив с установленными при утверждении типа зондов ESR метрологическими характеристиками.

  • 8.3.2 Критерием принятия поверителем решения о подтверждении соответствия средства измерений метрологическим требованиям является соответствие результатов определения метрологических характеристик, которые требуется подтвердить при проведении периодической поверки, установленным при утверждении типа зондов ESR.

9. Оформление результатов поверки
  • 9.1  При поверке вести протокол произвольной формы.

  • 9.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России от 31.07.2020 г. № 2510.

  • 9.3 При положительных результатах поверки выдается свидетельство о поверке и данные о поверке вносятся в Федеральный информационный фонд по обеспечению единства измерений. При отрицательных результатах поверки средство измерений к применению не допускаются и на него выдается извещение о непригодности с указанием причин забракования.

  • 9.4 Знак поверки наносится на свидетельство о поверке.

Главный метролог ООО «КИА»

В.В. Супрунюк

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

ESR

28

Копировал:

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
