ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

«07» августа 2019 г.

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные горизонтальные РГС-22000, РГС-35000, РГС-40000

МЕТОДИКА ПОВЕРКИ

МП 1017-7-2019

______ Кондаков А.В.

272-62-75; 272-54-55

Казань 2019 Г.

Предисловие

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходометрии Государственным научным метрологическим центром

(ФГУП «ВНИИР»)

ИСПОЛНИТЕЛИ:

А.В. Кондаков, В. М. Мигранов

2 УТВЕРЖДЕНА

ФГУП «ВНИИР» «07» августа 2019 г.

3 ВВЕДЕНА ВПЕРВЫЕ

Содержание

Стр.

Приложение А

Приложение Б

Приложение В

Библиография

__________________И Н С Т Р У К ц и я

Т 88.3

Государственная система обеспечения единства измерений

Резервуары (танки) стальные горизонтальные

РГС-22000, РГС-35000, РГС-40000

Методика поверки МП 1017-7-2019

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на стальные горизонтальные резервуары (танки), номинальной вместимостью: 22000 м3 (РГС-22000 № 9246621/1); 35000 м3 (РГС-35000 № 9246621/4); 40000 м3 (РГС-40000 № 9246621/2, № 9246621/3), расположенные на судне-газовозе СПГ «Портовый» IMO 9246621, предназначенные для измерения объема, а также для приема, хранения и отпуска сжиженного природного газа (СПГ).

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы нормативные ссылки на следующие стандарты:

ГОСТ 12.0.004—2015

Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

ГОСТ 12.1.005—88

Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.4.087—84

Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия

ГОСТ 12.4.137—2001

Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия

ГОСТ 12.4.310—2016

Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования

ГОСТ 28243—96

Пирометры. Общие технические требования

3 ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями.

3.1 резервуар (танк) стальной горизонтальный: Стальной сосуд прямоугольной формы со скосом днища и кровли с вертикальными непроницаемыми продольными и поперечными переборками (стенками), с индивидуальной градуировочной таблицей, предназначенный для хранения сжиженного природного газа (СПГ) и измерения его объема (массы) совместно со средствами измерений уровня, плотности и температуры.

Переборки представляют собой обшивку из листовой нержавеющей стали, подкрепленную силовым набором.

  • 3.2 градуировочная таблица: Зависимость вместимости резервуара от уровня наполнения танка при нормированном значении температуры, равной минус 162°С. Таблицу прилагают к свидетельству о поверке танка и применяют для определения объема жидкости в нем.

  • 3.3 градуировка танка: Операция по установлению зависимости вместимости танка от уровня его наполнения с целью составления градуировочной таблицы.

  • 3.4 полная вместимость танка: Внутренний объем танка от точки начала отсчета до кровли.

  • 3.5 номинальная вместимость танка: Вместимость танка, соответствующая предельному уровню наполнения его, установленная нормативным документом..

  • 3.6 действительная (фактическая) полная вместимость танка: Вместимость танка, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров танка при поверке.

  • 3.7 посантиметровая вместимость танка: Объем в танке, соответствующий уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.8 точка начала отсчета: Точка проекции вертикальной оси радарного уровнемера на опорную (отражающую) площадку измерительной трубы от которой проводят измерения уровня СПГ.

  • 3.9 эталонная высота уровнемера /7Эур: Расстояние от точки начала отсчета до контрольной точки уровнемера (рисунок А.2).

  • 3.10 сканер: Лазерная координатно-сканирующая система, реализующая функцию линейных и угловых высокоскоростных измерений, с целью определения пространственного положения точек измеряемой поверхности в трехмерной системе координат.

  • 3.11 станция: Место установки сканера во время проведения измерений.

  • 3.12 сканирование: Операция по измерению линейных и угловых координат точек, лежащих на поверхности стенок танка, внутренних деталей и оборудовании.

  • 3.13 программное обеспечение (ПО): Совокупность программ системы обработки информации и программных документов, необходимых для эксплуатации этих программ.

  • 3.14 скан: Визуализированное трехмерное изображение облака точек.

  • 3.15 ЗО-моделирование: Построение трехмерной модели объекта (mesh-модели), по объединенному («сшитому») облаку точек специализированным программным обеспечением.

  • 3.16 тень: Не отсканированная область танка, возникающая при перекрытии луча сканера внутренними деталями и другими объектами.

4 МЕТОД ПОВЕРКИ
  • 4.1 Поверку танка проводят геометрическим методом с применением сканера.

  • 4.2 При поверке танка, его вместимость определяют на основании вычисления объемов на различных уровнях наполнения по ЗО-модели танка, построенной с помощью специализированного программного обеспечения по результатам измерений пространственных координат точек, лежащих на внутренней поверхности.

  • 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

  • 5.1 Требования к точности измерений параметров танка

  • 5.1.1 Пределы допускаемой абсолютной погрешности измерений параметров танка приведены в таблице 1.

Таблица 1

Наименование параметра

Пределы допускаемой абсолютной погрешности измерений параметров танка

Измерение расстояний, мм

±2

Температура стенки танка, °C

±2

  • 5.1.2 При соблюдении пределов допускаемой абсолютной погрешности измерений, указанных в таблице 1, пределы относительной погрешности определения вместимости танка не превышают ±0,30 %.

  • 5.2 Требования по применению рабочих эталонов и вспомогательных средств

  • 5.2.1 При поверке применяют следующие рабочие эталоны, средства измерений и вспомогательные средства:

  • 5.2.1.1 Сканер с верхним значением диапазона измерений не менее 20 м и пределами допускаемой абсолютной погрешности во всем диапазоне измерений не более ± 2 мм,

Применяемое ПО - 3DReshaper или аналогичное программное обеспечение с результатами сличения с 3DReshaper не превышающими ±0,05 % (далее - ПО).

  • 5.2.1.2 Термометр (пирометр) инфракрасный с диапазоном измерений температуры поверхности от минус 10 °C до плюс 65 °C, с пределами допускаемой абсолютной погрешности ± 2 °C.

  • 5.2.2 Вспомогательные средства:

  • - анализатор-течеискатель типа АНТ-ЗМ;

  • - марки, листы формата А4 с контрастным изображением (рис. 1).

Рисунок 1 - Пример изображения марки.

  • 5.2.3 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

  • 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

  • 5.3 Требования к условиям поверке

При проведении поверки соблюдают следующие условия:

  • 5.3.1 Температура окружающего воздуха:...............................от минус 10 С до плюс 35 С

    не более 95 %.

  • 5.3.2 Относительная влажность воздуха:.......................................................

    от 84,0 до 106,7 кПа.

  • 5.3.3 Атмосферное давление...............................................................

  • 5.3.4 Допуск к производству работ осуществляется по наряду-допуску организации - владельца (эксплуатанта).

  • 5.3.5 Танк должен быть порожним.

  • 5.3.6 Внутренняя поверхность танка должна быть очищена, до состояния, позволяющего проводить измерения.

  • 5.3.7 Загазованность в воздухе вблизи или внутри танка должна быть не более ПДК вредных веществ, установленных по ГОСТ 12.1.005-88 и соответствующей [1].

6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 Поверку танка проводят:

  • - первичную - после завершения строительства танка или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

  • - периодическую - по истечении срока интервала между поверками.

  • 6.2 Интервал между поверками - 5 лет.

  • 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ СПЕЦИАЛИСТОВ, ПРОВОДЯЩИХ ПОВЕРКУ И

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 7.1 Измерения параметров при поверке танка проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости).

  • 7.2 К проведению работ допускают лиц, изучивших настоящую инструкцию, техническую документацию на резервуар и его конструкцию, средства измерений и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

  • 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310-2016, спецобувь по ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

  • 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри танка на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005 и соответствовать гигиеническим нормативам ГН 2.2.5.3532.

  • 7.5 При необходимости для дополнительного освещения при проведении измерений параметров танка применяют переносные светильники.

  • 7.6 Перед началом работ проверяют исправность лестниц, перил и ограждений площадок.

  • 7.7 В процессе измерений параметров танка обеспечивают двух- или трехкратный обмен воздуха внутри танка. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

Продолжительность работы внутри танка не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 7.8 Обработку результатов сканирования должен проводить специалист с опытом работы с облаками точек.

8 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ
  • 8.1 При подготовке к поверке проводят следующие работы:

  • 8.1.1 Изучают техническую документацию на танк.

  • 8.1.2 Подготавливают рабочие эталоны, средства измерений и вспомогательные средства согласно технической документации на них, утвержденной в установленном порядке.

  • 8.1.3 Проводят измерение температуры стенки танка с применением пирометра (см.5.2.1.3). Измерение температуры стенки танка проводят на 4 равноудаленных точках стенки танка по всей его высоте.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

  • 8.1.4 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.2).

  • 8.1.5 Получают следующие документы, выданные соответствующими службами владельца (эксплуантанта) судна:

  • - акт на зачистку танка;

  • - заключение лаборатории о состоянии воздуха внутри танка, о соответствии концентрации вредных веществ нормам ГОСТ 12.1.005;

  • - наряд-допуск на проведение работ.

9 ОПЕРАЦИИ ПОВЕРКИ
  • 9.1 При выполнении измерений геометрических параметров внутренней полости танка выполняют операции указанные в таблице 2.

Таблица 2

Наименование операции

Номер подраздела

Внешний осмотр

10.1

Определение эталонного расстояния уровнемера

10.2

Сканирование внутренней полости танка

10.3

10 ПРОВЕДЕНИЕ ПОВЕРКИ ТАНКА

  • 10.1 Внешний осмотр

  • 10.1.1 При внешнем осмотре танка проверяют:

  • - соответствие конструкции и внутренних деталей танка технической документации (паспорту, технологической карте на резервуар);

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц, перил и ограждений площадок;

  • - чистоту внутренней поверхности танка.

  • 10.1.2 Определяют перечень внутренних деталей, оборудования, влияющих на вместимость танка, например, заполненные продуктом трубопроводы, перфорированные колонны (и т.д.) и фиксируют их для дальнейшего исключения из расчета.

  • 10.1.3 Устанавливают марку в точку начала отсчета (см. 3.8).

  • 10.2 Определение эталонного расстояния уровнемера

  • 10.2.1 Эталонную высоту уровнемера н , мм, принимают по его паспорту (рисунок А.2).

э.ур

Результат Нэур вносят в протокол, форма которого приведена в приложении Б (таблица

Б.З).

  • 10.3 Сканирование внутренней полости танка

При проведении сканирования внутренней полости танка проводят следующие операции,

  • 10.3.1 Подготавливают сканер к работе в соответствии с требованиями его технической документации.

  • 10.3.2 Определяют необходимое количество станций сканирования и места их расположения, обеспечивающих исключение теней.

Количество станций определяется индивидуально для каждого танка в зависимости от расположения внутренних деталей и отражающей способности внутренней поверхности танка.

  • 10.3.3 Сканирование проводят последовательно с каждой станции.

  • 10.3.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на сканер и применяемого ПО.

Результаты измерений автоматически фиксируются и записываются.

11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

  • 11.1 Обработка результатов измерений

  • 11.1.1 Обработку результатов измерений проводят в соответствующем ПО.

  • 11.2 Составление градуировочной таблицы танка

  • 11.2.1 Вместимость танка на заданном уровне наполнения, вычисляют с применением ПО (см. 5.2.1.2).

  • 11.2.2 Вместимость танка определяют с шагом ДА/И = 1 см.

  • 11.2.3 Вместимость танка определяют при значениях дифферента, указанных в таблице 3.

Таблица 3 - Значения дифферента

Дифферент, м

на корму (By Stern)

ровный киль

-5,00

-4,50

-4,00

-3,50

-3,00

-2,50

-2,00

-1,50

-1,00

-0,50

0,00

продолжение таблицы 3

Дифферент, м

на нос (By Head)

0,50

1,00

1,50

2,00

  • 11.2.4 При значениях вместимости на различных дифферентах, указанных в таблице 3, определяют вместимость при углах крена судна, приведенных в таблице 4.

Таблица 4 - Значения углов крена

крен, градус

на левый борт (То Port)

Ровный киль

на правый борт (То Starboard)

-3,00 | -2,50

-2,00

-1,50 | -1,00

-0,50

0,00

0,50

1,00

1,50

2,00

2,50 | 3,00

Форма титульного листа и градуировочной таблицы приведена в приложении В.

  • 11.2.5 Вместимость танка, соответствующую уровню жидкости Н, !/(/-/), приведенную к стандартной температуре минус 162°С вычисляют по формуле где fCT - температура стенки резервуара, принимаемая по таблице Б.2 (графа 2);

    (1)

аст - коэффициент линейного расширения материала стенки резервуара, для стали внутренней обшивки танков принимают значение: 13,8*10’61/°С.

11.2.7 Обработку результатов измерений проводят с помощью программного обеспечения.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 Результатом поверки танка является свидетельство о поверке [2].

  • 12.2 К свидетельству прикладывают:

а) градуировочную таблицу;

б) протокол (оригинал прикладывают к первому экземпляру градуировочной таблицы);

  • 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении В. Протокол подписывает специалист по поверке.

Титульный лист и последнюю страницу градуировочной таблицы подписывает специалист по поверке.

  • 12.4 Градуировочную таблицу утверждает руководитель или уполномоченное лицо организации.

Приложение А

(обязательное)

■---------------------------------------------------------------?

<---------------------------------------------------------------1

X       Z

........ х.

ч_       —<с_

х.          х

х

X  X

х     х

X        X

■^*х       х

х s

/  X

S     X

X

X       X

X

/ \

X     X

/         X

X

X      Z

X  X

к

X  X

X     х

х         X

X                X

22—i

2

РГС-35000 № 9246621/4

РГС-4ОООО№ 9246621/3

РГС-4ОООО N°924662l/2   РГС-22000 № 9246621/1

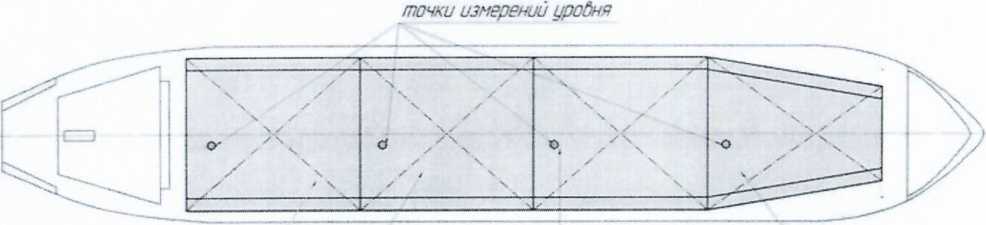

Рисунок А.1 - Схема размещения танков судна-хранилища

Точка начала итс. чета

1 - радарный уровнемер

Рисунок А.2 - Схема измерений эталонного расстояния уровнемера

а)

HOC (Head) СУДНА

д)

а) сечение плоскостями при положении судна на ровном «киле»; б) сечение плоскостями при различных значениях дифферента судна; £. - длина судна по КВЛ, мм; D - осадка судна по грузовым маркам

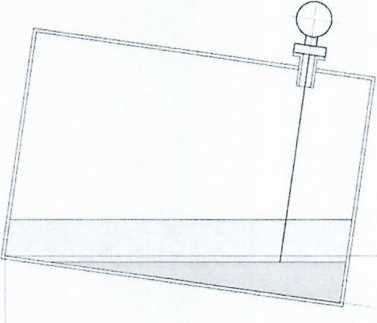

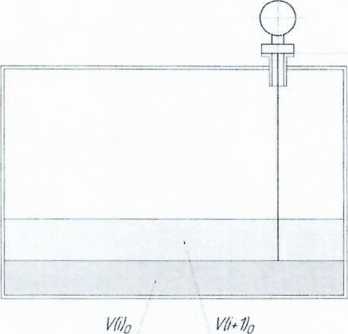

Рисунок А.З - Схема сечений при различных дифферентах

Приложение Б (обязательное)

Форма протокола поверки танка

ПРОТОКОЛ

поверки танка

Должность

Подпись

Инициалы, фамилия

Таблица Б.1- Общие данные

Код документа

Регистрационный

номер

Дата

Основание для проведения поверки

число

месяц

год

Продолжение таблицы Б. 1

Место проведения поверки

Средства измерения

1

2

Окончание таблицы Б. 1

1

Ганк

Номер

Тип

Назначение

Погрешность

определения вместимости, %

3

4

5

6

0,30

Таблица Б.2 - Условия проведения измерений

Температура, °C

Загазованность, мг/м3

окружающего воздуха

стенок танка

Таблица Б.З - Условия проведения измерений

Эталонная высота уровнемера нэур- мм

Приложение В

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

В.1 Форма титульного листа градуировочной таблицы

УТВЕРЖДАЮ

«____»___________________20____г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар (танк) стальной горизонтальный РГС -________

№__________

Организация_________________________________________________________

Погрешность определения вместимости ± 0,30 %.

Срок очередной поверки___________________________

Поверитель:

личная подпись

должность, инициалы, фамилия

В.2 Форма градуировочной таблицы танка

Организация__________________

Танк №__________________________

Таблица В.1- Таблица при нулевом дифференте

Танк №___, дифферент 0 м

Уровень,

мм

Объем жидкости, м3, при крене равном:

КРЕН, градусы

на ЛЕВЫЙ борт

0

на ПРАВЫЙ борт

-3,0

-2,5

-2,0

-1,5

-1,0

-0,5

0,5

1,0

1,5

2,0

2,5

3,0

0

10

«пр

Таблица В.2- Таблица при дифференте на НОС 0,5м

Танк №___, дифферент 0,5 м на НОС

Уровень,

мм

Объем жидкости, м3, при крене равном:

КРЕН, градусы

на ЛЕВЫЙ борт

0

на ПРАВЫЙ борт

-3,0

-2,5

-2,0

-1,5

-1,0

-0,5

0,5

1,0

1,5

2,0

2,5

3,0

0

10

Нпр

Библиография

  • [1] Гигиенические            нормативы Предельно допустимые концентрации (ПДК)

ГН 2.2.5.3532-18                       вредных веществ в воздухе рабочей зоны, утвер

жден Постановлением Главного государственного санитарного врача РФ от 13.02.2018 г. № 25

  • [2]  Приказ Минпромторга России от 30.11.2009 № 1081 (per от 25.06.2013) «Об утверждении Порядка проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядка утверждения типа стандартных образцов или типа средств измерений, Порядка выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, требований к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения» (Зарегистрировано в Минюсте России 25.12.2009 № 15866)

  • [3]  Определение объема резервуаров по результатам лазерного сканирова-ния//Измерительная техника/И. П. Анашкин, Ф.Ф. Мухамадиева, А. В. Кондаков, В. М. Ми-гранов/2018 №7, С 18-20.

УДК 53.089.6: 621.642.2/3.001.4:531.73:006.354 ОКС 17.020 Т88.3 ОКСТУ 0008

Ключевые слова: танк, судно-накопитель, вместимость, уровень, поверка, градуировка, высота,

измерение, погрешность, температура

17

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
