Руководство по эксплуатации «СИСТЕМА КОНТРОЛЯ КОНЦЕНТРАЦИИ ХЛОРА МНОГОКАНАЛЬНАЯ СКХ» (РЭ БИЖМ.413411.001 )

УТВЕРЖДАЮ

УТВЕРЖДАЮ

поверки»

10001

Номер в Госреестре: 14644-00

Генеральный директор «ООО Предприятие ЭМИМ»

СИСТЕМА КОНТРОЛЯ КОНЦЕНТРАЦИИ ХЛОРА МНОГОКАНАЛЬНАЯ скх

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

(БИЖМ.413411.001 РЭ)

МОСКВА

2015

• 1. ВВЕДЕНИЕ

  • 1.1. Настоящее руководство по эксплуатации (РЭ) предназначено для ознакомления с устройством, функционированием, техническими характеристиками и обслуживанием системы контроля концентрации хлора многоканальной скх.

  • 1.2. При изучении и эксплуатации СКХ следует дополнительно руководствоваться следующими документами:

• 1.   Паспорт на преобразователь первичный хлора 1111Х-1 (ЭМО.410341.001 ПС).

• 2. Вторичная электронная аппаратура В А системы концентрации хлора многоканальной (СКХ). Техническое описание и инструкция по эксплуатации (АБЛК.467419.052 ТО).

• 3. Документацией на внешние устройства, подключенные к информационным и управляющим выходам СКХ.

  1 Подп. и дата
  <»■ hS

ВНИМАНИЕ !: Данное руководство по эксплуатации предназначено для СКХ с различной компоновкой и различными диапазонами измерений: (0,5...25), (0,5...50) мг/м³.

Поэтому, при пользовании руководством, а также при проведении поверки следует опускать операции, предназначенные для блоков вторичной аппаратуры и измерительных каналов с диапазонами, отсутствующими в конкретной поставленной системе.

• 2. НАИМЕНОВАНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

  • 2.1. Система контроля концентрации хлора многоканальная СКХ.

  • 2.2. СКХ применяется при осуществлении контроля воздуха рабочей зоны

на предприятиях, производящих и потребляющих хлор.

• 3. НАЗНАЧЕНИЕ

  Подп. и дата
  <»
  so а: а
  Подп. и дата

  • 3.1. СКХ предназначена для осуществления непрерывного автоматического контроля концентрации хлора в воздухе рабочей зоны, в т.ч. производственных помещений и промзоны хлорпроизводящих и хлорпотреблякмцих предприятий, выдачи информации о текущем значении концентрации по любой точке контроля, а также выдачи световых и звуковых сигналов, соответствующих значению концентрации хлора “Норма” и “Превышение” по двум уровням опасности - пред аварийной и аварийной, по любой точке контроля.

При наличии в составе СКХ информационного канала связи с ПЭВМ возможно осуществить документирование измеренной информации.

• 3.2. СКХ представляет собой информационно-измерительную систему, состоящую из преобразователей первичных хлора 111IX-1, предназначенных для преобразования концентрации хлора в аналоговый сигнал постоянного тока (4-20) mA, и вторичной аппаратуры (ВА), предназначенной для обработки выходных сигналов 111IX, представления их в цифровом виде, выдачи световых и звуковых сигналов о пред аварийной и аварийной ситуации, а также питания 1111Х и автоматического контроля работоспособности всех элементов системы с классификацией возможных неисправностей.

• 3.3. СКХ предназначена для работы при следующих условиях эксплуатации:

дляППХ-1:

• - диапазон температуры окружающего воздуха от минус 40 °C до 50 °C;

• - относительная влажность окружающего воздуха до 95 % без конденсации при температуре 35 °C;

• - диапазон атмосферного давления, кПа от 84 до 106,7;

• - содержание неизмеряемых компонентов в анализируемой газовой среде: NO, HCI, СО, NH₃ - не более 1 ПДК в воздухе рабочей зоны по ГОСТ 12. LOOSES; NO₂ и H₂S не более 1 ПДК в атмосферном воздухе по ГН 2.1.6.1338-03.



  Изм	Лист	№ докум	Подп.	Цата

  БИЖМ.413411.001 РЭ

  Лист.

• 4. ТЕХНИЧЕСКИЕ ДАННЫЕ

  • 4.1. СКХ предназначена для измерения концентрации хлора в воздухе рабочей зоны по «п» каналам в диапазоне (0,5-25) мг/м³ или (0,5-50) мг/м³, представления измеряемого значения концентрации в цифровом виде (мг/м³) на пульте сбора и обработки информации ПСОИ, а также формировании его на информационном выходе канала связи с ПЭВМ; управления внешними устройствами, подключенными к блоку БУС или “сухим” контактам ПСОИ-ОЗ.

  • 4.2. Пределы допускаемой основной относительной погрешности каналов измерения СКХ, предел допускаемой вариации показаний и предел допускаемого изменения показаний за 24 ч непрерывной работы.

    • 4.2.1. Пределы допускаемой основной относительной погрешности каналов измерения при нормальных условиях 8_К] = ± 25 %. Погрешность в диапазоне показаний (0-0,5) мг/м³ не нормируется. Дополнительная погрешность каналов измерения при рабочих условиях применения СКХ (п.3.3.) определяется в соответствии с пунктами 4.3.-4.3.2. РЭ, а также техническими условиями на ППХ-1 ТУ 4215-001-13285062-97 и техническими условиями на СКХ ТУ 4217-003-13285062-05.

    • 4.2.2. Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности: 0,5.

4.2.3 Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от предела основной погрешности 0,5.

• 4.3. Дополнительная относительная погрешность каналов измерения СКХ.

Дополнительная относительная погрешность измерительных каналов (0,5-50) мг/м³ и (0,5-25) мг/м³ составляет, не более:

• - от изменения температуры окружающего воздуха ± 0.3 8_П1 или ю на каждые 10 °C в диапазоне температур (минус 40...50) °C;

• - от изменения относительной влажности ± 0.5§ni на каждые 5 % в диапазоне (80...95) %;

• - от наличия в анализируемом газе неизмеряемых компонентов (по п.3.3) 0.8 §ni (суммарная погрешность).

  Изм	Лист	№ докум	Подп.	Цата

  БИЖМ.413411.001 РЭ

  Лист.

• 4.4. Время прогрева, мин, не более        30.

• 4.5. Номинальное время установления выходного сигнала Т₀.9 по каждому каналу измерения не превышает 30 с.

• 4.6. Количество точек измерения: п с диапазоном 0,5-25 мг/м³ или 0,5-50 мг/м³.

• 4.7. Количество порогов сигнализации - два на каждый канал измерения.

• 4.8. Количество управляющих выходов: т .

Коммутационные характеристики: переменное напряжение 230В50Гц       - током до 2 А,

постоянное напряжение от 24 В до 250 В    - током до 0,5А.

• 4.9. Время опроса - не более 30 с.

• 4.10. Максимальное расстояние от ППХ до БТ, к которому подключен 111IX, - 1000 м. Максимальное расстояние ПСОИ-БТ - 1000 м. Максимальное расстояние ПСОИ - БУС, ПСОИ - ПЭВМ -30 м.

• 4.11. Уровни сигнализации:

  Подп. и дата
  J Инв. № дубл.
  Взам. инв. №
  Подп. и дата

  Диапазон показаний мг/м3	0-50	0-25
  “Норма”, мг/м3	<5	< 1
  предаварийная сигнализация	>5	> 1
  аварийная сигнализация	>30	>20

• 4.12. Возникновение предаварийной ситуации сигнализируется прерывистым звуковым сигналом, мигание светодиода, соответствующего точке контроля, на панели индикации и отображение числового значения концентрации хлора в данной точке на цифровом индикаторе ПСОИ. Если в составе системы есть блок БУС или предусмотрены “сухие” контакты непосредственно на блоке ПСОИ, то замыкается соответствующая группа контактов.



  Изм	Лист	№ докум	Подп.	Цата

  БИЖМ.413411.001 РЭ

  Лист.

При превышении концентрации одновременно в нескольких точках контроля на информационную панель ПСОИ будет выводиться значение концентрации в той точке контроля, где это значение максимально.

• 4.13. Возникновение аварийной ситуации сигнализируется постоянным звуковым сигналом, непрерывным горением светодиода, соответствующего точке контроля, на панели индикации и отображение числового значения концентрации хлора в данной точке на цифровом индикаторе ПСОИ. Если в составе системы есть блок БУС или предусмотрены “сухие” контакты непосредственно на блоке ПСОИ, то замыкается соответствующая группа контактов.

При превышении значения концентрации хлора выше максимально допустимого для данного канала измерения на цифровой панели ПСОИ будет отображено: 50П (канал 0,5-50 мг/м³), 25 П (канал 0,5-25 мг/м³).

• 4.14. СКХ при включении автоматически осуществляется:

• - проверка работоспособности комплекта ВА;

• - проверка наличия связи 1111Х-1 - БТ;

• - проверка наличия связи ПСОИ-БТ;

• - проверка работоспособности электронного блока 11Г1Х-1;

• - проверка работоспособности встроенных чувствительных элементов и микрогенераторов хлора П11Х-1.

Примечание: проверка работоспособности встроенных чувствительных элементов и микрогенераторов хлора 1111Х-1 проводится автоматически каждые 8 часов.

• 4.15. При обнаружении неисправностей по п.4.14. СКХ на цифровом табло ПСОИ выдает сигнал “Отказ” с классификацией обнаруженной неисправности (см. АБЛК.467419.052 ТО).

• 4.16. По надежности СКХ в соответствии с ГОСТ 22261-94, ГОСТ Р 8.655-2009 ГСО относится к восстанавливаемым изделиям. Среднее время восстановления системы не более 8 часов.

  Изы	Лист	№ докум	Подп.	Цата

  БИЖМ.413411.001 РЭ

  Лист.

  Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

• 4.17. Средняя наработка на отказ, ч (при доверительной вероятности Р

=0,95)    24000.

• 4.18. Вероятность безотказной работы СКХ при полном отказе - 0.98 за 1000 часов работы. Полный отказ СКХ - выход из строя более 50 % 1111Х-1, БТ и ПСОИ.

• 4.19. Средний срок службы СКХ (с учетом времени эксплуатации и хранения) - 10 лет.

• 4.20. Гарантийный срок службы - 1 год, срок гарантии - с момента изготовления.

• 4.21. Питание СКХ осуществляется от сети переменного тока 220 В ±10 %, 50 Гц ± 1 Гц, которое должно быть автономным или продублированным от сети аварийного электропитания.

• 4.22. Потребляемая мощность не более 500 Вт.

• 4.23. Габаритные размеры блоков СКХ не более, мм:

ППХ-1    125x125x95;

БТ       350x330x180;

ПСОИ    450x300x212.

• 4.24. Масса блоков СКХ не более, кг:

ППХ-1

БТ

ПСОИ

• 5. СОСТАВ ИЗДЕЛИЯ

  • 5.1. В комплект поставки СКХ входит:

• - преобразователи первичные концентрации хлора 1П1Х-1 (количество п в соответствии с конфигурацией СКХ) в комплекте;

• - комплект вторичной аппаратуры (ВА) в составе:

• - блоки трансляции БТ (количество - в соответствии с конфигурацией СКХ) в комплекте;

• - пульт сбора и обработки информации ПСОИ в комплекте;

• - блок управления и сигнализации БУС (если есть в конфигурации СКХ);

• - соединительные разъемы и комплект ЗИП (при заказе ЗИПа);

• - руководство по эксплуатации (БИЖМ.413411.001 РЭ) и техническое описание вторичной электронной аппаратуры (АБЛК.467419.052 ТО).

Примечание:

• 1. В состав СКХ в зависимости от заказанной конфигурации может входить до 3-х блоков трансляции (БТ) (при этом к одному БТ можно подключить до 24 П11Х-1), пульт сбора и обработки информации ПСОИ, блок управления сигнализацией БУС. Для систем с количеством каналов измерения от 3 до 6 возможно совмещение блоков ПСОИ, БТ и БУС в одном корпусе.

• 2. При количестве точек измерения более 20 СКХ может поставляться в комплекте с выносным информационным табло, на котором размещается список контролируемых точек или мнемосхема. Информационное табло может быть отнесено от блока ПСОИ на расстояние до 15 м.

• 3. По заказу СКХ может поставляться с дополнительным оборудованием для организации связи с ПЭВМ типа IBM PC. Возможна поставка программного обеспечения.

• 4. Проектно-конструкторская документация, а также кабельные изделия в комплект поставки не входят и обеспечиваются Заказчиком СКХ.

  Изм	Лист	№ докум	Подп.	Цата

  БИЖМ.413411.001 РЭ

  Лист.

Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

• 7. МАРКИРОВКА И ПЛОМБИРОВАНИЕ

  • 7.1. Правила маркировки и пломбирования преобразователей первичных концентрации хлора ППХ-1 изложены в паспорте на 111 IX-1.

  • 7.2. Правила маркировки и пломбирования вторичной аппаратуры изложены в техническом описании и инструкции по эксплуатации (АБЛК.467419.052 ТО).



• 8. ТАРА И УПАКОВКА

  • 8.1. Требования к таре и упаковке 11ПХ-1 изложены в паспорте на 1П1Х-1.

  • 8.2. Требования к таре и упаковке вторичной аппаратуры изложены в тех

ническом описании и инструкции по эксплуатации (АБЛК.467419.052 ТО).

• 9. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

  • 9.1. Указание мер безопасности JL111X-1 изложены в паспорте ППХ-1.

  • 9.2. Указание мер безопасности на вторичную аппаратуру изложены в техническом описании и инструкции по эксплуатации (АБЛК.467419.052 ТО).

  • 9.3. При монтаже и эксплуатации СКХ следует руководствоваться разделом БП “Правил технической эксплуатации электроустановок” и гл. 1.7. “Правила устройства электроустановок”.

  • 9.4. Монтаж кабельных линий СКХ должен в обязательном порядке вестись в газовых трубах. При этом экран кабеля и газовые трубы должны быть заземлены.

    Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл.    Подп. и дата

    Изм	Лист	№ докум	Подп.	Цата

    БИЖМ.413411.001 РЭ

    Лист.

• 10.1. Условия установки 1111Х-1 изложены в паспорте НИХ-1.

• 10.2. Условия установки вторичной аппаратуры изложены в техническом описании и инструкции по эксплуатации (АБЛК.467419.052 ТО).

• 10.3. Требования по установке СКХ на конкретном объекте определяются техническим заданием и проектной документацией, выполняемой для конкретного Заказчика СКХ проектной организацией, которые в обязательном порядке согласовываются с органами Госгортехнадзора в соответствии с “Федеральными нормами и правилами в области промышленной безопасности при производстве хлора и хлорсодержащих сред” (разработан на основе ПБ 09-594-03).

  Инв. № подл. Подп. и дата Взам. ине. № Инв. № дубл. Подп. и дата



  Лист

  № докум

  Подп. Цата

  БИЖМ.413411.001 РЭ

  Лист.

• 11.1. Подготовка к работе ППХ-1 описана в паспорте 111IX-1.

• 11.2. Подготовка к работе вторичной аппаратуры изложена в техническом описании и инструкции по эксплуатации (АБЛК.467419.052 ТО).

• 11.3. Порядок подготовки к работе СКХ.

• 11.3.1. Произвести внешний осмотр технических средств СКХ на предмет целостности блоков, стекол, разъемов, предохранителей и т.п.

• 11.3.2. Проверить правильность подключения сетевых кабелей В А, соединительных кабелей ПСОИ - БТ, ПСОИ - БУС, БТ - ППХ-1, ПСОИ - ПЭВМ, на соответствие схеме электрической общей БИЖМ.413411.001 ЭБ.

• 11.3.3. Отключить системы внешней сигнализации и блоки противоава-рийной защиты, подключенные к блоку БУС или “сухим контактам” ПСОИ-03, а также ПЭВМ.

• 11.3.4. Включить питание блоков БТ. Выдержать время, необходимое для “прогрева” блоков БТ и ППХ-1 (в соответствии с паспортом).

  Подп. и дата
  1---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Инв. № дубл.
  Взам. инв. №

• 11.3.5. Включить питание блоков ПСОИ и БУС.

• 11.3.6. Проверить правильность прохождения циклов самотестирования и проверки работоспособности СКХ по информации на табло ПСОИ. Если при этом обнаружены какие-либо неполадки, необходимо выключить систему, устранить обнаруженные неполадки и снова включить СКХ (п.11.4.).

При отсутствии сигнала “Отказ” на информационном табло блока ПСОИ система готова к работе.

• 11.3.7. Включить системы внешней сигнализации и блоки противоаварий-ной защиты, подключенные к блоку БУС или “сухим контактам” ПСОИ-03, а также ПЭВМ.




  Изм

  Лист



  Подп.

  Цата

  БИЖМ.413411.001 РЭ

  Лист.

• 12.1. Порядок работы П11Х-1 определен в паспорте 11ПХ-1.

• 12.3. Порядок работы вторичной аппаратуры определен в техническом

описании и инструкции по эксплуатации (АБЛК.467419.052 ТО).

• 12.3. СКХ работает автоматически в непрерывном режиме.



  Лист

  БИЖМ.413411.001 РЭ

  Лист.

13. ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

• 13.1. Общая проверка технического состояния СКХ осуществляется автоматически при включении электропитания СКХ.

• 13.2. Проверка работоспособности блоков В А и электронных блоков 1111Х-1, наличия связи 1111Х-1 - БТ, БТ-ПСОИ осуществляется непрерывно.

• 13.3. Проверка работоспособности чувствительных элементов Hl IX-1 и встроенных в 1111Х-1 микрогенераторов хлора осуществляется автоматически каждые 8 часов.

• 13.4. Техническое состояние внешних устройств, подключенных к СКХ, проверяется по соответствующей сопроводительной документации.

• 13.5. Корректировка нулевых показаний и чувствительности измеритель-

ных каналов системы с использованием генераторов хлора утвержденного типа осуществляется периодически - каждые 12 месяцев.

14. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ

И МЕТОДЫ ИХ УСТРАНЕНИЯ

БИЖМ.413411.001 РЭ

Лист.

20

• 14.1. Перечень характерных неисправностей ППХ-1 и методы их устранения указаны в паспорте 1111Х-1.

• 14.3. Перечень характерных неисправностей вторичной аппаратуры СКХ и методы их устранения указаны в техническом описании и инструкции по эксплуатации (АБЛК.467419.052 ТО).

• 14.3. Характерные неисправности и методы их устранения для внешних устройств, подключенных к СКХ, должны быть приведены в соответствующей сопроводительной документации.

• 15. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • 15.1. Требования по техническому обслуживанию ППХ-1 изложены в паспорте ППХ-1.

  • 15.2. Требования по техническому обслуживанию вторичной аппаратуры изложены в техническом описании и инструкции по эксплуатации (АБЛК.467419.052 ТО).

  • 15.3. Техническое обслуживание внешних устройств, подключенных к СКХ, должно быть приведено в соответствующей сопроводительной документации.





    Изм	Лист	№ докум	Подп.	Цата

    БИЖМ.413411.001 РЭ

    Лист.

• 16. МЕТОДИКА ПОВЕРКИ

• 16.1.1. Настоящая методика поверки распространяется на систему контроля концентрации хлора многоканальную СКХ, предназначенную для осуществления непрерывного автоматического контроля концентрации хлора в воздухе рабочей зоны производственных помещений предприятий, и устанавливает методику ее первичной (до ввода в эксплуатацию и после ремонта) и периодической поверки в процессе эксплуатации.

• 16.1.2. Интервал между поверками - 1 год.

• 16.1.3. Поверка СКХ может быть осуществлена либо поэлементно путем проведения поверки 111IX-1 согласно разделу 12 “Методика поверки” паспорта и комплекта средств вторичной аппаратуры (ВА) согласно пункту 16.2 настоящего РЭ, либо комплектно. Методика комплектной поверки системы СКХ приведена в пункте 16.3 настоящего РЭ.

16.1.4 Комплектная поверка проводится без демонтажа преобразователей 11ПХ-1 и комплекта В А, входящих в состав системы, при выполнении следующих условий:

а) свободный доступ к измерительному каналу системы (к первичному преобразователю), непосредственно на месте установки;

б) выполнение требований, приведенных в разделе 16.3.3 настоящей методики поверки;

в) наличие средств поверки, указанных в таблице 2.

• 16.1.5. При невозможности выполнения условий, указанных в п. 16.1.4, проводится поэлементная поверка. Поверка 111IX-1 выполняется в лабораторных условиях после их демонтажа. Поверка комплекта ВА для каждого измерительного канала системы проводится на месте их установки.

  Изм	Лист	№ докум	Поди	Цата

  БИЖМ.413411.001 РЭ

  Лист.

• 16.1.6. Допускается проведение поверки отдельных измерительных каналов системы в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 16.1.7. Если при проведении той или иной операции поверки измерительного канала системы получен отрицательный результат, дальнейшая поверка данного канала прекращается.

• 16.2. Методика проведения поэлементной поверки системы (поверка 1111Х-1 и комплекта средств вторичной аппаратуры (ВА) системы СКХ.

• 16.2.1. При проведении поэлементной поверки должны быть выполнены операции, указанные в Таблице 1. (для комплекта ВА системы СКХ).

  Подп. и дата
  Инв. № дубл.
  <5© § «5
  Подп. и дата

  Таблица 1

  Наименование операции	Номер пункта методики поверки	Обязательность проведения операции при
  		первичной поверке	периодической поверке
  1 Внешний осмотр	16.2.5.1	да	да
  2. Опробование
  2.1. Проверка времени выхода на режим	16.2.5.2	да	нет
  2.2 Проверка функционирования системы	-«-	да	да
  2.3. Проверка тестов неисправности	-«-	да	нет
  2.4 Подтверждение соответствия программного обеспечения	16.2.5.3	да	да
  3. Определение основной погрешности при поэлементной поверке	16.2.5.4	да	да*
  Примечание:*С учетом п.п.16.1.3 -	16.1.5

• 16.2.2. Средства поверки.

Для проведения поверки средств вторичной аппаратуры ВА системы должны быть применены средства, указанные в Таблице 2.

• 1. Допускается применение других средств измерений, не приведенных в таблице, но обеспечивающих определение метрологических характеристик с требуемой точностью.

• 2. Все средства поверки должны иметь действующие свидетельства о поверке.

• 16.2.3. Условия поверки должны соответствовать условиям:

• - температура окружающего воздуха         (293±5) К, (20±5) °C;

• - диапазон атмосферного давления от 84,0.до 106,7 кПа, (от 630.до 800 мм рт. ст.);

• - диапазон относительной влажности окружающего воздухают 30 до 80 %.



  Изм	Лист	№ докум	Подп.	Цата

  БИЖМ.413411.001 РЭ

  Лист.

• 16.2.4. Требования безопасности.

При проведении поверки должны быть соблюдены следующие требования безопасности:

К проведению поверки должны допускаться лица, ознакомившиеся с паспортами НИХ и техническим описанием и инструкцией по эксплуатации (АБЛК.467419.052 ТО), прошедшие инструктаж по правилам работы с электроустановками.

• 16.2.5. Порядок проведение поверки.

Перед проведением поверки должна быть проведена подготовка к работе средств поверки, перечисленных в Таблице 2 по прилагаемым к ним документам.

Если блоки BA СКХ проходят поверку на стенде, необходимо подстроить переменные сопротивления на входах измерительных каналов, компенсирующие сопротивление кабельных линий ППХ-1 - ВА.

16.2.5.1 Внешний осмотр

-а) При внешнем осмотре средств измерений и устройств, входящих в состав системы, должно быть установлено отсутствие внешних повреждений, влияющих на работоспособность.

-б) Комплектность системы должна соответствовать указанной в Руководстве по эксплуатации.

-в) Для средств измерений, входящих в состав системы, должны быть установлены:

• - исправность органов управления, настройки и коррекции;

• - четкость всех надписей на лицевых панелях средств измерений;

• - четкость и контрастность цифровых дисплеев средств измерений;

• - наличие пломб на корпусе блока ПСОИ.

Система считается выдержавшей внешний осмотр удовлетворительно, если он соответствует всем перечисленным выше требованиям.

• 16.2.5.2. Опробование

а) Проверка времени выхода средств BA СКХ на режим.

На вход любого из измерительных каналов СКХ вместо 1111Х-1 подключается калибратор тока. При этом “0” калибратора подключается к клемме “Общ. провод” (контакт 1 разъема), а токовый выход калибратора - к клемме “Сигнал” (контакт 4 разъема) на колодке блока БТ (или ПСОИ, если блоков БТ в составе СКХ нет).

Подается питание на блок трансляции БТ (если он есть в конфигурации системы). Затем подается питание на блок ПСОИ. Фиксируется загорание сообщения “Проверка” на информационном табло ПСОИ. Одновременно включается секундомер.

После отключения сообщения “Проверка” и включения сообщения “Норма” фиксируется время. При этом, если на других входах ВА отсутствуют 111IX или имитаторы 1111Х-1, то ПСОИ выдаст сигнал “Отказ” с указанием отключенных каналов.

Время выхода на режим средств ВА СКХ не должно превышать 5 мин.

По окончании выхода на режим на входе с подключенным калибратором тока будет зафиксирован отказ “N5”, на остальных - “N4”.

Система считается выдержавшей проверку времени выхода на режим, если время выхода на режим средств ВА СКХ не превысило 5 мин.

б) Проверка функционирование системы (комплекта ВА СКХ)

Поочередно на все входы измерительных каналов (ВА) подается токовый сигнал, соответствующий первому порогу сигнализации и фиксируется отключение сообщения “Норма” и включение сигнализации превышения предаварий-ного порога с индикацией числового значения с номером канала измерения на цифровом табло ПСОИ.

Подаваемые токовые сигналы составляют:

Для каналов с диапазоном измерения (0,5-50) мг/м³ - 6 мА.

Для каналов с диапазоном измерения (0,5-25) мг/м³ - 4.7 мА.

Аналогично на все входы измерительных каналов (ВА) подается токовый

сигнал, соответствующий второму порогу сигнализации и фиксируется отключение сообщения о превышении первого порога и включение сигнализации превышения второго порога сигнализации (аварийная сигнализация) с индикацией числового значения с номером канала измерения на цифровом табло ПСОИ.

Подаваемые токовые сигналы составляют:

Для каналов с диапазоном измерения (0,5-50) мг/м³ - 14 мА.

Для каналов с диапазоном измерения (0,5-25) мг/м³ - 17 мА.

Проверку замыкания “сухих” контактов (на блоке БУС или на ПСОИ) следует проводить с учетом возможной программируемой задержки срабатывания.

Также проверяется последовательное отключение предаварийной и аварийной сигнализации при уменьшении тестового токового сигнала до 4 mA. Система считается выдержавшей проверку удовлетворительно, если выполнены все пункты проверки функционирования системы.

ВНИМАНИЕ!: не допускается состояние, при котором на всех входах измерительных каналов отсутствуют токовые сигналы в диапазоне (4...20) мА. Иначе BA СКХ сформирует сигнал “Отказ системы” и дальнейшая поверка будет возможна только после полного перезапуска.

в) Проверка тестов неисправностей (для ВА СКХ).

Проверка отказа измерительного канала фиксируется при проверке средств ВА СКХ на функционирование (п. 16.2.5.2). Фиксируются появление сообщений “Отказ” с номерами каналов и номером неисправности Н4.

Затем отключается разъем кабеля, соединяющего БТ и ПСОИ (если в составе системы есть блок БТ). Фиксируются появление сообщения “Отказ” и номером неисправности Н2.

ВА СКХ считается прошедшей поверку, если выполнены все пункты поверки тестов неисправностей.

• 16.2.5.3. Подтверждение соответствия программного обеспечения

Операция «Подтверждение соответствия программного обеспечения» заключается в проверке соответствия информации, выводимой на дисплей системы при ее включении, требованиям руководства по эксплуатации.

Включают систему в соответствии с руководством по эксплуатации. На ЖКИ дисплее блока ПСОИ в разряде «концентрация» в течение 4 мин должна отображаться надпись «ПРОВЕРКА 111IX», после чего включается индикатор «НОРМА».

Номер версии (идентификационный номер) на дисплей блока ПСОИ не выводиться.

Контрольная сумма доступна только на этапе производства системы.

Результат подтверждения соответствия программного обеспечения считается положительным, если надпись, индицируемая на дисплее блока ПСОИ системы, соответствует требованиям руководства по эксплуатации.

• 16.2.5.4. Определение основной погрешности при поэлементной поверке:

а) проверяется наличие действующих свидетельств поверки на П11Х-1;

б) определяется основная относительная погрешность комплекта ВА.

Определение проводится в соответствии с 16.2.5.2 б) при подаче на вход ВА токового сигнала от источника постоянного тока (калибратора тока).

Значение измеряемой величины (CJ, соответствующее заданному значению силы постоянного тока /_f, мА, рассчитывают по формуле:

(16/1)

где 1₃- показания калибратора в каждой точке проверки, мА;

К - коэффициент преобразования_гмА м³/мг (равный 0,32 для исполнения 1111Х-1-1 и 0,64- для исполнения 1111Х-1).

Значение основной относительной погрешности комплекта ВА (5_П в %) рассчитывают для каждой точки проверки по формуле:

Cn - действительное значение массовой концентрации, рассчитанное по формуле 16.1, мг/м³.

Результаты определения считают положительными, если полученные значения основной погрешности комплекта ВА не превышают 0,2 долей от предела допускаемой основной погрешности канала измерений (± 5 %).

• 16.3. Методика проведения комплектной проверки системы СКХ.

16.3.1. При проведении комплектной поверки системы СКХ должны быть выполнены операции, указанные в Таблице 3.

Таблица 3

16.3.2 Средства поверки.

Для проведения поверки СКХ должны быть применены средства, указанные в

Таблице 4.

Таблица 4

Примечание: 1. Допускается применение других средств измерений, не приведенных в таблице, но обеспечивающих определение метрологических характеристик с требуемой точностью.

2. Все средства поверки должны иметь действующие свидетельства о поверке. ВНИМАНИЕ!: Все работы с хлоровоздушными смесями проводятся при обеспечении приточно-вытяжной вентиляции.

Перечень ПГС приведен в таблице 5.

• 16.3.3. Условия поверки должны соответствовать нормальным условиям:

• - температура окружающего воздуха         (293±5) К, (20±5) °C;

• - атмосферное давление (84,0... 106,7) кПа, (630...800 мм рт. ст.);

• - относительная влажность окружающего воздуха от 30 до 80 %.

• 16.3.4. Требования безопасности.

При проведении поверки должны быть соблюдены следующие требования безопасности:

К проведению поверки должны допускаться лица, ознакомившиеся с паспортами 1111Х-1 и техническим описанием и инструкцией по эксплуатации (АБЛК.467419.052 ТО), прошедшие инструктаж по правилам работы с электроустановками, ядовитыми газами и сосудами высокого давления.

При использовании газобаллонных ПГС лицам, проводящим поверку, необходимо пользоваться защитными очками, резиновыми перчатками, противогазом с коробкой марки БКФ.

• 16.3.5. Порядок проведение поверки.

Перед проведением поверки должна быть проведена подготовка к работе средств поверки, перечисленных в Таблице 4 по прилагаемым к ним документам.

Если блоки BA СКХ проходят поверку на стенде, необходимо подстроить переменные сопротивления на входах измерительных каналов, компенсирующие сопротивление кабельных линий 1111Х - ВА.

• 16.3.5.1 Внешний осмотр проводится в соответствии с п.16.2.5.1.

• 16.3.5.2 Опробование

а) Проверка времени выхода СКХ на режим.

Проверка времени выхода СКХ на режим проводится следующим образом:

Подается питание на блок трансляции БТ (если он есть в конфигурации системы). Затем подается питание на блок ПСОИ. Фиксируется загорание сообщения “Проверка” на информационном табло ПСОИ. Одновременно включается секундомер.

После отключения сообщения “Проверка” и загорания “Норма” (при отсутствии сигнала “Отказ”) фиксируется время.

Время выхода на режим СКХ не должно превышать 5 мин. С 1111X1 - 30 мин.

б) Проверка СКХ на функционирование.

Поочередно на все 1П1Х-1 с диапазоном измерения (0,5 -50) мг/м³ подается хлоровоздушная смесь с концентрацией (45± 5) мг/м³, о чем сообщается по переговорному устройству в помещение, где расположен пульт ПСОИ. Смесь подается 90 с (фиксируется по секундомеру).

После получения сообщения в помещении ПСОИ также включается секундомер. Фиксируется, что на информационном табло ПСОИ гаснет сообщение “Норма” и включается сигнализация превышения предаварийного порога (5 мг/м³) с индикацией числового значения с номером канала измерения на цифровом табло ПСОИ.

Через время не позднее 30 с должна включиться аварийная сигнализация (30 мг/м³).

Проверку замыкания “сухих” контактов (на блоке БУС или на ПСОИ) следует проводить с учетом возможной программируемой задержки срабатывания.

Через 90 с прекращается подача хлоровоздушной смеси на проверяемый канал измерения, о чем сообщается по переговорному устройству.

После получения сообщения в помещении ПСОИ включается секундомер и фиксируется последовательное выключение аварийной и предаварийной сигнализации и появления сигнала “Норма” в течении не более 180 с.

После проверки измерительных каналов (от 0,5 до 50) мг/м³ проводится проверка функционирования измерительных каналов с другими диапазонами измерений.

Проверка функционирования измерительных каналов (от 0,5 до 25) мг/м³ проводится аналогичным образом, только подаваемая концентрация хлоровоздушной смеси (22± 2,2) мг/м³.

в) Проверка тестов неисправностей СКХ.

Проверка тестов неисправностей проводится следующим образом.

При выходе на режим фиксируется отсутствие сообщения “Отказ” и неисправностей Н1, НЗ.

На вышедшей на режим СКХ последовательно отключаются разъемы 1111X1 фиксируются появление сообщений “Отказ” с номерами каналов и номером неисправности Н4.

Затем отключается разъем кабеля, соединяющего БТ и ПСОИ (если в составе системы есть блок БТ). Фиксируются появление сообщения “Отказ” и номером неисправности Н2.

Система СКХ считается прошедшей поверку, если выполнены все пункты

поверки.

• 16.3.5.3. Подтверждение соответствия программного обеспечения

Проводится в соответствии с п. 16.2.5.3.

(16.3)

где

Cj - показания системы при подаче ПГС, мг/м³;

С_д- действительное значение массовой концентрации определяемого компонента в ПГС, мг/м³;

Результаты определения считают положительными, если полученные значения основной относительной погрешности не превышают 25 %.

16.3.5.4 Оформление результатов поверки.

а) Данные о результатах поверки заносятся в протокол, форма которого представлена в Приложении 1 или 2.

б) Положительные результаты поверки оформляются свидетельством о поверке установленной формы.

в) При отрицательных результатах поверки применение системы запрещается и выдается извещение о непригодности к применению установленной формы.

г) обнаруженный неисправный элемент СКХ (1111Х-1, БТ, ПСОИ ) направляется в ремонт, после чего проводится первичная поверка системы в полном объеме.

Допускается проводить поверку по операциям, по которым были получены неудовлетворительные результаты, и по операциям, по которым испытания не проводились.

17. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ

• 17.1. Правила хранения и транспортировки 11ПХ-1 изложены в паспорте ППХ-1.

• 17.2. Правила хранения и транспортировки технических средств вторичной аппаратуры СКХ изложены в техническом описании и инструкции по эксплуатации (АБЛК.467419.052 ТО).

  № подл.       Подп. и дата        Взам. ине. № Ине. № дубл. Подп. и дата

  Изы	Лист	№ докум	Подп.	Цата

  БИЖМ.413411.001 РЭ

  Лист.

19. СВИДЕТЕЛЬСТВО О СДАЧЕ В ЭКСПЛУАТАЦИЮ

• 19.1. Система контроля концентрации хлора многоканальная СКХ (Аппаратура) для

(наименование Заказчика)

В составе:__________________________________________________________

соответствует техническому заданию, проектной документации, техническим условиям 4215-003-13285062-97 ТУ и сдана в эксплуатацию Заказчику.

Представитель ООО “Предприятие ЭМИМ” Представитель

Приложение 1

ПРОТОКОЛ ПОВЕРКИ

вторичной аппаратуры ВА

системы контроля концентрации хлора

многоканальной СКХ

Зав. №

Изготовитель: ООО “Предприятие ЭМИМ”.

Принадлежит _________________________________

Дата поверки_______________________

Условия поверки

Средства поверки

Результаты поверки: (перечень операций см. табл. 1)

Приложение 2.

ПРОТОКОЛ ПОВЕРКИ

Наименование, тип___________________________________

Заводской номер_____________________________________

Дата выпуска______________________________________

Регистрационный номер_____________________________

Заказчик________________

Серия и номер клейма предыдущей поверки_____________

Дата предыдущей поверки_______________________

Методика поверки: поверено в соответствии с документом «Системы контроля концентрации хлора многоканальные СКХ. Руководство по эксплуатации», раздел 16 «Методика поверки» БИЖМ.413411.001 ДЛ

Основные средства поверки:_____________________________________

Условия поверки:

температура окружающего воздуха

атмосферное давление

относительная влажность

РЕЗУЛЬТАТЫ ПОВЕРКИ

• 1. Результаты внешнего осмотра

• 2. Результаты опробования

• 3. Результаты определения метрологических характеристик.

  • 3.1. Результаты определения основной относительной погрешности_

  • 3.2. Результаты проверки времени выхода на режим (время прогрева)

  • 3.3. Результаты проверки времени установления выходного сигнала

• 4. Заключение

Поверку произвел

Дата поверки

Приложение 3

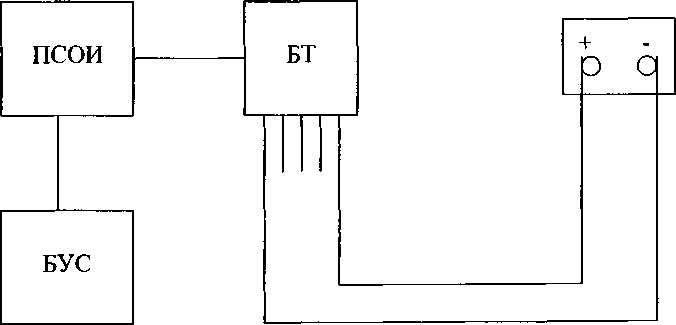

Принципиальная электрическая схема соединений блоков BA СКХ
