Измеритель сопротивления постоянному току МТ8-4Л Руководство по эксплуатации ФТКС.468266.005 РЭ

2017

ПОВЕРКА

Настоящая поверка распространяется на измеритель сопротивления постоянному току МТ8-4Л, выполненный в виде мезонина, (далее по тексту - мезонин).

  • 5.1 Общие требования

  • 5.1.1 Поверка мезонина должна производиться метрологической службой, аккредитованной в установленном порядке на проведение данных работ.

  • 5.1.2 При самостоятельной поставке мезонина поверка должна производиться не реже одного раза в два года, а также после хранения, продолжавшегося более 6 месяцев.

  • 5.1.3 При поставке мезонина в составе другого изделия порядок поверки мезонина может определяться руководством по эксплуатации изделия, в составе которого мезонин поставляется.

    сч

    сч о

  • 5.1.4 При поверке должны использоваться поверенные метрологической службой в установленном порядке средства измерений, имеющие действующие свидетельства о поверке.

  • 5.1.5 Все вводимые в ПЭВМ значения величин должны быть представлены в основных единицах международной системы единиц физических величин СИ в формате с плавающей точкой.

При вводе нецелых чисел разделителем целой и дробной частей числа является символ «.» (точка).

Разделителем мантиссы и порядка является символ (буква) «Е», либо символ (буква) «е» латинского либо русского шрифтов.

  • 5.1.6 При поверке мезонина подлежат проверке погрешности мезонина по всем каналам.

  • 5.1.7 Проверка погрешностей измерений выполняется прямым измерением с многократными наблюдениями при числе наблюдений 100 и доверительной вероятности 0,95.

  • 5.1.8 При проведении проверки значение нормы погрешности в файле протокола поверки определяется автоматически.

  • 5.1.9 При отрицательных результатах поверки необходимо выполнить калибровку мезонина в соответствии с приложением А, а затем повторить поверку.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.468266.005 РЭ

5.2 Операции поверки

5.2.1 При проведении поверки должны выполняться операции указанные в таблице 5.1.

63 н сз

£

Z

и и S

ст

«

св й 1=1

к tc о К

й о с

Z

м д S

Таблица 5.1

Наименование операции

Номер пункта

ФТКС.468266.005

РЭ

Проведение операции при

первичной поверке или после ремонта

периодиче ской поверке

1 Внешний осмотр

5.6.1

+

+

2 Опробование

5.6.2

+

+

3 Определение метрологических характеристик:

5.6.3

+

+

3.1 Определение абсолютной погрешности измерений сопротивления постоянному току

5.6.3.1

+

+

3.2 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

5.6.3.2

+

+

5.3 Средства поверки

5.3.1

указанные

При проведении поверки должны применяться средства поверки в таблице 5.2.

Для управления работой мезонина при выполнении поверки должно использоваться вспомогательное оборудование, указанное в таблице 5.2 и включающее управляющую ЭВМ (ПЭВМ) с внешними устройствами (монитор, клавиатура, манипулятор «мышь»), крейт VXI, комплект общесистемного интерфейса (контроллер интерфейса, кабель, контроллер слота ноль), соответствующий спецификациям VPP Альянса производителей систем VXI plug&play, носитель мезонинов НМ ФТКС.468269.002 или аналогичный, а также программное обеспечение, включающее операционную систему Windows (32—bit), ФТКС.75005-01 Драйвер МТ8-4Л, ФТКС.65005-01 Управляющая панель инструмента МТ8-4Л, 76902-01 Драйвер НМ, ФТКС.66902-01 Управляющая панель инструмента НМ,

5.3.2

Изм.

Лист

N докум.

Поди.

Дата

ФТКС.468266.005 РЭ

библиотека функций VISA, соответствующая спецификациям VPP Альянса производителей систем VXI plug&play.

Таблица 5.2

Номер пункта

ФТКС.468266.005

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки Магазин электрического сопротивления Р4834: диапазон воспроизведения сопротивления постоянному току от О до 100 кОм, класс точности 0,02/2,5•10“7.

Вспомогательные средства поверки

Термогигрометр «ИВА-6Н-Д»: диапазон измерений температуры от 0 до + 60 °C, пределы допускаемой абсолютной погрешности измерений температуры ±0,3 °C; диапазон измерений относительной влажности от 0 до 98 %, пределы допускаемой абсолютной погрешности измерений относительной влажности ± 3,0 %; диапазон измерений атмосферного давления от 70 до 110 кПа, пределы допускаемой абсолютной погрешности измерений атмосферного давления ± 0,25 кПа

св

й

в е* о С

£ Z

и я К

5.6.3.1

Вспомогательное оборудование

Z

в я я

S

св

со CQ

Управляющая ЭВМ с внешними устройствами и следующим установленным программным обеспечением:

операционная система Windows (32-bit), комплект программного обеспечения интерфейса VXI, комплект драйверов модулей Информтест.

Крейт VXI, соответствующий ГОСТ Р 51884-2002 Общесистемный интерфейс информационной связи ЭВМ и крейта VXI, соответствующий спецификациям VPP Альянса производителей систем VXI plug&play.

Носитель мезонинов модуль НМ ФТКС.468269.002 или другой аналогичный носитель мезонинов.

g о с Z

и и S

tri сч

<4 о

Г--

сч

40

Примечания

  • 1 Вместо указанных в таблице средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 2  Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке (знаки поверки).

Изм.

Лист

N докум.

Поди.

Дата

ФТКС.468266.005 РЭ

Лист

  • 5.4 Требования безопасности

  • 5.4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на мезонин и в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

  • 5.5 Условия поверки и подготовка к ней

    5.5.1

    условия:

При проведении поверки должны быть соблюдены следующие

температура окружающего воздуха,°C относительная влажность воздуха, % атмосферное давление, кПа (мм рт.ст.)

20±2;

65±15;

100+4 (750±30).

«■>

сч с!

о

  • 5.5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • — выдержать изделие в условиях, указанных в п. 5.5.1 в течение не менее 4 ч;

  • — выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • — выполнить операции, оговоренные в п. 2.2 «Подготовка к использованию»;

  • 5.6 Порядок проведения поверки

  • 5.6.1 Внешний осмотр

  • 5.6.1.1 При внешнем осмотре проверить состояние элементов, расположенных на лицевой панели мезонина, в том числе состояние контактов соединителей, а также состояние покрытий.

Результат внешнего осмотра считать положительным, если не обнаружено нарушений целостности элементов, контактов и покрытий.

ч

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.468266.005 РЭ

Лист

28

  • 5.6.2 Опробование

  • 5.6.2.1 Опробование выполняется согласно п. 1.4.7. Мезонин подвергать поверке только при положительном результате его опробования

Результат опробования считать положительным, если в результате проверки мезонина программой отсутствуют сообщения о неисправностях.

  • 5.6.3 Определение метрологических характеристик

  • 5.6.3.1 Определение абсолютной погрешности измерений сопротивления постоянному току

    | Подп. и дата |

    £

    ш

    к

    со

    S сб со CQ

    | Подп. и дата |

    02.12.15

  • 5.6.3.1.1 Перед проведением измерений необходимо:

  • 1) подготовить измерительные приборы и принадлежности:

  • - магазин электрического сопротивления Р4834 (далее магазин сопротивлений);

  • - УКСИ ФТКС.687420.003;

  • - два кабеля К-УКСИ ФТКС.685621.002;

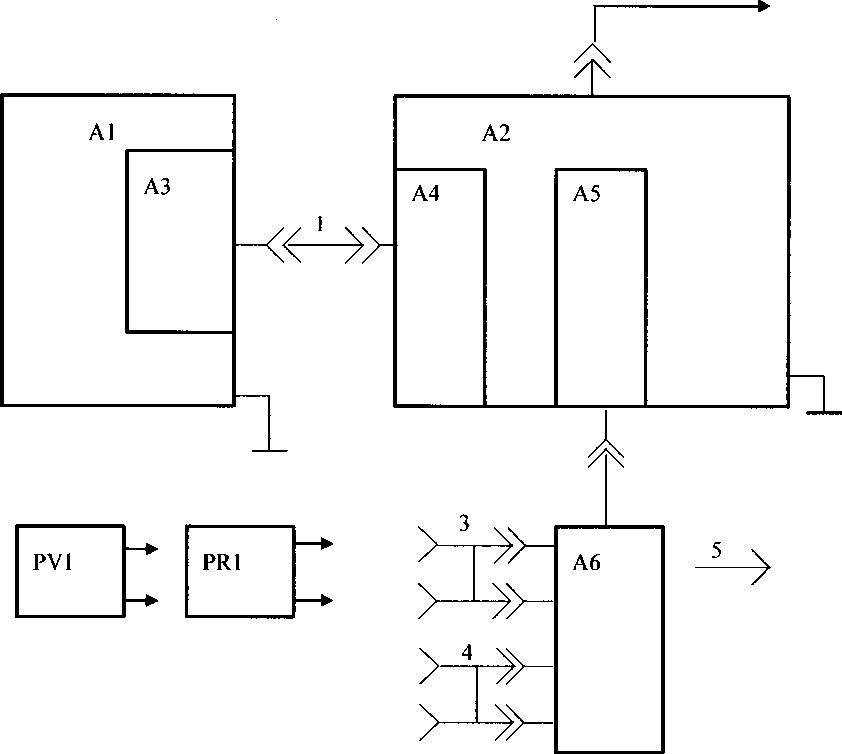

  • 2) подготовить рабочее место согласно приложению Г;

  • 3) включить ПЭВМ, убедиться в отсутствии сообщения об ошибках ее самотестирования и загрузки операционной среды;

  • 4) включить питание крейта VXI, выдержать его во включенном состоянии не менее 10 минут.

  • 5.6.3.1.2  Определение абсолютной погрешности измерений сопротивления постоянному току проводить в следующем порядке:

  • 1) руководствуясь приложением Д «Порядок запуска программ на исполнение», запустить на исполнение программный файл p_mt8k41.exe, входящий в состав управляющей панели ФТКС. 65005-01 мезонина

(См. ФТКС.65005-01 34 01 Управляющая панель мезонина МТ8-4Л Руководство оператора);

  • 2) на программной панели выбрать носитель мезонинов, на котором установлен проверяемый мезонин;

  • 3) выбрать закладку «Поверка»;

  • 4) в правой части программной панели выбрать номер (позицию установки на носителе) проверяемого мезонина. Дождаться исчезновения надписи «Идёт инициализация»;

  • 5) переключить переключатель «входные реле» в положение «Вкл». Выждать 2 минуты;

  • 6) в окно «Файл протокола» ввести желаемое имя файла протокола. Если не указан путь размещения файла, то он создаётся в директории (каталоге), из которой запускается программа p_mt8k41.exe;

  • 7) подключить разъём ХЗ УКСИ к проверяемому мезонину;

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.468266.005 РЭ

    Лист

    29

  • 8) соединить канал 1 с магазином сопротивлений Р4834, для чего подключить штепсель «1» первого кабеля К-УКСИ к гнезду «1» УКСИ, штепсель «2» первого кабеля К-УКСИ - к гнёзду «2» УКСИ, штепсель «1» второго кабеля К-УКСИ - к гнезду «17» УКСИ, а штепсель «2» второго кабеля К-УКСИ - к гнезду «18» УКСИ;

  • 9) в окне «Канал» установить канал 1;

  • 10) установить на магазине сопротивлений значение равное 0 Ом. Нажать кнопку «Сист. погрешность», в открывшемся окне нажать кнопку «Измерить»;

  • 11) установить на магазине сопротивлений значение равное 10 Ом. Ввести установленное значение сопротивления в окно «Сопротивление, Ом».

  • 12) нажать кнопку «Пуск», дождаться появления надписи «Проверка проведена» и нажать кнопку «Протокол», в появившемся окне наблюдать результат измерений;

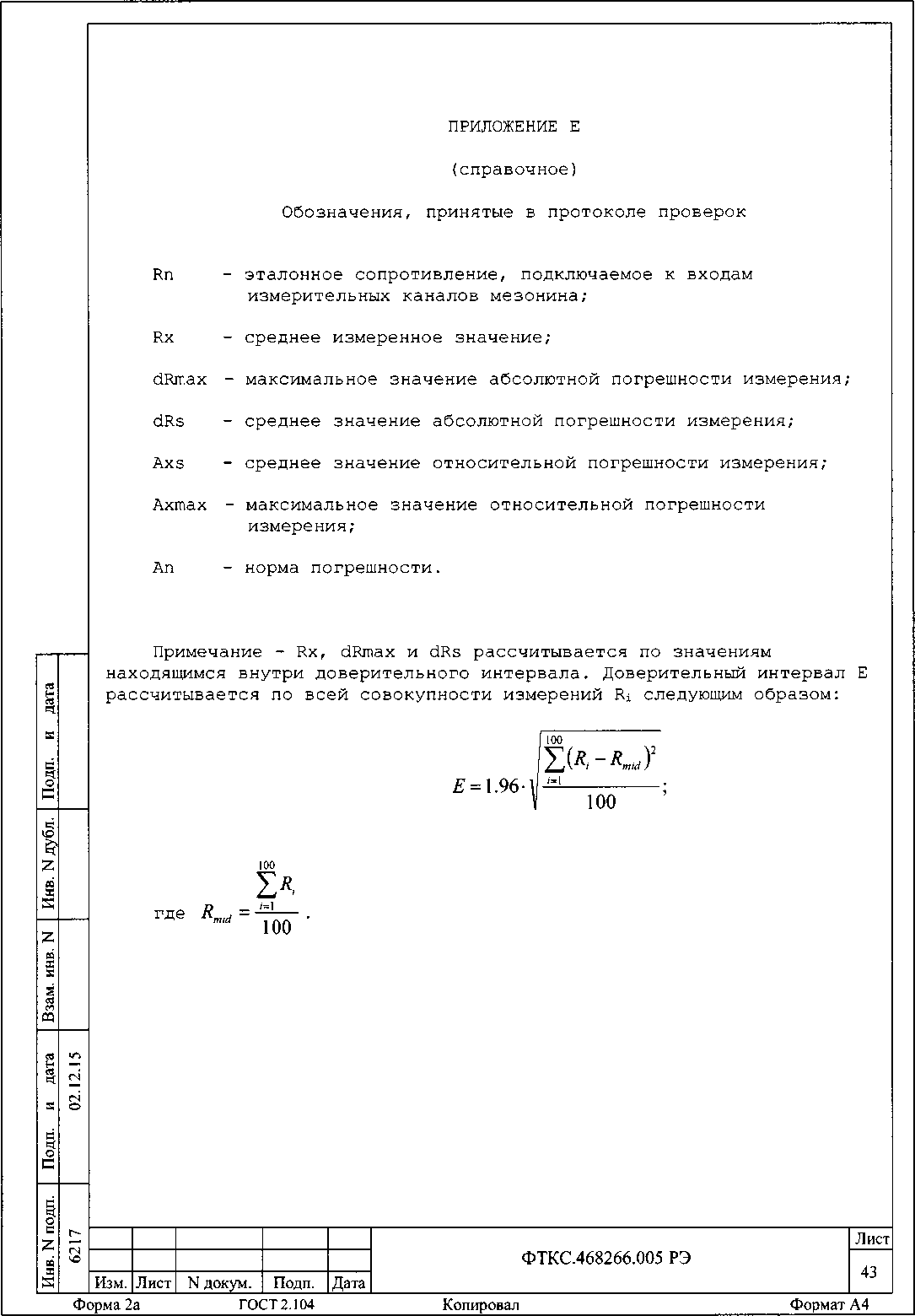

Примечание - Обозначения, принятые в протоколе, приведены в приложении Е.

  • 13) повторить действия 11) - 12) для всех значений сопротивления, приведённых в графе "Проверяемое сопротивление" таблицы 5.3;

    Таблица 5.3

    Проверяемое сопротивление (Ввести в окно "Сопротивление, Ом" и установить на магазине сопротивлений)

    Допускаемое отклонение, Ом

    5 Ом

    ±0,1

    25 Ом

    ±0,1

    55 Ом

    ±0,1

    80 Ом

    ±0, 1

    100 Ом

    ±0, 1

    105 Ом

    ±0, 2

    125 Ом

    ±0, 2

    155 Ом

    ±0,2

    180 Ом

    ±0,2

    200 Ом

    ±0,2

    V)

    о

  • 14)повторить действия 8) - 12) для всех проверяемых каналов мезонина, подключая штепсели «1» и «2» кабелей К-УКСИ в соответствии с таблицей 5.4 и устанавливая соответствующий номер в окно "канал" в действии 9);

    Изм.

    Лист

    N докум.

    Подп.

    Дата

Таблица 5.4

Номер канала

Соединение гнёзд УКСИ с первым кабелем К-УКСИ

Соединение гнёзд УКСИ со вторым кабелем К-УКСИ

со штепселем

«1» кабеля

со штепселем «2» кабеля

со штепселем

«1» кабеля

СО штепселем

«2» кабеля

1

«1»

«2»

«17»

«18»

2

«3»

«4»

«19»

«20»

3

«5»

«6»

«21»

«22»

4

«7»

«8»

«23»

«24»

5

«9»

«10»

«25»

«26»

6

«11»

«12»

«27»

«28»

7

«13»

«14»

«29»

«30»

8

«15»

«16»

«31»

«32»

  • 15)закрыть программную панель, выключить крейт, ПЭВМ и приборы, отсоединить принадлежности.

Примечание - При необходимости поверки следующего мезонина данного типа, установленного на этом же (выбранном) носителе мезонинов, выполнить действия 4) - 14).

| Подп. и дата |

| Инв. N дубл. |

| Взам. инв. N |

сч ri

о

  • 5.6.3.1.3 Результат поверки считать положительным, если для всех измеренных значений сопротивления абсолютная погрешность измерений не превышает значений, приведенных в графе «Допускаемое отклонение, Ом» таблицы 5.3.

  • 5.6.3.2 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

Идентификация ПО мезонина осуществляется проверкой идентификационных данных (признаков) компонентов ПО, отнесенных к метрологически значимым - библиотеки математических преобразований unmt8k41_math.dll.

Для проверки контрольной суммы исполняемого кода (цифрового идентификатора ПО) необходимо на панели носителя мезонинов выбрать пункт меню «Справка о программе».

В появившемся окне наблюдать информацию об идентификационном признаке (контрольной сумме) файлов, являющихся метрологически значимыми частями ПО. Фактическая (рассчитанная при запуске) контрольная сумма должна совпадать с эталонной контрольной суммой приведенной в паспорте на мезонин.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.468266.005 РЭ

Лист

31

  • 5.7 Обработка результатов измерений

  • 5.7.1 Обработка результатов измерений, полученных экспериментально, осуществляется в соответствии с ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений».

  • 5.7.2 Результаты измерений заносятся в файл протокола (значения погрешностей подсчитываются автоматически), содержащий информацию о выполнении поверки по методике, изложенной в разделе 5.

  • 5.8 Оформление результатов поверки

    Подп. и дата

    £

    Z

    и д S

    | Взам. инв. N |

    и дата |

    02.12.15

  • 5.8.1 Для каждой измеряемой величины в протоколе указываются:

  • 1) результат измерений величины;

  • 2) значение погрешности измерений, рассчитанного в результате обработки результатов измерений;

  • 3) предел допускаемой погрешности для каждого измеренного значения измеряемой величины;

  • 4) результат сравнения значения погрешности измерений, рассчитанного в результате обработки результатов измерений, с пределом допускаемой погрешности.

Примечание - Обозначения, принятые в протоколе, приведены в приложении Е.

  • 5.8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России от 02.07.2015 г. № 1815. При положительных результатах поверки на мезонин выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение мезонина запрещается, на него выдаётся извещение о непригодности к применению с указанием причин забракования.

к ч о К

Св

Е-св

сд

О

ПРИЛОЖЕНИЕ А

(обязательное)

Назначение контактов входного соединителя MDR 10236-55G3JL на лицевой панели мезонина

контакта

Название

Назначение

1

IN1 +

Первая пара входных контактов 1-го канала

2

IN1-

3

IN2 +

Первая пара входных контактов 2-го канала

4

IN2-

5

IN3 +

Первая пара входных контактов 3-го канала

6

IN3-

7

IN4 +

Первая пара входных контактов 4-го канала

8

IN4-

9

IN5 +

Первая пара входных контактов 5-го канала

10

IN5-

11

IN6 +

Первая пара входных контактов 6-го канала

12

IN6-

13

IN7 +

Первая пара входных контактов 7-го канала

14

IN7-

15

IN8 +

Первая пара входных контактов 8-го канала

16

IN8-

17

01 +

Вторая пара входных контактов 1-го канала

18

01-

19

02 +

Вторая пара входных контактов 2-го канала

20

02-

21

03 +

Вторая пара входных контактов 3-го канала

22

03-

23

04 +

Вторая пара входных контактов 4-го канала

24

04-

25

05 +

Вторая пара входных контактов 5-го канала

26

05-

27

06 +

Вторая пара входных контактов 6-го канала

28

06-

29

07 +

Вторая пара входных контактов 7-го канала

30

07-

Изм.

Лист

N докум.

Подп.

Дата

контакта

Название

Назначение

31

08 +

Вторая пара входных контактов 8-го канала

32

08-

33

-

34

Ground

Корпус

35

-

36

-

Примечание - Измеряемое сопротивление подключается одним концом к контактам IN+ и 0+, а другим концом к контактам IN- и О- одного канала.

S

ПРИЛОЖЕНИЕ Б

(обязательное)

Назначение контактов соединителя ESQT-150

контакта

Название

Назначение

1

INT D0

Разряд шины данных регистров управления

2

FIFO DO

Разряд шины данных чтения информации из FIFO

3

INT D1

Разряд шины данных регистров управления

4

FIFO DI

Разряд шины данных чтения информации из FIFO

5

INT D2

Разряд шины данных регистров управления

6

FIFO D2

Разряд шины данных чтения информации из FIFO

7

INT D3

Разряд шины данных регистров управления

8

FIFO D3

Разряд шины данных чтения информации из FIFO

9

INT D4

Разряд шины данных регистров управления

10

GND M

Общий

11

INT D5

Разряд шины данных регистров управления

12

FIFO D4

Разряд шины данных чтения информации из FIFO

13

INT D6

Разряд шины данных регистров управления

14

FIFO D5

Разряд шины данных чтения информации из FIFO

15

INT D7

Разряд шины данных регистров управления

16

FIFO D6

Разряд шины данных чтения информации из FIFO

17

INT D8

Разряд шины данных регистров управления

18

FIFO D7

Разряд шины данных чтения информации из FIFO

19

INT D9

Разряд шины данных регистров управления

20

GND M

Общий

21

INT DIO

Разряд шины данных регистров управления

22

FIFO D8

Разряд шины данных чтения информации из FIFO

23

INT Dll

Разряд шины данных регистров управления

24

FIFO D9

Разряд шины данных чтения информации из FIFO

25

INT DI2

Разряд шины данных регистров управления

26

FIFO DIO

Разряд шины данных чтения информации из FIFO

27

INT D13

Разряд шины данных регистров управления

28

FIFO Dll

Разряд шины данных чтения информации из FIFO

29

INT DI 4

Разряд шины данных регистров управления

30

GND M

Общий

31

INT D15

Разряд шины данных регистров управления

32

FIFO D12

Разряд шины данных чтения информации из FIFO

33

INT WR

Строб записи регистров управления

34

FIFO D13

Разряд шины данных чтения информации из FIFO

35

INT RD

Строб чтения регистров управления

36

FIFO D14

Разряд шины данных чтения информации из FIFO

37

SYSRESET

Сигнал аппаратного сброса

38

FIFO D15

Разряд шины данных чтения информации из FIFO

39

IRQ

Линия прерывания

Изм.

Лист

N докум.

Поди.

Дата

Ct

S

контакта

Название

Назначение

40

GND М

Общий

41

16MGH

Системная частота 16 Мгц

42

FIFO D16

Разряд шины данных чтения информации из FIFO

43

-

44

FIFO D17

Разряд шины данных чтения информации из FIFO

45

INT АО

Разряд шины адреса регистров управления

46

FIFO D18

Разряд шины данных чтения информации из FIFO

47

INT Al

Разряд шины адреса регистров управления

48

FIFO D19

Разряд шины данных чтения информации из FIFO

49

INT A2

Разряд шины адреса регистров управления

50

GND M

Общий

51

-

52

FIFO D20

Разряд шины данных чтения информации из FIFO

53

-

54

FIFO D21

Разряд шины данных чтения информации из FIFO

55

-

56

FIFO D22

Разряд шины данных чтения информации из FIFO

57

-

58

FIFO D23

Разряд шины данных чтения информации из FIFO

59

GROUND

Корпус

60

GND M

Общий

61

32MGH

Системная частота 32 Мгц

62

-

63

64

-

65

66

-

67

PUSK

Строб запуска измерения

68

-

69

-

70

GND M

Общий

71

-

72

-

73

DATA VAL

Признак действительности считанных из FIFO данных

74

-

75

RD MEZ

Строб чтения данных из FIFO

76

-

77

SEL MEZ

Строб выбора мезонина

78

-

79

GND M

Общий

80

GND M

Общий

81

GND M

Общий

82

FIFO D24

Разряд шины данных чтения информации из FIFO

83

GND M

Общий

84

5V

Напряжение +5 В

Изм.

Лист

N докум.

Подп.

Дата

контакта

Название

Назначение

85

5V

Напряжение +5 В

86

5V

Напряжение +5 В

87

GND М

Общий

88

-

89

GND М

Общий

90

GND М

Общий

91

-

92

-

93

-

94

-

95

96

-

97

GND М

Общий

98

GND М

Общий

99

12V

Напряжение +12 В

100

12V

Напряжение +12 В

ПРИЛОЖЕНИЕ В (обязательное)

Методика внешней калибровки мезонина МТ8-4Л

В.1 Порядок выполнения внешней калибровки

В.1.1 Собрать рабочее место (см. Приложение Г).

В. 1.2 Включить ПЭВМ. Убедиться, что результат ее самотестирования положительный и загрузка операционной среды выполнена без ошибок.

В. 1.3 Включить питание крейта VXI, выдержать его во включенном состоянии не менее 10 минут.

В. 1.4 Руководствуясь приложением Д ("Порядок запуска программ на исполнение") запустить на исполнение программу P_mt8k41.exe;

В. 1.5 Выбрать носитель мезонинов, на котором установлен калибруемый мезонин (см. приложение Д). В правой части открывшегося окна выбрать номер (позицию установки) калибруемого мезонина. Дождаться исчезновения надписи "Идёт инициализация".

В. 1.6 Выбрать закладку "Калибровка".

Примечание - При калибровке только смещения нуля связанного с входными реле можно переходить сразу к пункту В.1.17

В. 1.7 Включить вольтметр PV1. Установить его в режим измерения постоянного напряжения с автоматическим выбором диапазона.

В. 1.8  Подключить разъём ХЗ УКСИ к калибруемому мезонину.

В. 1.9  Подключить вольтметр его штатным кабелем к магазину

сопротивлений. Установить на магазине сопротивлений 1 кОм.

В.1.10 Наконечник "3" кабеля К-УКСИ подсоединить к 1-й клемме магазина электрического сопротивления Р4834 (далее магазин сопротивлений), наконечник "4" кабеля К-УКСИ подсоединить ко 2-й клемме магазина сопротивлений.

В.1.11 Корпусной наконечник кабеля К-УКСИ подключить к клемме корпус УКСИ.

В.1.12 Нажать кнопку "Измерить ток". Откроется дополнительная панель для ввода значений токов для всех каналов.

Лист

сч

ФТКС.468266.005 РЭ

38

Изм.

Лист

N докум.

Подп.

Дата

В. 1.13 подключить "2" кабеля

Подсоединить к магазину сопротивлений 1-й канал, для чего штепсель "1" кабеля К-УКСИ к гнезду "1" УКСИ, а штепсель К-УКСИ - к гнезду "2" УКСИ.

В.1.14

Записать значение тока в графу дополнительной панели измерения тока, соответствующую 1-му каналу. Для этого необходимо разделить значение напряжения, измеренного вольтметром универсальным, на сопротивление магазина 1 кОм. Значения тока записывать в микроамперах с точностью не менее пяти значащих цифр.

В.1.15 Повторить действия п.п. В.2.13, В.2.14 для всех каналов мезонина, подключая штепсели "1" и "2" кабеля К-УКСИ согласно таблице 5 для первого кабеля и записывая измеренные значения токов в соответствующие графы дополнительной панели измерения токов.

В.1.16

Нажать кнопку

"Ввести" дополнительной

панели.

В.1.17

Нажать кнопку

«Калибровка смещения».

В.1.18

и нажмите

исчезновения надписи «Идёт калибровка смещения».

Подключить к кнопку «Yes»

калибруемому мезонину на дополнительной

соединитель ТЗ-МТ84Л панели. Дождаться

В.1.19 Нажать кнопку "Результаты". Откроется панель с рассчитанными коэффициентами.

дополнительная

В.1.21

В.1.22

В.1.20

Результаты

В.1.23

Нажать кнопку "Запись в EEPROM" дополнительной панели, калибровки запишутся в EEPROM мезонина.

Нажать кнопку "Возврат" дополнительной панели.

Для выхода из программы нажать кнопку "Выход".

Выключить приборы, отсоединить кабели и принадлежности.

Изм.

Лист

N докум.

Поди.

Дата

ПРИЛОЖЕНИЕ Г

(обязательное)

Схема рабочего места.

А1 - ПЭВМ;

А2 - Крейт VXI;

АЗ, А4, кабель 1 - Системный интерфейс информационной связи ПЭВМ и крейта VXI,соответствующий спецификациям VPP Альянса производителей систем VXI plug&play.

Изм.

Лист

N докум.

Подп.

Дата

Изм.

Лист

N докум.

Подп.

Дата

Св

Й

£

£

Z

CQ Я S

га

I

СП

Св

Й

in

с4

еч о

А5 - носитель мезонинов с установленным на него проверяемым мезонином;

А6

PV1

PR1

3,4

УКСИ ФТКС.587420.003 (Устройство контроля сопротивления изоляции);

- Вольтметр универсальный В7-54/3 (используется для калибровки);

- Магазин электрического сопротивления Р4834;

- Кабель сетевой крейта;

Кабель К-УКСИ ФТКС.685621.002;

- Соединитель ТЗ-МТ8-4Л ФТКС.685621.142 (используется для калибровки)

Примечание - Допускается в составе рабочего места использовать ЭВМ, выполненную в виде модуля VXI и устанавливаемую в крейт VXI.

я ri О С

й

о я Z

cd Я S

Изм.

Лист

N докум.

Подп.

Дата

ПРИЛОЖЕНИЕ Д (обязательное)

Порядок запуска программ на исполнение

Д.1 После каждого включения крейта, перед запуском программы проверки, необходимо запустить на исполнение программу - менеджер ресурсов VXI.

Д.2 Для запуска программы-менеджера ресурсов VXI («Resource Manager») в среде Windows необходимо выбрать из меню «Пуск» в подменю ПО интерфейса VXI ярлык этой программы.

Д.З Запуск на исполнение любой программы из меню «Пуск»: В меню «Пуск» необходимо выбрать подменю «Выполнить». В появившемся окне необходимо нажать кнопку «Обзор». В окне «Обзор» необходимо выбрать диск и папку местонахождения файла запускаемой программы и, отметив файл запуска, нажать кнопку «Открыть». При этом сведения о размещении исполняемого файла перемещаются в командную строку окна «Запуск программы». Затем необходимо нажать на кнопку «ОК», программный файл запустится на исполнение.

Д.4 Запуск на исполнение любой программы из программы «Проводник»:

Из меню «Пуск», в подменю «Программы», выбрать программу «Проводник». В раскрывшемся окне необходимо выбрать диск и папку местонахождения файла запускаемой программы. Установить указатель манипулятора типа «Мышь» (далее по тексту - «мышь») на файл программы и дважды нажать на левую кнопку «мыши».

Д.5 Упростить запуск программ можно поместив ярлыки к ним на «рабочем столе» экрана. Для этого необходимо обратиться к справочной системе Windows.

Для запуска программы на исполнение достаточно установить указатель «мыши» на ярлык программы и дважды нажать левую кнопку «мыши».

Д.6 В случае использования программ проверки модулей, после запуска программ необходимо выбрать инструменты (модули, мезонины) для проверки, для чего:

  • - на панели «Выбор инструмента» установить указатель «мыши» на название инструмента и отметить его (нажать левую кнопку «мыши»);

  • - нажать кнопку «Выбрать».

    Изм.

    Лист

    N докум.

    Подп.

    Дата

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
