ИЗМЕРИТЕЛЬ ПАРАМЕТРОВ ЦЕПИ ФАЗА-НУЛЬ ЦК 0220 Руководство по эксплуатации Ба 2.728.001РЭ

Измеритель параметров цепи фаза-нуль ЦК 0220 (в дальнейшем - измеритель) предназначен для измерения силы тока короткого замыкания (в дальнейшем силы тока к.з.), полного электрического сопротивления, напряжения цепи фаза-нуль в сетях переменного тока 220 V, частоты 50 Hz с глухозаземленной нейтралью.

Измеритель определяет активную, реактивную составляющие полного электрического сопротивления, сдвиг фаз между напряжением и током как информационные параметры.

Область применения - измерение параметров цепи фаза-нуль на объектах энергетики.

По условиям эксплуатации и транспортирования измеритель относится к группе 3 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия», но с расширенным диапазоном рабочих температур от минус 10 °С до плюс 40 °С.

Измеритель соответствует требованиям ГОСТ 26104-89 «Средства измерений электронные. Технические требования в части безопасности. Методы испытаний» и относится к приборам класса защиты I.

Измеритель соответствует требованиям категории монтажа (категории перенапряжения) II и степени загрязнения 1 по ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

  • 1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    • 1.1 Пределы допускаемой относительной основной погрешности при измерении силы тока к.з. и пределы относительной основной погрешности при измерении полного электрического сопротивления цепи фаза-нуль равны и определяются по формуле (1.1): где d - пределы допускаемой относительной основной погрешности, в про

      д

      ■ /

      Хк

      у

      5 + 0,015

      -1

      ё \

      Х

      0_

      5

      (1.1)

центах от измеряемой величины;

Хк - конечное значение установленного диапазона измерений силы тока к.з., А;

5; 0,015 - постоянные числа;

Х - измеренное значение силы тока к.з., А.

Пределы допускаемой относительной основной погрешности при измерении напряжения цепи фаза-нуль ± 1 % .

  • 1.2 Пределы допускаемой дополнительной погрешности при измерении силы тока к.з., полного электрического сопротивления, напряжения цепи фаза-нуль, не должны превышать половины предела допускаемой относительной основной погрешности при воздействии следующих факторов:

  • - изменении температуры окружающего воздуха в пределах рабочих температур от минус 10 °С до плюс 40 °С на каждые 10 °С;

  • - воздействии повышенной влажности воздуха 90 % при температуре плюс 25 °С.

  • 1.3 Диапазоны измерений:

    • 1.3.1 Силы тока к.з., от 10 А до 10000 А.

    • 1.3.2 Напряжения сети, от 180 V до 245 V.

    • 1.3.3 Полного электрического сопротивления, от 0,022 W до 22 W.

  • 1.4 Электропитание:

  • - сеть переменного тока напряжением, (220 -+2323 ) V;

- частота, (50 ± 0,5) Hz.

  • 1.5 Потребляемая мощность, (при не нажатой кнопке ИЗМЕРЕНИЕ) не более 15 V-А.

  • 1.6 Габаритные размеры, не более:

- измерителя - 350 mm х 315 mm х 140 mm;

  • - сумки с комплектом соединительных проводов -

220 mm х 120 mm х 190 mm.

  • 1.7 Масса, не более:

  • - измерителя - 6 kg;

  • - измерителя с сумкой и комплектом соединительных проводов - 7 kg.

  • 1.8 Время установления рабочего режима не более 20 s.

  • 1.9 Продолжительность непрерывной работы - 8 h.

Время перерыва до повторного включения не менее 25 min.

  • 1.10 Режим работы при измерениях на объектах повторно-кратковремен-ный. Интервал между измерениями (нажатием кнопки ИЗМЕРЕНИЕ) установлен программой работы (» 20 s), после завершения которого, подается звуковой сигнал, разрешающий проведение следующего измерения.

  • 1.11 Нормальное рабочее положение - горизонтальное расположение отсчетного устройства.

  • 1.12 Измеритель обеспечивает:

  • - измерение параметров цепи фаза-нуль за одно нажатие кнопки ИЗМЕРЕНИЕ;

  • - запоминание 10 последних результатов измерений.

  • 1.13 Средний срок службы 10 лет.

  • 1.14 Средняя наработка на отказ 6500 h .

  • 1.15 Среднее время восстановления работоспособного состояния 18 h.

  • 1.16 Устройство и работа измерителя

    • 1.16.1 Измеритель представляет собой переносной прибор, снабженный ручкой для переноски.

На передней панели размещены:

  • - отсчетное устройство (символьный индикатор) для визуального отображения результатов измерений;

  • - зажимы ФАЗА и НУЛЬ для подключения к объекту измерения;

  • - кнопка ПИТАНИЕ для включения измерителя;

  • - кнопка ИЗМЕРЕНИЕ для проведения измерений;

  • - кнопки <, >, А, у для просмотра результатов измерений на отсчетном устройстве.

На задней панели расположен отсек в котором размещены:

  • - разъем ПОВЕРКА - используется при метрологической поверке измерителя;

  • - предохранитель 0,5 ВПБ6-5F;

  • - зажим RШ - используется при измерении напряжения делителя напряжения шунта.

Зажим защитного заземления размещен на боковой части измерителя.

  • 1.16.2 На измерителе нанесены следующие знаки и символы:

- испытательное напряжение изоляции 1,5 kV;

!     - ВНИМАНИЕ! (См. сопроводительные документы);

САТ II, 245 V - категория монтажа (категория перенапряжения) II, максимальное измеряемое значение напряжения относительно земли;

~220 V - напряжение сети питания переменного тока;

50 Hz - частота сети питания;

15 V-А - потребляемая мощность;

- товарный знак изготовителя;

- знак утверждения типа средств измерительной техники Украины;

®

034

0001

- знак соответствия Украины*;

- знак соответствия Российской Федерации*;

- знак соответствия требованиям электромагнитной совместимости*.

Примечание. * - наносится после получения зарегистрированного сертификата соответствия.

  • 1.16.3 В основу работы измерителя положен принцип аналого-цифрового преобразования напряжения, падающего на шунте измерителя и угла сдвига фаз между током к.з. и напряжением сети в значение силы тока к.з. и полного электрического сопротивления цепи фаза-нуль.

Измерение проводится в два такта:

- во время первого такта определяется угол сдвига фаз между током и напряжением во время к.з.;

- во время второго такта измеряется напряжение, падающее на шунте измерителя, пропорциональное силе тока к.з.

Микроконтроллер производит управление работой измерителя, обработку полученных данных и представление их в буквенно-цифровом виде на отсчетном устройстве.

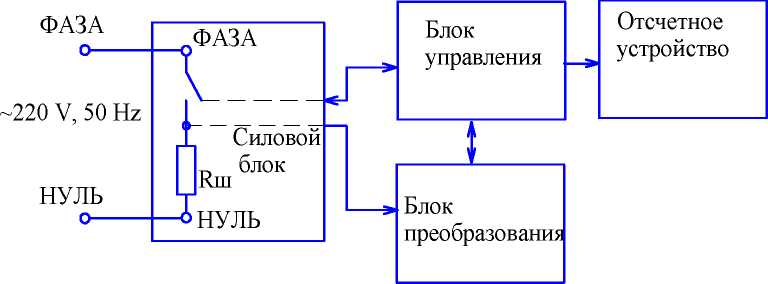

Структурная схема измерителя приведена на рисунке 1.1.

Рисунок 1.1 - Структурная схема измерителя

Силовой блок измерительной цепи предназначен для кратковременного (не более 10 ms) закорачивания цепи фаза-нуль и состоит из тиристоров Т143-500, шунта, с сопротивлением 0,1 W, реле РПЛ-140А и предохранителя ПН2-100.

Блок преобразования предназначен для преобразования падающего на шунте напряжения в значение силы тока к.з. и полного электрического сопротивления цепи фаза-нуль. Блок преобразования размещен на плате 1.

Блок управления предназначен для управления работой измерителя и представления полученных данных на отсчетное устройство. Блок управления размещен на плате 2.

Отсчетное устройство предназначено для отображения полученной при измерении информации на экране дисплея. В качестве отсчетного устройства применен индикатор жидкокристаллический символьный AC162EYILY-H.

2 КОМПЛЕКТНОСТЬ

2.1. Комплект поставки соответствует указанному в таблице 2.1

Таблица 2.1

Обозначение

Наименование и условное обозначение

Количество на комплект поставки

Ба2.728.001

Измеритель параметров цепи фаза-нуль

ЦК 0220

1 шт.

Ба6.640.357 СБ

Провод соединительный НУЛЬ (с наконечниками)

1 шт.

Ба6.640.452 СБ

Провод соединительный ФАЗА (с ножевым контактом и наконечником)

1 шт.

Ба4.165.007-01 СБ

Сумка для укладки проводов и кабелей

1 шт.

Вставка плавкая ВПБ6-5

1 шт.

Коробка упаковочная

1 шт.

Ба2.728.001 РЭ

Руководство по эксплуатации

1 экз.

  • 2.2 По отдельному заказу поставляется:

1 Ба6.664.035 СБ - кабель для поверки измерителя

(четырехпроводный) - 1 шт.;

  • 2 Ба6.664.036 СБ - кабель для поверки делителя напряжения

(двухпроводный)                    - 1 шт.;

  • 3 Ремонтная документация, согласно ведомости документов

для ремонта Ба2.728.001 ВР                         - 1 комплект.

3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

  • 3.1 При эксплуатации измерителя необходимо руководствоваться

ДНАОП 0.00-1.21-98 «Правила безопасной эксплуатации электроустановок потребителей».

Обслуживающий персонал должен иметь группу по электробезопасности не ниже III согласно ДНАОП 0.00-1.21-98 и может быть допущен к работе с измерителем только после изучения им настоящего руководства по эксплуатации.

Работа с измерителем должна производиться не менее, чем двумя лицами, одно из которых выполняет функции наблюдающего.

ВНИМАНИЕ! В ЦЕЛЯХ БЕЗОПАСНОСТИ ПОДКЛЮЧЕНИЕ (ОТКЛЮЧЕНИЕ) К ИЗМЕРЯЕМЫМ ЦЕПЯМ РЕКОМЕНДУЕТСЯ ПРОИЗВОДИТЬ ПРИ ПОЛНОСТЬЮ СНЯТОМ НАПРЯЖЕНИИ НА НИХ.

ПРИ НЕОБХОДИМОСТИ ПОДКЛЮЧЕНИЯ К ЦЕПЯМ, НАХОДЯЩИМСЯ ПОД НАПРЯЖЕНИЕМ, РУКОВОДСТВУЙТЕСЬ «ПРАВИЛАМИ ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК ПОТРЕБИТЕЛЕЙ».

Конструкция измерителя обеспечивает безопасность работающего персонала за счет заключения всех элементов электрической схемы (кроме соединительных проводов и зажимов) в корпус, предотвращающий возможность прикосновения к частям, находящимся под напряжением.

Перед каждым подключением измерителя к сети следует путем внешнего осмотра проверить качество изоляции соединительных проводов. Соединительные провода должны использоваться только из комплекта поставки.

Электрическая схема измерителя обеспечена алгоритмом работы: блокировкой включения измерителя при напряжении сети (180 ± 1,8) V или (245 ± 2,4) V, а также при сопротивлении цепи фаза-нуль, на котором падает напряжение превышающее ( 36-+13 ) V, вызванное током потребления измерителя при его включении.

  • 3.2 Работу с измерителем производите в следующей последовательности:

Достаньте из сумки соединительные провода.

ВНИМАНИЕ! СОЕДИНИТЕЛЬНЫЕ ПРОВОДА ПЕРВОНАЧАЛЬНО ДОЛЖНЫ БЫТЬ ПОДКЛЮЧЕНЫ К ИЗМЕРИТЕЛЮ, А ЗАТЕМ - К ИЗМЕРЯЕМОЙ ЦЕПИ СОГЛАСНО РИСУНКА 3.1 В ТАКОЙ ОЧЕРЕДНОСТИ: ПЕРВЫМ ПОДКЛЮЧАЕТСЯ ПРОВОД, ИДУЩИЙ ОТ КЛЕММЫ НУЛЬ, А ЗАТЕМ ОТ КЛЕММЫ ФАЗА.

ПОДКЛЮЧЕНИЕ ДОЛЖНО БЫТЬ НАДЕЖНЫМ И ИСКЛЮЧАТЬ ВОЗМОЖНОСТЬ ПОЯВЛЕНИЯ ИСКРЕНИЯ В МЕСТАХ СОЕДИНЕНИЙ ВО ВРЕМЯ ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ.

ИЗМЕРЯЕМАЯ ЦЕПЬ ОДНОВРЕМЕННО ЯВЛЯЕТСЯ И ЦЕПЬЮ ПИТАНИЯ ИЗМЕРИТЕЛЯ.

РЩ

TV QS FU

НУЛЬ   ФАЗА

Измеритель ЦК0220

TV - трансформатор напряжения;

QS - трехполюсный разъединитель;

FU - предохранители плавкие;

РЩ - силовой распределительный щит.

Рисунок 3.1 - Схема подключения измерителя к объекту измерения

  • 3.3 При подключении измерителя к сети питания производится инициализация составных частей измерителя. После нажатия кнопки ПИТАНИЕ производится анализ сети питания. Если напряжение сети питания не выходит за пределы (180 ± 1,8) V или (245 ± 2,4) V на отсчетном устройстве кратковременно высвечивается информация о напряжении сети в момент измерения напряжения и непригодности сети питания для измерений (например, «НАПР.СЕТИ U = 177 V» или «НАПР.СЕТИ U = 248 V»), сопровождаемая кратковременным звуковым сигналом и измеритель автоматически блокируется от включения. Отсоедините измеритель от сети питания.

После устранения причин несоответствия сети питания, измеритель повторно подсоединяют к сети питания и включают кнопкой ПИТАНИЕ. Если напряжение сети питания не выходит за пределы (180 ± 1,8) V и (245 ± 2,4) V проверяется падение напряжения в сети питания, от тока потребления измерителя, в проверяемой сети. Для этого кратковременно отключается блок питания измерителя и проверяется значение напряжения сети. Если напряжение сети изменилось больше, чем ( 36+-13 ) V, на отсчетном устройстве кратковременно высвечивается информация о непригодности сети для измерений (ПО-ВЫШ.СОПР.СЕТИ), сопровождаемое звуковым сигналом. Измеритель блокирует включение.

Повторное включение измерителя возможно только после отсоединения от сети питания, устранения причин несоответствия и повторного подсоединения.

  • 3.4 Если измеряемая сеть питания соответствует требованиям по величине напряжения питания и падению напряжения после нажатия кнопки ПИТАНИЕ, на отсчетном устройстве должна появиться информация о последнем проведенном измерении. По истечении времени установления рабочего режима, не более 20 s, измеритель подает звуковой сигнал о готовности к проведению измерений и прекращается свечение символа Р на дисплее.

Для того чтобы произвести измерение нажмите кнопку ИЗМЕРЕНИЕ. На отсчетном устройстве высвечивается информация «ВНИМАНИЕ! ИДЕТ ИЗМЕРЕНИЕ» и подается звуковой сигнал. По истечении 1,5 s на отсчетном устройстве высвечивается результат измерения: 1К.З., Z, j или U, R, X, в зависимости от того, при какой высвечиваемой информации было произведено измерение. Произведите считывание результатов измерения.

Повторное измерение возможно только после подачи измерителем кратковременного звукового сигнала и отсутствии высвечивания на отсчетном устройстве символа Р, свидетельствующего о том, что измеритель готов к новым измерениям.

Во избежание перегрузки цепи фаза-нуль, ток к.з. которой составляет 1,5 кА и более, после проведенных подряд трех измерений, с перерывом между измерениями 20 s, программой работы измерителя предусмотрен перерыв 5 min. Кнопка ИЗМЕРЕНИЕ блокируется.

Срабатывание аппаратов защиты сети при проведении измерений свидетельствует о том, что аппараты защиты выбраны правильно. Если при срабатывании аппаратов защиты измеритель не успевает зафиксировать результаты измерения, необходимо, соблюдая требования электробезопасности, произвести подключение измерителя перед аппаратом защиты и повторно провести измерения.

  • 3.5 При подключении измерителя к сети и нажатии кнопки ПИТАНИЕ в случае, если измерение было произведено при высвечиваемой информации 1К.З., Z, j на отсчетном устройстве высвечивается:

  • - порядковый номер измерения произведенного ранее;

  • - сила тока к.з. в амперах. Если сила тока превышает 999,5 А значение его приводится в kА;

  • - полное электрическое сопротивление в W;

  • - угол сдвига фаз между напряжением и током (j в градусах).

  • 3.6 При нажатии кнопки К на отсчетном устройстве высвечивается:

  • - порядковый номер измерения;

  • - напряжение цепи фаза-нуль в вольтах, V;

  • - активная составляющая полного сопротивления R в W;

  • - реактивная составляющая полного сопротивления Х в W.

ВНИМАНИЕ! Показания активного сопротивления R, реактивного сопротивления Х, угла сдвига фаз j между напряжением и током являются информационными. Погрешность измерителя при измерении этих величин не нормируется.

  • 3.7 При повторном нажатии кнопки К происходит возврат к информации, перечисленной в 3.5. Таким образом кнопка К служит для считывания информации одного и того же измерения.

  • 3.8 Кнопки А у предназначены для просмотра результатов измерения, произведенных ранее (10 результатов - от 0 до минус 9), которые находятся в энергонезависимой памяти измерителя.

  • 3.9 Одновременное нажатие кнопок К и > вводит измеритель в режим индикации напряжения цепи фаза-нуль в текущем времени. Нажатие кноп-ки > выводит измеритель из режима индикации напряжения и изменяет разрядность отсчета.

  • 3.10 ВНИМАНИЕ! ОТКЛЮЧЕНИЕ ИЗМЕРИТЕЛЯ ПРОИЗВОДИТЬ В ОЧЕРЕДНОСТИ ОБРАТНОЙ ПОДКЛЮЧЕНИЮ, Т.Е. ВНАЧАЛЕ ОТКЛЮЧАЕТСЯ ОТ СЕТИ ФАЗНЫЙ ПРОВОД, А ЗАТЕМ НУЛЕВОЙ.

4 МЕТОДЫ И СРЕДСТВА ПОВЕРКИ

В настоящем разделе устанавливается порядок проведения, объем поверки, методы и средства первичной и периодических поверок измерителя, а также порядок оформления результатов поверки. Измеритель при выпуске из производства подлежит поверке. Во время эксплуатации и после ремонта измеритель подлежит поверке или калибровке . Межповерочный или межкалибровочный интервал - один год.

  • 4.1 Операции поверки

  • 4.1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 4.1.

Таблица 4.1

Наименование операции поверки

Номер пункта раздела

Обязательность проведения при поверке

первичной

периодической

1 Проверка комплектности, маркировки и внешнего вида

4.4.1

Да

Да

2 Проверка электрического сопротивления изоляции

4.1.2

Да

Нет

3 Проверка электрической прочности изоляции

4.1.3

Да

Нет

4 Опробование

4.5

Да

Да

5 Поверка делителя напряжения

4.6

Да

Да

6 Определение относительной основной погрешности измерения напряжения сети

4.7

Да

Да

7 Определение относительной основной погрешности измерения силы тока к.з. и полного электрического сопротивления цепи фаза-нуль

4.8

Да

Да

8 Проверка блокировки включения измерителя при повышенном сопротивлении сети

4.9.1

Да

Да

9 Проверка блокировки включения измерителя при пониженном и повышенном напряжении сети

4.9.2

Да

Да

4.1.2 Проверку электрического сопротивления изоляции проводить в условиях 4.3 мегаомметром ЭС0202/1-Г, между соединенными вместе зажимами ФАЗА и НУЛЬ и зажимом . Оно должно быть не менее 20 МW.

4.1.3 Проверку электрической прочности изоляции проводить в условиях 4.3 с помощью универсальной пробойной установки. Испытательное напряжение 1,5 kV плавно подают на соединенные вместе зажимы ФАЗА и НУЛЬ и зажим , выдерживают 1 min, а затем плавно снижают.

Результаты проверки считают положительными, если не происходит пробоя или поверхностного перекрытия изоляции.

  • 4.2 Средства поверки

  • 4.2.1 При проведении поверки должны быть применены средства поверки, указанные в таблице 4.2.

Таблица 4.2

Наименование средств поверки

Основные характеристики

Источник напряжения постоянного тока ТЭС42 БДС 9974-72

Диапазоны регулирования напряжения (0 - 15) V, силы тока (0 - 10) А

Реостат РСП-13 W ± 10 % -  7,5 А

ТУ 16.527.197-79

Диапазон регулирования сопротивления (0 - 13)

W

Реостат РСП-19 W ± 10 % - 5 А

ТУ 16.527.197-79

Диапазон регулирования сопротивления (0 - 19)

W

Реостат РСП-70 W ± 10 % - 2,6 А ТУ 16.527.197-79

Диапазон регулирования сопротивления (0 - 70)

W

Вольтметр Д5015

Пределы измерения 300 V, класс точности 0,2 по ГОСТ 8711-93

Амперметр Д5017

Предел измерения 5, 10 А, класс точности 0,2 по

ГОСТ 8711-93

Измеритель разности фаз Ф2-34

Диапазон измерения углов от 0° до 360°. Класс точности 0,1

Автотрансформатор ЛАТР-2,5

Диапазон регулирования

ТУ У 3.49-00226106.057-2000

напряжения (0 - 250) V, ток до 10 А

Катушка электрического сопротивления Р321

Сопротивление 0,1 W, класс точности 0,01 по ГОСТ 23737-79

Катушка электрического сопротивления Р310

Сопротивление 0,01 W, класс точности 0,02 по ГОСТ 23737-79

Вольтметр цифровой постоянного тока Щ1516

Диапазон измерений (0 - 1000) V, относительная основная погрешность

д = ± 0,01 + 0,005fUn -10 , %

Мегаомметр ЭС 0202/1-Г ТУ25-7534.014-90

Диапазон измерений (0 - 1000) МW,

Класс точности 15

Универсальная пробойная установка

УПУ-1М

Испытательное напряжение от 0,2 kV до 10 kV.

Мощность, не менее 0,5 к\\А. Погрешность ± 4 %.

Фазорегулятор ФР-53Р

Угол сдвига фаз от 0 до 360 градусов

  • 4.2.2 Допускается применение других средств поверки с аналогичными метрологическими характеристиками и обеспечивающих требуемую точность измерений.

4.3 Условия поверки и подготовка к ней

  • 4.3.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха - (20 ± 5) °С;

  • - относительная влажность воздуха от 30 % до 80 %;

  • - напряжение питающей сети - (220 ± 4,4) V;

  • - частота питающей сети - (50 ± 0,5) Hz;

  • - ток короткого замыкания питающей сети не менее 200 А;

  • - форма кривой переменного напряжения питающей сети синусоидальная, коэффициент несинусоидальности кривой напряжения не более 5 %.

  • 4.3.2 Применяемые при проведении поверки средства измерительной техники должны быть поверены или метрологически аттестованы в установленном порядке.

  • 4.3.3 Перед проведением поверки измеритель и применяемые средства поверки должны быть подготовлены к работе в соответствии с их эксплуатационной документацией.

  • 4.3.4 При проведении поверки следует пользоваться настоящим руководством по эксплуатации и документацией на применяемые средства поверки.

4.4 Проведение поверки
  • 4.4.1 Внешний осмотр

    • 4.4.1.1 При проведении внешнего осмотра должно быть установлено соответствие измерителя следующим требованиям:

  • - комплектность и маркировка должны соответствовать 1.16.1; 1.16.2; 2.1 настоящего руководства по эксплуатации, пломбы не должны быть нарушены;

  • - на измерителе не должно быть механических повреждений, влияющих на работоспособность.

  • 4.5 Опробование

    • 4.5.1 Подключить измеритель c помощью соединительных проводов из комплекта поставки, к фазе и нулю сети 220 V, 50 Hz , тщательно соблюдая правильность подключения, через реостат, сопротивление которого предварительно установить равным (9 ... 10) W и произвести измерение силы тока измерителем, нажав кнопку ИЗМЕРЕНИЕ.

Результат проверки считают положительным, если величина измеренной силы тока будет равна (20 . 24) А.

Отсоединить измеритель от сети.

  • 4.6 Проверка напряжения на делителе напряжения шунта

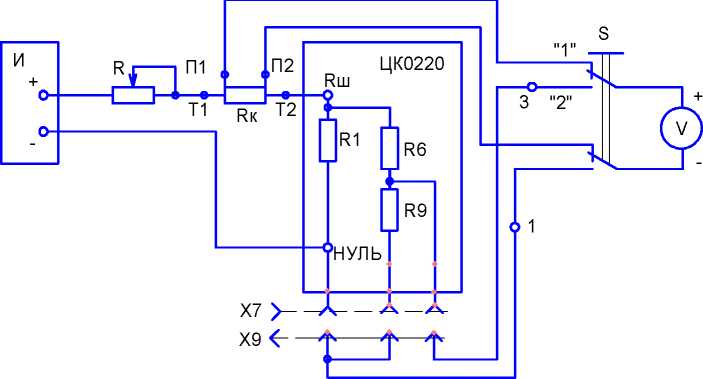

    • 4.6.1 Проверку напряжения на делителе напряжения шунта измерителя производить по схеме, приведенной на рисунке 4.1, для чего с разъема ПОВЕРКА снять заглушку

Ба6.433.008 СБ, подсоединить кабель для поверки делителя напряжения Ба6.664.036 СБ (двухпроводный) и собрать схему согласно рисунка 4.1.

R1, R6, R9 - сопротивления шунта, делителя напряжения шунта измерителя, позиционные обозначения по Ба2.728.001 Э3;

Rш - зажим, находится на задней панели измерителя;

НУЛЬ - зажим, находится на передней панели измерителя;

И - источник напряжения постоянного тока ТЭС42;

R - реостат РСП -13W ± 10 % - 7,5 А;

Rk - катушка электрического сопротивления Р310 0,01 W; V - вольтметр цифровой постоянного тока Щ1516;

S - переключатель 220 V, 10 А;

Х7- разъем ПОВЕРКА измерителя;

Х9 - разъем кабеля Ба6.664.036 СБ;

1, 3 - номера выводов кабеля Ба6.664.036 СБ;

“1”, “2” - положение переключателя S.

Рисунок 4.1 - Схема проверки напряжения на делителе напряжения шунта

Установить реостат в положение максимального сопротивления. Установить выходное напряжение источника равным (10 - 15) V, переключатель S установить в положение “1”, реостатом R установить напряжение равное 0,1 V. На шунте R1 должно быть напряжение 1 V. Переключатель S установить в положение “2”. Напряжение, измеренное вольтметром должно быть (4,93 ± 0,025) mV. При этом коэффициент деления делителя напряжения шунта будет равен 1 V / 0,00493 V = 203.

  • 4.7 Определение относительной основной погрешности измерения напряжения сети

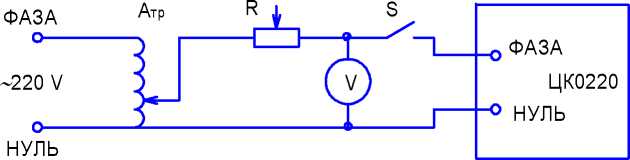

Определение основной относительной погрешности измерения напряжения сети производить по схеме, приведенной на рисунке 4.2.

Атр - автотрансформатор ЛАТР-2,5;

V - вольтметр Д5015;

R - реостат РСП-13 W ± 10 % - 7 А;

S - переключатель 220 V, 10 А.

Рисунок 4.2 - Схема для определения погрешности измерения напряжения сети

Собранную схему подключить к сети 220 V, переключатель S должен быть в разомкнутом состоянии. Реостат R служит в качестве ограничивающего сопротивления.

Установить автотрансформатором напряжение равное 220 V.

Переключатель S замкнуть. Включить измеритель кнопкой ПИТАНИЕ. По истечении времени установления рабочего режима (после подачи звукового сигнала) нажать кнопку ИЗМЕРЕНИЕ. Через 1,5 s на дисплее появится результат измерения. Для считывания результата измерения напряжения сети необходимо нажать кнопку “<”.

Показания вольтметра V здесь и в дальнейшем фиксировать непосредственно перед нажатием кнопки ИЗМЕРЕНИЕ.

Провести измерения при напряжении на вольтметре 187 V и 242 V. Относительную основную погрешность измерения напряжения сети в процентах определять по формуле (4.1):

U -U

= изи . 100 %,

(4.1)

где dИ - погрешность измерения, %;

иИЗМ - показания измерителя, V;

U - показания вольтметра, V.

Погрешность измерения не должна превышать 1 %.

  • 4.8 Определение относительной основной погрешности измерения силы тока к.з. и полного электрического сопротивления

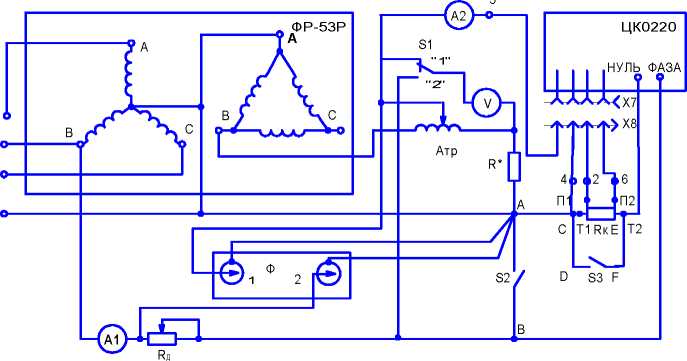

Определение относительной основной погрешности измерения силы тока к.з. и полного электрического сопротивления цепи фаза-нуль производить по схеме, приведенной на рисунке 4.3, для чего с разъема ПОВЕРКА снять заглушку Ба6.433.008 СБ и подсоединить к разъему поверочный кабель Ба6.664.035 СБ (четырехпроводный).

Собранную схему подключить к трехфазной сети. Автотрансформатором установить напряжение 220 V (контролировать перед каждым измерением).

А

В

С

ФР-53Р - фазорегулятор;

А1 - амперметр Д5017;

А2 - милливольтамперметр Т217 с термопреобразователем Т105;

Rg - реостаты РСП -19 W ± 10 % - 5 А - 2 шт. и реостаты РСП-70 W ± 10 % -

2,6 А - 2 шт., соединенные последовательно;

Ф - измеритель разности фаз Ф2-34;

S1 - переключатель 220 V, 2 А;

S2, S3 - переключатель 220 V, 10 А;

Атр - автотрансформатор ЛАТР-2,5;

V - вольтметр Д5082;

Rk - катушка электрического сопротивления Р321 0,1 W или Р310 0,01 W; R* - резистор

800 W, 40 W устанавливается при необходимости для уменьше

ния искажений формы кривой напряжения питания измерителя;

Х7 - разъем ПОВЕРКА измерителя;

Х8 - разъем кабеля Ба6.664.035 СБ;

2, 4, 5, 6 - номера выводов кабеля Ба6.664.035 СБ.

Сопротивление проводников, подключенных к зажимам ФАЗА и НУЛЬ измерителя - от 6 mW до 7 mW (из комплекта поставки).

Точка А - один вывод переключателя S2.

Точка В - второй вывод переключателя S2.

Проводники АС, CD, EF должны иметь минимальную длину; сечение должно быть не 2

менее 3 mm .

Переходное контактное сопротивление переключателей S2, S3 не более 10 mW. Все проводники, присоединяющиеся к нулевой шине, должны быть подключены к точке А.

Рисунок 4.3 - Схема для определения основной относительной погрешности измерения силы тока к.з. и полного электрического сопротивления измерителя

Переключатель S2 замкнуть и установить реостатом силу тока, контролируя ее величину амперметром А1, а фазорегулятором установить угол сдвига фаз, контролируя его измерителем разности фаз, соответствующие поверяемой точке диапазона по таблице 4.3.

Переключатель S2 разомкнуть.

Таблица 4.3.

Значения параметров в точках поверки

Устанавливаемые значения величин

№ точки

сила тока к.з.

1к.з., А

полное электрическое сопротивление, Zc, W

угол сдвига фаз, j, электрических градусов

сопротивление катушки, R К, W

ток поверки, Iпов, А

угол сдвига фаз, jnoB, электрических градусов

1

10000

0,022

30

0,1

7,90

4,56

2

5000

0,044

30

0,1

6,89

7,99

3

1000

0,22

5,0

0,1

3,21

3,25

4

1000

0,22

30

0,1

3,31

19,58

5

1000

0,22

60

0,1

3,65

39,79

6

500

0,44

30

0,1

1,99

27,76

7

100

2,2

30

0,01

4,72

28,52

8

50

4,4

30

0,01

2,41

29,24

Кнопкой ПИТАНИЕ включить прибор. По истечении времени установления рабочего режима еще раз убедитесь в соответствии величин 1ПОВ и j в поверяемой точке диапазона по таблице 4.3 и нажмите кнопку ИЗМЕРЕНИЕ. На дисплее появится результат измерения.

Относительную основную погрешность измерения силы тока к.з. определить по формуле (4.2):

I -1

di =      ---к.3..100 <% ,                 (4.2)

к.з.

где di - относительная основная погрешность измерения силы тока к.з., %; 1ИЗМ - показания измерителя, А;

1К.З. - сила тока в поверяемой точке диапазона, А.

Относительная основная погрешность измерения силы тока к.з. не должна превышать значения, установленного формулой (1.1).

Относительную основную погрешность измерения полного электрического сопротивления определить по формуле (4.3):

Z   -Z

dz        ----с -100 %,                (4.3)

c

где dZ - относительная основная погрешность измерения полного электрического сопротивления, % ;

Zh3M - показания измерителя, W;

Zc - полное электрическое сопротивление в поверяемой точке

диапазона, W.

Относительная основная погрешность измерения полного электрического сопротивления не должна превышать значения, установленного формулой (1.1).

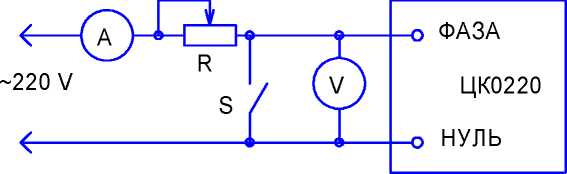

Определить относительную основную погрешность силы тока короткого замыкания при 1К.З. = 10 А и полного электрического сопротивления ZC, W по схеме, приведенной на рисунке 4.4, для чего отсоединить поверочный кабель и установить в разъем ПОВЕРКА заглушку.

А - амперметр Д5017;

V - вольтметр Д5015;

R - реостаты РСП - 19 W ± 10 % - 5 А - 2 шт., соединенные последовательно;

S - переключатель 220 V, 10 А.

Рисунок 4.4 - Схема для определения относительной основной погрешности измерения силы тока при 1К.З = 10 А и полного электрического сопротивления ZC, W

Подключить схему к сети 220 V. Переключатель S замкнуть и установить с помощью реостата ток силой 10 А. Переключатель S разомкнуть.

Кнопкой ПИТАНИЕ включить измеритель. По истечении времени установления рабочего режима нажать кнопку ИЗМЕРЕНИЕ. На дисплее появится результат измерения.

Относительную основную погрешность измерения силы тока к.з для   1К.З. = 10 А оп

ределить по формуле (4.2).

Полное электрическое сопротивление определить по формуле (4.4):

,   ис

Ze = з0с W              <4.4)

где иС - показание вольтметра, при разомкнутом переключателе S;

10 - ток выставленный реостатами R, равный 10 А.

Относительную основную погрешность измерения полного электрического сопротивления определить по формуле (4.3).

Относительная основная погрешность измерения силы тока для

1К.З. = 10 А и полного электрического сопротивления для ZC, W не должна превышать значения, установленного формулой (1.1).

  • 4.9 Проверка блокировки включения измерителя при повышенном сопротивлении сети и при пониженном и повышенном напряжении сети

    • 4.9.1 Проверка блокировки включения измерителя при повышенном сопротивлении сети.

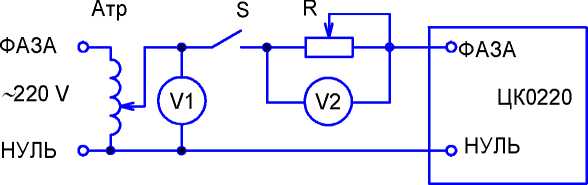

Собрать схему приведенную на рисунке 4.5. Установить реостаты R в положение, соответствующее Rmin.

Подключить собранную схему к сети 220 V и автотрансформатором установить напряжение 230 V. Переключатель S замкнуть.

Включить измеритель кнопкой ПИТАНИЕ.

Постепенно увеличивать сопротивление реостатов до отключения измерителя от сети. Измеритель должен отключиться от сети при напряжении на реостатах ( 36-+13 ) V.

Разомкнуть переключатель S.

Замкнуть переключатель S.

При нажатии кнопки ПИТАНИЕ измеритель включаться не должен, а должен выдать кратковременное визуальное сообщение «ПОВЫШ.СОПР.СЕТИ» и звуковой сигнал.

Атр - автотрансформатор ЛАТР - 2,5;

S - переключатель, 220 V, 2 А;

V1, V2 - вольтметры Д5015;

R - реостаты РСП, включенные последовательно, общим сопротивлением

2 kW ± 10 % - 0,15 А.

Рисунок 4.5 - Схема проверки блокировки включения измерителя при повышенном сопротивлении сети

  • 4.9.2 Проверка блокировки включения измерителя при пониженном и повышенном напряжении сети

Собрать схему, приведенную на рисунке 4.6.

ФА?А„   АТР

iR     S

______О    [—^—I______

-о ФАЗА

ФАЗА0    .

~220 V  <_

ф

ЦК 0220

НУЛЬ,____1___

_

НУЛЬ

Атр - автотрансформатор ЛАТР 2,5;

V - вольтметр Д5015;

R - реостат РСП -1910 % - 5 А;

S - переключатель, 220 V, 10 А.

Рисунок 4.6 - Схема проверки блокировки включения измерителя при пониженном и повышенном напряжении сети

Проверку блокировки включения измерителя выполнять в следующей последовательности:

  • - подключить схему к сети 220 V;

  • - автотрансформатором установить напряжение 220 V;

  • - контроль величины напряжения осуществлять по вольтметру V;

  • - переключатель S замкнуть;

  • - включить измеритель кнопкой ПИТАНИЕ;

  • - автотрансформатором уменьшать напряжение до отключения измерителя;

  • - при нажатии кнопки ПИТАНИЕ измеритель включаться не должен, а должен выдать визуальное сообщение «НАПР.СЕТИ ХХХ, Х V» и звуковой сигнал;

  • - значение ХХХ, Х - установленное по вольтметру напряжение в момент отключения измерителя.

Автотрансформатором установить напряжение 220 V. Включить измеритель кнопкой ПИТАНИЕ. Автотрансформатором увеличивать напряжение до отключения измерителя.

При нажатии кнопки ПИТАНИЕ измеритель включаться не должен, а должен выдать визуальное сообщение «НАПР.СЕТИ ХХХ, Х V» и звуковой сигнал. Значение ХХХ, Х -установленное по вольтметру напряжение в момент отключения измерителя.

  • 4.10 Оформление результатов проверки

    • 4.10.1 Положительные результаты поверки измерителей оформляются записью в эксплуатационной документации, удостоверенной нанесением оттиска поверительного клейма, и нанесением оттиска клейма поверителя на измеритель.

    • 4.10.2 Положительные результаты поверки измерителей после ремонта и в эксплуатации оформляются выдачей свидетельства о поверке установленной формы.

    • 4.10.3 При отрицательных результатах поверки измерители к выпуску в обращение не допускаются, свидетельства аннулируются и на измерители выдается извещение о непригодности по форме приложения Б ДСТУ 2708.

5 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

  • 5.1 Хранение измерителя производить в упаковке предприятия-изготовителя при температуре окружающего воздуха (0 - 40) °С и относительной влажности 80 % при температуре 35 °С.

  • 5.2 В помещениях для хранения не должно быть пыли и газов, вызывающих коррозию.

  • 5.3 Измеритель может транспортироваться любым видом закрытого транспорта и в герметизированных отсеках самолета в диапазоне температур от минус 25 °С до плюс 55 °С и относительной влажности воздуха 95 % при температуре 25 °С.

14

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
