1 Поверка

Приложение А Перечень приборов и оборудования, применяемых при поверке 36

ИЦФР.402248.001РЭ1

Изм.

Лист

№ докум.

Подп.

Дата

Разраб.

Гузь

Датчик перемещения ДП-И Руководство по эксплуатации

Лит.

Лист

Листов

Пров.

Тихомиров

2

37

Н. контр.

Утв.

Инв. N° подл.

Подп. и дата

Взам. инв. N°

Инв. N° дубл.

Подп. и дата

  • 1 Поверка

1.1 Общие сведения
  • 1.1.1 Настоящий документ распространяется на датчик перемещения ДП-И (далее ДП-И) и устанавливает методику первичной и периодической поверки.

  • 1.1.2 Первичную поверку ДП-И проводят при выпуске с предприятия-изготовителя или после ремонта.

Периодическую поверку проводят в процессе эксплуатации.

Интервал между поверками - 1,5 года.

  • 1.1.3 Поверка должна проводится в соответствии с «Порядком проведения поверки средств измерений, требованиям к знаку поверки и содержанию свидетельства о поверке», утвержденным приказом № 1815 от 02.07.2015г.

  • 1.1.4 При проведении поверки должны проверяться режимы и диапазоны измерений, указанные в паспорте ДП-И.

При использовании ДП-И для измерений меньшего числа величин или на меньшем диапазоне измерений, допускается проводить поверку в сокращенном объеме на основании письменного заявления владельца ДП-И, оформленного в произвольной форме.

1.2 Условия поверки
  • 1.2.1 Поверку проводить при нормальных климатических условиях:

  • - температура окружающего воздуха - от плюс 18 до плюс 25 °C;

  • - относительная влажность воздуха - от 45 до 80 %;

  • - атмосферное давление воздуха - от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.);

  • - отсутствие вибрации, внешних магнитных полей.

    ИЦФР.402248.001РЭ I

    Лист

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    3

    Инв. № подл.

    Подп. и дата

    Взам. инв. №

    Инв. № дубл.

    Подп. и дата

1.3 Средства поверки
  • 1.3.1 Средства измерений, используемые при поверке согласно приложению А, должны быть поверены в соответствии с «Порядком проведения поверки средств измерений, требованиям к знаку поверки и содержанию свидетельства о поверке», утвержденным приказом № 1815 от 02.07.2015г., а испытательное оборудование -аттестованным по ГОСТ Р 8.568-97 и иметь документ (отметки) о годности к моменту испытаний.

Указанные средства измерений и оборудование могут быть заменены на аналогичные, удовлетворяющие требованиям точности измерений.

1.4 Требования безопасности
  • 1.4.1 К работе по поверке допускаются лица, изучившие эксплуатационную документацию на ДП-И, инструкции по эксплуатации средств измерений, применяемых при поверке, а также прошедшие инструктаж по безопасности труда на рабочем месте.

  • 1.4.2 При проведении поверки ДП-И необходимо соблюдать требования безопасности, установленные ГОСТ 12.2.007.0-75, ГОСТ 12.1.004-91, "Правилами по охране труда при эксплуатации электроустановок", и указания по технике безопасности, оговоренные в технических описаниях, инструкциях и руководствах по эксплуатации применяемых средств измерений и средств вычислительной техники.

  • 1.4.3 Все операции по монтажу и демонтажу ДП-И должны производиться при отключенном питании датчика.

  • 1.4.4 Для защитного заземления ДП-И, технологического оборудования и измерительной аппаратуры болты и клеммы, возле которых имеются знаки заземления, необходимо присоединить к контуру заземления.

  • 1.4.5 Работу с ДП-И может производить технический персонал, имеющий квалификационную группу по технике безопасности не ниже III.

    ИЦФР.402248.001РЭ I

    Лист

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    4

    Инв. № подл.

    Подп. и дата

    Взам. инв. №

    Инв. N° дубл.

    Подп. и дата

1.5 Операции поверки
  • 1.5.1 При проведении поверки ДП-И должны выполняться операции, указанные в таблице 1.1. Все операции поверки проводить поочередно для каждого канала измерения ДП-И по схемам в соответствии с рисунками 1.1 - 1.4 (по исполнению ПН).

На схеме проверки (рисунок 1.1) показано подключение приборов к каналу "X". Для выполнения проверок по каналу "Y" необходимо переключить приборы на аналогичные контакты колодки ПН по этому каналу. Подключение к колодке ПН выполнять согласно ИЦФР.402248.001РЭ, приложение Е.

  • 1.5.2 Проверку цифровых выходов ДП-И проводить с помощью пользовательской программы. Установка пользовательской программы на ПЭВМ производится с компакт-диска, входящего в комплект поставки датчика. Порядок установки указан в руководстве оператора 643.07623615.40010 34.

  • 1.5.3 Перед поверкой отключить фильтры ДП-И (в окне "Режим работы" пользовательской программы в поле "Частотный диапазон" выбрать строку "no filter").

  • 1.5.4 При выполнении измерений цифровой код должен считываться с помощью кнопки "Тренд" пользовательской программы - фиксировать для каждого измерения максимальное и минимальное значения за время не менее 5 с.

  • 1.5.5 Основные характеристики ДП-И приведены в руководстве по эксплуатации ИЦФР.402248.001РЭ. При поверке в требованиях к результатам проверок указаны ссылки на характеристики ДП-И согласно их нумерации в ИЦФР.402248.001РЭ.

  • 1.5.6 Для проверки режима "Амплитуда виброперемещения" выполнять пункт поверки 1.6.4, учитывая что Sa = Sr/2 (см. таблицу 1.3 ИЦФР.402248.001РЭ).

  • 1.5.7 Задание установочного зазора в режимах измерения размаха виброперемещения и размаха векторной суммы виброперемещения каналов проводить в соответствии с 2.2.3.2 ИЦФР.402248.001РЭ.

    ИЦФР.402248.001РЭ I

    Лист

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    5

    Инв. № подл.

    Подп. и дата

    Взам. инв. №

    Инв. № дубл.

    Подп. и дата

Таблица 1.1

Наименование операции

Пункт поверки

Проведение операции при поверке

первичной

периодической

Внешний осмотр

1.6.1

Да

Да

Опробование, проверка программного обеспечения (ПО)

1.6.2

Да

Да

Проверка режима измерения "Зазор": рабочего диапазона и основной абсолютной погрешности

1.6.3

Да

Да

Проверка режима измерения "Размах виброперемещения": рабочего диапазона и основной относительной погрешности

1.6.4

Да

Да

Проверка диапазона частот и неравномерности амплитудно-частотной характеристики (АЧХ)

1.6.5

Да

Да

Проверка режима измерения "Виброперемещение НЧ": рабочего диапазона и основной абсолютной погрешности

1.6.6

Да

Да

Проверка диапазона частот в режиме измерения "Виброперемещение НЧ"

1.6.7

Да

Да

Проверка режима измерения "Частота вращения": рабочего диапазона и основных абсолютной и относительной погрешностей

1.6.8

Да

Да

Проверка ДП-И с ПНЮ: рабочего диапазона измерения смещения и размаха виброперемещения, основных абсолютной и относительной погрешностей

1.6.9

Да

Да

Проверка диапазона частот и неравномерности АЧХ ДП-И с ПНЮ

1.6.10

Да

Да

Проверка режима измерения "Векторная сумма виброперемещения каналов": рабочего диапазона и основной относительной погрешности

1.6.11

Да

Да

Проверка диапазона частот и неравномерности АЧХ

1.6.12

Да

Да

Проверка сопротивления изоляции цепей ПН

1.6.13

Да

Да

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

6

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. Лр дубл.

Подп. и дата

1.6 Проведение поверки
  • 1.6.1 Внешний осмотр

    • 1.6.1.1 При внешнем осмотре должно быть установлено соответствие ДП-И следующим требованиям:

  • - соответствие комплектности, приведенной в паспорте на датчик перемещения ДП-И ИЦФР.402248.001ПС;

-наличие неповрежденной таблички контроля вскрытия на корпусе ПН (при поверке ДП-И с ПН1, ПН2, ПН7Б, ПН7Н, ПН8) или контрольной пломбы, расположенной под крышкой корпуса ПН (при поверке ДП-И с ПНЗ, ПН4, ПН9, ПНЮ);

  • - отсутствие механических повреждений и следов коррозии корпусов ПН и ПВ, соединителей и жгутов;

  • - ДП-И (все составные части) должен быть очищен от внешних загрязнений;

-контакты соединителей датчика перед проведением поверки должны быть очищены спиртом техническим или спирто-бензиновой смесью.

  • 1.6.2 Опробование, проверка программного обеспечения (ПО)

    • 1.6.2.1 Снять с корпуса ПН (для ПНЗ - ПН6, ПН9, ПНЮ) крышку (см. ИЦФР.402248.001РЭ, рисунки А.З - А.6).

Собрать схему проверки ДП-И согласно рисункам 1.1 - 1.4 (по исполнению ПН), для ПН8, ПН9 подключить прибор Р1 вместо PV1. Подготовить приборы к работе:

  • - установить тумблеры SA1 и SA2 в положение "2";

  • - включить приборы в соответствии с руководствами по эксплуатации;

-установить на источнике питания G1 напряжение (24,0 ± 0,5) В, ограничение выходного тока 200 мА;

  • - установить прибор РА1 в режим измерения постоянного тока до 20 мА;

  • - установить приборы PV1, PV2 в режим измерения переменного напряжения;

- установить прибор Р1 в режим измерения постоянного напряжения.

  • 1.6.2.2 Включить питание датчика (установить тумблер SA1 в положение "1").

    ИЦФР.402248.001РЭ I

    Лист

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    7

    Инв. № подл.

    Подп. и дата

    Взам. инв. №

    Инв. № дубл.

    Подп. и дата

  • 1.6.2.3 Установить и запустить на ПЭВМ пользовательскую программу. Установить значения адреса канала датчика и скорости обмена (см. руководство оператора 643.07623615.40010 34).

В окне "Режим работы" пользовательской программы должны отобразиться тип подключенного датчика и его текущие параметры: режим измерения, диапазон измерения, частотный диапазон, в окне "Заводской №" - заводской номер ДП-И.

Для проверки ПО в ДП-И с ПНЮ и с ПНЗ (с опцией измерения размаха векторной суммы виброперемещения каналов) подключение ПЭВМ выполнить к контактам 6 и 7 колодки ПН (А8-Х1), аналогично как на рисунке 1.1.

Выполнить проверку ПО датчика следующим образом:

-нажать кнопку "обновить" и в окне "Параметры связи" должны отобразиться наименование, контрольная сумма и номер версии ПО датчика;

-проверить указанные данные ПО на соответствие характеристике 1.6.2 ИЦФР.402248.001РЭ.

  • 1.6.2.4 Взять в руку ПВ, прикоснуться к любой стальной поверхности и, удаляя и приближая ПВ к поверхности, убедиться по приборам PAI, PV1 (PV2) и по показаниям в окне "Результат измерения" пользовательской программы, что это вызывает изменение выходных значений датчика.

  • 1.6.2.5 Отсоединить ПВ от жгута. Убедиться по прибору РА1, что значение выходного тока стало равным (2,0 ±0,1) мА и появилось сообщение об ошибке в виде отдельного окна с кодом ошибки "01". Присоединить жгут к ПВ.

  • 1.6.2.6 В окне пользовательской программы "Буфер" нажать кнопку "Заполнить" (в строке состояния буфера появляется надпись "Заполнение") и в течение 3 с удалять и приближать ПВ проверяемого канала к любой стальной поверхности.

По окончании заполнения буфера (нет надписи "Заполнение") выбрать в выпадающем меню команду "Выбор буфера для просмотра".

По виду сигнала (в появившемся окне) убедиться, что такое перемещение ПВ приводит к изменению сигнала, записанного в буфер.

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

8

Инв. Ла подл.

Подп. и дата

Взам. инв. Ла

Инв. № дубл.

Подп. и дата

Поз. обозначение

Наименование

Кол.

Примечание

Al, А2

Преобразователь вихретоковый

2

см. таблицу 1.5 и таблицы Б. 1, Б.2 ИЦФР.402248.001РЭ

АЗ, А4

Жгут

2

А5

Преобразователь нормирующий

1

А6

Экранированная витая пара КИПЭВ(П) ТУ 16.К99-008-01

1

А7

ПЭВМ с интерфейсом RS-485

1

см.

приложение А

G1

Источник питания постоянного тока Б5-45

ЕЭ3.233.219ТУ

1

SAI, SA2

Тумблер МТ1 ОЮО.360.016 ТУ

2

1ком= 1... 100 мА икОм>50В

R1

Резистор С2-ЗЗН-0,125-240 Ом ± 5% Д-В ОЖО.467.093ТУ

1

РА1

Вольтметр универсальный цифровой В7-78/1

1

см.

приложение А

PV1

1

Р1

Осциллограф универсальный С1-96 ЮТ2.044.011ТУ

1

См. прилож. А, только для ПН9

-------- --- ‘ -■■■■             1                      — ■ м

1 Соединительные провода любой стандартной марки сечением не менее 0,2 мм ,

длиной не более 1,5 м (кроме витой пары).

  • 2 Для ПН1, ПН2 номера выводных проводов кабеля соответствуют номерам контактов колодки ПН.

  • 3 Для ПН2, ПН4, ПН6, ПН9 контакты 8—14 колодки ПН не используются.

  • 4 Тумблер SA2 подключать только для ПН1 - ПН6.

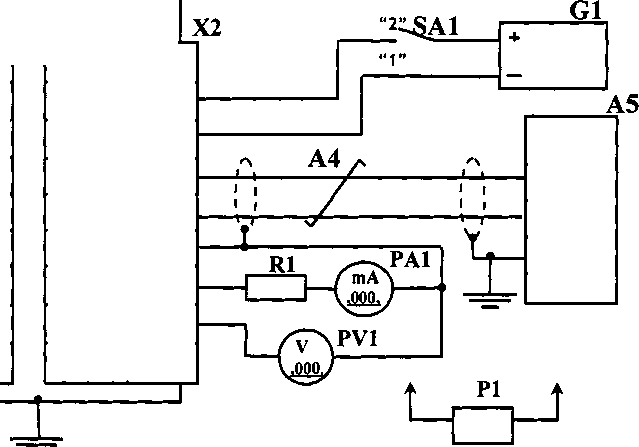

Рисунок 1.1 - Схема проверки ДП-И (с ПН1 - ПН6, ПН9)

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

9

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

Al

/

PV2

XI '

’Вход"

Конт

Цепь

1

+Ubuf

2

-ubuf

3

GND

4

5

GN

6

7

IN+

8

GNA

АЗ

"Выход"

Цепь

Конт

пит

1

“UnHT

2

D+

3

D-

4

GND

5

I

6

U

7

SYN

8

RS-485

A

В

GND

Поз. обозначение

Наименование

Кол.

Примечание

Al

Преобразователь вихретоковый

1

см. таблицу 1.5 и таблицы Б.1, Б.2 ИЦФР.402248.001РЭ

A2

Жгут

1

A3

Преобразователь нормирующий

1

A4

Экранированная витая пара КИПЭВ(П) ТУ 16.К99-008-01

1

A5

ПЭВМ с интерфейсом RS-485

1

см.

приложение А

G1

Источник питания постоянного тока Б5-45 ЕЭ3.233.219ТУ

1

SAI

Тумблер МТ1 ОЮО.360.016 ТУ

1

1ком= 1... 100 мА

UKOM>50B

R1

Резистор С2-ЗЗН-0,125-240 Ом±5% Д-В ОЖО.467.093ТУ

1

R2

Резистор С2-ЗЗН-0,5-604 Ом±1% ОЖО.467.173ТУ

1

PAI

Вольтметр универсальный цифровой В7-78/1

1

см.

приложение А

PV1,PV2

2

Pl

Осциллограф универсальный С1-96 ЮТ2.044.011 ТУ

1

См. прилож. А, только для ПН8

1 Соединительные провода любой стандартной марки сечением не менее 0,2 мм2, длиной не более 1,5 м (кроме витой пары).

  • 2 Подключение АЗ к А2 осуществляется через дополнительный жгут ИЦФР.685661.014, входящий в состав ПН7Б, ПН7Н, ПН8.

  • 3 В ПН8 R2 и PV2 не подключать.

  • 4 В ПН7Н R2, PV1, PV2 не подключать.

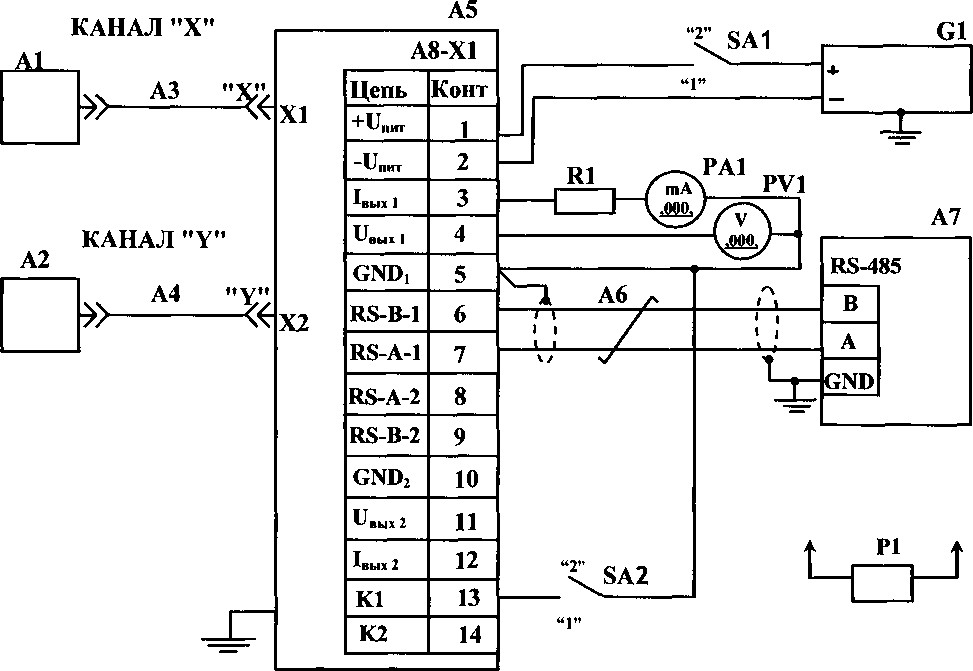

Рисунок 1.2- Схема проверки ДП-И (с ПН7, ПН8)

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

10

Инв. № подл.

Подп. и дата

Взам. инв. №>

Инв. № дубл.

Подп. и дата

АЗ

А8-Х1

Цепь

Конт

^"UnHT

1

■unliT

2

^■вых 1

3

UBb|X

4

GNDi

5

6

7

8

9

^вых 2

12

И

gnd2

10

Поз. обозначение

Наименование

Кол.

Примечание

А1

Преобразователь вихретоковый

1

см. таблицу 1.5 и таблицы Б.1, Б.2 ИЦФР.402248.001РЭ

А2

Жгут

1

АЗ

Преобразователь нормирующий

1

SA1

Тумблер МТ1 ОЮО.360.016 ТУ

1

1ком= 1...100 мА иком>50В

R1,R2

Резистор С2-ЗЗН-0,125-240 Ом ± 5% Д-В ОЖО.467.093ТУ

2

G1

Источник питания постоянного тока Б5-45

ЕЭ3.233.219ТУ

1

см.

приложение А

РА1, РА2

Вольтметр универсальный цифровой В7-78/1

2

PV1

1

1 Использовать соединительные провода любой стандартной марки сечением не менее 0,14 мм2, длиной до 1,5 м.

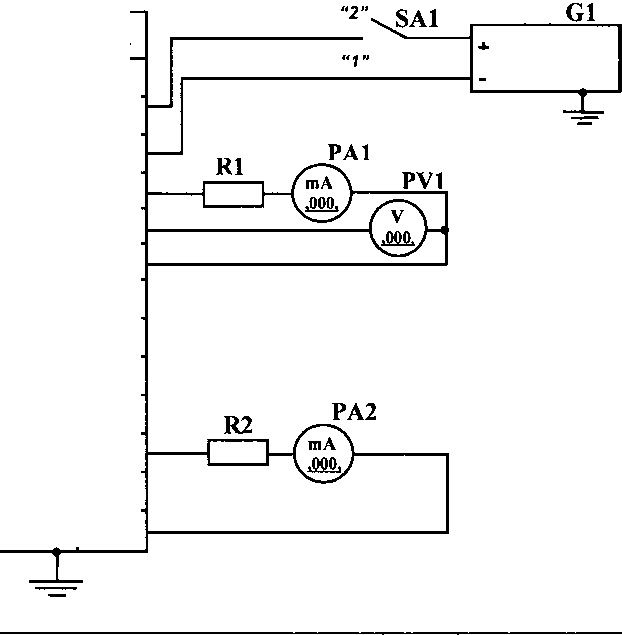

Рисунок 1.3 - Схема проверки ДП-И с ПНЮ

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

11

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

КАНАЛ "X"

КАНАЛ"Y"

А5

Х2

Цепь

Конт

^"UnHT

1

пит

2

1вых

3

GNDi

4

К1

5

gnd2

6

К2

7

КЗ

8

SA3

—о

2XSA2

му »»

РА1

G1

Поз. обозначение

Наименование

Кол.

Примечание

Al, А2

Преобразователь вихретоковый

2

см. таблицу 1.5 и таблицы Б.1, Б.2 ИЦФР.402248.001РЭ

АЗ, А4

Жгут

2

А5

Преобразователь нормирующий

1

РА1

Вольтметр универсальный цифровой В7-78/1

1

см.

приложение А

G1

Источник питания постоянного тока Б5-45

ЕЭЗ .233.219ТУ

1

SAI, SA2

Тумблер МТ1 ОЮО.360.016ТУ

2

1ком= 1...100 мА

UKOM>50B

SA3

Тумблер ПТ57-3-1В АГ0.360.053ТУ

1

R1

Резистор С2-ЗЗН-0,125-240 Ом ± 5% Д-В ОЖО.467.093ТУ

1

1 Соединительные провода любой стандартной марки сечением не менее 0,2 мм2, длиной не более 1,5 м (кроме витой пары).

2 При отсутствии в ПН колодки "Х2" подключение выполнять к аналогичным контактам колодки "XI", соответствие контактов колодок ПН "XI" и "Х2"приведено ниже:

Цепь

Колодка ПН

Цепь

Колодка ПН

"Х2"

"XI"

"Х2"

"XI"

ТЦпиТ

1

1

К1

5

15

-UnHT

2

2

gnd2

6

10

1вых

3

16

К2

7

14

GND]

4

5

КЗ

8

13

Рисунок 1.4 - Схема проверки ДП-И с ПНЗ для режима измерения "Векторная сумма виброперемещения каналов"

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

12

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

  • 1.6.2.7 Проверить режим "Контроль":

-в пользовательской программе поставить флажок "Контрольное значение" и проконтролировать (по прибору РА1) показание выходного тока (19,5 ± 0,1) мА и цифрового кода 3967. Убрать флажок.

-для ДП-И с ПН1-ПН6 установить переключатель SA2 в положение "1" и проконтролировать (по прибору РА1) показание выходного тока (19,5 ± 0,1) мА. Установить переключатель SA2 в положение "2".

  • 1.6.2.8 Выключить питание датчика (установить тумблер SA1 в положение "2").

  • 1.6.2.9 Для ДП-И с двумя каналами отсоединить ПЭВМ и приборы от канала "X" и подключить к каналу "Y".

  • 1.6.2.10 Выполнить операции по 1.6.2.1 - 1.6.2.7 для канала "Y".

  • 1.6.3 Проверка режима измерения "Зазор": рабочего диапазона и основной абсолютной погрешности

  • 1.6.3.1 Установить ПВ в устройство задания перемещений (далее - УЗП) (см. приложение А).

Примечание - Марка стали диска УЗП должна соответствовать марке стали контролируемой поверхности на объекте. Марка стали, на которую настроен ПВ, указана в ИЦФР.402248.001ПС.

  • 1.6.3.2 Включить питание датчика (установить тумблер SA1 в положение "1").

  • 1.6.3.3 Запустить на ПЭВМ пользовательскую программу. Установить значения адреса канала датчика и скорости обмена (см. руководство оператора 643.07623615.40010 34).

  • 1.6.3.4 Задать режим измерения "Зазор". Установить флажок "Слежение".

  • 1.6.3.5 Изменяя зазор между ПВ и диском, установить значение (по тренду) цифрового кода N = (2047 ± 5) ед., что соответствует середине рабочего диапазона измерения зазора, равного (Lmax - Lmjn)/2. Обнулить показания индикатора УЗП.

    ИЦФР.402248.001РЭ I

    Лист

    Изм.

    Лист

    ЛЬ докум.

    Подп.

    Дата

    13

    Инв. № подл.

    Подп. и дата

    Взам. инв. №

    Инв. № дубл.

    Подп. и дата

  • 1.6.3.6 Изменяя зазор между ПВ и диском, устанавливать по индикатору УЗП показания Ьинд;, соответствующие значениям зазора Ьзадь согласно таблице 1.2.

Для каждого значения Ьзадд зафиксировать значения тока 1; (по прибору РА1) и цифрового кода Nj (окно "Результат измерения") и записать их в таблицу 1.2.

  • 1.6.3.7 Рассчитать основную абсолютную погрешность AL;, мкм, для каждого значения Ьзад; согласно таблице 1.2 по формуле

    = L;

    -L

    зад i 9

    (1.1)

где Lj - измеренное значение зазора (LN; - для цифрового выхода, Ln - для токового выхода), мкм;

Ьзад i - задаваемое значение зазора, мкм;

AL; - значения ALNi, ALn для цифрового и токового выходов соответственно, мкм.

Значения L; рассчитать по следующим формулам:

Ln =

(1-2)

(1-3)

где N; - значение цифрового кода, ед.;

I; -значение выходного тока, мА;

АЬраб - разница между максимальным и минимальным значениями рабочего диапазона, мкм.

Lmin ~ минимальное значение рабочего диапазона измерения зазора, мкм.

  • 1.6.3.8 Закрыть пользовательскую программу. Выключить питание датчика (установить тумблер SA1 в положение "2").

  • 1.6.3.9 Для ДП-И с двумя каналами отсоединить ПЭВМ и приборы от канала "X" и подключить к каналу "Y".

  • 1.6.3.10 Выполнить операции по 1.6.3.1 - 1.6.3.8 для канала "Y".

    ИЦФР.402248.001РЭ I

    Лист

    Изм.

    Лист

    Ns докум.

    Подп.

    Дата

    14

    Инв. Ns подл.

    Подп. и дата

    Взам. инв. Ns

    Инв. Ns дубл.

    Подп. и дата

Таблица 1.2

1<вд i

Lhha i

ALui, мкм

Ii, мА

ALk, мкм

Lmin

AL раб

2

т    1 AL раб

min 10

2-ALpa6

5

Ui"+ Л^" • 2

2 ‘ AL раб

10

U,.- Д^’6 ■ 4

AL раб

10

u.+ AL'“" • 6

10

ALpa6

10

l™+      • 8

10

2 ' ALpa6

10

1™+ —■ 9

2 'AL раб

5

Lmax

св

<1

Примечания

1 ДЬраб = Lmax - Lmin, мкм, где Lmax - максимальное значение рабочего диапазона, мкм;

Lmin - минимальное значение рабочего диапазона, мкм.

Значение ALpa6

- величина постоянная для выбранного рабочего диапазона измерения.

2 Если Lmin=0, установку Lmjn проводить до соприкосновения ПВ с диском.

Диапазон измерения ДП-И при измерении зазора должен соответствовать характеристике 1.2.3, основная абсолютная погрешность ДП-И не должна превышать пределов допускаемой основной абсолютной погрешности по 1.2.5 (см. 1.5.5).

  • 1.6.4 Проверка режима измерения "Размах виброперемещения": рабочего диапазона и основной относительной погрешности

  • 1.6.4.1 Закрепить ПВ на поверочной вибрационной установке (далее по тексту -виброустановка) согласно приложению А.

Примечания

1 Установку ПВ на виброустановку и работу с ней проводить в соответствии с

руководством по эксплуатации.

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

Ле докум.

Подп.

Дата

15

Инв. № подл.

Подп. и дата

Взам. инв. Ле

Инв. Ле дубл.

Подп. и дата

  • 2 Марка стали диска, установленного на виброустановке, должна соответствовать марке стали контролируемой поверхности на объекте. Марка стали, на которую настроен ПВ, указана в ИЦФР.402248.001ПС.

  • 3 Установочный зазор между ПВ и диском выставляется согласно 2.2.3.2 (см. ИЦФР.402248.001РЭ).

  • 1.6.4.2 Включить питание датчика (установить тумблер SA1 в положение "1").

  • 1.6.4.3 Задать режим измерения "Размах виброперемещения":

  • - запустить на ПЭВМ пользовательскую программу;

-установить значения адреса канала датчика и скорости обмена. Если значения неизвестны, для их автоматической установки нажать кнопку "Авто";

  • - задать режим измерения "Размах виброперемещения";

  • - установить флажок "Слежение".

  • 1.6.4.4 Включить виброустановку.

  • 1.6.4.5 Последовательно задавать на базовой частоте 160 Гц виброустановки значения размаха виброперемещения Sr зад; - не менее пяти значений согласно диапазону измерения в соответствии с таблицей 1.3 (см. ИЦФР.402248.001РЭ), равномерно распределенных по диапазону, одно из значений должно быть минимальным, другое -максимальным. Для ДП-И с ПН7Б также (для проверки выхода напряжения буферизированного) задать значения размаха вибро-перемещения 1,5-Sr max и 2-Sr max-Записать задаваемые значения размаха виброперемещения.

Примечание - Если виброустановка не обеспечивает задания требуемых значений размаха виброперемещения на базовой частоте, допускается проверку проводить на другой частоте рабочего частотного диапазона ДП-И, выполняя требования к точности задания вибрации.

Для каждого значения Sr3Ewi зафиксировать значения тока 1; (по прибору РА1), напряжения U; (по приборам PV1, PV2) и цифрового кода N;.

  • 1.6.4.6 Выключить питание датчика (установить тумблер SA1 в положение "2"). Выключить виброустановку.

    ИЦФР.402248.001РЭ I

    Лист

    Изм.

    Лист

    №> докум.

    Подп.

    Дата

    16

    Инв. № подл.

    Подп. и дата

    Взам. инв. №

    Инв. № дубл.

    Подп. и дата

  • 1.6.4.7 Рассчитать основную относительную погрешность ДП-И для каждого значения Sr зад j по формулам:

8.,N„ = Sm       -100 % ,

^гзад1

8.(1„ = S" ~Sr“*‘ 100 %,

^гзад1

8.(u>,=Su'~S,”’-100 %,

^гзад1

где 5a(N)., 5a(])., 5a(U) - основная относительная погрешность для цифрового и токового выходов и выходов напряжения соответственно, %;

Sr зад i ~ задаваемые значения размаха виброперемещения, мкм;

SNi, Sn, Sv;, - измеренные значения размаха виброперемещения по цифровому, токовому выходам и выходу напряжения соответственно, рассчитанные по формулам:

- для цифрового выхода

- для токового выхода

- для выхода напряжения

(1-7)

(1-8)

(1-9)

(1-Ю)

- для выхода напряжения буферизированного

где Sr max - максимальное значение рабочего диапазона измерения размаха виброперемещения, мкм;

LmaxH Lmin- максимальное и минимальное значения рабочего диапазона изме

рения зазора, мм;

Ksu буф - коэффициент преобразования по выходу напряжения буферизирован

ному, мВ/мкм, (указан в разделе “Особые отметки” паспорта ДП-И).

Диапазон измерения ДП-И при измерении размаха виброперемещения должен соответствовать характеристике 1.2.3, основная относительная погрешность не должна превышать пределов допускаемой основной относительной погрешности по 1.2.6 (см. 1.5.5).

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

17

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

1.6.5 Проверка диапазона частот и неравномерности АЧХ

  • 1.6.5.1 Проверку проводить с помощью приспособления ИВП ИКЛЖ.441314.001 (далее по тексту - ИВП) по ИКЛЖ.441314.001РЭ (см. приложение А).

Измерения проводить на частотах f; : 5, 10, 20, 40, 80, 160, 320, 500, 750, 1000 Гц для значения размаха виброперемещения 0,7 Smax, которое задаёт ИВП.

Примечание - Измерения на частоте 5 Гц проводить только для ПН7Н.

  • 1.6.5.2 Включить питание датчика (установить тумблер SA1 в положение "1").

  • 1.6.5.3 Запустить пользовательскую программу на ПЭВМ. Установить значения адреса канала датчика и скорости обмена. Задать режим измерения "Размах виброперемещения". Установить флажок "Слежение".

  • 1.6.5.4 Считывать на каждой частоте f; значение цифрового кода и измерять по приборам РА1 и PV1, PV2 значения выходного тока и выходного напряжения. Результаты измерений записать.

  • 1.6.5.5 Выключить питание датчика (установить тумблер SA1 в положение "2").

  • 1.6.5.6 Повторить операции по 1.6.5.1 - 1.6.5.4 для другого канала ДП-И.

  • 1.6.5.7 Рассчитать для каждого канала неравномерность АЧХ по формулам:

    N -N

    Sf(N)i      -^-100 %,

    баз

    (Ml)

    8ГО» =—^=--100 %,

    ^баз

    (1-12)

    «гда            100 %.

    баз

    (М3)

где 5f(N)., 5f(I) , 5f(U) - неравномерность АЧХ для цифрового и токового выходов

и выходов напряжения соответственно, %;

Nj - значение цифрового кода на частоте f;, ед.;

N6a3 - значение цифрового кода на базовой частоте 160 Гц, ед.;

I; - значение выходного тока на частоте f;, мА;

1баз - значение выходного тока на базовой частоте, мА;

U; - значение выходного напряжения на частоте f;, В;

Ибаз - значение выходного напряжения на базовой частоте, В.

ИЦФР .402248.001РЭI

Лист

Изм.

Лист

№ докум.

Подп.

Дата

18

Инв. Ле подл.

Подп. и дата

Взам. инв. Ле

Инв. Ле дубл.

Подп. и дата

  • 1.6.5.8 Допускается проверку неравномерности АЧХ проводить с помощью поверочной вибрационной установки (см. приложение А). Измерения проводить на частотах fj : 10, 20, 40, 80, 160, 320, 500, 750, 1000 Гц. При проверках на каждой частоте устанавливать значение размаха виброперемещения, которое обеспечивает виброустановка на частоте 1000 Гц, но не более 0,7 Smax ■ При проверках выполнять операции по 1.6.4.1, 1.6.4.4и 1.6.5.2- 1.6.5.7.

Неравномерность АЧХ ДП-И в диапазоне частот по 1.2.7 не должна превышать пределов допускаемой неравномерности АЧХ по 1.2.8 (см. 1.5.5).

  • 1.6.6 Проверка режима измерения "Виброперемещение НЧ": рабочего диапазона и основной абсолютной погрешности

  • 1.6.6.1 Проверку проводить по схеме рисунка 1.2, приборы PV1, PV2 не подключать.

  • 1.6.6.2 Включить питание датчика (установить тумблер SA1 в положение "1").

  • 1.6.6.3 Запустить на ПЭВМ пользовательскую программу; установить скорость обмена и сетевой адрес. Задать режим измерения "Зазор". Установить флажок "Слежение".

  • 1.6.6.4 Установить ПВ на УЗП (приложение А). Изменяя расстояние между ПВ и диском, выставить установочный зазор по значению цифрового кода (2048 ± 2) ед., обнулить показания индикатора УЗП.

Задать режим измерения "Виброперемещение НЧ" и через 10 мин зафиксировать результат измерений в пользовательской программе для смещения L32wo.

Поочередно задать значения смещений L зад i следующим образом: по индикатору УЗП с интервалом (3 ± 1) мин последовательно устанавливать значения смещения, равные Ьузп1= (ЮО ± 10) мкм; Ly3n2= минус (100 ± 10) мкм;        (200 ± 10) мкм;

Ly3n4= минус (200 ± 10) мкм, записать показания индикатора УЗП, значение тока I; (по прибору РА1) и цифрового кода Nj (в пользовательской программе).

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

19

Инв. № подл.

Подп. и дата

Взам. инв. Ns

Инв. Ns дубл.

Подп. и дата

Примечания

  • 1 Установку ПВ в УЗП и работу с ним проводить в соответствии с руководством по эксплуатации.

  • 2 Марка стали диска, имитирующего контролируемую поверхность, должна соответствовать марке стали, указанной в паспорте ДП-И.

ВНИМАНИЕ!

ПРИ УСТАНОВКЕ СМЕЩЕНИЯ ЕГО ИЗМЕНЕНИЕ ДОЛЖНО ПРОИЗВОДИТЬСЯ В ОДНОМ НАПРАВЛЕНИИ, ПОДСТРОЙКА НЕДОПУСТИМА.

  • 1.6.6.5 Проконтролировать: через (10 ± 1) мин после установки смещения результат измерений должен стать равным результату измерений для смещения L3aa0.

    1.6.6.6 Вычислить задаваемые значения размаха

    SrH43aflj ПО формулам:

    S

    S

    S

    S

    |

    L узп 1

    гнчзад1

    2

    5

    1 Ьузп1

    1 + 1

    ^узп2 |

    гнчзад2

    2

    1

    ^узп2

    | + |

    ^узпЗ |

    гнчзадЗ

    2

    ^узпЗ

    | + |

    ^*узп4 |

    гнчзад4

    2

    виброперемещения НЧ

    (1-14)

    (1-15)

    (1-16)

    (1-17)

1.6.6.7 Рассчитать для каждого значения SrH43a4i основную абсолютную погрешность ДП-И AS Ni, ASn, мкм, для цифрового и токового выходов соответственно по формулам:

asNi =                                       (118)

АС =   ~ 4)'SrH4max _q                            /1 1Q\

Aon                   ^гнч задЬ

16

где Nj - значение цифрового кода, ед.;

Sr нч max - максимальное значение рабочего диапазона измерения размаха виброперемещения НЧ, мкм;

SrH4 зад i - задаваемое значение размаха виброперемещения НЧ, мкм;

Г - значение выходного тока, мА.

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

Ле докум.

Подп.

Дата

20

Инв. № подл.

Подп. и дата

Взам. инв. Ле

Инв. Ле дубл.

Подп. и дата

Диапазон измерения ДП-И при измерении размаха виброперемещения НЧ должен соответствовать 1.2.3, основная абсолютная погрешность не должна превышать пределов допускаемой основной абсолютной погрешности по 1.2.11 (см. 1.5.5).

  • 1.6.7 Проверка диапазона частот в режиме измерения "Виброперемещение НЧ"

  • 1.6.7.1 Проверку проводить по схеме рисунка 1.2 с помощью поверочной вибрационной установки (виброустановки) и приспособления ИВП ИКЛЖ.441314.001 (согласно приложению А).

Измерения проводить на частотах f;: 1,67-10'3, 1, 10; 20; 40; 80; 160, 250 Гц.

  • 1.6.7.2 Установить ПВ на виброустановку для воспроизведения размаха виброперемещения. Запустить пользовательскую программу на ПЭВМ. Установить значения адреса канала датчика и скорости обмена. Задать режим измерения "Зазор". Установить флажок "Слежение". Выставить установочный зазор по значению цифрового кода (2048 ± 2) ед.

Примечания

  • 1 Установку ПВ на виброустановку и работу с ней проводить в соответствии с руководством по эксплуатации.

  • 2 Марка стали диска, установленного на виброустановке, должна соответствовать марке стали контролируемой поверхности на объекте. Марка стали, на которую настроен ПВ, указана в ИЦФР.402248.001ПС.

  • 1.6.7.3 Задать режим измерения "Виброперемещение НЧ". Установить флажок "Слежение".

  • 1.6.7.4 Включить виброустановку и на частоте 160 Гц последовательно задавать значения размаха виброперемещения S3aa i 40, 120, 200, 300, 400 мкм, соответствующие 8гнчзад; 20, 60, 100, 150, 200 мкм.

  • 1.6.7.5 Через (10 ±  1) мин после установки каждого значения SrH43aai

зафиксировать значения тока I; (по прибору РА1) и цифрового кода Nj.

  • 1.6.7.6 Рассчитать для каждого значения SrH43aai основную абсолютную погрешность измерения размаха виброперемещения НЧ по формулам (1.18), (1.19).

  • 1.6.7.7 Выключить виброустановку.

    ИЦФР.402248.001РЭ I

    Лист

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    21

    Инв. № подл.

    Подп. и дата

    Взам. инв. №

    Инв. № дубл.

    Подп. и дата

  • 1.6.7.8 Собрать схему согласно рисунку 2.1 (далее - схема ИВП) раздела 2 ИКЛЖ.441314.001РЭ.

Примечание - В схеме проверки вместо генератора ГЗ-122 использовать генератор ГСС-05 (см. приложение А).

  • 1.6.7.9 Закрепить ПВ на ИВП и надеть на ПВ катушку из состава ИВП. Включить все приборы схемы ИВП, работу с ИВП проводить согласно ИКЛЖ.441314.001 РЭ.

  • 1.6.7.10 Выставить установочный зазор следующим образом: установить датчик в режим "Зазор" и, изменяя выходное напряжение G2 (схема ИВП), установить в пользовательской программе значение цифрового кода (2048 ± 2) ед., затем вернуть датчик обратно в режим измерения "Виброперемещение НЧ".

  • 1.6.7.11 На выходе генератора G1 (схема ИВП) установить частоту, равную задаваемой частоте на ВУ по 1.6.7.4.

  • 1.6.7.12 Изменяя напряжение изад на выходе генератора G1, установить значение размаха виброперемещения, измеренного по 1.6.7.4 при задании размаха виброперемещения SrH43a4i = 150 мкм.

Примечание - Контроль измеряемого параметра производить не ранее, чем через (10 ± 1) мин после изменения напряжения.

  • 1.6.7.13 Последовательно устанавливая частоту fj равную 1,67-10’3, 1, 10, 20, 40, 80, 160, 250 Гц и поддерживая значение изад постоянным, записать значения тока 1; (по прибору РА1), цифрового кода N;, соответствующие каждой частоте.

Примечание - Измерения производить через промежуток времени (10 ± 1) мин после установки каждого значения частоты fj.

  • 1.6.7.14 Выключить питание датчика (установить тумблер SA1 в положение "2").

  • 1.6.7.15 По результатам измерений рассчитать основную абсолютную погрешность ДП-И по формулам (1.18), (1.19).

В режиме измерения "Виброперемещение НЧ" в диапазоне частот согласно 1.2.12 основная абсолютная погрешность ДП-И не должна превышать пределов допускаемой основной абсолютной погрешности по 1.2.11 (см. 1.5.5).

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

Л° докум.

Подп.

Дата

22

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. Лг дубл.

Подп. и дата

  • 1.6.8 Проверка режима измерения "Частота вращения": рабочего диапазона и основных абсолютной и относительной погрешностей

  • 1.6.8.1 Проверку выполнять с помощью имитатора вращающегося вала ИКЛЖ.303215.001 (далее - ИВВ) и с помощью приспособления ИВП по ИКЛЖ.441314.001РЭ следующим образом:

  • 1) в схеме проверки рисунка 1.2 подключить прибор Р1 (вместо PV1), установить прибор Р1 в режим измерения постоянного напряжения;

  • 2) установить ПВ на кронштейн ИВВ. Работу с ИВВ проводить согласно ИКЛЖ.303215.001 ПС;

Примечание - Для проверки использовать исполнение ИВВ с колесом, в котором количество зубьев Кивв должно удовлетворять неравенству Киев < (nmax-Kn)/60, где птах - максимальное значение рабочего диапазона измерения ДП-И, об/мин; Кп- число зубьев колеса (контролируемого оборудования), ед.;

  • 3) включить источник питания G1, установить тумблер SA1 в положение "1";

  • 4) запустить пользовательскую программу на ПЭВМ, установить скорость обмена 9600 бит/с и сетевой адрес 01;

  • 5) задать в пользовательской программе режим измерения "Зазор" и выставить установочный зазор между ПВ и зубом колеса ИВВ (рисунки 1.4 или 1.5) по цифровому коду NycT (из паспорта ДП-И) с точностью ± 50 ед. Задать режим измерения "Частота вращения". Установить флажок "Слежение";

  • 6) включить ИВВ;

  • 7) зафиксировать значения цифрового кода (в пользовательской программе) и выходного тока (по прибору РА2) ДП-И, эти значения должны быть пропорциональны частоте вращения (60 ± 1) об/мин:

- цифровой код - от 4095-до 4095-• —-™в

Kn              nmav К„

со к

-выходнойток - от 0,97 (16-----• пИВВ ) + 3,98

Птах К„

до 1,03(16-— ■К^В1) + 4,02мА,

Птах К„

где птах - максимальное значение диапазона измерения частоты вращения, об/мин;

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

23

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

Kn - количество зубьев ("пазов") контролируемого колеса (из паспорта ДП-И), ед.;

Кп ивв - количество зубьев ("пазов") колеса ИВВ, ед.;

  • 8) с помощью осциллографа Р1 проконтролировать форму сигнала на выходе напряжения (U) - импульса фазовой отметки, измерить амплитуду импульса и его длительность, измеренные значения должны соответствовать 1.3.1 (см. ИЦФР.402248.001РЭ).

  • 9) выключить ИВВ. Снять ПВ с кронштейна ИВВ.

  • 1.6.8.2 Навернуть на ПВ катушку из состава приспособления ИВП до легкого упора (выбор катушки осуществляется исходя из диаметра резьбы ПВ), затем вывернуть её на один оборот. Закрепить ПВ с катушкой на приспособлении согласно ИКЛЖ.441314.001РЭ.

  • 1.6.8.3 Собрать схему (далее - схема ИВП) согласно рисунку 2.1 раздела 2 ИКЛЖ.441314.001РЭ. Включить все приборы схемы ИВП и подготовить их к работе согласно указанному РЭ.

  • 1.6.8.4 Установить на выходе генератора G1 (схема ИВП) напряжение (4,0 ± 0,1) В.

  • 1.6.8.5 Провести измерения и записать значения выходного тока и цифрового кода ДП-И, задавая на выходе генератора G1 (схема ИВП) значения частоты fi, пропорциональные частоте вращения пзад; равной nmin; 0,05-nmax; 0,l-nmax; 0,2-nmax; 0,4-nmax; 0,6-nmax; 0,8-nmax; nmax, где nmin и nmax - минимальное и максимальное значения диапазона измерения частоты вращения. Задаваемую частоту fi5 Гц, вычислять по формуле

fi=n3£wi-Kn/60,                                      (1.20)

где Кп- количество зубьев ("пазов") колеса (из паспорта ДП-И), ед.;

пзад i - задаваемая частота вращения, об/мин.

Для проверки функции контроля ВПУ задать с приспособлении ИВП входное воздействие, пропорциональное минимальной частоте вращения ВПУ плюс 0,05 об/мин, затем -максимальной частоте вращения ВПУ минус 0,05 об/мин и проконтролировать наличие информации о вращении ВПУ в пользовательской программе.

Примечание - Если граница (или обе границы) контроля ВПУ соответствует частоте следования импульсов более 20 Гц, то задавать значение граничной частоты плюс/минус погрешность измерения частоты по цифровому выходу датчика соответственно (см. 1.3.4 ИЦФР.402248.001РЭ).

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

24

Инв. № подл.

Подп. и дата

Взам. инв. №>

Инв. № дубл.

Подп. и дата

2

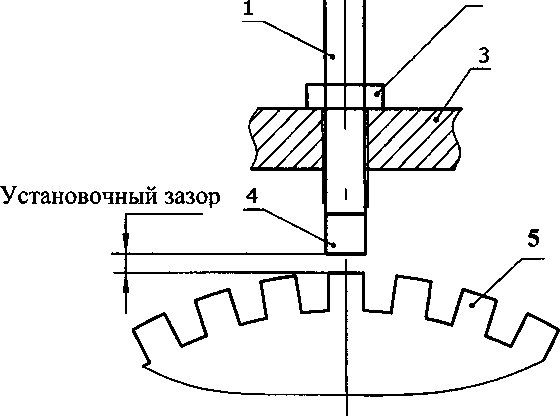

1- ПВ; 2- гайка из комплекта поставки ПВ; 3- кронштейн;

4- наконечник ПВ; 5- зуб зубчатого колеса

Рисунок 1.4

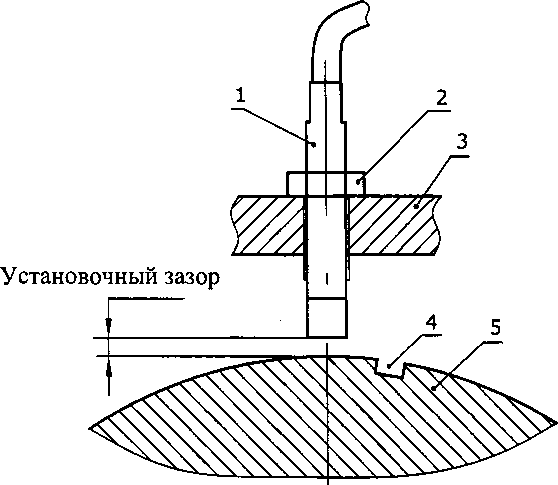

1- ПВ; 2- гайка из комплекта поставки ПВ; 3- кронштейн;

4- "паз" на колесе; 5- колесо

Рисунок 1.5

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

Ns докум.

Подп.

Дата

25

Инв. Ns подл.

Подп. и дата

Взам. инв. Ns

Инв. Ns дубл.

Подп. и дата

  • 1.6.8.6 Выключить все приборы схемы ИВП.

  • 1.6.8.7 Закрыть пользовательскую программу, установить тумблер SA1 в положение "2", выключить источник питания G1.

  • 1.6.8.8 Рассчитать абсолютную погрешность измерения частоты вращения по цифровому выходу A Ni, об/мин, для каждого значения пзад, по формуле

ANi = ^wT'(121)

где Nj - значение цифрового кода, ед.;

nmax - максимальное значение рабочего диапазона измерения частоты вращения, об/мин;

пзад i - задаваемая частота вращения, об/мин.

  • 1.6.8.9 Рассчитать относительную погрешность измерения частоты вращения по токовому выходу 8и, %, для каждого значения пзад, по формуле

8П = Пзад * -100 % , (1.22)

^зад i

где пзад i - задаваемая частота вращения, об/мин;

пп - измеренная частота вращения по токовому выходу, об/мин, рассчитанная по формуле

Пц =              ,                                     (1.23)

16

где I, - значение выходного тока, мА;

nmax - максимальное значение рабочего диапазона измерения частоты

вращения, об/мин.

Диапазон измерения ДП-И при измерении частоты вращения должен соответствовать характеристике 1.3.2, основные абсолютная и относительная погрешности не должны превышать пределов допускаемых основных погрешностей по 1.3.4 (см. 1.5.5).

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

N° докум.

Подп.

Дата

26

Инв. N° подл.

Подп. и дата

Взам. инв. №

Инв. N° дубл.

Подп. и дата

  • 1.6.9 Проверка ДП-И с ПНЮ: рабочего диапазона измерения смещения и размаха виброперемещения, основных абсолютной и относительной погрешностей

  • 1.6.9.1 Установить ПВ в устройство задания перемещений (далее - УЗП) согласно приложению А.

Примечание - Марка стали диска УЗП должна соответствовать марке стали контролируемой поверхности на объекте. Марка стали, на которую настроен ДП-И, указана в паспорте ИЦФР.402248.001ПС.

  • 1.6.9.2 Включить питание датчика.

  • 1.6.9.3 Изменяя зазор между ПВ и диском, установить по прибору РА2 значение выходного тока (12,00 ± 0,02) мА, что соответствует установочному зазору 1,35 мм. Обнулить показания индикатора УЗП. Показания прибора PV1 должны быть (2,5 ± 0,1) В. Изменяя зазор между ПВ и диском, определить действительную величину установочного зазора. При касании торцевой поверхности ПВ диска показания индикатора УЗП должны быть (1,35 ± 0,05) мм.

Изменяя зазор между ПВ и диском, устанавливать по индикатору УЗП значения смещения L см зад; равные:

а) минус 0,6; минус 0,35; минус 0,275; 0,275; 0,35; 0,6 мм - для диапазона измерения смещения от минус 0,6 до плюс 0,6 мм;

б) минус 0,85; минус 0,575; минус 0,5; минус 0,3; 0,3; 0,5; 0,575; 0,85 мм - для диапазона измерения смещения от минус 0,85 до плюс 0,85 мм.

  • 1.6.9.4 Для каждого значения смещения LCM3afli зафиксировать значения тока ILi (по прибору РА2).

  • 1.6.9.5 Рассчитать для каждого значения Ьсмзад; основную абсолютную

погрешность измерения смещения по токовому выходу ALCM п , мкм, по формуле

где LCM к - измеренные значения смещения по токовому выходу, мкм, рассчитанные по формуле

LCMli = (ILi-12)/KLI,

(1-25)

где 1и - значение выходного тока, мА;

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

27

Инв. № подл.

Подп. и дата

Взам. инв. Ns

Инв. Ns дубл.

Подп. и дата

KLI - коэффициент функции преобразования, мА/мкм, согласно таблице 1.6 ИЦФР.402248.001РЭ.

  • 1.6.9.6 Выключить питание датчика.

  • 1.6.9.7 Закрепить ПВ на виброустановке.

Примечания

  • 1 Работу с виброустановкой проводить в соответствии с руководством по эксплуатации.

  • 2 Марка стали диска, установленного на виброустановке, должна соответствовать марке стали контролируемой поверхности на объекте. Марка стали, на которую настроен ПВ, указана в паспорте ИЦФР.402248.001ПС.

  • 1.6.9.8 Включить питание датчика.

  • 1.6.9.9 Изменяя зазор между ПВ и диском, имитирующим контролируемую поверхность, установить по прибору РА2 значение выходного тока (12,00 ± 0,02) мА, что соответствует установочному зазору 1,35 мм.

  • 1.6.9.10 С помощью виброустановки последовательно задать значения размаха виброперемещения S3afli - не менее пяти значений, равномерно распределенных по диапазону измерений датчика, одно из значений должно быть минимальным, другое -максимальным. Записать задаваемые значения размаха виброперемещения.

  • 1.6.9.11 Для каждого значения S3a;i ; зафиксировать значения тока ISi по прибору РА1 и напряжения USi по прибору PV1. При максимальном значении задаваемого размаха виброперемещения зафиксировать значение тока 1и, мА, по прибору РА2.

  • 1.6.9.12 Рассчитать основную относительную погрешность 8sn, %, для каждого задаваемого значения размаха виброперемещения S3a;ii по выходу постоянного тока по формуле

5sii=S"~S,“'-100 %,                           (1.26)

°зад i

где Sk - измеренные значения размаха виброперемещения по выходу постоянного тока, мкм, рассчитанные по формуле

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

28

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

16

(1-27)

где Smax - максимальное значение рабочего диапазона измерения размаха виброперемещения, мкм.

Рассчитать основную относительную погрешность для каждого задаваемого значения размаха виброперемещения S3a;j; по выходу напряжения 8Sui, %, по формуле

8SUI =^L_S-EL.1oo %,

(1-28)

0зад i

где Sui - измеренные значения размаха виброперемещения по выходу напряжения, мкм, рассчитанные по формуле

<,    2-72-Us1

(1-29)

dUi - v      >

где Ksu - коэффициент функции преобразования, мВ/мкм, согласно таблице 1.6 ИЦФР.402248.001РЭ.

  • 1.6.9.13 Выполнить операции по 1.6.9.5 для значения IL;, полученного по 1.6.9.11 при задаваемом максимальном значении размаха виброперемещения.

  • 1.6.9.14 Изменяя зазор между ПВ и диском, имитирующим контролируемую поверхность, последовательно установить по прибору РА2 значения выходного тока ILi, полученные по 1.6.9.4 для значений смещений LCM3a;ji, равных крайним отклонениям рабочего установочного зазора от номинального (в соответствии с характеристикой 1.4.3 ИЦФР.402248.001РЭ). Для каждого из указанных значений Ьсмзад; выполнить операции по 1.6.9.10-1.6.9.12.

  • 1.6.9.15 Выключить питание датчика.

Диапазоны измерений ДП-И при измерении смещения и размаха виброперемещения должны соответствовать характеристикам 1.4.2 и 1.4.3. Основная относительная погрешность ДП-И при измерении размаха виброперемещения не должна превышать пределов допускаемой основной относительной погрешности по 1.4.5, основная абсолютная погрешность не должна превышать пределов допускаемой основной абсолютной погрешности по 1.4.4 (см. 1.5.5).

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

29

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

  • 1.6.10 Проверка диапазона частот и неравномерности АЧХ ДП-И с ПНЮ

  • 1.6.10.1 Проверку проводить с помощью приспособления ИВП ИКЛЖ.441314.001 по ИКЛЖ.441314.001РЭ.

Измерения проводить на частотах f;: 10, 20, 40, 80, 160, 320, 500, 750, 1000 Гц или до частоты среза включенного фильтра.

  • 1.6.10.2 Включить питание датчика.

  • 1.6.10.3 С помощью ИВП подать воздействие на ПВ, эквивалентное установочному зазору 1,35 мм, установив по прибору РА2 значение выходного тока (12,00 ± 0,02) мА.

  • 1.6.10.4 С помощью ИВП подать воздействие на ПВ на базовой частоте (160,0 ± 0,1) Гц, эквивалентное значению 0,75 от диапазона измерения размаха виброперемещения, установив по прибору РА1 значение базового выходного тока 1баз= (16,00 ± 0,02) мА, зафиксировать по прибору PV1 значение базового напряжения U6a3-

  • 1.6.10.5 Изменяя частоту воздействия на ПВ провести проверку с помощью ИВП, зафиксировать на каждой частоте fj значения тока ISi (по прибору РА1) и напряжения Usi (по прибору PV1).

  • 1.6.10.6 Выключить питание датчика.

  • 1.6.10.7 Рассчитать неравномерность АЧХ по формулам:

5tsi(I)=i^-100%,                      (1.30)

Цаз

8гад=^Ц^-100%,                 (1.31)

U баз

где 5fSi(I) , 5fSi(u) - неравномерность АЧХ для токового выхода и выхода напряжения соответственно, %;

ISi - значение выходного тока на частоте Д, мА;

Usi - значение выходного напряжения на частоте f;, мВ;

1баз - значение выходного тока на базовой частоте, мА;

U6a3 - значение выходного напряжения на базовой частоте, мВ.

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

30

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

  • 1.6.10.8 Допускается проверку неравномерности АЧХ проводить с помощью поверочной вибрационной установки (согласно приложению А). Измерения проводить на частотах £ :10, 20, 40, 80, 160, 320, 500, 750, 1000 Гц или до частоты среза включенного фильтра. При проверках на каждой частоте устанавливать значение размаха виброперемещения, которое обеспечивает виброустановка на максимальной проверяемой частоте, но не более 0,7-Smax. Проверку проводить в следующей последовательности:

  • - изменяя зазор между ПВ и диском, имитирующим контролируемую поверхность, установить по прибору РА2 значение выходного тока (12,00 ± 0,02) мА, что соответствует установочному зазору 1,35 мм;

-задать с помощью вибрационной установки на базовой частоте (160,0 ± 0,1) Гц требуемое значение размаха виброперемещения, зафиксировать по прибору РА1 значение базового выходного тока 1баз и по прибору PV1 значение базового напряжения

  • - изменяя частоту вибрации, зафиксировать на каждой частоте fj значения тока ISi (по прибору РА1) и напряжения Usi (по прибору PV1);

  • - вычислить неравномерность АЧХ по формулам (1.30), (1.31).

Неравномерность АЧХ ДП-И в диапазоне частот не должна превышать пределов допускаемой неравномерности АЧХ по 1.4.6 (см. 1.5.5).

  • 1.6.11 Проверка режима измерения "Векторная сумма виброперемещения каналов": рабочего диапазона и основной относительной погрешности

  • 1.6.11.1 Установить ПВ канала "Y" в УЗП с зазором от 1 до 2 мм.

Примечания

  • 1 Установку ПВ в УЗП и работу с ним проводить в соответствии с руководством по эксплуатации.

  • 2 Марка стали диска, имитирующего контролируемую поверхность, должна соответствовать марке стали, контролируемой поверхности на объекте. Марка стали, на которую настроен ПВ, указана в ИЦФР.402248.001ПС.

  • 1.6.11.2 Установить ПВ канала "X" на виброустановку.

Примечания

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

31

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

  • 1 Установку ПВ на виброустановку и работу с ней проводить в соответствии с руководством по эксплуатации.

  • 2 Марка стали диска, установленного на виброустановке, должна соответствовать марке стали контролируемой поверхности на объекте. Марка стали, на которую настроен ПВ, указана в ИЦФР.402248.001ПС.

  • 3 Установочный зазор между ПВ и диском выставить согласно 1.5.7.

  • 1.6.11.3 Установить переключатель SA3 в положение "1" - проверка канала "X".

  • 1.6.11.4 Включить виброустановку. Последовательно задавать значения размаха виброперемещения Sr3a;u - не менее пяти значений согласно диапазону измерения в соответствии с таблицей 1.3 (см. ИЦФР.402248.001РЭ), равномерно распределенных по диапазону, одно из значений должно быть минимальным, другое - максимальным.

Для каждого значения Sr3aflj фиксировать значения тока I; (по прибору РА2).

  • 1.6.11.5 Рассчитать основную относительную погрешность ДП-И 8а q,, %, для каждого значения Sr зад; по формуле

8.,,,, - S“ ~S"“' -100 % .                             (1-32)

^гзад i

где Sn - измеренные значения виброперемещения, мкм, рассчитанные по формуле

(1-33)

где Sr max - максимальное значение рабочего диапазона измерения размаха виброперемещения, мкм.

  • 1.6.11.6 Выключить виброустановку и снять ПВ канала "X".

  • 1.6.11.7 Установить ПВ канала "X" в УЗП с зазором от 1 до 2 мм.

  • 1.6.11.8 Установить ПВ канала "Y" на виброустановку. Установочный зазор выставить согласно 1.5.7.

  • 1.6.11.9 Установить переключатель SA3 в положение "2" - проверка канала "Y". Повторить операции по 1.6.11.4, 1.6.11.5.

    ИЦФР.402248.001РЭ I

    Лист

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    32

    Инв. № подл.

    Подп. и дата

    Взам. инв. №

    Инв. Л° дубл.

    Подп. и дата

Диапазон измерения ДП-И в режиме "Векторная сумма виброперемещения каналов" должен соответствовать характеристике 1.2.3, основная относительная погрешность не должна превышать пределов допускаемой основной относительной погрешности по 1.2.6 (см. 1.5.5).

  • 1.6.12 Проверка диапазона частот и неравномерности АЧХ

  • 1.6.12.1 Проверку проводить с помощью приспособления ИВП ИКЛЖ.441314.001 согласно ИКЛЖ.441314.001РЭ.

Измерения проводить на частотах fj: 10, 20, 40, 80, 160, 320, 500, 750, 1000 Гц для значения размаха виброперемещения 0,7 Smax, которое задаёт ИВП.

  • 1.6.12.2 Установить ПВ канала "Y" в УЗП с зазором от 1 до 2 мм.

  • 1.6.12.3 Установить ПВ канала "X" в ИВП. Установить переключатель SA3 в положение "1" - проверка канала "X".

  • 1.6.12.4 Включить питание датчика - установить тумблер SA1 в положение "1".

  • 1.6.12.5 Измерять на каждой частоте f; по прибору РА1 значения выходного тока. Результаты измерений записать.

  • 1.6.12.6 Выключить питание датчика - установить тумблер SA1 в положение "2".

  • 1.6.12.7 Установить ПВ канала "X" в УЗП с зазором от 1 до 2 мм.

  • 1.6.12.8 Установить ПВ канала "Y" в ИВП. Установить переключатель SA3 в положение "2" - проверка канала "Y". Повторить операции по 1.6.12.4, 1.6.12.5.

  • 1.6.12.9 Рассчитать для каждого канала неравномерность АЧХ 8f qj, %, по формуле

8f(1)i=i^-100%,                        (1.34)

•^баз 4

где I; - значение выходного тока на частоте fj, мА;

1баз ~ значение выходного тока на базовой частоте, мА.

Неравномерность АЧХ ДП-И в диапазоне частот по 1.2.7 не должна превышать пределов допускаемой неравномерности АЧХ по 1.2.8 (см. 1.5.5).

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

Ns докум.

Подп.

Дата

33

Инв. № подл.

Подп. и дата

Взам. инв. Ns

Инв. Ns дубл.

Подп. и дата

  • 1.6.13 Проверка сопротивления изоляции цепей ПН:

а) отсоединить от ПН жгуты;

б) проверку ПН1 - ПН6, ПН9, ПНЮ проводить по ГОСТ Р 52931-2008 мегаомметром Ф4102/1 на напряжении 100 В (контакты 1 и 2 колодки ПН закоротить между собой):

  • - между контактом 4 соединителя "X" и контактами (1,2) колодки ПН;

  • - между контактом 4 соединителя "Y" и контактами (1,2) колодки ПН;

  • - между контактом 4 соединителя "X" и контактом 5 колодки ПН;

  • - между контактом 4 соединителя "Y" и контактом 10 колодки ПН;

  • - между корпусом и контактом 4 соединителя "X";

  • - между корпусом и контактом 4 соединителя "Y";

в) проверку ПНЗ с колодкой "Х2" (с режимом измерения "Векторная сумма виброперемещения каналов") проводить по ГОСТ Р 52931-2008 мегаомметром Ф4102/1 на напряжении 100 В (контакты 1 и 2 колодки ПН закоротить между собой):

  • - между контактом 4 соединителя "X" и контактами (1,2) колодки ПН;

  • - между контактом 4 соединителя "Y" и контактами (1,2) колодки ПН;

  • - между контактом 4 соединителя "X" и контактом 4 колодки ПН;

  • - между контактом 4 соединителя "Y" и контактом 4 колодки ПН;

  • - между корпусом и контактом 4 соединителя "X";

  • - между корпусом и контактом 4 соединителя "Y";

г) проверку ПН7, ПН8 проводить по ГОСТ Р 52931-2008 мегаомметром Ф4102/1 на напряжении 100 В (контакты 1 и 2 колодки Х2 закоротить между собой):

-между контактами XI:8 и Х2:(1,2);

  • - между контактами XI:8 и Х2:(5);

  • - между контактом XI :8 и корпусом.

Сопротивление изоляции должно быть не менее 20 МОм.

  • 1.6.14 По окончании поверки для ПНЗ, ПН4, ПН9, ПНЮ прочистить иглой дренажное отверстие в корпусе ПН (см. ИЦФР.402248.001РЭ, рисунки А.З, А.4).

  • 1.6.15 После поверки должны быть восстановлены параметры и режимы измерения каналов ДП-И, установленные на момент поступления датчика в поверку.

    ИЦФР.402248.001РЭ I

    Лист

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    34

    Инв. № подл.

    Подп. и дата

    Взам. инв. №

    Инв. № дубл.

    Подп. и дата

1.7 Оформление результатов поверки
  • 1.7.1 Результаты поверки должны удостоверяться свидетельством о поверке и/или записью в паспорте, заверяемой подписью поверителя и знаком поверки с указанием даты поверки.

  • 1.7.2 Если поверка проведена в сокращенном объеме на основании письменного заявления владельца ДП-И, соответствующая запись должна быть сделана в свидетельстве о поверке и/или в паспорте.

  • 1.7.3 Если по результатам поверки ДП-И признан непригодным к применению, должно быть выписано извещение о непригодности ДП-И к применению.

    ИЦФР.402248.001РЭ I

    Лист

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    35

    Инв. № подл.

    Подп. и дата

    Взам. инв. №

    Инв. № дубл.

    Подп. и дата

Приложение А

(рекомендуемое)

Перечень приборов и оборудования, применяемых при поверке

Таблица А.1

Наименование

Примечание

Средства измерений

1 Поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012

Воспроизведение размаха виброперемещения от 25 до 1000 мкм в диапазоне частот от 5 до 1000 Гц.

Погрешность воспроизведения вибрации на базовой частоте не более 2 %, в диапазоне частот - не более 5 %.

2 Микрометр (головка микрометрическая) МГ Н25 по ГОСТ 6507-90 или МГ по ТУ3934-004-25434828-2012

Задание зазора от 0 до 4 мм.

Погрешность задания смещения не более 3 мкм, зазора - не более 10 мкм. Используется в составе устройства задания перемещений ИЦФР.442261.001

3 Источник питания аналоговый с цифровой индикацией Б5-45М

Ubmx < 36 В, Ihatp. > 0,1 А

4 Мегаомметр Ф4102/1

Напряжение 100 В погрешность не более 20 %

5 Вольтметр универсальный цифровой В7-78/1, фирма "PICOTEST Corporation", Тайвань

Погрешность измерения:

  • - пост.тока не более 0,25 %

  • - пост, напряж. не более 0,5 %

  • - перем, напряж.не более 0,5 %

6 Генератор сигналов специальной формы ГСС-05, фирма "МСР (Shanghai) Corp.", Китай

Задание частоты от 0,001 до 1000 Гц, погрешность задания частоты не менее Г10’5 Гц погрешность задания напряжения не более 4 %. Используется с приспособлением ИВП

7 Генератор сигналов низкочастотный прецизионный ГЗ-122

Задание частоты от 1 до 4000 Гц, погрешность задания частоты не менее 110'5 Гц.

Используется с приспособлением ИВП.

8 Осциллограф универсальный С1-96М

Контроль сигнала в режиме измерения "Частота вращения"

Вспомогательное оборудование

1 Приспособление ИВП

ИКЛЖ.441314.001*

Для проверки режима измерения размаха виброперемещения и частоты вращения

2 Устройство задания перемещений

ИЦФР.442261.001*

Для проверки режима измерения зазора (перемещения)

3 Имитатор вращающегося вала

ИКЛЖ.303215.001 или ИЦФР.303215.001*

Для проверки режима измерения частоты вращения

4 Персональная ЭВМ (компьютер) с интерфейсом RS-485

ОС Win'98 и выше, ОЗУ не менее 32 Мб Интерфейс RS-485, скорость обмена -от 1200 до 57600 бит/с

доставляется изготовителем ДП-И по отдельного

iy заказу

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

36

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

№ докум.

Входящий № сопроводительного докум. и дата

Подп.

Дата

измененных

замененных

новых

аннулированных

ИЦФР.402248.001РЭ I

Лист

Изм.

Лист

№ докум.

Подп.

Дата

37

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
