Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

СОГЛАСОВАНО

Трубки индикаторные ИТ-ИК/ВП

Методика поверки

МП 242-1891-2021

И.о. руководителя научно-исследовательского отдела Государствен ^галонов в области :еских измерений

~7

А.В. Колобова

« 23 » апреля 2021 г.

Инженер

М.Ю. Горбунов

« 23 » апреля 2021 г.

Санкт-Петербург 2021

1 Общие положения

Настоящая методика поверки распространяется на трубки индикаторные ИТ-ИК/ВП (далее - ИТ) и устанавливает методы и средства их первичной поверки до ввода в эксплуатацию.

Поверке подлежит каждая партия ИТ, поверитель проводит отбор ИТ методом случайной выборки в соответствии с ГОСТ 18321.

Выборка составляет для партии ИТ, представляемой на поверку:

  • - размером не более 6000 шт. (для всех модификаций ИТ, кроме следующих модификаций ИТ-ИК/ВП: ИТ-ЫНз/ОД; ИТ-бензин/4,0; ИТ-С6Н6/1,5; ИТ-БОг/ОДЗ; HT-H2S/0,12; ИТ-СхНу/4,0) - 9 (для равномерной шкалы) или 12 пггук (для неравномерной шкалы) для каждого поддиапазона измерений (шкалы);

  • - размером не более 10000 шт. (для модификаций ИТ-ИК/ВП: ИТ-ЫНз/ОД; ИТ-бензин/4,0; ИТ-СбНб/1,5; HT-SO2/0,13; HT-H2S/0,12; ИТ-СхНу/4,0) - 18 (для равномерной шкалы) или 24 штуки (для неравномерной шкалы) для каждого поддиапазона измерений (шкалы)».

Методика поверки должна обеспечивать прослеживаемость поверяемых ИТ к Государственном}' первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовой и газоконденсатной средах ТЭТ 154-2019

Метод, обеспечивающий реализацию методики поверки - прямое измерение поверяемым средством измерений величины, воспроизводимой стандартным образцом.

ИТ подлежат только первичной поверке при выпуске из производства. Срок действия свидетельства о первичной поверке соответствует сроку сохраняемости ИТ.

2 Перечень операций поверки средства измерений

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1- Операции поверки

Наименование операции

Номер пункта методики поверки

1 Внешний осмотр

7

2 Опробование

8.2

3 Определение основной относительной погрешности ИТ

10.1.3

  • 2.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

3 Требования к условиям проведения поверки

При проведении поверки следует соблюдать следующие условия: температура окружающей среды, °C относительная влажность воздуха, % атмосферное давление, кПа

20±5;

не более 80;

от 90,6

до 104,8.

4 Требования к специалистам, осуществляющим поверку
  • 4.1 К проведению поверки ИТ допускаются лица, ознакомленные с Приказом Госстандарта от 14.12.2018 г. № 2664, документацией на ИТ, генератор газовых смесей, генератор нулевого воздуха, калибратор газовых смесей, аспиратор сильфонный (правила хранения и применения, руководство по эксплуатации, методики измерений), имеющие квалификацию поверителя, действующий аттестат и прошедшие инструктаж по технике безопасности в установленном порядке.

5 Метрологические требования к средствам поверки

5.1 При проведении поверки применяют средства, указанные в таблице 2.

Та

5лица 2

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (MX) и основные технические характеристики средства поверки

3

Измеритель параметров микроклимата «Метеоскоп» (регистрационный номер 32014-11 в Федеральном Информационном Фонде), диапазон измерений относительной влажности от 3 до 98 %, относительная погрешность ± 3 %, диапазон измерений температуры от минус 10 °C до плюс 50 °C, абсолютная погрешность ± 0,2 °C, диапазон измерений давления в воздухе от 80 до 110 кПа.

8.2

Ротаметр по ГОСТ 13045-81, кл. точности 4

Редуктор CYL-1 производства GO Regulator, максимальное давление на входе 250 кгс/см2, максимальное выходное давление 25 кгс/см2.

Тройник (фторопласт, стекло, нержавеющая сталь)

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм

8.2

Средства измерений в соответствии с МИ 242-11-2015 «Методика измерений массовой концентрации паров азотной кислоты в смесях с азотом методом капиллярного электрофореза» (регистрационный номер ФР. 1.31.2016.24597 от 25.12.2015 г.)

8.2

Аспиратор сильфонный АМ-5Е, (регистрационный номер 62119-15 в Федеральном Информационном Фонде)

8.2

Генератор газовых смесей ГГС модификаций ГГС-Р, ГТС-Т, ГТС-К, ГГС-03-03 (регистрационный номер 62151-15 в Федеральном Информационном Фонде)

8.2

Генератор нулевого воздуха ГНГ-01 (регистрационный номер 26765-15 в Федеральном Информационном Фонде)

8.2

Установка газодинамическая ГДУ-34 (регистрационный номер 20616-00 в Федеральном Информационном Фонде)

8.2

Рабочий эталон 1-го разряда - калибратор газовых смесей модели 146i (регистрационный номер 46818-11 в Федеральном Информационном Фонде)

8.2

Парофазные источники газовых смесей ПИГС: стирола, фенола (регистрационный номер 44308-10 в Федеральном Информационном Фонде)

8.2

Азот газообразный особой чистоты 1-й сорт в баллоне под давлением по ГОСТ 9293-74

Продолжение таблицы 2

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (MX) и основные технические характеристики средства поверки

8.2

Стандартные образцы состава газовые смеси в баллонах под давлением:

  • - ГСО 10529-2014: C7H8/N2 (толуол в азоте), C8H10/N2 (этилбензол в азоте), СбНб/И2 (бензол в азоте), m-CsHio/N2, 0-C8H10/N2, р-СвНю/Иг (ксилолы в азоте);

  • - ГСО 10532-2014: O2/N2 (кислород в азоте), CO2/N2 (диоксид углерода в азоте), CO/N2 (оксид углерода в азоте);

  • - ГСО 10534-2014: C3H3N/N2 (акрилонитрил в азоте), C2H7NO/N2 (моноэта-ноламин в азоте);

  • - ГСО 10535-2014: CH3OH/N2 (метанол в азоте), C2H5OH/N2 (этанол в азоте), C2H4O/N2 (ацетальдегид в азоте), C4H9OH/N2 (бутанол в азоте), СзНбО/Лг (ацетон в азоте), ьСзЬГОН/Нг (изопропанол в азоте), C4H10O/N2 (диэтиловый эфир в азоте), C4H8O2/N2 (этилацетат в азоте), C2H4O/N2 (этиленоксид в азоте), C6H12O2/N2 (бутилацетат в азоте);

  • - ГСО 10537-2014: CH3SH/N2 (метилмеркаптан в азоте), C2H5SH/N2 (этил-меркаптан в азоте);

  • - ГСО 10541-2014: C6H14/N2 (гексан в азоте), C3H8/N2 (пропан в азоте), C4H10/N2 (бутан в азоте), C2H2/N2 (ацетилен в азоте), C10H22/N2 (декан в азоте);

  • - ГСО 10546-2014: NH3/N2 (аммиак в азоте), H2S/N2 (сероводород в азоте), HCN/N2 (цианистый водород в азоте), PH3/N2 (фосфин в азоте), ASH3/N2 (арсин в азоте), HF/N2 (фтористый водород в азоте), CI2/N2 (хлор в азоте), HCI/N2 (хлористый водород в азоте);

  • - ГСО 10547-2014: NH3/N2 (аммиак в азоте), SO2/N2 (диоксид серы в азоте), NO2/N2 (диоксид азота в азоте) H2S/N2 (сероводород в азоте);

  • - ГСО 10550-2014: C2HCI3/N2 (трихлорэтилен в азоте), C6H5CI/N2 (хлорбензол в азоте), CHCI3/N2 (хлороформ в азоте), C2H3CI/N2 (винилхлорид в азоте), C2H4CI2/N2 (дихлорэтан в азоте)

8.2

Источники микропотоков газов и паров (ИМ):

  • - ИМ-ГП акролеина, брома, фенола, уксусной кислоты, формальдегида, четыреххлористого углерода, гидразина (регистрационный номер 68336-17 в Федеральном информационном фонде);

  • - ИМ-ВРЗ эпихлоргидрина (регистрационный номер 50363-12 в Федеральном информационном фонде);

  • - ИМ-PT несимметричного диметилгидразина (регистрационный номер 46915-11 в Федеральном информационном фонде);

  • - ИМ-Hg ртути (регистрационный номер 60554-15 в Федеральном информационном фонде).

  • 5.2 Допускается применение других средств измерений, не приведенных в таблице, но обеспечивающих определение метрологических характеристик с требуемой точностью.

  • 5.3 Все средства поверки должны иметь действующие свидетельства о поверке, газовые смеси (ГС) в баллонах под давлением - действующие паспорта.

  • 5.4 Методикой поверки предусмотрена возможность проведения поверки на меньшем числе измеряемых величин и на меньшем числе поддиапазонов измерений (шкал).

6 Требования по обеспечению безопасности проведения поверки

При проведении поверки соблюдают следующие требования безопасности:

  • 6.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

  • 6.2 Концентрации вредных компонентов в воздухе рабочей зоны не должны превышать значений, приведенных в СанПиН 1.2.3685-21.

  • 6.3 При вскрытии трубок соблюдают меры предосторожности при работе со стеклом, применяя специальные приспособления и средства защиты.

  • 6.4 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15.12.2020 г. № 536.

  • 6.5 При работе с ИМ соблюдают правила хранения и применения, указанные в Инструкциях по применению, прилагаемых к Паспортам на указанные средства.

7 Внешний осмотр средства измерений
  • 7.1 При внешнем осмотре устанавливают соответствие ИТ следующим требованиям:

  • - отсутствие внешних повреждений, влияющих на работоспособность ИТ;

  • - соответствие количества ИТ, указанному в паспорте на партию;

  • - соответствие ИТ по внешнему виду, габаритным размерам и маркировке требованиям технической документации изготовителя;

  • - четкость шкал, нанесенных на ИТ.

ИТ считаются выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

8 Подготовка к поверке и опробование средства измерений
  • 8.1 Перед проведением поверки выполняют следующие подготовительные работы:

  • - подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

  • - проверяют наличие паспортов и сроки годности газовых смесей;

  • - баллоны с газовыми смесями выдерживают в помещении, в котором проводят поверку, в течение 24 ч, поверяемые ИТ в течение 2 ч.

  • 8.2 Опробование

    • 8.2.1 Контроль срока сохраняемости ИТ.

Контроль срока сохраняемости ИТ, проводят по дате (месяц и год), указанной на паспорте и этикетке.

Результаты контроля считают положительными, если срок сохраняемости ИТ, приведенный в паспорте, не истек и соответствует данным, приведенным в описании типа на ИТ.

9 Определение метрологических характеристик средства измерений
  • 9.1 Определение основной относительной погрешности ИТ.

    • 9.1.1 Определение основной относительной погрешности ИТ проводят при прокачивании через ИТ с помощью аспиратора, поверочных газовых смесей (ПГС), соответствующих (5 ± 5) %, (30 ± 5) %, (70 ± 5) %, (95 ± 5) % (для неравномерной шкалы) и (5 ± 5) %, (50 ± 5) %, (95 ± 5) % (для равномерной шкалы) для каждой шкалы в диапазоне измерений определяемого компонента. Диапазоны измерений ИТ приведены в таблице А.1. (Приложение А).

Примечание: Диапазон измерений может быть разбит на несколько поддиапазонов (шкал), образующихся в результате варьирования прокачиваемого через ИТ объема пробы. Количество поддиапазонов должно быть не более 3-х.

Источники получения ПГС приведены в таблице А.1. (Приложение А).

Прокачивание ПГС осуществляют следующим образом:

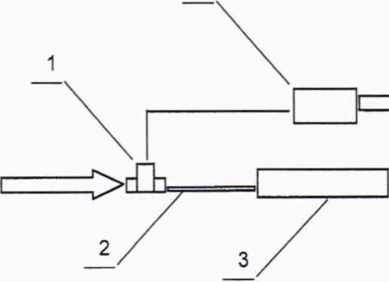

собирают схехму, приведенную на рисунке 1. Сборку ведут с помощью фторопластовой трубки в соответствии с руководством по эксплуатации и этикеткой;

  • - обеспечивают подачу ПГС с номинальным значением содержания определяемого компонента, соответствующим точке проверке. Расход ПГС на сбросе тройника (4), контролируемой ротаметром, должен быть не менее 0,05 дм3/мин.

  • -   прокачивают ПГС через ИТ с помощью поршневого или сильфонного аспиратора ручного типа. Объем пробы указан на этикетке ИТ.

    4

    от источника ПГС

сброс в вытяжное устройство

  • 1 - тройник                       3 - аспиратор

  • 2 - ИТ                          4 - ротаметр

Рисунок 1. Схема газовых соединений при поверке ИТ.

  • 9.1.2 На каждой ПГС проводится по три измерения, используя при этом три ИТ.

В случае, когда количество отобранных ИТ превышает 9 и 12 шт., проводят прокачивания по п. 9.1.1, используя все отобранные ИТ.

Отсчет показаний проводится по шкале. Если граница слоя индикаторного порошка, изменившего окраску, неровная, в расчет принимается значение концентрации, соответствующее усредненному значению наименьшей и наибольшей длины этого слоя. За результат измерения принимается среднее арифметическое значение содержания определяемого компонента, полученное по трем ИТ.

10 Подтверждение соответствия средства измерений метрологическим требо ваниям
  • 10.1 Процедуры обработки результатов измерений

    • 10.1.1 Среднее арифметическое значение содержания определяемого компонента рассчитывается по формуле 1:

— С +с +с

(1)

3

где: С - среднее арифметическое значение содержания определяемого компонента, мг/м3 (% (об.)); Ci, С2, Сз - результаты единичных измерений, мг/м3 (% (об.)).

  • 10.1.2 Среднее арифметическое значение содержания определяемого компонента необходимо умножить на коэффициент F , рассчитанный по формуле 2:

р

1 ATM

где Рдтм - атмосферное давление в момент проведения измерений, кПа.

  • 10.1.3 Для каждого полученного значения вычисляют основную относительную по грешность («5, %) по формуле 3:

  • 3 =------i-ЮО                 (3)

Сд

где Сд - действительное значение содержания определяемого компонента в ПГС мг/м3, (% (об.)).

  • 10.2 Критерии принятия решения о соответствии СИ метрологическим требованиям, установленным в описании типа СИ и ГПС.

Результаты определения основной относительной погрешности считают положительными, если для каждого полученного значения соблюдается неравенство 4:

8<к-8д                         (4)

где к - коэффициент технологического запаса, равный 0,8;

<5д - пределы допускаемой основной относительной погрешности, приведенные в

таблице А.1. (Приложение А).

11 Оформление результатов поверки
  • 11.1 При проведении поверки ИТ составляется протокол поверки. Форма рекомендуемого протокола приведена в Приложении Б.

  • 11.2 Если ИТ, отобранные от партии, удовлетворяют требованиям настоящей методики, то данная партия трубок признается годной.

  • 11.3 Сведения о положительных результатах поверки передают во ФГИС «Аршин». Свидетельство о поверке на партию установленной формы оформляют на бумажном носителе по заявлению Заказчика.

  • 11.4 При отрицательных результатах поверки выпуск данной партии индикаторных трубок запрещается и выдается извещение о непригодности.

  • 11.5 Знак поверки наносится на свидетельство о поверке или в паспорт на партию

ИТ.

ПРИЛОЖЕНИЕ А

Таблица А.1. Метрологические характеристики трубок индикаторных ИТ-ИК/ВП

и перечень источников получения ПГС, используемых при поверке.

Модель ИТ-ИК/ВП

Диапазон измерений, мг/м3

Пределы допускаемой основной относительной погрешности, %

Источник получения ПГС

Измеряемый компонент

1

2

3

4

HT-HNO3/0,l

от 2 до 100

±25

МИ 242-11-2015

Азотная кислота

HT-C3H3N/0,05

от 0,25 до 50

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03 в комплекте с ГСО 10534-2014 (C3H3N/N2)

Акрилонитрил

ИТ-СзН40/0,002

от 0,1 до 2,0

±25

Генератор ГТ С (модификации ГТС-Т/К) в комплекте с ИМ акролеина

Акролеин

ИТ-Ь1Н3/0,005

от 0,2 до 5,0

±25

Генератор ГГС (модификации ГТС-Р/К/ 03-03) в комплекте с ГСО 10546-2014 (NH3/N2)

Аммиак

HT-NH3/0,l

2 до 100

±25

Аммиак

HT-NH3/l,0

10 до 1000

±25

Генератор ГГС (модификации ГТС-Р/К/ 03-03) в комплекте с ГСО 10547-2014 (NH3/N2)

Аммиак

HT-NH3/2,0

20 до 2000

±25

Аммиак

ИТ-АбНзДООЗ

0,1 до 3,0

±25

Генератор ГГС (модификации ГГС-Р, ГГС-К) в комплекте с ГСО 10546-2014 (ASH3/N2)

Арсин

ИТ-СНзСНО/ОД

1 до 100

±25

Генератор ГГС (модификации ГТС-Р/К/ 03-03) в комплекте с ГСО 10535-2014 (C2H4O/N2)

Ацетальдегид

ИТ-СНзСНО/2,0

100 до 2000

±25

Ацетальдегид

ИТ-СгН2/1,2

50 до 1200

±25

Генератор ГГС (модификации ГТС-Р/К/ 03-03) в комплекте с ГСО 10541-2014 (C2H2/N2)

Ацетилен

ИТ-С2Н2/5,0

200 до 5000

±25

Ацетилен

ИТ-СзНбО/10,0

100 до 10000

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10535-2014 (C3H6O/N2)

Ацетон

ИТ-Бензин/4,0

50 до 4000

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10541-2014 (C6H14/N2)

Бензин (по гексану)

ИТ-Бензин/6,0

100 до 6000

±25

_

Бензин (по гексану)

1

2

3

4

ИТ-СбНб/0,03

2 до 30

±25

Генератор ГТ С (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10529-2014 (СбНе/Лг)

Бензол

ИТ-СбНб/1,5

5 до 1500

±25

Бензол

ИТ-Вг2/0,01

0,5 до 10

±25

Генератор ГТС (модификации ГГС-Т/К) в комплекте с ИМ брома

Бром

ИТ-С4Н1о/1,О

100 до 1000

±25

Генератор ГТС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10541-2014 (C4Hio/N2)

Бутан

ИТ-С4Н9ОН/0,3

5 до 300

±25

Генератор ГГС (модификации ГТС-Р/К/ 03-03) в комплекте с ГСО 10535-2014 (C4H9OH/N2)

Бутанол/ изобутанол

ИТ-С6Н]2О2/3,0

100 до 3000

±25

Генератор ГГС (модификации ГТС-Р/К/ 03-03) в комплекте с ГСО 10535-2014 (СбНцОг/ЬГг)

Бутилацетат

ИТ-С2Н3С1/0,3

от 2 до 300

±25

Генератор ГТС (модификации ГТС-Р/К/ 03-03) в комплекте с ГСО 10550-2014 (C2H3C1/N2)

Винилхлорид

ИТ-СбНи/О.З

10 до 300

±25

Генератор ГТС (модификации ГТС-Р/К/ 03-03) в комплекте с ГСО 10541-2014 (C6Hi4/N2)

Гексан

ИТ-НДМГ/0,005

0,05 до 5,0

±25

Генератор ГГС (модификации ГТС-Т/К) в комплекте с ИМ несимметричного диметилгидра-зина

Гептил

HT-N2H4/0,004

0,05 до 4,0

±25

Генератор ГТС (модификации ГТС-Т/К) в комплекте с ИМ гидразина

Гидразин

ИТ-МЪ/О.Об

1 до 50

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10547-2014 (NO2/N2)

Диоксид азота

ИТ-КОг/0,25

1 до 250

±25

Диоксид азота

ИТ-БОг/0,13

1 до 130

±25

Генератор ГТС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10547-2014 (БОг/Лг)

Диоксид серы

ИТ-БО2/2,5

10 до 2500

±25

Диоксид серы

ИТ-СОг/2,0 % (об-)

(0,03 до 2,0) % (об.)

±25

Генератор ГТС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10532-2014 (СОг/Лг)

Диоксид углерода

ИТ-СОг/ЗО % (об.)

(0,2 до 30,0) % (об.)

±25

Диоксид углерода

ИТ-С2Н4С12/1,0

100 до 1000

±25

Генератор ГТС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10550-2014 (CzHiCh/Nz)

Дихлорэтан

1

2

3

4

ИТ-(С2Н5)2О/3,0

100 до 3000

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10535-2014 (C4H10O/N2)

Диэтиловый эфир

ИТ-(С2Н5)2О/60,0

(1 до 60) г/м3

±25

Диэтиловый эфир

ИТ-ДТ/6,0

200 до 6000

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10541-2014 (CioH22/N2)

Дизельное топливо (по декану)

ИТ-Керосин/4,0

50 до 4000

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10540-2014 (CioH22/N2)

Керосин (по декану)

ИТ-СвНю/1,5

5 до 1500

±25

Генератор ГГС (модификации ГТС-Р/К/ 03-03) в комплекте с ГСО 10529-2014 (т-, р-, или o-C8Hio/N2)

Ксилол

ИТ-Ог/25%(об.)

(1 до 25) % (об.)

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10532-2014 (Ог/Л2)

Кислород

ИТ-О2/25%(об.)

(0,1 до 25,0) % (об.)

±25

Кислород

ИТ-АМ/0,05

5 до 50

±25

Газодинамическая установка ГДУ-34

Аэрозоли масла

ИТ-СНзОН/0,25

2 до 250

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10535-2014 (CH3OH/N2)

Метанол

ИТ-СНзОН/1,0

20 до 1000

±25

Метанол

HT-CH3SH/0,05

0,2 до 50,0

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10537-2014 (CH3SH/N2)

Метилмеркаптан

HT-C2H7NO/0,05

0,5 до 50,0

±25

Генератор ГГС (модификации ГТС-Р/К/ 03-03) в комплекте с ГСО 10534-2014 (C2H7NO/N2)

Моноэтаноламин

ИТ-Оз/0,015

0,05 до 15,0

±25

Рабочий эталон 1-го разряда -калибратор газовых смесей модели 146i

Озон

ИТ-СО/0,35

2 до 350

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10532-2014 (CO/N2)

Оксид углерода

ит-со/з,о

10 до 3000

±25

Оксид углерода

HT-NOx/0,05

1 до 50

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10547-2014 (NO2/N2)

Оксиды азота

HT-NOx/0,25

1 до 250

±25

Оксиды азота

ИТ-СзНц/1,0

100 до 1000

±25

Генератор ГГС (модификации ГТС-Р/К/ 03-03) в комплекте с ГСО 10541-2014 (C3H8/N2)

Пропан

1

2

3

4

ИТ-ПБС/1,0

100 до 1000

±25

Генератор ГГС (модификации ГТС-Р/К/ 03-03) в комплекте с ГСО 10541-2014 (C3H8/N2 или C4H10/N2)

Пропан-бутановая

смесь

ИТ-СзН7ОН/0,3

5 до 300

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10535-2014 (i-C3H7OH/N2)

Пропанол/ изопропанол

HT-Hg/0,0001

от 0,003 до 0,1

±25

Генератор ГГС (модификации ГГС-Т/К) в комплекте с ИМ ртути

Ртуть, пары ртути

HT-H2S/0,015

0,2 до 15,0

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10546-2014 (H2S/N2)

Сероводород

HT-H2S/0,12

0,5 до 120

±25

Сероводород

HT-H2S/1,5

10 до 1500

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10547-2014 (H2S/N2)

Сероводород

HT-H2S/3,0

10 до 3000

±25

Сероводород

ИТ-Сольвент/1,0

20 до 1000

±25

Генератор ГТС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10529-2014 (т-, р-, или o-C8Hio/N2)

Сольвент-нафта

(по ксилолу)

ИТ-С8Н8/0,5

5 до 500

±25

Генератор ГТС (модификации ГГС-Т/К) в комплекте с ИМ стирола и парофазный источник газовых смесей ПИГС-М-02 (стирол)

Стирол

ИТ-С8Н8/3,0

10 до 3000

±25

Стирол

ИТ-С7Н8/2,0

10 до 2000

±25

Генератор ГГС (ГГС-Р/К/ 03-03) в комплекте с ГСО 10529-2014

(C7H8/N2)

Толуол

ИТ-С2НС1з/0,15

2 до 150

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10550-2014 (C2HC13/N2)

Трихлорэтилен

ИТ-У айт-спирит/4,0

50 до 4000

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10541-2014 (CioH22/N2)

Уайт-спирит (по декану)

ИТ-СхНу/4,0

50 до 4000

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10541-2014 (C6Hi4/N2)

Углеводороды нефти (по гексану)

ИТ-СНзСООН/0,3

2 до 300

±25

Генератор ГТС (модификации ГГС-Т, ГГС-К) в комплекте с ИМ уксусной кислоты

Уксусная кислота

ИТ-СНзСООН/2,0

2 до 2000

±25

Уксусная кислота

1

2

2

4

ит-с6н5он/о,ооз

0,3 до 3,0

±25

Генератор ГГС (модификации ГГС-Т, ГТС-К) в комплекте с

ИМ фенола и парофазный источник газовых смесей ПИГС-Э-01 (фенол)

Фенол

ИТ-СбН5ОН/0,3

2 до 300

±25

Фенол

ИТ-СН20/0,005

0,1 до 5,0

±25

Генератор ГТС (модификации ГГС-Т, ГГС-К) в комплекте с ИМ формальдегида

Формальдегид

ИТ-СНгО/0,1

1 до 100

±25

Формальдегид

ИТ-РНз/0,0005

0,01 до 0,5

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10546-2014 (PH3//N2)

Фосфин

ИТ-РНз/0,001

0,1 до 1,0

±25

Фосфин

ИТ-РНз/0,02

0,1 до 20,0

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10546-2014 (PH3//N2)

Фосфин

ИТ-РНз/0,1

0,2 до 100,0

±25

Фосфин

HT-HF/0,02

0,25 до 20,0

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10546-2014 (HF/N2)

Фтористый водород

HT-HF/0,5

2 до 500

±25

Фтористый водород

ИТ-С1г/0,02

0,5 до 20,0

±25

Генератор ГТС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10546-2014 (CW2)

Хлор

ИТ-С12/0,2

0,5 до 200,0

±25

Хлор

ИТ-СбН5С1/0,3

2 до 300

±25

Генератор ГГС (модификации ГГС-Р, ГГС-К) в комплекте с ГСО 10550-2014 (C6H5CI/N2)

Хлорбензол

ИТ-НС1/0,06

от 0,5 до 60

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10546-2014 (HCI/N2)

Хлористый водород

ИТ-НС1/0.15

2 до 150

±25

Хлористый водород

ИТ-СНС1з/0,2

2 до 200

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10550-2014 (CHCI3/N2)

Хлорофоргл

ИТ-HCN/O.Ol

0,1 до 10,0

±25

Генератор ГГС (модификации ГТС-Р/К/ 03-03) в комплекте с ГСО 10546-2014 (HCN//N2).

Цианистый

водород

2

3

4

5

ИТ-ССк/0,2 Четыреххлористый углерод

10 до 200

±25

Генератор ГГС (модификации ГГС-Т, ГГС-К) в комплекте с ИМ четыреххлористого углерода

ИТ-СзН5ОС1/0,5

Эпихлоргидрин

1 до 500

±25

Генератор ГГС (модификации ГГС-Т/К) в комплекте с ИМ эпихлоргидрина

ИТ-С2Н5ОН/5,0

Этанол

200 до 5000

±25

Генератор ГГС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10535-2014 (C2H5OH/N2)

ИТ-С8Ню/2,0

Этилбензол

25 до 2000

±25

Генератор ГТС (модификации ГГС-Р/К/ 03-03) в комплекте с ГСО 10529-2014 (C8Hiq/N2)

ИТ-С2Н4О/0,1

Этиленоксид

1 до 100

±25

Генератор ГТС (ГТС-Р/К/ 03-03) в комплекте с ГСО 10535-2014

(C2H4O/N2)

ИТ-СдНвОг/З.О

Этилацетат

100 до 3000

±25

Генератор ГТС (модификации ГТС-Р/К/ 03-03) в комплекте с ГСО 10535-2014 (C4H8O2/N2)

HT-C2H5SH/0,05

Этилмеркаптан

0,2 до 50,0

±25

Генератор ГГС (модификации ГТС-Р/К/ 03-03) в комплекте с ГСО 10537-2014 (C2H5SH/N2)

  • 1 При поверке можно использовать стандартные образцы состава: газовые смеси в баллонах под давлением (ГСО) с номинальным значением содержания определяемого компонента (без применения генератора ГТС).

  • 2 Допускается получение необходимого значения определяемой концентрации компонента путем прокачивания через ИТ объема газа, отличного от указанного в паспорте на партию ИТ (большего или меньшего объема).

  • 3 При использовании ГСО в баллонах под давлением ГС получают путем разбавления ГСО при помощи генераторов, в котором газом-разбавителем служит азот газообразный особой чистоты 1-й сорт в баллоне под давлением по ГОСТ 9293-74 или генератор нулевого воздуха утвержденного типа.

  • 4 Допускается использование других стандартных образцов состава газовых смесей (ГС) если точностные характеристики не хуже, чехМ у приведенных в таблице ГСО. Информация о стандартных образцах состава газовых смесей утвержденного типа доступна на сайте Федерального информационного фонда по обеспечению единства измерений.

ПРИЛОЖЕНИЕ Б

ПРОТОКОЛ ПОВЕРКИ

№____________от________________

  • 1 Наименование комплекта ____________________________________________________________

  • 2 Заводской номер_______

  • 3 Владелец_________________________________________________________________________

  • 4 Дата выпуска______________________________________________________________________

  • 5 Регистрационный номер в Федеральном информационном фонде по обеспечению един

ства измерений_______________________________________________________________________

  • 6 Наименование нормативного документа по поверке_____________________________________

  • 7 Средства поверки____________________________________________________________________

  • 8 Вид поверки (первичная/периодическая)_______________________________________________

  • 9 Условия поверки:

  • - температура окружающего воздуха___________________________________________________

  • - относительная влажность окружающего воздуха_______________________________________

  • - атмосферное давление_____________________________________________________________

  • 10 Результаты проведения поверки

  • 10.1 Внешний осмотр________________________________________________________________

  • 10.2 Опробование_____________________________________________________________________

  • 10.3 Определение относительной погрешности

    Определяемый компонент (модель ИТ)

    Диапазон измерений

    Содержание определяемого компонента в ПГС, мг/м3

    Среднее арифметическое значение содержания определяемого компонента, мг/м3

    Относительная погрешность, %

    Пределы допускаемой основной относительной погрешности с учетом коэффициента технологического запаса к=0,8, %

    1

В ыво д____________

Заключение______________________________, зав. №____________________________________

(наименование,тип, исполнение)

соответствует предъявляемым требованиям и признано годным (не годным) к применению.

Поверитель                     _________________ _________________

(подпись)                    (инициалы, фамилия)

Выдано свидетельство о поверке ______________________от__

(Выдано извещение о непригодности_____________________от

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
