Методика поверки «Аппаратура регистрации давления "Нейва 10000"» (МП 4202/2-2017)

УТВЕРЖДАЮ

Заместитель генерального директора по оУебпёЩйию единства измерений Ф/fy «ур /лтВ^т/>/

Суханов

да £\гл з -о я °| < о о g »' < ё " I йвшЫ

г. Екатеринбург 2017 г.

• I ОБЩИЕ ПОЛОЖЕНИЯ

El Настоящая методика распространяется на Аппаратуру регистрации давления «Нейва 10000» (далее - Аппаратура) и устанавливает методы и средства ее первичной и периодической поверок.

• 1.2 Интервал мсжддповврккми - 1 год.

• 2 ООПРААИИ ППОЕЕКИ

  • 2.1 Пpвпoварвк ввшооннют oоeрвцеи, пpвддтaалeIlныe в тааллце 1.

Таблица 1 - Операции поверки

• 3 СРАДСТВА ПОВЕРАИ

  • 3.1 При проверенир ведении повер^уют оледства измерваии с реним oгaаслвсoe оборудование, предоставленные в таблице 2.

Таблица 2 - Средства измерений и вспомогательное оборудование

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже указанных в таблице 2.

• 3.3 Все средства поверки должны быть утвержденного типа, исправны и иметь действующие свидетельства о поверке.

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ 11()ВЕ1ТИТFTIЕМ

  • 4.1 К проведению поверки Аппаратуры допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации и настоящей методикой и аттестованный в качестве поверителя.

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОС '141

  • 5.1 При проведении поверки должны быть соблюдены все требования техники безопасности, предусмотренные документом «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ Р М-016-200,1. РД 15334.0-03,150-00 (с изменениями и дополнениями), а также требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

    6 УСЛОВИИ ПОВЕРКИ

    6.1 Ори проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C..............................................20±5;

• - относительная влажность воздуха, %,не более.......................................80;

• - атмосферное давление, кОа............................................................100±4;

• - параметры питания от сети переменного тока:

• - напряжения питания, Е........................................................220±22;

• - частота, Гц......................................................................50,0±0,5.

7 ПОДГОВОВЕА К ПОВЕРКЕ

• 7.1 Поверитель должен изучить руководства по эксплуатации (РЭ) поверяемой Аппаратуры и используемых средств поверки.

• 7.2 Серед проведением операций поверки необходимо:

• - проверить комплектность поверяемой Аппаратуры;

• - проверить комплектность средств поверки, заземлить (если это необходимо) и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

8 ПСЮВЕДГНИЕ ПОВЕРКА

• 8.1 Енещний осмотр

Ори проведении внещнего осмотра проверить:

• - сохранность пломб;

• - чистоту и исправность разъемов и гнезд;

• - наличие предохранителей;

• - исправность механических органов управления и четкость фиксации их положения.

Аппаратура, имеющая дефекты (механические повреждения), бракуется и направляется в ремонт.

• 8.2 Впробование

• 8.2.1 Собрать и подключить Аппаратуру согласно руководству по эксплуатации.

• 8.2.2 Еключить питание Аппаратуры.

• 8.2.3  Оосле загрузки операционной системы рабочей станции запустить специальное программное обеспечение (ЛОВ) «Нейва 16Е» (файл Neival6_Ch_v2.0.exe).

• 8.2.4 Оосле запуска должно появиться окно программы.

• 8.2.5 Ороверить идентификационные данные ЛОВ, для чего выбрать в окне программы «Нейва 16Е» меню «В программе». Номер версии ЛОВ должен совпадать с версией указанной в руководстве по эксплуатации АШЕ 2.832.042 РЭ.

• 8.2.6 Результаты опробования считаются положительными, если при запуске ЛОВ не индицируется ощибок, а номер версии ЛОВ - v2.0.

8.3 Вппеддлееие мстррлогичееккх хараатеристтк.

ЕНЕМАНЕР!!! Содтеюееике и отключение кабелей к высокоомному входу «-E>Q» модулей усилителя заряда можно производить только при включенном петанек блока сопряжения и установке перетлюеaтеея режимов на лицевой приели в положении "0". Веред выключением блока сопряжения кабели от входов « €)Q» должны быть отключены,

• 8.3.1 Bпpeдeлпнал диапазоди аынодных длeкаpичелктр лкlтеаoв модуея калибратора (МА)

Впаедеееиил диапазона выходных зарядов МА проводится косвенным методом по формуле (1)

где Q_K - значение калибровочного заряда на соединителе «^Q» МК, пКл;

U.. - значение калибровочного напряжения, В;

С_к- величина емкости калибровочного конденсатора, пФ.

Собрать схему измерения в соответствии с рисунком 1.

8.3.1. I При выключенном чинани и и анклоченнкм сетевом проводе питадия Аппаратуры прибором LCR-7819, подключенннм к выходу «@-Q» МК, измерить емкость калибровочного конденсатора. Измеренное значение С_к занести в протокол.

Вольтметр

В7-7В/1

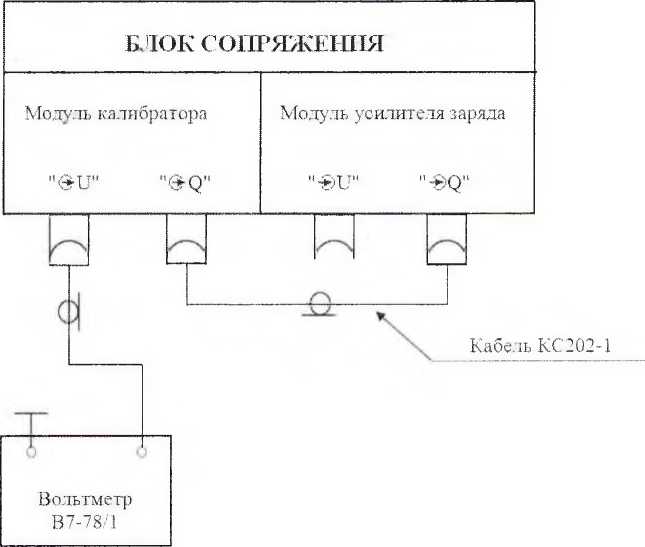

Рисунок I - Определение диапазона выходных электрических зарядов МК

• 8.3.1.2 Включить питание блока сопряжения (БС) и прогреть его в течение 20 минут.

• 8.3.1.3 К выходу «0-и» МК подключить вольтметр В7-78/1, установленный в режим измерения писнияааиго напряжения, переключатель «U1-U2-U3-U4-UK» МК установить в положение «Пк».

• 8.3.1.4 Измерить диапазон изменения калибровочного напряжения источника

плавной регулировкой, для чего нажать кнопку «ПОВЕРКА» модуля калибратора, при этом отверткой вращать ось потенциометра «   ». В крайних положениях понеациидетра

измерить величины калибровочного напряжения Uk, диапазон которых должен быть не менее (минус 20000...0)/С_А., В, где С(- определенная ранее емкость калибровочного конденсатора в пФ. После измерения питнирни нажать кнопку «ПОВЕРКА».

• 8.3.2 Oппeидиeиаe к^Эффициенто ппeи0бaзoаваач минеей усиллития зааяддо (МУЗ)

В исходном положении переключатель режимов МУЗ должен находиться в положении "0", переключатель частоты "F кГц" - в положении «5».

Собрать схему измерений в соответствии с рисунком 2.

Установить переключатель МК в положение «Ск», нажать кнопку «ПОВЕРКА» и регулировкой «   » выставить калибровочное напряжение U_{к пвх} 10.000 В.

Установить переключатель МК в положение «Ui» («U2», «U3», «U4»), проконтролировать выходное напряжение, его значение должно быть не более 1 мВ.

Перевести переключатель режимов работы МУЗ в положение «Б»,

Рисунок 2 - Определение коэффициентов преобразования МУЗ

Нажать кнопку «Т» МК и через 2-3 секунды зафиксировать по показаниям вольтметра выходное напряжение МУЗ U_пих (погрешность измерения не должна превышать ±0,05 % его величины).

Определить коэффициент передачи напряжения А',, по формуле (2)

Для каждого МУЗ коэффициент преобразования К , мВ/пКл определяется по формуле (3)

(3)

Коэффициент преобразования K_N/. определяется с погрешностью не более ±0,1 % (с округлением третьего знака после запятой). Значения коэффициентов преобразования должны лежать в пределах от 0,20 до 0,25.

Вычисленные значения коэффициентов преобразования занести в таблицу 3 в протоколе.

Таблица 3 - Коэффициенты преобразования МУЗ

После поверки значения коэффициентов преобразования заносятся в формуляр и в дальнейшем при работе используются для определения величины измеряемого давления.

• 8.3.3 Определенре вениних грани иных частот потос прлпусканоя модулей усилителя зарядов

Определение верхний граничных частот полос пропускания МУЗ проводится в следующей последовательности:

• 8.3.3.1 Установить переключатель калибратора в положение «Ui» («U2», «U3», «U4»).

• 8.3.3.2 Установить переключатель режима в положение «О».

• 8.3.3.3 Регулировкой генератора установить минимальное значение выходного сигнала, собрать схему измерений в соответствии с рисунком 3.



  БЛОК СОПРЯЖЕНИЯ
  Модуль калибре "GU"      ’			тора ар"		Модуль ”-W		усилите t           н	ля заряда W
  	О							о

Генератор

ГЗ-112

Рисунок 3 - Определение полос пропускания МУЗ

• 8.3.3.4 Установист 11ерек,1юча'телл установус аноокы нрлрyт карраMУа «F, кГц» в положение «5», установить переключатель режима в положение «Б».

• 8.3.3.5 Регулировкой генератора установить по вольтметру (в режиме измерения напряжения переменного тока) выходное напряжение МУЗ 1,5 В частотой 1,0 кГц.

• 8.3.3.6 Установить частоту генератора 5,0 кГц и изменяя её, на вольтметре установить значение выходного напряжения 1,062 В, снять показания частоты с индикатора генератора.

• 8.3.3.7 Повторить пункты 8.3.3.1-8.3.3.6 при установке переключателя полос в положения «50», «150».

• 8.3.3.8 При установке переключателя полос в положение «150» выходное напряжение по вольтметру установить 0,75 В.

• 8.3.3.9 Повторить все пункты 8.3.3.1-8.3.3.8 для остальных МУЗ.

Результат поверки занести в протокол. Результат поверки считается удовлетворительным, если значения верхних граничных частот полос пропускания лежат в пределах (5,0±0,6); (50±5); (150±15) кГц.

8.3.4 Опредеделие дрдйфа выхододго напряжения яодудей ^усилили зарядяд Определение дрейфа выгодного напряжения МУЗ проводится в следующей последовательности:

• 8.3.4.1 Собрать схему измерений в соответствии с рисунком 1, прогреть БС в течение 20 минут.

• 8.3.4.2 Установить переключатель калибратора в положение «U|» («U2», «U3», «U4»), переключатель «F, кГц» в положение «150».

• 8.3.4.3 Установить пенвилючaтeль режтмь МУЗ м положение «Б»и и ерез 5-10 секунд измерить дрейф выходного напряжения МУЗ в течение одной минуты!, используя секундомер, рассчитать значение дрейфа D по формуле (4)

D = |Uk - U„|/60, мВ/с                              (4)

где U_K, Uh - напряжения в конце и начале измерений, мВ.

• 8.3.4.4 Установить переключатель режима в положение «0».

• 8.3.4.5 Повторить требования пунктов 8.3.4.2-8.3.4.4 для остальных МУЗ.

Результаты поверки занести в протокол. Результаты поверки считаются удовлетворительными, если у всех чсшрех МУЗ дрейф выгодного напряжения не превышает 0,5 мВ/с.

• 8.3.5 □определене ппдввдeиенH апнpeшннньи азрдиeиеяэлeитpичoеьиx зрpяядн

Определение приведенной погрешности измерения электрических зарядов осуществляется при измерении зарядов, генерируемый модулем калибратора БС.

Необходимо выполнить следующие операции:

• - определение значений выходных зарядов МК;

• - определение погрешности измерения электрических зарядов.

Определение значений выходных зарядов МК проводится косвенным методом по формуле (1).

Измерения проводятся в следующей последовательности:

• 8.3.5.1 Установить переключатель «U1-U2-U3-LJ4-UK» МК в положение «Пк».

• 8.3.5.2 Подключить вольтметр В7-78/1 к выходу «0^14» МК.

• 8.3.5.3  Для каждого положения переключателя «U1-U2-U3-U4-UK» МК зафиксировать величину калибровочного напряжения. Измеренные значения записать в таблицу 4.

• 8.3.5.4 Для каждого значения калибровочного напряжения рассчитать значение калибровочного заряда.

При определении погрешности измерения выши^енное значение заряда используется для определения ожидаемого давления Рож (см. таблицу 4) и при задании условной чувствительности датчика 1 пКл/бар численно равно Рож

Таблица 4 - Определение приведенной погрешности измерения электрических зарядов

Определение погрешности измерения Аппаратуры проводится с использованием МК в следующей последовательности:

• 8.3.5.5 Установить переключатели МУЗ в исходное положение:

• - «F, кГц» в положение «5»;

• - переключатель режимов в положение «О».

Свечение светодиода «►()◄» на передней панели МУЗ свидетельствует о нахождении выходного напряжения вблизи нулевого значения в диапазоне ± 20 мВ.

• 8.3.5.6 Запустить СПО «Нейва 16К»:

• - ввести согласно п. 3.3 Руководства оператора 904.00951-013401 все исходные данные, необходимые для работы программы в проверочном режиме (т.е. без условий испытаний и комментариев);

• - выбрать режим работы регистратора с кольцевым буфером. Установить запуск по переднему фронту на уровне 200 мВ. Установить минимальную частоту дискретизации;

• - чувствительность датчика задать равной 1 пКл/бар.

• 8.3.5.7 Выход «Q’Q» МК кабелем КС 202-1 подключить к входу «3BQ» проверяемого МУЗ.

• 8.3.5.8 Переключатель «U1-U2-U3-U4-UK» МК установить в положение "1".

• 8.3.5.9 Включить режим регистрации.

• 8.3.5.10 Установить переключатель режимов МУЗ в положение «Б» и подать на его вход заряд нажатием кнопки «▼» МК. При нормальной работе Аппаратуры регистрируется перепад постоянных уровней напряжения.

• 8.3.5.11 Выбрать режим обработки.

• 8.3.5.12 В режиме выбора графиков для отображения выключить исходный и включить сглаженный график.

• 8.3.5.13 Определить по графику значения начального и конечного уровней сигнала (в барах) и занести их в таблицу 4 в протоколе.

• 8.3.5.14 Повторить требования пунктов 8.3.5.9-8.3.5.13 для остальных положений переключателя «U1-U2-U3-U4-UK» МК.

• 8.3.5.15 Повторить требования пунктов 8.3.5.7- 8.3.5.14 для остальных МУЗ.

Результаты поверки считаются удовлетворительными, если для каждого значения калибровочного напряжения по каждому каналу регистрируется значение сигнала (в барах), близкое к ожидаемому.

В случае, если при нажатии кнопки «▼» МК регистрации не происходит, необходимо изменить порог запуска и уточнить другие параметры регистрации.

Для каждого значения калибровочного напряжения по каждому каналу рассчитать значение зарегистрированного сигнала Ризм по формуле (5)

1’изм ⁼ Рмлх-Ро,                                     (5)

где Ро - начальный уровень давления.

Полученные значения занести в таблицу 4 протокола.

Вычислить разницу Д (бар) между зарегистрированным и ожидаемым значением сигнала.

Определить приведенную к пределу 20000 бар (при условной чувствительности датчика 1 пКл/бар) погрешность измерения электрических зарядов у (%) по формуле (6)

у=Д/20000'100 %

Результаты поверки занести в протокол. Результаты поверки Аппаратуры считаются удовлетворительными, если приведенная погрешность измерения электрических зарядов по каждому каналу для каждого значения калибровочного напряжения не превышает пределов ±0,2 %.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 9.1 При положительныхрезультарах поверах Довецкихры выа^^^т^ся свддетелсство о поверке установленной формы, на которое наносится знак поверки.

• 9.2 В случае олуицательныа результатов поверки выдается извещение о непригодности к применению.

лист 12, всего листов 12
