УТВЕРЖДАЮ

И.о. директора ФГУП Менделеева»

20)9 г.

Пронин

Государственная система обеспечения единства измерений

СИСТЕМА ИЗМЕРИТЕЛЬНАЯ СИ-СТ13 ДЛЯ ИЗМЕРЕНИЙ ПАРАМЕТРОВ ТУРБОСТАРТЕРОВ И ВОЗДУШНЫХ СТАРТЕРОВ НА СТЕНДЕ 13

Методика поверки

061.470.2019 МП

И.о главного метролога АО «ОД К-Климов»

Д.С, Ильина

2019 г.

СОДЕРЖАНИЕ

Стр.

Введение

тока, соответствующего значениям температуры измеряемой термоэлектрическими преобразователями ХЛ

термопреобразователями сопротивления ГС11)

тока

току

Приложение А. Метрологические характеристики СИ-СТ13

Приложение Б. Значения коэффициента Сткюдсыта-Фишера в зависимости от числа степеней свободы при доверительной вероятности Р- 0,95

Приложение В. Протокол поверки

ВВЕДЕНИЕ

Настоящая методика поверки (далее МП) распространяется на систему измерительную СИ-СТ13 для измерений параметров турбостартеров и воздушных стартеров на стенде №13, зав. № 001 (далее - ИС) и устанавливает периодичность, объем и порядок проведения « первичной и периодической поверки.

ИС подлежит первичной поверке при вводе в эксплуатацию или после ремонта и периодической в процессе эксплуатации.

Допускается проведения поверки отдельных измерительных каналов (далее ИК) и (или) сокращенна числа поверяемых ИК в соответствии с заявлением владельца системы с указанием в свидетельстве о поверке информации об объеме проведенной поверки.

Интервал между поверками - I год.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При первичной и периодической поверке системы выполнить операции, указанные в таблице 1.

Таблица I - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

ЕЮрНИЧПОЙ поверке

первичной поверке

1

2

3

4

Внешний Осмотр

6.1

да

да

Проверка программного обеспечения (ПО)

6.2

да

да

Опробование

63

да

да

Проверка установки способов и параметров поверки

6.4

да

Да

11оверка ИК

7

0jj ределе н и е метрологических характеристик И К давления Количество ИК - 6

7.1

да

да

Определение метрологических характеристик ИК напряжения постоянного тока, соответствующего значениям температуры., измеряемой термоэлектричссними преобразователями ХА по ГОСТ Р 8.585-2001

Количество И К ■ 1

7.2

Да

да

Определение метрологических характеристик ИК температуры (с термопреобразователями сопротивления ТСГГ). Количество ИК - 1!

73

да

да

Oi 1ределение м етрепкни ческ и х характеристик ИК частоты переменного тока. Количество И К ■ 10

7.4

да

да

Определение метрологических характеристик И К вибросксрости. Количество ИК - 6

73

да

да

Продолжение таблицы 1

1

2

3

4

Определение метрологических характеристик ИК силы Количество ИК - 1

7.6

да

да

Определение метрологических характеристик ИК интервала времени. Количество И К - 1

7.7

да

да

Определение метрологических характеристик И К напряжения постоянного тока.

Количество ИК - 6

7.8

Да

да

Определение метрологических характеристик ИК силы постоянного тока. Количество ИК - 6

7.9

да

ла

Определение метрологических характеристик И К сопротивления постоянному току.

Количество ИК - 3

7.10

да

да

Определение метрологических характеристик ИК расхода жидкости Количество ИК - 3

7.1]

да

да

Примечания:

  • 1 Допускается сокращение объема поверки ИС путем не проведения поверки одного или нескольких ИК, в соответствии с требованиями программ испытаний изделий, для измерительного контроля параметров которых ИС предназначена;

  • 2 Допускается независимая поверка каждого ИК. в том числе после ремонта (в объеме первичной), с обязательным указанием об этом в свидетельстве о поверке системы.

2 СРЕДСТВА ПОВЕРКИ
  • 2,1 При приведении поверки должны Применяться основные и вспомогательные среде тиа поверки, указанные в таблице 2.

Таблица 2 - Основные и вспомогательные средства поверки

Помер пункта методики поверки

Наименование и тип (условное обозначение) основного (вспомогательного) средства поверки. Обозначение нормативного документа, рехламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

1

2

Основные средства поверки

7.1.1

Калибратор давления портативный Метрам 501-ПКД-Р, per. № 22307-09: -диапазон воспроизведения полного давления от минус 0,1 Па до 60 МПа, пределы допускаемой приведенной (к В ГТ) погрешности воспроизведения полного давления ±(0,04. ..0,05) %.

  • 7.1.2

  • 7.2

7.5

7.83

7.9

Калибратор-измеритель стандартных сигналов КИСС-03, per. № 20641-00: -диапазон воспроизведения напряжения постоянного тока от 0 до 100 мВ. пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока. ±(0,05+0,0075<U/Uk- 1)} %, где U - верхний предел диапазона воспроизведения напряжения постоянного тока, В, Uk -контролируемое значение воспроизводимой величины, 0;

- диапазон воспроизведения силы постоянного тока от 0 до 22 мА, пределы допускаемой относительной погрешности вое пром заеден ня силы постоянного тока ±((\05-НЦЮ1*(1Лк-1)) %, I - верхний предел диапазона воспроизведения постоянного тока, А. 1к - значение, А.

7.3.2

7.10

Магазин электрических сопротивлений Р4831, per. №38510-08;

-диапазон воспроизведения сопротивления постоянному току от 0,001 Ом до 111111,10 Ом* класс точности 0,02.

7.4

7.7

Генератор сигналов сложной и специальной формы 33250A, per. № 26209-08. диапазон воспроизведения частоты от 1 мкГц до 20 МГц, пределы допускаемой относительной погрешности установки частоты ±2-10'3 Гц.

7.6

Гири специальные массой 10 кг, per. № 48177-11:

- класс точности М ■ , пределы допускаемого отклонения массы ±0,5 г.

7.3.1

Калибратор температуры JOFRA серии RTC-RI58B. per. № 4657641:

- диапазон воспроизведения температуры от минус 30 до 155 ЭС, пределы допускаемой основной абсолютной погрешности воспроизведения температуры ±0,1 °C.

7.3.1

Калибратор температуры JOFRA серии RTC-R700Bper. № 46576-11: -диапазон измерений температуры от 33 до 700 СС, пределы допускаемой основной абсолютной погрешности измерений ± 0,29 °C в диапазоне от 33 да 660 °C и ± 1,69 DC в диапазоне от 660 до 700 СС.

7.8.2

Мультиметр 34401 A, per. № 16500-97:

диапазон измерений напряжения постоянного тока от 0 до 100 В, класс точности 0,005.

Вспомогательные средст ва поверки

7,8,2

Источник питания Б5-71/1 м. per. № 16500-97:

  • - диапазон выходного напряжения oi 0,1 до 30 В, пределы допускаемой абсолютной погрешности ±(0,008 Uycr+0,1 )В;

  • - диапазон выходного тока от 0,1 до 10 А, пределы допускаемой абсолютной погрешности ±(0,02-1макс-0,05) А,

Продолжение таблицы 2

1

2

7.11.3

Ареометр для нефти АНТ-1, per. № 9292-07:

-диапазон измерений плотности нефти и нефтепродуктов от 770 до 830 кг/м3, пределы допускаемой абсолютной погрешности измерений плотности нефти и нефтепродуктов ±0,5 кг/м3.

6.4.1

7.1-7.11

Измеритель влажности и температуры ИВТМ-7. per. № 15500-12:

-диапазон измерений относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности измерений относительной влажности ±2 %;

-диапазон измерений температуры от минус 50 до 120 °C, пределы допускаемой абсолютной погрешность измерения температуры в диапазоне -20 до +60 °C ±0,2 °C, пределы допускаемой абсолютной погрешность измерения температуры в диапазоне -50 до -20 °C и от i60 до + 120 &С ±0,5 °C.

6.4.1

7.1-7.11

Барометр рабочий сетевой БРС-1М-1, per. № 16006-97:

-диапазон измерений абсолютного давления от 600 до 1100 гПа (от 450 до 825 мм рт. ст.); пределы допускаемой абсолютной погрешности измерений абсолютного давления ±33 Па (±0,25 мм рт. ст.).

  • 2.2 Указанные в таблице 2 средства поверки при необходимости могут быть заменены на другие, соответствующие требованиям настоящей методики по точности и диапазону воспроизведения или измерений физических величин.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки ИС необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З), ГОСТ 12.1.019-79, ГОСТ 12.1.030.0-81. ГОСТ 12.1.038-82, ГОСТ 12,1.004-9! и требования безопасности, указанными в технической документации на применяемые эталоны и вс п омогателън ое обору д она н и е.

Кроме того, необходимо соблюдать следующие требования:

  • - к работе но выполнению поверки (калибровки) допускаются липа не моложе 18 лет, прошедшие аттестацию по технике безопасности и промышленной санитарии, ознакомленные с эксплуатационной документацией па ИС, с инструкцией по эксплуатации электрооборудования стенда и с настоящей методикой;

  • - электрооборудование стенда, а также электроизмерительные приборы, используемые в качестве средств поверки, должны быть заземлены, блоки питания должны иметь предохранители номинальной величины;

  • - работы по выполнению поверки ИС должны проводиться по согласованию с липами, ответственными за эксплуатацию испытательного стенда.

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1 Условия окружающей среды;

  • - температура воздуха, ПС (К)......... 20 ±10 (от 283 до 303);

  • - относи тельная влажность воздуха , %...................... ....................................65 ±15;

  • - атмосферное давление, кПа (мм рт. ст).............от ог 84 до 106,7 (630 до 800).

  • 4.2 Питание электронных приборов и ЭВМ:

  • - напряжение питающей сети, В................ 220 ±22;

  • - частота питающей сети, Ги,.................. 50 ±L

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать требованиям, указанным в их руководствах по эксплуатации.

5 ПОДГОТОВКА К ПОВЕРКЕ

При подготовке к поверке проводят следующие работы:

  • - проверить комплектность эксплуатационной документации ИС;

  • - проверить наличие знаков поверки и (или) свидетельств о поверке на рабочие эталоны;

  • - подготовить к работе все приборы и аппаратуру согласно руководства по эксплуатации ИНСИ.425824.000.00РЭ;

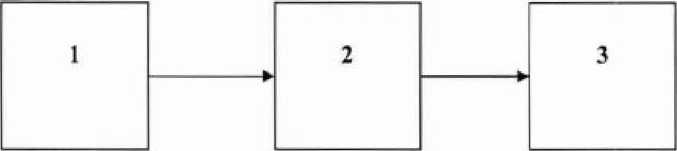

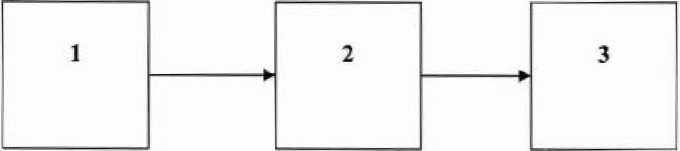

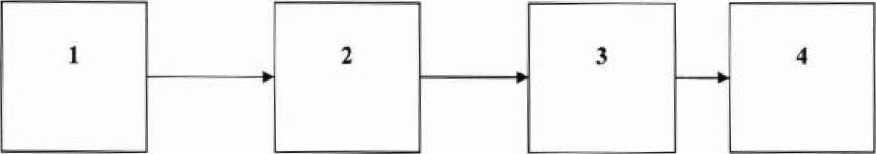

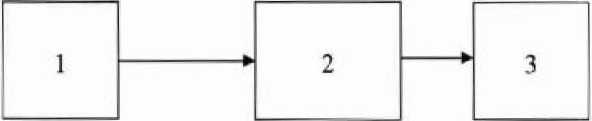

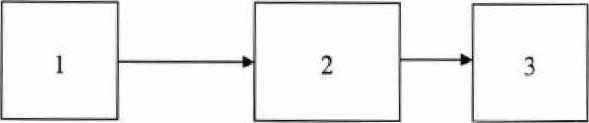

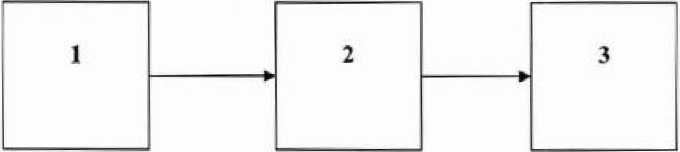

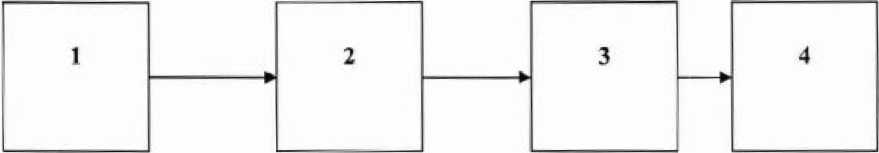

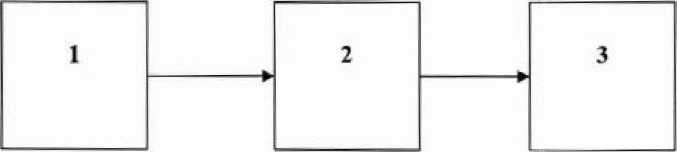

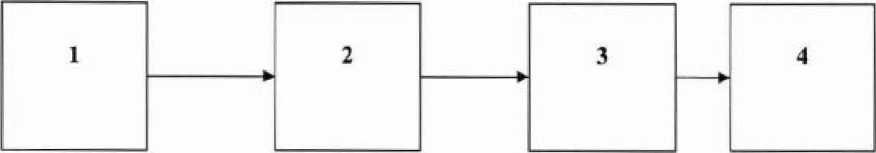

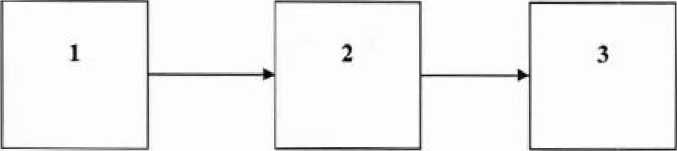

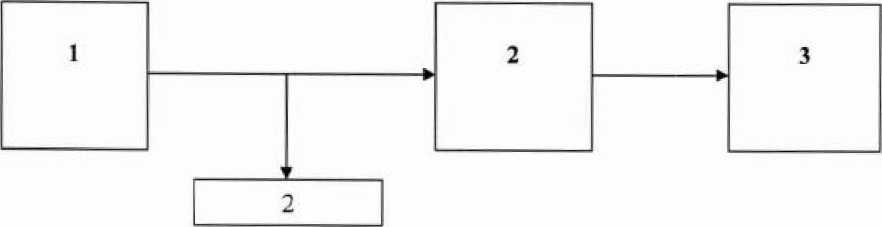

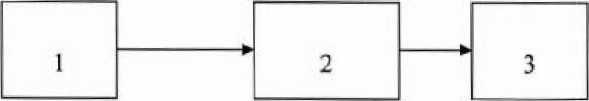

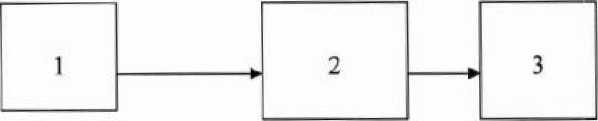

-собрать схему поверки ПК в соответствии с блок-схемой, приведенной в 7.1,1 настоящей методики поверки, и проверить целостность электрических цепей;

  • - обеспечить оперативную связь оператора у монитора с оператором, задающим контрольные значения эталонных сигналов на входе ИК;

  • - включи! ь вентиляцию и освещение в испытательных помещениях;

  • - включить питание ИС, измерительных преобразователен и рабочих эталонов;

  • - создать, проконтролировать и записать в протокол поверки условия проведения поверки

Принятые в документе сокращенные обозначения:

ВИ   - верхний предел измерений;

ИЗ   - измеренное значение;

И К   - измеритель н ы й канал;

ИС - измерительная система;

Ml I - .методика поверки;

MX - метрологические характеристики;

НЗ - нормированное значение;

НСП - неисключенная систематическая погрешность;

НСХП- номинальная статическая характеристика преобразования;

ПК - персональный компьютер;

ПП - первичный преобразователь;

РЭ - рабочий эталон;

СКО - среднее квадратическое отклонение;

СС Д - систем а сбора дани ых;

ТПР - турбинный преобразователь расхода жидкости.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре должно быть установлено:

  • - комплектность ИС в соответствии с формуляром ИНСИ. 425824.000.0D ФО;

  • - отсутствие механических повреждений;

-исправность органов управления (четкость фиксации положения переключателей и кнопок, возможность установки переключателей в необходимое положение);

  • - отсутствие нарушений экранировки линий связи;

  • - отсутствие обугливания и следов коррозии на изоляции внешних токоведущих частей ИС;

  • - отсутствие неудовлетворительного крепления разъемов;

  • - заземление электронных блоков ИС;

  • - наличие и сохранность пломб (согласно сборочным чертежам)

  • 6.1.2 Результаты внешнего осмотра считать положительными, если выполняются вышеперечисленные требования.

6.2 Пронерка программного обеспечении (ПО)
  • 6.2.1 Проверка ПО заключается в проверке загрузки, функционирования и проверке соответствия используемого ПО

  • 6.2.2 Проверка загрузка и функционирования ПО.

  • 6.2,2.1 Подготовить ПС к работе соответствии с руководством по эксплуатации ИНСИ.425824.000.00РЭ;

  • 6.2.2.2 Запустить программную утилиту «Метрология» (рисунок 1) двойным щелчком левой кнопки «мыши» по пиктограмме «Метрология» на рабочем столе АРМ_1.

  • 6.2.2.3 Указать файл конфигурации. Для этого в меню «Файт^Конфигурация» ввести полный сетевой путь к файлу конфигурации ИС klimovl3.xml. При нажатии кнопки «Применить» программа загружает данные из указанного файла. При последующих запусках программы имя и пуль к файлу конфигурации повторно вводить не требуется.

б.2.2.4 Настроить программу «Метрология» и выбрать ИК, по которому необходимо выполнить поверку, из 11ерсчпя ИК (Приложение А).

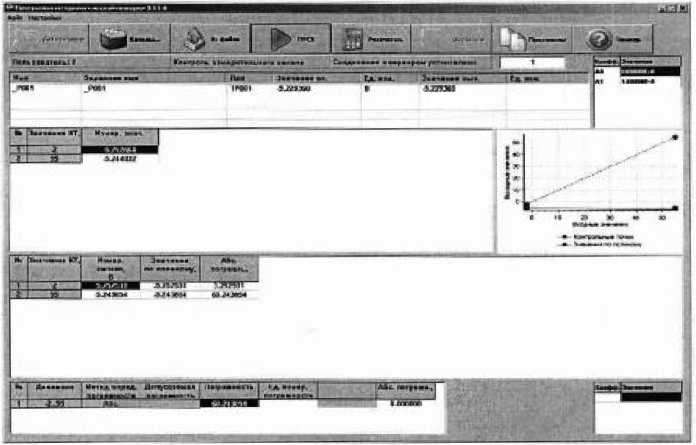

Рисунок 1 - Программное обеспечение поверки

  • 6.22.4.1 Открыть окно «Выбор каналов» (рисунок 2) нажав на значок «Каналы» и добавить выбранный канал (в соответствии с Приложением А) в таблицу «Выбранные каналы» нажав кнопку «Ф».

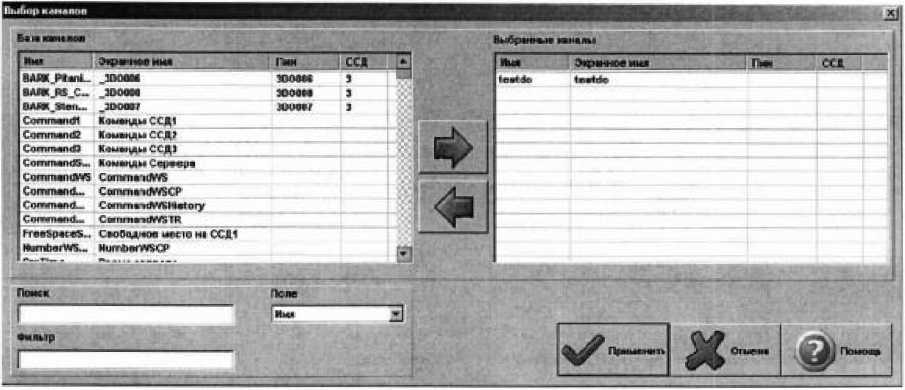

Рисунок 2 - Окно выбора каналов

  • 6.22.4.2 В меню «Насгрейки/Общне» открыть окно «Обшие параметры» (рисунок 3) и выполнить следующие действия:

  • - выбрать операцию «Поверка» из выпадающего списка «Операция»;

  • - выбрать «Канад» из выпадающего списка «Объект»;

  • - установить значение частоты выборки в поле «Частота выборки. Гц», равное «100»;

  • - задать число наблюдений значения сигнала в контрольной точке в поле «Размер выборки», равное «50».

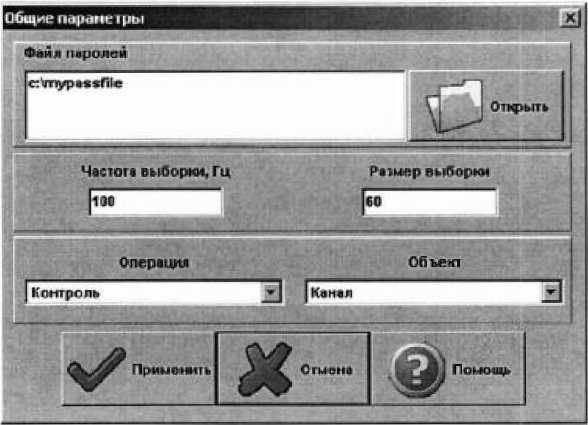

Рисунок 3 - Окно ввода общих параметров

6.2.2.43 Настроить параметры измерений в окне «Параметры измерений» (рисунок 4) выбрав в мелю «Настройки/Измерения»:

- убедиться и отсутствии выбора в ячейке «Циклы»;

- ввести значения контрольных точек сигнала с рабочего эталона, подаваемого на вход поверяемого канала. Ввод возможен как вручную (при нажатии кнопки «Добавить»), гик и автоматически с равными интервалами в заданном диапазоне. Во втором случае вводится значения начальной и конечной точки диапазона измерений данного ИК в соответствии с Приложением А и задается число контрольных точек. После чего нажимается кнопка «Рассчитать».

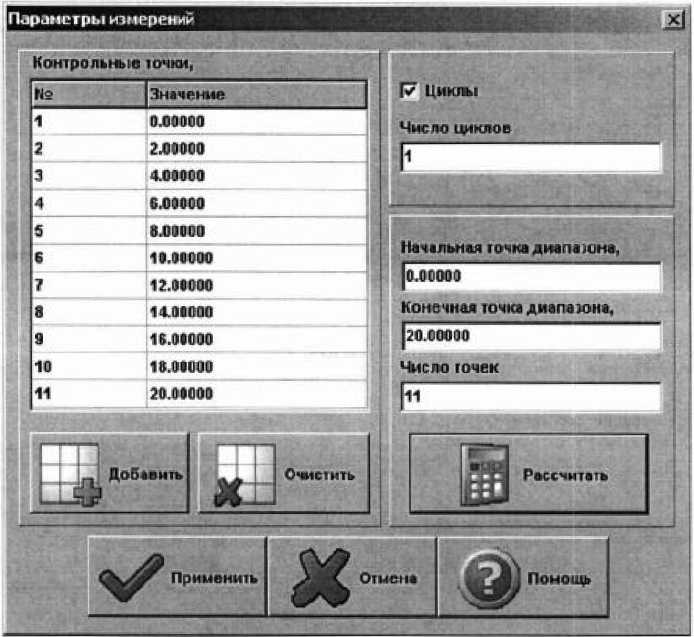

Рисунок 4 - Окно параметров измерений

6 2.2.4.4 Занести параметры рабочего эталона в меню «Настройки/Эталоны». В поле «Выбранные эталоны» отображается перечень файлов с описаниями рабочих эталонов, применяемых в зависимости от выполняемых работ. Для добавления нового СИ нажимается кнопка «Добавить» и выбирается соответствующий файл. Для удаления из списка нажать кнопку «Удалить». Для создания файла описания нового эталонного средства или редактирования имеющегося нажать кнопку «Редактор эталонов».

Ввести следующие параметры:

* «Название» - название рабочего эталона в произвольной форме;

  • - «Заводской №» - заводской номер эталонного средства;

  • - «Поверен до (дата)» - дата очередной поверки рабочего эталона;

  • - «Физическая величина» - наименование физической величины, которую воспроизводит рабочий эталон (напряжение, ток, сопротивление и т.д.);

  • - «Единица измерения» - единица измерения воспроизводимой физической величины;

  • - «Постоянная составляющая погрешности» - неизменяемая часть погрешности рабочего эталона;

  • - «Погрешность» - пределы допускаемой лшрешности эталона;

■«Шаг установки» - шаг минимального дискретного изменения устанавливаемого значения на эталонном средстве;

  • - «Минимальное значение», «Максимальное значение» - пределы установки сигнала на рабочем эталоне.

Нажать кнопку «Сохранить», после чего введённые параметры эталона сохраняются в соответствующем файле.

Примечание - Значения погрешности эталона берутся из паспорта СИ, которое используется как рабочий эталон при поверке ИК, В случае, если у рабочего эталона нормируется только одна из погрешностей, в оставшемся ноле задать «О».

6.2.2.4.5 В меню «Настройки/Расчеты» открыть окно «Параметры расчетов» (рисунок 5) н для каждой контрольной точки указать метод определения погрешности ИК (в соответствии с Приложением А) нажав на соответствующую кнопку:

  • - «В11» от верхнего предела;

  • - «ИЗ» - от измеренного значения;

  • - «Абс.» - абсолютная погрешность измерений.

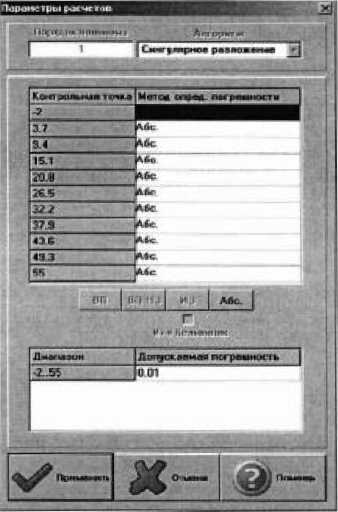

Рисунок 5 - Окно параметров расчетов

6.2.2.46 Задать пределы допускаемой погрешности ИК в соответствии с Приложением А в колонке «Допускаемая погрешность» в окне «Параметры расчетов».

  • 6.2.2.5 Включить рабочий эталон в режиме воспроизведения диапазона измеряемого ИК.

  • 6.2.2.6 Запустить испытания, нажав кнопку «Пуск». В этом случае отображается окно со значением первой контрольной точки (рисунок 6).

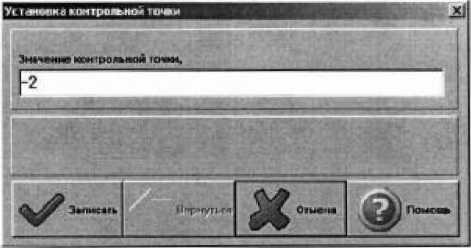

Рисунок 6 - Окно с указанием устанавливаемой контрольной точки

  • 6.2.2.7 Установить соответствующее значение эталонного сигнала на входах ИК. Текущее измеренное значение в этом случае отображается в колонке «Значение вх.» в таблице основного окна программы.

  • 6.2.2.8 Записать значение. Для этот нажать кнопку «Записать». В этом случае текущие значения регистрируются в памяти и будут использованы для дальнейших расчетов. Далее отображается окно с очередной контрольной точкой, которая отрабатывается аналогичным образом. Процедура измерений и записи повторяется до тех пор. пока не будут пройдены все контрольные точки.

  • 6.2.2.9 Нажать кнопку «Готово» и просмотреть результаты измерений. По окончании измерений зарегистрированные данные подвергаются обработке и расчету составляющих погрешностей. Результаты вычислений выводятся в таблице основного окна программы.

  • 6.2.2.10 Для формирования протоколов поверки после ее проведения на главном окне нажать кнопку «Протоколы», После этого в папке, заданной в поле «Папка для сохранения протоколов», автоматически создаются по 2 файла на каждый испытываемый канал. Первый файл формата «XLS» содержит сведения об измерительном канале, эталонах, условиях поверки, результатов вычислений погрешностей. Второй файл формата «ТХТ» содержит в себе исходные измеренные данные без обработки,

6 2.2. II ПО «Метрология» предусматривает проведение поверки всех типов ИК в соответствии с Приложением А настоящей МП, а обработка результатов поверки реализована в соответствии с п. 8.

  • 6.2,3 Проверка контрольных сумм исполняемого кода (цифрового идентификатора) ПО СИ-СТ13.

  • 6.2.3.1 Идентификацию ПО ИС осуществлять путем проверки идентификационных данных (признаков) программных компонентов ПО ИС, отнесенных к метрологически значимым.

  • 6.2.3.2 Для проверки контрольной суммы исполняемого кода (цифрового идентификатора) ПО необходимо:

- навести курсор манипулятора на пиктограмму «ARM.exe», представленную на рисунке 7. Нажав левую клавишу манипулятора, запустить ПО «ARM.exe»;

Рисунок 7 - Значок ПО «ARM.exe»

- в открывшемся меню ПО «ARM.exe» выбрать с помощью манипулятора пункт «Проверка подлинности», как на рисунке 8.

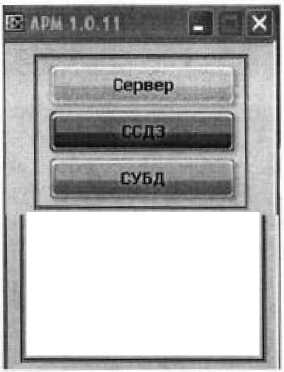

Рисунок 8 - Меню ПО «ARM.exe»

- при выборе пункта «Проверка подлинностидолжно появиться окно «Проверка подлинности метрологически значимой части ПО АСУТП-И», как на рисунке 9.

Рисунок 9 - Рабочая область модуля

«Проверка подлинности метрологически значимой части ПО ЛСУТП-И»

- на определение контрольных сумм файлов отводится время по истечении, которого программный модуль должен отобразить информацию о вычисленной контрольной сумме (см. рисунок 10);

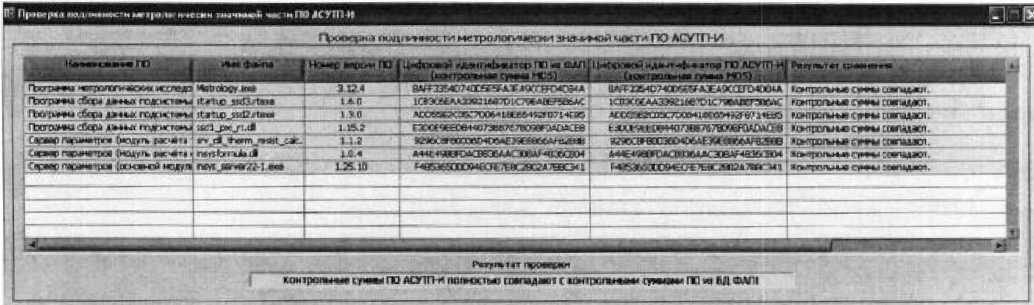

Рисунок 10 - Рабочая область модуля «Проверка подлинности метрологически значимей части ПО АСУТП-И» с вычисленными контрольными суммами файлов

- в таблице 3 перечислены файлы ПО, версия ПО, и рассчитанная контрольная сумма;

- сверить рассчитанные контрольные суммы с контрольными суммами, указанными л таблице 3.

Таблица 3 - Идентификационные данные на метрологически значимую часть ПО

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор 110 (контрольная сумма исполняемого кода)

Алгоритм вычисления илентифика тора ПО

Сервер параметров (основной модуль)

insys server22-

1 .exe

не ниже

1.25.10

F4b53650dd94ecfe7e8c28

02a7bbc341

MD5

Сервер параметров (модуль расчета формул)

insystbrmula.dll

нс ниже

1.0.4

i44e49bbfdacb83 баас 30 8 af4836cb04

MD5

Сервер параметров (модуль расчета температуры термометров сопротивления)

srv dll_therm_resi st_calc.dll

не ниже

1.1.2

9296c8f80036d4d6ae39e

8866af82b8b

MD5

Программа сбора данных подсистемы №1 (основной модуль)

ssdl_pxi_rt.dll

не ниже

1.15.2

e3d0e9ecd84407388767b

098 iDadace8

MD5

Программа сбора данных подсистемы №2 (основной модуль)

startup_ssd2.rtexe

не ниже

13.0

add55e2c05c7d06418e65

49218714eb5

MD5

Программа сбора данных подсистемы №3 (основной модуль)

startup ssd3.rtexc

не ниже

1.6.0

Icb3c6eaa33921687dlc7

9babef5 Ьбас

MD5

Программа метрологи ческих исследований

Metrology.exe

не ниже

3.12.4

8aff3354d740d5e5fa3ea9

ccefd4d84a

MD5

  • 6.2.4 Результаты проверки ПО считали положительными, если ПО загружается, правильность функционирования ПО подтверждено и при проверке контрольных сумм исполняемого кода значения рассчитанной контрольной суммы совпадают со значениями, приведенными в таблице 3.

63 Опробование

  • 6.3.1 При опробовании проверить правильность функционирования ИС.

Для этого выбрать 3 любых ИК. Загрузить компьютерную программу по п.6.2. Подать на вход ИК с помошью рабочего эталона минимальное значение физического параметра или имитирующею сигнала, а также значения равные 0,5 ВПи 1,0 ВП (3 контрольных точки) и наблюдать результаты измерений на экране монитора.

  • 63.2 Убедиться в правильности функционирования. Правильность функционирования проверяется выполнением следующего критерия:

max |xi - х| < Д,

где xi - задаваемые эталонные значения физического параметра в к-той контрольной точке (1=3);

х — выведет1ый на экране монитора результат измерений физического параметра в i-той контрольной точке;

Д * предел допускаемой абсолютней noipemHocTH ИК.

6,3.3 Проверка правильности функционирования ИС считать выполненной, если результаты наблюдений удовлетворяют требованиям п.6.3.2,

6.4 Проверка установки способов и параметров поверкн
  • 6.4.1 Во время проверки подтверждаются выполнение требований к параметрам окружающей среды в помещениях испытательного бокса пультовой согласно раздела 4 настоящей МП.

  • 6.4.2 Во время проверки подтверждается возможность установки способов и параметров поверки СИ-СТ13:

  • - проверка возможности установки комплектного или поэлементного поверки ИК;

  • - проверка возможности выбора и установки числа ступеней измерений, числа циклов измерений и числа измерений на каждой ступени;

  • - проверка установки алгоритма определения погрешности; абсолютной, относительной, при веденной к ВП или к НЗ;

  • - проверка возможности проведения поверки и получения формы протокола поверки для ИК из состава СИ-СТ13.

  • 6.4.3 Поверка И К комплектным способом (с первичным преобразователем) проводится в следующей последовательности:

  • - установить с помощью РЭ в диапазоне поверки последовательно i контрольных точек (ступеней) входной величины от х/ до xi (прямой ход) и i контрольных точек входной величины от xi до xJ (обратный ход);

  • - на каждой ступени при прямом и обратном ходе провести m отсчетов измеряемой величины. В результате в памяти компьютера запоминаются массивы значений выходной величины при прямом ходе и Zw; при обратном ходе, где

  • 1 - номер ступени (контрольной точки);

m - номер отсчета (число измерений) в каждой контрольной точке.

Примечание - Для ИК с пренебрежимо малой погрешностью вариации допускается обратные ходы градуировки не проводить. Первая и последняя контрольные точки, как правило, должны совпадать с началом н концом диапазона (поддиапазона) измерений (воспроизведения).

  • 6.4.4 Подход к выбору количества ступеней и количества наблюдений (число измерений) при проведении поверки ИК в общем виде изложен а методических указаниях МИ 187-86, МИ 188-86.

  • 6.4.5 С учетом рекомендаций методических указаний МИ 187-86, МИ 188-86, а также исходя из опыта применения средств и методов измерений, близких к используемым в СИ-СПЗ, могут быть приняты следующие значения параметров i, т:

■ для ИК при первичной поверке />5; w>2; при периодической поверке: i >5; т >/.

  • 6.4.6 Поверка И К поэлементным способом проводится  н следующей

последовательности:

  • - выполнить поверку электрической части ИК без первичного преобразователя выполняется (комплексного компонента ИК) в последовательности, изложенной в п. 6.4.3 для комплектного способа поверки, с целью определения погрешности измерений;

  • - выполнить поверку первичных преобразователей (датчиков) для чего отсоединить разъем подключения датчика к электрической части ИК, демонтировать датчик и поместить его в тару для дальнейшей автономной поверки по утвержденным методикам. Датчик признается годным к применению в составе поверяемого ИК, если его максимальная погрешность, определенная по результатам поверки, находится в допускаемых пределах. В противном случае датчик бракуется и направляется в ремонт или подлежит замене;

- определить суммарную погрешность ИК используя формулы расчета согласно раздела 8 настоящей методики.

  • 6.4.7 Результаты поверки ИК полученные комплектным или поэлементным способом считать положительными, если погрешность, определенная по результатам поверки, находится в допускаемых пределах в соответствии Приложения А, в противном случае ИС или его часть бракуется и направляется в ремонт.

  • 6.4.8 Результаты проверки способов и параметров поверки считать положительными, если выполняются требования п.п. 6.4.1.. ,6.4.7.

  • 7 ПОВЕРКА ИК

7.1 Определение метрологических характеристик ИК давлении
  • 7.1.1 Комплектная позерка ИК давления

  • 7.1.1.1 Блок-схема комплектной поверки ИК давления приведена на рисунке 11.

  • 1 - РЭ- калибратор давления портативный Метран 501-ПКД-Р;

  • 2  первичный преобразователь давления;

  • 3- ССД;

  • 4- ПК

Рисунок 11 - Блок-схема комплектной поверки ИК давления

  • 7.1.1.2 Поверку проводить в следующей последовательности:

-отсоединить вход первичного преобразователя от измерительной манометрической магистрали испытательного стенда и соединить его с РЭ;

-загрузить ПО, задавая на РЭ значения давлений в диапазоне измерений ИК 1-6, согласно раздела «ИК давления» Приложения А, пронести измерения и выполнить обработку результатов в соответствии с пунктами разделов 6.2-6,4.

7.1.13 Результаты поверки ИК считать положительными, если значения погрешности ИК 1-6 находятся в допускаемых пределах, приведенных в разделе «ИК давления», Приложения Л. В противном случае ИС бракуется и направляется в ремонт.

  • 7.1.2 Поэлементная поверка ИК давления

  • 7.1.2.1 Блок-схема поэлементной поверки ИК давления приведена на рисунке 12.

  • 1 * РЭ - калибратор-измеритель стандартных сигналов КИСС-03;

  • 2 - ССД;

  • 3 - ПК

Рисунок 12 - Блок-схема поэлементной поверки ИК давления

  • 7.1.2.2 Поверку проводить в следующей последовательности;

  • - выполнить автономную поверку датчика давления, входящего с состав ИК, по его методике поверки;

-определить погрешность измерений электрической части ИК для чего отсоединить электрический кабель от преобразивателя давления и вместо преобразователя подключить с помоецью жгута-переходника к кабелю калибратора-измерителя стандартных сигналов КИСС-03;

-загрузить ПО, задавая на РЭ значения силы постоянного тока в диапазоне от 4 до 20 мА провести измерения и выполнить обработку результатов в соответствии с пунктами разделов 6.2-64. ИК 1 -6;

  • - выполнить расчёт суммарной погрешности ИК 1-6 в соответствии с п. 8.4.2 настоящей методики.

  • 7.1.2.3 Результаты поверки ИК считать положительными, если значения суммарной погрешности ИК 1-6 находятся в допускаемых пределах, приведенных в разделе «ИК давления», Приложения А. В противном случае ИС бракуется и направляется в ремонт.

  • 7.2 Определение метрологических характеристик ИК напряжения постоянного тока, соответствующего значениям температуры от термоэлектрического преобразователя ХА

  • 7.2.1 Блок-схема поверки ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА приведена на рисунке 13.

  • 1 - РЭ - калибратор-измеритель стандартных сигналов КИСС-03;

  • 2 - ССД;

  • 3 - ПК.

Рисунок 13 - Блок-схема поверки ИК напряжения постоянного тока, соответствующего значениям температуры от термоэлектрического преобразователя ХА

  • 7.2.2 11оверку проводить в следующей последовательности:

-отсоединить электрический кабель от терм о преобразователя ХА и вместо термопреобразователя подключить с помощью жгута-переходника к этому кабелю калибратор-измеритель стандартных сигналов КИСС-03;

-загрузить ПО, задавая на РЭ значения напряжения постоянного тока в диапазоне от О до 37,326 мВ, соответствующего значениям температуры в диапазоне от 0 до 900 °C, согласно раздела «ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА» Приложения Л, провести измерения и выполнить обработку результатов в соответствии с пунктами разделов 6,2-6.4.

  • 7.2.3 Результаты поверки ПК считать положительными, если значения погрешности ИК 7 находятся в допускаемых пределах, приведенных в разделе «ИК напряжения постоянного тока. соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА», Приложения А. В противном случае ИС бракуется и направляется в ремонт.

73 Определение метрологических характеристик ИК температуры (с термопреобразователямн сопротивления ТСП)
  • 7.3.1 Комплектная поверка ИК температуры (с термопреобразовагелями сопротивления ТСП)

  • 7.3.1.1 Блок-схема комплектной поверки ИК температуры (с термопреобразоватслями сопротивления ТСП) приведена на рисунке 14.

  • 1 - РЭ - калибратор температуры JOFRA серии RTC-R158В и серии RTC-R700B;

  • 2 - термо преобразователь сопротивления (ТСП);

  • 3- ССД;

  • 4- ПК

Рисунок 14 - Блок-схема комплектной поверки ИК температуры (с термопреобразоватслями сопротивления ТСП)

  • 7.3.1.2 Поверку проводить в следующей последовательности:

  • - отсоединить (демонтировать) термопрсобралователь сопротивления от установочного гнезда трубопровода;

  • - вставить термопреобразователь сопротивления в гнездо РЭ;

  • - загрузить ПО, задавая на РЭ значения температур в диапазоне измерений для ИК 8-18, согласно раздела «ИК температуры (с терм о преобразователям и сопротивления ТСП)» Приложения А, провести измерения и выполнить обработку результатов в соответствии с пунктами разделов 6 2-6.4.

  • 7.3.1.3 Результаты поверки ИК считать положительными, если значения погрешности ИК 8-18 находятся в допускаемых пределах, приведенных в разделе «ИК температуры (с терм о преобразователям и сопротивления ТСП)», Приложения А. В проливном случае ИС бракуется и направляется а ремонт.

  • 7.3.2 Поэлементная поверка ИК температуры (с термопреобразователями сопротивления ТСП)

  • 7.3.2.1 Блок-схема по элементной поверки ИК температуры (с терм о преобразователями сопротивления ТСП) приведена на рисунке 15.

  • 1 - РЭ - магазин электрических сопротивлений Р4831;

  • 2 - ССД;

3-ПК.

Рисунок 15 - Блок-схема поэлементной поверки ИК температуры (с термопрсобразоватслямн сопротивления ТСП)

  • 7.3,2.2 Поверку проводить в следующей последовательности:

-выполнить автономную поверку термо преобразователя сопротивления ГСП, входящего с состан ПК, по его методике поверки;

  • - определить погрешность измерений электрической части ИК для чего отсоединить электрический кабель or гермопреобразователя сопротивления ’ГСП и вместо термопреобразоватеяя сопротивления ТСП подключить с помощью жгуга-персходника к кабелю магазин электрических сопротивлений Р4831;

  • - загрузить ПО, задавая на РЭ значения электрического сопротивления в диапазоне от 80,00 до 195,57 Эм, провести измерения и выполнить обработку результатов в соответствии с пунктами разделов 6.2-6Д для ИК 8-18;

Примечание: Значения эталонного сопротивления в контрольных точках термопреобразоватеяя сопротивления брать согласно ГОСТ 6651-2009 ПСХ 100П Ro = 100 Ом, платиновый ТС с а - 0,00391 °C'1, для значений температур от -50 до +250 °C.

-выполнить расчёт суммарной погрешности для ИК 8-18 в соответствии с п. 8.4.1 настоящей методики.

  • 73,2.3 Результаты поверки ИК считать положительными, сели значения погрешности ИК8-18 находятся в допускаемых пределах, приведенных в разделе «ИК температуры (с термояреобразоьачелямн сопротивления ТСП)», Приложения А, В противном случае ИС бракуется и направляется в ремонт.

7.4 Определение метрологических характеристик ИК частоты переменного тока
  • 7.4,1 Блок-схема поверки ИК частоты переменного тока приведена на рисунке 16.

1 - РЭ - генератор сигналов произвольной формы 33250А;

  • 2- ССД;

  • 3- ПК.

Рисунок 16 - Блок-схема поверки ИК частоты переменного тока

  • 7.4.2 Поверку проводить в следующей последовательности:

  • - отсоединить электрический кабель от датчика частоты вращения и вместо датчика к этому кабелю подключить с помощью жгута-переходника генератор сигналов произвольной формы 33250А;

  • - загрузить ПО, задавая на РЭ значения частоты переменного тока в диапазоне согласно раздела «ПК частоты переменного тока» Приложения А, провести измерения и выполнить обработку результатов в соответствии с пунктами разделов 6.2-6.4.

  • 7.4.3 Результаты поверки ИК считать положительными, если значения погрешности ИК 19-28 находятся в допускаемых пределах, приведенных в разделе «ИК частоты переменного тока». Приложения А. В противном случае ИС бракуется и направляется в ремонт.

7.5 Определение метрологических характеристик ИК виброскорости
  • 7.5.1 Блок-схема поверки ИК виброскорости приведена на рисунке 17.

  • 1 - РЭ - калибратор-измеонтель стандартных сигналов КИСС-03;

  • 2 - ССД;

3-ПК.

Рисунок 17 - Блок-схема поверки ИК виброскорости

  • 7.5.2 Поверку проводить в следующей последовательности:

  • - автономную поверку аппаратуры измерения роторных вибраций ИВ-Д-СФ-ЗМ-З и нибропреобразователей по их методике поверки;

-определить погрешность измерений электрической части ИК для чего отсоединить электрический кабель от аппаратуры измерения роторных вибрации ИВ-Д-СФ-ЗМ-З и вместо аппаратуры измерения роторных вибраций ИВ-Д-СФ-ЗМ-З подключить с помощью жгута-переходника к кабелю калибратор-измеритель стандартных сигналов КИСС-03;

  • - загрузить ПО, задавая на РЭ значения напряжения постоянного тока в диапазоне от 0 до 5 В, провести измерения л выполнить обработку результатов в соответствии с пунктами разделов 6.2-6.4, для И К 29-34;

-выполнить расчет суммарной погрешности ИК 29-34 в соответствии с п. 8,4.3 настоящей методики.

  • 7.5.3 Результаты поверки ИК считать положительными, если значения суммарной погрешности ИК 29-34 находятся в дипускаемых пределах, приведенных в разделе «ИК виброскорости», Приложения А. В противном случае ИС бракуется и направляется в ремонт.

7.6 Определение метрологических характеристик ИК силы
  • 7.6.1 Блок-схема поверки ИК силы приведена на рисунке 18.

  • 1 — РЭ - гири специальные массой 10 кг;

  • 2 - гидротормоз Froude Hoffman;

3-ССД;

  • 4 - ПК.

Рисунок 18 ■ Блок-схема поверки ПК силы

  • 7.6.2 Поверку проводить в следующей последовательности:

  • - загрузить ПО, задавая гирями специальными массой 10 кг значения силы в диапазоне измерений аг 0 до 784,53 II (от 0 до 80,0 кгс) для ИК 35, согласно раздела «ИК силы» Приложения Л, провести измерения и выполнить обработку результатов в соответствии с пунктами разделов Й.2-6.4 для ИК 35;

  • - при выполнении процедуры поверки следовать следующему регламенту;

  • 1) Перед началом поверки выполнить нагрузку гирями специальными массой 10 кг от нуля до Бмах и без выдержки разгрузить;

  • 2) Задавая последовательность контрольных ступеней нагруаки/разгруэкн от пуля до Мтах (прямой ход) и от Мтах до нуля (обратный ход), останавливаться на каждой точке не менее чем на 15 сек провести регистрацию показаний,

Примечание: При осуществлении нафучки/разгрузки не допускать переход через контрольные точки и вотврата к ним с противоположной стороны. В случае такого перехода следует раз грузи п/иагрузить ИК до значения силы, предшествующей данной контрольной точке, после чего нагрузитъ/разгрузить ИК и выйти на необходимую контрольную точку с нужной стороны.

7.63 Результаты поверки ИК силы считать положительными, если значения погрешности ИК 35 находится в допускаемых пределах, приведенных в разделе «ИК силы», Приложения А. В противном случае ИС бракуется и направляется в ремонт.

7.7 Определение метрологических характеристик ИК интервалов времени
  • 7.7.1 Блок-схема поверки ИК интервалов времени приведена на рисунке 19.

  • 1 - РЭ - генератор сигналов произвольной формы 33250А;

  • 2 - Полупроводниковое реле DEK.-OE-5DCZ24DC/JOOKHZ;

  • 3- ССД;

  • 4- ПК

Рисунок 19 - Блок-схема поверки ИК интервалов времени

  • 7,7.2 Поверку проводить в следующей последовательности:

-отключив входные контакты полупроводникового реле DEK-OE-5DC/24DC/I00KHZ, установлен!юго в кроссовом шкафу 2, подключить на их место с помощью жгута переходника подключить генератор сигналов произвольной формы33250Л;

- загрузить ПО, задавая на РЭ значения напряжения переменного тока равного 5 В с полупсриодами колебания, соответствующими интервалам времени в диапазоне от 0 до 120 с согласно раздела «ИК интервалов времени» Приложения А. провести измерения и выполнить обработку результатов в соответствии с пунктами разделов 6.2-6.4 для ИК 36.

  • 7.7,3 Результаты поверки ИК интервалов времени считать положительными, если значение абсолютной погрешности измерений находится в допускаемых пределах, в соответствии с требованиями для ИК 6 раздела «ИК интервалов времени» Приложения А. В противном случае ИС бракуется и направляется в ремонт.

7.8 Определение метрологических характеристик ИК напряжения постоянно! о тока
  • 7.8.1 Поверка И К напряжения постоянною тока включает в себя поверку ИК:

  • - напряжения постоянного тока в диапазоне иг 0 до 30 В (ИК 37-39);

  • - напряжения постоянного тока в диапазоне от минус 0 до 50 мВ (ИК 40-42).

  • 7.8.2 Блок-схема поверки ИК напряжения постоянного тока в диапазоне от 0 до 30 В приведена на рисунке 20.

  • 1 - источник питания Б5-71/1 м;

  • 2 - РЭ - мультиметр 34401 А;

  • 3 - ССД;

  • 4-ПК

Рисунок 20 - Блок-схема поверки ИК напряжения постоянного тока в диапазоне от 0 до ЗОВ

  • 7.8.2.1 Поверку проводить в следующей последовательности:

-подключить на вход ИК с помощью жгута-переходника источник питания постоянного тока Б5-71 /1м;

-загрузить ПО, задавая от источника питания Б5-71/1м напряжение постоянного тока, при этом контроль задаваемого напряжения производить РЭ в диапазоне от 0 до 30 В. согласно раздела «ПК напряжения постоянного тока» Приложения А для ИК 37-39, провести измерения и выполнить обработку результатов в соответствии с пунктами разделов 6.2-6,4.

  • 7.8.2.2 Результаты поверки ИК напряжения постоянного тока считать положительными, если значение приведенной по1решности измерений находится в допускаемых пределах, н соответствии с требованиями для ИК 37-39 раздела «ИК напряжения постоянного тока», Приложения А. В противном случае ИС бракуется и направляется в ремонт.

7.83 Блок-схема поверки ИК напряжения постоянного тока в диапазоне от 0 до 50 мВ приведена на рисунке 21.

  • 1 - РЭ - калибратор-измеритель стандартных сигналов КИСС-03;

  • 2 - ССД;

3-ПК.

Рисунок 21 - Блок-схема поверки ИК напряжения постоянного тока в диапазоне от 0 до 50 мВ

  • 7.83.1 Поверку приводить в следующей последовательности:

  • - подключить с поменцью жгута-переходника на вход ИК калибратор-измеритель стандартных сигнален КИСС-03;

  • - загрузить НО, задавая на РЭ значения напряжения постоянного тока в диапазоне от 0 до 50мВ, согласно раздела «ИК напряжения постоянного тока» Приложения А для ИК 40-42, провести измерения и выполнить обработку результатов в соответствии с пунктами разделов 6.2-6А

  • 7.83.2 Результаты поверки ИК считать положительными, если значения погрешности приведенной к ВП для ИК 40-42 находятся в допускаемых пределах, приведенных в разделе «ИК напряжения постоянного тока». Приложения А В противном случае ИС бракуется и направляется в ремонт.

Примечание: допускается использовать результаты поверки ИК 40-42 для организации ИК вне рамок системы СИ-СТ13 с учетом использования 11П утвержденного типа (выходной сигнал в диапазоне от 0 до 50 мВ) с действующими свидетельствами о поверке.

7.9 Определение метрологических характеристик ИК силы постоянного тока
  • 7.9.1 Поверка ИК силы постоянного тока включает в себя поверку ИК:

  • - силы постоянного тока в диапазоне от 0 до 1000 А (ИК 43);

  • - силы постоянного тока в диапазоне от 4 до 20 мА (ИК 44-48).

  • 7.9.2 Блок-схема поверки ИК силы постоянного тока в диапазоне от 0 до 1 000 А приведена на рисунке 22,

  • 1 - РЭ - калибратор-измеритель стандартных сигналов КИСС-03;

  • 2 - ССД;

  • 3 - ПК.

Рисунок 22 - Блок-схема градуировки ИК силы постоянного тока в диапазоне от 0 до 1000 А

  • 7.9.2.1 Поверку проводить в следующей последовательности:

- выполнить автономную поверку шунта измерительного стационарного 75ШИСВ. 1 по установленной методике;

-определить погрешность измерений электрической части ИК для чего отсоединить электрический измерительный кабель от шунта измерительного стационарного 75ШИСВ.1 и вместо шунта подключить с помощью жгута-переходника к этому кабелю калибратор-измеритель стандартных сигналов КИСС-03;

-загрузить Г1О, задавая на РЭ значения напряжения постоянного тока в диапазоне от О до 75 мВ провести измерения и выполнить обработку результатов в соответствии с пунктами разделов 6.2-Б.4, ИК 43;

- выполнить расчёт суммарной погрешности ИК 43 в соответствии с п. 8.4.4 настоящей методики.

  • 7,9.2.2 Результаты поверки ИК считать положительными, если значения приведенной суммарной погрешности измерений находятся в допускаемых пределах, приведенных в разделе «ИК силы постоянного тока», Приложения А для ИК 43. В противном случае ИС бракуется и направляется в ремонт.

  • 7.9.3 Блок-схема поверки ИК силы постоянного тока в диапазоне от 4 до 20 мА приведена на рисунке 23.

  • 1 - РЭ - калибратор-измеритель стандартных сигналов КИСС-03;

  • 2 - ССД;

  • 3 - ПК.

Рисунок 23 - Блок-схема градуировки И К силы постоянного тока в диапазоне от 4 до 20 мА

  • 7.9.3.1 Поверку проводить в следующей последовательности:

  • - подключить с помощью жгута-нереходника на вход ИК калибратор-измеритель стандартных сигналов КИСС-03;

  • - загрузить ПО, задавая на РЭ значения напряжения постоянного тока в диапазоне от 4 до 20 мА, согласно раздела «ИК напряжения постоянного тока» Приложения А для ИК 44-48, провести измерения и выполнить обработку результатов в соответствии с пунктами разделов 6.2-6А

  • 7.9.3.2 Результаты поверки ИК считать положительными, если значения погрешности приведенной к ВП для ИК 44-48 находятся в допускаемых пределах, приведенных в разделе «ИК силы постоянного тока», Приложения А. В противном случае ИС бракуется и направляется в ремонт.

Примечание: допускается использовать результаты поверки ИК 44-48 для организации ИК вне рамок системы СИ-СТ13 с учетом использования ПП утвержденного типа (выходной сигнал в диапазоне от 4 до 20 мА) с действующими свидетельствами о поверке.

7.10 Определение метрологических характеристик ИК сопротивления постоянному току
  • 7.10.1 Блок-схема поверки ИК сопротивления постоянному току приведена на рисунке 24.

1 - РЭ - магазин электрических сопротивлений Р4831;

  • 2- ССД

  • 3- ПК.

Рисунок 24 - Блок-схема поверки ИК сопротивления постоянному гику

  • 7.10.2 Поверку проводить в следующей последовательности:

  • - подключить с помощью жгута-переходника на вход ИК магазин электрических сопротивлений Р4831;

  • - загрузить ПО, задавая на РЭ значения сопротивления постоянному току в диапазоне от 80,00 да 195.57 Ом, согласно раздела «ИК сопротивления постоянному току» Приложения Л для ИК 49-51, провести измерения и выполнить обработку результатов в соответствии с пунктами разделов 6.2-6.4.

Примечание: значения эталонного сопротивления в контрольных точках термопреобразователя сопротивления брать согласно ГОСТ 6651-2009 НСХ 100П (R< - 100 Ом, платиновый ТС с а - 0,00391 °C'1), для значений температур от -50 до +250 “С.

  • 7.10.3 Результаты поверки ИК считать положительными, если значения относительной погрешности для ИК 49-51 находятся в допускаемых пределах, приведенных в разделе «ИК сопротивления постоянному току». Приложения Д. В противном случае ИС бракуется и направляется в ремонт.

Примечание: допускается использовать результаты поверки ИК 49-51 для организации ИК вне рамок системы СИ-СТ13 с учетом использования ПП утвержденного типа Ю0П (Ro= 100 Ом, платиновый ТС с« = 0,00391 °C'1) с действующими свидетельствами о поверке.

7.11 Определение метрологических характеристик ИК расхода жидкости
  • 7.11.1 Поверка ИК расхода жидкости включает в себя поверку ИК:

  • - расхода (прокачки) масла (ИК 52);

  • - расхода топлива (ИК 53,54).

  • 7.11.2 Поверку ИК 52 проводить в следующей последовательности:

  • - автономпую поверку по установленным методикам преобразователен расхода;

-определение относительной погрешности ИК 25 (Юм), частоты переменного тока, соответствующей частотам вращения датчика расхода согласно п. 7.4 настоящей МП;

  • - расчет суммарной погрешности измерений приведенной к ВП для ИК 52 расхода жидкости выполнить в соответствии с п. 8.4,2 настоящей методики.

  • 7.11.2.1 Результаты поверки ИК 52 считать положительными, если значения погрешности измерений находятся в допускаемых пределах в соответствии с требованиями раздела «ИК расхода жидкости» для ИК 52, Приложения А. В противном случае ИС бракуется и направляется в ремонт.

  • 7.11.3 Поверку ИК 53,54 проводить в следующей последовательности;

  • - автономную поверку по установленным методикам преобразователей расхода;

-определить относительную погрешности ИК 23 и 24  (Ют1,Ют2), частоты

переменного тока, соответствующей частотам вращения датчика расхода согласно п. 7.4 настоящей Ml I;

  • - определить абсолютной погрешности ПК 15 (tr), температуры топлива на входе в ТС согласно п. 7.3 настоящей МП;

  • - определить погрешность измерений ареометра для измерения плотности топлива (данные о пределах допускаемой погрешности измерений взять из действующего свидетельства о поверке на ареометр);

  • - расчет суммарной погрешности измерений приведенной к 13П для ИК 53,54 расхода жидкости выполнить в соответствии с п. 8.4.2 настоящей методики;

-расчет относительной суммарной погрешности измерений для ИК 53,54 расхода жидкости выполнить в соответствии с п. 8.4.5 настоящей методики.

  • 7.11.3.1 Результаты поверки ИК 53,54 считать положительными, если значения погрешности измерений находятся в допускаемых пределах в соответствии с требованиями раздела «ИК расхода жидкости» для ИК 53,54, Приложения А. В противном случае ИС бракуется и направляется в ремонт.

8 ОБРАБОТКА РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты измерений, полученные при определении метрологических характеристик ИК, обрабатывают с помощью встроенных в программное обеспечение алгоритмов в следующем порядке.

  • 8.1 Нахождение и исключение грубых промахов.

При нормальном законе распределения результатов наблюдений грубые промахи исключают в соответствии с указаниями ГОСТ 8.736 для случая, когда неизвестно генеральное среднее квадратическое отклонение (СКО) и генеральное среднее при уровне значимости а=0,05,

В случае, когда факт появления грубого промаха установлен достоверно, его отбраковка проводится оператором на стадии просмотра результатов наблюдений при поверке.

  • 8.2 Определение индивидуальной функции преобразования. Вычисляется среднее значение результатов измерений измеренной величины на каждой i-той ступени:

. 2>.

- *

Определяется индивидуальная функция преобразования в виде степенного полинома:

где        _ коэффициенты аппроксимирующей функции преобразования

Вычисляется среднее значение результатов измерений измеренной величины с учетом функции преобразования на каждой i-той ступени:

т ,                                                                (3)

где Ул0 + а^( + +

Для каждой i-той ступени вычисляют оценку систематической составляющей погрешности Дс)-:

Определяется границы систематических погрешностей 0, измеренной величины:

0,          + Д2с1                                                                     !

(5)

где Д'о - абсолютная погрешность рабочею эталона.

Вычисляется оценка среднего квадратического отклонения измеренной величины S, (Л ) на каждой i-тоЙ ступени:

(6) Оцениваются границы суммарной абсолютной погрешности Л, измеренной величины на каждой i-тойступени следующим образом:

0,

К =

Определить

  • (7)

  • (8)

(9)

Если К > 8, то Л, = ©,

Если К < 0.8, то А, = / - S, (Д')

г ■?,(*)+о,

(10)

5,(Д‘) +

К

где t - коэффициент Стыидента, который определяется при доверительной вероятности Р = 0,95 для числа степеней свободы т-1 в соответствии с ГОСТ 8.736-2011, Приложение Б.

  • 8.3 Определение погрешности измерений при комплектной поверке

где |А,| - модуль абсолютного значения погрешности измерений в г сечении;

А - максимальное значение абсолютной погрешности измерении ИК.

  • 8.3.2 Определение приведенной к ВП (НЗ) погрешности измерений ИК:

(12)

где у - значение приведенной погрешности измерений ИК;

А - максимальной значение абсолютной погрешности измерении ИК; %, - значение ВП или НЗ физической величины

  • 8.3.2 Определение относительной погрешности измерений ИК:

£ =                                                           (13)

■г.

где о(| - значение относительной погрешности измерений;

Д„ - значение абсолютной погрешности измерений;

Хп-измеренное значение физической величины.

  • 8.4 Определение погрешности ИК при поэлементной поверке

  • 8.4.1 Определение суммарной абсолютной погрешности измерений ИК:

    (14)

    (15)

Л D Леса + Дпп т

где: Лпи-погрешность первичного преобразователя;

Дад- погрешность измерительного канала, включающего ССД и ПК; Д„ - значение суммарной абсолютной погрешности измерений.

  • 8.4.2 Определение суммарной приведенной погрешности ИК:

7п ~ Г ссд 4 у я t

где у j - приведенная погрешность измерений первичного преобразователя; у еед приведенная погрешность ИК, включающего ССД и ПК.

8,43 Приведенная к ВП погрешность ИК измерений виброскорости

(16)

где: уд - приведенная погрешность вибропреобрачователя. Определяется по МИ 1873;

7 ил - приведенная погрешность ИК, включающего ССД и ПК:

7в1_ приведенная погрешность аппаратуры измерения виброскорости, Определяется по методике поверки ЖЯИУ.421431.003 МП.

  • 8.4.4 Определение приведенная к ВП погрешность ИК силы постоянного тока

(17)

где; у ш - приведенная погрешность шунта. Определяется по КОСТ 8.497;

У «л - приведенная погрешность ИК, включающего ССД и ПК.

8.43 Определение О1носительной погрешности измерений ИК массового расхода топлива:

где <Утяр - относительная погрешность преобразователей расхода ТПР-4;

о/ - относительная основная по1решность ИК частоты электрических сигналов преобразователей расхода (протокол поверки ИК Fqt);

Ji • относительная погрешность измерений температуры топлива:

<5р - относительная погрешность измерений плотности топлива.

9ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Результаты первичной и периодической поверки заносятся в Протокол поверки (приложение В).

  • 9.2 При положительных результатах поверки оформляется свидетельство о поверке.

ИС считается прошедшей поверку с положительными результатами при выполнении следующих требований:

  • - ИС функционирует нормально, неисправности и дефекты, препятствующие выполнению операций поверки и последующей эксплуатации, отсутствуют;

• основные технические характеристики ИС соответствуют РЭ и другим нормативным документам:

  • - метрологические характеристики соответствуют требованиям настоящей методики Поверки.

  • 9.3 При отрицательных результатах поверки применение системы запрещается, оформляется извещение о непригодности к применению с указанием причин,

  • 9.4 При поверке отдельных ПК из состава системы в свидетельство о поверке заносится информация о конкретных И К, прошедших поверку,

  • 9.5 Знак поверки наносится на свидетельство о поверке.

Ведущий инженер

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

С.И, Чурилов

Приложение А

к Методике поверки 061.470.2019 МП (информационное)

Метрологические характеристики CII-CT13

Наименование характеристики

Значение

Кол-во ИК

ИК давления №№1-6

1 Диапазон измерений избыточного давление воздуха за компрессором (Рк). МПа (кгс/см2)

от 0 до 0,39 (от 0 до 4,0)

1

Пределы допускаемой, приведенной к нормирующему значению (НЗ). погрешности измерений избыточного давления воздуха за компрессором, %

±0,5 (НЗ=0,20 МПа (2 кгс/см2))

2 Диапазон измерений избыточного давления топлива на входе в ТС (Рт вх) МПа (кгс/см2)

от 0 до 0,39 (от 0 до 4,0)

1

Пределы допускаемой, приведенной к НЗ, погрешности измерений избыточного давления топлива на входе в ТС, %

±1,0(НЗ=0,29 МПа

(3,0 кгс/см2))

3 Диапазон измерений избыточного давления масла в нагнетающей магистрали изделия (Рм), МПа (кгс/см2)

от 0 до 0,39 (от 0 до 4,0)

1

Пределы допускаемой, приведенной к НЗ, погрешности измерений избыточного давления масла в нагнетающей магистрали изделия, %

±1,0 (НЗ=0,29 МПа (3,0 кгс/см2))

4 Диапазон измерений избыточного давления масла в системе смазки муфты свободного хода (Рм мех) МПа (кгс/см2)

dt 0 до 0,039

(от 0 до 0,40)

1

Пределы допускаемой, приведенной к НЗ, погрешности измерений избыточного давления масла в системе смазки муфты свободного хода, %

±1,0(НЗ=0,029

МПа

(0.30 кгс/см’))

5 Диапазон измерений избыточного давления воздуха перед воздушным клапаном СВ (Р1), МПа (кгс/см2)

от 0 до 0,59 (отОдо 6,0)

1

Пределы допускаемой, приведенной к НЗ, погрешности измерений избыточного давления воздуха перед воздушным клапаном СВ, %

±1,0 (НЗ=0,49 МПа

(5,0 кгс/см2))

6 Диапазон измерений избыточного давления воздуха перед сопловым аппаратом СВ (Р2), МПа (кгс/см2)

от 0 до 0,39 (от Одо 4,0)

1

Пределы допускаемой, приведенной к НЗ, погрешности измерений избыточного давления воздуха перед сопловым аппаратом СВ, %

±1,О(НЗ=О,29 МПа

(3,0 кгс/см2))

ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА №7

7 Диапазон измерений напряжения постоянного тока, соответствующего значениям температуры газа (Utr,), мВ

отО до 37,326

1

Диапазон значений индицируемой температуры газа, °C

от 0 до 900

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, соответствующего значениям температуры газа, выраженной в единицах индицируемой температуры, ЦС

±1,5

Номинальная статическая характеристика преобразования

ТХА (К) по ГОСТ Р

8.585-2001

ИК температуры (с термопреобразователями сопротивления ТСП) №№8-18

8 Диапазон измерений температуры воздуха на входе в СВ (1в йхсв), °C

от 100 до 250

1

Наименование характеристики

Значение

Кол-во ик

Пределы допускаемой абсолютной погрешности измерений температуры воздуха на входе в СВ, °C

±3,5

9-14 Диапазон измерений температуры воздуха на входе в ТС (tex 1 цвхб) , “С

от -30 до 150

6

Пределы допускаемой абсолютной погрешности измерений температуры воздуха на входе в ТС, qC

±1,0

15 Диапазон измерений температуры топлива на входе в ТС От), °C

от -30 до +90

1

Пределы допускаемой абсолютной погрешности измерений температуры топлива на входе в ТС, °C

±2,0

16 Диапазон измерений температуры масла на входе в ТС (гм вх) °C

от 0 до 200

1

Пределы допускаемой абсолютной погрешности измерений температуры масла на входе в ТС, °C

±2,0

17 Диапазон измерений температуры масла на выходе из ТС (Дм вых), °C

от 0 до 200

1

Пределы допускаемой абсолютной погрешности измерений температуры масла на выходе из ТС, °C

±2.0

18 Диапазон измерений температуры масла в системе смазки муфты свободного хода (tM мех), °C

от 0 до 200

1

Пределы допускаемой абсолютной погрешности измерений температуры, °C

±2,0

ПК частоты переменного тока №19-28

19-22 Диапазон измерений частоты переменного тока, соответствующей частоте вращения ротора турбокомпрессора, свободной турбины и выводного вала ТС (fnc, fcr, Гвв тс, Гвв св), Гц

от 20 до 1500

4

Пределы допускаемой относительной погрешности измерений частоты переменного тока, соответствующей частоте вращения ротора турбокомпрессора, свободной турбины, выводного вала ТС и выводного вала СВ, %

+0,1

23-25 Диапазон измерений частоты переменного тока, соответствующей частоте вращения датчика расхода (ГОт1, Ют2, ГОм), Гц

от 50 до 500

3

Пределы допускаемой относительной погрешности измерений частоты переменного тока, соответствующей частоте вращения датчика расхода, %

±0.1

26-28 Диапазон измерений частоты переменного тока (fl -fl), Гц

от 20 до 1500

3

Пределы допускаемой относительной погрешности измерений частоты переменного така, %

±0,1

ИК виброскороста №29-34

29-34 Диапазон измерений виброскорости корпуса ТС (Втк1, Вот], Ввв1, Втк2, Вст2, Ввв2), мм/с

от 0 до 100

6

Пределы допускаемой, приведенной к верхнему пределу (ВП), погрешности измерений виброскорости корпуса ТС, %

±12

Наименование характеристики

Кол-во

Значение        rjir

ИК

ИК силы №35

35 Диапазон измерений силы, соответствующей значениям крутящего момента, в диапазоне от 0 до 640 Нм

(стОдо 65,26 кгс м) (Fmkp), Н (кгс)

от 0 до 784.53 (от 0 до 80,0)

1

Пределы допускаемой, приведенной к ВП, погрешности измерений силы, соответствующей значениям крутящего момента, в диапазоне от 0 до 392,27 Н включ.

(от 0 до 40 кгс включ.), %

±0,5

Пределы допускаемой относительном погрешности измерений силы, соответствующей значениям крутящего момента, в диапазоне св. 392,27 до 784,53 Н (cr. 40.0 до 80,0 кгс), %

±0,5

ИК интервалов времени №36

36 Диапазон измерений интервала времени (т), с

от 0 до 120

1

Пределы допускаемой абсолютной погрешности измерений интервала времени, с

±0,1

ИК напряжения постоянного тока №37-42

37-39 Диапазон измерений напряжения постоянного тока в цени электростартера (Ucr), на штепсельном разъеме командного агрегата СВ (Пэкм) и бортсетн (Убе), В

пт 0 до 30

3

Пределы допускаемой, приведенной к ВП, погрешности измерений напряжения постоянного тока в цепи электростартера, на штепсельном разъеме командного агрегата СВ и бортсети, %

±1,5

40-42 Диапазон измерений напряжения постоянного тока (IJ1-U3). мВ

от 0 до 50

3

Пределы допускаемой, приведенной к ВП, погрешности измерений напряжения постоянного тока, %

±0,2

ИК силы постоянного тока №43-48

43 Диапазон измерений силы постоянного тока запуска вспомогательной силовой установки (ВСУ) (кт). А

от 0 до 1000

1

Пределы допускаемой, приведенной к ВП, погрешности измерений силы постоянного тока запуска ВСУ, %

±2,0

44-48 Диапазон измерений силы постоянного тока (11-15). мА

от 4 до 20

5

Пределы допускаемой, приведенной к ВП, погрешности измерений силы постоянного тока, %

±0,05

ИК сопротивления постоянному току №■

9-51

49-51 Диапазон измерений сопротивления постоянному току (R1-R3), Ом

от 80.00 до 195,57

3

Пределы допускаемой относительной погрешности измерений сопротивления постоянному току, %

±0,15

ИК расхода жидкост и №52-54

52 Диапазон измерений расхода (прокачки) масла (Wm), л/ч

от Одо 480

1

Пределы допускаемой, приведенной к ВП, погрешности измерений расхода (прокачки) масла, %

±3

53,54 Диапазон измерений расхода топлива (Сгг 1 Стт2), кг/ч

от 30 до 70

2

Пределы допускаемой, приведенной к ВП, погрешности измерений расхода топлива в диапазоне от 30 до 50 кг/ч, %

±0,5

Пределы допускаемой относительной погрешности измерений расхода топлива в диапазоне от 50до 70 кг/ч, %

±0,5

Приложение Б

к Методике поверки 061.470.2019 МП

(справочное)

ЗНАЧЕНИЯ

коэффициента Стьюдснта-Фишсра в зависимости

от числа степеней свободы при доверительной вероятности Р= 0,95

Число степеней свободы

2ml-1

Доверительная вероятность Р=0,95

Число степеней свободы 2пт1-1

Доверительная вероятность Р=0,95

1

12,706

18

2,103

2

4,303

19

2,093

3

3,182

20

2,086

4

2,776

21

2,080

5

2,571

22

2,074

6

2,447

23

2,069

7

2,365

24

2,064

8

2,306

25

2,060

9

2,262

26

2,056

10

2,228

27

2,052

11

2,201

28

2,048

12

2,179

29

2,045

13

2,160

30

2,042

14

2,145

40

2,02!

15

2,131

60

2,000

16

2,120

120

1.980

17

2,110

-

Приложение 8

к Методике поверки 061,470,2019 МП

(рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ №. ..

(к свидетельству о поверке №...)

  • 1 Наименование и тип средства измерений:

Система измерительная СИ-СТ 13 для измерений параметров турбостартеров и воздушных стартеров на стенде 13, зав. № 001. per. № в ФИФ..........

(номер знака и дата предыдущей поверки, при наличии)

  • 2 Вид поверки: ..........

  • 3 Дата поверки:..........

  • 4 Средства поверки:

(наименование, заводской номер, диапазон измерений (воспроизведения), ширешность, номер и срок действия свидетельства о поверке)

  • 5 Условия поверки:

Температура окружающего воздуха,*С...........

Относительная влажность воздуха. % ............

Атмосферное давление.,мм. рт. ст...................

  • 6 Методика поверки

В соответствии с методикой поверки 061.470.2019 МП.

  • 7 Результат ппнерки

    • 7.1 Внешний осмотр -.........

    • 7.2 Загрузка и проверка программного обеспечения -.........

    • 7.3 Опробование -.........

    • 7.4 Проверка установки способов и параметров поверки -.........

  • 7.4 Определение метрологических характеристик -........

  • 7.5 Поиерка ИК. Результаты определения метрологических характеристик и рабочие материалы, содержащие данные по погрешности ИК, приведены в приложении к настоящему протоколу.

  • 7.6 Расчет погрешностей ИК выполнялся в соответствии с методикой поверки 061.470.2019 МП.

  • 8 Заключение

Погрешности измерений ИК измерительной системы СИ-СТ13 для измерений параметров турбостартеров и воздушных стартеров на стенде 13, зав. № 001, не превышают пределов допускаемой погрешности измерений.

Дата очередной поверки -.........

Поверитель ___________________ __

(ФИО)

34

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
