Руководство по эксплуатации «Комплексы измерительные «КОНТУР-1» (РЭ K1.000.000.000 РЭ)

О. Москаленко

марта 2017 г.

Утверждаю

(в части раздела 6 «Методика поверки») Технический директор

ООО «ИЦРМ»

Комплексы измерительные «КОНТУР-1» Руководство по эксплуатации

К1.000.000.000 РЭ

2017 г.

Содержание

• 1 Описание и работа

  • 1.1 Назначение изделия

  • 1.2 Основные технические данные

  • 1.3 Состав изделия

  • 1.4 Маркировка

  • 1.5 Упаковка...

• 2 Требования безопасности........................................................................................7

• 3 Подготовка изделия к использованию по назначению и использование

изделия...

• 3.1 Меры безопасности при подготовке изделия к использованию по назначению и при

использовании изделия

• 3.2 Порядок подготовки изделия к использованию

по назначению

• 3.3 Порядок использования изделия по назначению.......................................................................9

• 4 Техническое обслуживание

• 5 Текущий ремонт

• 6 Методика поверки

  • 6.1 Вводная часть

  • 6.2 Операции поверки

  • 6.3 Средства поверки

  • 6.4 Требования к квалификации поверителей

  • 6.5 Требования безопасности

  • 6.6 Условия поверки

  • 6.7 Подготовка к поверке

  • 6.8 Проведение поверки

  • 6.9 Оформление результатов поверки

• 7 Хранение

• 8 Транспортирование

• 9 Гарантии изготовителя

• 10 Свидетельство о приемке

Настоящее руководство по эксплуатации К 1.000.000.000 РЭ предназначено для изучения устройства, принципа действия, основных технических характеристик, правил эксплуатации, транспортирования, хранения, устанавливает методику поверки при выпуске из производства и ремонта и периодической поверке в процессе эксплуатации комплекса измерительного "КОНТУР-1" и является основным документом, которым необходимо пользоваться при его обслуживании.

Комплекс измерительный "КОНТУР-1" изготавливается согласно ТУ-26.51.43-001-03801675-2016.

• 1 Описание и работа

  • 1.1 Назначение изделия

    • 1.1.1   Комплекс измерительный "КОНТУР-1", ТУ-26.51.43-001-03801675-2016, (в дальнейшем именуемый - комплекс) используется в работах по электромагнитной диагностике заземляющих устройств и предназначен для измерений действующего значения генерируемого переменного напряжения в режиме холостого хода и действующего значения генерируемого переменного тока в нагрузке.

    • 1.1.2 Комплекс является переносным оборудованием.

1.2. Основные технические данные

• 1.2.1 Основные технические данные комплекса приведены в таблице 1.

Таблица!

Продолжение таблицы 1

• 1.2.2 Время установления рабочего режима комплекса не более 2 мин.

• 1.2.3 Продолжительность непрерывной работы комплекса не менее 8 час.

• 1.2.4 Средняя наработка на отказ комплекса не менее 3000 час.

• 1.2.5 На жидкокристаллическом цифровом индикаторе ВЫХОДНЫЕ ПАРАМЕТРЫ в процессе работы отображаются значения генерируемой частоты, измеренных действующих значений генерируемого переменного напряжения и тока, а так же полного сопротивления внешней нагрузки, подключенной к генератору.

• 1.2.6 Комплекс функционирует, сохраняет внешний вид и параметры во время и после воздействия на него внешних влияющих факторов, значения которых указаны в таблице 2.

Таб ли ца2

* Включение комплекса после длительного пребывания его при температуре ниже 5 °C разрешается после предварительной выдержки в течение 4 час при температуре от 5 °C до 35 °C.

• 1.3 Состав изделия

• 1.3.1 В состав комплекса входят составные части и документация, приведенные в таблице 3.

ТаблицаЗ

• 1.3.2 Комплекс функционально состоит из трех основных составных частей: генератора МБ 1000, К 1.100.000.000, измерителя напряжения МБ 1000, К1.200.000.000, и регистратора МБ1000, К1.300.000.000.

• 1.3.3 Генератор МБ 1000, К 1.100.000.000, предназначен для создания в объекте испытаний напряжения и силы переменного тока заданной частоты, а также для измерения действующего значения напряжения и силы переменного тока.

• 1.3.4 Измеритель напряжения МБ 1000, К1.200.000.000, предназначен для измерения действующего значения напряжения на объекте испытаний на заданной частоте в диапазонах частот работы генератора.

• 1.3.5 Регистратор МБ1000, К1.300.000.000, предназначен для определения в условных единицах наличия переменного магнитного поля от 0 до 1999 в диапазоне х 1 и от 0 до 199,9 в диапазоне х 100.

• 1.4 Маркировка

• 1.4.1 Маркировка комплекса содержит:

• - условное обозначение комплекса и условное обозначение составной части комплекса;

• - наименование предприятия-изготовителя;

• - номер комплекса в системе нумерации предприятия-изготовителя.

• 1.4.2 Маркировка нанесена на таблички, одна прикреплена на крышке корпуса генератора МБ 1000 (в дальнейшем именуемого - генератор), вторая - на задней панели измерителя напряжения МБ 1000 (в дальнейшем именуемого - измеритель), третья - на задней панели регистратора МБ 1000 (в дальнейшем именуемого - регистратор).

• 1.4.3 На датчик напряженности магнитного поля (в дальнейшем именуемый - датчик) прикреплена табличка, на которой нанесено условное обозначение регистратора и номер комплекса в системе нумерации предприятия-изготовителя.

• 1.5 Упаковка

• 1.5.1  Комплекс упакован в тару, обеспечивающую его сохранность при транспортировании и хранении.

• 1.5.2 Руководство по эксплуатации вложено вместе с генератором.

• 2 Требования безопасности

  • 2.1 Комплекс соответствует требованиям безопасности по ГОСТ 22261.

  • 2.2 Изоляция между соединенными входными цепями сетевого питания и корпусом выдерживает в течение 1 мин воздействие напряжения переменного тока 1,5 кВ (среднее квадратическое значение) частотой 50 Гц.

  • 2.3  Электрическое сопротивление изоляции между корпусом и входными электрическими цепями сетевого питания - не менее 10 МОм.

• 3 Подготовка изделия к использованию по назначению и использование изделия

  • 3.1 Меры безопасности при подготовке изделия к использованию по назначению и при использовании изделия

    • 3.1.1 К работе с комплексом допускаются лица, изучившие настоящее руководство по эксплуатации.

  • 3.2 Порядок подготовки изделия к использованию по назначению

    • 3.2.1 При подготовке комплекса к использованию необходимо выполнить следующие операции:

• - при работе корпус генератора должен быть заземлен проводом заземления;

ВНИМАНИЕ! РАБОТА БЕЗ ЗАЗЕМЛЕНИЯ ЗАПРЕЩАЕТСЯ!

• - проверить соответствие состава комплекса приведенному в таблице 3 настоящего руководства по эксплуатации;

• - при подготовке генератора к использованию необходимо выполнить следующие операции:

а) проверить положение переключателя СЕТЬ генератора, он должен находиться в положении О:

б) включить сетевой шнур генератора в сеть питания;

в)  установить на генераторе переключатель СЕТЬ в положение I. На

жидкокристаллическом цифровом индикаторе ВЫХОДНЫЕ ПАРАМЕТРЫ (далее - индикатор) будут отображены значения частоты F -      1, напряжения

U ~ 2, тока I - 3 и шкала показаний мощности - 4. При включении генератор всегда будет находиться в 1 диапазоне (А);

ВЫХОДНЫЕ ПАРАМЕТРЫ

г) вращать плавно ручку U и убедиться в том, что значение напряжения на индикаторе изменяется;

д) нажать и отпустить ручку U, генератор переводится в режим мА. На индикаторе значение напряжения сбрасывается в ноль. Вращать ручку U по часовой стрелке, убедиться в том, что и в режиме мА генератор выдает выходное напряжение;

е) нажать и отпустить ручку U, генератор переводится в режим А. Вращать ручку U по часовой стрелке, убедиться в том, что и в режиме А генератор выдает выходное напряжение;

ж) нажать и отпустить ручку F, на индикаторе появится одна из рабочих частот, генерируемых генератором. После каждого нажатия ручки F ее вращением по/против часовой стрелки убедиться, что происходит изменение частоты;

и) установить на генераторе переключатель СЕТЬ в положение О. На индикаторе будет отсутствовать любая информация;

к) включить сетевой шнур генератора в сеть питания;

- при подготовке измерителя и регистратора к использованию необходимо выполнить следующие операции:

а) переключатель включения питания измерителя и регистратора должен находиться в положении О;

б) установить на измерителе переключатель включения питания в положение I. На индикаторе измерителя должны установиться нули;

в) установить на измерителе переключатель включения питания в положение БАТ. На индикаторе измерителя должны установиться цифры в диапазоне 075-100, что соответствует напряжению батареи от 7,5 В до 10 В. В противном случае необходимо произвести замену батареи питания.

Для замены батареи питания измерителя необходимо:

• 1) открыть крышку батарейного отсека корпуса измерителя;

• 2) извлечь элемент питания из батарейного отсека измерителя и заменить его;

• 3) закрыть крышку батарейного отсека;

• 4) произвести проверку' в соответствии с требованиями п. в;

г) установить на измерителе переключатель включения питания в положение О;

д) установить на регистраторе переключатель включения питания в положение I. На индикаторе измерителя должны установиться нули;

е) установить на регистраторе переключатель Н в положение х 100;

ж) установить на регистраторе переключатель включения питания в положение БАТ, На индикаторе регистратора должны установиться цифры в диапазоне от 7,5 В до 10 В, в противном случае необходимо произвести замену батареи питания.

Для замены батареи питания регистратора необходимо:

• 1) открыть крышку батарейного отсека корпуса регистратора;

• 2) извлечь элемент питания из батарейного отсека регистратора и заменить его;

з) закрыть крышку батарейного отсека;

• 4) произвести проверку в соответствии с требованиями п. ж;

и) установить на регистраторе переключатель включения питания в положение О.

ВНИМАНИЕ’ ПРИ ХРАНЕНИИ ИЗМЕРИТЕЛЯ В ТЕЧЕНИЕ ДВУХ МЕСЯЦЕВ И БОЛЕЕ НЕОБХОДИМО ИЗЪЯТЬ БАТАРЕЮ ПИТАНИЯ ИЗ КОРПУСА РЕГИСТРАТОРА И ИЗМЕРИТЕЛЯ.

• 3.3 Порядок использования изделия по назначению

  • 3.3.1 Комплекс работает в двух режимах:

• - режим 1 - режим измерения действующего значения напряжения и силы переменного тока на объекте испытаний;

• - режим 2 - режим индикации магнитного поля на объекте испытаний.

• 3.3.2 При работе комплекса в режиме 1 необходимо выполнить следующие операции:

а) включить сетевой шнур генератора в сеть питания;

ВНИМАНИЕ! ПРИ РАБОТЕ КОРПУС ГЕНЕРАТОРА ДОЛЖЕН БЫТЬ ЗАЗЕМЛЕН ПРОВОДОМ ЗАЗЕМЛЕНИЯ. РАБОТА БЕЗ ЗАЗЕМЛЕНИЯ ЗАПРЕЩАЕТСЯ!

б) установить на генераторе переключатель СЕТЬ в положение I;

в) установить на генераторе, кратковременно нажимая ручку F, требуемую частоту работы генератора (57 Гц, 263 Гц и 523 Гц). Проконтролировать показания на индикаторе генератора;

г) установить на измерителе переключатель включения питания в положение I;

д) установить на измерителе переключателем F, Гц выбранную для работы частоту генератора (57 или 263, или 523);

ВНИМАНИЕ! ВЫБРАННАЯ ЧАСТОТА РАБОТЫ ГЕНЕРАТОРА ДОЛЖНА СОВПАДАТЬ С ЧАСТОТОЙ РАБОТЫ ИЗМЕРИТЕЛЯ.

е) установить переключатель измерителя U в положение 10.00 В;

ж) присоединить к вилке измерителя разъем кабеля измерительного, вторые концы которого зажимами типа "крокодил" присоединить к клеммам ВЫХОД генератора;

и) установить вращением ручки U генератора на индикаторе генератора напряжение в пределах от 9 В до 10 В. Вращением ручки F генератора по/против часовой стрелки добиться максимального значения напряжения на табло измерителя. Таким образом достигается точное совпадение частоты генератора с частотой измерителя;

к) установить на измерителе переключатель включения питания в положение О, а на генераторе переключатель СЕТЬ - в положение О;

л) подключить к клеммам ВЫХОД генератора с помощью проводов подключения объект испытаний;

м) подсоединить измеритель с помощью кабеля измерительного к выбранным точкам на объекте испытаний;

н) установить на измерителе переключатель включения питания в положение I, а на генераторе переключатель СЕТЬ - в положение I;

п) вращая по часовой стрелке ручку U на генераторе, установить необходимый ток, контролируя его величину на табло ВЫХОДНЫЕ ПАРАМЕТРЫ. Отображение полного сопротивления цепи нагрузки Z - 5 появится по достижении током нагрузки величины 50 мА;

ВЫХОДНЫЕ ПАРАМЕТРЫ

р) установить на измерителе необходимый диапазон измерения переключателем U, зафиксировать показания на табло измерителя. При превышении входным напряжением выбранного диапазона более чем в два раза, на табло измерителя появится 1, что свидетельствует о необходимости переключения диапазона измерителя;

ВНИМАНИЕ! ПРИ ПРЕВЫШЕНИИ ОТДАВАЕМОЙ В НАГРУЗКУ МОЩНОСТИ 50 ВА ГЕНЕРАТОР АВТОМАТИЧЕСКИ ОТКЛЮЧАЕТ НАГРУЗКУ, А НА ИНДИКАТОРЕ ГЕНЕРАТОРА ПОЯВИТСЯ НАДПИСЬ - ПЕРЕГРУЗКА.

с) установить на измерителе переключатель включения питания в положение О, а на генераторе переключатель СЕТЬ - в положение О;

т) отключить генератор и измеритель от объекта испытаний;

у) отключить сетевой шнур генератора от сети.

Качество контуров заземления определять в соответствии с требованиями "Методических указаний по контролю состояния заземляющих устройств электроустановок" РД 153-34.0-20.525-00.

• 3.3.3 При работе комплекса в режиме 2 необходимо выполнить следующие операции:

а) включить сетевой шнур генератора в сеть;

ВНИМАНИЕ! ПРИ РАБОТЕ КОРПУС ГЕНЕРАТОРА ДОЛЖЕН БЫТЬ ЗАЗЕМЛЕН ПРОВОДОМ ЗАЗЕМЛЕНИЯ. РАБОТА БЕЗ ЗАЗЕМЛЕНИЯ ЗАПРЕЩАЕТСЯ!

б) установить на генераторе переключатель СЕТЬ в положение I;

в) установить на генераторе, кратковременно нажимая ручку F, требуемую частоту работы генератора (523 Гц или 993 Гц.). Проконтролировать показания на индикаторе генератора;

г) установить на генераторе, кратковременно нажимая ручку U, 1 диапазон (А) измерения действующего значения генерируемого переменного тока в нагрузке на клеммах ВЫХОД;

д) подключить к клеммам ВЫХОД генератора с помощью проводов подключения объект испытаний;

е) установить в объекте испытаний, вращая на генераторе ручку U по часовой стрелке, желаемое значение тока, отображаемое на индикаторе генератора;

ж) подсоединить розетку соединительного кабеля к вилке датчика;

и) соединить сборные элементы ручки-держателя. Пропустить сквозь осевое отверстие ручки-держателя соединительный кабель, привинтить датчик к ручке-держателю;

к) подсоединить розетку соединительного кабеля к вилке регистратора;

л) установить на регистраторе переключатель включения питания в положение I;

м) установить на регистраторе переключатель F, Гц в положение, соответствующее выбранной частоте генератора (523 или 993);

н) установить датчик на провод, соединяющий генератор с объектом испытания так, чтобы его плоскость ориентировалась вдоль провода;

п) установить на регистраторе переключатель И в нужный диапазон измерения (х 1 или х 100). При превышении выбранного диапазона более чем в два раза, на табло регистратора появиться 1, что свидетельствует о необходимости переключения диапазона регистратора так, чтобы не было перегрузки. Вращением ручки F генератора по/против часовой стрелки добиться максимального значения на табло измерителя. Таким образом достигается точное совпадение частоты генератора с частотой регистратора:

Качество контуров заземления определять в соответствии с требованиями "Методических указаний по контролю состояния заземляющих устройств электроустановок" РД 153-34.0-20.525-00.

р) установить на регистраторе переключатель включения питания в положение О, а на генераторе переключатель СЕТЬ - в положение О;

с) отсоединить розетку соединительного кабеля от вилки регистратора;

т) разобрать ручку-держатель;

у) отсоединить розетку соединительного кабеля от вилки датчика;

ф) отключить объект от генератора;

х) отключить сетевой шнур генератора от сети.

• 4 Техническое обслуживание

  • 4.1 Техническое обслуживание комплекса проводится один раз в шесть месяцев.

  • 4.2 При проведении технического обслуживания необходимо:

а) очистить генератор и измеритель от пыли салфеткой ТУЗ 1-835-75;

б) протереть все разъемы салфеткой, смоченной спиртом этиловым ректификованным техническим сорта «экстра» ГОСТ 18300 (расход спирта на одну протирку - 10 г).

• 5 Текущий ремонт

5.1 Перечень возможных неисправностей в процессе использования изделия по назначению и рекомендации по действиям при их выявлении приведен в таблице 4. Таблица4

6. Методика поверки

• 6.1 Вводная часть

Настоящая методика поверки распространяется на комплексы измерительные «КОНТУР-1» (далее - комплексы) и устанавливает методику их первичной и периодической поверок.

На первичную поверку следует предъявлять комплекс, принятый отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, до ввода в эксплуатацию и после ремонта.

На периодическую поверку следует предъявлять комплекс в процессе эксплуатации и хранения, который был подвергнут регламентным работам необходимого вида, и в эксплуатационных документах на который есть отметка о выполнении указанных работ.

Периодичность поверки в процессе эксплуатации и хранении устанавливается потребителем с учетом условий и интенсивности эксплуатации, но не реже одного раза в один год.

• 6.2 Операции поверки

• 6.2.1 При проведении поверки должны выполняться операции соответственно требованиям таблицы 5.

  6.2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки комплекс бракуют и его поверку прекращают.

Таблицаб

6.2.2 Последовательность проведения операций поверки обязательна.

• 6.3 Средства п оверки

• 6.3.1 При проведении поверки комплекса должны применяться средства измерений, указанные в таблицах 6 и 7.

  Таблицаб - Основные средства пове]	эки
  Наименование, обозначение	Тип	Регистрационный номер в Федеральном информационном фонде (требуемые характеристики)
  Амперметр	Д5017	5924-77
  Вольтметр универсальный	В7-78/1	52147-12
  Генератор сигналов низкочастотный	ГЗ-123	11189-88

Т аб л и ца7 - Вспомогательные средства поверки

• 6.3.2 Допускается применение других средств поверки, обеспечивающих определение характеристик прибора с требуемой точностью.

• 6.3.3 Применяемые средства поверки должны быть исправны.

• 6.3.4 Средства измерений должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано.

• 6.4  Требования к квалификации поверителей

• 6.4.1 К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

• 6.4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и свыше 1000 В с квалификационной группой по электробезопасности не ниже III.

• 6.5  Требования безопасности

• 6.5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80. «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на комплексы и применяемые средства измерений.

• 6.5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.5.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.6  Условия поверки

• 6.6.1 Поверка комплекса проводится в нормальных условиях применения со следующими характеристиками:

• - температура окружающего воздуха,°C 20 ± 5;

• - относительная влажность воздуха, % от 30 до 80;

• - атмосферное давление, кПа            от 84 до 106.

• 6.7  Подготовка к поверке

• 6.7.1 Перед проведением поверки выполняют следующие подготовительные работы:

• - выдерживают комплексы в условиях окружающей среды, указанных в п. 6.6.1 настоящей методики поверки, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п. 6.6.1;

• - соединяют зажимы защитного заземления используемых средств поверки с контуром защитного заземления лаборатории;

• - подготавливают к работе средства поверки в соответствии с эксплуатационной документацией на средства поверки;

* измеряют и заносят в протокол поверки результаты измерений температуры и влажности окружающего воздуха, атмосферного давления.

• 6.8  Проведение поверки

• 6.8.1 Внешний осмотр

Осуществить внешний осмотр комплекса на соответствие следующим требованиям;

• -  корпуса составных частей комплекса должны быть без механических повреждений;

• -  маркировка составных частей комплекса должна быть четкой;

• -  обозначение органов управления должно отвечать требованиям технической документации;

• -  состав комплекса должен отвечать технической документации на него.

• 6.8.2 Дальнейшее проведение поверки допускается, если при внешнем осмотре не выявлены нарушения указанных выше требований и в наличии есть все документы, необходимые для поверки.

• 6.8.3 Опробование

При проведении опробования необходимо выполнить следующие операции:

а) подготовить комплекс к работе в соответствии с требованиями руководства по эксплуатации. Включить сетевой шнур генератора МЫ ООО из состава комплекса (далее по тексту — генератор) в сеть питания;

ВНИМАНИЕ! ПРИ РАБОТЕ КОРПУС ГЕНЕРАТОРА ДОЛЖЕН БЫТЬ ЗАЗЕМЛЕН ПРОВОДОМ ЗАЗЕМЛЕНИЯ. РАБОТА БЕЗ ЗАЗЕМЛЕНИЯ ЗАПРЕЩАЕТСЯ!

б) установить на генераторе переключатель СЕТЬ в положение I;

в) установить на генераторе, кратковременно нажимая ручку F, частоту 263 Гц;

г) подключить к клеммам ВЫХОД генератора эквивалент нагрузки №2;

д) вращать ручку генератора U, увеличивая напряжение, и установить на индикаторе генератора значение тока I = 1,00 А;

е) присоединить к вилке измерителя напряжения МБ 1000 (из состава комплекса) разъем кабеля измерительного, вторые концы которого зажимами типа "крокодил" присоединить к эквиваленту нагрузки №2;

ж) установить на измерителе напряжения МБ 1000 переключатель включения питания в положение I;

з) установить на измерителе напряжения МБ1000 переключатель F, Гц в положение 263, а переключатель U в положение - 1000 мВ. Вращением ручки Г генератора по/против часовой стрелки добиться максимального значения показаний на табло измерителя напряжения МБ1000;

и) установить на измерителе напряжения МБ 1000 переключатель включения питания в положение О, а на генераторе переключатель СЕТЬ - в положение О.

Результаты проверки считаются положительными и комплекс допускается к дальнейшей проверке, если:

• - не наблюдалось отказа в работе генератора или измерителя напряжения МБ 1000;

• - на индикаторе генератора ВЫХОДНЫЕ ПАРАМЕТРЫ значение тока равно 1 А, частота равна 263 ± 2 Гц;

• - на табло измерителя напряжения МБ 1000 значение напряжения равно 500 ± 20 мВ,

• 6.8.4 Подтверждение соответствия программного обеспечения.

Подтверждение соответствия программного обеспечения комплекса, проводят следующим образом:

а) подготовить к работе генератор (из состава комплекса) в соответствии с требованиями эксплуатационной документации на него;

б) установить на генераторе переключатель СЕТЬ в положение I. На индикаторе генератора ВЫХОДНЫЕ ПАРАМЕТРЫ в течение пяти секунд в третьей строке будет отображаться наименование и номер версии ПО.

Результаты проверки считаются положительными, если наименование и номер версии Г1О совпадают с представленными в паспорте или в описании типа на комплексы.

• 6.8.5 Проверка электрической прочности изоляции

Проверку электрической прочности проводить в следующей последовательности:

а) отключить питание комплекса;

б) отсоединить все кабели, связывающие комплекс с питающей сетью;

в) при помощи установки для проверки параметров электрической безопасности GPT-79803 (далее по тексту - установка) воспроизводить в течение одной минуты действие испытательного напряжения практически синусоидальной формы частотой (50±2) Гц амплитудой 1500 В между цепями питания.

Результаты проверки считаются положительными, если во время испытаний не было пробоя или перекрытия изоляции.

• 6.8.6 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить в следующей последовательности:

а) отключить питание комплекса;

б) отсоединить все кабели, связывающие комплекс с питающей сетью;

в) измерить сопротивление изоляции с помощью установки со значением напряжения постоянного тока 500 В между входными гнездами, разъемами питания и заземленным корпусом комплекса.

Результаты проверки считаются положительными, если измеренное значение электрического сопротивления не менее 10 МОм.

• 6.8.7 Проверка диапазонов и допускаемых погрешностей измерений и воспроизведений

• 6.8.7.1 Проверка диапазонов и допускаемой относительной погрешности воспроизведений действующего значения напряжения переменного тока в режиме холостого хода

Проверку диапазонов и допускаемой относительной погрешности воспроизведений действующего значения напряжения переменного тока в режиме холостого хода проводить следующим образом:

а) подготовить к работе генератор (из состава комплекса) в соответствии с требованиями эксплуатационной документации на него и вольтметр универсальный В7-78/1 (далее - вольтметр) - в соответствии с требованиями руководства по эксплуатации;

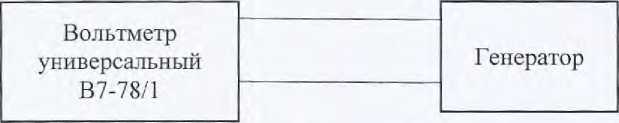

б) собрать схему, представленную на рисунке 1, подключив вход вольтметра к клеммам генератора ВЫХОД;

Рисунок 1 - Схема проверки диапазонов и допускаемой относительной погрешности воспроизведений действующего значения напряжения переменного тока в режиме холостого хода

в) установить на генераторе переключатель СЕТЬ в положение I;

г) установить на генераторе, кратковременно нажимая ручку F, частоту 57 Гц;

д) установить на генераторе, кратковременно нажимая ручку U, 1 диапазон;

е) с помощью генератора воспроизвести пять сигналов напряжения переменного тока:

0.5; 4,2; 7,9; 11,5; 15 В при частоте переменного тока 57±1 Гц;

ж) измерить значения напряжения переменного тока на вольтметре;

и) рассчитать относительную погрешность воспроизведений действующего значения

напряжения переменного тока в режиме холостого хода, %, по формуле (1): ^=^^••100% ^(1) иэ

где Uв - значение напряжения переменного тока, воспроизведенное генератором, В;

Uj- значение напряжения переменного тока, измеренное на вольтметре, В.

к) повторить п. г) - и) поочерёдно устанавливая при помощи генератора следующие значения частоты переменного тока: 263±2; 523±3; 993±3 Гц;

л) установить на генераторе, кратковременно нажимая ручку U, 2 диапазон;

м) с помощью генератора воспроизвести пять сигналов напряжения переменного тока: 5; 15; 25; 35; 45 В при частоте переменного тока 57±1 Гц;

н) измерить значения напряжения переменного тока на вольтметре;

п) рассчитать относительную погрешность воспроизведений действующего значения напряжения переменного тока в режиме холостого хода по формуле (1);

р) повторить п. л) - п) поочерёдно устанавливая при помощи генератора следующие значения частоты переменного тока: 263±2; 523±3; 993±3 Гц;

с) установить на генераторе переключатель СЕТЬ - в положение О;

т) привести комплекс в исходное положение.

Результаты проверки считаются положительными, если полученные значения относительной погрешности воспроизведений действующего значения напряжения переменного тока в режиме холостого хода не превышают ±4 %.

• 6.8.7.2 Проверка диапазонов и допускаемой относительной погрешности воспроизведений действующего значения силы переменного тока в режиме нагрузки

Проверку диапазонов и допускаемой относительной погрешности воспроизведений действующего значения силы переменного тока в режиме нагрузки проводить следующим образом:

а) подготовить к работе генератор (из состава комплекса) в соответствии с требованиями эксплуатационной документации на него и амперметр Д5017 - в соответствии с требованиями руководства по эксплуатации;

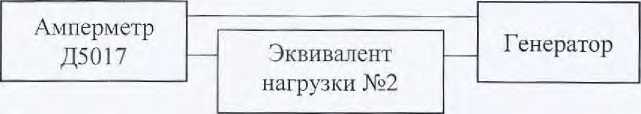

б) собрать схему, представленную на рисунке 2, подключив к клеммам генератора ВЫХОД последовательно эквивалент нагрузки №2 (см. табл. 7) и амперметр Д5017 (далее -амперметр);

Рисунок 2 - Схема проверки диапазонов и допускаемой относительной погрешности воспроизведений действующего значения силы переменного тока в режиме нагрузки для диапазона 1

в) установить на генераторе переключатель СЕТЬ в положение I;

г) установить на генераторе, кратковременно нажимая ручку F, частоту 57 Гц;

д) установить на генераторе, кратковременно нажимая ручку U, 1 диапазон (А);

е) с помощью генератора воспроизвести пять сигналов силы переменного тока: 0,5; 2; 4; 6; 8 А при частоте переменного тока 57±1 Гц;

ж) измерить значения силы переменного тока на амперметре;

и) рассчитать относительную погрешность воспроизведений действующего значения силы переменного тока в режиме нагрузки, %, по формуле (2):

₌ ^/A_Zr.i00%               (2)

где 1_В - значение силы переменного тока, воспроизведенное генератором, А (мА);

?э- значение силы переменного тока, измеренное на амперметре, А (мА).

к) повторить п. д) - к) поочерёдно устанавливая при помощи генератора следующие значения частоты переменного тока: 263±2; 523±3; 993±3 Гц;

л) установить на генераторе переключатель СЕТЬ в положение О;

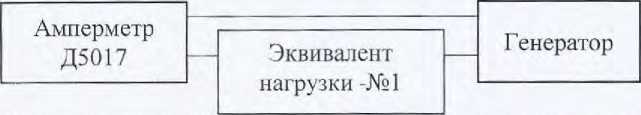

м) собрать схему, представленную на рисунке 3, подключив к клеммам генератора ВЫХОД эквивалент нагрузки №1 (см. табл. 7);

Рисунок 3 - Схема проверки диапазонов и допускаемой относительной погрешности воспроизведений действующего значения силы переменного тока в режиме нагрузки для диапазона 2

н) установить на генераторе переключатель СЕТЬ в положение I;

п) установить на генераторе, кратковременно нажимая ручку F, частоту 57 Гц;

р) установить на генераторе, кратковременно нажимая ручку U, 2 диапазон (мА);

с) с помощью генератора воспроизвести пять сигналов силы переменного тока: 50; 287,5; 525; 762,5; 1000 мА при частоте переменного тока 57±1 Гц;

т) измерить значения силы переменного тока на амперметре;

у) рассчитать относительную погрешность воспроизведений действующего значения силы переменного тока в режиме нагрузки, %, по формуле (2);

ф) повторить п. н) - у) поочерёдно устанавливая при помощи генератора следующие значения частоты переменного тока: 263±2; 523±3; 993±3 Гц;

х) установить на генераторе переключатель СЕТЬ в положение О;

ц) привести комплекс в исходное положение.

Результаты проверки считаются положительными, если полученные значения относительной погрешности воспроизведений действующего значения напряжения переменного тока в режиме холостого хода не превышают ±4 %.

• 6.8.7.3 Проверка диапазонов и допускаемой относительной погрешности измерений действующего значения напряжения переменного тока

Проверку диапазонов и пределов допускаемой относительной погрешности измерений действующего значения напряжения переменного тока проводить следующим образом:

а) подготовить к работе генератор сигналов низкочастотный ГЗ-123 (далее - генератор ГЗ-123) в соответствии с требованиями эксплуатационной документации на него, а измеритель напряжения МБ 1000 из состава комплекса (далее - измеритель) - в соответствии с требованиями руководства по эксплуатации комплекса; установить органы управления измерителя в следующие положения:

• - переключатель включения питания - в положение О;

• - переключатель F, Гц - в положение 57;

• - переключатель U - в положение 10,00 В;

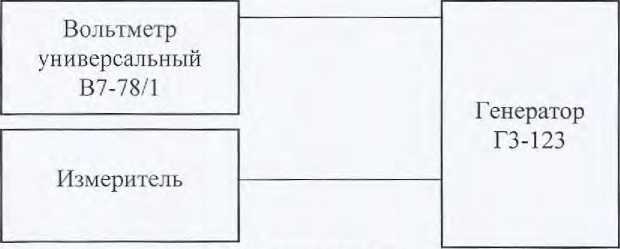

б) собрать схему, представленную на рисунке 4, подключив вход вольтметра и вход измерителя к выходу генератора ГЗ-123, настроив его на выбранную частоту измерителя;

Рисунок 4 - Схема проверки диапазонов и допускаемой относительной погрешности измерений действующего значения напряжения переменного тока

в) установить переключатель включения питания в положение I;

г) с помощью генератора ГЗ-123 воспроизвести пять сигналов напряжения переменного

тока: 1; 3,25; 5,5; 7,75; 9,99 В при частоте переменного тока 57±0,5 Гц;

д) измерить значения напряжения переменного тока на измерителе и на вольтметре;

е) рассчитать относительную погрешность измерений действующего значения напряжения переменного тока, %, по формуле (3):

где ЕЛ/- значение напряжения переменного тока на измерителе, В (мВ);

Uj- значение напряжения переменного тока, измеренное на вольтметре, В (мВ).

ж) повторить п. г) - е) на следующих значениях частоты переменного тока: 263±2; 523±3 Гц;

и) установить переключатель U в положение 1000 мВ;

к) повторить пункты г) - ж) при следующих значения напряжения переменного тока: 100; 325; 550; 775; 999 мВ;

л) установить переключатель U в положение 100,0 мВ;

м) повторить пункты г) - ж) при следующих значения напряжения переменного тока: 10; 32,5; 55; 77,5; 99 мВ;

н) установить переключатель U в положение 100,0 В;

п) повторить пункты г) - ж) при следующих значения напряжения переменного тока: 10; 32,5; 55; 77,5; 100 В;

р) установить переключатель включения питания в положение О;

с) привести комплекс в исходное состояние.

Результаты проверки считаются положительными, если полученные значения относительной погрешности измерений действующего значения напряжения переменного тока не превышают ±4 %.

6.9 Оформление результатов поверки

• 6.9.1 При проведении поверки ведется протокол, в котором должны указываться;

• - дата проведения поверки;

• - объект поверки;

• - используемые средства измерений;

• - результаты измерений;

• - результаты обработки;

• - метрологические характеристики, полученные в результате измерений:

• - заключение о результатах поверки.

• 6.9.2  Результаты поверки комплексов оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 6.9.3 При положительном результате поверки комплексы удостоверяются записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 6.9.4  При отрицательном результате поверки комплексы не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на комплексы.

• 7 Хранение

7.1 Условия хранения комплекса в части воздействия климатических факторов должны соответствовать группе по условиям хранения Л1 по ГОСТ 15150. В местах хранения не допускается наличие кислотных и других примесей, вредно воздействующих на материалы, из которых изготовлен комплекс.

• 8 Транспортирование

  • 8.1 Условия транспортирования комплекса в части воздействия климатических факторов должны соответствовать группе по условиям хранения Л 1.2 по ГОСТ 15150.

  • 8.2 Транспортирование комплекса допускается только наземными видами транспорта. При транспортировании комплекса без транспортной тары избегать вибраций и ударов.

• 9 Гарантии изготовителя

Изготовитель комплекса измерительного "КОНТУР-1", ТУ-26.51.43-001-03801675-2016, заводской номер__гарантирует работоспособность комплекса и соответствие его

характеристик требованиям эксплуатационной документации в течение 12 месяцев со дня передачи покупателю при условии соблюдения требований к эксплуатации, транспортированию и хранению.

В случае отказа в работе комплекса в период гарантийного срока владельцем составляется технический акт с указанием условий выхода его из строя и характер неисправности. Один экземпляр акта передается изготовителю вместе с комплексом для проведения гарантийного ремонта.

Гарантии не распространяются на батарею питания, необходимую для работы измерителя и регистратора, ее замена и установка производится организацией, которая использует данный комплекс.

Гарантийный срок исчисляется с____

Директор

МП

• 10 Свидетельство о приемке

Комплекс измерительный "КОНТУР-1" (наименование изделия)

ТУ-26.51.43-001 -03 801675-2016

Изготовлен и принят в соответствии с обязательными требованиями государственных стандартов, действующей технической документацией и признан годным для эксплуатации.

Начальник ОТК

МП _________

личная

подпись

год, месяц,

число

25
