Методика поверки «Приборы контроля запыленности воздуха ПКА-01» (МП 242-1143-2011)

У' ГВЕРЖДАЮ

Руководитель ГЦИ СИ ФГУП

"В11ИИМ им. Д.И.Менделеева"

____Ханов II.И.

"18" мая 2011 г.

МЕТОДИКА ПОВЕРКИ

Руководитель научно-исследовательского отдела Государственных эталонов в области физико - химических измерений

ГЦИ СИ ФГУП «ЖИИД4 ИМ. Д.И.Менделеева»

_____            * Л.А.Конопелько

Руководитель лаборатории государственных эталонов и научных исследований в области измере

етров дисперсных сред

УЦ «ВНИИМ им. Д.И.Менделеева»

Ю.А.Кустиков

Инженер

ГЦИ СИ ФГУП "ВПИИМ им. Д.И.Менделеева"

Д.А.Власов

Санкт-Петербург

2011

Настоящий документ устанавливает методы и средства первичной и периодической поверки приборов контроля запыленности воздуха ПКА-01 (далее - прибор).

Интервал между поверками -1 год.

1. ОПЕРАЦИИ ПОВЕРКИ

• 1.1. При проведении поверки должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1.

• 1.2. Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

2. СРЕДСТВА ПОВЕРКИ

• 2.1. При проведении поверки должны быть применены средства, указанные в таблице 2.

Таблица 2.

• 2.2. Допускается применение других средств измерений, класс точности и характеристики которых не хуже указанных.

• 2.3. Средства измерений, указанные в таблице, должны быть поверены в установленном порядке и иметь не просроченные свидетельства о поверке.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 3.1. При проведении поверки должны соблюдаться требования безопасности, изложенные в НД на прибор (руководство по эксплуатации п. 1.6.), а также требования правил техники безопасности при работе с напряжением до 250 В.

4. УСЛОВИЯ ПОВЕРКИ

• 4.1. При проведении поверки должны быть соблюдены следующие условия:

• •  температура окружающей среды (20 ± 2) °C;

• •  атмосферное давление от 90,6 до 104,8 кПа;

• •  относительная влажность воздуха от 30 до 80 %

• •  пары кислот и щелочей, вибрация и тряска - отсутствуют.

5. ПОДГОТОВКА К ПОВЕРКЕ

• 5.1. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• •  поверяемый прибор должен быть подготовлен к работе в соответствии с НД на него;

• •  поверяемый прибор должен быть выдержан в помещении при температуре, соответствующей условиям поверки, не менее 8 часов. В случае, если прибор находился при температуре ниже 0 °C, время выдержки должно быть не менее 24 часов

• •  подготовить к работе средства поверки, перечисленные в табл. 2, по прилагаемым к ним эксплуатационным документам.

6. ПРОВЕДЕНИЕ ПОВЕРКИ

• 6.1.  Внешний осмотр

  • 6.1.1. При внешнем осмотре прибора должно быть установлено отсутствие внешних повреждений (трещин, сколов).

  • 6.1.2. Прибор должен иметь комплектность, маркировку в соответствии с требованиями НД.

  • 6.1.3. Прибор должен иметь исправные органы управления и настройки.

Прибор считается выдержавшим внешний осмотр удовлетворительно, если он соответствуют перечисленным выше требованиям.

• 6.2. Подтверждение соответствия программного обеспечения

  • 6.2.1.  Включить прибор нажатием кнопки «ПИТ». После включения на дисплее прибора должны последовательно появиться надписи «ПКА-01. Зав. № ПКАххх.ххх» и «Измерение. Нажмите ПУСК».

Результат подтверждения соответствия программного обеспечения считается положительным, если надписи, индицируемые на дисплее прибора, соответствуют требованиям Руководства по эксплуатации ПКА000.001РЭ.

• 6.3. Опробование

  • 6.3.1.   Установить чистый фильтр в аллонж в соответствии с п. 2.2.1. Руководства по эксплуатации прибора.

  • 6.3.2.  Включить прибор нажатием кнопки «ПИТ».

  • 6.3.3.   После включения на экране прибора должно появиться сообщение о названии прибора, его серийном номере («ПКА-01 Зав. № ПКА001.ххх») и начаться самотестирование.

  • 6.3.4.   После окончания процесса самотестирования на экране должна появиться надпись «ИЗМЕРЕНИЕ. НАЖМИТЕ ПУСК».

  • 6.3.5.  Провести измерение, нажав кнопку «ПУСК».

  • 6.3.6.  По окончании измерений на экране должна появиться информация «С=ХХХХ.Х мг/мЗ»

Результаты опробования считаются положительными, если все технические тесты прибора прошли успешно (на экране прибора отсутствуют сообщения об ошибке) и выполняются требования п.п. 6.2.3, 6.2.4. и 6.2.6.

Примечание: В случае появления на экране прибора надписи «БАТАРЕЯ РАЗРЯЖЕНА» на любом этапе разделов опробования или определения метрологических характеристик, необходимо произвести заряд аккумуляторной батареи с помощью зарядного устройства (п.

• 2.1.3. Руководства по эксплуатации) и повторить все операции раздела на котором произошла остановка.

6.4. Определение метрологических характеристик

• 6.4.1. Определение приведенной погрешности в диапазоне от 2 до 100 мг/м³

• 6.4.1.1. Для создания аэродисперсной среды с заданной концентрацией пыли необходимо собирать схему в соответствии с рисунком 1 приложения А.

• 6.4.1.2. Подключить к выходной пробоотборной трубке камеры аэрозольной динамической пробоотборный штуцер анализатора пыли «ДАСТ -1 - Э».

• 6.4.1.3. Установить чистый фильтр в аллонж прибора и включить прибор.

• 6.4.1.4. Разместить прибор в камере аэрозольной динамической перпендикулярно воздушному потоку (лицевой панелью навстречу потоку) в соответствии с руководством по эксплуатации (п. 2.2.3).

• 6.4.1.5. Последовательно включить вентилятор и аэрозольный генератор.

• 6.4.1.6. Установить массовую концентрацию пыли в камере аэрозольной 50 ± 5 мг/м³

• 6.4.1.7. Включить анализатор пыли «ДАСТ -1 - Э» в режим измерения.

• 6.4.1.8. Произвести измерения массовой концентрации пыли в камере аэрозольной динамической анализатором пыли «ДАСТ - 1 - Э» и прибором ПКА-01.

• 6.4.1.9. Приведенную погрешность 8, %, рассчитать по формуле:

где Сизм - значение массовой концентрации пыли, измеренное прибором, мг/м³;

Сд - действительное значение массовой концентрации пыли, измеренное анализатором пыли «ДАСТ -1 - Э», мг/м³.

• 6.4.1.10. Приведенная погрешность прибора не должна превышать ± 25 %. В противном случае на прибор оформляется извещение о непригодности к применению.

• 6.4.2. Определение относительной погрешности в диапазоне от 100 до 1000 мг/м³

• 6.4.2.1. Выполнить требования п.п. 6.3.1.1 - 6.3.1.5.

• 6.4.2.2. Установить массовую концентрацию пыли в камере аэрозольной 300 ± 50 мг/м³

• 6.4.2.3. Выполнить требования п.п. 6.3.1.7., 6.3.1.8.

• 6.4.2.4. Значение относительной погрешности Д %> рассчитать по формуле:

с

• 6.4.2.5. Выполнить требования п.п. 6.3.1.3., 6.3.1.4.

• 6.4.2.6. Установить массовую концентрацию пыли в камере аэрозольной 800 + 100 мг/м³

• 6.4.2.7. Выполнить требования п.п. 6.3.1.7., 6.3.1.8., 6.3.2.4.

6А.2.8. Относительная погрешность прибора не должна превышать ± 25 %. В противном случае на прибор оформляется извещение о непригодности к применению.

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 7.1. Результаты проверки вносят в протокол, форма которого приведена в Приложении Б.

• 7.2. Прибор, удовлетворяющий требованиям настоящей методики, признается годным и на него выдается свидетельство о поверке установленной формы.

• 7.3. Прибор, не удовлетворяющий требованиям настоящей методики, к дальнейшей эксплуатации не допускается и на него выдается извещение о непригодности.

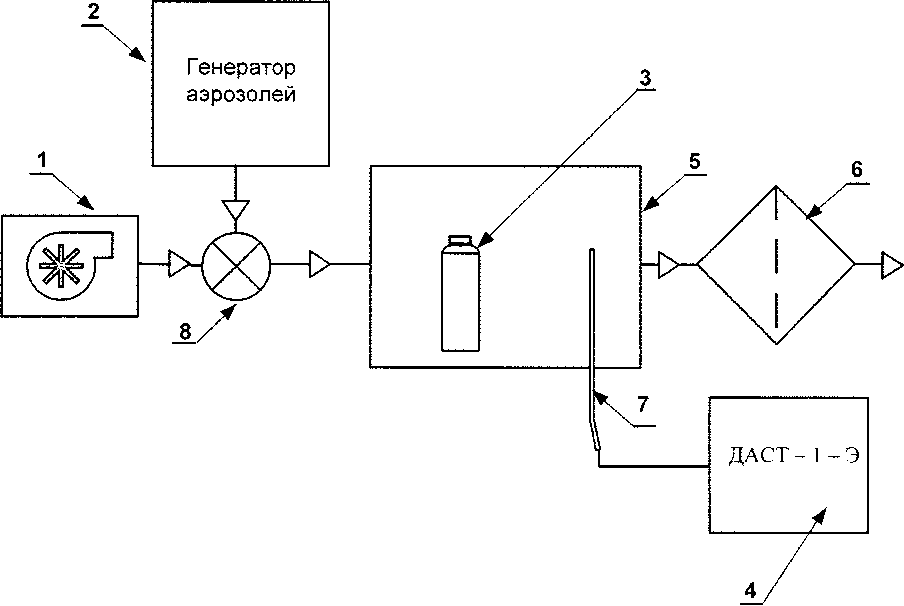

ПРИЛОЖЕНИЕ А (обязательное) Структурная схема поверки приборов контроля запыленности воздуха ПКА-01

• 1. Вентилятор ATLAS COPCO LET. Г-22; 2. Генератор аэрозоля; 3. Прибор контроля запыленности воздуха ПКА-01; 4. Анализатор пыли «ДАСТ - 1 - Э»; 5. Камера аэрозольная динамическая; 6. Воздушный фильтр; 7. Пробоотборная трубка камеры аэрозольной динамической; 8. Смесительная камера.

Рисунок 1

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ приборов контроля запыленности воздуха ПКА-01

Поверка прибора осуществляется в соответствии с документом «Приборы контроля запыленности воздуха ПКА-01. Методика поверки МП 242-1143-2011»

Зав. № ________________________________________________

Дата выпуска____________________________________________

Условия поверки: температура окружающего воздуха_______°C;

атмосферное давление _______________кПа;

относительная влажность ____________ %.

СВЕДЕНИЯ О СРЕДСТВАХ ПОВЕРКИ

РЕЗУЛЬТАТЫ ПОВЕРКИ

• 1.   Результаты внешнего осмотра ______________________

• 2.   Результаты опробования________________

• 3.   Результаты определения метрологических характеристик приведены в таблице.

  № п/п	Показания поверяемого прибора, мг/м3	Действительные значения массовой концентрации пыли, мг/м3	Погрешность, %
  			Относительная	Приведенная
  1.
  2.
  3.

Заключение__________

Поверитель________

Дата поверки ______________
