УТВЕРЖДАЮ

Начальник ФГБУ

2017 г.

В. В. Швыдун

ИНСТРУКЦИЯ

Аппаратура частотно-временной синхронизации CH-5834, СН-5834М, СН-5834С

Методика поверки

2017 г.

СОДЕРЖАНИЕ

Стр.

1 ОБЩИЕ СВЕДЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на аппаратуру частотно-временной синхронизации CH-5834, СН-5834М, СН-5834С (далее - АЧВС) и устанавливает методы и средства ее первичной и периодической поверок.

  • 1.2 Интервал между поверками - 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Перед проведением поверки АЧВС провести внешний осмотр и операции подготовки ее к работе.

  • 2.2 Метрологические характеристики АЧВС, подлежащие проверке, и операции поверки приведены в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение (контроль) метрологических характеристик:

3.1 Определение номинального значения частоты выходного сигнала

8.3

да

да

3.2 Определение среднего квадратического значения напряжения уровня синусоидального сигнала 10 МГц на нагрузке 50 Ом

8.4

да

да

3.3 Определение абсолютной инструментальной погрешности (по уровню вероятности 0,95) формирования сигнала метки времени «1PPS» в режиме слежения за НКА ГНСС ГЛОНАСС и GPS

8.4

да

нет

3.4 Определение абсолютной погрешности (по уровню вероятности 0,68) привязки метки времени «1PPS» относительно системных шкал времени ГНСС ГЛОНАСС и GPS в режиме слежения за НКА ГНСС ГЛОНАСС и GPS

8.5

да

да

3.5 Определение относительной погрешности по частоте выходного сигнала

10 МГц на интервале времени измерений 1 сутки

8.6

да

нет

3.6 Определение среднего квадратического относительного двухвыборочного отклонения частоты выходного сигнала

10 МГц при работе в режиме слежения за НКА ГНСС ГЛОНАСС и GPS

8.7

да

нет

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 Рекомендуемые средства поверки, в том числе рабочие эталоны и средства измерений, приведены в таблице 2.

Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой погрешностью.

  • 3.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с не истекшим сроком действия на время проведения поверки или оттиск поверительного клейма на средстве измерений или в документации.

Таблица 2

Номер пункта методики

Наименование средств поверки; номер документа, регламентирующего технические требования к средству поверки; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средств поверки

8.1

Стандарт частоты и времени водородный Ч1-76А: номинальные значения частот выходных сигналов 1 Гц, 5 МГц; пределы допускаемой относительной погрешности по частоте на интервале между поверками 1 год ±1,5’ 10'12.

Частотомер электронно-счетный вычислительный 43-64: диапазон измерений частоты синусоидального сигнала от 0,001 Гц до 1 ГГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора на интервале между поверками ±1,5 ■ 10-7

8.2

Вольтметр ВЗ-71/1: диапазон измерения от 30 мВ до 5 В в частотном диапазоне от 100 кГц до 1000 МГц, основная погрешность измерения среднеквадратического напряжения синусоидальной формы не превышает 15%

8.3

Имитатор сигналов СН-3803М: пределы допускаемой абсолютной погрешности синхронизации шкалы времени блока имитации (выход сигнала метки времени «1 с») с меткой времени, передаваемой в навигационном сигнале ±10 нс. Частотомер электронно-счетный вычислительный 43-64

8.4

Специальный комплект аппаратуры для обеспечения единства измерений характеристик навигационной аппаратуры потребителей космических навигационных систем ГЛОНАСС и GPS: доверительные границы абсолютной погрешности (при вероятности 0,99) синхронизации внутренней шкалы времени к шкале времени системы ГЛОНАСС и системы GPS ±30 нс.

Частотомер электронно-счетный вычислительный 43-64

8.5. 8.6

Компаратор частотный Ч7-308А/1: номинальные значения частоты входных сигналов 5; 10; 100 МГц, вносимое среднее квадратическое относительное отклонение частоты входных сигналов при интервале времени измерений 1 с - 7,0-10’14.

Частотомер электронно-счетный вычислительный 43-64

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки АЧВС допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющий опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности».

6 УСЛОВИЯ ПОВЕРКИ

6.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C (К)

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа (мм рт. ст.)

  • - параметры питания от сети переменного тока:

20±5 (293±5);

65+15;

100+4 (750±30);

  • - напряжение, В

  • - частота, Гц

220±4,4;

50±0,5:

  • 6.2 При проведении операций поверки на открытом воздухе должны соблюдаться условия, указанные в РЭ на поверяемый АЧВС и средства поверки.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Поверитель должен изучить РЭ поверяемой АЧВС и используемых средств поверки.

  • 7.2 Перед проведением операций поверки необходимо:

  • - проверить комплектность поверяемой АЧВС (наличие интерфейсных кабелей, шнуров питания и пр.);

  • - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) требуемые рабочие эталоны, средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

8 ПРОВЕДЕНИЕ ПОВЕРКИ 8.1 Внешний осмотр

При внешнем осмотре проверить:

  • - отсутствие внешних механических повреждений и неисправностей, влияющих на работоспособность АЧВС;

  • - исправность органов управления.

Результаты внешнего осмотра считать положительными, если отсутствуют внешние механические повреждения и неисправности, влияющие на работоспособность АЧВС, органы управления находятся в исправном состоянии.

8.2 Опробование

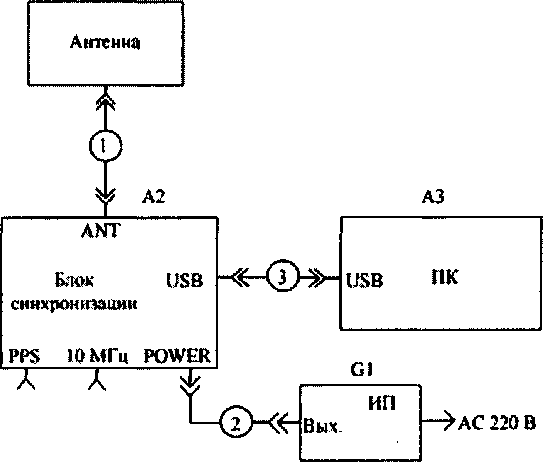

  • 8.2.1 Для опробования АЧВС необходимо собрать рабочее место согласно рисунку 1. Выходные сигналы 1PPS и 10 МГц подаются на аппаратуру потребителя. Антенну установить на открытой площадке так, чтобы обеспечивался прием сигналов НКА в верхней полусфере.

ВНИМАНИЕ! АЧВС И ПЕРСОНАЛЬНЫЙ КОМПЬЮТЕР ДОЛЖНЫ БЫТЬ ЗАЗЕМЛЕНЫ! ОТСУТСТВИЕ ИЛИ ПЛОХОЕ ЗАЗЕМЛЕНИЕ МОЖЕТ ПРИВЕСТИ К ОТКАЗУ СОСТАВНЫХ ЧАСТЕЙ АЧВС.

Al

А! Антенна

A2 Блок синхронизации

АЗ Персональный компьютер GI ИП постоянного тока

  • 1 Кабель ВЧ

  • 2 Кабель питания

  • 3 Кабель

РНВС 464651.002-03

РИВС 468364 001

IBM PC с интерфейсом USB

I5VDC2.5A

РИВС 468543.010 из состава АЧВС

PHBC.68S621.O54

USB 2.0 тий А-А 1.8 м

Рисунок 1 - Схема рабочего места для проверки работоспособности

  • 8.2.2 Включить ПЭВМ. Подать напряжение питания на АЧВС.

  • 8.2.3 Выбрать в меню ПЭВМ и запустить на выполнение файл BM_Ctrl.exe.

  • 8.2.4 В окне программы BM_Ctrl выполнить установки с учетом подключенного порта ПЭВМ (СОМ1 - 115200 BINR).

  • 8.2.5 В основном окне программы BM_Ctrl нажать на кнопку НАСТРОЙКИ и в открывшемся окне «Настройки» установить настройки порта СОМ 1 и нажать кнопку ПРИНЯТЬ. В основном окне программы BM_Ctrl нажать на кнопку ВКЛ. Программа BM_Ctrl открывает канал связи с АЧВС с теми настройками, которые установил оператор. В основном окне программы выводится информация о текущих дате и времени, режиме работы АЧВС и т.п. Окно программы имеет вид, приведенный на рисунке 2.

ВМ Control - ver. 04.21

Дата

31.05.2012

Широта

55®54J00976N Ск. по швфда/с

ОДЮ

Ид аппар.

CSM23GD .71 28/05/12

Время

11:10:0

Долгота

37°3250330Е Ск. по дашгм/с

0.000

Каналы

32

СКО, м

1.44

Высота, м 198.042     Ск. по выс,м/с

0.030

Раб КА

11 GPS+ 9 ГЛН

Рисунок 2 - Окно программы BMCtrl

  • 8.2.6 Выдержать АЧВС во включенном состоянии не менее 5 минут, убедиться в наличии решения навигационной задачи. Среднее квадратическое отклонение решения должно быть не более 10 м.

  • 8.2.7 Результаты опробования считать положительными, если выполнены требования, установленные в п.п. 8.2.6.

  • 8.2.8 При невыполнении условий п. 8.2.6 поверяемая АЧВС бракуется и отправляется в ремонт.

8.3 Определение номинального значения частоты выходного сигнала
  • 8.3.1 Определение номинального значения частоты выходного сигнала 10 МГц провести путем ее измерения частотомером 43-64 на соответствующих разъемах АЧВС, при этом на разъем «5 МГц» частотомера подают сигнал от стандарта частоты, а переключатель «ВНЕШН-ВНУТР» на задней панели частотомера 43-64 устанавливают в положение «ВНЕШН». Схема определения номинального значения частоты выходного сигнала 10 МГц приведена на рисунке 3.

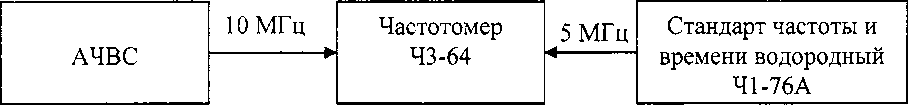

Рисунок 3 - Схема рабочего места по п.8.3

  • 8.3.2 Результаты поверки считать положительными, если измеренные по входу А частотомера 43-64 значение частоты находится в пределах 10000000 ± 1 Гц.

  • 8.3.3 При невыполнении условий п. 8.3.2 поверяемая АЧВС бракуется и отправляется в ремонт.

8.4  Определение среднего квадратического значения напряжения уровня синусоидального сигнала 10 МГц на нагрузке 50 Ом
  • 8.4.1 Определение среднего квадратического значения напряжения выходного сигнала на разъеме 10 МГц проводят путем измерения вольтметром ВЗ-71/1 при подключенной нагрузке (50 ± 0,3) Ом.

  • 8.4.2  Результаты поверки считать положительными, если измеренное значение напряжения выходного сигнала равно (1 ± 0,2) В.

  • 8.4.3 При невыполнении условий п. 8.4.2 поверяемая АЧВС бракуется и отправляется в ремонт.

  • 8.5  Определение абсолютной инструментальной погрешности (по уровню вероятности 0,95) формирования сигнала метки времени «1PPS» в режиме слежения за НКА ГНСС ГЛОНАСС и GPS

    • 8.5.1 Определение абсолютной инструментальной погрешности (по уровню вероятности

0,95) формирования сигнала метки времени «1PPS» в режиме слежения за НКА ГНСС ГЛОНАСС и GPS проводить с использованием имитатора сигналов СН-3803М и частотомера 43-64.                                                                                               .

  • 8.5.2 В соответствии с руководством оператора на специализированное программное обеспечение имитатора сигналов СН-3803М подготовить сценарий для статического объекта длительностью сценария не менее 25 часов.

  • 8.5.3 Собрать схему в соответствии с рисунком 4.

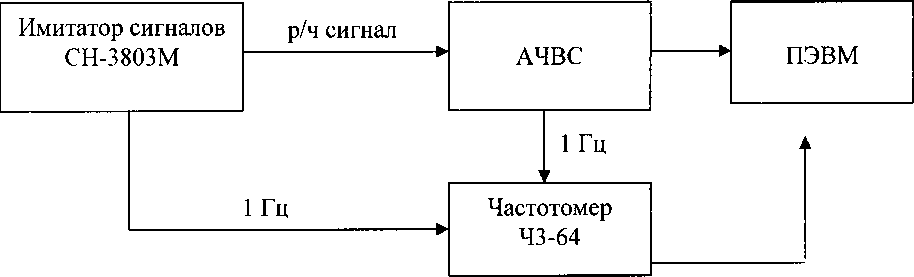

Рисунок 4 - Схема рабочего места по п.8.5

  • 8.5.4 Подать сигнал с первого радиочастотного выхода имитатора сигналов СН-3803М на АЧВС.

  • 8.5.5 Выполнить действия согласно п.п.8.2.2-8.2.6.

  • 8.5.6 Дождаться выхода на рабочий режим АЧВС, для этого должен постоянно гореть красным светом индикатор "Режим". Учитывать, что на рабочий режим АЧВС может выходить в течение времени до 1 суток.

  • 8.5.7 Провести измерения расхождений сигналов 1 Гц, формируемых имитатором сигналов CH-38O3M и АЧВС с использованием частотомера 43-64 в течении не менее 20 минут с записью измерительной информации на ПЭВМ.

  • 8.5.8 Определить расхождения сигналов метки времени «1PPS», формируемой АЧВС, и сигнала 1 Гц, формируемой имитатором сигналов СН-3803М, по формуле (1):

    dt кАЧВС    dt кСН _ 3803 м

а.)

где dTj - абсолютная разность шкал времени, формируемой АЧВС и имитатором сигналов СН-3803М на момент 6 измерения.

dtK ачвс - задержка секундной метки времени «1PPS» в кабеле между АЧВС и частотомером 43-64;

dtK СН-3803М - задержка секундной метки времени 1 Гц в кабеле между имитатором сигналов СН-3803М и частотомером 43-64.

  • 8.5.9 Определить среднее значение расхождения секундной метки времени «1PPS», формируемой АЧВС, и сигнала 1 Гц, формируемой имитатором сигналов СН-3803М, по формуле (2):

(2)

где N- количество измерений.

  • 8.5.10 Определить среднее квадратическое отклонение расхождения секундной метки времени «1PPS», формируемой АЧВС, и сигнала 1 Гц, формируемой имитатором сигналов СН-3803М, по формуле (3):

    (3)

xj

.С'

Г” Произвол пакеты

Режим работы BINR(B2->C2)

□ Доп. параметры работы (D7->E7)

17. Запрос на тест РПУ (11->43)

□ Запрос версииПМО (1В->70) ЗП Контроль наличия связи (26->54)

□ Параметры сне. координат (А2-> АЗ)

□ Контроль наличия связи (26->54)

□ Запрос/установка сост. порта (0В->50) О Установка параметров работы (DD->51) О Запрет/разреш. исп. спутника (12->47) О Запрос путевого угла и скор. (13->41) О Состояние каналов приемника (17->42) О Зыфосизмер. каналов РПУ (18->48,49) О Запрос/загр. эфемерид, инфор. (19->49)

lj Запрос парам, связи шкап врем. (1Е->74)

S Запрос парам, св. врем, и част. (1Р->72;

□ Запрос/загрузка альманаха (20->4Ц)

Тх Rx

Перезапуск

ф1)

I О Количество йен. спутников (21->60) J П ЗапмсЛгстан. часового пояса Г23-><

  • □ Запрос/устан. часового пояса (23->46)

  • □ Запрос ввдамых спутников (24->52) О С шифровка метки времени (25->53)

  • □ Запрос вектора состояния (27->88)

О Ввод инф. о местопопож. и вр ем (32->89) О Выдача последнего решения (37->84,41)

О Выдача экстр ап опир. коорд. (38->8 5,41) ; О Информация о каналах РПУ (39->87)

О Запрос измерений каналов РПУ (D4->E4j

  • □ Запрос ионосферных парам. (2 А->4А)

О Связь шкап GPS, ГЛН, UTC (2В->4В) '  :

LJ Атмосферные поправки (5C->5D)

П Инф. об исп. и иски, спутниках (35->93) < О Управление задачей статистики (30->44) (

  • □ Запрос ГФ и СКО решений? 1->61)    §

  • □ Время (1С) (1 D->73), дифпопр. (UF->55) ? О Запрос парам, шк. врем. ГЛН (DB->EB)

  • 8.5.11 Определить абсолютную инструментальную погрешность (по уровню вероятности

0,95) формирования сигнала метки времени «1PPS» в режиме слежения за НКА ГНСС ГЛОНАСС и GPS по формуле (4):

(4)

  • 8.5.12 Результаты поверки считать положительными, если доверительные границы абсолютной инструментальной погрешности (при вероятности 0,95) формирования сигнала метки времени «1PPS» в режиме слежения за НКА ГНСС ГЛОНАСС и GPS находятся в пределах ±15 нс.

  • 8.5.13 При невыполнении условий п. 8.5.12 поверяемая АЧВС бракуется и отправляется в ремонт.

  • 8.6 Определение абсолютной погрешности (по уровню вероятности 0,68) привязки метки времени «1PPS» относительно системных шкал времени ГНСС ГЛОНАСС и GPS в режиме слежения за НКА ГНСС ГЛОНАСС и GPS

    • 8.6.1 Определение абсолютной инструментальной погрешности (по уровню вероятности 0,95) формирования сигнала метки времени «1PPS» в режиме слежения за НКА ГНСС ГЛОНАСС и GPS проводить с использованием приемника из состава специального комплекта аппаратуры для обеспечения единства измерений характеристик навигационной аппаратуры потребителей космических навигационных систем ГЛОНАСС и GPS и частотомера 43-64.

    • 8.6.2 Собрать схему в соответствии с рисунком 5.

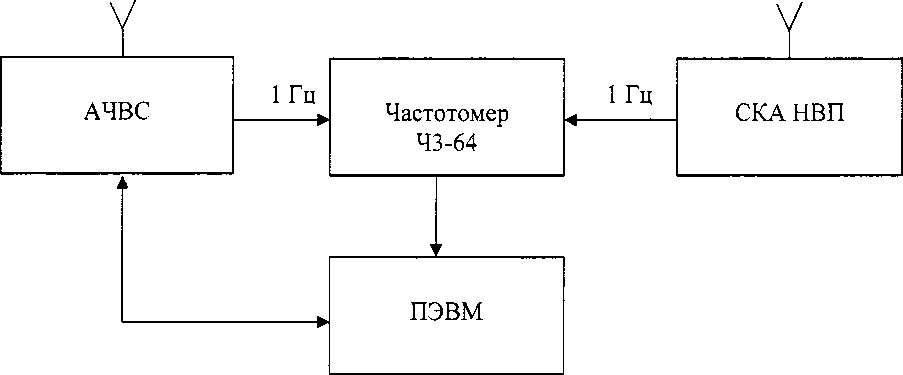

Рисунок 5 - Схема рабочего места по п.8.6

  • 8.6.3 Выполнить действия согласно п.п.8.2.2-8.2.6.

  • 8.6.4 Дождаться выхода на рабочий режим АЧВС, для этого должен постоянно гореть красным светом индикатор "Режим". Учитывать, что на рабочий режим АЧВС может выходить в течение времени до 1 суток.

  • 8.6.5 С помощью программного обеспечения BM_Ctrl на АЧВС настроить выдачу шкалу системного времени ГЛОНАСС.

  • 8.6.6 Выполнить действия согласно п.п.8.5.7-8.5.10.                                   .

  • 8.6.7 Определить абсолютную погрешность (по уровню вероятности 0,68) привязки метки времени «1PPS» относительно системной шкалы времени ГНСС ГЛОНАСС в режиме слежения за НКА ГНСС ГЛОНАСС и GPS формуле (5):

ЫГЛОНАСС ~    ±     '                                 (5)

  • 8.6.8 Аналогично определить абсолютную погрешность (по уровню вероятности 0,68) привязки метки времени «1PPS» относительно системной шкалы времени ГНСС GPS в режиме слежения за НКА ГНСС ГЛОНАСС и GPS.

  • 8.6.9 Результаты поверки считать положительными, если доверительные границы абсолютной погрешности (при вероятности 0,68) привязки метки времени «1PPS» относительно системной шкалы времени ГНСС ГЛОНАСС и GPS в режиме слежения за НКА ГНСС ГЛОНАСС и GPS находятся в пределах ±38 нс.

  • 8.6.10 При невыполнении условий п. 8.6.9 поверяемая АЧВС бракуется и отправляется в ремонт.

8.7 Определение относительной погрешности по частоте выходного сигнала 10 МГц на интервале времени измерений 1 сутки
  • 8.7.1  Определение относительной погрешности по частоте выходного сигнала 10 МГц в режиме слежения за навигационными космическими аппаратами и в режиме хранения проводить с использованием компаратора частотного Ч7-308А/1 и стандарта частоты и времени водородного Ч1-76А.

  • 8.7.2 Собрать схему в соответствии с рисунком 6.

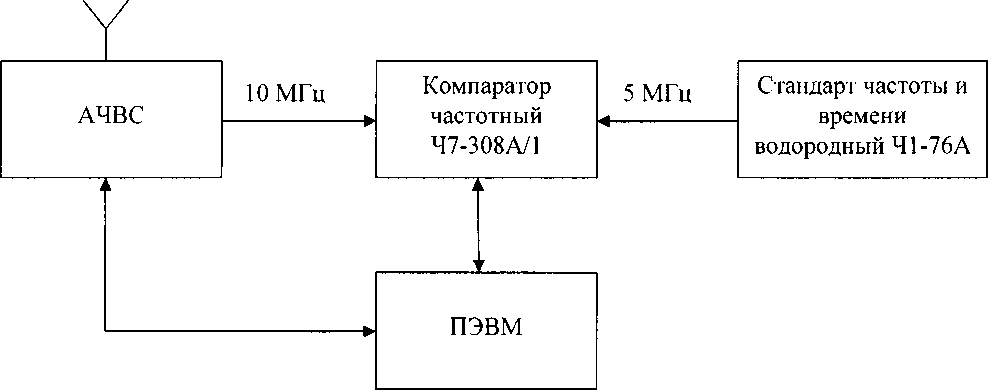

Рисунок 6 - Схема рабочего места по п.8.7

  • 8.7.3 Выполнить действия согласно п.п.8.2.2-8.2.6

  • 8.7.4 После суточного прогрева АЧВС провести измерения с помощью компаратора частотного Ч7-308А/1.

  • 8.7.5 Записать в ПЭВМ не менее 100 значений относительной погрешности по частоте.

  • 8.7.6 Определить среднее значение относительной погрешности по частоте по формуле (6):

А”'=Ф£л'“/’                    (б)

■*’ /=1

где A'of - относительная погрешность по частоте, измеренная в момент ti,

N- количество измерений.

  • 8.7.7 Результаты поверки считать положительными, если полученное значение относительной погрешности по частоте выходного сигнала 10 МГц в режиме слежения за навигационными космическими аппаратами ГНСС ГЛОНАСС и GPS находится в пределах ±К12.

  • 8.7.8 Перевести АЧВС в режим хранения путем отсоединения антенны АЧВС. Через 24 часа выполнить действия п.п. 8.7.5-8.7.6.

  • 8.7.9 Результаты поверки считать положительными, если значение относительной

погрешности по частоте выходного сигнала 10 МГц в режиме хранения находится в пределах ±2'1О'10.                                                 ;

  • 8.7.10 При невыполнении условий п. 8.7.7 и п. 8.7.9 поверяемая АЧВС бракуется и отправляется в ремонт.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки АЧВС выдается свидетельство установленной формы, на лицевую панель АЧВС наносится знак поверки в виде наклейки.

  • 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.3 Параме1ры. определенные при поверке, занося! в формуляр на АЧВС.

  • 9.4 В случае отрицательных результатов поверки поверяемая АЧВС к дальнейшему применению не допускается. На неё выдается извещение о непригодности к применению с указанием причин забракования.

    И.А. Дрига

    О.А. Рудакова

11ачальник отдела

ФГБУ «ГНМЦ» Минобороны России

Научный сотрудник

ФГБУ «ГНМЦ» Минобороны России
