Методика поверки «Государственная система обеспечения единства измерений АНАЛИЗАТОРЫ МОЩНОСТИ РА2201А, РА2203A» (PT-MП-4198-551-2017)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ деститель генерального директора

.Ф

07 S

А.Д. Меньшиков

«12» сентября 2017 г.

ФБУ«Ррстест-Москва»

Государственная система обеспечения единства измерений

АНАЛИЗАТОРЫ МОЩНОСТИ РА2201А, РА2203А

Методика поверки

РТ-МП-4198-551-2017 г. Москва

2017 г.

Настоящая методика поверки распространяется на анализаторы мощности РА2201А, РА2203А (далее - анализаторы), изготовленные компанией Keysight Technologies Malaysia Sdn. Bhd., Малайзия, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

• 1.1 При поверке проводят операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 1.2 При не соответствии характеристик поверяемых анализаторов требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят.

• 1.3 Допускается при периодической поверке на основании письменного заявления владельца поверяемого СИ производить поверку меньшего числа измеряемых величин и в неполном диапазоне измеряемых величин, меньшего числа каналов. Соответствующие записи должны быть сделаны в свидетельстве о поверке.

• 2.1 При проведении поверки применяются средства поверки (основные и вспомогательные), перечисленные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Продолжение таблицы 2

Таблица 3 - Вспомогательные средства поверки

• 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

• 2.3 Все основные и вспомогательные средства, применяемые при поверке, должны быть поверены и иметь свидетельства о поверке (отметки в формулярах или паспортах) с действующими сроками поверки.

К поверке анализаторов допускаются лица, прошедшие инструктаж по технике безопасности, изучившие документацию на поверяемые средства измерений, основные и вспомогательные средства измерений и настоящую методику поверки, аттестованные в качестве поверителей в установленном порядке.

• 4.1 При проведении поверки должны быть соблюдены требования правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н, общие требования безопасности при подготовке и проведении поверки по ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности», ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности».

• 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

• 4.3 К проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности имеющие группу по электробезопасности не ниже III.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C........................................................23±5

• - относительная влажность воздуха, %...................................................не более 80

• - частота питающей сети, Гц.........................................................................50

• - напряжение питающей сети, В................................................................220+™_о

• 6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - прогреть анализатор в течение 1 ч;

-проверить наличие действующих свидетельств о поверке на основные и вспомогательные средства поверки.

• 6.2 Средства поверки и поверяемый анализатор должны быть подготовлены к работе в соответствии с руководствами по их эксплуатации.

• 6.3 Контроль условий проведения поверки по пункту 5.1 должен быть проведен перед началом поверки.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие поверяемого анализатора требованиям:

• - комплектности анализатора в соответствии с руководством по эксплуатации;

• - отсутствие механических повреждений корпуса, органов управления, соединительных элементов, жидкокристаллического дисплея, нарушающих работу анализатора или затрудняющих поверку;

• - все надписи на корпусе анализатора должны быть четкими и ясными;

• - разъемы не должны иметь повреждений.

Анализаторы, имеющие дефекты, дальнейшей поверке не подвергаются, бракуются.

Проверить работоспособность дисплея и функциональных клавиш. Режимы, отображаемые на дисплеи, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании анализатор бракуется и направляется в ремонт.

Для проверки версии программного обеспечения анализатора необходимо выполнить следующие операции, с функционирующим анализатором:

• - нажать на передней панели функциональную клавишу «Help»;

-в появившемся на жидкокристаллическом дисплее меню выбрать функцию «About IntegraVision» путем нажатия соответствующей функциональной клавиши напротив указанного значения;

-в появившейся на жидкокристаллическом дисплее информации зафиксировать версию встроенного программного обеспечения, установленного в анализаторе «SystemVersion»;

-версия зафиксированного программного обеспечения должна быть не ниже, указанной в таблице 4;

• - определение цифрового идентификатора не предусмотрено;

Таблица 4 - Идентификационные данные программного обеспечения анализаторов

Результаты поверки считают положительными, если номер версии, указанной в таблице 4, не ниже номера версии, зафиксированной на проверяемом анализаторе.

Проводится при помощи калибратора многофункционального Fluke 5720А с усилителем Fluke 5725А методом прямых измерений. Поверяемым анализатором измерять воспроизводимое калибратором значение напряжения постоянного тока в следующей последовательности:

• - для одного канала входные разъемы поверяемого анализатора «U+» и «U-», предназначенные для измерения напряжения постоянного тока, соединить при помощи измерительных проводов с выходными разъемами «OUTPUT HI» и «OUTPUT LO» калибратора Fluke 5720А, схема подключения указана на рисунке 1;

• - на поверяемом анализаторе при помощи функциональных клавиш или тачскрин-дисплея установить режим измерения напряжения постоянного тока, в соответствии с руководством по эксплуатации;

• - на поверяемом анализаторе при помощи функциональных клавиш или тачскрин-дисплея установить заданный предел измерений, в соответствии с таблицей 5;

• - перевести калибратор в режим воспроизведения напряжения постоянного тока;

• - последовательно задавать на калибраторе точки воспроизведения в соответствии с таблицей 5;

• - с помощью анализатора произвести измерения в точках, указанных в таблице 5;

• - зафиксировать значения напряжения, измеренные поверяемым анализатором;

• - основную абсолютную погрешность измерений определить по формуле (1):

Д = Х-Х_э                             (1)

где X - значение напряжения постоянного (переменного) тока, измеренное анализатором, В

Х_э - значение напряжения постоянного (переменного) тока, задаваемое на калибраторе Fluke 5720А, В

• - повторить вышеуказанные операции для всех пределов измерений, указанных в таблице 5;

• - повторить вышеуказанные операции для всех каналов анализатора, предназначенных для измерения напряжения постоянного тока;

Таблица 5 - Задаваемые значения напряжения постоянного тока

Результаты поверки считают положительными, если основная абсолютная погрешность поверяемого анализатора при измерении напряжения постоянного тока не превышает пределов допускаемой погрешности, указанных в описании типа.

Проводится при помощи калибратора многофункционального Fluke 5720А с усилителем Fluke 5 725А методом прямых измерений. Поверяемым анализатором измерять воспроизводимое калибратором значение напряжения переменного тока в следующей последовательности:

• - для одного канала входные разъемы поверяемого анализатора «U+» и «U-», предназначенные для измерения напряжения переменного тока, соединить при помощи измерительных проводов с выходными разъемами «OUTPUT HI» и «OUTPUT LO» калибратора Fluke 5720А, схема подключения указана на рисунке 1;

• - на поверяемом анализаторе при помощи функциональных клавиш или тачскрин-дисплея установить режим измерения напряжения переменного тока, в соответствии с руководством по эксплуатации;

• - на поверяемом анализаторе при помощи функциональных клавиш или тачскрин-дисплея установить заданный предел измерений, в соответствии с таблицей 6;

• - перевести калибратор в режим воспроизведения напряжения переменного тока;

• - последовательно задавать на калибраторе точки воспроизведения в соответствии с таблицей 6;

• - с помощью анализатора произвести измерения в точках, указанных в таблице 6;

• - зафиксировать значения напряжения, измеренные поверяемым анализатором;

• - основную абсолютную погрешность измерений определить по формуле (1);

• - повторить вышеуказанные операции для всех пределов измерений, указанных в таблице 6;

• - повторить вышеуказанные операции для всех каналов анализатора, предназначенных для измерения напряжения переменного тока;

Таблица 6 - Задаваемые значения напряжения переменного тока

Продолжение таблицы 6

Результаты поверки считают положительными, если основная абсолютная погрешность поверяемого анализатора при измерении напряжения переменного тока не превышает пределов допускаемой погрешности, указанных в описании типа.

Для внешнего токового входа BNC, расположенного на задней панели, анализатора определение основной абсолютной погрешности измерений силы постоянного тока проводится при помощи калибратора многофункционального Fluke 572О А с усилителем Fluke 5725А методом прямых измерений. Поверяемым анализатором измерять воспроизводимое калибратором значение силы постоянного тока в следующей последовательности:

-для одного канала, входные разъемы поверяемого анализатора до 10 В, типа BNC, предназначенные для измерения силы постоянного тока от внешних датчиков, соединить при помощи измерительных проводов с выходными разъемами «OUTPUT HI» и «OUTPUT LO» калибратора Fluke 5720А, схема подключения указана на рисунке 2;

- на поверяемом анализаторе при помощи функциональных клавиш или тачскрин-дисплея установить режим измерения силы постоянного тока от внешних датчиков, в соответствии с руководством по эксплуатации, коэффициент преобразования 1 В/А;

• - перевести калибратор в режим воспроизведения напряжения постоянного тока;

• - последовательно задавать на калибраторе точки воспроизведения в соответствии с таблицей 7;

• - с помощью анализатора произвести измерения в точках, указанных в таблице 7;

• - зафиксировать значения силы тока, измеренные поверяемым анализатором;

• - основную абсолютную погрешность измерений определить по формуле (2):

^v преобр.

где X - значение силы постоянного тока, измеренное анализатором, А

Х_э - значение напряжения постоянного тока, задаваемое на калибраторе Fluke 5720А, В

Rn_Peo6p. - коэффициент преобразования, 1 В/А

• - повторить вышеуказанные операции для всех пределов измерений, указанных в таблице 7;

• - повторить вышеуказанные операции для всех каналов внешних токовых входов BNC анализатора;

  РА2201А, РА2203А




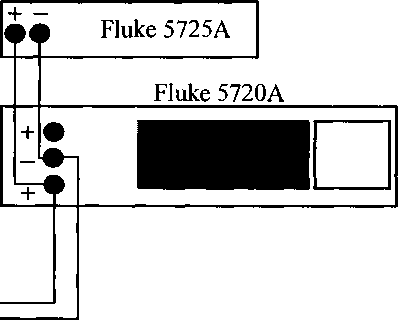

  Рисунок 2 - Схема подключения при поверки силы постоянного тока для внешнего токового входа BNC

Таблица 7 - Задаваемые значения напряжения постоянного тока для внешнего токового

Продолжение таблицы 7

Для входа 2 А, расположенного на задней панели, анализатора непосредственного подключения, определение основной абсолютной погрешности измерений силы постоянного тока проводится при помощи калибратора многофункционального Fluke 5720А с усилителем Fluke 5725А методом прямых измерений. Поверяемым анализатором измерять воспроизводимое калибратором значение силы постоянного тока в следующей последовательности:

• - для одного канала входные разъемы поверяемого анализатора до 2 А, предназначенные для измерения силы постоянного тока «2 А +» и «2 А -», соединить при помощи измерительных проводов с выходными разъемами «AUX CURRENT OUTPUT» и «UTPUT LO» калибратора Fluke 5720А;

• - на поверяемом анализаторе при помощи функциональных клавиш или тачскрин-дисплея установить режим измерения силы постоянного тока с входа 2 А;

• - на поверяемом анализаторе при помощи функциональных клавиш или тачскрин-дисплея переключать пределы измерений, в соответствии с таблицей 8;

• - перевести калибратор в режим воспроизведения силы постоянного тока;

• - последовательно задавать на калибраторе точки воспроизведения в соответствии с таблицей 8;

• - с помощью анализатора произвести измерения в точках, указанных в таблице 8;

• - зафиксировать значения силы тока, измеренные поверяемым анализатором;

• - основную абсолютную погрешность измерений определить по формуле (3):

Д = Х-Х_Э, А                         (3)

где X - значение силы переменного тока, измеренное анализатором, А

Х_э - значение силы переменного тока, задаваемое на калибраторе Fluke 5720А, А

• - повторить вышеуказанные операции для всех пределов измерений, указанных в таблице 8;

• - повторить вышеуказанные операции для всех каналов анализатора для входа 2 А;

Таблица 8 - Задаваемые значения силы постоянного тока для входа 2 А

Для входа 50 А, расположенного на задней панели, анализатора, непосредственного подключения, определение основной абсолютной погрешности измерений силы постоянного тока проводится при помощи калибратора многофункционального Fluke 5720А с усилителем Fluke 52120А, мультиметром цифровым прецизионным Fluke8508, шунтами А40В с адаптером A40BADAPT/SPADE до 100 А, методом косвенных измерений. Поверяемым анализатором измерять воспроизводимое калибратором значение силы постоянного тока в следующей последовательности:

• - для одного канала собрать схему подключения в соответствии с рисунком 3, номинальное значение по силе постоянного тока, используемого шунта из набора А40В, должно соответствовать текущему пределу измерений, выбранному для поверки из таблицы 9;

• - на поверяемом анализаторе при помощи функциональных клавиш или тачскрин-дисплея установить режим измерения силы постоянного тока с входа 50 А;

• - на поверяемом анализаторе при помощи функциональных клавиш или тачскрин-дисплея переключать пределы измерений, в соответствии с таблицей 9;

-последовательно задавать на выходе усилителя Fluke 52120А значения силы постоянного тока, в соответствии с таблицей 9;

• - с помощью мультиметра цифрового прецизионного Fluke 8508 измерить падение напряжение на шунте А40В;

• - с помощью анализатора произвести измерения в точках, указанных в таблице 9;

• - зафиксировать значения силы тока, измеренные поверяемым анализатором;

• - основную абсолютную погрешность измерений определить по формуле (4):

Д = Х—(4) R

шунт.

где X - значение силы постоянного тока, измеренное анализатором, А

Х_э - значение падения напряжения, измеренное с помощью Fluke 8508, В В-шунт. - действительное значение сопротивления постоянного тока шунта А40В, Ом

• - повторить вышеуказанные операции для всех пределов измерений, указанных в таблице 9;

• - повторить вышеуказанные операции для всех каналов анализатора для входа

50 А;

РА2201А, РА2203А

Fluke 52120А

Адаптер А40В z НИГ*^

ADAPT/SPADE

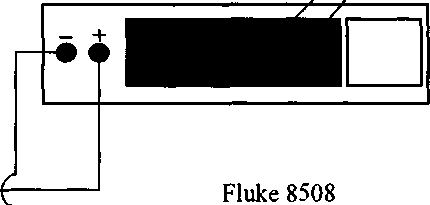

Рисунок 3 - Схема подключения при поверки силы постоянного тока для входа 50 А

Таблица 9 - Задаваемые значения силы постоянного тока для входа 50 А

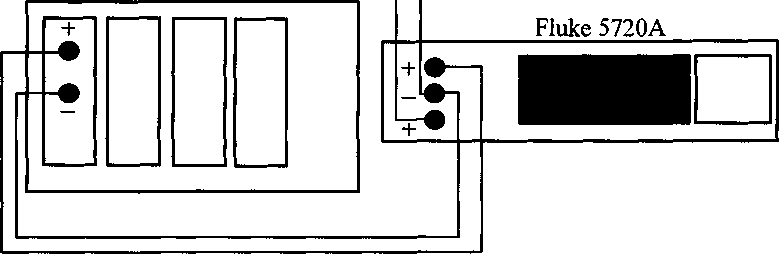

Рисунок 1 - Схема подключения при поверки постоянного и переменного напряжения

Лист№ 14 Всего листов 24

Результаты поверки считают положительными, если основная абсолютная погрешность поверяемого анализатора при измерении силы постоянного тока не превышает пределов допускаемой погрешности, указанных в описании типа.

Для внешнего токового входа BNC, расположенного на задней панели, анализатора определение основной абсолютной погрешности измерений силы переменного тока проводится при помощи калибратора многофункционального Fluke 5720А с усилителем Fluke 5725А методом прямых измерений. Поверяемым анализатором измерять воспроизводимое калибратором значение силы переменного тока в следующей последовательности:

• - для одного канала, входные разъемы поверяемого анализатора до 10 В, типа BNC, предназначенные для измерения силы переменного тока от внешних датчиков, соединить при помощи измерительных проводов с выходными разъемами «OUTPUT HI» и «OUTPUT LO» калибратора Fluke 5720А, схема подключения указана на рисунке 2;

• - на поверяемом анализаторе при помощи функциональных клавиш или тачскрин-дисплея установить режим измерения силы переменного тока от внешних датчиков, в соответствии с руководством по эксплуатации, коэффициент преобразования 1 В/А;

• - перевести калибратор в режим воспроизведения напряжения переменного тока;

• - последовательно задавать на калибраторе точки воспроизведения в соответствии с таблицей 10;

• - с помощью анализатора произвести измерения в точках, указанных в таблице 10;

• - зафиксировать значения силы тока, измеренные поверяемым анализатором;

• - основную абсолютную погрешность измерений определить по формуле (5):

Д = X - *^э                          (5)

преобр.

где X - значение силы переменного тока, измеренное анализатором, А

Х_э - значение напряжения переменного тока, задаваемое на калибраторе Fluke 5720А, В

В-преобр. - коэффициент преобразования, 1 В/А

• - повторить вышеуказанные операции для всех пределов измерений, указанных в таблице 10;

• - повторить вышеуказанные операции для всех каналов внешних токовых входов BNC анализатора.

Таблица 10 - Задаваемые значения напряжения переменного тока для внешнего токового

Для входа 2 А, расположенного на задней панели, анализатора, непосредственного подключения, определение основной абсолютной погрешности измерений силы переменного тока проводится при помощи калибратора многофункционального Fluke 5720А с усилителем Fluke 5725А методом прямых измерений. Поверяемым анализатором измерять воспроизводимое калибратором значение силы переменного тока в следующей последовательности:

• - для одного канала входные разъемы поверяемого анализатора до 2 А, предназначенные для измерения силы переменного тока «2 А +» и «2 А -», соединить при помощи измерительных проводов с выходными разъемами «AUX CURRENT OUTPUT» и «UTPUT LO» калибратора Fluke 5720А;

• - на поверяемом анализаторе при помощи функциональных клавиш или

тачскрин-дисплея установить режим измерения силы переменного тока с входа 2 А;

• - на поверяемом анализаторе при помощи функциональных клавиш или

тачскрин-дисплея переключать пределы измерений, в соответствии с таблицей 11;

• - перевести калибратор в режим воспроизведения силы переменного тока;

• - последовательно задавать на калибраторе точки воспроизведения в соответствии с таблицей 11;

• - с помощью анализатора произвести измерения в точках, указанных в таблице 11;

• - зафиксировать значения силы тока, измеренные поверяемым анализатором;

• - основную абсолютную погрешность измерений определить по формуле (6):

где X - значение силы переменного тока, измеренное анализатором, А Х_э - значение силы переменного тока, задаваемое на калибраторе Fluke 5720А, А

-повторить вышеуказанные операции для всех пределов, указанных в таблице 11;

-повторить вышеуказанные операции для всех каналов анализатора для входа 2 А;

Таблица 11 - Задаваемые значения силы переменного тока для входа 2 А

Продолжение таблицы 11

Для входа 50 А, расположенного на задней панели, анализатора, непосредственного подключения, определение основной абсолютной погрешности измерений силы переменного тока проводится при помощи калибратора многофункционального Fluke 5720А с усилителем Fluke 52120А, мультиметром цифровым прецизионным Fluke 8508, шунтами А40В с адаптером A40BADAPT/SPADE до 100 А, методом косвенных измерений. Поверяемым анализатором измерять воспроизводимое калибратором значение силы переменного тока в следующей последовательности:

• - для одного канала собрать схему подключения в соответствии с рисунком 3, номинальное значение по силе переменного тока, используемого шунта из набора А40В, должно соответствовать текущему пределу измерений, выбранному для поверки из таблицы 12;

• - на поверяемом анализаторе при помощи функциональных клавиш или тачскрин-дисплея установить режим измерения силы переменного тока с входа 50 А;

• - на поверяемом анализаторе при помощи функциональных клавиш или тачскрин-дисплея переключать пределы измерений, в соответствии с таблицей 12;

-последовательно задавать на выходе усилителя Fluke 52120А значения силы переменного тока, в соответствии с таблицей 12;

• - с помощью мультиметра цифрового прецизионного Fluke 8508 измерить падение напряжение на шунте А40В;

• - с помощью анализатора произвести измерения в точках, указанных в таблице 12;

• - зафиксировать значения силы тока, измеренные поверяемым анализатором;

• - основную абсолютную погрешность измерений определить по формуле (7):

А = X -                                (7)

шунт.

где X - значение силы переменного тока, измеренное анализатором, А

Х_э - значение падения напряжения, измеренное с помощью Fluke 8508, В Вшунт. - действительное значение сопротивления переменного тока шунта А40В, Ом

• - на первый канал осциллографа подавать напряжение переменного тока MSO-X 4104А, на второй силу переменного тока (режим измерения ACI);

• - параллельно с помощью BNC-T адаптера подать сигнал на анализатор (на вход напряжения переменного тока и вход силы переменного тока тока - BNC EXT на задней панели);

РА2201 А, РА2203А

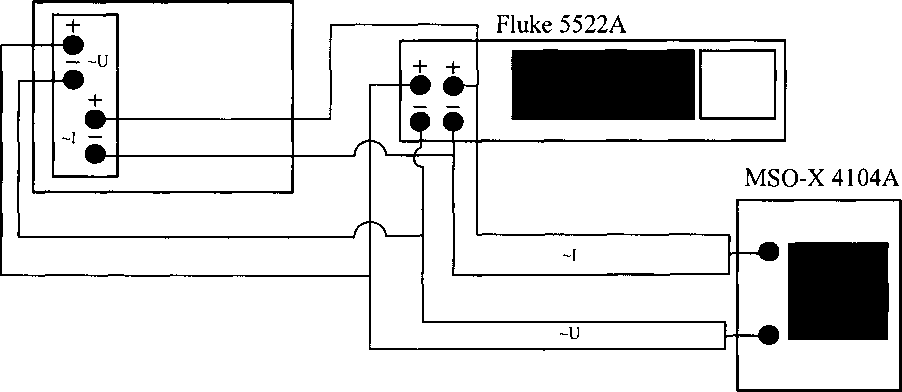

Рисунок 4 - Схема подключения для измерений фазового сдвига

-на калибраторе установить значение напряжения 1 В, значение силы тока 10 мА, частоту сигналов 50 Гц

• - последовательно задавать значения фазового сдвига и частоты на калибраторе из таблицы 13;

-на осциллографе установками коэффициента отклонения и смещения добиться одинакового размера по вертикали формы сигнала (волны) тока и напряжения, для устранения шумов и сглаживания формы сигналов включить на осциллографе функцию усреднения;

• - измерить действительное значение фазового сдвига ф с помощью осциллографа;

Таблица 13 - Устанавливаемые на калибраторе значения фазового сдвига

-рассчитать основную абсолютную погрешность измерений фазового сдвига по формуле (9):

А(р = (р_и — (р                                           (9)

где (р_и - значение фазового сдвига, измеренное анализатором, ...°

Ф - действительное значение фазового сдвига, измеренное с помощью осциллографа, ...°

- повторить вышеуказанные операции для всех каналов анализатора.

Результаты поверки считают положительными, если абсолютная погрешность поверяемого анализатора при измерении фазового сдвига не превышает пределов допускаемой погрешности, указанных в описании типа.

РА2201А, РА2203А

К2006

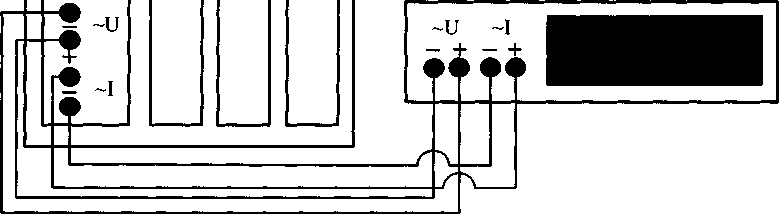

Рисунок 5 - Схема подключения для измерений мощности

Для входа 2 А, расположенного на задней панели, анализатора, непосредственного подключения, определение основной абсолютной погрешности измерений активной, реактивной и полной мощности проводить методом прямых измерений с помощью компаратора К2006 в следующей последовательности:

• - собрать схему на рисунке 5;

• - для одного канала входные разъемы испытуемого анализатора до 2 А, предназначенные для измерений силы постоянного тока «2 А +» и «2 А -», и разъемы «U+» и «U-», предназначенные для измерения напряжения переменного тока соединить при помощи измерительных проводов с соответствующими выходными разъемами компаратора К2006;

• - поочередно задавать на компаратора К2006 значения полной, активной, реактивной, мощности в соответствии с таблицей 14-16;

• - зафиксировать измеренные значения Х_изм.;

-по измеренным значениям Х_изм. для каждой точки Х_НОм. из таблиц 14, 15 и 16 вычисляется основная абсолютная погрешность измерений по формуле (10):

Д= Х-Х_э                            (10)

где X - значение полной, активной, реактивной, мощности, В -А (Вт, вар) Х_э - значение полной, активной, реактивной, мощности задаваемое на компараторе К2006, В -А (Вт, вар)

Для входа 50 А, расположенного на задней панели, анализатора, непосредственного подключения, определение основной абсолютной погрешности измерений активной, реактивной и полной мощности проводить методом прямых измерений с помощью компаратора К2006 в следующей последовательности:

• - собрать схему на рисунке 5;

• - для одного канала входные разъемы испытуемого анализатора до 50 А, предназначенные для измерений силы постоянного тока «50 А +» и «50 А -», и разъемы «U+» и «U-», предназначенные для измерения напряжения переменного тока соединить при помощи измерительных проводов с соответствующими выходными разъемами компаратора К2006;

• - поочередно задавать на компараторе К2006 значения активной, реактивной, полной, мощности в соответствии с таблицей 17-19;

• - зафиксировать измеренные значения Х_изм.;

-по измеренным значениям Х_изм. Для каждой точки Х_ном. из таблиц 17, 18 и 19 вычисляется основная абсолютная погрешность измерений по формуле (10).

• - повторить вышеуказанные операции для всех каналов анализатора.

Таблица 14 - Задаваемые значения активной мощности для входа 2 А

Таблица 15 - Задаваемые значения реактивной мощности для входа 2 А

Таблица 16 - Задаваемые значения полной мощности для входа 2 А

Таблица 17 - Задаваемые значения активной мощности для входа 50 А

Таблица 18 - Задаваемые значения реактивной мощности для входа 50 А

Таблица 19 - Задаваемые значения полной мощности для входа 50 А

Результаты поверки считают положительными, если основная абсолютная погрешность испытываемого анализатора при измерении активной, реактивной и полной мощности не превышает пределов допускаемой погрешности, указанных в описании типа.

• 8.1 При положительных результатах поверки анализаторов оформляют свидетельство о поверке.

• 8.2 Знак поверки наносится в месте, установленном в описании типа средства измерений.

• 8.3 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики анализаторы к дальнейшей эксплуатации не допускаются, свидетельство о поверке аннулируется и выписывается извещение о непригодности в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Ю.Н. Ткаченко
