Методика поверки «Комплексы аппаратно-программные "ТРАФИК-СКАНЕР-СМ2"» (ЛСФР.201219.001 МП)

Первый заместитель генерального директора -

ОГЛАВЛЕНИЕ

• 1. ОБЩИЕ ПОЛОЖЕНИЯ

• 2. ОПЕРАЦИИ ПОВЕРКИ

• 3. СРЕДСТВА ПОВЕРКИ

• 4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6. УСЛОВИЯ ПОВЕРКИ

• 7. ПОДГОТОВКА К ПОВЕРКЕ

• 8. ПРОВЕДЕНИЕ ПОВЕРКИ

• 1.1. Настоящая методика поверки распространяется на комплексы аппаратно-программные «ТРАФИК-СКАНЕР-СМ2» (далее — комплексы), изготавливаемые ООО «ИСС-Интегратор», и устанавливает объем и методы первичной и периодической поверок.

• 1.2. Интервал между' поверками - два года.

• 2.1. При проведении первичной поверки должны быть выполнены операции указанные в таблице 1, для периодической поверки операции указаны в таблице 2. Допускается проведение поверки для меньшего числа измеряемых величин.

• 2.2. В случае получения отрицательных результатов по пунктам таблицы 1 и 2 комплекс бракуется и направляется в ремонт.

• 2.3. Внеочередная поверка, обусловленная ремонтом, проводится в объеме первичной поверки. При наличии дополнительного модуля «Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П» внеочередная поверка, обусловленная ремонтом, изменением схем монтажа, а также изменением местоположением дополнительного модуля, проводится в объеме первичной поверки.

• 2.4. Для Модификации 1 поверка осуществляется по пунктам 8.1. 8.2, 8.3.1-8.3.4. при наличии дополнительного модуля поверка осуществляется по пунктам 8.1,8.2. 8.3.1-8.3.4. 8.3.6.

• 2.5. Модификация 2 поверяется по пунктам 8.1. 8.2, 8.3.1-8.3.5, при наличии дополнительного модуля поверка осуществляется по пунктам 8.1, 8.2. 8.3.1-8.3.6.

• 2.6. Допускается проводить поверку по п. 8.1, 8.2, 8.3.1-8.3.4. 8.3.6 в условиях эксплуатации или в лабораторных условиях.

Таблица 1 Объем операций при первичной поверке

Таблица 2 Объем операций при периодической поверке

• 3.1. При проведении поверки должны применяться средства поверки, указанные в таблице 3.

Таблица 3

• 3.2. Применяемые при поверке средства измерений должны быть поверены, исправны и иметь свидетельства о поверке.

• 3.3. Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 4.1. К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование, аттестованные в качестве поверителей в области радиотехнических измерений установленным порядком.

• 5.1. Во время подготовки к поверке и при ее проведении необходимо соблюдать правила техники безопасности и производственной санитарии, правила техники безопасности при эксплуатации электроустановок и требования, установленные технической документацией на используемые при поверке образцовые и вспомогательные средства поверки.

• 6.1. При проведении поверки в лабораторных условиях должны соблюдаться следующие условия:

• - температура окружающего воздуха от плюс 15 °C до плюс 35 °C;

• - относительная влажность до 90 %.

• 6.2. При проведении поверки на месте эксплуатации комплексов должны соблюдаться следующие условия:

• - температура окружающего воздуха от минус 30 °C до плюс 40 °C;

• - относительная влажность до 90 %.

• 6.3. Поверка проводится аккредитованными организациями в установленном порядке.

• 7.1. Поверитель должен изучить руководство по эксплуатации поверяемых комплексов и используемых средств поверки.

• 8. ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1. При проведении внешнего осмотра проверяют соответствие комплексов следующим требованиям:

• - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации;

• 8.1.2. Результаты поверки считать положительными, если комплекс удовлетворяет выше перечисленным требованиям.

• 8.2.1. Проверить соответствие заявленных идентификационных данных (идентификационное наименование, номер версии, цифровой идентификатор) программного обеспечения (ПО) комплекса в соответствии с п. 3.5 руководством по эксплуатации.

• 8.2.2. Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 4.

Таблица 4

• 8.3. Определение метрологических характеристик

  • 8.3.1. Определение абсолютной погрешности синхронизации относительно национальной шкалы координированного времени UTC (SU)

    • 8.3.1.1. Включить и настроить, при необходимости, комплекс согласно руководству по эксплуатации.

    • 8.3.1.2. Подключить источник точного времени к индикатору времени.

    • 8.3.1.3. Разместить индикатор времени в зоне контроля комплекса, убедиться в четкости показаний индикатора времени в программном обеспечении комплекса.

    • 8.3.1.4. Подключиться к поверяемому комплексу. Комплекс произведет фотофиксацию индикатора времени и присвоит кадру метку времени. Провести 5 измерений.

    • 8.3.1.5. Рассчитать абсолютную погрешность отклонения показаний внутреннего таймера от сигналов координированного времени UTC(SU) по формуле (1):

ДТ;=Т_И-Т_ЭЬ                                       (1)

где Тд-j - время присвоенное i-му кадру комплексом:

т_Э1 - значение индикатора времени на i-м кадре.

• 8.3.1.6. Результаты поверки считать положительными, если значение абсолютной погрешности синхронизации относительно национальной шкалы координированного времени UTC (SU) каждого кадра находятся в пределах ±1 мс.

• 8.3.2. Определение границ инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплекса в плане в статическом режиме при геометрическом факторе PDOP не более 3

  • 8.3.2.1. Подключить имитатор сигналов ГНСС к комплексу согласно рисунку 1.

  • 8.3.2.2. Подготовить и запустить сценарий имитации с параметрами, представленными в таблице 5.

    Имитатор _РЧ1 сигналов О⁴

    —»-& Ant Комплекс

Таблица 5

Рисунок 1

• 8.3.2.3. Провести измерения и запись координат комплексом согласно руководству по эксплуатации на комплекс.

• 8.3.2.4. Выбрать из измерений координат не менее 1000 с геометрическим фактором PDOP не более 3.

• 8.3.2.5. Рассчитать абсолютную погрешность определения широты по формуле (2):

о i»

где / — эпоха измерений:

В„ i — измеренная широта комплексом, град.; В_о i — опорная широта, град.

• 8.3.2.6. Рассчитать абсолютную погрешность определения долготы по формуле (3):

i’                                                     О)

где £_и j — измеренная долгота комплексом, град.;

L_o i — опорная долгота, град.

• 8.3.2.7. Перевести полученные значения абсолютной погрешности определения широты и долготы в метры по формулам (4), (5):

AR.' = ^ABi       а (1-е²)

‘     180 7(l-e²-sin² B_oi)³’

Al t _ AL* -я a-(l-e²)-cos В_о f

*      180 ^/(1-е²-sin² В_о i)³*

где АВ, . ALj — абсолютные погрешности определения широты и долготы на z-ю эпоху, град:

а — большая полуось общеземного эллипсоида, м (WGS-84: а = 6378137 м);

е — эксцентриситет общеземного эллипсоида (WGS-84: е2 = 0,00669437999).

• 8.3.2.8. Рассчитать математическое ожидание определения погрешности широты по формуле (6), долготы по формуле (7):

(6)

(7)

где N — число измерений.

• 8.3.2.9. Рассчитать СКО определения погрешности широты по формуле (8), долготы по формуле (9):




  N—1



  Sf₌₁(AL'-M_L)




  N-l

  (8)

  (9)

• 8.3.2.10. Рассчитать границы инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплекса в плане по формуле (10):

• 8.3.2.11. Результаты поверки считать положительными, если значения границ инструментальной погрешности (при доверительной вероятности 0.95) определения координат местоположения комплекса в плане в статическом режиме при геометрическом факторе PDOP не более 3 находятся в пределах ±6 м.

8.3.3. Определение абсолютной погрешности измерений расстояния от комплекса до ТС

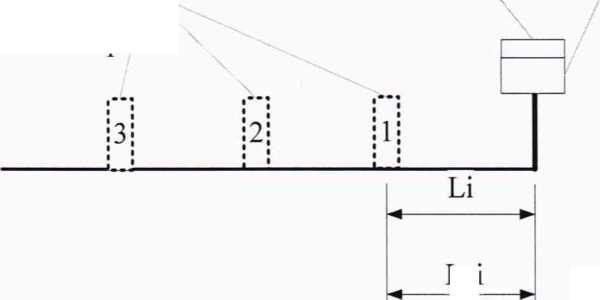

• 8.3.3.1. Разместить имитатор скорости ТС в зоне видимости комплекса на расстоянии 5 м (согласно схеме, приведенной на рисунке 2).

  Лазерный дальномер

  2

  имитатора

  1

  X

  I¹

  I

  3

  а

  а

  а

  а

  4

  :1

  г.

  :3

  а

  I

  Расположение



  Loi

  Рисунок 2

  Расположение

  имитатора

  Комплекс

  Li

  Li



• 8.3.3.2. Разместить дальномер рядом с комплексом.

• 8.3.3.3. Подключиться к поверяемому комплексу по указанному в его формуляре IP адресу.

• 8.3.3.4. Запустить менеджер задач, кликнув по иконке с названием TrafficScannerSM_Manager. Остановить службу рабочего режима нажав на кнопку Stop, которая находится на закладке Control менеджера задач (рисунок 3).



Рисунок 3

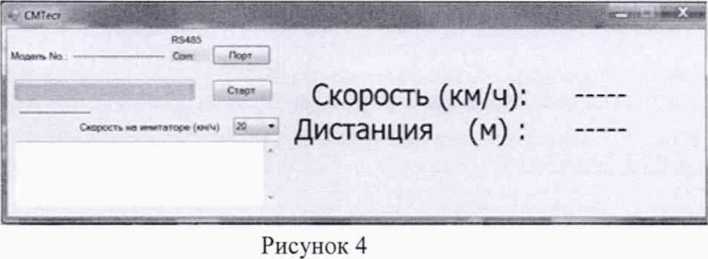

• 8.3.3.5. Запустить приложение СМТест. Нажать на кнопку «Порт» и в появившемся окне ввести номер виртуального СОМ порта, к которому подключен радарный детектор (посмотреть номер СОМ порта в разделе диспетчер оборудования ОС Windows) -рисунок 4. Нажать клавишу «Применить». Индикатор соединения с СОМ портом должен стать зеленым



  Рисунок 4

  • 8.3.3.6. На имитаторе установить имитируемую скорость 60 км/ч. В окне приложения СМТест из выпадающего списка измеряемых значений скорости выбрать значение измеряемой скорости 60 км/ч и нажать кнопку «Старт». Комплекс произведёт расстояния и отразит измеренный результат.

  • 8.3.3.7. Провести измерение расстояния Lai дальномером до имитатора.

  • 8.3.3.8. Повторить измерение расстояния до имитатора размещенного на расстоянии 50. 100 м.

  • 8.3.3.9. Рассчитать абсолютную погрешность измерений расстояния до ТС для каждого измерения по формуле (11):

AL, = L, - Ьэ;

8.3.3.10. Результаты поверки считать положительными, если значения абсолютной погрешности измерений расстояния до ТС находятся в пределах ± 1 м.

• 8.3.4. Определение абсолютной погрешности измерений скорости движения ТС в зоне контроля

• 8.3.4.1. Разместить в зоне видимости комплекса на расстоянии от 1 до 30 метров имитатор скорости движения ТС.

  • 8.3.4.2. Подключиться к поверяемому комплексу по указанному в его формуляре IP адресу.

  • 8.3.4.3. Запустить менеджер задач, кликнув по иконке с названием TrafficScannerSM_Manager. Остановить службу рабочего режима нажав на кнопку Stop, которая находится на закладке Control менеджера задач (рисунок 5).



Рисунок 5

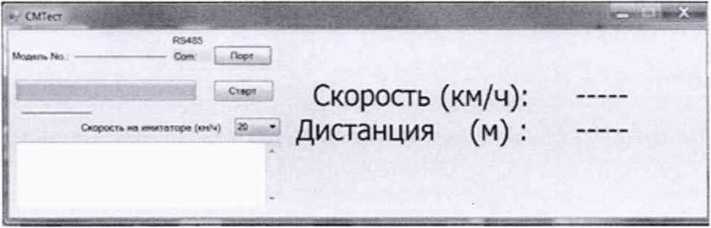

• 8.3.4.4. Запустить приложение СМТест. Нажать на кнопку «Порт» и в появившемся окне ввести номер виртуального СОМ порта, к которому подключен радарный детектор (посмотреть номер СОМ порта в разделе диспетчер оборудования ОС Windows) -рисунок 6. Нажать клавишу «Применить». Индикатор соединения с СОМ портом должен стать зеленым



  Рисунок 6

  • 8.3.4.5. На имитаторе установить имитируемую скорость 2 км/ч. В окне приложения СМТест из выпадающего списка измеряемых значений скорости выбрать значение измеряемой скорости 2 км/ч и нажать кнопку «Старт». Комплекс произведёт измерение скорости и отразит измеренный результат.

  • 8.3.4.6. На имитаторе поочередно установить имитируемую скорость из ряда 2, 70. 90, 120, 140, 180, 250, 320 км/ч и провести измерения скорости. После окончания испытаний нажать в окне приложения CMtest кнопку «Стоп». Закрыть приложение CMtest.

  • 8.3.4.7. Рассчитать абсолютную погрешность измерения скорости ТС по формуле (12):

AV,=V_K1-V3i,

где V_3l - имитируемая скорость ТС из ряда 2. 70. 90. 120, 140. 180, 250, 320 км/ч.

V_K'i - скорость ТС, измеренная комплексом при имитируемой скорости Vai;

8.3.4.8. Результаты поверки считать положительными, если значения допускаемой абсолютной погрешности измерений скорости движения ТС в зоне контроля в диапазоне от 2 до 140 км/ч включительно находятся в пределах ±1 км/ч, в диапазоне свыше 140 до 320 км/ч находятся в пределах ±2 км/ч.

• 8.3.5. Определение абсолютной погрешности измерений скорости движения ТС на контролируемом участке автодороги

• 8.3.5.1. Определение погрешности измерений скорости движения ТС на контролируемом участке дороги проводится сравнением значения скорости измеренной комплексом и значения скорости с эталонного навигационного приемника.

• 8.3.5.2. Подключить эталонный навигационный приемник к персональному компьютеру с установленным программным обеспечением для записи данных в файл с эталонного навигационного приемника, и разместить их в автомобиле.

• 8.3.5.3. Установить частоту выдачи данных эталонным навигационным приемником (темп решения) 10 Гц. Начать запись данных с эталонного навигационного приемника.

• 8.3.5.4. Осуществить проезд зоны контроля комплексов на автомобиле не менее 3 проездов со скоростями из диапазона от 40 до 180 км/ч.

• 8.3.5.5. Остановить запись данных с эталонного навигационного приемника.

• 8.3.5.6. По данным с комплексов определить время фиксации автомобиля на въезде и выезде с контролируемого участка дороги для всех проездов.

• 8.3.5.7. Выбрать из записанных данных с эталонного навигационного приемника данные, соответствующие интервалам времени нахождения автомобиля на контролируемом участке дороги для всех проездов.

• 8.3.5.8. Определить эталонную скорость движения автомобиля на контролируемом участке дороги по данным с эталонного навигационного приемника по формуле (13):

(13)

где V_3i - значение скорости на контролируемом участке дороги по данным с эталонного навигационного приемника для /-го проезда, выраженное в км/ч;

И/(/) - значение мгновенной скорости по данным с эталонного навигационного приемника для /-го проезда, выраженное в км/ч;

N - количество значений мгновенной скорости по данным с эталонного навигационного приемника для /-го проезда.

• 8.3.5.9. Рассчитать значение абсолютной погрешности измерений скорости движения ТС на контролируемом участке дороги по формуле (14):



(14)

где V, - значение скорости на контролируемом участке дороги, измеренное комплексом для /-го проезда, выраженное в км/ч;

• 8.3.5.10. Результаты поверки считать положительными, если значения погрешности измерений скорости движения ТС на контролируемом участке дороги в диапазоне от 2 до 140 км/ч включительно находятся в пределах ±2 км/ч. в диапазоне свыше 140 до 320 км/ч находятся в пределах ±2 %.

8.3.6. Определение метрологических характеристик дополнительного модуля «Комплекс аппаратно-программный «ТРАФИК-СКАНЕР-П»

• 8.3.6.1. Поверка проводится согласно документа 4278-0087-63796276-2017 МП «Комплексы аппаратно-программные «ТРАФИК-СКАИЕР-П». Методика поверки».

• 9.1. На комплекс, прошедший поверку с положительными результатами, выдается свидетельство о поверке установленной формы.

• 9.2. При отрицательных результатах поверки комплекс к применению не допускается. свидетельство о поверке аннулируется, и на комплекс выдается извещение о непригодности.

Заместитель начальника НПО-10 -

Хамадулин

12
