Методика поверки «ГСИ. ИСТОЧНИКИ ПИТАНИЯ ПОСТОЯННОГО ТОКА ТЕКО-5000» (РТ-МП-6373-551-2019)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУ ЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

А.Д. Меньшиков

«10» сентября 2019 г.

Государственная система обеспечения единства измерений

ИСТОЧНИКИ ПИТАНИЯ ПОСТОЯННОГО ТОКА ТЕКО-5000

Методика поверки

РТ-МП-6373-551-2019 г. Москва

2019 г.

Настоящая методика поверки распространяется на источников питания постоянного тока ТЕКО-5000, изготовленные акционерным обществом «ТЕСТПРИБОР» (АО «ТЕСТПРИБОР»), г. Москва, и устанавливает методы их первичной и периодической поверок.

Интервал между поверками - 1 год.

• 1 Операции поверки

  • 1.1 При проведении поверки выполняются операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 1.2 При получении отрицательного результата в процессе выполнения любой из операций поверки источник питания признают непригодным и его поверку прекращают.

• 2 Средства поверки

  • 2.1 При проведении поверки источников питания применяются основные средства поверки (эталоны), указанные в таблице 2.

  • 2.2 Для определения условий проведения поверки используют вспомогательные средства поверки, указанные в таблице 3.

  • 2.3 Допускается применение не приведенных в таблицах 2 и 3 средств поверки, но обеспечивающих определение метрологических характеристик поверяемых источников питания и условий проведения поверки с требуемой точностью.

  • 2.4 Все применяемые средства поверки должны быть поверены (аттестованы) в установленном порядке и иметь действующие свидетельства о поверке (аттестации).

Таблица 2 - Основные средства поверки

Таблица 3 - Вспомогательные средства поверки

• 3 Требования к квалификации поверителей

К поверке источников питания допускаются лица, изучившие эксплуатационные документы на поверяемые средства измерений, основные и вспомогательные средства поверки и настоящую методику поверки.

• 4 Требования безопасности

  • 4.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

  • 4.2 При проведении поверки источников питания необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах.

  • 4.3 К работе на электроустановках следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний. Специалист, осуществляющий поверку источников питания, должен иметь квалификационную группу по электробезопасности не ниже третьей.

• 5 Условия поверки

  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C............................................................20±5;

• - относительная влажность воздуха, %......................................................от 30 до 80;

• - атмосферное давление, кПа...................................................................от 84 до 106.

• 6 Подготовка к проведению поверки

Выдержать источник при температуре, указанной в пункте 5.1, не менее 2 часов.

• 7 Проведение поверки

  • 7.1 Внешний осмотр

При внешнем осмотре проверяют:

• - отсутствие механических повреждений корпуса и соединительных элементов, нарушающих работу источника питания или затрудняющих поверку;

• - все надписи на панелях должны быть четкими и ясными;

• - разъемы не должны иметь повреждений и должны быть чистыми.

Источник питания, не соответствующий перечисленным требованиям, дальнейшей поверке не подвергается и бракуется.

• 7.2 Опробование

Проверить работоспособность ЖКИ и функциональных клавиш, режимы отображаемые на ЖКИ должны соответствовать выбранным при нажатии соответствующих клавиш.

• 7.3 Идентификация программного обеспечения

При включении источника питания на ЖКИ отображается информация текущей версии программного обеспечения. Результаты проверки считаются положительными, если версия программного обеспечения не ниже V2.6.

• 7.4 Определение абсолютной погрешности воспроизведений/измерений напряжения постоянного тока на выходе проводят с помощью лабораторного автотрансформатора «Штиль» TSGC2-30-B (далее - ЛАТР), нагрузок электронных АКИП-1315 (АКИП-1320) и мультиметра 3458А.

Определение абсолютной погрешности воспроизведений/измерений напряжения постоянного тока на выходе проводят в следующей последовательности:

разъемы поверяемого источника питания соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной АКИП-1315 (АКИП-1320) и мультиметра 3458А (см. рисунок 1);

ТЕКО 5000

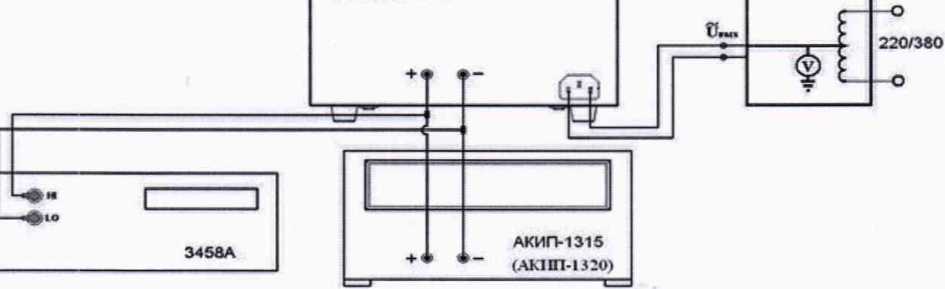

Рисунок 1 - Структурная схема соединения приборов.

на ЛАТРе установить напряжение питания равным номинальному (230 В), контролируя его при помощи встроенного вольтметра;

- на поверяемом источнике питания установить режим воспроизведения напряжения постоянного тока, значения напряжения постоянного тока на выходе, соответствующие 10, 50 и 100 % от максимального значения воспроизводимой величины, значения силы тока, равными максимальному значению для установленного значения напряжения;

• -     на электронной нагрузке установить режим стабилизации силы постоянного тока, значение тока потребления установить равным значению силы тока, установленному на выходе поверяемого источника питания;

• -    по показаниям мультиметра зафиксировать значения напряжения постоянного тока на выходе поверяемого источника питания;

• -     абсолютную погрешность воспроизведений напряжения AU _восПр, мВ, определить по формуле

AUвоспр~                                             (1)

где и_усг - установленное значение напряжения на выходе источника питания, В;

U -значение напряжения, измеренного мультиметром 3458А, В

• -    абсолютную погрешность измерений напряжения AU_U^, мВ,определить по формуле

Ли_изм=и^-и,                          (2)

где и_изм - измеренное значение напряжения источником питания питания, В;

U -значение напряжения, измеренное мультиметром 3458А, В

Результаты поверки считаются удовлетворительными, если полученные значения погрешности не превышают значений, приведенных в описании типа средства измерений.

• 7.5 Определение абсолютной погрешности воспроизведений/измерений силы постоянного тока на выходе проводят с помощью лабораторного автотрансформатора «Штиль» TSGC2-30-B (далее - ЛАТР), нагрузок электронныхАКИП-1315 (АКИП-1320), шунта токового АКИП-7501 и мультиметра 345 8А.

Определение абсолютной погрешности воспроизведений/измерений силы постоянного тока на выходе проводят в следующей последовательности:

• -    разъемы поверяемого источника питания соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной АКИП-1315 (АКИП-1320), шунта токового АКИП-7501 и мультиметра 3458А (см. рисунок 2);

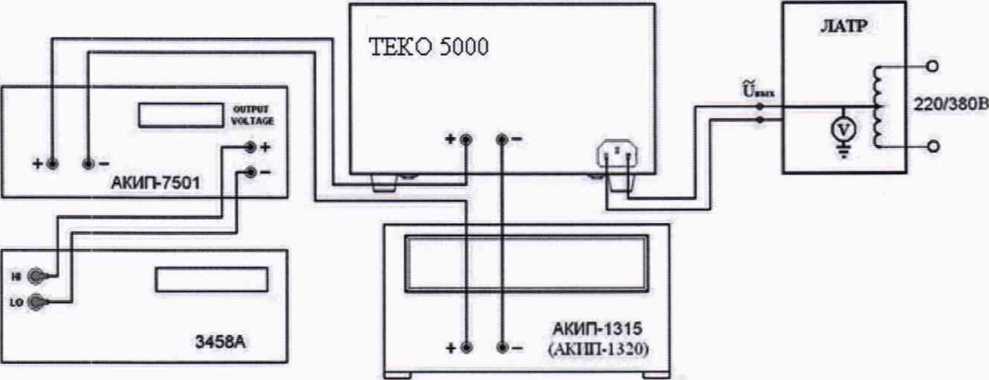

Рисунок 2 - Структурная схема соединения приборов

- на ЛАТРе установить напряжение питания равным номинальному (230 В), контролируя его при помощи встроенного вольтметра;

• -    на поверяемом источнике питания установить режим воспроизведения силы постоянного тока, значения силы постоянного тока на выходе, соответствующие 10, 50 и 100 % от максимального значения воспроизводимой величины, значения напряжения, равными максимальному значению для установленного значения силы постоянного тока;

• -     на электронной нагрузке установить режим стабилизации силы постоянного тока, значение тока потребления установить больше значения силы тока, установленного на выходе поверяемого источника питания;

по показаниям мультиметра зафиксировать значения напряжения на разъемах «OUTPUT VOLTAGE» шунта токового АКИП-7501 в каждой проверяемой точке;

абсолютную погрешность воспроизведений силы постоянного тока А1_воспр, мА, определить по формуле

Aleocnp lycm  U / R ,

где 1_ИЗм - установленное значение силы тока на выходе источника питания, А; U -значение напряжения, измеренное мультиметром 3458А, В;

R - значение сопротивления шунта токового АКИП-7501, Ом;

абсолютную погрешность измерений силы постоянного тока Л1_изм, мА, определить по формуле

И/ U3M   1изм U /7? ,

где 1_нзм - установленное значение силы тока на выходе источника питания, А; U -значение напряжения, измеренное мультиметром 3458А, В;

R - значение сопротивления шунта токового АКИП-7501, Ом.

Результаты поверки считают удовлетворительными, если полученные значения не превышают значений, приведенных в описании типа средства измерений.

• 8 Оформление результатов поверки

  • 8.1 При положительных результатах поверки источника питания оформляют свидетельство о поверке согласно действующим нормативным правовым документам.

Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.

• 8.2 При отрицательных результатах поверки выписывается извещение о непригодности с указанием причин.

  .......

  Ю.Н. Ткаченко

  В.Ф. Литонов

Начальник лаборатории № 551

ФБУ «Ростест-Москва»

Инженер по метрологии 2 категории лаборатории № 551
