Методика поверки «Устройства контроля сигналов автоматического регулирования скорости УКС-АРС» (МП УКВФ. 421451.013 )

СОГЛАСОВАНО

УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

-

2016 г.

Устройства контроля сигналов автоматического регулирования скорости УКС-АРС

Методика поверки

УКВФ. 421451.013 МГ1 г. Видное

2016 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 10 Приложение А

• 1.1 Настоящая методика поверки распространяется на устройства контроля сигналов автоматического регулирования скорости УКС-АРС (далее - устройства) и устанавливает методику их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять устройства, принятые отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять устройства в процессе эксплуатации и хранения, которые были подвергнуты регламентным работам необходимого вида, и в эксплуатационных документах на которые есть отметка о выполнении указанных работ.

• 1.4 Периодичность поверки в процессе эксплуатации и хранении устанавливается потребителем с учетом условий и интенсивности эксплуатации устройств, но не реже одного раза в два года.

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из

• 3.1 При проведении поверки рекомендуется применять средства поверки, приве

дённые в таблице 2.

Таблица 2

ние характеристик прибора с требуемой точностью.

• 3.3 Применяемые средства поверки должны быть исправны.

• 3.4 Средства измерений должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано.

• 4.1 К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на устройства и применяемые средства измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 5.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 80 до 106,7 кПа.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать устройства в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены).

• 8.1 При проведении внешнего осмотра устройства проверяют:

• - соответствие комплектности перечню, указанному в руководстве по эксплуатации;

• - соответствие серийного номера указанному в руководстве по эксплуатации;

• - маркировку и наличие необходимых надписей на наружных панелях;

• - разборные контактные соединения должны иметь маркировку, а резьба винтов и гаек должна быть исправна;

• - на корпусе устройств не должно быть трещин, царапин, забоин, сколов;

• - отдельные части устройств должны быть прочно закреплены.

Результаты проверки считают положительными, если выполняются все вышеуказанные требования.

• 8.2 Опробование устройств проводится в следующей последовательности:

• 1) Подготовить устройство в соответствии с руководством по эксплуатации.

• 2) Включить устройство в соответствии с руководством по эксплуатации.

• 3) При включении устройства должна загореться световая индикация.

Результат опробования считают положительным, если происходит включение световой индикации устройств.

• 8.3 Подтверждение соответствия программного обеспечения.

Для подтверждения соответствия программного обеспечения (далее по тексту - ПО) необходимо:

• 1) Подготовить устройство в соответствии с руководством по эксплуатации.

• 2) Включить устройство в соответствии с руководством по эксплуатации.

• 3) Загрузить программное обеспечение устройства.

• 4) Считать и сравнить номер версии программного обеспечения, указанного в программе на устройство с номером версии в описании типа.

Результат проверки считают положительным, если наименование и номер версии ПО соответствуют указанным в описании типа на устройства.

• 8.4 Проверка электрической прочности изоляции.

Проверку электрической прочности изоляции в следующей последовательности:

• 1) Включить установку для проверки параметров электрической безопасности GPT-79803 (далее по тексту - GPT-79803) в соответствии с руководством по эксплуатации.

• 2) Подключить GPT-79803 между цепями, указанными в таблице 3.

• 3) При помощи GPT-79803 воспроизвести испытательное напряжение переменного

  1 мин.

  5) Снизить испытательное напряжение до нуля и отключить GPT-79803.

  Результаты проверки считают удовлетворительными, если во время испытаний не было искрения, пробивного разряда или пробоя.

тока с частотой 50 Гц согласно таблице 3. Таблица 3

4) Выдержать испытуемые цепи под действием испытательного напряжения в течение

• 8.5 Проверка электрического сопротивления изоляции

• 1) Включить GPT-79803 в соответствии с руководством по эксплуатации.

• 2) Подключить GPT-79803 между цепями, указанными в таблице 4.

Таблица 4

• 3) Установить на выходе установки GPT-79803 напряжение постоянного тока 500 В.

• 4) Провести измерение электрического сопротивления изоляции не менее 3 раз. Результаты испытания считаются положительными, если измеренное значение

электрического сопротивления составляет не менее значений, указанных в таблице 4.

• 8.6 Проверка допускаемых погрешностей измерения

8.6.1 Проверка допускаемой относительной погрешности измерения немодулирован-ного среднеквадратического значения напряжения и частоты переменного тока (частоты селекции).

Проверку проводить при помощи калибратора многофункционального Fluke 5520А (далее по тексту - калибратор) поочередно для всех измерительных каналов устройства в следующей последовательности:

• 1) Включить калибратор и устройство в соответствии с их руководствами по эксплуа

тации.

2) Собрать схему, представленную на рисунке 1.

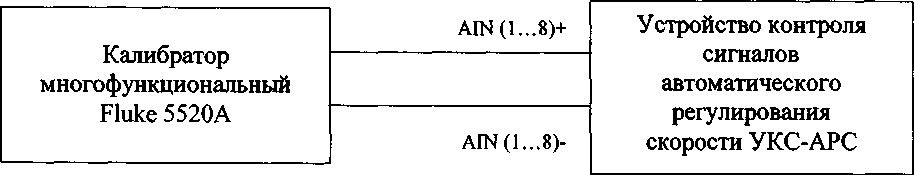

Рисунок 1 - Структурная схема проверки допускаемых погрешностей устройства

• 3) При помощи калибратора поочередно воспроизвести испытательный сигнал напряжения переменного тока 5 В с частотой 50 Гц.

• 4)  Произвести измерение среднеквадратического значения напряжения и частоты переменного тока при помощи устройства.

• 5)  Произвести расчет относительной погрешности измерения среднеквадратического значения напряжения переменного тока по формуле (1).

= (1)

где Хи - среднеквадратическое значение напряжения переменного тока, измеренное при помощи устройства, В;

Х_о - среднеквадратическое значение напряжения переменного тока, воспроизведенное при помощи калибратора, В;

• 6)  Произвести расчет абсолютной погрешности измерения частоты переменного тока по формуле (2).

АХ = Хи-Хо,                            (2)

где Хи - значение частоты переменного тока, измеренное при помощи устройства, Гц; Х_о - значение частоты переменного тока, воспроизведенное при помощи калибратора, Гц;

• 7)  Поочередно повторить пункты 3) - 5) при значениях частоты переменного тока: 75, 125, 175, 225,275, 325, 50, 300 и 600 Гц (для проверки 600 Гц предварительно подают соответствующую команду при помощи ПО).

• 8)  Поочередно повторить пункты 3) - 6) при значениях напряжения переменного тока 75 и 150 В.

Результаты проверки считаются положительными, если полученные значения относительных погрешностей измерения не превышают пределов, представленных в приложении А.

• 8.6.2 Проверка допускаемых погрешностей измерения амплитудно-моделированного напряжения переменного тока.

• 1) Включить калибратор и устройство в соответствии с их руководствами по эксплуатации.

• 2) Собрать схему, представленную на рисунке 1.

• 3) На калибраторе включить режим модуляции сигнала, согласно руководству по эксплуатации.

• 4) При помощи калибратора воспроизвести испытательный сигнал напряжения переменного тока равный 5 В с частотой переменного тока 275 Гц и частотой модуляции равной 0,28 Гц.

• 5) Произвести измерение среднеквадратического значения напряжения при помощи устройства.

• 6) Произвести расчет относительной погрешности измерения среднеквадратического значения напряжения переменного тока по формуле (1).

• 7) Повторить пункты 4)-6) с частотой модуляции 0,7 Гц.

• 8) Повторить поочередно пункты 4)-7) при значениях напряжения переменного тока равного: 30, 75,100,150 В.

Результаты проверки считаются положительными, если полученные значения относительных погрешностей измерения не превышают пределов, представленных в приложении А.

• 9.1 Результаты поверки устройств оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки устройства удостоверяются знаком поверки и записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки устройства не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на устройства.

Таблица А.1 - Метрологические и технические характеристики устройств
