Государственная система обеспечения единства измерений

Устройства сбора и передачи данных RTU-325M

Методика поверки РТ-М П-2585-441-2015 г. Москва 2015

Настоящая методика поверки распространяется на устройства сбора и передачи данных RTU-325M (далее - УСПД), предназначенные для измерений времени и синхронизации времени подчиненных УСПД и измерительных приборов (далее - ИП) имеющих встроенные часы.

Методика устанавливает объем, условия поверки, методы и средства поверки УСПД, и порядок оформления результатов поверки.

Интервал между поверками УСПД - 6 (шесть) лет.

1 Операции поверки Таблице 1 - операции поверки

2. Средства поверки

При проведении поверки должны быть применены средства, указанные в таблице 2. Таблица 2 - средства поверки и вспомогательное оборудование

Примечание - Допускается применение других основных и вспомогательных средств поверки с метрологическими характеристиками, обеспечивающими требуемые точности измерений.

3. Требования к квалификации поверителей

К проведению поверки УСПД допускают поверителей, изучивших настоящую методику поверки и руководство по эксплуатации на УСПД, имеющих стаж работы по данному виду измерений не менее одного года.

4. Требования по безопасности

• 4.1. При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 4.2. Специалист, осуществляющий поверку УСПД, должен иметь квалификационную группу по электробезопасности не хуже третьей и перед началом работы должен ознакомиться с РЭ.

5. Условия поверки и подготовка к ней

• 5.1. При проведении поверки должны соблюдаться следующие условия:

• -  температура окружающего воздуха (23 ± 1) °C;

• -  относительная влажность воздуха от 30% до 80%;

• -  атмосферное давление от 84 до 106,7 кПа;

• -  напряжение питающей сети 164...264 В;

• -  частота сети (50 ± 1) Гц.

• 5.2. Перед проведением поверки необходимо изучить руководство по эксплуатации УСПД и эксплуатационную документацию средств, используемых при поверке.

• 6. Порядок проведения поверки

п. 6.1. Внешний осмотр УСПД

При проведении внешнего осмотра УСПД выполняются следующие операции:

• 6.1.1. Проверка комплектности УСПД на соответствие формуляру;

• 6.1.2. Проверка маркировки УСПД и соответствие заводских номеров на шильдике УСПД номерам, указанным в формуляре;

• 6.1.3. Проверка наличия действующих пломб (стикеров) в оговоренных местах;

• 6.1.4. Проверка внешнего вида УСПД с целью выявления возможных механических повреждений;

• 6.1.5. Проверка целостности кабелей связи.

и. 6.2. Опробование

При проведении опробования должны быть выполнены следующие операции:

• 6.2.1. Проверка установления УСПД в рабочий режим. Для этого подать электропитание на УСПД. Дождаться окончания загрузки внутреннего ПО. Окончание загрузки характеризуется прекращением звуковых тональных сигналов.

Результаты поверки считать удовлетворительными, если во время загрузки ПО не вывелась ошибка.

п. 6.3. Идентификация программного обеспечения.

• 6.3.1. Выполнить п. 6.2.1 настоящей инструкции. Убедиться, что УСПД находится в рабочем режиме.

• 6.3.2. Подключить внешний инженерный пульт (ноутбук или компьютер) к порту Ethernet УСПД RTU-325M.

• 6.3.3. С внешнего инженерного пульта подключиться программой эмулятора терминала (например, «ZOC») к УСПД (заводская установка IP-адреса - 10.7.11.202) по протоколу telnet.

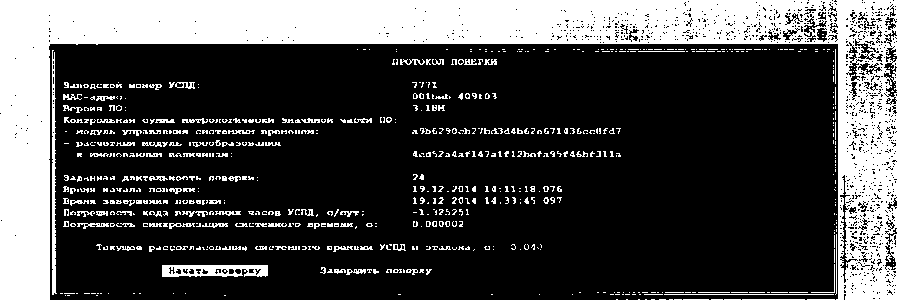

• 6.3.4. В ответ на приглашение встроенного программного обеспечения ввести (рисунок 1): Login: poverka Password: р325. (пароль выдается только лицензированным на право поверки организациям)).

  		| - Coxmoi ' | •
  с™..,»	ad        1           •
  		Caneot Г
  «••Montxoioo	Siondort »o<                  6d*-  1 i	Sava* Aa. |
  ConnveMntyp*	t tint             w|    Сопвои**— 1 ■
  	UNX4           v|   Conhguro- | 1. 1
  IT* Show   window wf»o	mring tvo profpain	MO0   |

• 6.3.5. В окне программы эмулятора терминала должно появиться главное окно программы для выполнения метрологической поверки.

Внимание! Кнопку интерфейса «Начать поверку» не нажимать.

• 6.3.6. Прочитать и записать в протокол поверки контрольные суммы метрологически значимых частей ПО (см. рисунок 2.) и сличить их с записями в формуляре на RTU-325М. При периодической поверке прочитать и записать в протокол данные по предыдущей поверке (если она проводилась): время проведения и абсолютную

погрешность хода внутренних часов за сутки.

’ ■ А |!

■Т «

■ ;!?■

УСПД 2 [7T71j (лЗ.18М-*3.18-сЗ.60-wl. 18)

Л1

<ЕNTER>-ВЫПОЛНИТЬ

<Г4>-ДЛИТЕЛЬНОСТЬ ПОВЕРКИ <Е5С>-ВЫХОД

ОКХ«          Р           1ЮГ>ч

• 6.3.7. После просмотра значений контрольных сумм завершить работу программы метрологической поверки нажатием клавиши <ESC>.

В случае отклонения контрольных сумм от записанных в формуляре процедуры поверки приостанавливаются до выяснения причин данных отклонений.

Определение контрольных сумм метрологически значимых частей встроенного программного обеспечения УСПД RTU-325Mможно произвести другим способом.

• 6.3.8. Выполнить п. 6.2.1 настоящей инструкции. Убедиться, что УСПД находится в рабочем режиме.

• 6.3.9. Подключить компьютер к порту Ethernet УСПД RTU-325M, затем набрать в Brouser IP адрес УСПД, ввести login и пароль, откроется меню.

• 6.3.10. В меню выбрать пункт Протокол поверки и нажать Enter.Откроется экран на котором имеется вся та же информация, что и на экране рис.2.

п. 6.4. Определение абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по каналам ГНСС

Методика основана на измерении временного рассогласования исходного PPS сигнала от ССВ-1Г с сигналом PPS системных часов RTU-325M. В качестве измерительного устройства используется частотомер CNT90XL.

Произвести настройку частотомера универсального CNT-90XL в соответствии с руководством пользователя.

Установить режим измерения интервалов, фронты входа А и В положительные, сопротивление входов А и В 1 МОм, подключив к входам сопротивления 1 кОм, установить порог срабатывания ручной и уровни положительные 1 В.

Присоединить кабелем контакты разъема coml RS-232 RTU-325M (сигнал DTR) к входу А частотомера CNT-90 XL. Соединить выход «1Гц» синхронизирующего приемника ССВ-1Г с входом В частотомера CNT-90 XL и с синхронизирующим входом com2 RTU (ножка DCD). Подключить порт Ethernet RTU-325M на вход компьютера.

DCD

ССВ-1Г

GND

Входа | Вход В

Частотомер CNT90XL

Рисунок 1.

Запустить RTU-325M. Настроить порты следующим образом: Во всех последовательных портах coml-com4 использовать настройки по умолчанию.

КОНФИГУРАЦИЯ RTU-325P

Тип порта

Скорость

Четмооть

Размер

Число стоп.бит

Аппаратное управление потоком RTS/CTS (Hflow) Режим работы

Контроль трафика

Разрешенное время отсутствия трафика, сек

Профиль настроек GPRS

Ping IP Адрео_1

Ping IP Ад&еа_2

Ping IP Адрес_3

Ping период, сек

Ping: действие при отсутствия ответа

Для порта сот5 использовать настройки:

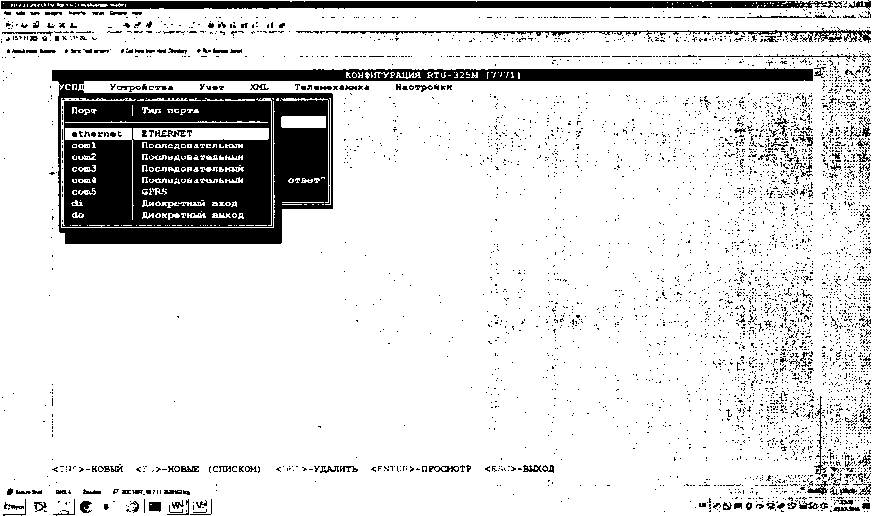

В пункте меню «Соединения» произвести следующие настройки

<::т»НЛКИ>-ВЫБО₽ <INS>-HOBbM <:д.'.,>-УДАЛИТЪ <ЕК" шо-просмотр oso-выход

■    ■        _; •  ■■              <М»В ■ 1Ы *

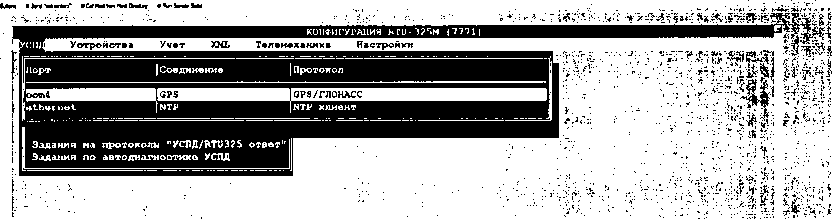

В соединении на порту сот4 установить следующие параметры

|Протокол

|NTP клиент

По нарастающему фронту 2000

100

10

1000

i ' . ■                                             ' ■                                                                                                                                                           <

<-,ТПЩ'ГИУ-ВЫБОР <к->-ИЗМЕНИТЬ о .so-выход

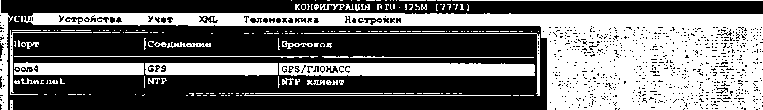

Настроить эталон времени на GPS приемник.

В меню выбрать пункт НАСТРОЙКИ->ВРЕМЯ->ЭТАЛОН BPEMEHH->GPS/rJIOHACC. Перезапустить RTU-325M.

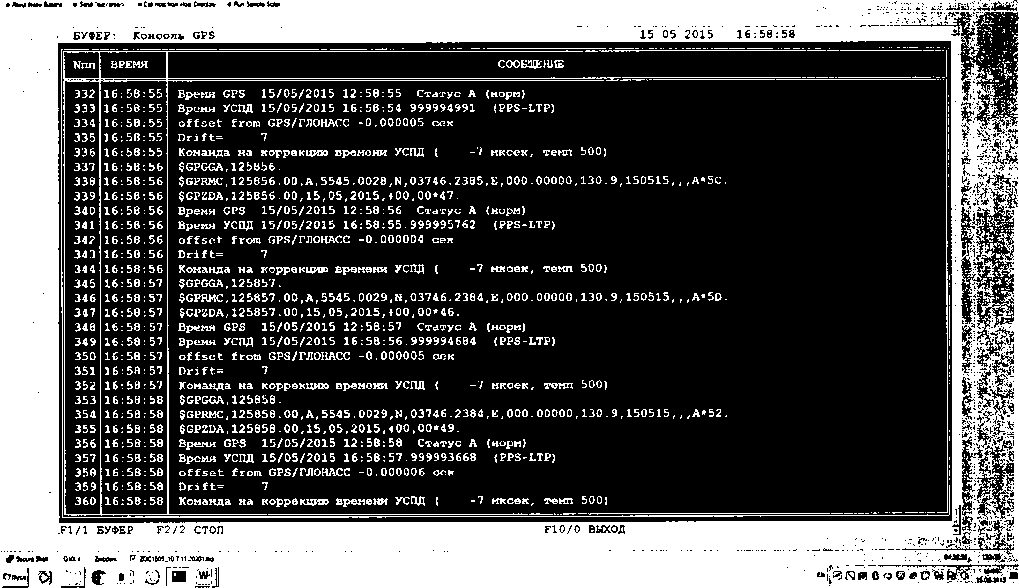

Войти в пункт меню НАЛАДКА->ВИРТУАЛЬНЫЕ КОНСОЛИ->КОНСОЛЬ GPS/ГЛОНАСС.

Убедиться, что все устройства работают. Дождаться завершения переходного процесса настройки времени в УСПД. Длительность переходного процесса зависит от начальной погрешности привязки шкалы времени относительно шкалы времени UTC(SU).

Ручная коррекция времени УСПД

Параметры коррекции времени УСПД Параметры коррекции времени счетчиков Летнее время

Учет

>-ОТМЕНА

< V £ Л К.И> - ИЗМЕНИТЬ   <Е NTEP > -ВВОД

УСПД Устройства

Р axin}j674j Л1«>м

Индикатором завершения переходного процесса будут значения команды на коррекцию времени меньше 20 мкс. Эти значения можно наблюдать в виртуальной консоле. После завершения ппереходного процесса можно производить измерения.

Установить режим измерения на RTU-325M. В этом режиме PPS сигнал системного времени RTU-325M выводится на порт coml (сигнал DTR.)

Включить на RTU-325M режим поверки. Для этого соединиться с ним по Telnet с LOGIN poverka и паролем р325.

RTU-325M (7771) (пЗ.18О-аЗ.18-оЗ.63-wl.32)

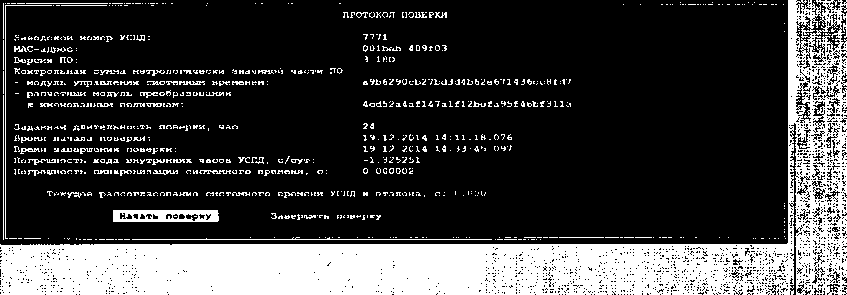

ПРОТОКОЛ ПОВЕРКИ

Завершить поверку

7Z

Добро пожаловать в RTU-325

Введите имя пользователя (login:) и пароль (password:) {login: Poverka

password:

Нажать последовательно F5 и F6

^-j

RTU-325M [7771]

£

Измерения At; должны проводиться в установившемся режиме работы системы. Интервал между измерениями может лежать в диапазоне от 1 с до 120 с. При доверительной вероятности Р=0,95 число измерений должно быть не меньше 30. Все измерения фиксируются. На основании их рассчитываются:

Среднее значение абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU)

п

АТуспд-эт ~ ^—

(2)

И доверительный интервал (неопределенность) результатов измерений определяется

ЛТуспд-эт ±, где

^{— д}Туспд-эт)

Результаты поверки считать удовлетворительными. если абсолютная погрешность привязки шкалы времени относительно шкалы времени UTC(SU) не превышает ± 10 мс.

п. 6.5 Определение абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP

Собрать схему измерительного стенда согласно рисунку 2.

Произвести настройку частотомера универсального CNT-90XL в соответствии с руководством пользователя.

Установить режим измерения интервалов, фронты входа А и В положительные, сопротивление входов А и В 1 МОм, подключив к входам сопротивления 1 кОм, установить порог срабатывания ручной и уровни положительные 1 В.

Присоединить кабелем контакты разъема coml RS-232 (сигнал DTR) к входу А частотомера CNT-90 XL. Соединить выход «1Гц» синхронизирующего приемника с входом В частотомера CNT-90 XL. Задать сетевой адрес ССВ-1Г. Подключить порт Ethernet ССВ-1Г на вход сетевого коммутатора. К сетевому коммутатору подключить так порты же Ethernet компьютера и RTU-325M.

Произвести настройку ССВ-1Г в соответствии с эксплуатационной документацией.

PPS Системного времени RTU-325M

Вход В Вход А

Частотомер CNT90XL

Рисунок 2.

Сконфигурировать RTU-325M (используется компьютер с программой ZOC)

КОНФИГУРАЦИЯ RTU-325M (7771)

...    .               т^ез;.ж

Ping: действие при отсутствии ответа

<СТРЕЛКИ>-ВЫБО₽ <г4>-ИЗМЕНИТЬ <ЕХТЯЯ>-ПРОСМОТР <ЕЯО-ВЫХОД

В пункте меню «Соединения» произвести следующие настройки

ь - и ь u X ь                     . а Ль .S н п «•

: «МалЧИМха

ж

Задания на протоколы "yCim/RTU325 ответ" Задания по автодиагностике УСПД

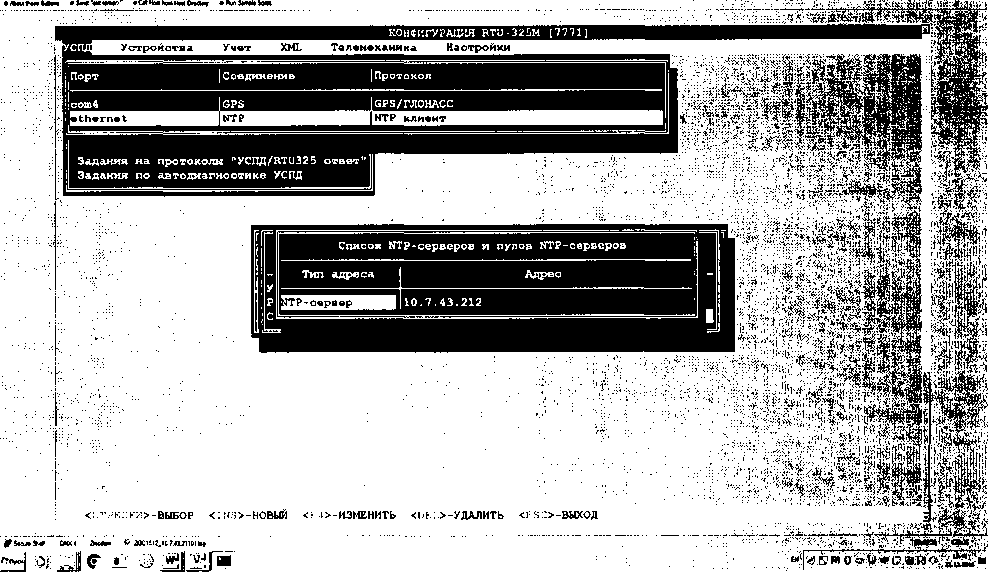

В соединении на порту Ethernet установить следующие параметры

в 1074JJH1

№ Ш «и Ug^V Trwufe Sovt QMav Mr___   _____ __>

Ь’-ы а и ж и '   . * ■* * '• • -а- й Л п л «: и й

- ----

Перезапустить RTU-325M.

Войти в режим НАЛАДКА.

RTU-325M [7771] (пЗ.180-аЗ.18-оЗ■63-wl.32)

f= 23.12.2015 16 00

КОНФИГУРАТОР

ЖУРНАЛ СОБЫТИЙ

‘                                                                АРХИВЫ

1                                                  ИМПОРТ/ЭКСПОРТ ДАННЫХ

ДОКУМЕНТЫ XML...

ЗАПУСК ОПРОСОВ

ОСТАНОВ ОПРОСОВ

ПЕРЕЗАПУСК ПО

ПЕРЕЗАГРУЗКА УСПД

ВЫКЛЮЧЕНИЕ УСПД

£$ки«Эч> OKU

ВИРТУАЛЬНЫЕ КОНСОЛИ->Консоль NTP

...

jd’ W Л i> «il i: IT

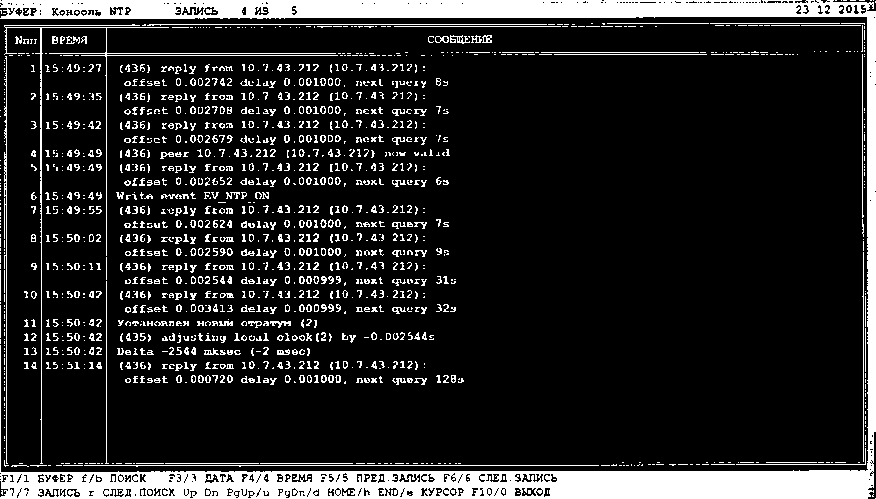

Необходимо дождаться окончания переходного процесса настройки времени.

Индикатором последнего будут отклонения системного времени менее 5 мс и установка стратума 2.

После завершения переходного процесса настройки времени, установить режим измерения на RTU-325-M.

В этом режиме PPS сигнал системного времени будет выводиться на порт coml.

Включить на RTU-325M режим поверки. Для этого соединиться с ним по Telnet с LOGIN poverka и паролем р325.

я*. ы>

Добро пожаловать в RTU-325

Введите имя пользователя (login:) и пароль (password:) login: Poverka

password:

I

:■ ■ ■■          .       ..     .             ■                                       im> в ыьв

<ENTER>-BbinOJlHHTb <Е4>-ДЛИТЕЛЬНОСТЬ ПОВЕРКИ <Р5>-ИМПУЛЬСИ <ЕЗС>-ВЬКОД

frm ИМ Лет» Р »--НО’_10?п»а»<3»в

<*он.| о: ;• j с* ■ ■ /> [■ jgg,v5|

Нажать последовательно F5 и F6

RTU-325M [7771) (пЗ.180-аЗ.18-сЗ.63-wl.32)                                                  •’

ПОВЕРКА СИГНАЛА PPS

Порт:

DTR:

RTS:

Длина импульса, мс: 10

<СТРЕЛКИ>-ВЫБО? <Р4>-ИЗМЕНИТЬ <Р6>-ЭАЛУСК

-----=---—-

4, ИВ «ИР И®

<F.NTER>-BBOfl <RSC>-OTMEHA

ПОВЕРКА СИГНАЛА PPS

ЗАЛУЖЕНА ЗАДАЧА ПОВЕРКИ СИГНАЛА PPS¹

Для продолжения работы нажмите любую клаеиигу

Далее, провести 30 (при доверительной вероятности Р=0,95) измерений. По данным о разнице времени Д ti между системным временем УСПД и эталонным с ССВ-1Г рассчитываем среднее значение абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU)

п

АТуспд-эт ⁼

i = l

Рассчитываем доверительный интервал по формуле

ДТуспд-эт±28, где 5-стандартное отклонение          (5)

— ДТу_Спд-эт)

ч     п-1

Результаты поверки считать удовлетворительными, если абсолютная погрешность привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP не превышает ±300 мс.

п. 6.6 Определение абсолютной погрешности измерения текущего времени, (системное время) в автономном режиме за сутки

• 1. Произвести синхронизацию системных часов УСПД в соответствии с методом указанным в пункте п.6.4.

• 2. Убедиться по данным частотомера, что синхронизация прошла успешно.

3.Отключить RTU-325M на 4 часа от синхронизирующего устройства ССВ-1Г.

4.В конце испытательного периода считать данные ДТуспд-эт с дисплея частотомера. 6*ДТ_успд__эт является оценкой абсолютной погрешности измерения текущего времени в автономном режиме работы RTU-325M за сутки.

Результаты поверки считать удовлетворительными, если абсолютная погрешность измерения текущего времени (системное время) в автономном режиме за сутки не превышает значения ± 5 с.

п, 7 Оформление результатов поверки

7.1 Результаты измерений, полученные в процессе поверки, заносят в протокол по образцу

• 7.3 Если СИ по результатам поверки признано непригодным к применению, свидетельство о поверке аннулируется и выписывается извещение о непригодности к применению.

• 7.4 При необходимости запись в формуляре УСПД производится на основании свидетельства о поверке представителем фирмы-изготовителя или владельцем УСПД. Попытка доступа к УСПД с неправильным паролем фиксируется с меткой времени в журнале событий УСПД. Доступ к УСПД не возможен. При известном пароле доступ к УСПД фиксируется в журнале событий с меткой времени, но не позволяет что-либо изменить в журнале событий УСПД. Попытка изменения программного обеспечения приводит к изменению контрольных сумм ПО. Таким образом, бесконтрольное изменение ПО невозможно.

Отсутствие аппаратных регулировок и возможностей бесконтрольного изменения ПО УСПД гарантирует неизменность метрологических характеристик на межповерочном интервале.

Начальник лаборатории №441

ФБУ «РостестМосква»

С.Э.Баринов

18
