Методика поверки «Анализаторы обмоток электродвигателей Baker DX» (ИЦРМ-МП-145-19)

УТВЕРЖДАЮ

Технический директор ООО «ИЦРМ»

Методика поверки

г. Москва

2019 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки распространяется на анализаторы обмоток электродвигателей Baker DX (далее по тексту - анализаторы) и устанавливает методику их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять анализаторы до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять анализаторы в процессе эксплуатации и/или хранения.

• 1.4 Допускается проведение поверки меньшего числа измеряемых величин на меньшем диапазоне измерений в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.5 Интервал между поверками в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации, но не реже одного раза в 2 года.

• 1.6 Основные метрологические характеристики анализаторов приведены в таблице 1.

Таблица 1 - Метрологические характеристики анализаторов

Продолжение таблицы 1

• 2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 2 - Операции поверки

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки анализатор бракуют и его поверку прекращают.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 3 - Средства поверки

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику, эксплуатационную документацию на анализаторы и средства поверки.

• 4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей », «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на анализаторы и применяемые средства поверки.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (20±5) °C;

• - относительная влажность воздуха от 15 до 50 %.

• 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха использовать термогигрометр электронный CENTER 313.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать анализатор в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

• 8.1 Внешний осмотр

При проведении внешнего осмотра анализатора проверить:

• - отсутствие механических повреждений на наружных поверхностях корпуса;

• - отсутствие повреждений разъемных соединителей;

• - целостность маркировки.

Результат внешнего осмотра считается положительным, если соблюдены вышеупомянутые требования.

• 8.2 Опробование

Опробование проводить в следующей последовательности:

• 1) подготовить и подключить анализатор в сеть питания в соответствии с руководством по эксплуатации;

• 2) проверить функционирование дисплея и световых индикаторов анализатора.

Результат опробования считается положительным, если после включение питания световые индикаторы и дисплей функционируют согласно руководству по эксплуатации.

• 8.3 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить при помощи установки для проверки параметров электрической безопасности GPT-79803 испытательным напряжением 500 В между корпусом анализатора и соединёнными вместе контактами сетевого питания.

Результат проверки считается положительным, если измеренное значение электрического сопротивления изоляции не менее 20 МОм.

• 8.4 Подтверждение соответствия программного обеспечения

Идентификацию программного обеспечения (далее - ПО) анализатора проводить в следующей последовательности:

• 1) подготовить и подключить анализатор в сеть питания в соответствие с руководством по эксплуатации;

• 2) загрузить ПО анализатора;

• 3) считать номер версии в окне интерфейса внешнего ПО;

• 4) сравнить номер версии ПО, считанный с анализатора, с номером версии, указанным в описании типа.

Результат проверки считать положительным, если номер версии ПО не ниже указанного в описании типа.

• 8.5 Определение метрологических характеристик

  • 8.5.1 Определение приведенной (к верхней границе диапазона воспроизведений) погрешности воспроизведений напряжения постоянного тока проводить с помощью делителя напряжения ДН-50э (далее - ДН-50э) и вольтметра универсального В7-78/1 (далее - вольтметр) в следующей последовательности:

• 1) собрать схему согласно рисунку 1а) для определения погрешности воспроизведений напряжения постоянного тока до 1000 В или рисунку 16) для определения погрешности воспроизведений напряжения постоянного тока свыше 1000 В;

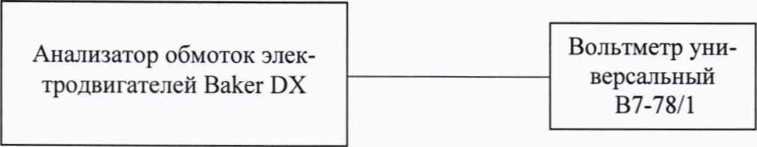

а) схема подключения для определения погрешности воспроизведений напряжения постоянного тока до 1000 В

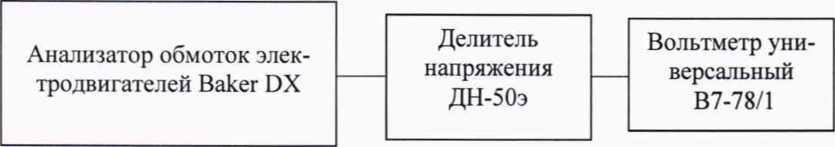

б) схема подключения для определения погрешности воспроизведений напряжения постоянного тока свыше 1000 В

Рисунок 1 - Схемы подключений для определения погрешности воспроизведений напряжения постоянного тока

• 2) подготовить к работе вольтметр, ДН-50э и поверяемый анализатор согласно их эксплуатационной документации;

• 3) с анализатора последовательно воспроизвести испытательные сигналы с характеристиками, приведенными в таблице 4;

Таблица 4 - Испытательные сигналы для определения погрешности воспроизведений напряжения постоянного тока

• 4) считать с вольтметра измеренные значения напряжения постоянного тока;

• 5) рассчитать значения приведенной (к верхней границе диапазона воспроизведений) погрешности воспроизведений напряжения постоянного тока по формулам:

• - при воспроизведении напряжения постоянного тока до 1000 В:

• - при воспроизведении напряжения постоянного тока свыше 1000 В:

,₁₀₀                             (2)

где U_eocnp - значение напряжения постоянного тока, воспроизведенное анализатором, кВ;

К_мп ~ номинальное значение коэффициента масштабного преобразования ДН-50э;

(7_Э - значение напряжения постоянного тока, измеренное вольтметром, В;

U_н - верхняя граница диапазона воспроизведений напряжения постоянного тока, кВ.

Результат проверки считать положительным, если полученные значения приведенной (к верхней границе диапазона воспроизведений) погрешности воспроизведений напряжения постоянного тока не превышают ±3 %.

• 8.5.2 Определение приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления изоляции при испытании напряжением постоянного тока проводить с помощью калибратора электрического сопротивления КС-100К5Т (далее - калибратор) в следующей последовательности:

• 1) собрать схему согласно рисунку 2;

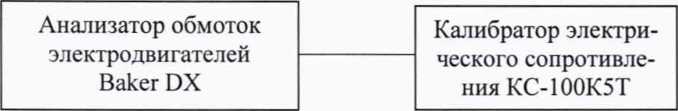

Рисунок 2 - Схема подключений для определения погрешности измерений электрического сопротивления изоляции при испытании напряжением постоянного тока

• 2) подготовить к работе калибратор и поверяемый анализатор согласно их эксплуатационной документации;

• 3) при помощи калибратора последовательно установить электрическое сопротивление в соответствии с таблицей 5;

Таблица 5 - Испытательные сигналы для определения погрешности измерений электриче-ского сопротивления изоляции при испытании напряжением постоянного тока

• 4) считать с анализатора измеренные значения электрического сопротивления изоляции;

• 5) рассчитать значения приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления изоляции при испытании напряжением постоянного тока по формуле:

,_{100 (3)} ^RH

где R_M3M - значение электрического сопротивления изоляции, измеренное поверяемым анализатором, МОм;

Rj — значение электрического сопротивления, установленное на калибраторе, МОм;

R_H - верхняя граница диапазона измерений электрического сопротивления изоляции при испытании напряжением постоянного тока, МОм.

Результат проверки считать положительным, если полученные значения приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления изоляции при испытании напряжением постоянного тока не превышают ±8 %.

• 8.5.3 Определение приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления проводить с помощью катушек электрического сопротивления Р321, Р310 (далее - катушки сопротивления) и магазина электрического сопротивления МС-6-01/1 (далее - магазин сопротивления) в следующей последовательности:

• 1) собрать схему согласно рисунку 3;

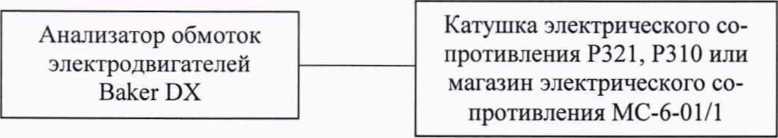

Рисунок 3 - Схема подключений для определения погрешности измерений электрического сопротивления

• 2) подготовить к работе катушки сопротивления, магазин сопротивления и поверяемый анализатор согласно их эксплуатационной документации;

• 3) при помощи катушек сопротивления или магазина сопротивления, в зависимости от величины электрического сопротивления, последовательно установить электрическое сопротивление в соответствии с таблицей 6;

Таблица 6 - Испытательные сигналы для определения погрешности измерений электрического сопротивления

• 4) считать с анализатора измеренные значения электрического сопротивления;

• 5) рассчитать значения приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления по формуле:

.100,                                  (4)

^RH

где R_H3M - значение электрического сопротивления, измеренное поверяемым анализатором, Ом;

R₃ - значение электрического сопротивления, установленное при помощи катушек сопротивления или магазина сопротивления, Ом;

R_H - верхняя граница диапазона измерений электрического сопротивления, Ом.

Результат проверки считать положительным, если полученные значения приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления не превышают пределов, указанных в таблице 1.

• 8.5.4 Определение приведенной (к верхней границе диапазона воспроизведений) погрешности воспроизведений импульсного напряжения (колебательного коммутационного импульса «250/2500» по ГОСТ 1516.2-97) проводить с помощью анализатора импульсов цифрового MIAS (далее - MIAS) и делителя импульсного напряжения ДИН-50 (далее -ДИН-50) в следующей последовательности:

1) собрать схему согласно рисунку 4;

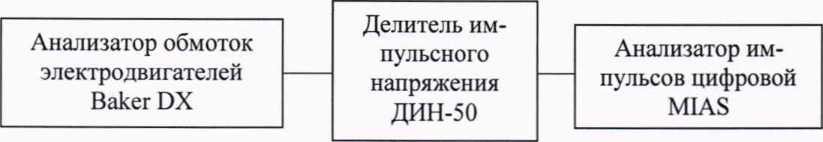

Рисунок 4 - Схема подключений для определения погрешности воспроизведений импульсного напряжения

• 2) подготовить к работе MIAS, ДИН-50 и поверяемый анализатор согласно их эксплуатационной документации;

• 3) с анализатора последовательно воспроизвести испытательные сигналы с характеристиками, приведенными в таблице 7;

Таблица 7 - Испытательные сигналы для определения погрешности воспроизведений импульсного напряжения

• 4) считать с MIAS измеренные значения импульсного напряжения;

• 5) рассчитать значения приведенной (к верхней границе диапазона воспроизведений) погрешности воспроизведений импульсного напряжения по формуле:

W/ =        ^А~^л”⁷ 41.100,                               (5)

где U_eocnp — значение импульсного напряжения, воспроизведенное анализатором, кВ;

- номинальное значение коэффициента масштабного преобразования ДИН-50;

U₃ - значение импульсного напряжения, измеренное MIAS, В;

U_н - верхняя граница диапазона воспроизведений импульсного напряжения, кВ.

Результат проверки считать положительным, если полученные значения приведенной (к верхней границе диапазона воспроизведений) погрешности воспроизведений импульсного напряжения не превышают ±11 %.

• 9.1 Положительные результаты поверки анализатора оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, и нанесением знака поверки.

• 9.2 Знак поверки наносится на корпус анализатора и на свидетельство о поверке.

• 9.3 При отрицательных результатах поверки анализатор не допускается к применению до выяснения причин неисправностей и их устранения. После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.

• 9.4 Отрицательные результаты поверки анализатора оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а анализатор не допускают к применению.

Технический директор ООО «ИЦРМ»

Инженер 11 категории ООО «ИЦРМ»

М. С. Казаков

М. М. Хасанова
