Методика поверки «Государственная система обеспечения единства измерений Г азоанализаторы «АЛМАЗ-СПЕКТР»» (МП-206/09-2020)

СОГЛАСОВАНО:

ООО

ЛОЕИ ТЕСТ»

«13» августа 2021 г.

Государственная система обеспечения единства измерений

Газоанализаторы «АЛМАЗ-СПЕКТР»

МП-206/09-2020

с изменением № 1

г. Москва, 2021 г.

• 1.1  Настоящая методика поверки распространяется на газоанализаторы «АЛМАЗ-СПЕКТР» (далее - газоанализаторы), изготавливаемые АО «НПП «Алмаз», г. Саратов и устанавливает методику их первичной и периодической поверки.

• 1.2  При проведении поверки должна обеспечиваться прослеживаемость газоанализатора к ТЭТ 154-2016 «Государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах» согласно государственной поверочной схемы для средств измерений содержания компонентов в газовых средах и газоконденсатных средах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2315 от «31» декабря 2020 г.

(Измененная редакция, Изм. № 1)

• 2.1 При проведении поверки должны быть выполнены операции, указанные в

  таблице 1.

Таблица 1 - Операции поверки.

2.2 Если при проведении той или иной операции получен отрицательный резуль

тат, дальнейшая поверка прекращается.

(Измененная редакция, Изм, № 1)

• 3.1 При проведении поверки соблюдают следующие нормальные условия: температура окружающей среды, °C                                 от +15 до +25

относительной влажности окружающей среды, %                        от э0 до 80

атмосферное давление, кПа                                                101,3 ± 4,0

мм рт.ст.                                              760 ±30

(Измененная редакция, Изм. № 1)

• 4.1 К проведению поверки допускается персонал, изучивший эксплуатационную документацию на поверяемый газоанализатор и эталонных средств измерений, имеющие квалификацию не ниже инженера и прошедшие инструктаж по технике безопасности.

Раздел 4 (Введен дополнительно, Изм. № 1)

5. Метрологические и технические требования к средствам поверки

5.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Сведения о средствах поверки

(Измененная редакция, Изм, № 1)

• 6.1  Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.

• 6.2  Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 6.3  Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"», утвержденным Госгортехнадзором России от 25.03.2014 №116;

• 6.4  Не допускается сбрасывать ГС в атмосферу рабочих помещений.

• 6.5  К поверке допускаются лица, изучившие руководство по эксплуатации КДБВ.407729.022 РЭ.

(Измененная редакция, Изм. № 1)

• 7.1  При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

• - соответствие комплектности перечню, указанному в эксплуатационной документации;

• - соответствие маркировки требованиям эксплуатационной документации;

• - газоанализатор не должен иметь видимых механических повреждений, влияющих на работоспособность.

• 8.1  Перед проведением поверки проверить условия проведения поверки в соответствии с разделами 3 и 6.

• 8.2  Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

• 8.3  Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

• 8.4  Изучить эксплуатационную документацию на поверяемый газоанализатор и на эталонные СИ.

• 8.5  Выдержать поверяемый газоанализатор и средства поверки при температуре поверки в течение не менее 2 ч.

• 8.6  Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

• 8.7  Поместить поверяемый газоанализатор в зону измерений.

• 8.8  Подключить поверяемый газоанализатор к ПК «2» с помощью преобразователя RS485-USB и кабеля USB «4» для проверки программного обеспечения, как показано на рисунке 1.

• 8.9  Подключить поверяемый газоанализатор к вольтметру «5» с помощью параллельно соединенного нагрузочного резистора номиналом 250 Ом для проверки раооты выходного аналогового сигнала «токовая петля», как показано на рисунке 1.

  о



  2            4

  5



  с а;	•24V
  	O6ui	1

  т	АЗ '
  -	АЗ'!
  Т	AI 3
  U	А! I
  ULL1U ИШМ

• 1 - газоанализатор; 2 - ПК; 3 - источник питания; 4 - преобразователь USB<=>RS-485;

5 - вольтметр

Рисунок 1 — Схема подключения поверяемого газоанализатора.

• 8.10 Установить ПО «Almaz Spectr» на персональный компьютер (ПК).

• 8.11 Запустить исполняемый файл «Almaz Spectr.exe.

• 8.12 Выдержать поверяемый газоанализатор во включенном состоянии не менее 10 минут (время прогрева);

• 8.13 После прогрева и перед выполнением поверки запрещается выключать поверяемый газоанализатор, даже на короткое время.

• 8.14 Результат опробования считают положительным, если:

• -   во время подключения и прогрева отсутствуют сообщения об отказах или ошибках;

после окончания времени прогрева газоанализатор переходит в режим измерений.

Раздел 8 (Введен дополнительно, Изм, № 1)

• 9.1  Для проверки соответствия программного обеспечения (ПО) выполняют следующие операции:

• - в рабочем окне «AlmazSpectr» в режиме «Одиночного режима чтения и записи данных» прочитать данные номера версии при нажатии на кнопку «Версия и контрольная сумма ПО».

• - сравнивают полученные данные с идентификационными данными, указанными в таблице 3.

• 9.2  Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в таблице 3.

Таблица 3 - Идентификационные данные ПО

• 10.1 Определение основной погрешности

  • 10.1.1      Определение основной погрешности газоанализатора проводят в следующем порядке:

• 1) Собирают схему проведения поверки, приведенную на рисунке Б.1 Приложения Б.

• 2) Подают на вход газоанализатора через калибровочную насадку ГС (таблица А.1 Приложения А, в соответствии с определяемым компонентом) с расходом 400 ±100 см³/мин в последовательности -№№ 1-2-3-2-1-3;

Время подачи ГС не менее утроенного номинального времени установления показаний по уровню 0,9 (Точном, таблице В.1 Приложения В настоящей МП-270/03-2021 с изменением №1)

• 3) Фиксируют установившиеся значения показаний газоанализатора через ноутбук;

• 10.1.2      Значение абсолютной (А,) погрешности газоанализатора, рассчитывают по формуле:

Д( = Ci ~ Cf,                          (1)

где С/ — установившиеся показания газоанализатора в i-ой точке поверки, довзрывоопас-ная концентрация. % НКПР;

Cf - действительное значение содержания определяемого компонента, довзрыво-опасная концентрация, % НКПР.

• 10.1.3      Значение относительной погрешности (Si, %) газоанализатора рассчитывают по формуле (2):

6i=^- 100 %,               (2)

^Li

где Cf - действительное значение содержания определяемого компонента в i-й ГС, % НКПР

Для пересчета действительного значения объемной доли определяемого компонента, указанное в паспорте ГС, в единицы доврывоопасной концентрации определяемого компонента (% НКПР) по формуле (3): где _(о6д) - действительное значение объемной доли определяемого компонента, ука-занное в паспорте ГС, %;

НКПР - значение нижнего концентрационного предела распространения пламени для определяемого компонента (по ГОСТ 30852.19-2002), объемная доля, %

• 10.1.4 Результат определения основной погрешности газоанализатора считают положительным, если полученные значения погрешности во всех точках поверки не превышает пределов, указанных в таблице В.1 Приложения В.

10.2 Определение времени установления показаний

• 10.2.1      Определение времени установления показаний допускается проводить одновременно с определением погрешности по п.п 10.1 при подаче ГС №1 и ГС №3 в следующем порядке:

• 1) Подать на вход газоанализатор через калибровочную насадку ГС №3;

• 2) Зафиксировать установившееся значение показаний газоанализатора;

• 3) Рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п.1);

• 4) Подать на газоанализатор ГС №1, дождаться установления показаний газоанализатора, затем, не подавая ГС на вход газоанализатора продуть газовую линию ГС №3 в течение не менее 3 мин, подать ГС на вход газоанализатора и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

• 10.2.2     Результаты определения времени установления показаний считают удовлетворительными, если время установления показаний не превышает указанных в таблице Б.1 Приложения Б.

Раздел 10 (Измененная редакция, Изм. № 1)

• 11.1 Результаты поверки оформляются протоколом, составленным в произвольной форме.

• 11.2 При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке и знак поверки наносится на свидетельство о поверке.

• 11.3 При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, выдается извещение о непригодности с указанием основных причин.

Раздел 11 (Измененная редакция, Изм. № 1)

Разработчик:

Инженер по метрологии

Стажер

(обязательное)

Таблица А.1 - Технические характеристики ГС, используемых при поверке газоанализаторов

Приложение А (Измененная редакция, Изм. № 1)

(рекомендуемое)

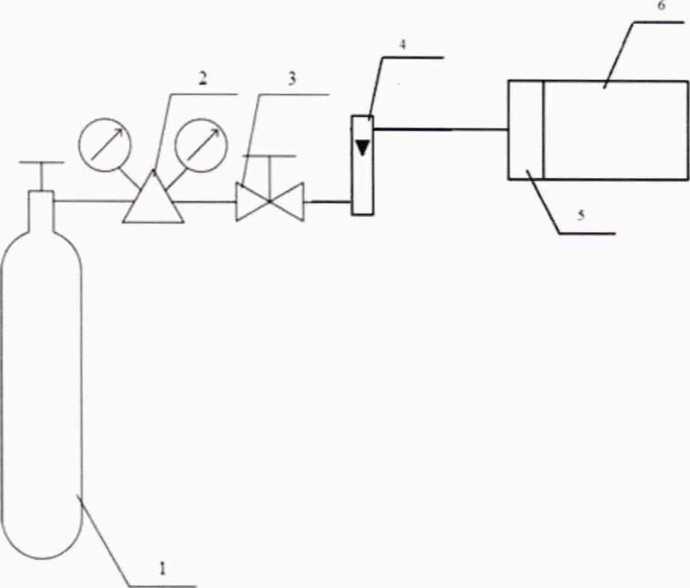

• 1 - источник ГС (баллон, ГГС 03-03 и т.д.);

• 2 - редуктор баллонный;

• 3 - вентиль тонкой регулировки;

  • 4 - ротаметр (индикатор расхода);

  • 5 - калибровочная насадка

  • 6 - газоанализатор.

Рисунок Б.1 -Рекомендуемая схема подачи ГС на вход газоанализатора при проведении поверки

Приложение Б (Введен дополнительно, Изм. № 1)

МП-206/09-2020 с изменением №1

(обязательное)

Таблица В.1 - Основные метрологические характеристики

Приложение В (Измененная редакция, Изм. № 1)
