СОГЛАСОВАНО: уководителя ЛОЕИ <ПРОММАШ ТЕСТ»

Лапшинов В.А.

«06» ноября 2020 г.

Государственная система обеспечения единства измерений

Газоанализаторы стационарные ИГ AC IR-DGA-7G

МЕТОДИКА ПОВЕРКИ МП-223/10-2020

г. Чехов, 2020 г.

1.   Общие положения
  • 1.1. Настоящая методика поверки распространяется на Г азоанализаторы стационарные ИГ AC IR-DGA-7G (далее - газоанализаторы) производства ООО «Левин Фотонике», г. Фрязино и устанавливает методику их первичной и периодической поверки.

  • 1.2.  Настоящей методикой поверки предусмотрена возможность проведения поверки отдельных измерительных модулей газоанализатора, с обязательным указанием в свидетельстве о поверке об объеме проведенной поверки.

2.   Операции поверки
  • 2.1. При проведении поверки должны быть выполнены операции, указанные в таб

лице 1.

Таблица 1 - Операции поверки.

№№

Наименование операции

Номер пункта методики поверки

Обязательность проведения операции при поверке

первичной

периодической

1

Внешний осмотр средства измерений

7

да

да

2

Подготовка и опробование средства измерений

8

да

да

3

Подтверждение соответствия программного обеспечения

9

да

да

4

Определение метрологических характеристик средства измерений

10

-

-

4.1

Определение погрешности газоанализатора

10.1

да

да

4.2

Определение времени установления показаний

10.2

да

нет

5

Подтверждение соответствия средства измерений метрологическим требованиям

11

да

да

2.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

3. Требования к условиям проведения поверки
  • 3.1. При проведении поверки соблюдают следующие нормальные условия:

температура окружающей среды, °C                            от +15 до +25

относительной влажности окружающей среды, %                от 30 до 80

атмосферное давление, кПа                                     от 84 до 106,7

мм рт. ст.                                  от 630 до 800

4. Требования к специалистам, осуществляющих поверку
  • 4.1.  К проведению поверки допускается персонал, изучивший эксплуатационную документацию на поверяемый анализатор и средства измерения, участвующие при проведении поверки.

5. Метрологические и технические требования к средствам поверки

5.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Сведения о средствах поверки

Номер пункта методики поверки

Наименование эталонного СИ или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

Метрологические характеристики СИ, требования к оборудованию

7-10

Измеритель влажности и температуры ИВТМ-7 М 5-Д (per. № 71394-18)

Диапазон измерения температуры от -45 до +60 °C, ПГ: ±0,5 °C от -45 до -20 °C включ. ±0,2 °C св. -20 до +60 °C включ.

10

Ротаметр с местными показаниями стеклянный РМС, РМС-А-0,063 ГУЗ-2, (per. № 67050-17)

Кл. точности 4

Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 per. № 62151-15 (per. №62151-15)

Рабочий эталон 1-го разряда по Приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664

Генератор влажного газа эталонный «РОД-НИК-4М», рег.№ 48286-11

Рабочий эталон 1-го разряда в соответствии с Государственной поверочной схемой для средств измерения влажности газов ГОСТ 8.547-2009

Стандартные образцы состава газовых смесей ГСО в баллонах под давлением

Рабочие эталоны 1-го и 2-го разряда по Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664.

Поверочный нулевой газ (ПНГ) - воздух марки А по ТУ 6-21-5-82 в баллоне под давлением

-

Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением

-

Секундомер электронный Интеграл С-01 (рег.№ 44154-16)

Диапазоны измерений

(от 0 до 59,99 с; от 0 до 9 ч. 59 мин. 59,99 с)

ПГ ± (9.6х10’6хТх+0,01) с, Тх-значение измеренного интервала времени

Трубка фторопластовая по ТУ 6-05-2059-87*

-

Вентиль точной регулировки ВТР-1, АПИ4.463.008 или натекатель Н-12, диапазон рабочего давления (0-150) кгс/см2*

-

Двухступенчатые регуляторы давления серии 2000*

-

Продолжение таблица 2

Номер пункта методики поверки

Наименование эталонного СИ или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

Метрологические характеристики СИ, требования к оборудованию

10

Редуктор универсальный GCE ProControl NIT*

-

  • 1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А настоящей МП-223/10-2020;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

  • 2) все средства поверки, кроме отмеченных в таблице 2 знаком «*», должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта;

  • 3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью

6. Требования (условия) по обеспечению безопасности проведения поверки
  • 6.1. Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

  • 6.2. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 6.3. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"», утвержденным Госгортехнадзором России от 25.03.2014 №116;

  • 6.4. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 6.5. К поверке допускаются лица, изучившие руководство по эксплуатации 4215-003-16777305-20 РЭ.

7.   Внешний осмотр средства измерений
  • 7.1. При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

  • - соответствие комплектности перечню, указанному в руководстве по эксплуатации;

  • - соответствие маркировки требованиям эксплуатационной документации;

  • - газоанализатор не должен иметь видимых механических повреждений, влияющих на работоспособность.

  • 7.2.  Г азоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

8.   Подготовка к поверке и опробование средства измерений
  • 8.1. Подготовка к поверке

    • 8.1.1. Выполнить мероприятия по обеспечению условий безопасности.

    • 8.1.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

    • 8.1.3. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

    • 8.1.4. Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

    • 8.1.5. Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

8.2. Опробование

  • 8.2.1. При опробовании проверяют общее функционирование газоанализатора, для чего на газоанализатор подается электрическое питание, после чего запускается процедура тестирования. По окончанию процедуры тестирования газоанализатор переходит в режим измерений.

  • 8.2.2. Результат опробования считают положительным, если:

  • - во время тестирования отсутствуют сообщения об отказах;

  • - после окончания времени прогрева газоанализатор переходит в режим измерений.

9. Подтверждение соответствия программного обеспечения
  • 9.1. Для проверки соответствия программного обеспечения (ПО) выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО газоанализатора, посредством вызова на дисплей номера версии встроенного ПО (Настройки —> Сервис—» Информация о газоанализаторе);

  • - сравнивают полученные данные с идентификационными данными, указанными в таблице 1.

9.2. Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в таблице 3.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DGA

Номер версии (идентификационный номер) ПО

не ниже DGA-1.61

10. Определение метрологических характеристик средства измерений
  • 10.1. Определение погрешности газоанализатора

Определение погрешности газоанализатора проводят в следующем порядке:

  • 1) Собирают схему проведения поверки, приведенную на рисунке 1 Приложения Б.

  • 2) Подают на вход газоанализатора ГС (таблица А.1 Приложения А, в соответствии с определяемым компонентом) в последовательности -№№ 1-2-3-2-1-3;

Расход ГС (0,5 ±0,10 дм3/мин, время подачи не менее утроенного номинального времени установления показаний по уровню 0,9 (Точном, Таблица В.1, Приложения В)

  • 3) Фиксируют значение, отображаемое на дисплее газоанализатора.

  • 10.2. Определение времени установления показаний

Определение времени установления показаний проводят в следующем порядке:

Подать на вход газоанализатора ГС № 3, включить секундомер и зафиксировать показания через tl, равное Точном и t2, равное ЗТодном

МП-223/10-2020

11. Подтверждение соответствия средства измерений метрологическим требованиям

11.1. Рассчитать значение приведенной погрешности (yi, %) газоанализатора по фор-

муле:

П =      ’ Ю0%                  (1)

где С/ - установившиеся показания на дисплее газоанализатора в i-ой точке поверки, млн'1 Cf - действительное значение содержания определяемого компонента, млн'Св - верхнее значение диапазона измерений, млн'1

Результат поверки считать положительным, если полученные значения погрешности во всех точках поверки не превышает пределов, указанных в таблице В.1 Приложения В.

  • 11.2 Результат определения времени установления показаний считают положительными, если выполняется условие:

Сц < 0,9 ■ Ct2,                            (2)

где Cti, Ct2 - значение показаний газоанализатора через время tl и t2 после подачи ГС, а время установления показаний соответствует приведенные в таблице В.1 Приложения В.

12. Оформление результатов поверки
  • 12.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по каждому пункту раздела 6 настоящей методики поверки.

  • 12.2 При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке и (или) паспорт в соответствии с действующим законодательством.

  • 12.3 При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

    Г.С. Володарская

    А.Ф. Исангужин

Разработчик:

Инженер по метрологии

Стажер

Приложение А

(обязательное)

Технические характеристики газовых смесей, используемых при поверке газоанализаторов

Таблица А.1 — Технические характеристики ГС, используемых при поверке газоанализаторов

Определяемый компонент

Диапазон измерений

Номинальное значение определяемого компонента в ПГС, пределы допускаемого отклонения

Номер ГС по реестру ГСО1 2 или

Источник ГС

ГС№1

ГС №2

ГС№3

Водород (Нг)

от 0 до 5000 млн’1 (от 0 до 0,5 % об.д.)

азот])

-

-

О.ч., сорт 1-й по ГОСТ 9293-74

-

2500 ±10% (0,25 ±10%)

4500 ±10% (0,45 ±10%)

ГСО 10706-2015

Метан (СН4)

от 0 до 10000 млн’1

(от 0 до 1 % об.д.)

азот1)

-

-

О.ч., сорт 1-й по ГОСТ 9293-74

-

5000 ±10%

(0,5 ±10%)

9000 ±10% (0,9 ±10%)

ГСО 10706-2015

Этан (С2Н2)

от 0 до 10000 млн’1 (от 0 до 1 % об.д.)

азот1)

-

-

О.ч., сорт 1-й по

ГОСТ 9293-74

-

5000 ±10% (0,5 ±10%)

9000 ±10%

(0,9 ±10%)

ГСО 10541-2014

Этилен (С2Н4)

от 0 до 10000 млн’1 (от 0 до 1 % об.д.)

азот1)

-

-

О.ч., сорт 1-й по

ГОСТ 9293-74

-

5000 ±10% (0,5 ±10%)

9000 ±10% (0,9 ±10%)

ГСО 10706-2015

Ацетилен

2Н6)

от 0 до 5000 млн’1 (от 0 до 0,5 % об.д.)

азот1)

-

-

О.ч., сорт 1-й по

ГОСТ 9293-74

-

2500 ±10% (0,25 ±10 %)

4500 ±10%

(0,45 ±10 %)

ГСО 10541-2014

Оксид углерода (СО)

от 0 до 10000 млн’1 (от 0 до 1 % об.д.)

азот

-

-

О.ч., сорт 1-й по

ГОСТ 9293-74

-

5000 ±10%

(0,5 ±10%)

9000 ±10% (0,9 ±10%)

ГСО 10706-2015

Диоксид углерода (СО2)

от 0 до 10000 млн’1 (от 0 до 1 % об.д.)

азот

-

-

О.ч., сорт 1-й по

ГОСТ 9293-74

-

5000 ±10%

(0,5 ±10 %)

9000 ±10% (0,9 ±10%)

ГСО 10706-2015

Вода (Н2О)

от 0 до 100 млн’1 (от 0 до 0,01 % об.д.)

азот

-

-

О.ч., сорт 1-й по

ГОСТ 9293-74

-

50 ±10% (0,005 ±10%)

90 ±10% (0,009 ±10%

Г енератор влажного газа эталонный "Родник 4М» (рег.№ 48286-11)

Приложение Б

(обязательное)

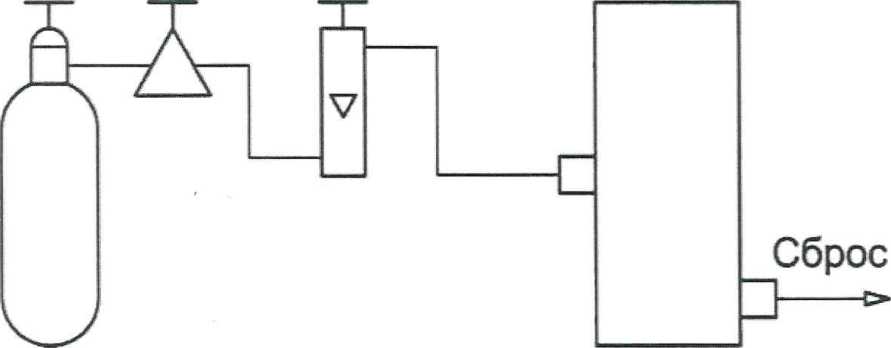

Схема подачи газовых смесей, при поверке газоанализаторов

  • 1 - источник ГС (баллон, ГГС 03-03 и т.д.);

  • 2 - вентиль тонкой регулировки;

    • 3 - ротаметр (индикатор расхода);

    • 4 - газоанализатор.

Рисунок Б.1 -Схема подачи ГС, при поверке газоанализаторов

Приложение В

(обязательное)

Метрологические характеристики

Таблица В.1 - Метрологические характеристики

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой приведенной1) погрешности, %

Время установления показаний То,9, с, не более

Водород (Нг)

от 0 до 5000 млн-1 (от 0 до 0,5 % об.д.)

±5

50

Метан (CTU)

от 0 до 10000 млн'1 (от 0 до 1 % об.д.)

Этан (С2Н2)

от 0 до 10000 млн'1 (от 0 до 1 % об.д.)

Этилен (С2Н4)

от 0 до 10000 млн'1 (от 0 до 1 % об.д.)

Ацетилен (СгНв)

от 0 до 5000 млн'1 (от 0 до 0,5 % об.д.)

Оксид углерода (СО)

от 0 до 10000 млн'1 (от 0 до 1 % об.д.)

Диоксид углерода (СОД '

от 0 до 10000 млн'1 (от 0 до 1 % об.д.)

Вода (Н2О)

от 0 до 100 млн'1 (от 0 до 0,01 % об.д.)

’) - приведенная погрешность нормирована к верхнему значению диапазона измерений

9

1

^При использовании в газоанализаторе полупроводниковых модулей в качестве ГС №1 используется ПНГ- воздуха марки А или Б по ТУ 6-21-5-82;

2

При использовании в газоанализаторе полупроводниковых модулей ГСО-ПГС применяется на основе воздуха.
