Государственная система обеспечения единства измерений

Резерву ары     же;гезобетонн ые

цилиндрические ЖБР-3000. Методика поверки. МП 1045-7-2019

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на резервуары железобетонные вертикальные цилиндрические (далее — резервуар) номинальной вместимостью 3000 м³ (ЖБР-3000) №1, №2 ПАО «Мурманская ТЭЦ», предназначенные для измерения объема мазута, а также для его приема, храпения, отпуска и устанавливает методику его первичной, периодической и внеочередной поверок.

Межповерочный интервал составляет 5 лет.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие стандарты;

• 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей рекомендации применяют следующие термины с соответствующими определениями:

• 3.1 резервуар железобетонный вертикальный цилиндрический: Сосуд железобетонный (рисунок А.1¹). состоящий из кровли опирающуюся на оперные колонны, ци-линдричсской части выполненной из сборных железобетонных плит и монолитного днища, в виде усеченного конуса, применяемый для хранения и измерения объема и массы мазута.

• 3.2 градуирования» таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 С°.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема мазута в нем.

• 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

• 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей., который может быть наполнен мазутом до определенного уровня.

• 3.5 номинальная вместимость резервуара! Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа железобетонного прямоугольного резервуара.

• 3.6 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

• 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых и него доз жидкости, приходящихся на 1 см высоты наполнения

• 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.9 точка касания днища грузом рулетки: Гонка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара И уровня мазута в резервуаре.

• 3.10 базовая высота резернуара: Расстояние по вертикале отточки касания днища грузом рулетки до верхнего края измерительною люка или до риски направляющей планки измерительного люка (при наличии)

• 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

• 3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

• 4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

• 4.1.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 1.

Таблица 1

• 4.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений относительная погрешность определения вместимости (градуировочной таблицы) резервуаров ЖБР-3000 должна находиться в пределах; ± 0,30%.

• 4.2.1 При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

  • 4.2.1.1 Рулетки измерительные 2-го класса точности с верхними пределами измерений 20, 30 или 50 м по ГОСТ 7502.

  • 4.2.1.2 Рулетки измерительные с трузом 2-го класса точности с верхними пределами измерений 10. 20 и 30 м по ГОСТ 7502,

  • 4.2.1.3 Тахеометр электронный с допускаемой средней квадратической погрешностью измерения углов не более 5" и допускаемой средней квадратической погрешностью измерения расстояний ле более 4 мм н программное обеспечение.

• 4.2.2 Вспомогательные средства поверки: мел, шпатель, щетки (металлические), микрокалькулятор.

  • 4.2.2.1 Анализатор-течеискатель типа АНТ-ЗМ по [1].

• 4.2.3 Рабочие эталоны должны быть аттестованы в установленном порядке.

• 4.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов, удовлетворяющих по точности и пределам измерений требованиям настоящего стандарта.

5ТРЕКОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

• 5.1 Поверку резервуаров провидят юридические лица и индивидуальные предпри-ниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

• 5.2 Поверки резервуара проводят;

• - первичную — после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

• - периодическую по истечении срока интервала между поверками;

• - внеочередную - в случаях изменения базовой высоты резервуара более чем на 0,1 %.

• 6 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 6.1 Измерения параметров при поверке резервуара проводит группа лиц (нс менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации н качестве поверителя в установленном порядке.

  • 6.2 К проведению работ допускаются лица, изучившие настоящую нпструкцию, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

  • 6.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4,310-2016, спецобувь но ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

  • 6.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005-88 и соответствовать гигиеническим нормативам ГН 2.2.5.3532.

  • 6.5 При необходимости для дополнительного освещения при проведении измерений параметров резервуара применяют переносные светильники.

  • 6.6 Перед началом работ проверяют исправность лестниц, перил и помостов с ограждениями.

  • 6.7 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газон проводят через каждый час.

  • 6.8 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

• 7 УСЛОВИЯ ПОВЕРКИ

  • 7.1 При поверке соблюдают следующие условия;

    • 7.1.1 Измерения параметров резервуара проводят изнутри.

    • 7.1.2 Для проведения измерений параметров резервуара его освобождают от остатков мазута, зачищают, пропаривают (при необходимости), нромываЕот и вентилируют.

    • 7.1.3 Температура окружающего воздуха и воздуха внутри резервуара (20 4 15)°С.

• 8 ПОДГОТОВКА К ПОВЕРКЕ

  • 8.1 При подготовке к поверке проводят следующие работы:

    • 8.1.1 Изучают техническую документацию на резервуар и средства поверки.

    • 8.1.2 Подготавливают средства поверки согласно технической документации на них, утвержденной в установленном порядке.

    • 8.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр, проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации.

    • 8.1.4 Определяют центр днища резервуара в следующей последовательности.

• 1) наносят вертикальную отметку 1 мелом на пересечении днища и цилиндрической части стенки (рисунок А.2);

• 2) начало рулетки (левый конец) совмещают с вертикальной отметкой 1;

• 3) укладывают рулетку на днище резервуара до противоположной стороны резервуара:

• 4) конец рулетки (правый конец) совмещают до пересечения днища и цилиндрической части стенки;

• 5) при неподвижном положении начала рулетки (отметка 1) правый конец перемещают вокруг отметки 1, добиваясь максимального значения показания на правом конце и фиксируют 01 метку 5 на противоположной стороне;

• 6) размечают мелом от метку 00 на середине уложенной ленты.

7» устанавливают тахеометр на отметке ОО¹ и направляют лазерный указатель на отметку I;

• 8) поворачивают зрительную трубу на 45" по часовой стрелке от отметки 1 и фиксируют отметку 2 на стенке;

• 9) проведя аналогичные операции по перечислению 2)-5) размечают мелом отметку ОО¹;

• 10) поворачивают зрительную трубу на 45° по часовой стрелке относительной отметки 2 и фиксируют отметку 3 на стенке;

• 11) проведя аналогичные операции по перечислению 2)-5) размечают мелом отметки 00'...ОО⁵;

• 12) соединяют отметки между собой и размечают середину днища (отметка 00), как середину многоугольника.

• 9 ОПЕРАЦИИ ПОВЕРКИ

9.1 При проведении поверки резервуара должны быть выполнены операции, ука

занные в таблице 2

Таблица 2

10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

10.1J При внешнем осмотре резервуара проверяют:

• - состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карге на резервуар);

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц и перил;

• - состояние днища резервуара (отсутствие бугров, ям);

• - чистоту внутренней поверхности резервуара;

• - отсутствие деформации стенок резервуара, препятствухнцих проведению измерений параметров резервуара.

• 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

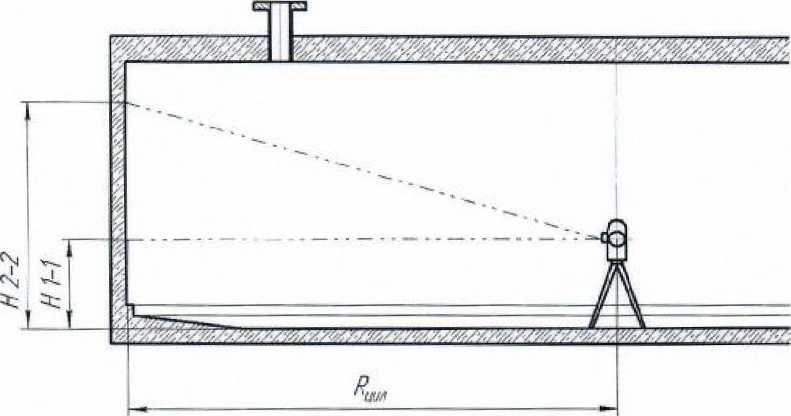

Измерение внутреннего диаметра цилиндрической части резервуара £)_цнп проводят в следующей последовательности (рисунок Л.2).

а) устанавливают тахеометр над центром днища 00, контроль положения осуществляют с применением оптического центрира.

Тахеометр горизонтнругот, с помощью триггеров в соответствии с его технической документацией.

Измеряют высоту установки инструмента й_устан , мм. (рисунокА.4) и привязывают его по высоте с координатам обратной засечкой th — 0 .

Вертикальный угол визира устанавливают в значение 90°.

б) выбирают режим тахеометра HD-h-HZ и устанавливают значения:

• - «О» - горизонтального угла Hz;

• - 90° - вертикального угла Vz.

в) измеряют расстояние Л 1 — 1. как горизонтальное проложение (параметр HD);

г) поворачивают алидаду тахеометра на 45^& по часовой стрелке (11Z = 45°) и измеряют расстояние /?_Ц)]1|1- 2 на второй образующей;

д)  повторяя процедуры по перечислению б) -г) измеряют расстояния

е) направляют сечку визирной трубы на стенку резервуара на высоте Н2-2 (5500 — 6000 мм);

ж) аналогично выполняя действия по перечислению б) -д) измеряют расстояния

и) внутренние диаметры D_1|arj, мм, вычисляют как сумму измеренных радиусов на противоположных образующих (рисунок А З).

Примечание - первый символ в обозначении радиуса /?_цил относится к высоте измерения (III или Н2), второй указывает номер образующей, на которой проводится измерение (1., .8).

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.З).

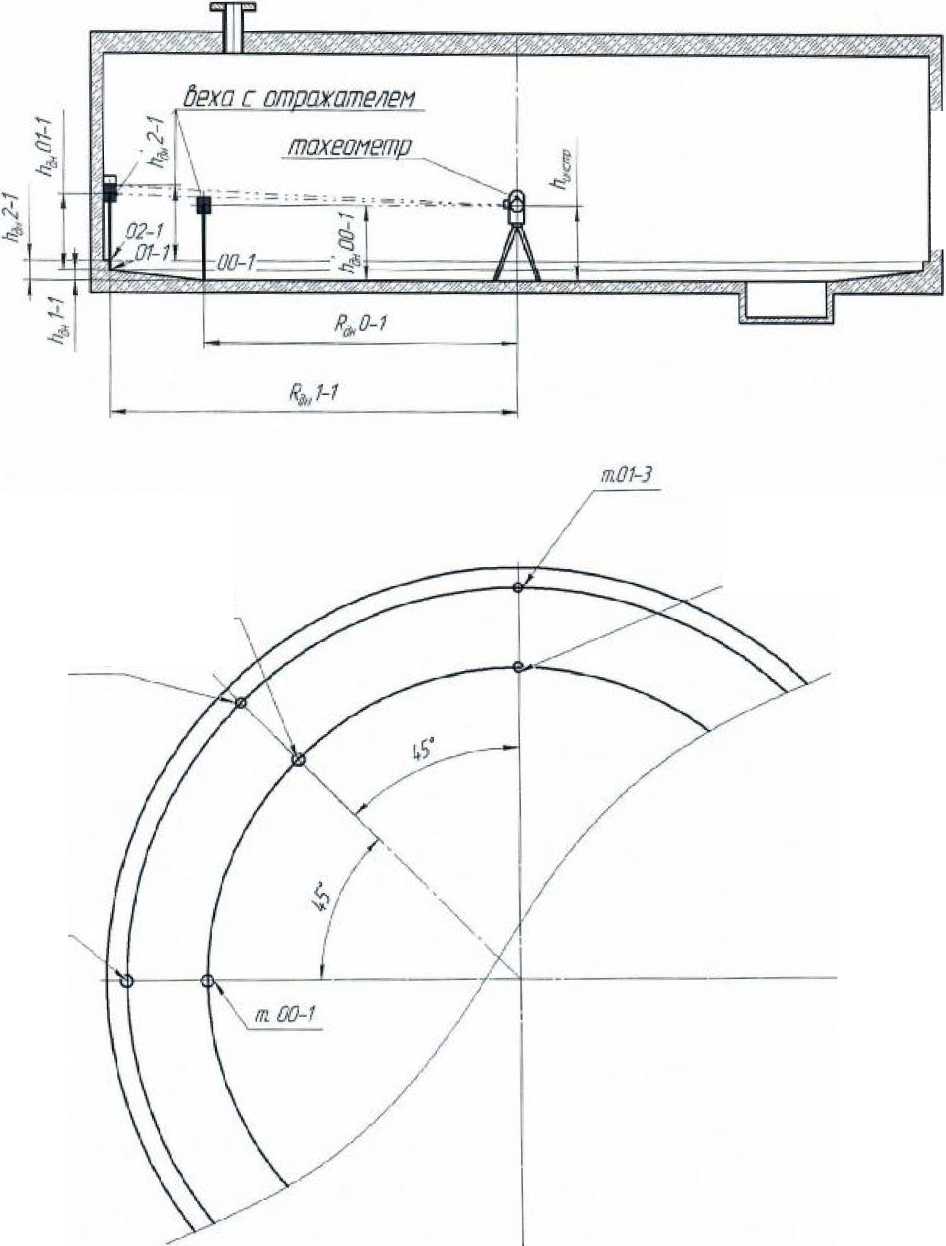

Измерения параметров нижней части резервуара (рисунок АЛ) проводят в следующей последовательности.

• 10.3.1 Устанавливают веху с призменным отражателем в точку 00-1 ни первой образующей па концентрической окружности днища резервуара в месте начала уклона днища (рисунок А.4), после чего:

а) проводят измерения радиуса /?_Д1[0 -1, как горизонтальное проложение (HD) и высоты превышения /?'_и 0 - I (h).

б) устанавливают веху в точку 01-1 и проводят измерения радиуса 7?_цн1 —1, как горизонтальное проложение (HD) и высоты превышения /?'_н1 — I (h).

в) устанавливают веху в точку 02-1 и проводят измерения радиуса Я_дн2 - 1, как горизонтальное проложение (HD) и высоты превышения Л'_н 2 — 1 (h).

• 10.3.2 Поворачивают алидаду тахеометра в горизонтальной плоскости на угол 45° но часовой стрелке, что соответствует переходу на 2-ю образующую и устанавливают веху с призменным отражателем в точку 00-2 (рисунок А.4).

Проводя аналогичные измерения пи перечислению а)-в) п.4,3.2.1 измеряют рассто

• 10.3.3 Аналогичным образом устанавливают веху с призменным отражателем на 3-ю ...8-ю образующие и проводят аналогичные измерения по перечислению а)-в) п. 4.3.2.1 на каждой образующей.

Результаты вычисление вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.4).

Примечание - В случае, если при переходе на новую образующую визирная ось тахеометра попадает на колонну, то алидаду поворачивают на дополнительный угол, обеспечивающий визирование на опорные точки.

Измерения высоты резервуара в следующей последовательности.

• 4.33.1 Высоту резервуара H?_Ci измеряют на 1-ой образующей резервуара при помощи тахеометра.

Установленный по 4.3.1.2 в центре резервуара на 1-ой образующей приводят в рабочее положение.

Направляют сетку нитей на поверхность сопряжения цилиндрической части и кровли резервуара.

Измеряют расстояние Н_ре.,. мм, как высоту превышения h.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б.

Объемы внутренних деталей, находящихся в резервуаре определяют по данным технического проекта Т-1013.

Результаты измерений вносят в протокол поверки форма котового приведена в приложении Б (таблица Б.9).

• 10.6.1 Измерения базовой высоты проводят по 9.1,10 ГОСТ 8.570-2000 (с Изменением №1,2) в следующей последовательности.

• 10.6.2 Базовую высоту резервуара Н₆ измеряют рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений нс должно превышать 2 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.З),

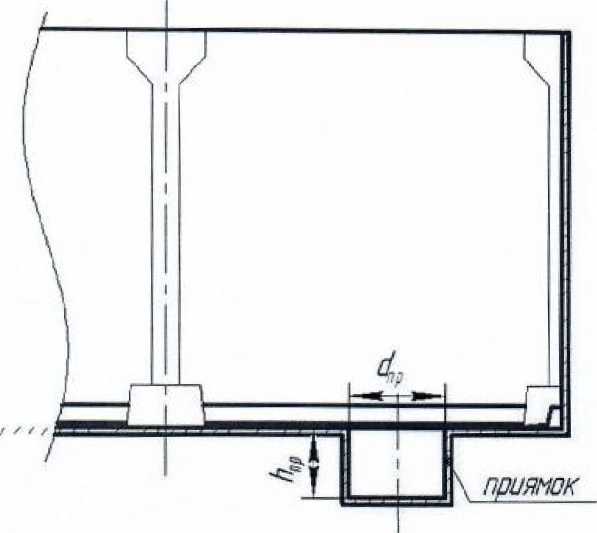

• 10.7.1 Приямок (рисунок А.5) имеет поперечное сечение цилиндрической формы диаметром <У_пр и высотой (глубиной) /)_пр.

• 10.7.2 Диаметр приямка измеряют измерительной рулеткой в диаметрально перпендикулярных направлениях не менее двух раз.

Результаты измерений отсчитывают ии шкале рулетки с точностью ±- I мм. Расхождения между результатами двух измерений не должны превышать ± 5 мм.

• 10.7.3 Глубину (высоту) приямка .. приямка измеряют измерительной рулеткой в диаметрально перпендикулярных направлениях не менее двух раз.

• 10.7.4 Среднее арифметическое значение результатов измерений величин с/_пр, вносят в протокол поверки форма которого приведена б приложении Б (таблица Б.7).

• 10.8.1 Для определения параметров внутренних деталей прнмиуголыюй формы измеряют ширину первой грани Z>_{h J} ширину второй грани b_?j, высоту нижней границы детали А_н высоту верхней границы детали относительно днища резервуара.

• 10.8.2 Ширину первой 6_);. второй грани b_2i измеряют измерительной рулеткой с точностью до 1 мм. Измерения проводят не менее двух раз. Расхождение между результатами измерений должно составлять не менее 1 мм.

• 10.8.3 Высоту верхней/'нижней границы детали определяют нивелированием по 10.7.2.3.

• 10.8.4 Среднее арифметическое значение результатов измерений величин &_|; > ^b2i> , И_в вносят в протокол поверки форма которого приведена в приложении Б

(таблица Б. 9).

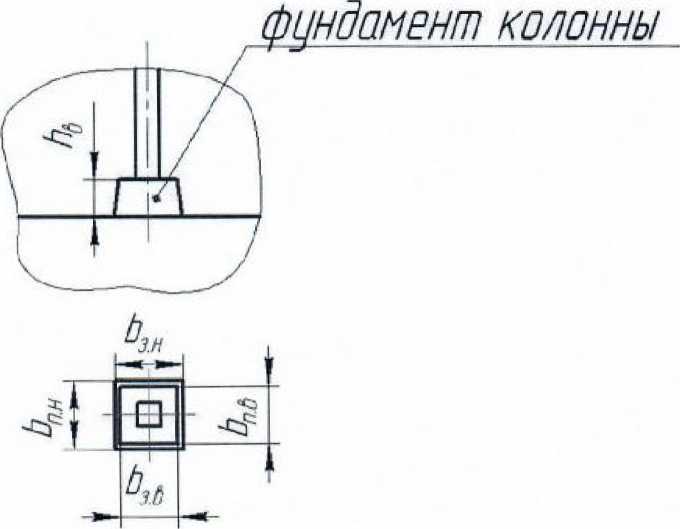

• 10.9.1 Для определения параметрон фундамента колонны измеряют ширину нижних граней 6_{П Н}, 6_31|> ширину верхних граней Л_{г в}, _B высоту нижней границы детали высоту верхней границы детали /з_в относительно днища резервуара (рисунок А.6).

• 10.9.2 Ширину нижних граней Ь_{л н}, i_{3 }|1} ширину верхних граней b_lJB,.. измеряют измерительной рулеткой с точностью до 1 мм. Измерения проводят не менее двух раз. Расхождение между результатами измерений должно составлять не менее 1 мм.

• 10.9.3 Высоту верхней/нижней границы детали определяют нивелированием.

• 10.9.4 Среднее арифметическое значение результатов измерений величин 6_{(| н}, b _н > Аъв' ^з.в’ ^н- ^и‘юсят н протокол поверки форма которого приведена в приложении Б (таблица Б. 8).

Параметры колонны определяют как внутреннюю деталь прямоугольной формы по 10.9.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.9),

11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

• 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

• 11.2 Составление градуировочной таблицы резервуара

• 11.2.1.1 Градуировочную таблицу нижней части резервуара (рисунок А. 1) составляют, используя посантиметровую вместимость         » м³/см, с шагом Д/f = 1 см, при

изменении уровня от 0 до уровня й_дн].

• 11.2.1.2 Величину Р(//)_д1|1, полученную в результате интегрирования плошали поперечного сечения нижней части резервуара 7/) по уровню Н, вычисляют по формуле

ИНСТРУКЦИЯ. ГСП. РЁЗРРНУЛРЫ ЖЕЛЕЗОБс JСННЫЕ ОЕРГИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ЛфР-d'ffiX?.

МЕГСЩИВД iTOBEfW МП !045-7-20f9

где Р_о - вместимость приямка, вычисляемая по формуле Ошибка! Источник ссылки нс найден., м

/1 - уровень жидкости, отсчитываемый от точки касания днища резервуара грузом рулетки, мм;

^нн1 ~ Уровень жидкости, соответствующий высоте нижней части днища резервуара, по таблице Б.5 (рисунок А. Г);

^ф.к,   “ объем фундамента колонны, вычисляемый по формуле

Ошибка! Ист очник ссылки нс найден., и²;

^_ верхняя граница фундамента колонны, мм.

1. .2.1.3 Величину         полученную в результате интегрирования площади по

перечного сечения нижней части резервуара          по уровню Н, при изменении

уровня от /?_дн1 до /1_дн2 вычисляют по формуле

• 11.2.2.1 Градуировочную таблицу верхней части резервуара составляют с шагом Л/7 = I см, начиная с уровня Л_дн2 до уровня /7_рез, измеренного по 4.3,3.

• 11.2.2.2 Посантимегровую вместимость резервуара Г (/7), м²/см, вычисляют по формуле

  ^л-
  10²
  ₊&
  (Чк)
  ■24 - участка от Я₂ до _к +
  V -24 прим

  прям

  ——- - участка от h"_psw до ^_ряи.

^прям ^_ верхняя граница колонн, мм;

^прям - нижняя граница колонн, мм;

Рф _к - объем фундамента колонны, вычисляемый ио формуле (В.9), м³;

“ верхняя граница фундамента колонны, мм,

• 11.3 В пределах предельного уровня /7_гр вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 11.4 При составлении градуировочной таблицы значения вместимости округляют до 1 дм³.

• 11.5 Значения посантиметровой вместимости резервуара, указанные в градуировочной таблице, соответствуют стандартной температуре 20°С,

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 12.1 Результаты поверки резервуара оформляют свидетельством о поверке.

• 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

• 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении Д.

Протокол поверки подписывает поверитель и лица, участвующие при проведении поверки резервуара.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

• 12.4 Градуировочную таблицу утверждает руководитель (уполномоченное лицо) организации, аккредитованной на право проведения поверки.

ИНСТРУКЦИЯ. ^ГСЯ РЕЗЕРВУАРЫ ЖЕЛЕЗОБЕТОННЫЕ вертикадьные1»1пиндрические жбр-зкю __МЕТОДИКА ПОЗЕРКИ МП 1045-7-1919

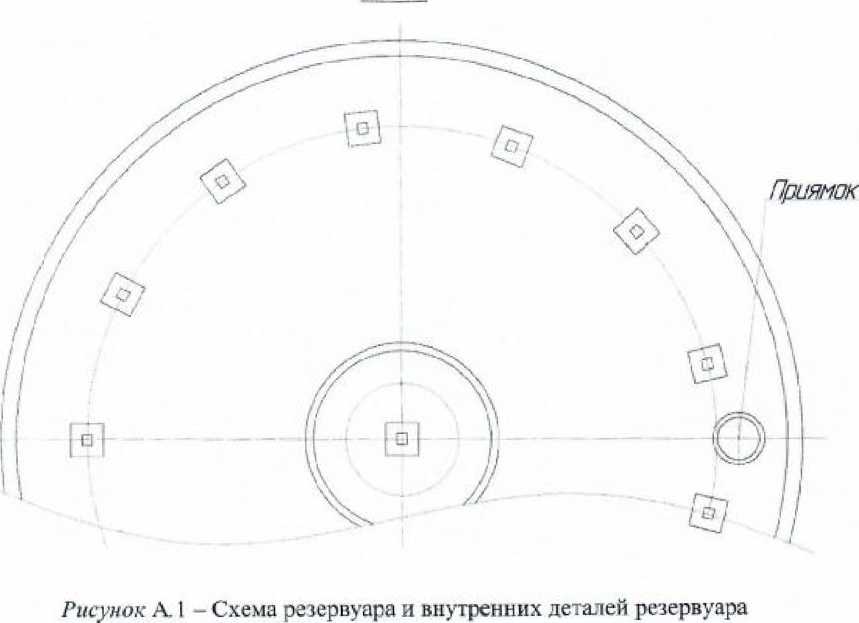

Схема резервуара и оборудования резервуара при поверке

крыша железобетонная

фундамент колонны

колонна

панель железобетонная

Рисунок А.2 - Схема определения центра днища резервуара

Рисунок А.З- Схема измерений диаметра резервуара

fn.m-2

т 00-2

тахеометр

■---q-'.

_яВеха г отражателем

т.01-3

а. 00-3

т.01-1

ИНСТРУКЦИЯ. ГСП. РЕЗЕРВУАРЫЖЕЛЕЗОВЕТОЧНЫЕ EEPTHKADbHhlF ЦИЛИНДРИЧЕСКИЕ МБР 3000.                  МЕТОДИКА ЛОЯЕРШ iWO W5-7-2019

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Табл и ц а Б. I Общие данные

Продолжение таблицы Б,1

Окончание таблицы Б. 1

Таблица Б.2 - Условия проведении измерений

Таблица Б.З - Высота установки инструмента                  В миллиметрах

Табл и ц а Б.4 Измерение внутреннего диаметра резервуара        В миллиметрах

Таблица Б.5 - Измерения параметров нижней части резервуара В миллиметрах

h рез ⁺ ^устан.

Таблица Б.6 Базовая высота резервуара

В миллиметрах

Таблица Б.7 - Параметры приямка                          В миллиметрах

ИНСТРУКЦИЯ. ГОИ                          ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ Ж6Р-ЗЮ.

_______               МЕТОДИКА ПСВЕРКИ. МП 19467-2019

Т а б л я ц а Б.8- Параметры опор фундамента колонны            В миллиметрах

Таблица Б,9 - Объемы вертикальных внутренних

Инициалы, фамилии

где £>_цнл - внутренний диаметр цилиндрической части резервуара, мм;

Величину £>_инл , мм, вычисляют по формуле

где (Р_{ЦК1| t} ). - диаметры на образующих, определенные по перечислению и) п.10.2. его значение принимают из графы 5 таблицы Б.4, мм.

В.2.1 Высоту верхней части резервуара (рисунок А.2), как расстояние по вертикали от верхнего края первого пояса нижней части резервуара, h, мм, вычисляют по формуле

(В-3)

где /?_г, высота отметки (рисунок А.2), значение которой равно 500мм:

Л" - результаты измерений высоты, мм. Значения h'_p, п'_п принимают по таблице Б.4 приложения Б.

Площадь поперечного сечения днища резервуара -5Г, м², вычисляют по формуле

где £)_й диаметр днища резервуара, мм, вычисляемый по формуле

В.4.1 К числу внутренних деталей относят:

• 13,4.1.1 Приямок.

В.4.1.2 Фундамент колонны.

В. 4.1.3 Колпину.

В.4.1.1 Диаметр d_m приямка вычисляют по формулам

где         - величины, измеренные по 4.3.6.2, мм.

В.4.1.2 Глубину приямка   , мм. вычисляют по формуле

где , /г“_р - величины, измеренные по 4.3.6.3, мм.

13.4.1.3 Объем приямка К_гЛ, м³, вычисляемой по формуле

• 5.4.1 Объем фундамента колонны от нижней границы фундамента до вицы вычисляют по формуле

И/'СГРУКЦИЯ ГСП РЕЗЕРВУАРЫ ХЕЛЕ30БЕТ0.Ч.НЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНД°ИЧЕСКИЕ ЖЬН-ЗОСО            МЕТОДИКА ПОВЕРКИ, МЛ ЛЖАЙИв

где Ь_н - ширина основания опоры на нижней границе фундамента колонны, мм; Ь_в -ширина основания опоры на верхней границе фундамента колонны, мм; hy - высота фундамента колонны, мм;

II - текущая высота, мм;

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

I1 Форма титульного листа градуировочной таблицы²

УТВЕРЖДАЮ

«____»________________201 _ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на железобетонный вертикальный цилиндрический резервуар ЖБР-3 ООО

тип _____________      №___________

Организация_____

11огрешность определения вместимости:

Срок очередной поверки,_____

Поверитель

|КШПЧСЬ

должности инициалы, фамилия

³ Форма градуировочной таблицы не подлежит изменению

ИНСТР^'КЦИЯ. геи. РЕЗЕРВУАРЫ ЖЕЛЕЗОБЕТОННЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИндРИЧССХИЕ ЖБР-ЗЭОО __МЕГЭДЯМ ПОЁЁРКИ МП 1Ы5-7-2Ы9

Г.2 Форма градуировочной таблицы резервуара

Организация ______

Резервуар №____

Г.2.1 Форма градуировочной таблицы нижней части резервуара

1 at? п и ца Г.2 - Посантиметровая вместимость нижней части резервуара

Г.2.2 Форма градуировочной таблицы верхней части резервуара

Т а б л и ц а Г.4 - Средняя вместимость верхней части резервуара в пределах вместимо

сти. приходящейся на I ем высоты наполнения

ИНСТРУКЦИЯ ГСП РЕЗЕРВУАРЫ ЖЕЛЕЗОБЕТОННЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ЖБР-ЗЗОО __МЕТОДИКА ПОВЕРКИ. Ml WE-7-2C19

Форма акта ежегодных измерений базовом высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия владельца резервуара (директор, гл. инженер)

АКТ

измерений битовой высоты резервуара от «___»_______ _____________201 г.

Составлен в том, что комиссия, назначенная приказом по_____

на,|Мсчопянис пршпр иятяя-

и членов:_____

инициалы, фамилии

провела по__контрольные измерения базовой высоты резервуара типа

номинальной вместимостью _______м ’ при температуре окружающего воздуха ‘'С

Результаты измерения представлены в таблице Д.1.

Таблица Д.1                                        В миллиметрах

Относительное изменение базовой высоты резервуара 8^,%, вычисляют по формуле

=-—~—г———' 100, где значения величин (/7_d) _f (-^в\ приведены в 1-й, 2-й №)г

графах.

Вывод: требуется (не требуется) внеочередная понерка резервуара

Председатель комиссии

палиис»           инициалы, фам млня

Члены:

подпись           инниналы, фамилия

* Указывают при заполнении

ИНСТРУКЦИЯ. ГСИ. РЕЗЕРВУАРЫ ЖЕЛЕЗОБЕТОННЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ЖБР-ЗООО           МЕТОДИКА ДОЁЕРКИ МП 1045-7-2019

• (1]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

• [2]  РД-03-20-2007 Положение об организации обучения и проверки знаний рабочих организаций. поднадзорных федеральной службе по экологическому, технологическому и атомному надзору.

ФГУП «ВНИИР»

Страница 28 из 28

¹

Здесь и далее по тексту приведены ссылки на рисунки 11риложення А

²

где        ) - вместимость нижней части резервуара, вычисляемая по формуле (1) при

уровне Л_дн2, м²;

• 5 - площадь поперечного сечения резервуара, вычисляемая по формуле (2), м ,

Н - уровень жидкости, отсчитываемый отточки касания днища резервуар грузом рулетки, мм;

Н_} -уровень жидкости, соответствующий высоте нижней части резервуара, мм;

И1ряи -объем колонн, м²;
