Методика поверки «Комплексы ПАК ТР 5000» (МП ПАК TP 5000.001 )

Методика поверки

Тип документа

Комплексы ПАК ТР 5000

Наименование

МП ПАК TP 5000.001

Обозначение документа

ООО "КИА

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



ИНСТРУКЦИЯ

Комплексы ПАК ТР 5000

Методика поверки

ПАК ТР 5000.001 МП

2016 г.

СОДЕРЖАНИЕ

  • 1 ВВЕДЕНИЕ

  • 2 ОПЕРАЦИИ ПОВЕРКИ

  • 3 СРЕДСТВА ПОВЕРКИ

  • 4 УСЛОВИЯ ПОВЕРКИ........................................................................................

  • 5 ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ И КВАЛИФИКАЦИИ ПЕРСОНАЛА

  • 6 ПОДГОТОВКА К ПОВЕРКЕ.............................................................................

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ................................................................................

  • 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ.........................................................................6

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на комплексы ПАК ТР 5000 (далее -комплексы) и устанавливает методы и средства их первичной и периодической поверок. Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1. Внешний осмотр

6.1

да

да

2. Опробование

6.2

да

да

3. Определение метрологических характеристик

6.3

3.1 Определение погрешности установки частоты опорного генератора модуля ТР 5000

6.3.2

да

да

3.1 Определение погрешности установки частоты опорного генератора модуля ТР 500

6.3.3

да

да

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки должны быть применены основные и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование основных или вспомогательных средств поверки. Номер документа, регламентирующего технические требования к основным или вспомогательным средствам поверки. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

6.3.1,6.3.2

Стандарт частоты рубидиевый 41-2010 (per. № 51871 -12): частоты выходных сигналов 10, 5 МГц. нестабильность частоты за 100 с, 1 час 210’12, пределы допускаемой относительной погрешности по частоте ±5- 10'l2f.

Анализатор цифровых линий связи ANT-20 (с опцией измерения дрейфа фазы (вандера)) (per. № 15963-07).: скорость передачи 2048 кбит/с, частота внешнего эталонного сигнала 2,048; 5; 10 МГц, диапазон измерения дрейфа фазы: ±1 106с; погрешность измерения (2,5+0.0275т) нс при т менее или равноЮОО с. (29+0,001т) нс при т более 1000 с

Вспомогательные средства поверки

Раздел 3

Измеритель влажности и температуры ИВТМ-7М: диапазон измерений влажности от 10 до 100 % диапазон измерений температуры от минус 20 до 60 °C. пределы допускаемой погрешности измерений влажности ±2 %, пределы допускаемой погрешности измерений температуры ±0,2 °C

Раздел 3

Барометр-анероид метеорологический БАММ-1: диапазон измерений давлений от 80 до 106 кПа (от 600 до 800 мм рт. ст.), пределы допускаемой погрешности измерения давления ±0.2 кПа (±1,5 мм рт. ст.)

Раздел 6

Персональный компьютер (ПК) с функцией HiperTerminal, кабель соединительный для последовательного порта RS232, антенна и кабель антенный (из комплекта комплекса).

6.3.1

Осциллограф цифровой TDS3052C: частотный диапазон от 0 до 500 МГц, пределы допускаемой относительной погрешности ± 2 - 10‘6f

6.3.2

Аттенюатор, 6 дБ

  • 2.2 Все средства поверки должны быть исправны и иметь действующее свидетельство о поверке.

  • 2.3 Допускается применение других средств измерений, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих измерение соответствующих параметров с требуемой погрешностью.

3 УСЛОВИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

    температура окружающего воздуха, °C.........................................................................от 15 до 25;

    относительная влажность окружающего воздуха, %..................................................от 45 до 80;

    атмосферное давление, кПа........................................................................................от 70 до 106,7.

    Параметры электропитания:

    напряжение переменного тока с частотой 50 Гц, В....................................................от 198 до 242.

Примечание: При проведении поверочных работ условия окружающей среды средств поверки должны соответствовать регламентируемым в их инструкциях по эксплуатации требованиям.

4 ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ И КВАЛИФИКАЦИИ ПЕРСОНАЛА
  • 4.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентируемые ГОСТ 12.1.019-79, ГОСТ 12.1.038-82, ГОСТ 12.3.019-80, действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

  • 4.2 К поверке допускаются лица, аттестованные в качестве поверителей в установленном порядке.

  • 4.3 Все блоки и узлы, а также используемые средства измерений должны быть надежно заземлены. Коммутации и сборки электрических схем для проведения измерений должны проводиться только на выключенной и полностью обесточенной аппаратуре.

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Поверитель должен изучить руководство по эксплуатации поверяемого средства измерений и используемых средств поверки.

  • 5.2 При периодической поверке дополнительно представляют свидетельство о предыдущей поверке поверяемого средства измерений.

  • 5.3 Контроль условий проведения поверки по пункту 3.1 должен быть проведён перед началом поверки, а затем периодически, но не реже одного раза в час.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр
  • 6.1.1 При проведении внешнего осмотра проверить:

  • - отсутствие механических повреждений и коррозии;

  • - чистоту и исправность разъемов и соединений.

  • 6.1.2 Результаты осмотра считать положительными, если отсутствуют механические повреждения и коррозия, разъемы и соединения чистые и исправные.

6.2 Опробование
  • 6.2.1 Собрать схему, представленную на рис. 1.

  • 6.2.2 Установить связь между ПК и модулем ТР 5000 комплекса (далее - ТР 5000) через HyperTerminal. При этом использовать следующие параметры связи:

    скорость (Baud rate)

    57600

    стоп-бит (Stop bit)

    1

    бит чётности (Parity)

    нет

    биты данных (Data length)

    8

• контроль (Flow control) нет

  • 6.2.3 Для подключения к ТР 5000 ввести:

имя пользователя      admin.

пароль               symmadmin** (вводимые символы на дисплее не видны)

Примечание:

  • 1. После набора команды необходимо нажать кнопку Enter

  • 2. В дальнейшем при неподаче команд на подключенный ТР 5000 в течение длительного времени на дисплее ПК будет появляться запрос имени пользователя и пароля. Их необходимо повтрно ввести.

  • 6.2.4 Подать в ТР 5000 команды (для вывода на выходы I/O 1, 2 ТР 5000 сигнала 2048 кГц):

tp5000> set io port 1 output

tp5000> set output frametype portl freq2048khz

tp5000> set output crc portl disable

tp5000> set output ssm portl disable

tp5000> set output state portl enable

tp5000> set output free-run portl on

  • 6.2.5 Подключить выход I/O 1 (или выход I/O 2) TP 5000 коаксиальным кабелем к осциллографу цифровому TDS3052C (далее - TDS3052C) через проходную нагрузку 75 Ом. На экране TDS3052C должен наблюдаться импульсный сигнал, имеющий частоту 2048 кГц.

  • 6.2.6 Переключить кабель с разъёма CRAFT ТР 5000 на разъём RS232MCRT модуля ТР 500 комплекса (далее - ТР 500).

  • 6.2.7 Подать в ТР 500 команду (для вывода на выходы OUT1. OUT2 ТР 500 сигнала 2048 кГц):

tp500> set output outl clk_2048

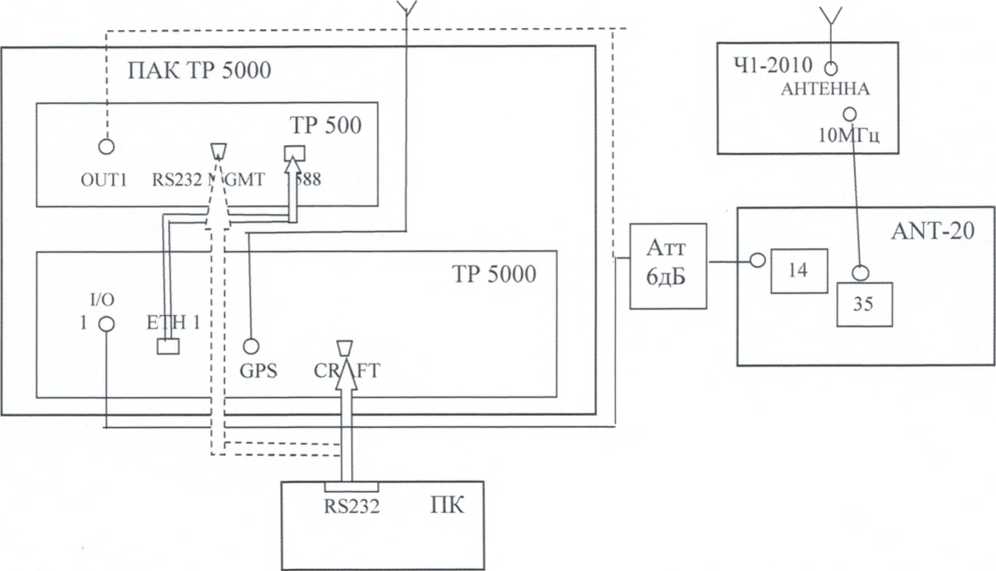

Рис. 1 Схема соединений средств поверки для опробования и поверки комплекса.

  • 6.2.8 Подключить выход OUT1 (или выход OUT2) ТР 500 коаксиальным кабелем к TDS3052C через проходную нагрузку 75 Ом. На экране TDS3052C должен наблюдаться импульсный сигнал, имеющий частоту 2048 кГц.

  • 6.2.9 Если в результате выполнения п. 6.2.5 и п. 6.2.8 наблюдался указанный сигнал, то комплекс считается прошедшим опробование. В противном случае он бракуется.

6.3 Определение метрологических характеристик
  • 6.3.1 Для определения метрологических характеристик комплекса необходимо выполнить следующие подготовительные операции.

  • 6.3.1.1 Собрать схему, представленную на рис. 1.

  • 6.3.1.2 Подать в ТР 5000 команду:

tp5000> show ip config iocl (на дисплей будет выведена информация о настройках интерфейсов). Переписать значение «IP address» из «ЕТН1 PORT PARAMETERS» (адрес tp 5000)

  • 6.3.1.3 Переключить кабель с разъёма CRAFT ТР 5000 на разъём RS232MCRT ТР 500.

  • 6.3.1.4 Подать в ТР 500 команды:

tp500> set ptp addr-mode unicast

tp500> set ptp address gml <адрес tp5000 из n. 6.3.1.2>.

tp500> set ptp domain 0

tp500> set ptp transport Ethernet

tp500> show ptp (на дисплей будет выведена информация о настройках ptp).

Переписать значение из строки «Client Clock ID: ...».

tp500> show interface config (на дисплей будет выведена информация о настройках интерфейсов). Переписать значение из колонки «static-ip» 1-й строки таблицы (адрес tp 500).

  • 6.3.1.5 Переключить кабель с разъёма RS232MCRT ТР 500 на разъём CRAFT ТР 5000.

  • 6.3.1.6 Подать в ТР 5000 команды:

tp5000> set ptp unicast static state iocl-1 index 1 enable

tp5000> set packet-service iocl-1 ptp-gm

tp5000> set ptp profile iocl-1 telecom-2008

tp5000> set ptp timescale iocl ptp

tp5000> set ptp unicast static address iocl-1 index 1 <адрес tp500 из n. 6.3.1.4>

tp5000> set ptp unicast static clockid iocl-lndex 1 <значение «Client Clock ID: ...»

из n. 6.3.1.4>

tp5000> set ptp domain iocl-1 0

tp5000> set ptp unicast static sync-int iocl-1 index 1 -5

tp5000> set ptp unicast static announce-int iocl-1 index 1 0

tp5000> set ptp unicast static delay-int iocl-1 index 1 -2

  • 6.3.1.7 Перед проведением непосредственных измерений необходимо обеспечить:

  • - установление режима в стандарте частоты рубидиевом 41-2010 в течение не менее 12 часов;

  • - обеспечить установление режима в ТР 5000 не менее 2 часов.

  • 6.3.1.8 В анализаторе цифровых линий связи ANT-20 (далее - ANT-20) установить:

  • - для входного сигнала скорость 2048 кбит/с;

  • - код входного сигнала CMI;

  • - испытательную последовательность «000...»;

  • - опцию измерения дрейфа фазы (вандера);

  • - частоту внешнего эталонного сигнала 10 МГц;

  • - время измерения 20 мин.

  • 6.3.2 Определение погрешности установки частоты опорного генератора модуля ТР 5000

  • 6.3.2.1 В схеме на рис. 1 обеспечить соединение разъёма I/O 1 (или разъёма I/O 2) ТР 5000 с входом аттенюатора.

  • 6.3.2.2 Запустить в ANT-20 измерение дрейфа фазы. После его окончания запустить анализ результата. Определить значение погрешности установки частоты опорного генератора ТР 5000.

  • 6.3.2.3 Результаты поверки считать положительными, если полученное значение погрешности установки частоты сигнала на выходах I/O-1.2 ТР 5000 не превышает 510'11.

  • 6.3.3 Определение погрешности установки частоты опорного генератора модуля ТР 500

  • 6.3.3.1 В схеме на рис. 1 обеспечить соединение разъёма OUT1 (или разъёма OUT2) ТР 500 с входом аттенюатора.

  • 6.3.3.2 Запустить в ANT-20 измерение дрейфа фазы. После его окончания запустить анализ результата. Определить значение погрешности установки частоты опорного генератора ТР 500.

  • 6.3.3.3 Результаты поверки считать положительными, если полученное значение погрешности установки частоты сигнала на выходах OUT1, OUT2 ТР 5000 не превышает 5-Ю-10.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 При поверке вести протокол произвольной формы.

  • 7.2 При положительных результатах поверки выдается свидетельство о поверке.

7.4 При отрицательных результатах поверки комплекс к применению не допускается и на него выдается извещение о непригодности с указанием причин забракования.

Главный метролог ООО «КИА»

В.В. Супрунюк
