Методика поверки «Система измерительная автоматизированной системы управления технологическим процессом участка пылеприготовления № 1 доменного цеха АО «ЕВРАЗ ЗСМК»» (МП РИЦ 243.05.1-16)

УТВЕРЖДАЮ

Заместитель директора ФБУ «Кемеровский ЦСМ»

В. А. Еремин 2016г.

Система измерительная автоматизированной системы управления технологическим процессом участка пылеприготовления № 1 доменного цеха АО «ЕВРАЗ ЗСМК»

МЕТОДИКА ПОВЕРКИ

МП РИЦ243.05.1-16

2016г.

Содержание

• 1 Общие положения..................................................................................................................................

• 2 Операции поверки................................................................................................................................

• 3 Средства поверки..................................................................................................................................

• 4 Требования к квалификации поверителей.........................................................................................

• 5 Требования безопасности....................................................................................................................

• 6 Условия поверки...................................................................................................................................

• 7 Подготовка к поверке...........................................................................................................................

• 8 Проведение поверки.............................................................................................................................

Приложение А

Метрологические характеристики измерительных каналов ИУС.......................................................

Приложение Б

Образец оформления протокола поверки...............................................................................................

Приложение В

Перечень ссылочных нормативных документов...................................................................................

Настоящая методика поверки распространяется на систему измерительную автоматизированной системы управления технологическим процессом участка пылеприготовления № 1 доменного цеха АО «ЕВРАЗ ЗСМК» (далее - ИУС), заводской № РИЦ243.05.1, изготовленную Компанией PAUL WURTH S.A., Люксембург; Компанией Ingeteam Industry, S.A, Испания и устанавливает методы и средства ее первичной и периодической поверок.

• 1.1 Поверке подлежит ИУС в соответствии с перечнем измерительных каналов (ИК). приведенным в приложении А.

• 1.2 Первичную поверку ИУС выполняют перед вводом в эксплуатацию, а также после ремонта.

• 1.3 Периодическую поверку ИУС выполняют в процессе эксплуатации через установленный интервал между поверками.

• 1.4 Периодичность поверки (интервал между поверками) ИУС - 1 год.

• 1.5 Измерительные компоненты ИУС поверяют с интервалом между поверками, установленным при утверждении их типа. Если очередной срок поверки измерительного компонента наступает до очередного срока поверки ИУС, поверяется только этот компонент и поверка ИУС не проводится.

• 1.6 При замене измерительных компонентов на однотипные или на компоненты с аналогичными техническими и метрологическими характеристиками подвергают поверке только те ИК, в которых проведена замена измерительных компонентов. В этом случае собственником ИУС должен быть оформлен акт об изменениях, внесенных в ИУС. являющийся неотъемлемой частью описания типа ИУС для Госреестра РФ.

• 1.8 Допускается применение измерительных преобразователей аналогичных типов, внесенных в Госреестр РФ с аналогичными техническими и метрологическими характеристиками.

• 1.9 При модернизации ИУС путем введения новых измерительных каналов должны быть проведены их испытания в целях утверждения типа.

• 1.10 В случае обновления программного обеспечения ИУС, расширении/модификации его функций проводится анализ изменений, внесённых в программное обеспечение. Если внесённые изменения могут повлиять на метрологически значимую часть программного обеспечения, то проводят испытания ИУС в целях утверждения типа.

В тексте приняты следующие сокращения:

панель оператора - автоматизированное рабочее место оператора;

МП - методика поверки;

MX - метрологические характеристики;

ПО - программное обеспечение;

СИ - средство измерений;

ФВ - физическая величина.

2.1 При проведении поверки выполняют операции, приведенные в таблице 1.

• 3.1 При проведении поверки применяют основные и вспомогательные средства поверки:

• - средства измерений и эталоны в соответствии с документами на методики поверки первичных измерительных преобразователей и ПЛК;

• - мегаомметр ЭСО2Ю/3-Г (Госреестр № 21320-01);

• - измеритель параметров заземляющих устройств MRU-200 (Госреестр № 41925-09);

• - радиочасы МИР РЧ-02 (Госреестр № 46656-11).

• 3.2 При проведении поверки допускается замена указанных средств поверки аналогичными, обеспечивающими определение (контроль) метрологических характеристик ИК ИУС с требуемой точностью измерений.

• 3.3 Средства поверки должны иметь действующие свидетельства о поверке или оттиски поверительных клейм.

• 4.1  Поверка ИУС выполняется специалистами, аттестованными в качестве поверителей средств измерений, ознакомившиеся с технической и эксплуатационной документацией и настоящей методикой поверки, имеющие удостоверение на право работы с напряжением до 1000 В (квалификационная группа по электробезопасности не ниже третьей).

• 4.2  При проведении поверки соблюдают требования охраны труда предприятия, на котором проводят поверку ИУС. Выполняют требования действующих нормативных актов, инструкций по охране труда и окружающей среды.

• 5.1 При проведении поверки необходимо соблюдать требования безопасности, установленные в следующих документах:

• - ГОСТ Р МЭК 60950-2002 «Безопасность оборудования информационных технологий»;

-«Правила устройств электроустановок», раздел I, III, IV;

• - «Правила по охране труда при эксплуатации электроустановок» (утверждены Министерством труда и социальной защиты Российской Федерации от 24 июля 2013 г. № 328н);

• - СанПиН 2.2.2/2.4.1340-03 «Гигиенические требования к персональным электронно-вычислительным машинам и организации работы»;

• - СНиП 3.05.07-85 «Системы автоматизации»;

• - Инструкция по работе с компьютерной техникой (АСНи 01-99);

• - Правила технической эксплуатации электроустановок потребителей (утверждены Минэнерго России от 13.01.03 №6).

- Нормы освещенности рабочих мест должны быть обеспечены в соответствии со СНиП 23- 05-95 «Естественное и искусственное освещение».

а) Измерительные и связующие компоненты ИУС:

• 1)  температура окружающего воздуха для преобразователей

• 2) относительная влажность окружающего воздуха при плюс 25 °C

• 3) атмосферное давление

б) Комплексные и вычислительные компоненты ИУС:

• 1) температура окружающего воздуха

• 2) относительная влажность окружающего воздуха при плюс 25 °C

• 3) атмосферное давление

• 4) напряжения питания переменного тока

• 5) частота питающей сети

• 7.1  На поверку ИУС предоставляют следующие документы:

• - система измерительная автоматизированной системы управления технологическим процессом участка пылеприготовления № 1 доменного цеха АО «ЕВРАЗ ЗСМК». Паспорт;

• - свидетельства о поверке измерительных и комплексных компонентов, входящих в состав ИК ИУС;

• - свидетельство о предыдущей поверке ИУС (при выполнении периодической поверки);

• - эксплуатационную документацию на ИУС и ее компоненты;

• - эксплуатационную документацию на средства измерений, применяемые при поверке.

• 7.2  Перед выполнением операций поверки необходимо изучить настоящий документ, эксплуатационную документацию на поверяемую ИУС и её компоненты.

• 7.3  Непосредственно перед проведением поверки необходимо подготовить средства поверки к работе в соответствии с их эксплуатационной документацией.

• 8.1 Рассмотрение документации

  • 8.1.1 Проверяют наличие следующих документов:

• - система измерительная автоматизированной системы управления технологическим процессом участка пылеприготовления № 1 доменного цеха АО «ЕВРАЗ ЗСМК». Паспорт;

• - свидетельство о предыдущей поверке ИУС (при проведении периодической поверки);

• - документы, удостоверяющие поверку средств измерений, входящих в состав ИУС;

• - эксплуатационная документация на ИУС и ее компоненты;

• - эксплуатационная документация на средства измерений, применяемые при поверке ИУС.

• 8.1.2 Проверяют перечень измерительных каналов, представленных на поверку, в соответствии с перечнем, приведенным в паспорте на ИУС и в приложении А настоящей МП. Эксплуатационная документация на средства измерений, применяемые при поверке ИУС. должна содержать информацию о порядке работы, их технических и метрологических характеристиках.

Результат проверки положительный, если вся вышеперечисленная документация в наличии, перечень измерительных каналов соответствует перечню, приведенному в паспорте на ИУС и в приложении А настоящей МП, все средства поверки имеют документально подтвержденную пригодность для использования в операциях поверки, все компоненты ИУС имеют действующие свидетельства о поверке.

• 8.2 Внешний осмотр

  • 8.2.1 При внешнем осмотре проверяют соответствие ИУС нижеследующим требованиям:

• - соответствие комплектности ИУС перечню, приведенному в паспорте и в таблице А.1 приложения А настоящей МП;

• - отсутствие механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;

• - отсутствие обрывов и нарушения изоляции кабелей и жгутов, влияющих на функционирование ИУС;

• - наличие и прочность крепления разъёмов и органов управления;

• - отсутствие следов коррозии, отсоединившихся или слабо закрепленных элементов схемы.

• 8.2.2 Внешним осмотром проверяют наличие и месторасположение панелей оператора.

Результат проверки положительный, если выполняются все вышеперечисленные требования. При оперативном устранении недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.

• 8.3 Проверка сопротивления защитного заземления

  • 8.3.1 Проверку сопротивления цепи защитного заземления проводят только у тех компонентов ИУС, которые в соответствии с эксплуатационной документацией, должны быть подключены к защитному заземлению.

  • 8.3.2 Значение сопротивления между заземляющим болтом (винтом, шпилькой) и каждой доступной прикосновению металлической нетоковедущей частью компонентов, которая может оказаться под напряжением, не должно превышать 0,1 Ом.

  • 8.3.3 Сопротивление цепи защитного заземления определяют измерителем параметров заземляющих устройств или устанавливают по протоколам испытаний компонентов ИУС.

Результат проверки положительный, если значение сопротивления защитного заземления, измеренное или зафиксированное в протоколах, не превышает 0,1 Ом.

8.4 Опробование

• 8.4.1 Непосредственно перед выполнением экспериментальных исследований необходимо подготовить ИУС и СИ к работе в соответствии с их эксплуатационной документацией.

• 8.4.1.1  Перед опробованием ИУС в целом необходимо выполнить проверку функционирования её компонентов.

• 8.4.1.2 При проверке функционирования измерительных и комплексных компонентов ИУС проверяют работоспособность индикаторов, отсутствие кодов ошибок или предупреждений об ошибках, авариях.

• 8.4.1.3 При опробовании линий связи проверяют:

• - наличие сигнализации о включении в сеть технических средств ИУС;

• - поступление информации по линиям связи;

• - наличие сигнализации об обрыве линий.

• 8.4.1.4 При опробовании ИУС проводят первичное тестирование ИУС средствами программного обеспечения АРМ оператора (опрос измерительных преобразователей, установление связи с компонентами и оборудованием ИУС и т.д.).

• 8.4.1.5 Мониторы АРМ оператора должны быть включены. Исправность АРМ оператора оценивают, выполнив переключение между экранными формами ИУС. Проверяют отображение на мониторах АРМ оператора экранной формы "Основной экран" и возможность вызова через нее остальных экранов.

• 8.4.1.6 При проверке функционирования ИУС с АРМ оператора проверяют выполнение следующих функций:

• -  отображение текущих значений технологических параметров;

• - отображение текущих значений даты и времени.

• 8.4.2 Проверка функционирования ИУС.

• 8.4.2.1 На АРМ оператора проверяют наличие экранных форм согласно Руководству пользователя РИЦ243.05-ИЭ ОАО «ЕВРАЗ ЗСМК» доменный цех. Вдувание пылеугольного топлива в доменные печи. Разработка технической документации на системы автоматизации комплекса ПУТ. АСУ "Пылеприготовления". Руководство пользователя.

• 8.4.2.2  На экранных формах проверяют отображение текущих значений технологических параметров и информации о ходе технологического процесса, текущих значений даты и времени. Текущее значение даты и времени в системе устанавливаются с программатора в соответствии со значением времени на программаторе. Программатор раз в месяц синхронизирует свое время со временем в домене ZSMK.RU.

Результат проверки положительный, если по всем ПК (перечень ПК приведен в приложении А) на технологических экранах отображаются текущие значения даты и времени, значения технологических параметров в установленных единицах измерений и результаты измерений находятся в заданных диапазонах.

8.5. Проверка идентификационных данных ПО

• 8.5.1. Проверку идентификационных данных ПО ИУС проводят в процессе штатного функционирования. Прикладное ПО ИУС включает в свой состав программное обеспечение, функционирующее на панели оператора и в контроллерах.

• 8.5.2. Идентификационные данные метрологически значимой части ПО ИУС -контрольные суммы файлов конфигурации проектов PLC и станций визуализации.

• 8.5.3. Определение значений контрольных сумм для файлов метрологически значимой части ПО проводится с помощью программатора с предустановленной утилитой HashCalc (допускается использование другой сторонней утилиты, реализующей расчет контрольной суммы по алгоритму MD5).

Определение значений контрольных сумм проводится следующим образом:

• - запустить Hashcalc.exe;

• - в выпадающем списке «Data Format» необходимо выбрать «File»;

• - в текстовом поле «Data» указать путь до файла конфигурации проекта PLC;

• - флажок «MD5» установить в положение включен;

• - нажать кнопку «Calculate» и сравнить полученные данные с указанными в таблице 2 в соответствии с рисунком 1.

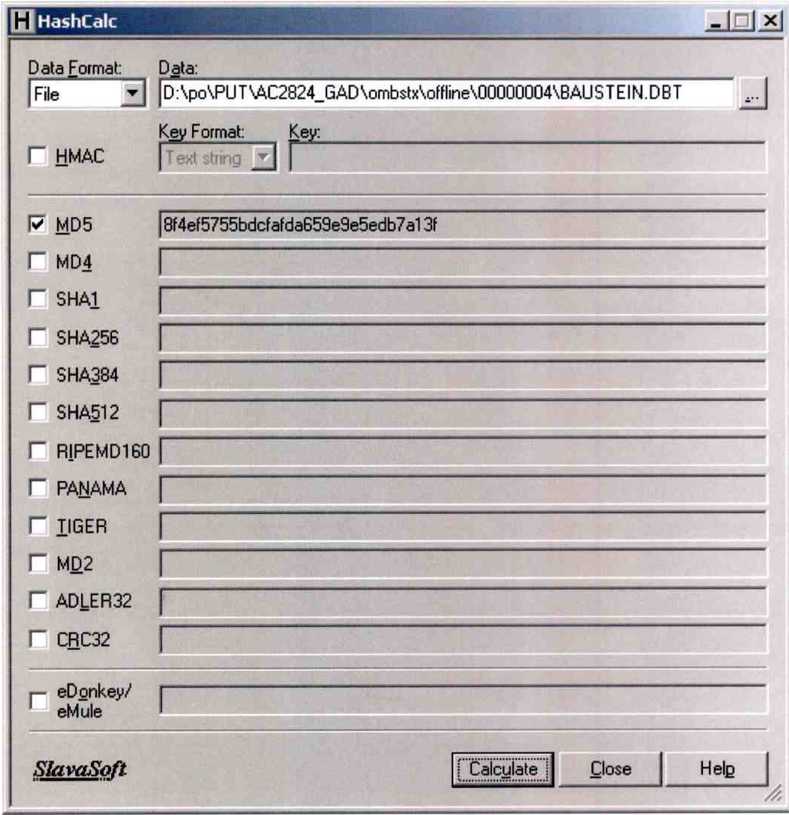

Рисунок 1 - Расчет контрольной суммы MD5 файла конфигурации проекта PLC

Таблица 2 - Идентификационные данные ПО

• - в текстовом поле «Data» указать путь до файла конфигурации проекта WinCC станции визуализации;

• - нажать кнопку «Calculate» в соответствии с рисунком 2 и сравнить полученные данные с указанными в таблице 2.

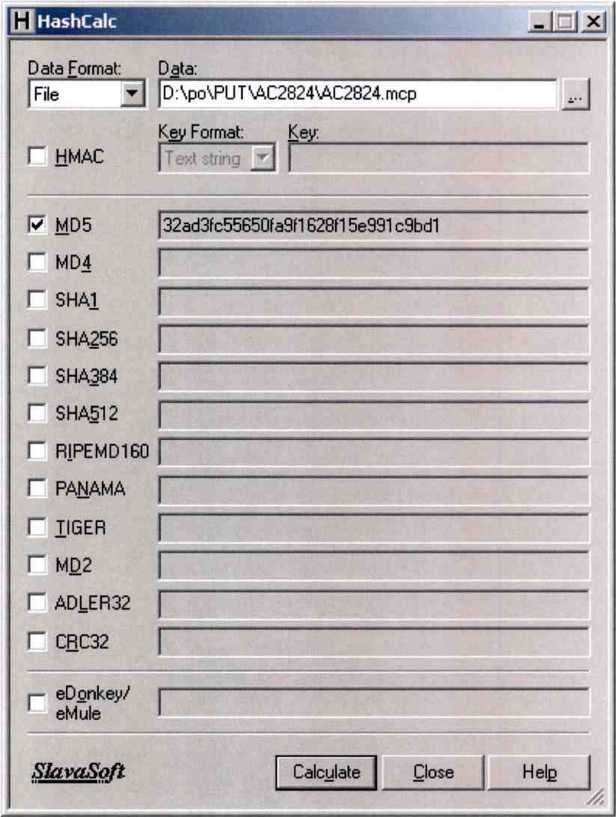

Рисунок 2 - расчет контрольной суммы MD5 файла конфигурации станции визуализации

Результат проверки положительный, если контрольные суммы файлов конфигурации проектов совпадают с приведенными в описании типа на ИУС.

• 8.6 Проверка защиты ПО от несанкционированного доступа

• 8.6.1 Проверку защиты метрологически значимой части ПО ИУС и данных от несанкционированного доступа проводят на физическом и программном уровнях.

• 8.6.2 На физическом уровне проверяют наличие замков на дверях шкафов и помещений, в которых установлены измерительные преобразователи, а так же срабатывание сигнализации при несанкционированном открывании дверей.

Результат проверки положительный, если на дверях шкафов и помещений, в которых установлены измерительные преобразователи имеются замки и срабатывает сигнализация при несанкционированном открывании дверей.

• 8.6.3 На программном уровне проверку защиты метрологически значимой части ПО и данных от несанкционированного доступа проводят следующим образом:

• - проверяют наличие средств защиты (обнаружение и фиксацию событий в журнале сообщений);

• - проверяют корректность реализации управления доступом пользователя к ПО и данными при вводе неправильных идентификационных данных пользователя (при вводе неверного пароля должно появиться окно с сообщением);

• - проверяют соответствие полномочий пользователей, имеющих различные права доступа;

• - проверяют возможность получения доступа без авторизации пользователя.

Результат проверки положительный, если осуществляется авторизованный доступ к выполнению функций ПО АРМ оператора.

• 8.7 Определение погрешности измерений и синхронизации времени

Мониторы АРМ оператора переводятся в режим индикации времени. К АРМ оператора подключают радиочасы МИР РЧ-02. В соответствии с руководством пользователя на радиочасы определяют отличие показаний.

ИУС считается прошедшей проверку, если:

-погрешность показаний панелей оператора и контроллера от значения астрономического времени не превышает ± 10 с (привязка к Государственной шкале единого времени);

- расхождение текущего времени панелей оператора с показаниями контроллера не превышает ± 5 с.

• 8.8 Проверка метрологических характеристик измерительных каналов ИУС

• 8.8.1 Метрологические характеристики (MX) ИК ИУС определяют расчетноэкспериментальным способом (согласно МИ 2439). Определение метрологических характеристик компонентов ИУС (измерительных преобразователей, модулей аналогового ввода контроллера) выполняют в соответствии с утвержденной методикой поверки на каждый тип средства измерения. MX измерительных каналов рассчитывают по MX компонентов ИУС в соответствии с методикой, приведенной в разделе 8.8.4 настоящей МП. Допускается не проводить расчет погрешности ИК ИУС при условии, что подтверждены MX компонентов ИК ИУС. Результаты проверки MX ИК ИУС заносят в таблицу по форме таблицы А.1 приложения А настоящей МП.

• 8.8.2 Проверка метрологических характеристик компонентов ИК ИУС

• 8.8.2.1 Метрологические характеристики измерительных и комплексных компонентов ИУС принимают равными значениям, приведенным в эксплуатационной документации (паспорт, формуляр и др.) СИ при наличии на них действующих свидетельств о поверке.

• 8.8.2.2 Значения основной погрешности компонента ИК ИУС заносят в таблицу по форме таблицы А.1 приложения А настоящей МП.

• 8.8.3 Исходные допущения для определения погрешности измерительных каналов ИУС

• - погрешности компонентов ИУС относятся к инструментальным погрешностям;

• - факторы, определяющие погрешность - независимы;

• - погрешности компонентов ИУС - не коррелированны между собой;

- законы распределения погрешностей компонентов ИУС - равномерные.

• 8.8.4 Методика расчета метрологических характеристик ИК ИУС

Для ИК, в которых ИП являются преобразователи давления, газоанализаторы, датчики виброскорости, анализатор пыли погрешность нормируют в приведенной форме.

Определение основной погрешности измерительного канала ИУС

а) Границы основной приведенной погрешности ИК давления у_пк „_е„,^о/о, определяют следующим образом:

£

• 1) границы основной относительной погрешности ИК икоау о/_о определяют (в соответствии с РМГ 62), исходя из состава ИК ИУС по формуле (1)



  (1)

где К= 1,2;

А_///От - относительная погрешность первичного преобразователя, %;

А_д/7 - относительная погрешность вторичного преобразователя, % (при наличии);

5_1ШК “ относительная погрешность PLC, %;

8_а1, - относительная погрешность алгоритма, % (при наличии);

8_Г]С - относительная погрешность линии связи, % (8_Г1С - о)-

Примечание - Погрешность 6_ЛС, д определяется потерями в линиях связи. Между измерительными и комплексными компонентами линии связи (ЛС) построены из кабелей контрольных и/или кабелей управления. Параметры линий связи удовлетворяют требованиям ГОСТ 18404.0 и ГОСТ 26411. Длина линий связи небольшая, входное сопротивление контроллера велико, поэтому потери в ЛС пренебрежимо малы. Между комплексными и вычислительными компонентами построен цифровой канал связи. Применены сетевые технологии Ethernet, Profibus DP. Передача данных по каналам связи Ethernet, Profibus DP имеет класс достоверности II и относится к S1 классу организации передачи (в соответствии с ГОСТ Р МЭК 870-5-1). Погрешность линий связи во всех ИК принимаем равной нулю.

Для расчета погрешности ИК по формуле (1) погрешность компонента ИК ИУС переводят в относительную форму 5 , %, для случая ее представления в абсолютной или приведенной формах по формуле (2)

=у.^Х^~^Хн

^z      V         ^z

¹ ном                  ¹ ном

где A - пределы допускаемой абсолютной погрешности компонента ИК ИС;

у - пределы допускаемой приведенной погрешности, нормированной для разности пределов измерений компонента ИК ИУС;

Хв, Хи - верхний и нижний пределы измерений компонента ИК ИУС (в тех же единицах, что и Х„„„);

Примечание - Если приведенная погрешность у нормирована для верхнего предела измерений, то Хц = 0.

Х,_ш1( - номинальное значение измеряемого параметра ФВ, для которого рассчитывается погрешность измерений;

1_ИОЛ/ - номинальное значение тока, мА.

• 2) в соответствии с ГОСТ 8.508 относительную погрешность вычисляют в точках X_iimii, соответствующих 5, 25, 50, 75 и 95 % от диапазона измерений и выбирают максимальное значение (i=l,..5);

• 3) для модулей аналогового ввода PLC, погрешность которых нормирована в приведенной форме, необходимо определить значение тока, соответствующего номинальному значению X_II(IUI . Расчет значения тока 1_НОЛ11, мА, соответствующего номинальному

значению X,,,,,,, ФВ, проводят по формуле (3)

где D_CHniajia - разница между верхним и нижним пределами диапазона входного сигнала.

мА;

У„„_Л„ - номинальное значение ФВ, в единицах измерений ФВ;

Офй - разница между верхним и нижним пределами диапазона измерений ФВ, в единицах измерений ФВ. Числовые значения ФВ приведены в таблице А.1 приложения А настоящей МП.

Примечание - Если диапазон сигнала равен (4-20) мА, то к вычисленному по формуле (3) значению 1_ИОМ1 необходимо прибавить 4 мА.

• 4) переводят значения погрешности ПК, соответствующие пяти точкам диапазона, из относительной формы в приведенную по формуле (4)



(4)

Из пяти полученных выбирают максимальное значение и приписывают погрешности

ИК.

б) Границы основной абсолютной погрешности ИК температуры и пирометра Лцк а_С11,°С, определяют исходя из состава ИК ИУС по формуле (5)

ЛиК осн = Лцип+Авп+Лк+Ллс,                             (5)

где Апип - абсолютная погрешность первичных измерительных преобразователей, °C;

Авп - абсолютная погрешность вторичного преобразователя, °C (при наличии);

Ак - абсолютная погрешность модуля ввода-вывода контроллера, °C;

Але- абсолютная погрешность линий связи, °C.

Для расчета погрешности ИК по формуле (5) погрешность компонента ИК ИУС переводят в абсолютную форму А, ед. ФВ, для случая ее представления в приведенной форме по формуле (6)

А = —(6)

100

г) Для ИК расхода, определяемого по методу переменного перепада давления, границы основной относительной погрешности ИК расхода З_{ик осн}, %, определяют следующим образом:

1) относительную погрешность ИК вычисляют в пяти точках диапазона измерений расхода по формуле (7)

дцк _Ос,п = ^К ■ yjdno + д_ип² + d_IUIK² + 3j_lc                        (7)

где К= 1,2;

6_//() - относительная погрешность вычислений с помощью программного комплекса «Расходомер СТ» согласно Р50.2.002-2000, который рассчитывает предельную относительную погрешность измерений расхода, приведенного к стандартным условиям, с учетом перепада давления, характеристик диафрагмы;

2) переводят значения погрешности ИК. соответствующие пяти точкам диапазона, из относительной формы в приведенную по формуле (4). Из пяти полученных выбирают максимальное значение и приписывают погрешности ИК.

Рассчитанное (фактическое) значение погрешности ИК ИУС заносят в таблицу по форме таблицы А.1 приложения А настоящей МП. Значения погрешностей не должны превышать границ допускаемых погрешностей, приведенных в таблице А.1 приложения А настоящей МП.

• 9.1. Результаты поверки оформляют протоколом по форме, приведенной в приложении настоящей МП.

• 9.2. При положительных результатах поверки ИУС (первичной и периодической) оформляют свидетельство о поверке по форме приложения 1 приказа Минпромторга России от 02.07.2015 № 1815. Знак поверки наносится на свидетельство о поверке ИУС в виде оттиска поверительного клейма. Состав и метрологические характеристики измерительных каналов ИУС приводят в Приложении к Свидетельству о поверке.

Примечание - Каждая страница Приложения к Свидетельству о поверке должна быть заверена подписью поверителя и оттиском поверительного клейма.

• 9.3 При положительных результатах первичной поверки (после ремонта или замены компонентов ИУС на однотипные поверенные), проведённой в объёме проверки в части вносимых изменений, оформляют новое свидетельство о поверке ИУС и в новом приложении прописывают новый состав и метрологические характеристики измерительных каналов ИУС, без изменения даты очередной поверки. Новое свидетельство о поверке должно содержать ссылку на оригинал, который оно заменяет.

• 9.4  Отрицательные результаты поверки оформляются в соответствии с приложением 2 приказа Минпромторга России от 02.07.2015 № 1815. Измерительные каналы ИУС, прошедшие поверку с отрицательным результатом, не допускаются к использованию.

Начальник отдела электрических радио-технических средств измерений ФБУ «КЦСМ» НФ

Разработали

Инженера по метрологии 1 категории отдела электрических радио-технических средств измерений ФБУ «КЦСМ» НФ

Приложение А

(обязательное)

Метрологические характеристики измерительных каналов ИУС

Таблица А.1- Метрологические характеристики измерительных каналов ИУС

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А, 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Т1

Продолжение таблицы А. 1

Продолжение таблицы А, 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А, 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А, 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Продолжение таблицы А. 1

Примечания

1 А - абсолютная погрешность; у - приведенная погрешность к верхнему значению диапазона измерения; 6 - относительная

погрешность;

• 2  при замене измерительных компонентов на однотипные, собственником ИУС должен быть оформлен акт об изменениях, внесенных в ИУС, являющийся неотъемлемой частью описания типа ИУС для Госреестра средств измерений;

• 3 допускается применение измерительных преобразователей аналогичных типов, внесенных в Госреестр РФ с аналогичными техническими и метрологическими характеристиками.

Приложение Б

(рекомендованная)

Образец оформления протокола поверки

ПРОТОКОЛ ПОВЕРКИ

№____от«____»______20___г.

Средство измерений (СИ)_______________________________________________________

наименование, тип

заводской номер (номера)________________________________________________________

поверено в соответствии с________________________________________________________

наименование и номер документа на методику поверки

с применением эталонов:______________________________________________________

наименование, заводской номер, разряд, класс или погрешность

при следующих значениях влияющих факторов:

• - температура окружающего воздуха__________°C;

• - атмосферное давление_________кПа.;

-относительная влажность _________%;

• - напряжение питания ______В;

-частота _____Гц.

Результаты операций поверки:

• 1 Рассмотрение документации_____________________

• 2 Внешний осмотр_______________________

• 3 Проверка сопротивления защитного заземления______________

• 4 Проверка условий эксплуатации компонентов ИУС_____________

• 5 Опробование________________________

• 6 Проверка идентификационных данных ПО_______________

• 7 Проверка защиты ПО от несанкционированного доступа___________

• 8 Определение погрешности синхронизации и измерений времени_________

• 9 Проверка метрологических характеристик измерительных каналов ИУС

Результаты проверки метрологических характеристик измерительных каналов ИУС представлены в таблице по форме таблицы А.1 приложения А настоящей МП.

Заключение СИ (не) соответствует метрологическим требованиям_________________

Поверитель

Приложение В

(справочное)

Перечень ссылочных нормативных документов

ГОСТ 8.508-84 ГСИ. Метрологические характеристики средств измерений и точностные характеристики средств автоматизации ГСП. Общие методы оценки и контроля ГОСТ 18404.0-78 Кабели управления. Общие технические условия

ГОСТ 26411-85 Кабели контрольные. Общие технические условия

ГОСТ Р МЭК 870-5-1-95 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 1. Форматы передаваемых кадров

РМГ 62-2003 ГСИ. Обеспечение эффективности измерений при управлении технологическими процессами. Оценивание погрешности измерений при ограниченной исходной информации

ПР 50.2.006-94 ГСИ. Порядок проведения поверки средств измерений

МИ 2439-97ГСИ. Метрологические характеристики измерительных систем.

Номенклатура. Принципы регламентации, определения и контроля

ГОСТ 2.601-2006 ЕСКД. Эксплуатационные документы

ГОСТ 2.610-2006 ЕСКД. Правила выполнения эксплуатационных документов

ГОСТ 8.417-2002 ГСИ. Единицы величин

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 8.009-84 ГСИ. Нормируемые метрологические характеристики средств измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения

ГОСТ Р 8.654-2015 ГСИ. Требования к программному обеспечению средств измерений.

Основные положения

РМГ 29-99 ГСИ. Метрология. Основные термины и определения

РМГ 51-2002 ГСИ. Документы на методики поверки средств измерений. Основные положения

РМГ 74-2004 ГСИ. Методы определения межповерочных и межкалибровочных интервалов средств измерений

МИ 2440-97 ГСИ. Методы экспериментального определения и контроля характеристик погрешности измерительных каналов измерительных систем и измерительных комплексов

Р 50.2.077-2014 ГСОЕИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения

МИ 3290-2010 ГСИ. Рекомендация по подготовке, оформлению и рассмотрению материалов испытаний средств измерений в целях утверждения типа

Лист регистрации изменений
