Руководство по эксплуатации «Частотометр электронно-счетный ЧЗ-66» (ДЛИ2.721.010 ТО)

л

ЧАСТОТОМЕР ЭЛЕКТРОННО-СЧЕТНЫЙ 43-66

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ДЛИ2 721.010 ТО

В двух книгах

Книга 1

1991

I, ВВЕДЕНИЕ

1 I Настоящее техническое описание (ТО) предназначено для изучения работы и руководства по эксплуатации частотомера электронно-счетного 43-66.

ТО состоит из двух книг. В книге J — основная текстовая часть, книге 2 — схемы электрические принципиальные с перечнями элементов.

I 2. Изготовитель оставляет за собой право вносить в схему и конструкцию прибора непринципиальные изменения, не влияющие на ею технические данные При небольшом коли честве таких изменений коррекция эксплуатационных документов не проводится

• 1.3. В ТО приняты следующие сокращения и обозначения команд, сигналов, функций, шин и т д :

АРМ — автоматическая регулировка мощности;

АРУ — автоматическая регулировка усиления;

БА, БМЛ — буфер магистрали адреса.

БД, БМД — б\фер магистрали данных;

БИС — большая интегральная микросхема.

БСТ — байт состояния.

БТД — байт данных,

БУС — б' фор управляющих сигналов.

В -- выдача (информации).

В К выбор кристалла;

ВК — возврат каретки (в табл 10.7);

ВЧ — высокая частота, высокочастотный;

ГЕН, ГЕТ — генератор, гетеродин;

ГК — генератор кварцевый,

ГОТОВ — готовность.

ГП — готов к приему;

ГС — генератор (гетеродин) синхрон 1зированный,

ДАИ — др\ гне адреса источников;

ДМ — дистанционное местное правление:

ДНЗ — диод с накоплением заряда

ДП — данные приняты,

ДША — дешифратор адреса;

3 — запрос (на обслуживание);

Зап — запуск;

Зах — захват;

ЗИП — запасное имущество и принадлежности;

30 — запрос обслуживания,

ЗП — запуск устройства;

ЗПО — запирание последовательного опроса;

3 ПРЕР — запрос прерывания:

ЗУ — запоминающее устройство;

И — источник (информации);

ИМ импульсная модуляция (импу.тьспо-модулнрован-ный);

ИМГ — ИМ I рубая настройка.

ИМТ ИМ точи; я настройка;

ИНД — индикация;

ИРИ — индикация режима источника;

ИРП — индикация режима передатчика;

ИС — интегральная микросхема;

К — контроллер;

КА — канат вывода данных;

КВ — канал ввода данных.

К-МОП — комплиментарная металл-окисе л-полупровод-ник (технология микросхем).

КОП канал общего пользования,

КП — конец передачи;

КС — канал синхронизации;

КСВН — коэффициент стоячей волны;

ЛД — линия данных;

Лог. — логический, логическая;

МА — магистраль адреса;

МАИ — мой адрес источника;

МАП — мой адрес на прием,

МД — магистраль данных;

МГ1К — микропроцессорный контроллер;

НГ — непрерывная генерация.

НПД — не передавать;

НИМ — не принимать;

О — ожидание;

ОЗУ — оперативное запоминающее устройство;

ОИ — очистить интерфейс;

ООС — отрицательная обратная связь;

ОП — параллельный опрос;

ОС — обратная связь;

П — приемник (информации);

ПБ — прием байта;

Г1 Зах (в) — подтверждение захвата;

Г! ЗПрер — подтверждение запроса прерывания;

ПЗУ — программируемое запоминающее устройство; ППИ — программируемый параллельный интерфейс; ПРД — передача (информации);

ПРМ — прием (информации);

ПрПУ. Пр Пульт признак пульта управления;

ПрУВВ — признак устройства ввода-вывода;

ПС npoi раммируемое смешение.

Г1С — перевод строки (в табл. 10.6, 10.7),

ПЧ — промежуточная частота;

РВ — разрешение выдачи;

Р Прер — разрешение прерывания;

РУ — регистрирующее устройство;

С — счет;

С А — селектор адреса.

СБ — очистить устройство;

СБА — сброс адресный;

СБУ — сброс универсальный;

СВЧ — сверхвысокая частота, сверхвысокочастотный;

СД — сопровождение данных;

СИ — синхронизация источник.! передачи;

СПАД состояние источника «адресован»;

СК схема квитирования;

СП — синхронизация приема;

СПАД — состояние приемника «адресован»;

СПРМ — состояние «прием данных».

С ПСА — состояние «последовательный опрос активен»; СР — схема режима;

СС — схема сравнения;

СУ — схема управления:

Т11Д — толью передача,

ТПМ — только прием;

ТрПРД — триггер передачи;

ТрПРМ — триггер приема;

ТТЛ — транзисторно транзисторная логика;

УВУ — устройство вычислительное управляющее;

УВЧ — усилитель высокой частоты.

УП — управление;

УППЧ — усилитель предварительный промежуточной час лоты,

УПТ — усилитель постоянного юна.

УГ1ЧУ — усилитель промежуточной частоты узкополосный

УР — устройство решающее,

УС - устройство сравнения;

У ЦП — управление микропроцессором.

Ф Формирователь (импульсов),

ФАПЧ — фазовая автополстройка частоты;

ФНЧ — фильтр низких частот,

ФС - формирователь синхронизирующих сигналов,

ФСС — фильтр сосредоточенной селекции,

ЦАП — цифро-аналоговый нрсобрпзовате п ЦП микропроцессор,

ЧТ чтение (информации)

ША шина адреса;

НИ — шина данных.

ШУ — шипа управления;

ЭСЛ — эмиттерно-связлнная loiiik.

2. НАЗНАЧЕНИЕ

• 2.1. Частотомер электронно-счетный 43-66 предназначен для автоматического измерения частоты непрерывных синусоидальных (НГ) сигналов, а также для измерения средне го значения несущей частоты нм ну льсно-мо : ул крова иных (ИМ) chi налов в режиме ручной насiройки и. измеряемую частоту.

• 2.2. Прибор по условиям применения (эксплуатации) предназначен для работы в условиях:

температура окружающего поз;.-ха от 263 до 323 К (от минус 10 до плюс 50 *С);

относительная влажность воздуха до 98 7₍ при температуре до 298 К (25°C).

атмосферное j явление от 60 до 100 кН (от 450 до 750 мм рт. ст.)

2.3 Питание прибора осуществляется от сети переменного тока напряжением (220-^22) В ча готов (50 I) Гц или напряжением (22O± II) В пли (115^-5.75) В частотой (400± 12) Гц.

• 2.4. Основные области применения прибора определяются его основными характеристиками: широким диапазоном измеряемых частот — от звуковых до СВЧ высокой разрешающей способностью И ТОЧНОСТЬЮ II iMcpCHIIH. возможностью работы в системах с каналом общего пол г знания (КОП)

Прибор может быть использован в технике связи, измерительной технике, радиолою! ни и, радиан jiihi лини. ядерной физике, пат у проводниковой иектронике. при разработке, производстве, эксплуатации и метрологическом обеспечении различных радиоэлектронных устройств

3. ТЕХНИЧЕСКИЕ ДАННЫЕ

3 1. Диапазон частот измеряемых НГ сигналов от 10 Гц до 37,5 ГГц разбит на поддиапазоны:

по входу А — от 10 Гц до 120 МГц;

по входу Б — от 0.12 до 2,0 ГГц;

по входу В — от 2,0 до 37,5 ГГц.

Диапазон частот по входу В перекрывается тремя выносными входными смесителями с частотной разбивкой согласно табл. 3.1.

Таблица 31

Тип канала	Обозначение смесителя	Сечение канала, мм	Граничные частоты. ГГи
			fMHH	(макс
Коаксиальный	2245018	7/3.04	2.0	17.44
Волноводный	2 245 011 01	11 Х5.5	17.44	25.95
Волноводный	2 245 011	7,2x3.4	25.95	37.5

Перекрытие между поддиапазонами А и Б не менее 1 %, Б н В — не менее 0,1 %.

По входу В в зависимости от номера N используемой гармоники внутреннего генератора СВЧ возможна частотная селекция измеряемых сигналов в соответствии с табл. 3.2.

Таблица 32

Номер гармоники N	11олоса селекции. ГГц	Нс-мер гармоники N	Поле са селекции, ГГц
1	2-3.85	6	20-24
2	3.85-8	7	24-28
3	8-12	8	28-32
4	12-16	9	32-36
5	16-20	»	36-37.5

• 3.2. Минимальный уровень входных НГ сигналов:

по входу А — 0.05 В при отношении сигнал шум >40 дБ,

по входу Б — 0,02 мВт:

по входу В — 0,02 мВт (в диапазоне от 2.0 до 12.4 ГГц) 0.05 мВт (свыше 12,4 до 25.95 ГГц). 0.1 мВт (свыше 25.95 до 37.5 ГГц).

• 3.3. Максимальный уровень входных ИГ сигналов: по входу А — I В;

по входу Б и В — 10 мВт

Измерение частоты по вход) Б и В при уровне входного сигнала от 1 до 10 мВт проводится с внешним аттенюатором (из ЗИП прибора).

• 3.4.  Пределы допускаемой относительной погрешности при измерении частоты НГ сигналов 6_Н, определяются по формуле

I ^бнг^=±(|^б'И Гх тй )•              ⁽³¹⁾

где ба — относительная погрешность по частоте опорною генератора:

fx — измеряемая частота, Гн;

т_сч— время счета, с.

• 3 5. Диапазон частот измеряемых ИМ сигналов от 0.1 до 37,5 ГГц разбит на поддиапазоны:

по входу Б — от 0.1 до 2.0 ГГц;

по входу В — от 2.0 до 37.5 ГГц.

При этом частота повторения радиоимпу шсов fnoBT>100 Гц, длительность т_и>0»3 мкс. скважность от 2 до 1000.

При измерении но входу В используются выносные смесители согласно табл. 1, а номер гармоники N генератора СВЧ и полоса селекции входных сигналов выбираются из табл. 3.2.

• 3.6. Минимальный уровень мощности в импульсе входных ИМ сигналов:

по входу Б — 0.1 мВт:

по входу В — 0,1 мВт (в диапазоне от 2.0 до 12.4 ГГц); 0,2 мВт (свыше 12.4 до 37.5 ГГц)

• 3.7. Максимальный уровень мощности в импульсе ИМ сигналов по входу Б и В не более 10 мВт При измерении частоты ИМ сигналов при уровне мощности от 1 до 10 мВт применяются внешние аттенюаторы (из ЗИП прибора)

3.8 Пределы допускаемой относительной погрешности при

б_ген - 2-10 ⁶ — составляющая относительной погрешности из-за нестабильности по частою внутреннею генератора ВЧ,

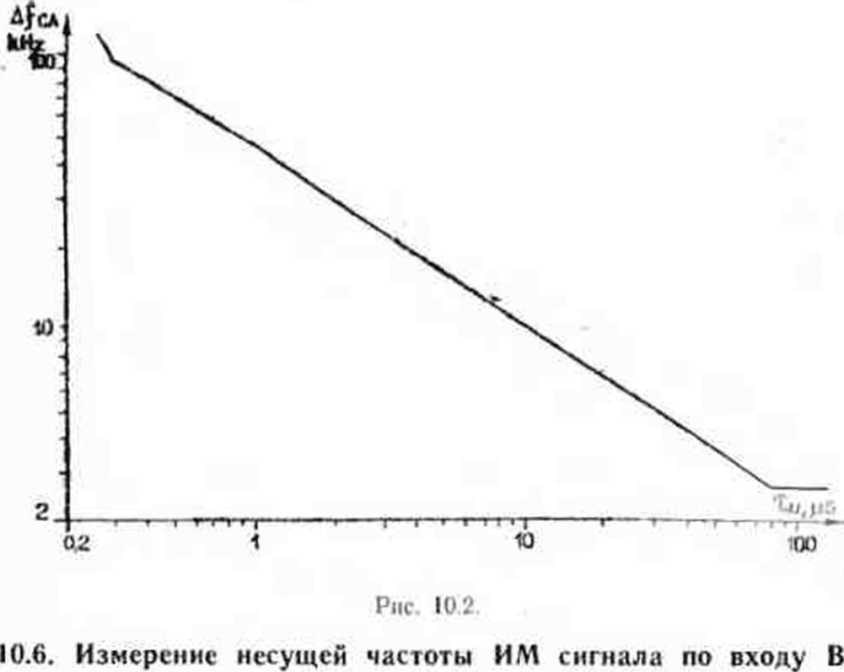

Afc.i — абсолютная погрешность за счет сличения по осциллографу.

Мел равно ±100 кГц при 0.3 мкс<т_и< I мкс,

±50 кГц при 1 мкс <т_и< !0 мкс, ±10 кГц при          т_н > 10 мкс

3 9 Номинальное значение частоты внутреннего кварцевого генератора 5 МГц.

Пределы корректировки частоты при выпуске прибора нс менее 7.5 10 ' в каждую сторону от номинального значения

Действительное значение частоты при выпуске прибора по истечении времени уставов гения рабочего режима, равного двум часам, установлено с погрешностью в пределах -г I • I0^-8 относительно номинального значения

3.10. Относительная погрешность по частоте кварцевого генератора по истечении времени установления рабочего режима. равного двум часам, в предо, ах:

± 1,5 -10- ⁷ за 30 сут;

±5-10 ⁷ за 12 мес;

±7,5-10 ⁷ за 24 мес.

Время отсчитывается с момента установки действительного значения частоты с погрешностью в пределах ±1 10 * (режим работы с выключениями и без выключений)

3 11 Среднеквадратическая относительная случайная вариация частоты кварт вою генератора при окружающей температуре, поддерживаемой с точностью ± ГС. по истечения времени установления рабочего режима, равного двум часам, не более:

I 10 ¹⁰ за I с;

1 10 ¹⁰ за 10 с:

2-10 ⁸ за 24 ч.

3.12 Температурный коэффициент частоты кварцевого генератора в пределах ± 1 10 ⁹ на 1 С.

3 13 Прибор измеряет в режиме самоконгро я частоту внутреннего кварцевого генератора 5 МГц

3 14 Прибор имеет разрешающую способность 10^п Гц (время счета 10 ^п с), где п — целые числа от 0 до 3.

3 15. Прибор имеет плавную установку времени ниднки-цни в пределах от 0.1 до 5 с, допустимая погрешность 50%.

3 16 Прибор выдаст опорный енгна i частотой 5 МГц с погрешностью по частоте внутреннего кварцевого генератора Амп литуда напряжения не менее 0.5 В на конце кабеля с шиповым сопротивлением 50 Ом длиной I м, нагруженного и.I сопротивление 50 Ом.

3.17 Прибор может работать от внешнего источника опорной частоты 5 МГ i с относительной погрешностью в пределах _ 5 10"^г напряжением снн\сои.1а.ты10Й формы от 0.5 до 3 В.

3 18 Прибор имеет автоматический и ручной сброс-пуск

3.19 Прибор в режиме измерения несущей НМ сигналов выдает импульсный сигнал положительной полярности амплитудой не менее 0.5 В для синхронизации внешнего осциллографа.

3.20. Прибор при первом включении осуществляв koi i-I оль исправности светоииднкаторов цифрового табло и контроль генератора смещенной частоты.

3.21 Прибор имеет режим ТЕСТ для функционального контроля узлов прибора.

3 22 Прибор автоматически определяет абсолютную нестабильность частоты Af измеряемого сигнала за любой вы бранный произвольно 15-мину тныи интервал времени по фор-м у ле

где (и — начальное значение частоты.

i - текущее значение частоты.

3.23 Прибор автоматически определяет среднее значение ряда измерений f по формуле

2^К

(3.4)

где 2 ^к— число измерений (К — целые числа от I до 9). I i — единичное измерение.

3 24 Прибор имеет кальку шторный режим для вы пат нения четырех арифметических действий с результатом измерений н константой.

3.25. Прибор имеет режим кодирования показаний результатов измерений (по согласованию с изготовителем)

3 26 Прибор обеспечивает соединение с другими устройствами через магистральный канал общего пользования (КОП) по ГОСТ 26 003 80 и выполняет функции, приведенные в габл. 3.3

Габлнцл 33

Обозначение функции	Наименование функции	функциональные возможности
СИ1	Синхронизация передачи источника	Все
CI1I	Синхронизация приема	Вес
И5	Источник	Оспопноп источник, пос le.tOB.iTcjiaiHfr опрос, режим столько передача»
114	Приемник	Основной приемник
31	Запрос на обслуживание	Все
ДМ0	Дистанционный местный	Пег
ОП0	II раллслышй опрос	Не-
СБ!	Отмстить Устройство	Вес
ЗГИ	Запуск устройства	Все
К0	Контроллер	Нет

3 27 Входной импеданс прибора.

по входу Л — I МОм, входная емкость 50 пФ,

по входу Б — волновое сопротивление 50 Ом, сечение канала 7/3.04 мм;

по входу В — волновое сопротивление 50 Ом. канал 7 3,04 мм в диапазоне от 2.0 до 17,44 ГГц и волноводные входы согласно табл 3 I в диапазоне от 17,44 до 37.5 ГГц.

3.28. Прибор обеспечивает свои технические характеристики по истечении времени установления рабочего режима, равного двум часам. Время готовности прибора в нормальных условиях без гарантированной погрешности по частоте кварцевого генератора или при работе с внешним источником опорной частоты 15 мни.

3.29 Питание прибора от сети переменною тока напряжением (220 22) В частотой (50± I) Гц пли напряжением (220^11) В или (115±5.75) В частотой (400±12) Гц

Пр н меч ляпе Допускается питание прибора напряженном 220 В частотой 60 Ги

3.30. Мощность, потребляемая прибором от сети при номинальном напряжении, нс превышает 120 В-А.

3.31. Время непрерывной работы прибора 16 ч

Примечание Время непрерывной работы не включил и себя времени установления рабочего режима.

3 32. Рабочие условия применения (эксплуатации) температура окружающего воздуха 263—323 К (от минус 10 до плюс 50 °C);

относительная влажность воздуха до 98 % при температуре 298 К (25 С);

атмосферное давление от 60 до 100 кПа (от 450 до 750 мм рт. ст.)

333. Предельные условия (транспортирования и хранения):

температура окружающего воздуха от 213 до 338 К (от минус 60 до плюс 65 ^иС);

относительная влажность воздуха от 98 %;

пониженное атмосферное давление 12 кПн (90 мм рт. ст.).

После пребывания в предельных условиях время выдержки прибора в нормальных условиях не менее 2 ч.

3 34 Наработка на отказ прибора Т не менее 5000 ч.

335 Гамма-процентный ресурс не менее 10000 ч при у-=90%.

3 36. Гамма-процентный срок службы не менее 15 лет при у-90 %.

3 37. Гамма-процентный срок сохраняемости не менее 10 лет для отапливаемых хранилищ или 5 лет для неотапливаемых хранилищ при у = 90 %.

3.38. Габаритные размеры прибора 488X133X555 мм

3 39 Масса прибора (без упаковки) 20 ki

4. СОСТАВ КОМПЛЕКТА ПРИБОРА

• 4 1. Состав комплекта прибора соответствует табл. 4 1.

Таблица 4 I

Наименование	Обозначение	Кол	Приме чание
1 M.'iCTOTOM- 1’ электронно сметный 43-66	2.721 010	1
2 Комплект комбиии ровэнныЙ (ЗИП)	4 066 040	1

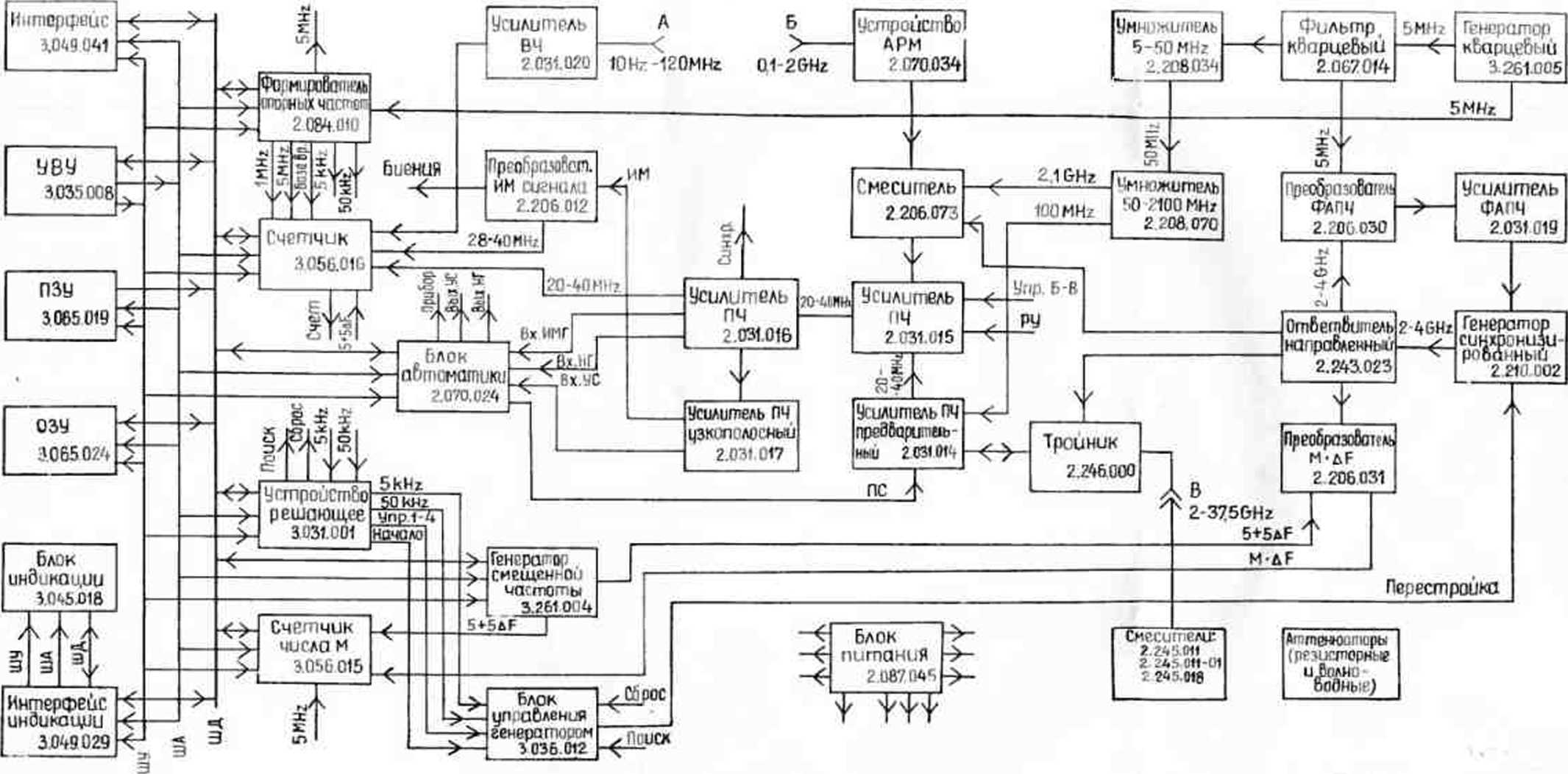

• 5. УСТРОЙСТВО И РАБОТА ПРИБОРА И ЕГО СОСТАВНЫХ ЧАСТЕЙ

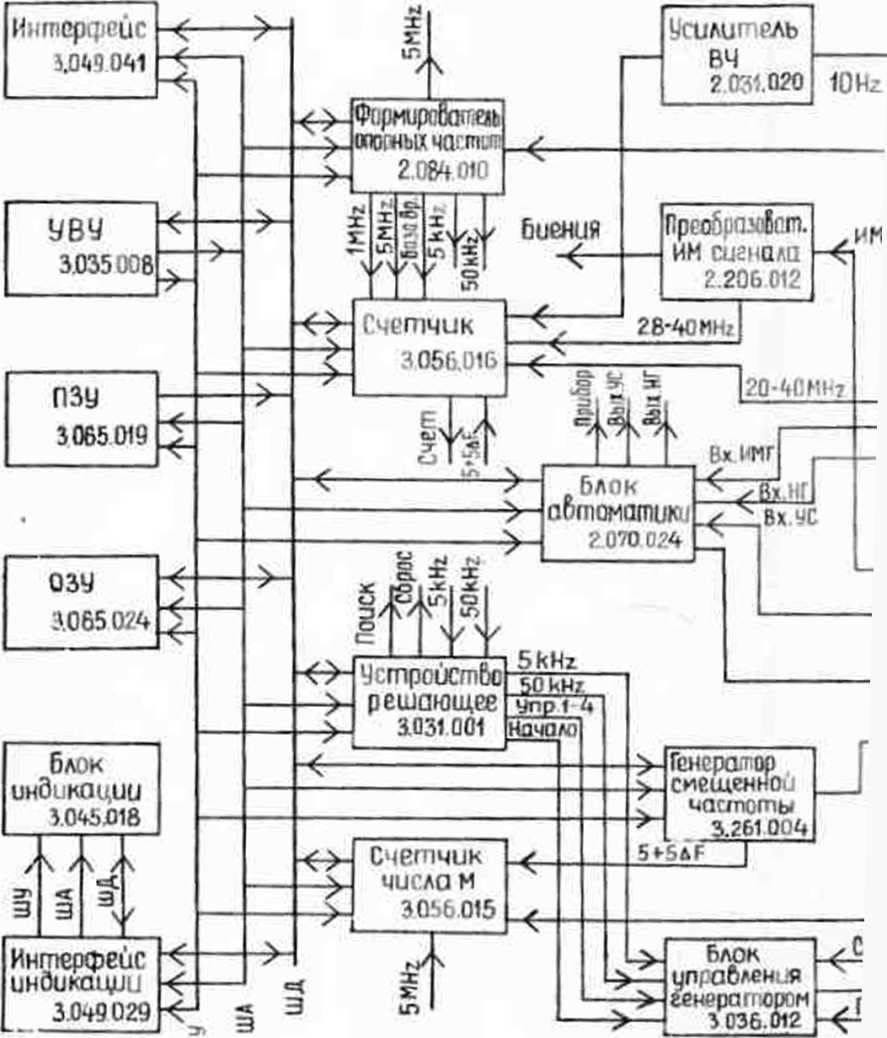

5.1. Принцип действия

• 5.1.1. В диапазоне частот oi 10 Гц до 120 МГц производится подсче счетчиком числа импульсов, сформированных из входною сигнала, за образцовый интервал времени 1. 0.1. 0,01; 0.001 с

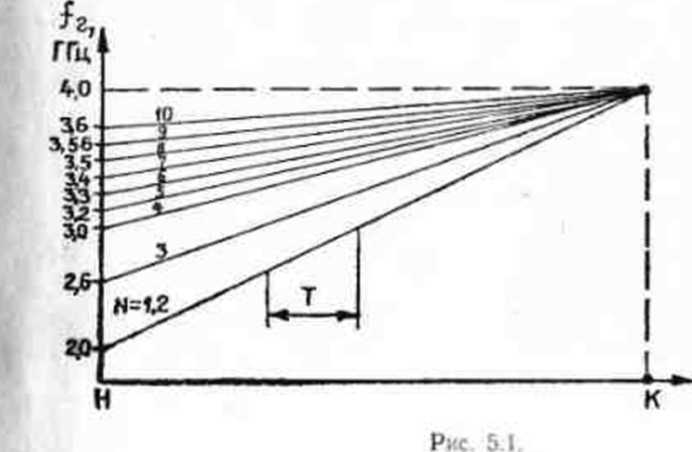

• 5 1.2 В диапазоне частот от 2 до 37,5 ГГц измеряемый сигнал поступает па вход выносной смесителя (коаксиального или волноводного), на другой вход которого поступает сиг-чал oi генератора СВЧ с электронкой ферритовой перестройкой частоты

С выхода смесителя преобразованный в ПЧ сигнал поступает на предварительный усилите.!! промежуточной частоты, на входе которого имеется но осокой фильтр с центральной частотой 130 МГц и полосой пропускания ±10 МГц. Этот сигнал усиливается и поступает па второй смес петь, где смешивается с сигналом частотой 100 МГц порученным умножением часто!ы кварцевого герератЬра 5 МГц в 20 раз

Преобразованный СИ н. т фильтшЕгся полосовым фильтром от 20 до 40 МГц, усиливается усилителем второй промежуточной частоты и поступает на счетчик.

Сигнал второй промежуточной частоты поступает также на \ ткополосный усилитель, настроенный на частоту Юпч = 30 МГц

Узкополосный сигнал частотой 30 МГц детектируется, усиливается и в дальнейшем используется для определения номера гармоники N генератора СВЧ.

Получение информации о номере гармоники происходит следующим образом.

Устройство управления перестройкой частоты генератора СВЧ, содержащее цифро-аналоговый преобразователь (ПАИ), получает команд', на перестройку и осуществляет быструю перестройку генератора со скоростью V...

В результате преобразования входного сигнала (кзм и одной из гармоник генератора СВЧ на выходе узкополосного усилителя получаются сигналы

(ончМизм—N-fni;                         (5.1)

fon4 = NJr3—fn3M,                           (5.2)

где frn — частота генератора при настройке на прямом канале;

(гз — частота генератора при настройке на зеркальном канале.

усилителя получается два отклика, временное рас-между которыми Т равно

2иопч

V_o N ’

При постоянной скорости перестройки V canst этот интервал обратно пропорционален номеру гармоники.

В приборе использован последовательный метод перестройки генератора с переменной для каждой гармоники скоростью. обеспечивающей Т = const.

Скорость перестройки принимает десять значении V., причем .минимальная скорость СООТВет< ГВ максимальному номеру гармоники

Диапазон перестройки генератора от 2 до 4 ГГц. Это позволяет перекрыть по первой сю гармонике диапазон измеряемого сигнала от 2 до 4 ГГц. по второй — от 4 до 8 ГГц, по третьей —от 8 до 12 I Гц и т д., по десятой —от 36 до 37.5 ГГц

Нижние значения частоты генератора для каждого цикла различны, а верхнее — одинаково для всех циклов перестройки (рис. 5 1)

Переключение скоростей производится автоматически или при нажатии кнопок ГАРМОНИКА н се номера на передней панели

При предварительном выборе номера гармоники сокращается полоса поиска н производится селекция измеряемого сигнала. При этом увеличивается скорость поиска и повышается помехоустойчивость прибора.

График перестройки частоты генератора

В случае совпадения временного интервала между откликами с запрограммированным интервалом перестройка прекращается, через время задержки 1зад вырабатывается команда на реверс ПАП и перестройка осуществляется в обратную сторону со скоростью в десять раз меньшей и не во всем диапазоне, а только на величину 2 fonn При этом по .1} чается снова два отклика, но временной интервал между ними в десять раз больше. Этот интервал также сравнивается с запрограммированным, и в случае их совпадения второй отклик останавливает перестройку генератора.

В момент остановки срабатывает система ФЛПЧ и происходит синхронизация генератора СВЧ опорным сигналом I МГц.

После этого частота генератора может принимать дискретные значения с дискретностью I МГц, т. с. fr = M-l МГц, где М — целое число, при условии, что частота (пч имеет достаточный уровень и находится в пределах полосы пропускания УПЧ В противном случае возобновляется быстрый поиск.

Для определения числа М имеется дополнительный канал преобразования, в котором па смеситель подается частота генераторз СВЧ М-1 МГц и умноженная частота генератора смещенной частоты М-(1 FAF) МГц.

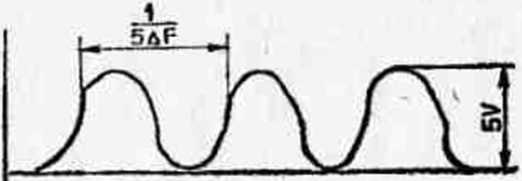

В результате преобразования, фильтрации выделяется сигнал частотой М AF,

. М AF

счетчик отношении др , на выходе его двоичном коде число М. равное частоте генератора в МГц. Для получения частоты (I4-AF) МГц используется сигнал (5-f-5 AF) МГц после деления на 5

Таким образом, в результате преобразования частота измеряемого сигнала определяется выражением

(h3m = N М-1 МГц-Нпч,              (5.4)

где (пч — промежуточная частота (в МГц), подсчитанная счетчиком непосредственно;

N — число, равное номер} гармоники гетеродина СВЧ (N=1,2.. 10);

М — число, соответствующее частоте генератора (в МГц) в режиме синхронизации (М = 2000—-4000). Эта информация поступает в микропроцессорный контроллер для обработки по формуле

1изм -М • N • 10^е4-100 • 10*-|- (пч.                (5.5)

5-1-3. В диапазоне от 0.12 до 2 ГГц, го есть на участке ниже частоты генератора, прог во ится двойное преобразование частоты измеряемый сигнал от 0,12 до 2 ГГц поступает на вход кольцевого смесителя, где смешивается с сигналом генератора СВЧ от 2 к 4 ГГц и после фильтрации фильтром нижних частот промежуточная частота в полосе от 2.06 до 2.14 ГГц поступает на иолы.свой смеситель, где смешивается с фиксированной частотой 2,1 ГГц Преобразованный сигнал, на холящийся в диапазоне от 20 до 40 МГц, усиливается н УПЧ и поступав на счетчик для непосредственного подсчета.

Фиксированная частота 2.1 ГГц получается путем умножения частоты опорного кварцевого генератора 5 МГц в 420 раз.

Число М определяется как и в предыдущем случае.

Полученная информация поступает на микропроцессорный контроллер для обработки по формуле

Г            (изм»М- 10^е—2.1 • 10’4-Гпч.              (5.6)

Таким образом, микропроцессорный контроллер в зависимости от используемого входа прибора производит вычисления по формуле

для входа Л: (нзм (нзм (имеет место прямой счет).

для входа Б (нзм М 10 2.1 • 10‘-‘4-(г.ч;

для входа В fнзм = М \ • 10^ь+ 100 10-‘ | 1пч.           (5.7)

15.1.4 В режиме измерения несу шей частоты ИМ сигналов (только по входу Б и В) перестройка генератора СВЧ производится вручную до появления промежуточной частоты в диапазоне от 20 до 40 МГц. что индицируется по стре.ючпому индикатору.

После этого производится перестройка плавного генератора ВЧ до получения нулевых биений, индицируемых по экрану внешнего осциллографа. Обработка информации производится по формуле

для входа Б: fii.TM им = М1СХ —2.1 10 4 (гвч.

для входа В (изм им = М 10^4-100 10^е 4-(гвч      (5.8)

5.2. Структурная схема

5 2 1. Структурная схема прибора содержит следующие Функциональные узлы (рис. 5.2)

выносные волноводные и коаксиальный СВЧ смесители 2 245 011 2.245 011-01, 2 245.018;

аттенюаторы резисторные 2 243.948 и 2 243.948 03; аттенюаторы волноводные 2 243 002-02 и 2.243 002 03;

усилитель предварительный промежуточной частот! 203! 014

усилитель промежуточной частоты 2.031.015;

усилитель промежуточной часТОТЫ 2.031 016;

?CU.TKIV.и. промежуточной частоты узкополосный 2.031.017 усилитель ФАПЧ 2031.019;

усилитель высокой частоты 2.031.020, фильтр кварцевый 2,067.014;

блок автоматики 2070.024;

устройство АРМ 2.070.034;

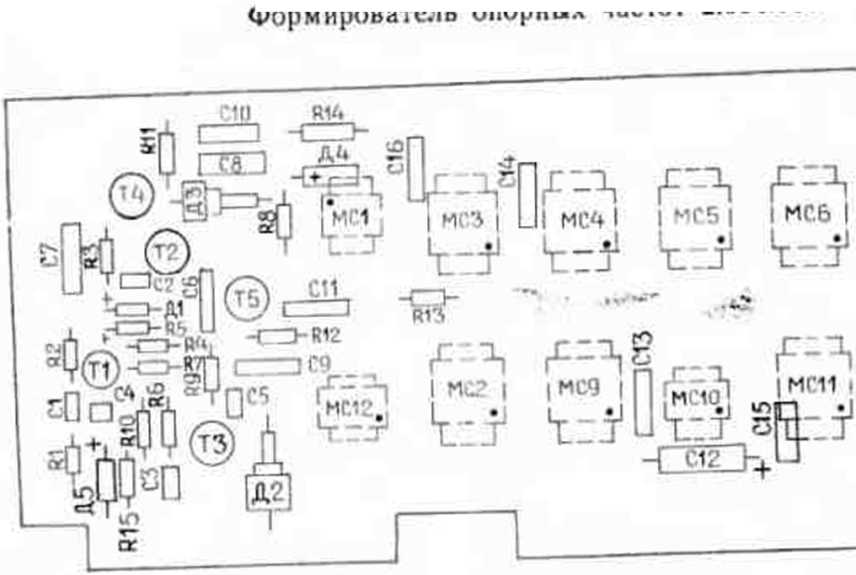

формирователь опорных частот 2.08 1.010;

блок питания 2.087.045; смеситель 2.206.073, преобразован,ть ИМ он нала 2.206.012, преобразователь ФАПЧ 2.206 030;

преобразователь М АР 2 206.031;

умножитель частоты 5— 50 МГц 2.208.034 умножн1сль 50—2100 МГц 2.208.070;

генер         хропн <ировяннын 2.21(1,002 (генератор. ( ВЧ)

ответвитель направленный 2 243.023;

тройник 2.246.000;

устройство решающее 3 031.001;

устройство вычислительное управляющее 3 035.008; блок управления iоператором 3.036.012;

блок индикации 3.045.018;

интерфейс индикации 3 019 029;

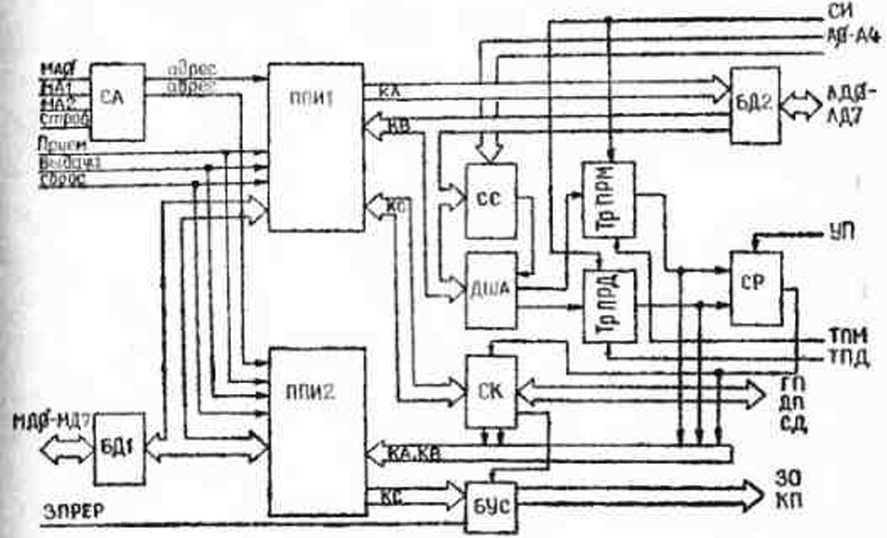

инте рфейс 3.049.041;

счетчик числа М 3.056.015,

счетчик 3 056.016;

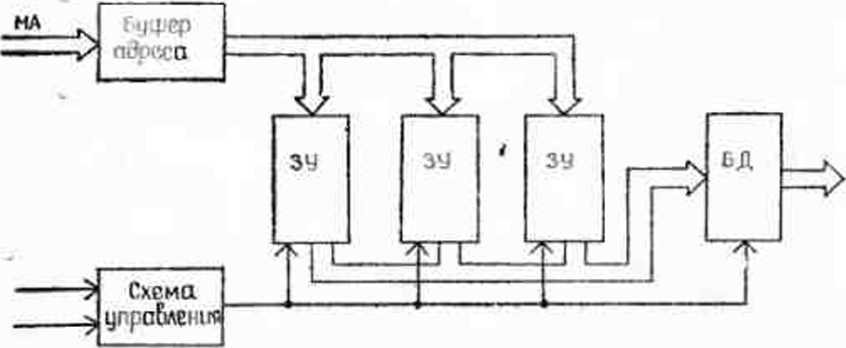

устройство запоминающее программируемое 3.065.019; устройство запоминающее оперативное 3.065.024; генератор смещенной частоты 3.261 004.

генератор кварцевый 3 261.005.

• 5.2 2 В диапазоне частот от 10 Гц до 120 МГц измеряемый сигнал поступает ня вход А, после чего усиливается УВЧ 2031.020. формируется в уровни ЭСЛ и подается на счетчик 3 056 016, где подсчитывается количество импульсов за время счета, которое ус ананлнвастся формирователем опорных частот 2 081.010.

Результат измерения в двоичном коде по команде микропроцессорного контроллера поступает па обработку с последующей индикацией па табло прибора.

Аналогично осу шее плястся режим

• 5.2.3. В диапазоне частей от 0.1 до 2 I Гц входной пн вал наступает па вход Б, а оттуда через устройство АРМ 23)70.034 на смеситель 2.206.073 На другой вход смесителя поступает сигнал от 2 до 4 ГГц от генератор*' 2.210.002. Результат преобразования пос и прохождения через ФНЧ поступает на второй CMCCinv.'b, на второй :*хол которого 1.ОД.НПСЯ сии ал фиксированной частоты 2.1 ГГц «л умножителя 2.208.070. Слипал 2.1 11ц получается путем умножения опорной частоты 5 МГц кварцевого 1гнгрпто|и 3.261.005 в •множителе 2.208.031 .то гО МГ|'.. г ожпь • 2.206 О'-’О до 2.1 ГГп.

(лппил промеж», кг н >и частоты от 20 до 0 ЧГц иски-h i 51 PI 2 (’ I оттуда на счетчик 3.056.016 для подсчета промежуточной частоты. Число М. равное частот•• генератора 2.210.002, вычисленное счет iiikgm числа М 3.056015. ио hOMah,;-’ vn,i :П|м>тр cj ir i пн»<i'> > те л r.o-civnacT на обработку.

• 5.2.4. В диапазоне частит от 2 до 37.5 ГГц измеряемый ст пал полается на один нт выносных смеет елей.

К< аксня.11.ннй рал м no.inoBo.ui j\ смс те. ей 2 245.01', 2.215.011-01 ныгокочагк иым к и бе. е м егч-дн ’яется со входом В прибора

При необходимости к смесителям подсос гиняклея аттенюаторы 2 213.918.  2 21 < ” 8-03.  2.2' 00. -07    ’ -< 002-03

Сигнал от > опера юр а 2 210 002 через и '1|-.<н.1! hi i n о; истинтоль 2.243.023 поступает ил смесите и» 2 206.073 |вхол Б) и на тройник 2.246.000 (ли В)

Слипал генератора через тройник 22246.000 поступи¹: то кабелю нт выносной смесчте.н» В результате иреобра окания одной из гармоник iviivpaiupa и измеряемого ai4iа.к; сигнал промежуточной частоты от 120 ю НО МГц но тому же ка-бслю щхгупаст через • ройник и.- N11114 2,031.014, где усиливается и nocryiiaei па стсснтсль и УПЧ 2.031 01 >. Па аргон вход смесителя Поступает сигнал 100 МГц с умножителя 2.2(1^.070. В глму.'нл- :г преобразит-лип «и гнал частотой от 20 до 40 МГн посту и !< па > ПЧ 2.031.016. г,.v j i вливается п д 1Л1.НСЙШ2М подается на счетчик 3.056.016

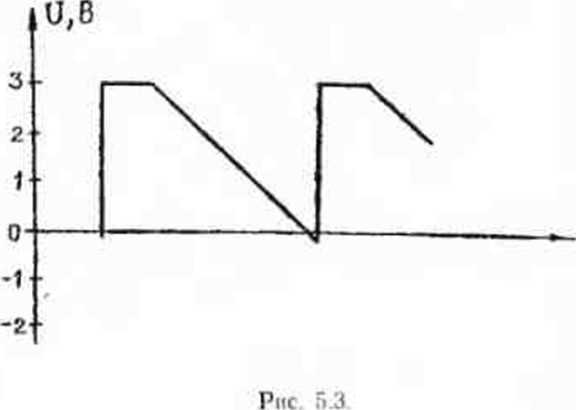

Перестройка час готы генератора 2.210.002 осуществляется пнлообраным линейным током, ш р «ба i ываемым б.юк< м управления генератором 3 036.012

Импульсный сигнал частотой 50 кГц от формирователя опорных частей 2084 010 через устрой!           нес3.031 0(4

поступает па НЛП блока управления генератором Но мере заполнения счетчика ЦАГ1 на выходе блока управления генератором появляется пился браним напряжение, которое усиливается усилителем мошнос и и поступает на кправля-louiyio обмотку генератора, вызывая его ли ценную перестройку

Перестройка производится пос. едоватсльно по первой гармонике icHcpaiopa, затем по втО|юй и г. д

Количество циклов перестройки подсчитывается счетчиком в устройстве решающем 3.031.001. Если при каком-либо из циклов перестройки временное расстояние между откликами по прямому и зеркальному каналу после УПЧУ 2 031017 и компаратор.I уровней в блоке автоматики 2.070 024 совпадает в устройстве решающем 3.031.001 с запрограммированной длительностью «3,25 мс, то устройство решающее переключает частоту заполнения счетчика ЦАГ1 с 50 кГц на 5 кГц. которая полается па реверсивный вход счетчика

Генератор перестраивается в обратную сторону со скоростью в десять раз меньшей, чем в прямом направлении Если временной интервал между откликами зеркальной н прямой настройки снова совладает с запрограммированной длительностью, то откликом, соответствующим прямой настройке устройство решающее прекращает поступление импульсов 5 кГц на ЦАГ1, и перестройка прекращается. После этого генератор входит н режим синхронизации частотой 1 МГц. а промежуточная частота находится в полосе от 20 до 40 МГн

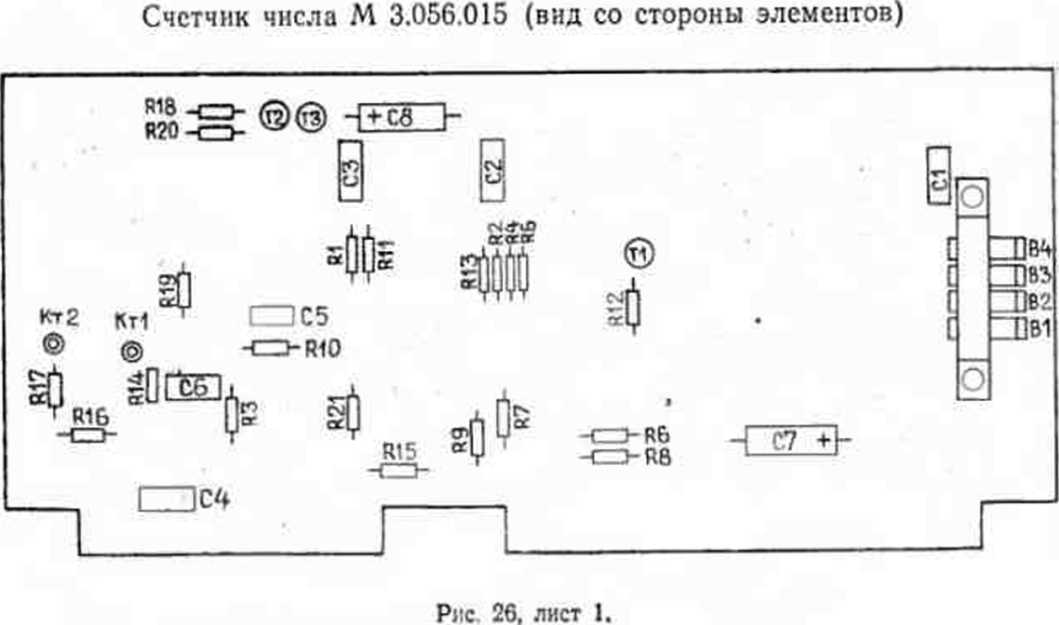

Счетчик 3.056.015 определяет число М в двоичном коде и данные пересылает па обработку в микропроцессорный контроллер.

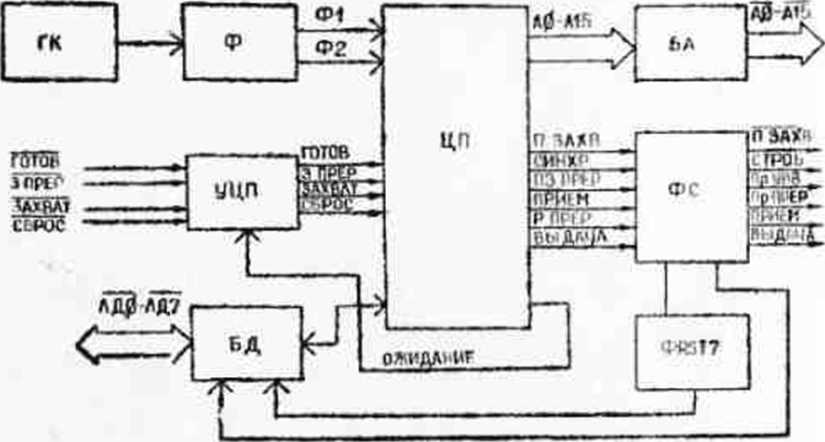

• 5.2 5 Обработка измерительной информации и управление режимами работы по заданной программе производи гея с помощью микропроцессорного контроллера (МПК).

Микропроцессорный контроллер содержит:

устройство вычислительное управляющее (УВУ) 3,035.008. устройство запоминающее программируемое (ПЗУ) 3.065.019;

устройство запоминающее оперативное (ОЗУ) 3.065 024 интерфейс 3 049.041;

интерфейс индикации 3 049.029,

пульт управления.

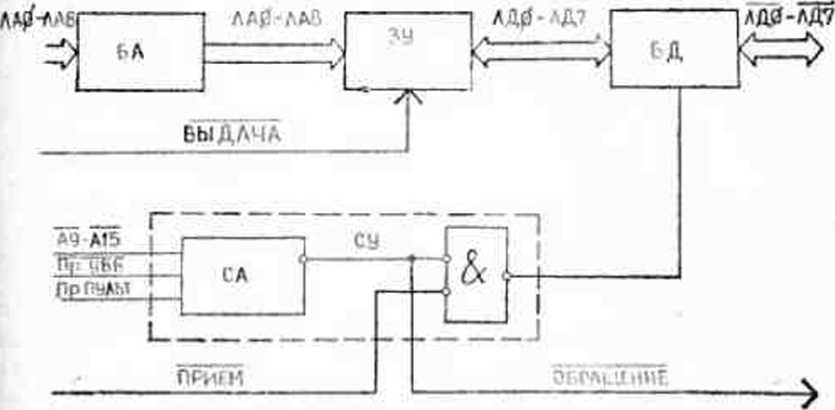

МПК подключается к управляемым устройствам, имеющим входы и выходы с помощью системы шин.

Подключение к КОП осуществляется через интерфейс 3 049 041.

Системная шина состоит из следующих групп шина данных (ШД) состоит из 8 линий’ (ЛД0 шина адреса (ША)|          •* 'Лиа

¹ труктурная схема прибора

Ркс. Б.2.

Системная шина состоит из следующих групп:

пиша данных (ШД) состоит из 8 линий (ЛД0-ЛД7); тина адреса (111Л) состоит из 16 линий (ЛЛ0—ЛА15), шина упранлсиия (ШУ);

шина питания

Системная шина представляет собой ряд разъемом, одноименные контакты которых соединены между собой

Шин:: данных представляет собой информационную ма-гисграль, по которой информация передается от одного устройства к другому, либо ь управляемым ус ройствам или 1от них.

Сингалы формируются трсхстабпльиыми шинными формирователями. причем шина opi авизована так, что обеспечивается двунаправленность

Активному состоянию каждой линии ШД соответствует уровень логического нуля.

Сигналы ША формируются с помощью трехстабильных шинных формирователей.

Активному состоянию каждой линии III \ соответствует уровень логического нуля.

Шина управления включает в себя следующие сигналы управления ПРИЕМ. ВЫДАЧА ( ВРОС, Ф1. Ф2. ГОТОВ. ЗАХ. ИЗАХ. ЗИРЕР. РПРГ.Р, ПЗПРЕР, СТРОБ. ПрУВВ ПрПУ.

• 5.3. Схема электрическая принципиальная

  • 5.3.1. Генератор синхронизированный 2 210 002 выполнен в виде отдельного узла, в состав которого входят:

блок генераторный, предназначенный для генерации в СВЧ chi налов в диапазоне частот от 1.99 до 4.2 ГГц;

I усилитель постоянного тика (УГ1Т) предназначенный для усиления линейно изменяющегося тока, подаваемого па обмотку управления.

• 5.3.2 Генераторный блок представляет собой автогенератор с электронной перестройкой частоты, осуществляемой за счет изменения час о ы ферромашитного резонанса, которая линейно зависит от напряженности магнитного поля в зазоре электромагнита. Блок построен па интегральной СВЧ микросборке. Перестройка частоты ос утес вляется линейно изменяющимся током, поступающим с УНТ на обмотку управления.

Для работы в системе ФАПЧ предусмотрена модуляционная обмотка, размещенная в зазоре полюсов электро-маг пита.

• 5.3.3. Ответвитель направленный 2.243.023 предназначен для pa ;•:<iiutciiiih мощност СВЧ сигнала icncpaiopa еннх-poiiinnpo:i3!i!{oiс. и преобразоиа ФАПЧ 2.206.030, при образонп \\ v 2.206.0; i смеситель 2.206.073 и тройник 2.246.000

Otbci гите ч           сна . I* состоит и i и re i итслен I. 2 и

3 и конструктивно представляет собой гибридную интегральную схем.. размещение о в ггрнпп неи корпусе О нет тигли I. 2 и 3 включены в первичную микрипаюсковуи» линию н прсдстанлякл собой мнкронолоскстые капраиытеииые ответвители с переходными затух ihhhmh 10 дЬ (ответвители 1 я 2) и 6 дЬ (<ттвс;в;исль 3) СВЧ С11ПП1Л p.icuporTpaiiHiлея ел входа ответвителя к ныхиту и разветвляется через hhiip.ih-

иыс отне вил и I 2 и I                я ФАПЧ

2.2OG.O3O. граю прсобразонат ли М М^? ‘2.206.031 и и : смс-Vllir.t!. 2.201 ¹¹          N                                   II              ;' ¹

сигнал п»н ryiiavi пн тройник 2.246.030.

• 5.3.1. Тройник 2.216.000 пре л u avia мен для разделения сш налов ‘Ciicpaiopa промел -iiriiiui часки ы л программируемого с Менк-Ния. имеющихся на одной обшей ьо.-шспи плюй линии смесителя.

’1 ройник обеспечивает.

Прохождение пинала ГСНСр ф|| Н I.иное ь м\ •.меси гелю.

прохождение си      НИ |130_1_|0) Mine выхода емс» и

геля к У11114 2.031 011.

передачу програ шя| о смени (ня i МИ 14 к см< ггл иному лполу;

прелат вращение про.хож-1н я сигнала генератора к |рякт усиления промежуточной чистить

ослабление сигнала пром ‘жутам юг. ч; слоты, проходяще to к генератору.

Тройник выполнен в виде нбрпзной интегральной микросхемы частного применения.

Дли предотвращения прохождения сигнала i viirpaiopa в тракт усиления промежуточной частоты, а также для ослабления сигнала промежуточной «гпетоты. проходящего к гене р.ттору, НСЧО.Л. HJtiail >|Ч1Л!Л|) нижних i.bctot с чистотой греча 1.8 ГГц и конденсатор CI

Сигнал поступает на вход тройника 1113. С разъема ПН сш пял подастся ни рал.гм На Игре шей панели прибора и да лее кабелем на выносные смесители.

Разъем Ш2 тройника см, но котором        яПЧ

и программируемое смещение» соединен с разъемом 1111 МН 14 2 031 ОН

• 5.3 5 ( мститель коаксиальный 2 245.018 служит для пре-



хЛзОнаипя •lariuiu измеряемого сигнала из диапазона от ' д₍. 18 Г! и в viti нал ир                       Ы ' I Ю 10) МГц

В качестве смесительного элемента применен диол <4121А ( >1ссн!сль работает на I—5-й iармониках гетеро-Да»                                                                 ■---•■ х

Потерн нреобра ювання па верной гзрмоикке «22 дБ. С остом номера гармоники потери преобразования унеличн-зютея io 5 |Б на каждый номер гармоники.

Для уменьшения потерь преобразования ня смесительный диод подастся программируемое смешение п зависимости от номера гармоники, которое автоматически меняется при ле-естро.      I оператора ^{1            1} i • »•              ш ikx |

пенно ко вход) В прибора. Сигнал генератора, выход ПЧ и программируемое смешение подаются по одному кабелю. Разделение chi и. .юг происходит в гронпикс 2.246 000.

5.3.6. Смесигс in волноводные 2.245 011 2.245.011-01 служат для преобразования частоты измеряемою сигнала из диапазона or 17,44 до 37.5 ГГц в сигнал промежуточной час-готы (130±10) МГц.

Диапазон частот перекрывается смесителями:

2 245.011-01 — от 17.14 до 25.95 ГГц — сечение 11X5.5 мм;

2.24 «Li            ^г -.•> 37.5 ГГц — сечение 7.2 3,4

СмесиIели выполнены по единому принципу.

Измеряемый сигнал поступает на входной фланец волновода, волновое сопротивление которого с помощью Н-образ-ного ш ре ю и-coi                л сопротивлением смеси-

ельною диода (ЗА 121 А)

Вх< и нала генератора, выход сигнала Г1Ч и подача внешнего программируемою смешения осуществляется через коаксиальный разъем сечением 7 3 04 мм. Этот разы м соединяется со входом В прибора коаксиальным кабелем Разделение сигналов rei ра. 114 и смешения пропзио 1НТСЯ тройником 2 246.000 На центральном стержне коаксиальной линлн внутри смесителя надета поглощающая вставка из маппподиэлсктрпка. имеющая малое гатухашю на частотах генератора и большое на частотах сигнала.

• 5.3 7 Аттенюаторы фиксированные 2.243 948-03 (!0 дБ) и 2243 948 (3 дБ) предназначены для ослабления входных сиг -На лов в диапазоне oi 0.1 ю 2 ГГц по входу Б и в ди. талоне от 2 до 18 ГГц по входу В с целью предотвращения перегрузки смесителей и уменьшения комбинационных сосгавля-*ощих при преобразовании

23

Аттенюаторы содержат фиксированные решстнвине к.с менты.

5 38 Аттенюаторы волноводные 2.243.002-02 (сеч 1 1X5,5 мм) и 2 243.002 03 (сеч. 7.2X3,4 мм) предназначен!» для ослабления входных сигналов, поступающих на смесите .in волноводные, и для улучшения согласования источник.*' измеряемого сигнала со входом смесителя.

Аттенюаторы волноводные поглощающего типа отличаются друг от друга только сече пнями волноводов

Ослабление регулируется ручкой на боковой стенке аттенюатора Регулируемое ослабление не менее 30 дБ.

53 9 Усилитель предварительной промежуточной часто-1Ы (УППЧ) 2 031.014 предка hi. чеп ыя усиления сигнала промежуточной частоты и смешивания данного сигнала с сигналом опорной частоты 100 МГн. УППЧ осуществляет также подачу chi нала программируемого смешения на выносной смеситель

УППЧ состоит из фильтра сосредоточенной селекции (ФСС), настроенного на промежуточную частот) (130 ± 10) МГц, усилителя ВЧ. смесителя сигнала частоты (130* 10) МГц и сигнала опорной частоты 100 Ml ц. пени подачи про граммируемого смещения

На вход УППЧ поступает сигнал промежуточной частоты с тройника 2.246.000 При прохождении згою сигнала через ФСС происходит подавление сник лов всех часто!, которые не находятся в полосе пропускания фильтра. ФСС состоит кз конденсаторов подстройки СЗ. С.5, С7, емкостен связи С4, С6. индуктивностей LI, L2, L3, выполненных методом печатною монтажа. Резистор R1 согласует выходное сопротивление ФСС н входное сопротивление усилите, я ВЧ на транзисторах Т1 — Т4 Транзисторы Tl. ТЗ включены по схеме с общим эмиттером, каскады на транзисторах Т2. Т4 эмиттерные повторители. Сигнал промежуточной частоты с эмиттера транзистора Т4 поступает на смеситель (вывод I микросхемы MCI) На вывод 6 микросхемы MCI поступает сигнал опорной частоты 100 МГц Преобразованный сигнал разностной частоты снимается с вывода 3 микросхемы MCI

Режекториый фильтр, собранный на индуктивности L4 н конденсаторе С19. предназначен для подавления пролаза сигнала опорной частоты 100 МГц на выход УППЧ В цепь подачи программируемого смещения (вход ПС) УППЧ с блока автоматики поступает постоянное напряжение пинала программируемо!о смещения. ФНЧ, собранный на дросселе ДрI и конденсаторе С2. предназначен для предотвращения прохождения сшна.1.1 промежуточной частоты в блок автоматики Через разъем 1111 напряженш программируемо* го смещения поступает на тройник и далее на выносной смеситель

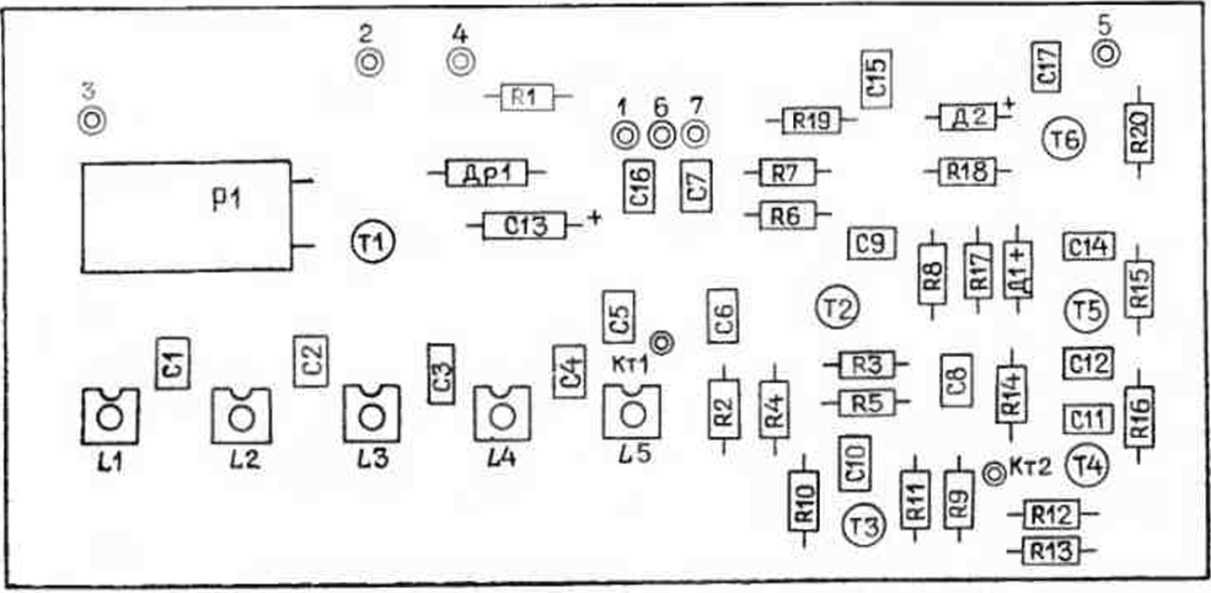

• 5.3 10. Усилитель (ромсжуточной частоты 2.031.015 предназначен для усиления сигнала в диапазоне от 20 до 40 МГц и регулировки усиления тракта 114

УПЧ состоит из ФСС. трехкаскадною уси. ителя аттенюатора и двух эм шторных повторителей.

ФСС состоит из катушек индуктивности LI —L5 и конденсаторов Cl—С5 и настроек на частоту от 20 до 40 МГц.

ФСС нагружен на резистор R2. который служит для согласования выходною сопротивления ФСС и входного сопротивления трехкаскадкою усилителя

Трехкаскадный усилите, ь построен на транзисторах Т2— Т4 с непосредственной связью между каскадами

Резистор Rl I и конденсатор С9 служат для ныравнин. н 1Я лас ют нои характеристики в полосе частот.

Сигнал промежуточной частоты с эмиттера транзистора Т4 поступает на эмиттерный повторитель на транзисторе Т5 Эмигтерный повторитель служит для развязки между трехкаскадным усилителем и аттенюатором, состоящим из диодов Д1 Д2, конденсатора С15. резисторов RI8, R19. а также знстора регулировки усиления R4 (« [> »). расположенного на передней панели прибора Когда резистор R4 находи гея в крайнем правом положении, на диод Д2 подается потенциал 4- 11 В, диод закрыт и сигнал без ослабления проходи! через эмиттерный повторитель Тб на выход УПЧ. В промежуточных положениях диод Д2 частично открывается, а диод Д1 вносит затухании в пределах от 10 до 50 дБ.

53.11 Усилитель промежуточной частоты 2 031.016 предназначен для дальнейшего усиления сигнала от 20 до 40 МГц. формирования из нею уровня ЭСЛ тля подачи на счетчик, детектирования сигнала ПЧ и \сидения иродетекткроваиного сигнала для индикации наличия ПЧ, пикового детектирования радиоимпульсов в режиме ИМ для синхронизации осциллографа На вход Ш1 УПЧ поступает сигнал от 20 до 40 МГц с выхода УПЧ 2 031015. который усиливается двухкаскад ным усилителем па транзисторах TI, Т2 и двухтактным усилителем на транзисторах ТЗ. Т4. С коллекторов транзисторов ТЗ, Т4 сигнал поступает на разъем 1112 и далее на вход уПЧУ 2.031 017, а также па эм терный повторитель hi транзисторе Т5.

При прохождении ИГ сигнала через диодный детектор ДЗ, Д4. R28. ( 1G. С|7 происходит его детектирование. и па вы

4 Mi семы             <1 отрицательное постоянное

напряжение, величина которою зависит oi уровня ■нгпала на в\      одного            \        Й и 11р-.1!|шгртнропанпын

сигнал с вывода 11 микросхемы МС2 поступает на контакт 5 разъема ШЗ и далее в блок аптомзтикн для индикации наличия Г1Ч в НГ режиме.

При детектировании ИМ сигнала на вывод 4 микросхемы МС2 поступают видеоимпульсы ОТрНГ ыюй полярности, которые уенлнвпются. инвертируются и через конденсатор С22 поступают на контакт 7 разъема 1113 и la.iev па заднюю панель к разъему СННХР ih синхронизации внешнего осциллографа.

Усиленные видеоим пулсы поступают также с вывода 11 микросхемы МС2 на пиковый детектор на транзисторе Тб. В момент прихода видеоимпульса на базу гран негорд TG происходит заряд конденсатора С21 через резистор R36 и транзистор Тб Когда видеоимпульс отсутствует, происходит медленный разряд конденсатора ( 21 через резисторы R37, R38 и входное сопротивление соответствующей цепи блока автоматики. подключенной к контакту 8 разъема 1113

Постоянное напряжение на конденсаторе С21 песет информацию об амплитуде видеоимпульсов и является сигналом и; линия ПЧ в режиме ИМ

Сигнал с коллекторов транзисторов ТЗ. Т4 поступает также на эмнттерный повторитель па транзисторе Т5. который служит для развязки между двухтактным усилителем н формирователем уровня Э( Л

С выхода «миттериого повторителя Т5 через конденсатор С14 и двухсторонний диодный ограничитель на диодах Д1. Д2 сигнал ПЧ поступает на триггер Шмитта на микросхеме MCI I Положительная обратная связь триггера осуществляется через резистор R29. Смещение поступает на вывод 12 микросхемы МС1.1 с делителя напряжения гы резисторах R24 R26

На микросхеме М( 1.2 собран гоы ори гель напряжения С выводов 2 и 3 микросхемы MCI 2 противофазные сигналы частотой oi 20 до 40 МГн с уровнем ЭСЛ поступают соответственно на контакты 1. б разт»ема ШЗ и далее на счетчик 3.056 016

• 5.3 12 Усилитель нрпмежупочкой частоты узкополосный 2 031017 предназначен для выделения сигнала частотой 40 МГн нз ли; •' часки <■ 20 д< 10 МГц усиления и •егектнровапия сшii.i.i.i частотой 30 МГц

Н        У114.V пост) па             УПЧ 11.016. Через

развязывающий эмит ирный повтори те. и ил транзисторе Т| Сигнал поступает па выходной разъем 1112. Избирательность _tja частоте 30 МГц осуществляется шумя фильтрами. Первый фильтр состоя из ксшлсяс корон С6 С 7. С.8 катушек индуктивноеIи LI к 12. Второй фильтр состояi нз конденсаторов С10. (II. С12. (13. катушки индуктивное!и 1.3. Для разяткн между ьходом УПЧ> к п рвым |н н»тро!

ется эм in тертый повторитель па транзисторе Т2 Эмнттерный повторитель на транзисторе ТЗ предназначен для развязки меж ту фильтрами Эмнттерный повтори тел» на транзисторе Т4 иредн; >н l ien им развятки между втором фильтром и усилительным : и»м Усиленный ешнал частого! 1Гц с коллектор;! транзистора 15 nociyiiavi на диодный детектор (ДИОДЫ Д1. Д2). ншрузкой ДЛИ которого CTVAirr резистор R22 и конденсатор С19

| При iTMiiiiiponaiiHii сигнала частоты от 20 ДМ 40 МГн на контакт Э2 поступают видеоимпульсы откликов, которые поступают далее в блок автоматики 2.070.024.

53.13. Генератор кварцевый 3.261.005 является источникам высокое Iобильного опорного сигнала частотой 5 МГц.

Функционально узел разделяется на дне основные части: ^кварцевый генератор. состоящий из гадающего каскада, усилию, я Л РУ к оконечною каскада;

г схему упрпи.тепня термостатом пропорцноиа ii.iiuto типа

Задающий каскад тенора горя выполнен ио схеме емкостной трех точки с общим эмиттером на транзисторе Т1. Для обеспечения возбуждения кварцевого генератора, работающего ил третьей механической гармонике, в эмнтгерную цеш трапзнсгора TI включен контур I I. (8. имеющий емкостной характер на частоте возбуждения задающего каскада.

После oiiiiic.ii.no с кварцевым резонатором включены Дроссе, ь 1р1 и конденсатор С1. которые подбирают таким Обрлзом. чтобы час.отa iviiepamui была близкой к 5 МГц. Пара.тле 1Ы1О конденсатор) CI включеч варикап Ц. емкость которою меняется в завел hmqviii от приложенною к нему постоянною напряжения, поступающего < потенциометра, который расположен на задней панели прибора Плавное •йзмеш         жсиии смещения н рнкапс позволяет из

менять чистоту выходного chi нала кварцевого генератора не Менее 5 10~⁷ в каждую сторону от номинального значения.

Атома тчк кая регулировка уровня возбуждения гснсра тора позволяет с большой точностью обеспечивать необходимою мощность рассеивания на кварцевом резонаторе, что, в свою очередь, обусловливает высокую стабильное л. частоты кварцевою генератора.

С коллектора транзистора Т1 сигнал поступает на усилитель АРУ который содержит усилительный каскад на транзисторе Т4 и детектор с удвоением напряжения hi диодах .'12. ДЗ. Выпрямленный сигнал подается в цепь коллекторной стабилизации рабочей точки транзистора задающего каскада При изменении уровня возбуждения автоматически изменяется базовый юк транзистора Т1 задающего каскада и уста-иавлнвается необходимый режим его работы

С усилителя АРУ сигнал поступает на оконечный каскад (транзистор Т7), выполненный по схеме с общим эмиттером. С коллектора транзистора сигнал подается па выход.

Питание задающего каскада, усилителя АРУ. корректора частоты и входной части схемы управления термостатом осуществляется от внутреннею стабилизатора напряжения на транзисторе Т5 и стабилитроне Д4.

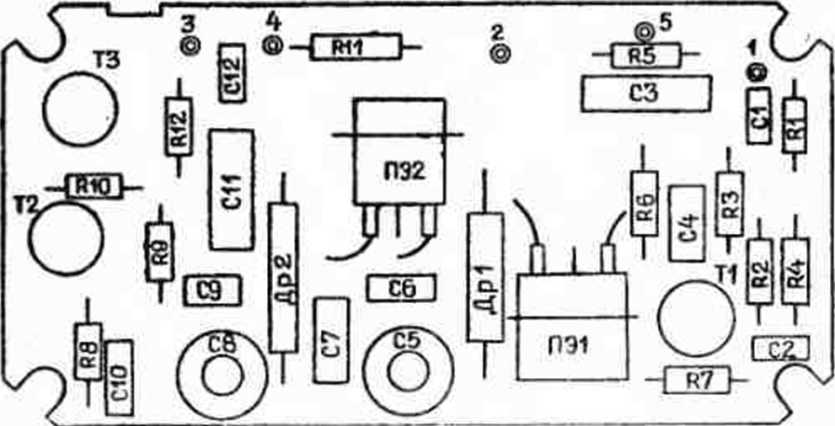

Кварцевый резонатор и элементы коррекции частоты размещены внутри цилиндра подогревателя одноступенчатого термостата Датчик температуры расположен в стенке цилиндра под обмоткой подогрева, которая выполнена из манганинового провода, намотанного бифнлярио на внешней поверхности цилиндра подогревателя. Датчик температуры RI вместе с резисторами R3. R4. R7. R8 образует мост, в диагональ которою включен дифференциальный усилитель на микросхеме MCI. Усиленный сигнал разбаланса моста с выхода микросхемы MCI поступает последовательно на транзисторы Т2, ТЗ. Тб, образующие вместе с входным дифференциальным каскадом усилитель постоянного тока, нагрузкой которого является обмотка подогрева R2. При некоторой величине сопротивления терморезистора RI. соответ сгвующей данной температуре внешней среды, схема управления поддерживает тепловой баланс термостата При изменении температуры внешней среды изменяется сопротивление тсрморезистора R1 и, соответственно, гок разбаланса моста, и ток через обмотку подогрева. Ток н обмотке подо-рева пропорционален ра (балансу моста и обеспечивает необходимую мощность ермостати в зависимости oi температуры окружающей среды.

Температура внутри термостата устанавливается равной температуре минимального ТКЧ кварцевого резонатора с помощью потенциометра R8.

С выхода кварцевого генератора сигнал 5 .МГц подаетсй на кварцевый фильтр и формирователь опорных частот

• 5.3 11. Фильтр кварцевый 2.067.014 предназначен для фильтрации сигнала опорного кварценоги генератора 5 МГц. Который подается на разъем 111 I и усиливается входным кас калом на транзисторе TI. а затем поступает на кварцевый фильтр. Фильтр состоит ич резон.з торов Пэ1. Пэ2, кондснса торон С4, С5, С6. С7. С8. С9, СЮ и дросселей Др1. Др2 Конденсаторы С5, С8 и дроссели Др1. Др2 предназначены для настройки фильтра на резонансную частоту, а также для Нормирования его амплитудно-частотной характеристики.

С выхода фильтра сигнал подается ни оконечный каскад, вобранный на транзисторах Т2. ТЗ по схеме составного транзистора. который осуществляет согласование выходного со-Кротнвлення кварцевого фильтра с сопротивлением нагрузки

С эмиттера транзистора ТЗ сигнал 5 МГц поступает через разделительный конденсатор С12 н«. выходные разъемы 1112 !н далее на умножитель 2.208.034; ШЗ н далее на преобразователь ФАПЧ 2 206.030.

.5,3 15. Умножитель частоты 5—.50 МГц 2.208 034 предка-■Значен для умножения сигнала опорной частоты 5 МГц до частоты 50 МГц.

Сигнал 5 МГц с выхода кварцевого фильтра через разъем ill I. конденсатор С1, ограничитеть на резисторе RI и диодах Д1, Д2 поступает па усилитель на транзисторе Т1. Усиленный и ограниченный сигнал 5 НГц подается на удвоитель частоты на транзисторе Т2 н контурах С6, LI. С9, L2 с внешнеемкостпой обратной связью через конденсато| С8 Выделенный сигнал частотой 10 МГц через конденсатор СЮ подастся на двухкаскадный резонансный усилитель на транзисторах ТЗ. Т4, настроенный па пятую гармонику и выделяющий сигнал частотой 50 МГц.

Сигнал 50 МГц через конденсатор С22 поступает па резонансным усилитель на транзисторе Т5, где усиливается и поступает на выходной разъем Ш2 i далее на умножитель 2 208.035.

• 5.3 16 Умножитель частоты 50—2100 МГц 2 208.070 предназначен для умножения сигнала 50 МГц до частоты 2100 МГц.

Сигнал частотой 50 МГц с выхода умножите, я 2.208 034 ■через разъем UII и цепочку Rl. Cl поступает на удвоитель I частоты на транзисторе Т1 и контурах СЗ. LI и С6. L2 Связь между контурами внсишесм костная (С5) С удвоителя часто-■ ты сигнал 100 МГц поступает на резонансный усилитель Т2. а отт\ ла на эмитгерный повторитель ТЗ

Сиги, i 100 МГц с выхода зммттерпого повторителя мере рачьем 1112 поступает на N Г1Ч 2 031011 для последуюшек преобразования г промежуточной частоте и (130 2.10) МГц с Т2 через конденсатор CII на утроитель частоты Г4. '15, Тб

С выхода утронтд гнал 300 Ml и поступав i i накоплением наряда (ЛИЗ) Д1

На выходе его образуется спектр сигнала < дискретностью 300 .МГц

Фильтр Э2 выделяет седьмую г;.рмоннк\ сигнала н подавляет остальные.

Фильтр выполнен ни основе четвертьволновых микропо лосковых резонаторов, образующих встречно-стержневую структуру.

Вход н выход оформлены штыревыми соединителями для подсоединения к печатной плате.

С разъема ШЗ сигнал частотой 2100 МГц поступает на смеситель 2.206.073.

3 17. Преобразив-и ель ФАГ1Ч 2.206.030 п|        .ч< и

для синхронизации генератора 2210.002 сигналом 1 МГц

Преобразователь ФАГ1Ч состоит из: стробоскопического смесителя (Д6—Д9): формирователя стробнмпульсов (Д5. LI. 1.2) усилителя 01 раннчнгсля (Т2 Т-1); делителя частоты на 5 (Т1. MCI); операционною усилителя (МС2).

Сигнал в диапазоне от 2 До -1 ГГц постуnaei па разъем 1112 прсс I      ФАПЧ ь ы ■< через развязывающий

аттенюатор Э1 (6 l6) ЦП первый вход стробоскопическою смесителя, представляющего собой мост из четырех диодов Д6 Д9

На разъем 1111 с выхода кварцевого фильтра 2.067.01» (ШЗ) подается сигнал частотой 5 МГц. который О1рапичива-стся (Д1). усиливается (Т1) н делится на 5 (MCI)

Сигнал чистотой 1 МГц поступает па трехкаскадный усн литель-ограпичятсль на транзисторах Т2. ТЗ. Т-1 где усиливается. ограничивается, дифференцируется и отрицательные импульсы I МГц с коллектора транзистора TI через конденсатор С6 под. кпея на формнрооате 1Ь стробнмпульсов.

Фор миров? ЮЛЬ СОСТОИТ ИЗ ДНЗ Д5 II ЧС1 ПС-р IbBO.T новых отрезков липин LI и L2.

Сформированные сгробимпульсы (на L1 — положительные. на L2 — отрвцаге 1Ы1ые) iiociyiiaioi па второй вход стробоскопическою смесителя

С выхода стробоскопического смесите ih через резистор

В случае выполнения соопюшенпя h in —M l МГц стробоскопический смеситель выполнят 1 роль фазового детектора и на ею выходе получается постоянное напряжение, пропорциональное разности фаз между частотой генератора н М-й гармони кон частоты 1 МГц. которое используегся для поддержания режима синхронизации генератора 2 210.002.

3 18 Преобр         М м .06.031 предназначен для

стробирования сигнала генератора частотой I МГц • ДЕ.

Сигнал 6 .МГн4-5 ХГ с выхода генератора смещенной частоты 3.261.004 через разъем ПИ и \силитель-О1 рзилчигель (Jll. TI) поступает на делитель частоты на 5 (MCI)

Слипал частотой I МГи4-ХЕ поступает на трехкаскадный усилитель-ограничитель (Т2. ТЗ. 15)

С выхода усилителя-ограничителя отрицательные импульсы частотой 1 МГц-Al поступают па формирователь, состоящий из /1113 *15 и формирующей линии I I Сформированные стробимнульсы юдлются на смеситель (/16). на другой вход которого через развязывающий аттенюатор поступает сигнал Iоператора в диапазоне or 2 до 4 ГГц

Преобразованный енгна. через истоком ы и повторитель Т4 поступает на ■ • штель Тб и через шнттерный повторитель Т h i ||>илыр нижних частот |( 10. Др I, CI3. Др2. CI4, Др4. С15) с частотой среза около 200 кГц.

После фнлыра сигнал усиливается уел. и e.icv MC2.I и поступает на минам 3 микросхемы МС2 2 Микросхемы МС2.2 I МС2 3 формируют сигнал ТТЛ .ровня

Час юта преобразованною сигнала в момент синхронизации к нервюра раина М- \Г

Частота XI выбирается в пределах от 15 до 20 Гц

Выходной сигнал частотой М ДР поступает на контакт ЭЗ платы преобразователя и далее на счетчик числа М 3.056.015

5.3.19. Усилитель ФХПЧ 2 031019 предназначен для усиления сшиала ошибки, вырабатываемого преобразователем ФХПЧ 2.206 030. и подачи его на модуляционную обмотку генератора с цслыо его синхронизации

С преобразователя ФАНЧ 2.206 030 сигнал биений поступает на конт. I платы усилителя и затем па инвертирующий вход операционного усилителя MCI Элементы R5, R7/R8, С2 образуют пропорционально интегрирующий фильтр нижних частот. Выходное напряжение микросхемы через резистор R11 управляет током составною транзистора ТЗ. TI

Нагрузкой усилителя яплястся модуляционная обмотка генератора 2.210 002

Для обеспечения захвата частоты ток модуляционной обмен ки принудительно изменяется с низкой частотой от 2 до Г| : I j I               росхемой MCI образует низ

кочастотный (оператор со слабой положительной связью. Величина обратной связи выбрана таким образом, что в режиме синхронизации генерация отсугствуе

Тран ше юр 12. управляемый сигналом ПОИСК, также срывает генерацию низкочастотного генератора для сохранения линейности перестройки генератора но время поиска

На резисторах RIO. R12, RI3, R14 вместе с диодами Д1, Д2 выполнены делители напряжения, которые ограничивают ток модуляционной обмотки н обеспечиваюI полосу удержания •истомы ФАНЧ в пределах 0.5 ЛИЦ

5.3.20 Преобразователь ИМ сигналов 2.206 012 обеспечивает генерацию синусоидальных колебании 1г им н диапазоне от 28 до 40 МГц и преобразование частоты сигналов, поступающих с УПЧУ 2 031.017, с целью получения нулевых биений между сигналами с частотой h нм н частотой заполнения радиоимпульсов 1пч им

Задающий генератор выполнен на транзисторе TI по схеме емкое! ной трехточки.

На транзисторах Т2. ТЗ собраны усилительные каскады с общим ЭМИ1      С ПОМОЩЬЮ коцд крз ( 2 обеспечива

ется положительная обратная связь

Включенный в контур варикап Д2 обеспечивает электронную rupee ройку при подаче постоянного напряжения 0—15 В с потенциометра RI. который расположен на передней панели прибора

Усиленный сигнал с транзистора ТЗ через конденсатор CI5 подается на базу транзистора Т4 С выхода этого каскада сигнал поступает па вход микросхемы MCI. обеспечивающей формирование сигнала в ЭСД уровнях, который по витой линии поступает па декаду ВЧ счетчика, а также на каскад эмиттерного повторителя на транзисторе Т5

С выхода этого каска да сигнал частотой fr i м подается через согласующий резистор R24 на микросхему МС2, выполняющую функцию двойного балансного смесителя На конт 6 микросхемы с выхода УПЧУ 2 0310)7 поступают ра днонмпу.тьсы с частотой заполнения 1пч им. В |>езультатепреобразования «а выводе 9 микросхемы выделяются импульсные сигналы с частотой заполнения, равной разности близких по значению частот Ггим и Гпч им (биения).

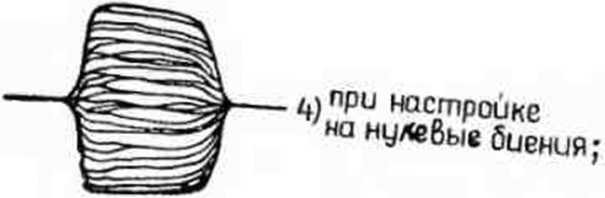

Полученный сигнал нулевых биений через эмиттерный повторитель Тб поступает на фильтр нижних частот R34, С29, R35, СЗО и далее через конденсатор С31 на микросхему МСЗ, выполняющую функцию усилителя напряжения Усиленный сигнал пулевых биений подастся на разъем Ш1 (контакт I) для визуального наблюдения момента получения пулевых биений с помощью внешнего осциллографа

С выхода микросхемы МСЗ сигнал нулевых биений также поступает на пиковый детектор нл транзисторе Т7.

Постоянное напряжение, снимаемое с нагрузки R47 пикового детектора, подается на разъем Ш1 (контакт 7) для дальнейшей обработки в блоке автоматики 2 070 024

• 5.3 21. Смеситель 2.206.073 служит для преобразования сигнала из диапазона от 0.1 до 2 ГГц в налазон частот от 20 до 40 МГц. Входной chi нал в диапазоне от 0,1 до 2 ГГц поступает на разъем Ш2 (Вход Б) и через трансформатор Тр2 на кольцевой смеситель Д1 Д4 Сигнал гетеродина в диапазоне частот от 2160 до 4140 МГц через разъем Ш1, симметрирующий грзнсформатор Тр1 и трансформатор Тр2 также поступает на смесичеть Д1—Д4.

В результате преобразования с выхода смесителя сигнал в диапазоне от 2060 до 2140 МГц через ф и.гр нижних частот Э1 с частотой среза 2140 МГц поступает на второй аналогичный кольцевой смеситель Д5—Д8. на который через симметрирующий трансформатор Тр7 и трансформатор Тр8 подастся сигнал фиксированной частоты 2100 МГц. В результате преобразования сигналов от 2060 до 2140 МГц и 2100 МГц получается сигнал промежуточной частоты oi 20 до 40 МГц, поступающий на выходной разъем L114 и далее на УПЧ 2.031.015.

5 3 22 Устройство АРМ 2 070.034 предназначено для ограничения мощности входного сигнала в диапазоне частот от 0,1 до 2.0 ГГц по входу Б и подав, ения сигналов с частотами выше 2,1 ГГц.

Устройство АРМ содержит:

детектор;

усилитель постоянного гока (УПТ); p-i-n — аттенюатор;

фильтр нижних часто.

Детектор выполнен на диоде Д5 и конденсаторе СЗ. УПТ собран на микросхеме MCI и транзисторах Т1—Т2. Диод Д6 предназначен для защиты эмиттерного перехода транзистора Т1 от пробоя.

P-i-n аттенюатор содержит диоды Д1—Д4 Фильтр нижних частот (Э2)  — микропо юсковый с частотой среза

2.16 ГГц.

5 3 23 Усилитель высокой частоты 2.031.020 предназначен для усиления входного НГ сигнала в диапазоне частот от 10 Гн до 120 МГц и преобразования его в импульсы ЭСЛ уровня

Па диодах Д1—Д6 собран ограничитель напряжения.

На транзисторах I I ТЗ собран трехкаскадиый усилитель. Необходимое усиление достигается с помощью каскадов на транзисторах Т2, ТЗ. Цепочки R8, С7 и R14, С12 каждого из каскадов являются элементами отрицательной обратной связи н служат для высокочастотной коррекции частотной характеристики усилителя.

Формирователь импульсов ЭСЛ уровня собран на микросхеме MCI и представляет собой триггер Шмитта.

5.3.24. Генератор мешенной час опа 3.261.004 предназначен для генерации частоты 5 МГч-} -5-AF с последующим использованьем се для получения числа М \F, несущего информацию и частоте генератора синхронизированного 2.210.002

Генератор собран на трак акторе Т2 по схеме емкостной трехточкн н генерирует сигнал частотой 5 МГц-| 5AF, который поступает на ф<1зоннвсрсный каскад на транзисторе ТЗ.

С коллектора транзистора ТЗ сигнал поступает через эмиггернын повторитель га транзисторе Т4 на выходной разъем Ш1 (ВЫХОД 5 МГц-} 5-AF)

С эмиттера транзистора ТЗ сигнал подается на формирователь га транзисторе Т5. < коллектора его сигнал с частотой 5 МГц-¹ 5 AF н уровнями ТТЛ поступает на выход платы.

Послсдовате 1ыю с кварцевым резонатором Пэ1 в цепь базы задающего каскада включены элементы коррекции частоты, которые пошоляют изменять час юту генератора в требуемом диапазоне

Ручное управление часютой осуществляется изменением индуктивности катушки 1.1. автоматическое — изменением емкости варикапа Д4

При помощи катушки 1.1 производится начальное смещение частоты генератора от значения 5 МГц. В дальнейшем стабилизация установленного значения частоты 5 МГц4-5 AF ос)щестнляется анто.ма гнчески при помощи микропроцессора.

Управляющее напряжение поступает на варикап Д4 с ЦАП на микросхеме МС4, МСЗ.

Команды с микропроцессора поступают на ЦАП через регистры на микросхемах МС2, МСЗ.

Управление регистрами осуществляется через микросхему MCI.

5 3.25. Формирователь опорных частот 2.084.010 предназначен для усиления сигнала кварцевого генератора частотой 5 МГц, формирования сигналов с \ровиями ТТЛ частотой I МГц, 50. 5. 1 кГц и 100. 10 н I Гц

Сигнал 5 МГц с выхода кварцевого генератора через конденсатор С1 подается на вход усилителя на транзисторах Т1 н ТЗ С коллектора транзистора ТЗ усиленный сигнал поступает через конденсатор СЗ на контакт 4.25 А разъема и .алее на заднюю панель прибора на разъем ВЫХОД 5 МГц

С коллектора транзистора TI сигнал частотой 5 МГц по дастся на формирователь уровней ТТЛ (Т2) к далее на вход микросхемы MCI, где осуществляется юление частоты на 5. Полученный сигнал I МГц с вывода II микросхемы МСI поступает на выход формирователя, л с вывода 8 на вход дели теля на 10, собранного па микросхеме МС2.

На микросхемах МСЗ- МС7 собрана линейка декадных делителей частоты с параллельным переносом.

Мультиплексор МС8 пропускает на выход одну из частот 1 кГц, 100, 10 и ill 1 Гц

На микросхеме МС9 собран выхо ной буферный усилитель.

Формирователь опорных частот содержит та порта на выдачу. По порту 70 организован сброс делителя частоты К порту 75 подключен регистр \|СН. запоминающий кол базы времени.

Выходной %од регистра MCII оправляет мультиплексором МС8

5 3 26 Блик управления генератором 3 036.012 предназначен для автоматической или ручной перестройки частоты генератора синхронизированного 2.210.002 и состоит из:

цифро-аналогового преобразователя (ЦАП), включающего в себя RS ipiirrep (микросхема MCI 1. VK 1.2). три двоичных реверсивных счетчика (микросхемы МС2 МС4), собственно цифро-аналоговый преобразователь (микросхема МС6), суммирующий усилитель (микросхема МС8) и элементы формирования импульсов НАЧАЛО 0,1—2 и НАЧАЛО 2—40 (микросхемы МС5.1, МС? 1. МС7.2);

источника опорного напряжения (транзистор TI. диодД!) устройства переключения режимов работы (транзистор Т2, реле R1)

кодовою аттенюатора (микросхема МС9. транзисторы ТЗ—Тб);

преобразователя управляющего напряжения в ток (микросхема МС10, транзистор T9)

Начало работы ЦАП определяется моментом установки счетчиков (микросхемы МС2—МС4) в состояние, обусловленное их входами предварительной установки (выводы 4, 12. 13 и 3) При этом на выводах 6. II, 14. 2 микросхем МС2 МС4 устанавливается код 2^!?—1 На выводе G микросхемы МС8 установится уровень минус 0.15 В При переходе счетчиков через ноль на выводе 6 микросхемы МС8 установится уровень около 4-3 В. Форма сигнала на выводе 6 микросхемы МС8 при полном цикле пересчета счетчиков имеет вид, приведенный на рис. 5.3

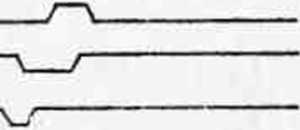

Диаграмма напряжений на выходе ЦАП

Начало горизонтального участка диаграммы напряжений определяется импульсом ПЕРЕНОС, формирующимся при переполнении микросхемы МС4 и поступающим на устройство решающее 3.031 001 а его длительность задается самим устройством решающим.

Характер напряжения на выводе 6 микросхемы МС8 задается трип ером (микросхемы MCI 1, MCI 2) При уровне лог. I на выводе 10 микросхем МС2—МС4 последние работают в режиме суммирования и аналоговое напряжение на выводе 6 микросхемы МС8 представляет собой линейно падающий сигнал, а при уровне лог. 0 на выводе 10 микросхем последние работают в режиме вычитания и аналоговый сиг нал на выходе микросхемы МС8 представляет собой линей ио нарастающий сигнал. Уровню лог 1 на выводе 10 микро схем МС2—МС4 соответствует входная частота 50 кГц. а уровню лог. 0—5 кГц.

Для того, чтобы опорное напряжение оставалось стабильным при изменении сопротивления нагрузки ПАП и питающего напряжения, источник опорною напряжения выполнен на транзисторе Т1 и стабилитроне Д1

С вывода G микросхемы МС8 через резистор R5. конт акты I. 2 реле Р1 и резистор R7 линейно и меняющееся напряжение поступает на вход У ПТ. который преобразует \прав-ляюшее напряжение в управляющий ток.

У ПТ выполнен на микросхеме МС10, транзисторе T9 и транзисторе в генераторе синхронизированном 2.210.002. Там же расположен резистор, с которою снимается напряжение обратной связи Конденсатор С6 уменьшает вероятность воздействия случайной помехи на величину тока в управляющей обмотке и. следовательно, на частоту генератора.

Транзисторы ТЗ—Тб работают в ключевом режиме и предназначены для задания коэффициента передачи цепи, включенной между выходом микросхемы МС8 (вывод 6) к входом микросхемы МС10 (вывод 3).

При открытом транзисторе ТЗ и закрытых транзисторах Т4—Тб коэффициент передачи входного напряжения определяется резисторами R7 и R12, при открытом транзисторе Т4 и закрытых транзисторах ТЗ. Т5, Тб — резисторами R7. R17. R18 и т. д.

Микросхема МС9 работает тоже в ключевом режиме и управляет работой транзисторов ТЗ—Тб Управление состоянием транзисторов микросхемы МС9 производится сигналами. поступающими из устройства решающего 3 031 001 на входы управления УПР I — У ПР 4

При уровне лог. 0 на выводе 1 микросхемы МС5.2 схема работает в режиме ручной перестройки При этом замыкаются контакты 3 и 2 реле Р1. и управляющее напряжение на вход УПТ поступает через контакты 2,27 А с резистора R3 (2 721 010). расположенною на передней панели прибора. Нижний предел управляющего напряжения при ручной перестройке определяется резисторами R34. R43 Верхний предел управляющего напряжения определяется резисторами R46, R47 Резистор R49 и стабилитрон Д7 образуют источник опорною напряжения для микросхемы МС10.

Транзисторы Т7. Т8 используются для линеаризации характеристики генератора в верхней части ди. паэона. Резистор R32 служит для установки начала действия коррекции, а резистор R35 определяет крутизн) нарастания добавочного тока, то есть, при больших токах компенсируется спад характеристики fr от Jynp на верхних частотах.

5.3 2 Б iok авгоматнкн 2.070021 преднази.чен . 1Я фор мнровання аналоговых и цифровых сигналов. у правляющих работой узлов прибора

Блок автоматики состоит из следующих устройств: устройства программированного смешения (ПС) и peiy-шровкн усиления (РУ).

устройства сравнения (УС);

устройства коммутации индикатора настройки; компаратора наличия (14 в режиме II Г;

формирователя команд.

электронных ключей.

Устройство программированного смешения и регулировки усиления предназначено для выработки оптимального смсщс пня, подаваемого на выносные смесители, и регулировки усиления упч.

Сигналы программированного смешения н регулировки усиления представ >яют собой постоянные напряжения, величины которых зависят от номера гармоники генератора 2 210 002

Устройство npoi раммнровапного смешения построено на мнкрсм      МС6, МС7. диодах Д1. Д4—Д12. резисторах

юлстройки R9—RJI, Rl-I —RIG. R18. R20. Rl. R23

Для получения необходимой полярное!и и величины напряжения смешения применен инвертирующий усилитель, собранный на микросхеме ЧС7. Делитель напряжения на резисторах R25, R26 создаст необходимое смещение относительно нуля Конденсатор СЗ предотвращает возможное самовозбуждение микросхемы МС7.

На вход устройства протрам.мированного смещения через буфер на микросхеме МС4.2 поступает кол. соответствующий номеру гармоники X. При работе на первой гармонике генератора (X I) на выводе 3 микросхемы ЛИ 6 устанавливается уровень лог 1. на остальных выходах — уровень лог 0.

Через открытый дно i Д12 и резистор R23 протекает гок. величина которого запиши от резистора R23. Создаваемое этим током напряжение усиливается, инвертируется в усилителе (микросхема МС7) и подастся на выносной смеситель (Выход ПС)

Аналогично происходит работа устройства па других армоннках.

Установка смещения тля каждой после лук шей гармоники производится резисторами R2I R20, R18, R 6. RI5, RI4. R1I, R10. R9.

Величина смещения находится в пределах от 0 до + 0,9 В.

Устройство РУ гостом икросхем ЙС1.2, М< 5, диодов Д2, ДЗ. рс нсторов I ?рестройкн R12. 1'13.

Работа устройства PN ли.логична работе устройства программированного смешения

Регулировка усиления производится при N— 1.2 подачей ка ноато] УПЧ смешения велонии;     • 11 в ... .1.

N 3...I0 смещение на а;теню:пор не подается н усиление УПЧ максимально.

УС предназначено для сравнения амплнт л откликов 114 п[/и прямой и зеркальной настройке и нормирования их по амплитуде.

На вход УС поступают пндсонмпу (ьси откликов сигнала ПЧ положительной полярное! и с М1ЧУ 2.031.017.

На микросхеме МОЗ с< брак неннпертнрующнн усиди ель с возможностью регулировки усиления резистором R54 и смещения резистором R50.

До поступления на вход УС откликов сигнала ПЧ на выводе 2 микросхемы МС15 иптенпиа.т выше, чем па выводе 3, поэюм\ на выводе 7 микросхемы МС1.1 устанавливается у |м>-веНь лог. I. Первый отклик сигнала Г1Ч положительной полярности поступает па вывод 3 микросхемы MCI5 и перебрасывает компаратор в противоположное состояние. Этот же отклик через эмиттерный повторитель на гранзисторс ТВ заряжает конденсатор СЮ до уровня, равною <'мплн де отклика С вывода 6 микросхемы MCI4, на которой собран повторитель с высоким пходиы л сопротивлением, постоянное напряжение, равное напряжению заряда конденсатора СЮ поступает на вывод 2 микросхемы MCI5 и перебрасывает компаратор в исходное состояние Tai им образе»'’, е: вин отктик нормируется по амплитуде, и и .ряжение in выводе 2 микросхемы является эталонным для ел; «•пения с ним ;в-илипд последующих откликов. При поступлении из вывод 3 микро-, схемы МС15 ню;           !. рапного по амлл1гп ке первому,

срабатывает компаратор п с вывода 7 микросхемы МС15 сигнал поступает на устройство решающее 3 031.001. где происходи; сравнение с запрограммированным временным интервалом.

В случае, если амплитуда второго отклика меньше чем первого, компаратор нс срабатывает

Сброс УС в исходное состояние производится п тем подачи отрицательною импульса на базу ключевого транзистора T9, который открывает транзистор Т10. и происходит разряд конденсатора СЮ через транзистор Т10

Конденсаторы С9, СИ предотвращают возбуждение микросхем МС13, МС14.

Устройство коммутации индикатора настройки предназначено для подключения к стрелочному индикатору на передней панели прибора напряжений при различных режимах работы

Для этой цели применен мультиплексор на микросхеме MCI2

Управление мультиплексором производи гея кодом по линиям Л ДО. ЛД1. ЛД7 Диод Д16 предотвращает выход из строя мультиплексора при обратных скачках тока стрелочного индикатора

Компаратор наличия ПЧ в режиме ИГ предназначен для формирования сигнала наличия ПЧ

Компаратор выполнен на микросхеме MCI1.

Сигнал наличия ПЧ в режиме НГ с контакта 5 разъема ШЗ УПЧ 2.031 016 поступает на вывод 3 микросхемы МС9, где усиливается и с контактов 6 2 микросхемы МС9 поступает на вывод 2 компаратора МС11

Потенциометром R42 устанавливается уровень срабатывания компаратора Ня выводе 7 компаратора МС11 при наличии ПЧ устанавливается уровень 4-5 В, при отсутствии — 0 В.

Сигнал наличия ПЧ покупает далее в устройство решающее 3 031 001

Формирователь команд предназначен для выработки команд УПР В, УПР НГ. команд управления электронными ключами.

В состав формирователя входя микросхемы MCI—МСЗ, МС4.1

Команда УПР В поступает в УПЧ 2 031 015 для управления входами УПЧ

Команда УПР НГ поступает в блок управления генератором 3 036.012

При работе прибора по входу Б команда УПР В представляет собой лог I. при работе по входу В лог О

Микросхема МС4 1 предназначена для увеличения нагрузочной способности микросхемы МС2.

5.3.28. Устройство решающее 3031.001 предназначено для выработки сигналов, управляющих работой блока автоматики, блока управления генератором а также автоматического определения номера гармоники снерагора

К перечисленным сигналам относятся: импульсы перестройки и сброса НАН;

кол номера гармоники, по которой в данный момент происходит поиск входной частоты;

импульс сброса памяти амплитудного селектора;

■

сигналы о состоянии поиска и синхронизации, сигнал «Запрос прерывания».

Устройство решающее содержит: выходные вентили;

счетчик программного интервала, дешифратор начала и конца зоны допуска;

пять триггеров R—S типа;

четыре одновибратора.

счетчик номера гармоники;

регистр номера гармоники;

формирователь сигна. а «Запрос прерывания»

Выходные вентили (микросхемы МСЗ. МС4 2) предназначены для коммутации импульсов с частотой следования 50 кГц и 5 кГц на ЦАП для осуществления быстрой и медленной перестройки в цикле поиска.

Счетчик программного интервала (микросхема МС18) определяет текущее время прошедшее после прихода отклика с блока автоматики.

Дешифраторы начала (микросхема МС21) и конца (микросхема МС23) зоны допуска определяют начало и конец интервала времени, в течение которого вентили МС5.3 и МС15.2 открыты для прохож юния импульса отклика УПЧУ.

Дешифраторы зоны настроены па числа:

для диапазона частот от 0,1 до 2 ГГц — начало зоны 30. конец зоны 44

для диапазона частот от 2 до 37,5 ГГц — начало зоны 156, конец зоны 169

Эти числа соответствуют интервалу времени:

в диапазоне частот от 0,1 до 2 ГГц (6.0—8.8) мс для быстрого поиска и (60 88) мс для медленного поиска,

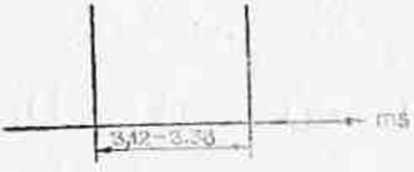

в диапазоне частот от 2 до 37,5 ГГц (3.12—3.38) мс для быстрого поиска и (31,2—33,8) мс .тля медленною опека

Триггеры R—S типа (микросхемы MCI 7. МС25 I, МС25.2) определяют

начало отсчета программного интервала (микросхема МС17 1).

начало обзора поданной гармонике (микросхема МС172); зону допуска программного интервала (микросхема МС17 3);

сигналы поиска и синхронизации (микросхема МС174): быстрый н медленный поиски (микросхемы МС25 1.

МС25.2).

Одновибраторы выполнены на триггерах (MCI 1 1. MC12.I. MC24.I, Л\С24.2).

Счетчик номера гармоники вынь,ни-я на            MCI I

Регистр номера гармоники выполнен на микросхеме МС13 Мультиплексор номера гармоники выполнен па микросхеме МС16.

При занесении в регистр счетчика КОДа 0.1—9 на выходе микросхемы MCI 2 формируется уровень .км 0, в результате чего мультиплексор MCI6 пропускает на выход сигналы с ре гнетра н поиск осуществляется по ф|1ксп|юваннон гармонике При занесении в регистр кола I на выходе микросхемы MCI 2 формируется       ь Jtoi I. в резу штате чло му н.тнплсксор

MCI6 пропускает на выход сигналы со счетчика номера гармоники и поиск осуществляется во всем диапазоне.

5.3.29. Счетчик 3.056 016 предназначен:

для формирования пачки импульсов из входною сигнала и cm нала базы времени;

для подсчета количества импульсов в этой пачке;

для выдачи информации о подсчитанном количестве импульсов на шину данных.

Счетчик содержит:

три дифференциальных приемника ВЧ енгна ioi ; мультиплексор входных сигналов;

регистр номера входа; селектор с памятью;

четыре транслятора ТТЛ—ЭСЛ;

двоичный счетчик на 17 разрядов;

формирователь строба;

один статический и один динамический трансляторы ЭСЛ—ТТЛ;

три вводных и два выводных порта;

выходные трехстзбильныс буферы

Диференциальные приемники (микросхема МСЗ) обеспечивают помехоустойчивый прием входных сигналов:

с выхода усилите. 1Я входа А;

с выхода УПЧ;

с выхода генератора синхронизированного.

Мультиплексор входных сигналов (микросхема МС7) предназначен для передачи на выход одною и < пяти входных сигналов. Код номера входа поступает на адресные входы мультиплексора с регистра номера входа.

Регистр номера входа (микросхема MCI) предназначен для запоминания и хранения кода, определяющего номер входного сигнала.

Солек юр с памятью (микросхема МС8) предназначен для формирования пачки импульсов из входного сигнала и строб-кмпульса.

Двоичный счетчик на 17 разрядов (микросхемы МС11, MCI2. MCI 4, MCI6, МС20 I) предназначен для счета числа импульсов в пачке, сформированной селектором с памятью

Формирователь строба (микросхемы MC2.I, МС2.2, МС5.1, МС6) предназначен для формирования стробнм пульса, длительность которого равна периоду сигнала базы времени

Трансляторы ТТЛ—ЭСЛ (микросхема W 4) прелназп. че-ны для преобразования си пало1 и уровней ТТЛ в уровни ЭСЛ. Два из них (МС4 1) преобразуют входной chi пал (частоты 5 МГц и 5 МГц • 5 AF) другие преобразуют сигналы «Сброс» (МС4.2) и «Строб» (МС4 3)

Трансляторы ЭСЛ ГТЛ (микросхема МС9 1. транзисторы Tl. Т2) предназначены для преобразования сигналов первых .вух разрядов счетчика из уровней ЭСЛ в уровни ТТЛ Каждый транслятор представляет собой дифференциальный усилитель. Сигнал первою разряда используется только для съема информации после окончания счета, поэтому он проходит через (гатнчсскиЙ транслятор (микросхемз МС9). Сигнал второго разряда используется как для съема информации, так и для переноса на старшие разряды счетчика, поэтому он проходит динамический транслятор (транзисторы Tl, Т2)

На вывод используются порты 70 и 76. По порту 70 при выдаче кода 20 Н с помощью микросхем НС!0.2, МС 10.3. МС5.6 формируется импульс сброса, по порту 76 выдастся код на регистр номера входа

На ввод используются порты 74. 75. 76 По портам 74, 75. 76 происходит опрос 17-разрялиого счетчика.

В Hi"            Hui буферы (микросхемы ЛИ 15.

MCI 7. MC.I8, MCI9, MC2I) осу тест в. яют связь I/-разрядного счетчика с шиной данных. С их помощью информация о состоянии счетчика мультиплексируется и побайтно поступает на шину данных.

• 5.3.30 Счетчик числа Ч 3 056.015 предназначен для: формирования сигнала с частотой AF из сигналов частотой 5 МГн4~5 AF и 5 МГц;

формирования пачки импульсов из сигналов с частотами М Д1 в ДР;

подсчета числа импульсов в этой пачке с целью определения числа М

формирования регулируемого времени задержки; формирования кола для акрытня шкалы.

Счетчик содержит:

смеситель,

фильтр нижних частот (ФНЧ);

триггер Шмитта;

формирователь строба;

делитель частоты на 8 с селектором; двоичный счетчик па 14 разрятоп; селектор адреса (СА);

выходные трехстабильные буферы, таймер;

четыре переключателя закрытия шкалы

Смеситель (микросхема МСЗ I, ЛК 3 2) и ФНЧ прсобра зуют два сигнала 5 МГц и 5 МГц | 5 AF в сигнал с чистотой 5 ДЕ

Усилитель (микросхема MC5.I) усиливает преобразованный сигнал с частотой 5 АГ до уровня срабатывания триггера Шмитта.

Триггер Шмитта (микросхемы МС5.2, МС5.3, резисторы R16, RI7) предназначен для формирования прямоугольных импульсов с частотой следования 5-ДГ

Формирователь строба микросхемы МС9. MCI2, MCI3.1 .                ,                               40        8

формирует стробимпульс с длительностью _ГЛ           •

0-Аг Дг

Делитель частоты па 8 с се чектором (микросхемы МС6 I. MCI0) предназначен для формирования пачки вз М импульсов и исключения ошибки из-за дискретности счета Работает он следующим образом.

Выходом делителя является третий разряд двоичного счетчика а счетчик, подсоединенный к этому выходу, реагирует на положительный перепал Таким образом, счетчик будет срабатывать на каждый восьмой импульс, начиная с четвертого, т. е. три импульса на входе делителя на 8 нс выювут срабатывания, счетчика. Если

импульсов.

Двоичный счетчик на 14 разрядов (микросхемы МС11. МС15) предназначен для счета числа М импульсов в пачке, сформированной делителем на 8 с селектором

Селектор адреса (микросхемы М< I I. МС2. MCI) формируют порты 70—77 и признак портов 60—67 (используется в интерфейсе индикации 3 049.029) и признак портов 50— 57 (используется в интерфейсе 3 049 041)

Выходи Ы( трс.хстабильиыс буферы (микросхемы МС14, MCI6, MCI 7) осуществляют связь ll-разрядного счетчика к таймера с шиной данных С их помощью информация о состоянии счетчика мультиплексируется и побайтно поступает на шину данных (ШД)

Таймер (микросхема МС13.2) формирует импульс времени индикации, длительность которого регулируется потенциометром на передней панели прибора.

Переключатели В! — Bl формируют чстырехразрядный I од, используемым для кодирования показаний прибора

5.3.31 Интерфейс индикации 3.049.029 является устройством ввода-вывода информации для блока индикации 3 045.018.

Интерфейс индикации содержит

генератор опроса (МС2 1. МС2.2).

пятиразрядный счетчик опроса (MC6.I. М< II);

Мультиплексор опроса кнопок (МСЗ);

устройство стробирования м\лы нп.нксора опроса (МС4, МС5 I);

генератор одиночного импульса (МС6.2, МС7); пятиразрядный регистр кола кнопок (МСИ, МС7), триггер запроса прерывания (MCI.2), выходной буфер данных (МС13), буферное ОЗУ (МС14. MCI5);

формирователь chi нала звуковой индикации (MCI2). усилитель сигнала ibvконой индикации (Л\( 8 Г1—ТЗ); преобразователь кода номера гармоники (МС5.4, MCI7 3, МС20).

Пятиразрядный счетчик опроса содержит четыре разряда ив микросхеме МС6.1 и пятый разряд на триггере MCI I. Первые четыре разряда счетчика выдают код, соответствующий адресу индикатора, пятый разряд счетчика управляет мультиплексором опроса кнопок, и все пять разрядов счетчика подключены ко входам регистра.

Мультиплексор опроса кнопок собран па .микросхеме МСЗ. Он мультиплексирует сигналы двух групп кнопок в один выходной сигнал М л»лпплексор стробируется стробирующим устройством (мш-росхсмы МС4. А1С5) которое закрывает мультиплексор на время смены выходного кода счетчика опроса.

Генератор одиночного импульса (микросхемы МС6.2, МС7 I) срабатывает один раз па каждое нажатие кнопки на передней панели прибора Перепад напряжения с выхода генератора одиночного импульса переписывает выходной код счетчики опроса, соответствующий нажатой кнопке, в регистр кода кнопки (микросхемы МСЦ_? М ) одно ию опрокидывая триггер запрос.) прерывания (микросхема MCI.2). Через выходной буфер данных (микросхема MCI3) код выхода регистра кода кнопок может бьыь выдан на шину данных.

Буферное ОЗУ (микросхемы МС14. MCI 5) имеет но вхол\ организацию 8x8 разрядов, а по выходх 16x4 разряда. Преобразование формата ос у тес* i вл яс гея микросхемой МС16 В буферном ОЗУ хранится информация. индицируемая ди мн чески.

Формирователь кода звуковой индикации (микросхема MCI2) представляет собой счетный триггер. Он спускается выдачей кода 80Н по порту 70 Г го выходной сигнал усили-вается усилителем сигнала звуковой индикации (микросхема МС.8 5. транзисторы TI ТЗ)

Преобразователь кода номера гармоники (микросхемы МС5.4, MCI 7.3, МС20) преобразует чстырехразрядный код номера гармоники \ —! (от 0 до 9) и пятиразрядный двоично-десятичный код N (от I до 10)

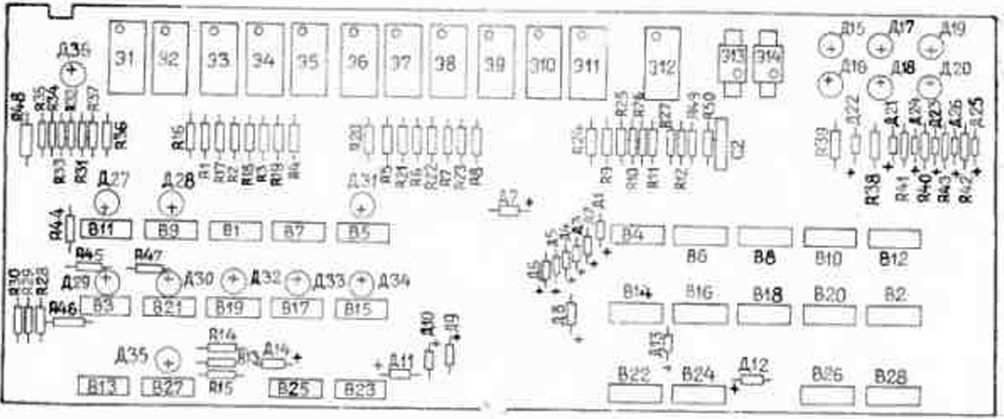

5 3 32. Блок индикации 3 055.018 предназначен для индикации режимов работы и результатов измерения прибором

В приборе применена как динамическая, так и статическая система индикации

Блок индикации содержит:

анодный (микросхема МС2) и катодный (микросхема МСЗ) дешифраторы

анодные ключи (микросхемы MCI, МС.4—МСС») двенадцать динамических семнсегментных индикаторов Э1-Э12,

гевять динамических точечных индикаторов (Д7-Д15); семь статических точечных индикаторов (Д15—Д20. Д36) семиссгмснтпый статический дешифратор (микросхема МС7);

два статических семнсегментных индикатора (Э13. Э14); двадцать восемь кнопок управления прибором (Bl В28) Одноименные катоды всех динамических семнсегментных индикаторов запараллелены и через резисторы R31 — R37 подключены к соответствующим выводам катодного дешифратора (микросхема МСЗ). Аноды цифровых индикаторов подключены к соответствующим анодным ключам Сигнал кола индицируемой цифры подается на кагодный дешифратор (микросхема МСЗ), который преобразует их в сгмпсегмент-ный кол О. повременно па анодный дешифратор подается адрес индицируемой цифры, опрс геляющий какой именно индикатор должен горсть в данный момент При этом на соответствующем выводе анодного дешифратора (микросхема МС2) появляется уровень лог. 0, открывающий соответствующий анодный ключ.

Ьлок индикации содержит точечные индикаторы

«     > горящий во время поиска,

< <2? » горящий при настройке на измеряемую часто! у;

ггг

« wool » — горящий при измерении частоты генератора .синхронизируемого;

« Юдд ♦ — горящий при измерении частоты по входу А или при измерении ПЧ по входам Б и В;

ПРД,

Г1РМ — индицирует состояние прибор;, при работе на КОП. « зО » —- зажигающийся при наличии напряжения Н-20 В (питание кварцевого генератора);

дна статических ссмисегмептных индикатора (Э13, 314), индицирующих номер гармоники генера ора (N=1, 2...10).

Индикатор Э14 управляется статическим дешифратором МС7.

Кнопки Bl — В28 соединены в две группы, каждая из которых имеет отдельный выход. Импульсы опроса на кнопки поступают с анодного дешифратора МС2

5.3 33. Устройство вычислительное управляющее 3 035.008 (УВУ) предназначено для выполнения операции управления, вычисления и ввода-вывода в соответствии с программой

Как и другие модули МПК УВУ подключается к внешним устройствам через приборную магистраль.

Структурная схема УВУ приведена на рис. 5.4. Она f объединяет следующие узлы:

генератор кварцевый (ГК) формирователь импульсов (Ф); микропроцессор (ЦП);

буфер данных (БД); буфер адреса (БА), логическую схему > правлении микропроцессором (УЦГ1); формирователь хпраплшощнх и с»п хронизнрующих сигналов (ФС);

формирователь команды RST7 (0RST7)

ГК (МС3.1. МСЗ.2. МСЗ.З) вырабатывает импульсный сигнал с частотой 8 МГц, который поступает на формирователь тактовых нми\ льсов Ф. собранный на микросхемах МС6, МС7, MCI0.

Формирователь формирует две испересскаюшнеся импульсные последовательности Ф1 н Ф2.

Импульсы Ф1 и Ф2 амплитудой до 12 В подаются на тактовые входы ЦП.

47

Рис. 5 4

Импульсы Ф| и Ф2 формируют временные диаграммы ЦП в различных режимах работы, обеспечивая синхронизацию внутренней логики ЦП и внешних устройств.

ЦП (МС14) — 8-битовый процессор. Он обеспечивает прямую, косвенную (через регистры), непосредственную и чс рез стек адресацию к памяти. Набор его команд состоит из пересылок, условных переходов, операций со стеком, команд вызова подпрограмм, команд арифметических, логических и ввода-вывода.

БД (MCI, МС2, МС4, МС5) двунаправленный, по нем) осуществляется ввод-вывод оперативной информации.

БА (MCI9, МС20, МС21) однонаправленный, по нему осуществляется адресация к внешним устройствам и памяти

Входными управляющими сигналами для ЦП являются сиигиалы ГОТОВ, ЗАХВАТ, 3 ПРЕР и СБРОС, а выходными П ЗАХВ, ПРИЕМ, ВЫДАЧА, СТРОБ, ПрУВВ, ПЗПРЕР. ОЖИДАНИЕ. Сигнал ЗИРЕР (запрос прерывания) (МС9 2) асинхронный. Этот сигнал позволяет оперативно вмешаться в работу ЦП и перевес!и его на подпрограмму обработки прерывания.

При включении питания прибора срабатывает схема формирования сигнала СБРОС (МС8.1, MCI2.1, ДI, R20, С12. TI), которым ЦП устанавливается в исходное состояние.

ФС служит для синхронизации внешних устройств. Вес

Сигналы этой руппы, кроме ПРИЕМ, ВЫДАЧА ПрУВВ (ДОС 18), нспользуются_в режиме отладки.

По сигналу ПРИЕМ осуществляется ввод информации в ЦП через БД.

Сигнал ВЫДАЧА указывает. что на БД находятся данные, поступающие из ЦП.

Сигнал ПрУВВ позволяет различать при адресации устройства памяти и другие внешние устройства.

ЦП воспринимаем от внешних устройств ЗПРЕР, при этом происходит следующее:

заканчивается выполнение текущей команды, сбрасывается триггер разрешения прерывания (расположен внутри ЦП);

на магистрали данных ЦП устанавливается код команды RST7, вырабатываемый резисторами Rll—R18, при этом БД отключает ЦП от внешних устройств и памяти; ЦП переходит к подпрограмме обработки прерывания.

5.3.34 Устройство запоминающее программируемое 3.065.019-02, 3.065.019-03 (ПЗУ) предназначено для хранения н выдачи информации в ЦП

ПЗУ имеет следующие характеристики:

тип памяти — полупроводниковая, с однократным программированием,

информационная емкость 4 кбайт.

совместимость по приборной магистрали К-МОП ИС

Структурная схема ПЗУ приведена на рис. 5.5. Она содержит:

запоминающее устройство (ЗУ);

буфер адреса (БА);

буфер данных (БД);

схему управления (СУ).

ЗУ (МС7—МС14) выполняет функцию хранения инфор-, мацин и выдачи ее в нужный момент на магистраль данных ИС ЗУ по адресным входам объединены Для их стыковки с приборной магистралью используется БА (МС5, МС2.3. МСЗ 2)

Подключение ЗУ к магистрали данных осуществляется через БД (МС16. MCI7).

При помощи СУ. содержащей селектор адреса (МС4). осуществляется выбор данного ПЗУ. Селектор адреса блокируется сигналами ПрПУЛЬТ и ПрУВВ Это позволяет использовать приборную магистраль для обмена информацией меж Ду внешними устройствами, памятью и отладочной системой.

Для снижения потребляемой мощности СУ снабжена

49

Рис. 5.5.

схемой выбора ЗУ, которая состоит из дешифратора МС6 н транзисторных ключей Т! Т8.

(ли нал ОБРАЩЕНИЕ формируется транзисторным ключом T9 из сигнала низкого уровня, вырабатываемого селектором адреса._____________

Сигнал ОБРАЩЕНИЕ используется при отладке.

5.3.35. Устройство запоминающее оперативное 3.065.024 (ОЗУ) предназначено для записи, храпения и выдачи ннфор мании в ЦП.

ОЗУ имеет следующие характеристики:

тип памяти — полупроводниковая, статическая, с организацией 256x1 бит;

информационная емкость 512 бант;

совместима по системной магистрали с К-МОП ПС Структурная схема ОЗУ приведена на рис. 5 6.

ОЗУ состоит и . следующих составных частей буфер адреса (БЛ).

буфер данных (БД),

селектор адрес i. совмещенный со схемой управления (СУ)

Собственно ЗУ (микросхемы МС7—МС20) предназначено для записи, хранения и выдачи информации.

БА (микросхемы МС2. МСЗ 1) и БД (микросхемы МС23. МС24) стыкует адресные входы и шину данных ЗУ с прибор ной магистралью, причем через БД подключены выходы ИС ЗУ, а их входы подключены к магистрали данных целое родственно.

СА служит для выбора конкретного адреса ЗУ при обращении к нему. СУ определяет режим работы ЗУ (запись, хра-

Рис 5 6

непнс или выдача) в зависимости от системных сигналов ПРИЕМ и ВЫДАЧА

Микросхемы ЗУ ио адресным входам объединены. Их адресные входы подключены через БА к МЛ Организация wai рицн ЗУ 256\1 биг onpv.Tc.inei необхо и юс и. подключения двух ПС к одному разряду БД НС ЗУ расположены в две линии по 8 микросхем, что дает организацию 512x8 бит

Селектор . дреса (микросхемы MCI. МС4) блокируется сигналами ПрПУ и ПрУВВ. Это позволяет использовать системную шину для обмена информацией между внешних?и устройствами. НП и пультом управления ел ладонной системы

5.3.36. Интерфейс 3.049.041 предназначен для сопряжении прибора с каналом общего пользования (КОГ1) по ГОСТ 26.003 80. Набор функций питерфе ica и пособ их реал за и ни приведены в табл. 5.1

Таблица 5 1

Нацменов, ннс фенииии	Обо дна ЧОНИО функции	Вариант феккинн	Способ реализации
Синхронизация исред.'1'Hi	СИ	СИ1	Программно»
ИСТОЧНИКА			аппаратный Программно-annsp.TjH JH
Синхронизации приема	СП	СП1
Источник	И	И5	Апплр; тный
Приемник	п	П4	Аппаратный
Зап(юс ко обс-и лишлнис	3	31	II;' гагмыИ

Наименование функции	Обозначение функции	Вярнанг функции	Смог об реализации
Дистанционное местное управление	ДМ	ДМ0	Нс реализована
Очистить устройство	СБ	СБ1	Программный
Запуск устройства	ЗП	3111	Пр< грнммный
Контроллер	К	К0	Нс рса.'иионан.!
Параллельный опрос	ОН	ОГ10	Нс реализована

Скорость обмена данными через интерфейс в зависимости от режима работы колеблется в пределах от 100 до 1000 байт/с.

Интерфейс используется совместно с блоком нагрузок 2.064.005.

Структурная схема интерфейса приведена на рис 5.7 Основу структурной схемы составляют параллельные интерфейсы ППИ1 и ППИ2, ос\ шести 1яющис связь шины данных с сигналим и интерфейса

Селектор адреса СЛ выполняет функцию адресации ППИ1 и ППИ2 в зависимости от состояния входных адресных сигналов МАО. MAI. МА2 и СТРОБ. Двунаправленный трехстабильный буфер данных БД1 выполняет роль усилителя мощности сигналов данных от Г1ПИ1 и ПГ1И2 и осуществляет буферизацию входов ППИ1 и ППИ2 относительно шины данных МД0-МД7.

Параллельные интерфейсы ППИ1 и ППИ2 разветвляют шину данных на три канала каждый.

Канал КА ПГ1Й1 используется для вывода данных в КОП. канал КВ — для ввода данных из КОП. канал КС — для формирования сигналов синхронизации Каналы КЛ и КВ ППИ2 используются для ввода сигналов состояния в режимах приема и передачи модуля, п канал КС — для вывода управляющих сигналов в КОП

Схема сравнения СС осуществляет сравнение адреса прибора в системе КОП с состоянием адресных переключателей А0—А4. Выходной сигнал СС разрешает работу дешифратора адреса ДША. осуществляющего управление триггерами ТрПРМ и ТрПРД, которые совместно со схемой режима СР определяют режим работы интерфейса па прием или на передачу

Схема квитирования осуществляет связь сигналов синхронизации КОП (ДИ. ГП и СД) с сигналами синхронизации ввода вывода данных Г1ПИ1

Рис 5 7.

Буфер управляющих сигналов БУС осуществляет умош-нение управляющих сигналов КОП (КП и 30) и сигнала ЗПРЕР

Буфер данных БД2 умощпяет сигналы выводимых дан ных (канал КА ППИ1) и буферизирует сигналы вводимых данных (капал КВ ПГ1И1).

Работает интерфейс в двух основных режимах — приема и передачи. В режиме приема вводимые данные аппаратно заносятся во входной регистр КВ ППИ1. Аппаратно интерфейс подтверждает, что данные приняты. Затем вырабатывается сигнал ЗПРЕР микропроцессор прерывается, вводит байт состояния, позволяющий идентифицировать вводимые данные. Затем вводятся непосредственно данные, г интерфейс аппаратно сообщает о готовности к приему следующего байта Дешифрация вводимых данных осуществляется программно. Аппаратно >сшнфруется лишь адрес прибора ни прием или передачу, в результате устанавливается или сбрасывается один из триггеров режима ТрПРМ ила ТрПРД.

В режиме передачи программным способом определяется готовность принимающего прибора к приему данных. Затем выводятся данные через канал КА ППИ1 Аппаратно фор миру с гея сигнал СД и программно определяется фанг приема данных прибором-приемником. Затем цикл передачи повторяется заново.

В любой момент времени icpcu интерфейс может бить передан сигнал 30.

Приборный 'и.и,:.* ТИЛ переводит интерфейс приму ш-гслын» в режим передачи.

СА собран на микросхемах ЧС I и Ч( 4 I. Разряды адреса МАО II Ч \ I * t i •• ф( и              я к адресным, входам

!IIIIII и IIIII12 (М( > I Ч< о) Двухразрядный дешифратор (микросхема AVC4.I) формирует сигналы «выбор кристалла» IIIIIII и III 1112 и зависимости от состояния входа А1А2 Сигнал СТРОБ является выходом дешифратора адреса, расположенного вне интерфейса Сигнал на его выходе низкого уровня формируется при адресах пнода-вывода 50. 5I. 52. 53, 54. 55. 56. 57 (шестнадцатиричные коды).

Б/11 построен на дох направленных трсхстабнльных шинных фор мн;-    ЛЯХ (Mill МЫ М<‘2 и МСЗ) Управление

направлением передачи буфера осуществляется с помощью сигнала ПРИЕМ Низкий уровень ,то о сигналя включает БД1 в направлепип от интерфейса ч микропроцессоре

III1III и III II12 upe.ic гапляют собой две БИС. ППИ1 (микросхема МС5) работает и режиме «I (пробируемый ввод данных в канал КВ н стробируемый вывод данных из канала КА)

ПГ1И2 (микросхема МС6) работает в режиме «0 (ввод по каналам КА и КВ и вывод в режиме побитовой установки по каналу КС)

Программный доступ к сигналам интерфейса приводен в табл. 5.2

Таблица 5.2

Адрес	Бит	Сигнал	Назначение сигнала	Ф\пк цня	Приме манне
50	КАСКА?	ЛД0-ЛД7	Вывод данных 1 КОП	СИ!
5!	KB0 КВ7	ЛД0— ЛД7	Виод ,опнных из КОП	CIH
52	KC0 КС1 КС2 КС6 КС7	INTR. ПБ 1BF STB АСК OBF	Запрос прерыпання, лол гаержлсинс ввода данных ю КОП н ППИ| Входной буфер П11И1 за полнен Строб занесения данных в ППИ! Полтиерждеииг приема данных приемником Выходной буфер злпо.т пек	СП1 СП! СП1 СИ1 СИ1	Для чтении не используется

Таблица S3

ЛД0-ДД7	Входное сообщение					Установить	Сбросить
	ТИМ	тпд	Ml	сд	ои
XXX	0	0	0	X	0
XXX	0	0	X	0	0		- -
XXX	0	0	X	X	1	—	Т| ИРМ Т’-ПР.Т
МАП	0	0	1	1	0	ТрПРМ	ТрПРД
ДЛИ	0	0	1	1	0		—
МЛ и	0	0	1	1	0	ТрПРД	ТрПРМ
ДЛИ	0	0	1	1	0	——	Т| ПРД
н п м	1)	0	1	1	0	ТрПРД	ТрПРМ
XXX	i	0	X	X	X	ГрПРМ	—
XXX	0	1	X	X		TnllP’l	—•

Примечания. I X — безразличное состояние

• 2 «—>   состояние триггеров нс изменяется.

• 3 0 — висок ин уровень сигнала

• 4 I — низкий уровень сигнал?

Схема режима СР выполнена на микросхемах MCI7.1 МС18 I, MCI 1.3 и MCI I 4 На выходе микросхемы MCI 1 3 появление входного уровня соответствует режиму приема, а ни выходах микросхемы MCI 14 — режиму передами

Схема квитирования СК осуществляет связь двухсигналь-пой синхронизации ППИ1 с трехс1тнальнон синхронизацией КОП Временные диаграммы приведены в приложении 3 СК содержит, кроме тою. одновибратор MCI 4. формирующий импульсы неготовности в момент начала работы интерфейса в режиме приема в соответствии с требованиями ГОСТ 26.003 80.

БД2 и БУС выполнен на схемах с открытым коллекторным выходом (МС22. МС23 и МС19. МС24).

5.3.37. Блок питания 2 087 045 предназначен для питания прибора стабилизированными напряжениями и содержит источники напряжения со следующими характеристиками:

источник 4-5 В, ток нагрузки 1.1 Л. напряжение пульсаций 30 мВ,

источник 4-5 В. ток нагрузки 0,7 Л. напряжение пульсаций 30 мВ;

источник минус 5.2 В, ток нагрузки 0,6 А. напряжение пульсаций 30 мВ,

источник 4-15 В, ток нагрузки 0.3 А, напряжение пульсаций 0,2 мВ,

источник минус 15 В. ток нагрузки 0,5 Л напряжение пульсаций 0.2 мВ.

источник 15 В. ток нагрузки 0.5 А напряжение пульсаций 0.3 мВ,

источник минус 15 В. ток нагрузки 0.35 А, напряжение пульсаций 0,3 мВ:

источник 12 В. ток нагрузки 0.1 А. напряжение пульсаций 1,0 мВ;

источник 20 В, ток нагрузки 0,3 Л. напряжение пульсаций 0.1 мВ;

источник 15 В. ток нагрузки 0,35 Л. напряжение пульсации 0.3 мВ

Первичным источником питания прибора является сеть переменного тока напряжением (220±22) В частотой (50 + 1) Гц или напряжением (115_- 5.75) В или (220+11) В частотой (400+12) Гц

Переход с одного вида питания на другой осуществляется переключением кнопок Кн1. Кн2. расположенных на задней панели прибора.

Выключатель В1 позволяет производить включение питания кварцевого генератора независимо от положения общего выключателя сети прибора

Для спи;.' ия помех. проникзиитл через сеть, устаноч-лен сетевой фильтр У1

Выпрямители блока питания выполнены по двухполупс-рнодным схемам

Фильтрация переменной составляющей выпрямленных напряжений осуществляется емкостными фильтрами расположенными на платах стабилизаторов напряжения.

Стабилизаторы напряжения У2—У7 представляют собой линейные стабилизаторы компенсационного типа с последовательно включенным регулирующим элементом В качестве регулирующих элементов используются составные транзисторы

Усилители постоянною тока (МП) выполнены па интегральных операционных усилителях. УПТ источников с выходным напряжением 5 и минус 5.2 В питаются от источника 12 В Все стабилизирующие источники защищены от короткого за мыкания выходных цепей

Конструктивно блок питания выполнен в виде съемного автономного узла. Выходные напряжения поступают в прибор через разъем, стаиовлснный на шасси блока питания

Для облегчения тепловых режимов регулирующие транзи сторы расположены на задней стенке прибора.

Конструктивно н cochib блока питания входят кварцевый пор. кварцевый фильтр. блок naip счетчик Времени наработки

5.4. Конструкция прибора

• 5.1.1 Прибор выполнен в > инфицированной конструкции наста 1ЫЮ-Исргносно1 о исполнения Пссчинн ^ ip »ac пробора состоит н основания, двух боковых кронштейнов, задней и передней панелей, верхней и нижнем крышек. Нижняя крышка со съемными ножками. К двум передним ножкам нижней крышки крепится откидная скоба тля придания наклонного положения прибору

54 2 Прибор состоит из функциональных узлов и блоков, выполненных преимущественно с применением печатного монтажа

Группа узлов дискретного воздействия 2.084 01 о. 3.031.001, 2 /0 024 . 3 035 008. 3.036.012.       018. 3.049029. 3.049.041.

6.015, 3.056.016, 3.065.019, 3 065.02: размещена на печатных платах, электрическое соединение печатных плат осуществляется с помощью контактных разъемов.

Разъемы впаиваются контактами в кроссплату, крепящеюся к поддону прибора Платы входят в направляющие пазы двух металлических планок, а сверху прижимаются планками крепления.

5 4.3. Группа высокочастотных н аналоговых узлов 2.031014, 2.031015. 2.031.016. 2031017, 2.031.020, 2.067014, 2070024, 2.070031. 2206073. 2.206.012, 2206030. 2.206031. 2 208 034, 2 208 070 помешена в экраны кассетного гл па Узлы размещены на печатных платах, платы с помощью двух угольников крепятся к металлическим планкам п вставляются в общий экран с перегородками. Сверху каждые две соседние планки крепятся к экрану тремя общими плитами

На планках размешены высокочастотные разъемы, которые предназначены для ввода-выво ысокочостотных сигналов. разъемы РГ1Н — для ввода-вывода низкочастотпых сигналов и проходные высокочастотные фильтры для подвода пн гания к обеспечения развязки по цепям питания

Узлы соединяются между собой с помощью высокочастотных кабелей

54 4 Конструкция блока питания 2.087.045 выполнена съемной, крепящейся к несущему каркаса с помощью винтов. На шасси блока питания установлены тва силовых трансформатора. платы стабилизаторов напряжения, устанавливаемые на разъемах и прижимаемые изоляционными планками, кварцевый генератор 3.261.005, кварцевый фильтр 2.067 014.

кнопка <     » (с подсветкой), предназначенная для про

ведения единичного измерения;

кнопка « СЦ » (с подсветкой), предназначенная для выключения звуковой сигнализации,

кнопка « >0 » (без подсветки), предназначенная для контроля сегментов цифрового табло и точечных индикаторов;

кнопки 1. 2, 3. 4, 5. 6, 7, 8. 9, 0 (без подсветки), предназначенные для ввода цифровых данных.

кнопка «10^п Hz> (без подсветки), предназначенная для выбора разрешающей способности;

кнопка < А » (с подсветкой), предназначенная для установки режима самоконтроля частоты 5 МГц;

кнопка ГАРМОНИКА (без подсветки), предназначенная для селекции измеряемого сигнала НГ п ИМ по входу В в зависимости от номера используемой гармоники генератора, кнопка ТЕСТ (без подсветки), предназначенная для функциональною контроля работоспособности узлов прибора;

кнопки «4 >. «—«X*. «-•- » (без подсветки), предназна ченные для выполнения четырех арифметических действий с результатами измерений и константой;

ручка ВРЕМЯ ИНД. предназначенная для регулировки времени индикации результата измерения на табло;

ручка « t> >, предназначенная для регулировки усиления усилителя промежуточной частоты;

ручка « Q », предназначенная для ручной перестройки генератора в режиме ИМ.

ручка « QJ ». предназначенная для перестройки генератора в режиме ИМ для получения нулевых биений;

разъем «-©А», предназначенный для подачи измеряемых НГ ситалов в диапазоне 10 Гц — 120 МГц;

разъем « •© Б», предназначенный для подачи измеряемых НГ сигналов в диапазоне 0,12 2 ГГц и ИМ сигналов в диапазоне 0,1—2 ГГц;

разъем « -А В», предназначенный для подключения выносных смесителей при измерении ИГ и ИМ сигналов и дна Назоне 2—37,5 ГГц;

светодиодный индикатор ЧГ . предназначенный для индикации включения пшапия кварцевого генератора и кварцевого фильтра;

цифровое табло, предназначенное для индикации результатов измерения в ГГц. МГц кГц. Гц с фиксированной запятой;

светодиодный индикатор ТЕСТ, предназначенный для индикации номера теста при функциональном контроле работоспособности прибора;

6U

стрелочный индикатор ИНД НЛСТР. предназначенный для контроля уровня ПЧ и для индикации настройки на измеряемую частоту

54 8 На задней панели расположены следующие органы управления и присоединения.

потенциометр (под шлиц) КОРРЕКЦ ЧАСТОТЫ прел назначенный для коррекции частоты кварцевого генератора переключатель ВНУТР ВНЕШН, предназначенный для переключения прибора в режим работы от внешнего источника опорной частоты;

переключатель ТПД. предназначенный для пограммиро-вання прибора на передачу при рабою с КОП;

переключатели АДРЕС АО, Al. Л2. АЗ. А4. предназначенные- для установки адреса, присвоенного прибору при работе с КОП.

переключатель ТЕРМОСТАТ ВК<П предназначенный для включения питания кварцевого генератора и кварцевою фильтра (при включенной вилке питания в выключенном тумблере СЕТЬ).

разъем ВХ 5 МН/., предназначенный для подключения ’ внешнего источника опорной частоты;

разъем ВЫХОД 5 Mllz. предназначенный :я выдачи сигнала опорной частоты 5 МГн с погрешностью внутреннею кварцевого генератора;

разъем СИпХР, предназначенный для выдачи импульсов синхронизации внешнего осцилло! рафа в режиме ИМ

разъем « (3 ». предназначенный для выдачи сигнала нулевых биений н подключ синя к внешнему осциллографу в режиме ИМ.

61

разъем КОП, предназначенный для подключения прибора к КОП;

ра 2:   \ 50. 400 Hz . предназначенный ДЛЯ под

ключения к прибору сетевого шнура питания, две плавкие вставки (предохранители) вмонтированы в крайние штыри разъема;

планка переключения напряжения coin, предназначенная для переключения напряжения cciii 220 В частотой 50 Гн и 220 В или 115 В частотой 400 I ц.

электрохимический счетчик времени наработки.

ЭС В-2,5-12.6-1. предназначенный лля учета часов работы прибора.

6. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

G I. Н задней панели прибора нанесен его заводской порядковый помер

На выносные волноводные смесители (из ЗИП) нанесен заводской номер прибора, которому они принадлежат

• 6.2. П: ибор перед упаковкой пломбируется :уп м установки мастичных пломб в шайбы. установленные под винты крепления верхней и нижней крышек (на задней панели) Корректор частоты кварцевого генератора также пломбируется мастичной пломбой

• 6.3. Па запорные замки укладочного ящика, в который уложен прибор, устанавливаются пломбы.

7. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

• 7.1 При получении прибора извлеките его из упаковочной тары, очистите от пыли и осмотрите па отсутствие внешних повреждений.

• 7 2 При приемке прибора убедитесь в наличии полною состава его комплекта согласно формуляру.

• 7 3. Если прибор отсырел, продержите его в сухом теплом помещении нс менее 12 ч.

7.4 Для обеспечения нормальной работы и доступа к органам управления и присоединения. расположенным на задней панели, обеспечьте зазор между задней панелью прибора и соседними предметами нс менее 100 мм.

Установите прибор в рабочее положение тик, чтобы обеспечивалась свободная вентиляция. Вентиляционные отверстия на верхней крышке нс должны закрываться посторонними предметами.

При установке приборов аналогичной коне рукцин друг из друга следите за тем, чтобы приборы не перегревались, так l к при этом ухудшаются условия их вситнЗяцнп.

• 7.5. До начала работы с прибором изучите настоящее

техническое описание и инструкцию по эксплуатации, схему и конструкции» прибора, назначение органов управления, индикации н разъёмов, р                   федией и задней па

нелях прибора.

• 7.6. Работу с прибором проводите в условиях, которые не выходят за пределы рабочих условий эксплуатации. Питающая сеть не должна иметь резких скачков напряжения Рядом с рабочим местом не должно быть сильных магнитных и электрических полей.

Недопустима механическая вибрация рабочего места.

• 7.7. Сделайте отметку в формуляре о начале эксплуатации прибора и запишите показания счетчика наработки.

7.8 После окончания измерений выключите тумблер питания и отключите вилку шнура питания от сети

ВНИМАНИЕ!

Во избежание выхода прибора из строя:

ле подавайте на вход Л сигнал напряжением более 1 В; нс подавайте на вход В и на смеситель 2.245.018 входа В сигнал мощностью более I мВт без подключения аттенюатора 2.243.948 или 2.243.948 03,

не подавайте на смесители 2 245.011, 2 2451 11-01, входа В сигнал более 1 мВт без подключения аттешоатороров 2.243.002-03, 2.243 002-02,

перед подключением соединительного кабеля разрядите его от возможности заряда статического электричества.

7.9. В процессе эксплуатации прибор должен работать со своим комп icktom выносных смесителей, т. е. только с теми смесителями, которые поставлены в его комплекте комбинированном (ЗИПе)

8. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

• 8 1. К работе с прибором допускаются лица, прошедшие инструктаж по гс.хнике безопасности при работе с электро- и радпоизмерительными приборами.

• 8 2. По требованиям к элсктробезопасностн прибор удовлетворяет классу защиты 01 при использовании тиухпровол* иого сетевого шпура и классу зашиты 1 при использовании трехпроводного сетевого ши'ра (с внутренним заэ< мляющим проводом).

8 3. Перед включением прибора в се ь проверьте исправность сетевого шнура питания.

8.4 Заземление прибора должно выполняться независимо от степени опасности помещения, в котором происходит работа с прибором При использовании двухпроводного сетевого шнура заземлите прибор с помощью клеммы защитного заземления.

Защитное заземление должно подключаться первым, а отключаться последним после отключения шнура питания от сети и отсоединения от него измери ельных кабелей

8 5. При работе прибора совместно с другими приборами необходимо выравнивать потенциалы корпусов приборов, при этом земляная шина помещения должна быть соединена с клеммой защитного заземления каждого прибора.

• 8 6 Помните, что питание кварцевою генератора в положении переключателя ТЕРМОСТАТ ВКЛ (на задней панели) осуществляется независимо от положения тумблера включения питания прибора.

  • 8.7. Проводите измерения при минимальной мощности входного сигнала, достаточной для выполнения измерения. Следите за тем, чтобы источник СВЧ сигнала, используемый при работе с прибором, работал на согласованную нагрузку или замкнутую систему.

Места соединения СВЧ тракта не должны допускать утечки энергии При расстыковке СВЧ трактов уменьшайте выходную мощность используемых источников сигналов.

Запрещается смотрен в открытый конец волновода при работающем источнике сигнала

9. ПОДГОТОВКА К РАБОТЕ

9.1. Включение питания

• 9 11 Установите планку переключения сети на задней панели согласно частоте и напряжению питающей сети, при этом грань планки с соответствующей надписью должна быть параллельна плоскости панели

• 9.1 2 Проверьте величину напряжения питающей сети. Напряжение сети должно находиться в пределах значений, указанных в разд. 3.

• 9 1 3. Помните, что при напряжении питающей сети 220 В в прибор должны быть установлены плавкие вставки (предохранители) с номинальным значением тока 1,6 А; при напряжении 115 В — 3.15 А (и . ЗИП прибор )

• 9.1.4. Для включения питания прибора:

установите тумблер СЕТЬ на передней панели в нижнее положение:

присоедините к прибору секвой шнур питания;

при использовании двухпроводного сетевою шнура заземлите прибор с помощью клеммы защитного заземления;

установите переключатель ТЕРМОСТАТ на задней панели в положение ВКЛ:

включите шнур питания в спь, с этою момента включается питание кварцевой генератора и ia табло должен за светиться индикатор « чО >;

включите тумблер СЕТЬ, при ком питающие напряжения поступают на все узлы и блоки прибора.

9.2. Обеспечение готовности прибора к измерениям

• 9.2 1 Прибор обеспечивает в нормальных условиях свои технические характеристики, кроме погрешности но частоте внутреннего кварцевого генератора, чере з 15 минут после включения питания

92 2 Прибор обеспечивает в рабочих условиях свои технические характеристики через 2 часа после включения питания.

10. ПОРЯДОК РАБОТЫ

10.1. Подготовка к проведению измерений

• 10 1 I. При |         внутренним кварцевым генератором

переключатель ВНУТР—ВНЕШН на алией панели установите в положение ВНУТР Прогрев кварцевого генератора может осуществляться включением переключателя ТЕРМОСТАТ в положение ВКЛ и шнура питания в сеть при выключенном тумблере СЕТЬ.

При работе оз внешнего опорного сигнала установите этот переключатель п положение ВНЕШН и подключите источник опорной частоты к разъему ВХ 5 MHz на задней панели

• 10.1.2 При работе прибора в автономном режиме (без КОП) переключатель ТПД на задней панели установите в нижнее положение Если при работе без КОП переключателг ТПД находится в верхнем положении, прибор будет нахо литься в режиме единичного измерения, т е каждое следующее измерение прибор выполняет только после нажатия кнопки « и > Для выведения прибора из 'лого режима необходимо:

выключить хмблср СЕТЬ.

усыновить переключатель ТГ1 I нижнее положение, включи!ь |)Мблер СЕТЬ

10.1 3. Установите ручку « . в крайнее правое положение, это соответствует макенмллыюмх усилению тракта ПЧ

• 10 1.4. Установите ручк> ВРЕМЯ ИНД в крайнее левое положение.

10 1.5 Если вход В при измерениях не используется, нагрузите его на согласованную нагрузку 2.243.035 (из ЗИИ прибора)

10 1.6 Перед проведением измерений в нормальных условиях без гарантированной погрешности или при работе с внешним источником опорной частоты прибор хат жен находиться во включенном состоянии нс менее 15 мин.

10 1 7. Перед проведением измерений с гарантированной погрешностью (пп. 3.4 и 3 8) при работе ог внутреннего квар ценою генератора прибор должен находиться во включенном состоянии не менее двух часов

10.18 Установите тумблер СЕТЬ в верхнее положение. Через 2—4 с прибор переходит в режим первичного включения. при этим на табло во всех рг рядах должны юглс юва-гельно засветиться цифры

00 000 000 000

11111111 111

22 222 222 222 99 999 999 999

Затем прибор автоматически переходит в режим контроля генератора смешенной частоты, при этом в старшем разряде засвечивается символ "О , индикатор Т1 СТ показывает цифру <5>, подсвечивается кнопка Д », ни табло индицируются значения смешенной частоты; после 5—7 циклов автокоде ройки генератора смешенной частоты показания табло должны установиться в пределах от 1 000 015 до I 000 020 Гц Контроль генератора смешенной частоты сопровождается пс-пч

рнодическим миганием индикатора « _ЙМ|

10.1.9 Нажмите кнопку *    » н, не отпуская се, визуаль

но проверьте исправность цифровых и точечных светоиндика-торов:

вес одиннадцать разрядов табло н индикатор ТЕСТ до. ж-вы индицировать цифру £. (восемь);

индикатор ГАРМОНИКА до. ж» и ни гцирона ь 18* (восемнадцать)

I подсветка кнопок и точечные свсто индикаторы табло должны свети вся. кроме кнопок без подсветки, указанных в п 5 4.7

Отпустите кнопку На табло должно восстановиться предыдущее показание.

10 I 10 Нажмите кнопку < Ц] > (при этом должна включиться подсветка кнопки) и проверьте работу звуковой сигнализации:

пч

мигание индикатора коО! * ^,( режиме кон гния генератора смешенной частоты должно сопровождаться кратковременным звуковым сигналом. При нажатия кнопки « происходит изменение показаний табло, после чего прибор повторно выполняет 5 7 циклов автоподстройкн:

нажатие побои из кнопок, кроме -ft- должно сопровождаться кратковременным звуковым сигналом

При повторном наж.ипн кнопки £П подсветка кнопки должна погаснуть и зл’кочдя сигнализация отключается.

10.1 II. Проверьте работоспособность прибора н режиме самоконтроля в следующей последовательности:

нажмите кнопку < А ». при этом должна включиться подсветка кнопки, табло индицирует значение частоты 5 00D ООО Гц разрешающей способностью I Гц;

^установите ручку ВРЕМЯ ИНД в положение, удобное для отсчета:

счет частоты 5 МГц должен сонронождглься миганием пч

Индикатора « qqm (нндик; гор горит - идет счсг); проверьте работоспособность прибора в режиме самоконтроля нрл разной разрешающей способности (время счета) Показания табло должны соо ветсгвопагь приведенным в табл. 10.1 или могут отличаться oi них нс более чем на ±.1 единицу указанного и таблице младшего разряда.

Юр •: М с'< И I о После нэж. гия mi'oiiw < 10 ¹ Hz> изжитие кнопок <4 , <5». «6», «7». <&*. «9» рпвионеяно нажатию кнопки «3>.

10 I 12 Нажмите кнопку X (сброс), при этом табло Должно погаснуть и после этою автоматический цикл работы Должен повторяться и сопровождаться миганием индикатора

Нажимаемые кнопки		Назрей способность, Гц	Время счета. с	Показание табло. Гц
А ▲	11.111 10 П Hz. 0	1	1	5 000 000
▲	10п Hi. 1	10	0.1	500000
▲	10е Ik. 2	100	0.01	50000
▲	10п Ik. 3	1000	о.с. и	5 000

10.1.13. Нажмите кнопку «       (режим единичного из

мерения к удержания показаний), «Р^н этом должна вк.по читься подсветка кнопки. На табло может появиться неверное, показание, которое необходимо сбросить кнопкой а X * После этого на табло должен появиться результат измерения, который будет удерживаться до ю пор. пока повторно нс будет нажата кнопка \’J| После повторного нажатия этой кнопки подсветка гасится, прибор переходит в режим автоматического измерения.

Примечания: I Если при включении npnOi.p: и. 101.8 сразу же н< выполняется, г. е после 5—7 циклов антоподст|юнкн гг мератора смещенной чистоты показания табло нс уст л пиплнваются и пусг.лах пт 11И1П01;» до 1000 020 ( »i следует прогреть прибор н чецчше 15 мин (время ю точности).

• 2 Во всех режимах работы после любых псрсклю'н пин ос|»ос показание на табло прибора может быть неверным, отсчет регулы inu измерений следует п|п изводить по окончании следующего цикла счета (автоматического или после сброса кнопкой «X»).

• 3 При работе прибор, в условиях помех u питающей сети или при неправильной установке режимов рл боты прибора органами управлении возможен пере ход прибора в нерабочее состояние, »з которого им должен быть выведен повторным включением т\м<

I ТЬ

1 При неправильной последовательности нажатии кнопок (например, нажат иг дна раз.» подряд любом и кнопок < I- >, <—>, <Х>, ^{< :} ») прибор переходит в режим первичною включения Для выведения прибора п этого режима необходимо нажать одн. из кнопок «А» «Б>. «В>, «

• 5. Во избежание паразитных наводок ни входные це ли прибора необходимо, как праинло. соединят» источник измеряемого сигнала < используемым нм дом прибора с помощью соединительных в. ч к.-.беле.. HJ ЗИП Прибор;!

б*

При большом чронне индустриальных ш меч в пн-тлмщей сети |н WMl'W ;<я ll|'fr elicit lOttD«lH‘trC-.bllUC 1Ч Н Н14Г i.llKlpIl'iCCKIlC фп.'п.тры

• 6. После иилю'иния звуковой С11ГНПЛНЗЫ111Н первое по- .ii'ue б.ю может быт». ui-перпмм, п пом случае необходимо нажать кнопку <Х

• 7. При пключсшилТ звуковой «и ни. юаивн момент прекращении поиски при измерении по входу Б (НГ) и по входу В (НГ) сопровож 1ЯСТСЯ протяжным ЗВУКОВЫМ сигналом и счет частоты генератора и промежуточной чистоты — кратковременными линия.itttf ршнчйоГо тон».

10.2. Измерение частоты сигнала по входу А

10 2.1 Выполните требования подразд. 9 1 и 10 1.

10 2 2 Нажмите кнопку А, при этом должна включиться подсветка кнопки, а на табло в младшем разряде засветиться цифра «О*.

• 10.2 3. Соедините кабелем источник измеряемою сигнала со входом Л. Напряжение входного сигнала должно быть в одел ах от 0.05 до 1 В



На табло загорится результат измерений с разрешающей обностью 1 Гц.

• 10.2.4 Установите разрешающую способность в зависимо сти от требуемой точности измерения нажатием кнопки «10 ^м Hz и одной из кнопок «1». «2», «3*.

10 2 5. Ручкой ВРЕМЯ ИНД установите время индикации, удобное для считывания показаний

10 2 6. Прочтите значение измерений частоты на табло прибора

10.3. Измерение частоты И Г сигнала по входу Б

10 31 Выполните требования подразд. 9.1 и 10.1

• 10.3.2 Нажмите кнопку Б, при этом должны включиться Подсветка кнопок Б и НГ, засветиться индикатор < ^ » (поиск), а табло погаснуть.

• 10.3.3 Соедините кабелем источник измеряемою сигнала со входом Б. Уровень входною сигнала, подаваемого непос родственно на вход Б, должен быть в пределах от 0.02 до 1 мВ;. При измерении частоты сигнала с уровнем от 1 до 10 мВт измеряемый сигнал подайте через аттенюатор 2.243 948 03 (из ЗИП), который подключается непосредственно ко входу Б

• 10.3.4. Ручку «• С> > установите в крайнее левое полижен не it медленным вращением вправо тобейич ь окончания поиска. Цикл поиска измерения:

во время поиска горит индикатор « £ »,

по окончании поиска юрт индикатор < © ЯНДЙкатор <     > гаснет, стрелка hii.tiik.i гор ИНД НАСТР отклоняй -

ся на О—КМ) мкЛ;

во время счета частоты генератора юр нт индикатор ГТТ                    ПЧ

utpof », индикатор < .         noianien;

во время счета промежуточной частоты индикатор « горит, индикатор < jm » — погашен;

н< окончании никла ИОНСКТ И и<мереиия на табло ВЫ < 'Illl'.iClrv pCi\.ll»T.lT II' TOi L ii CIIUCOOIIOCTi-f I Гц i! идет in piio.m'i< < i г и • l частоты сопровождаемый попеременным свечением индикаторов        ^к « да ’

Если прибор выполняет указанные операции, а па табло высвечивается цифра О». необходимо увеличить уровень входного сигнала или повернуть вправо ручку «       и на

жать кнопку • • >.

10 3 5 Установите разрешающую способность аналогично указаниям п 10 2 I

10 3 6. Ручкой ВРЕМЯ ИНД \стапонитс время ин тика ции, удобное для считывания пока ткни.

10 3 7. Прочтите значение измеренной частоты на табло прибора.

10.4. Измерение частоты НГ сигнала по входу В

10 4 1. Выполните требования подразд 9 1 н 10 1

10 4 2 Нажмите кнопку В при этом должны включиться подсветка кнопок В и НГ. засветиться индикатор «     *.

табло погаснуть, а индикатор ГАРМОНИКА циклически выев- шпать цифры от 1 до 10

10 4 3 Подсос шиите один конец кабеля непосредственно ко входу В. а второй — к выносному смесителю на требуемый диапазон частот в соответствии с табл 3 1 При использовании коаксиальною смесителя 2 24 5 018 подключите его непосредственно ко входу В. а измеряемый сигнал подайте кабелем на вход смесителя.

Из-за высокой чувствительности измерительною тракта В ди ГВ Н           I ,44 ГГп при \|            ою v in ни

ог 0.5 до I мВт ■ кровка усиления затруднена (узкая 3011а подстройки р. I й О >). В этом случае рекомеп-дуется непосре детвенио ко входу В подключить коаксиальный тенюа р !г (и ЗИП), а к нему — нсио. 1ЫН смеситель

• 10.4 4 Подайте па вход выносного смесителя измеряемый сигнал. При измерении сигнала с уровнем от I до 10 мВт подсоедините ко входу используемого смесителя аттеш атор (из ЗИП) в соответствии табл. 10.2

Тиб.пщЛ 10.2

Обозначение смесителя	О чаше, мм	Обозначение приме nMcvr.ro аттенюатора, паркиранка		Ослабление аттенюатора, дБ. ОрПСН!иронично
221501F	7/3.04	2 243948	«3 дБ»	3
		2 243.948-03	<10 дБ»	10
2245011 01	11x5,5	2 243 002 02	«3»	1—30
2 2G0I1	2	2 243 002 03	«4»	1-30

104.5. Поел подачи сигнала выполните цик. поиска и измерения ana.ioi пчно указанному в и. 10.3.4. По окончании цикл?, на табло должен появиться результат измерения с разрешающей способностью 1 Гц. а индикатор ГАРМОНИКА — индицировать помер гармоники, на которой происходит измерение.

Если известна полоса частот, в которой находится частота измеряемою сигнала, го после н жатия кнопки В нажмите кнопку ГАРМОНИКА и кнопку с цифрой ранной ее номеру. в соответствии с табл 3 2

Индикатор ГАРМОНИКА высветит цифру, равную номеру гармоники При ном цикл измерения становится короче и снижается вероятность ложных настроек.

П р и м • ч и «• и I Для нм.ночевия гармоники номер десять необходимо ло<TKHOiWTv.ibKo нкжвть кнопки ГАРМОНИКА и <0»

2 Пон ОКДЮЧ. ППн I IpMOilllK I II 2 М.ГлСНМЛЛЫТЫ I V| (. Mil. i-.ou irirn <• i:       0.1 мВ

Если при достаточном уровне входного chi пала прибор не выполняет измерение или pi ту. ыат измерения и индицируемый номер гармоники ко соответствуют табл 3.1, необходима уменьшить уровень входного сигнала и (или) применить для этой цели аттенюаторы согласно табл 10.2

10.4.6 Ус ановнте разрешающую способное л., как то указано в в. 10.2 4.

• 10.4 7 Ручкой ВРЕМЯ ИНД установите время индикации, удобное для считывания показаний

• 10.4 8. Прочтите значение н меренной частоты на табло прибора.

10.5. Измерение несущей частоты ИМ сигнала по входу Б

10.5.1 Выполните требования подразд. 9 1 и 10 1

• 10.5 2. Установите ручки «□»!!« QQ » в среднее положение.

10.Г Проверьте дна ГАЗОН пер. I Н генератора ВЧ Для угого последовательно нажмите кнопки <Д ». ТЕСТ к <3>. Н. табло должно появиться значение частоты генератора ВЧ Ручкой « CD установите начало диапазона (и (20 I) МГн Вращением мой ручки вправо установите конец диапазона ih=(40*.i) МГц. Верните р и среднее положение.

• 10.5.4 Нажмите последовательно кнопки Б и « Q >. при этом должна включиться подсветка кнопок а на табло появиться значение частоты Счет частоты сопровождается миганием индикатора с

• 10.5.5 Проверьте диапазон перестройки генератора СВЧ. Для этого вращением ручки ЕЗ вправо установите конец диапазона 1к (2000^2) МГц. вращением ручки влево установите начало диапазон?. Гн • (85±5) МГц

В случае, если ноказання табло отрицательное число, (индикация кулей слева си значащих цифр), вращением ручки вправо добейтесь получения 1н (85±5) МГц

При установке ручки в крайнее правое положение на табло може индицироваться показание 02070 МГц или частота от 1000 015 ю 1000 020 Гц В этом сл\чае необходимо поворачивать р\чк) влево до получения на табло Гк=(2ООО±2) МГц.

10 5 6. Соедините кабелем разъем ( ИНХР (на задней панели прибора) со входом для внешней синхронизации осциллографа, а разъем « ЕЗ > (на задней панели) со входом осциллографа.

10.5.7. Подайте на вход Б измеряемый сигнал. Уровень мощности в импульсе нс должен превышать I мВт. При измерении сигнала с уровнем мощности от 1 до 10 мВт измеряемый сигнал подайте через аттенюатор 2 243.948 03 (из ЗИП).

10.5.8 Медленным вращением ручки « □ » вправо добейтесь максимального отклонения стрелки ИНД. НАСТР При зашкаливании индикатора вращением ручки « [> >

тановнгс максимальное показание индикатора в пределах от Ю ДО Н)0 мкА Запомните значение частоты f , при кото ром происходит максимальное отк юненне стрелки Продолжайте вращение ручки ♦ Q в том же направлении н йтесь второю максимального отклонения стрелки, запомните значение частоты 1_а.

Определите разность частот I?—h Если эта разность на-одится в пределах от 40 до 80 МГц, то верните ручку в положение при котором на табло бу тс показание Г В чро-ивном случае продолжайте искать две частоты fi и f?, разнос ib которых будет находиться в указанных пределах осле /того верните ручку в положение, при котором на табло будет Bunin найденное шачение Ц.

Следует учесть, что частота iоператора СВЧ может принимать только дискретные значения, кратные 1 МГн Поэтому при вращении ручки « □ стрелка индикатора ИНД НЛСТР может принимать несколько фиксированных нии. т. с перемещаться скачками

Остf. i.iorpа м м ы напряженый

. при подкоде к нулевым Убиениям (пч высокая);

₃) Вблизи cm нулевых биении (пч низкая);

• 10.5 II При поддержании их чьей QD > нх.квых биений па табло iniAiiiuipycrcM результат измерения несущей частоты ИМ сигнала с разрешающей способностью I кГц При необходимое! и установите разрешающую способность, кик это указано и и. 10 2 4

10.5.12 Ручкой ВРГМЯ ИНД установите время индикации. удобное для считывания показаний.

10.5.13. Прочтите значение измеренной частоты на табло прибора.

Аб-.-олн-тилн погрешность при измерении несущей час тогы ИМ епимла, обусювлгинли norju-niHut ТЫО < ЩЧ1 пня in осциллографу Мел. зависит от длительности ралцонмнул1>со| н навыков in «агора В разд 3 лрпве ЖМ1.1 максимальном погрешность сличения для указанных интервилои длительностей ралиш1мпу.пьгоп График нтпгпмостп погрерностп Мел для промежуточны* Й --чсиии длительностей рацноимпульсив приведена па рис. 10.2

• 2 Измерение несу шей частоты ИМ сигнала при пли ТСЛЬНОСТМ " м              Од мкс может быть

ирополено бе осциллографа с помощью индикатора ИНН РАСТР пе м.мималыюм\ отклонению его стрел ни Пип этом мпиенм. ты.'.чи погрешность при номере-: и обуслоолсиная погрешностью сличения Мел СОСТАВИТ

ГИЮ кГц при 0.5 мкс<ти <1 мкс,

200 кГц при 1.0 мк< ти .10 мкс;

40 кГц при         тм >10 мкс

При длительности импульсов до 0.5 мкс измерение Проводится ТОЛЬКО С ПОМОЩЬЮ СХ1|11Л1О1роф |.

3. При вращении ручки «      показания на табло

изменяются и »<х следует считывать через 1—2 с после остановки прищепим ручки

График зависимости погрет пости сличения от хтительности радиоимпульса

• 10.6 I Выпашите требования подразд 9 I н 10.1

10 6 2 Выполните требования пп. 10.5.2. 10 5.3 и 10 5 6.

10 6 3 Нажмите последовательно кнопки В, < Q >, ГАРМОНИКА I». После этого на табло должно появиться значение частоты генератора СВЧ. счет частоты сопровождается миганием индикатор.! «     »

• 10.6.4. Проверьте диапазон перестройки генератора СВЧ Для этого вращением ручки « □ ■> вправо установите конец диапазона 1к (4205±5) МГц. вращением ручки влево установите начало диапазона in (1985+5) МГц

При установке ручки в крайнее правое положение на табло может ин чипироваться показание 130 МГц или частота от 1000 015 до 1000 020 Гц. В этом случае необходимо поворачивать ручку влево до получения на табло (к (1205-5) МГц Вращением ручки установите Гн= (1985±.5) МГц.

• 10.6.5. Исходя из ожидаемою значения измеряемой частоты. подключите ко входу В выносной смеси ль. как это указано в п 10.4.3.

• 10.6.6. (io табл. 3.2 определите номер гармоники гонора гора СВЧ. на которой предполагается проводить измерения, и после нажатия кнопок В, « □ », ГАРМОНИКА нажмите кнопке с цифрой, равной номеру этой гармоники.

Примечание. Дли включения гармоники номер десять необходим* нажать кнопки ГАРМОНИКА и «0»

10.6.7 Подайте на вход выносною смесителя измеряемый сигнал, как это указано в п. 10.4 4.

10 6 8. Медленно вращайте ручку < О » вправо В момент отклонения стрелки индикатора ИНД НАСТР не менее чем на 10 мкА вращение ручки прекра иге Настройку на максимальное отклонение стрелки нс проводите При зашкаливании стрелки с помощью внешнего аттенюатора или ручкой < о » установите показания 10—100 мкА Запомните значение бора.

• 10.6 9. Вращением ручки « □ занпс табло, которое ни 330 370 стоты 1|. После этого медленно поворачивайте ручку влево В момент отклонения стрелки индикатора нс менее чем на 10 мкА вращение ручки прекратите Настройку на максимальное отклонение стрелки нс проводите. Запомните значение частоты (-.- на табло прибора

Определите разность частот 1₂—( Ес н а разность находится в пределах от 256 до 290 МГц, то верните ручку в положение. при котором па табло будет показание 6 В противном случае продолжайте искать две частоты (, и (₂. разноси, которых будет находиться в указанных пределах

• 10.6 10 Нажмите кнопку « E3J >.

Вращением ручек « Q » н UJ добейтесь максимальною отклонения стрелки ИНД ПАСТР, которое должно быть нс менее 10 мкА          мальной амплитуды импульса на

экране осциллографа. Органами управления осциллографа добейтесь пульса на кагора и речкой «

Медленным вращением ручек « Q » и < нулевых биений внутри радиоимпульса (см рис этом на табло индицируется результат измерения несущей частоты ИМ сигнала с разрешающей способностью I кГц. При необходимости установите разрешающую способность, как это указано в п 10.2 4

Id 6. II Ручкой ВРЕМЯ ИНД установите Вр< цни, удобное для считывания показаний.

10.6.12 Прочтите значение измеренной частоты на табло прибора.

П г- мечання I Значение измеряемой частоты должно быть известно точностно до полосы частот, указанном о табл. 3.2

• 2  Гели нтмсрисмая частота находится в полосе частот двух соседних гармоник, то поиск необходимо 1ЦИНЮДНТ1 сначала но гармонике <. меньшим номером, . затем с большим номером

• 3 Если значение измеряемой частоты неизвестно, то поиск необходимо начинать с меньшего номера гармо НИКИ ПСИОЛЬЗУСМОЮ СМСС1ГСЛЙ (гибл, 3 I и 3 2).

• 4  И морение несущей частоты ИМ сигнала право-

ПНСЯ нрн получении МЛКСИМйЛЬИОЙ амплитуды огибз кицей радиоимпульса на экране оеппллографй. При зтон ио Iлбежлине ложных настроек, пытанных гармониками входной сигналы, необходимо ослабить вход ной с.п: нал аттенюатором до лети ниш. при которой амллнгул огибающей ИМ сигнала, ны шинная побоч пымн нас-ройками, умсньшпстся нс       ч- м в твя-трв

раза.

• 5 См npiiMi 'i.iiiun к подрлзд. 10 5

• 10.7. Измерение частоты ИМ сигнала по входу Б и В

при наличии девиации частоты в импульсе

• 10.7 1 Подготовьте прибор для измерения частоты ИМ сигнала в соответствии с подразд. 10.5 или 10.6 в зависимости от значения несущей частоты

• 10.7 2 При наличии девиации частоты в импульсе проводин я измерение среднего значения частоты.

Порядок нас громки на нулевые биения по осциллографу такой же. как в полразд. 10.5 или 10.6.

При вращении ручки < Ш > нулевые биения перемешаются по ширине импульса.

Прочитайте результат измерении среднего значения частоты на табло в момент, когда нулевые биения расположе ны посредине импульса.

• 10.7.3. При наличии девиации частоты в импульсе, не превышающей ±-10 МГц. возможно измерение девиации частоты в импульсе

Настройтесь на нулевые биения в начале импульса, когда изображение на экране осциллографа соответствует рис. 10.1.6).

Прочитайте и запомните показания (».

I lacI ройтесь на нулевые биения в конце импульса, когда 1Яображеннг и экране осциллографа соотнетствуст рис 10 I. 5).

Прочитайте н запомните показания (j.

• 10.7.4. Девиацию частоты в импульсе Мл опреде. ите но формуле

  (10 1)

AU«Ur-fi|.

10.8. Настройка источника ИМ сигнала на заданную частоту

10 8.1 Подготовьте прибор для работы в режиме измерения несущей частоты ИМ сигнала по входу Б или В в зависимости от <нзчения несущей в соответствии с подразд. 10 5 . или 10.6

• 10.8.2. Настройка источника ИМ сигнала на заданную -частоту, если длительность радиоимпульсов на уровень мощности в импульсе нс выходит за пределы, оговоренные в разд.

3. сводится к первоначальному измерению частоты источника ИМ сигнала

• 10.8.3. После этого изменяйте частот) источника в сторону нужной частоты настройки и вращением ручки « D > поддерживайте форму импульса и нулевые биения на экране осциллографа

• 10.8 4. При приближении частоты источника сигнала к [требуемой (в пре телах ±10 МГц) ручками « D * ¹¹ Ом1 » на табло прибора установите частоту, на которую необходимо настроиться. После этого источник сипьчл.т подстроите таким образом, чтобы на экране осциллограф i наблюдались нуле-[выс биения, аналогичные приведенным ни рис 10.1. 4) или на рис 10.1, 7).

10.9. Измерение абсолютной нестабильности частоты НГ сигнала за 15 минут

10 9 1 Подготовьте прибор для работы по входу А Б или В в зависимости от часто ы сигнала и измерьте начальное значение частоты, нестабильность которой необходимо определить.

10.9.2 Включите звуковую сшналнзащпо.

10 9 3. Нажмите последовательно кнопки ТЕСТ и <9», при этом ин икаюр ТЕСТ должен засветить цифру 9, а табло погасну ib Прибор переходит в режим измерения нестабильности частотn за 15 мин по формуле (3 3).

Счет текущей частоты проводится каждую минуту, что сопровождается кратковременным ( 0.5 с) звуковым сигналом

По истечении 15 мин на табло должен появиться результат измерений, сопровождаемым протяжным (-2 с) звуковым сигналом. Прочитайте результат измерения

После этого прибор переходит на очередной цикл изме рения нестабильности за 15 мин. сохраняя на табло прежний результат.

10 9 4 Процесс измерения нестабильности может быть прерван включение м любого другою режима работы прибора

10.10. Определение среднего значения ряда измерений

10 10 1 Подготовьте прибор для работы по входу А. Б пли В в режиме НГ или ИМ

10 10 2 Проведите измерение частоты исследуемого сигнала.

10 10 3 Включите звуковую сигнализацию.

10.10 4 Последовательно нажмите кнопки ТЕСТ н «8» На табло должно зафиксироваться начальное значение частоты.

Выберите количество едииичиых измерений. которые необходимо усреднить в виде 2 (к 1.2.. 9). и нажмите кнопку с цифрой, равной выбранному числу к

После этою индикатор ТЕСТ должен засветить цифру 8. табло погаснуть, а прибор перейти в режим измерения и усреднения

Каждое единичное намерение должно сопровождаться кратковременным звуковым сигналом и миганием индикаторов. а после выполнения набранного количества измерении и их усреднения на табло должен появиться результат, сопровождаемый протяжным звуковым сигналом. Прочитайте результат усреднения.

10.10 5. После выполнения первого цикла прибор перейдет на вто(ЮЙ цикл измерений с усреднением, сед и нс будет переведен в какой либо другой режим.

F0

10.11. Работа прибора в системе КОП

10.11.1 Прибор снабжен интерфейсом сопряжения с каналом общего пользования (КОП) по ГОСТ 26.003-80 Набор реализованных н приборе интерфейсных функций приведен в табл. 10.3.

Таблица 10.3

Обозначение функции	Наименование функции	Функциональные возможности
СИ1	Сон.кроннтацпя передачи источника	Все
СП!	Синхронпчаиин приема	Все
И5	Источник	Основной 1‘СТОЧНПК. пос тадователы1ыА опрос, режим «только передача*
П4	Приемник	Основной приемник
31	Запрос нл обслуживание	Все
ДМ0	Дистанционное местное управление	Нет
ОП0	Параллельный опрос	Нет
СБ!	Очистить устройство	Все
ЗГИ	Запуск устройства	Все
К0	Контроллер	Нет

10.112 Прибор реагирует на следующие универсальные и адресные команды по ГОСТ 26.003-80. СБА, ЗАП. СБУ, ОПО, ЗПО, НПМ, НПД

Реакция прибора на адресные команды СБЛ и ЗАП возможна лишь в состоянии СПАД ф нкций интерфейса П4.

Управление прибором основано на принципе передачи в прибор из системы КОП кодов, соответствующих каждой кнопке управления. Принцип управления прибором системой КОП аналогичен ручному управлению прибором Д ip управления прибором принята четырехбайтная снаема кодирования кнопок управления Коды кнопок приведены в табл. 10.4.

Обозначение кнопки управлении	Наименование режима
0	Цифра 0
1	—»— 1
2	—2
3	—»— 3
4	—»— 4
5	5
6	—G
7	—»— 7
8	8
9	—>- 9
А	Вход Л
Б	Вход В
В	Вход В
А	Контроль
нг	Режим НГ
□	Рс-жкм ИМ грубо
Ш	Режим ИМ точно
ч'1ц	• Разовый пуск пкл | Разовый пуск выкл
X 0J	Сброс-пуск Звуковая сигнализация включена
	Звуковая сигнализация 1 выключена
ГЛРМО-	Гармоника
ПИКА	генератора
10 пГц	Разрешающая способность
ТЕСТ	Режим «Тест»
+	Сложение
—	Вычитание
X	Умножение
•	Деление

Символ кнопки по ГОСТ 13052-74	Шестнадцатеричный код символа
	бант 1	байт 2	байт 3	байт 4
0	30
1	31
2	32
3	33
4	:и
5	35
6	30
7	37
8	38
9	39
А	41
В	42
V	56
С	43
CW	43	57
PSI	50	53	31
PS2	50	53	32
HAND	48	41	4Е	44
ALTO	41	55	54	4Г
R	52
Z1	5 Л	31
Z0	5А	30
HA	48	41
RE	52	45
T	54
4-	2В
—	2D
*	2Л
/	2F

I Для осуществления управления прибором из системы КОП необходимо:

выполнить адресацию (передать МАПДУП).

. коды управления в соответствии с табл 10 4; передать код ограничителя

Любое частичное изменение режима (программы) следует 1ПОЛНЯИ И', чем iio.jioii. про: рамчнрования прибора

10.11.3 Адресация прибора

Перед эксплуатацией прибора в системе КОП ему* дол-Жен быть присвоен единственный адрес с помощью переключателей АО—А4. расположенных на задней панели прибора, в соответствии с табл 105

111 стнллнатеричний код

Положение переключателей

L_

Номер

....	А4	АЗ	А2	Л1 ло		«МАП	МАИ
ipnuopo
[о	0	0	1 0	0	0	20	40
1	0	0	0	0	1	21	41
2	и	0	0	1	0	22	42
3	0	0	0	1	1	23	43
4	0	0	1	0	0	24	44
5	0	0	1	0	1	25	45
6	0	0	1	1	0	26	46
7	0	0	1	1	1	27	47
8	0	1	0	0	0	28	48
9	0	1	0	0	1	29	49
10	0	1	0	1	0	2А	4А
II	л	1	0	1	1	2В	4 В
12	0	1	1	0	0	2С	4С
13	и	1	1	0	1	2D	4D
И	о	1	1	1	0	2Е	4Е
18	0	1	1	1	1	2F	4F
16	1	о	0	л	1)	30	50
17	1	0	0	0	1	3J	51
18	1	0	0	1	1)	32	52
19	1	0	0	1	1	33	53
20	1	0	1	0	0	34	54
21	1	0	1	0	1	35	55
22	1	0	1	1	0	36	56
23	1	0	1	1	1	37	57
24	1	1	0	0	0	38	58
25	1	1	0	0	1	39	59
26	1	1	0	1	0	ЗА	5А
27	1	1	0	1	1	ЗВ	5В
28	1	1	1	0	0	зс	5С
29	1	1	1	0	1	3D	5D
30	1	1	1	1	0	ЗЕ	5Е

«Рн меч :i II НЯ I в системе КОП ззнрсшпотся НСПОЛ1 чоцмть приборы С OJIlildKOUUMII J ipecOMII.

• 2 В системе КОП запрещается использовать ном-прибора .31 (включены все пять переключателей АО А4), так как этот адрес соответствует кодам комлнц ЖЖ «ли НПД

• 3 МАП — адрес па прием МАИ — адрес на пер. дочу

10 II 4. Пример программирования.

Пусть необходимо включить прибор в режим однократно го измерения частоты во входу Л со звуковой индикацией и внешним запуском Для этого используется последователь кость сообщений, приведенная в табл. 10.6.

Таблица 10.6

Дистанционное сообщен не	Сигнал УП	Код шест-надиатернчный	Примечание
Коман ia НИМ	Да	3F	Снятие предыдущей адресации
Команда СБУ	До	14	Прекращение предыдущего измерения
Адрес МАП	Да	От 20 до ЗЕ	Адресация прибора
БТД Н	Нет	48	Разовый пуск
БТД Л	Нет	41	То же
БТД   N	Нет	4Е	—г»
БТД D	Нет	44	— »F—
БТД Пробел	Нет	20	Разделитель
БТД ZI	Нет	5Л	Включение звукоиой сигнализации
БТД    1	Нет	31	То же
БТД Пробел	Пет	20	Разделитель
БТД Л	Нет	41	Чистота по плоду А
БТД ПС	Нет	0А	Ограничитель «11еревод строки»
Команда ЗАП	Да	08	Запуск адрссо-паяногп прибора
Команда НИМ	Да	3F	Снятие адресации

10 II 5 Передача данных из прибора.

Прибор имеет возможность передачи в систему КОП результатов измерений и байта состояния БСТ при последова тельном опросе. Для вывода из прибора результатов нзмере кин необходимо выполнить адресацию прибора на передачу и снял» сигнал У11. Адресация прибора на передачу вы по. ияется аналогично адресации на прием в соответствии < табл. 10 5 Примеры выводимых из прибора результатов изме рений приведены в табл. 10.7.

Дистанционное сообщение Символы по ГОСТ 13052-7-1

Примечание ВК—символ «яолпрм каретки», ПС—«перевод строки». “ инод байта состояния БСТ из прибора производится в яннн СПСА функции И5.

>ды БСТ и соответствующее им состояние прибора пределы в табл. 10.8

Таблица 10 8

Результат измерения готов для передачи

Ошибки и лрограммнроваини прибора (принятые сообщения не соответствуют кодам кнопок)

10.11.6 Работа прибора в режиме «Только передача

Режим <Только передача* используется в системах КОП, работающих без контроллера. Примером такой системы может быть вывод измерительной информации из прибора на регистрирующее устройство, которое работает в режиме «Только прием».

Для включения прибора в режим постоянного вывода информации необходимо включить переключатель ТПД (на задней панели).

Адресацию в этом режиме выполнять не нужно.

10.11.7. Запрос на обслуживание.

Сигнал 30 выдается прибором после каждого законченного измерения, если для начала измерения использовалась команда ЗАП Снимается сигнал 30 при проведении последовательного опроса после вывода БСТ

10.118. Особенности работы прибора в режиме измерения частоты.

Ручки на передней панели ВРЕМЯ ИНД. « > », * Q ». « ш » не имеют управления по КОП

Быстродействие прибора п составе системы с КОИ определяется временем обработки входною сигнала Для макси мальвою быстродействия необходимо остановить ручк\ ВРЕМЯ ИНД в крайнее ЛСВОв положение. а при измерена но пходу В — использовать фиксированные гармоники согласно табл. 3.2.

Во избежание нерп рузки входною смесителя прибора исключения ложных настроек рекомендуется устанавливать уровень входного сигнала минимальным согласно п. 3.2 п использовать фиксированные гармоники (измерение но нхо ду В). При этом можно использовать аттенюаторы из ЗИП прибора.

I в процессе и r.'t-pei hi- уСТаНОВЕВ миниva.TbiHU О \ ров ня входного сигнала затруднена, необходимо установить ручку < С> * в такое положение, при котором будет обеспс чнваться измерение во всем диапазоне измеряемых частот

10.12. Работа прибора в калькуляторном режиме

• 10.12.1. Прибор имеет программу, позволяющую выпот нить арифметическую операцию сложения (кнопка « | •-) вы читания (•-—»), умножения «X») или деления («-₽->) с ре зу. штатом измерения, индицируемым на табло, и целым числом (константой).

• 10.12.2. После получения па табло результата измерения с которым необходимо выполнить арифметическую операцию нажмите соответствующую кнопку операции.

На индикаторе тестов должен загореться символ « свидетельствующий о переводе прибора в калькуляторный режим, а табло погаснуть

10.12.3 Нажатием кнопок введите нужное число В зависимости от разрядности вводимого числа в старшие неза полненные разряды предварительно занесите нуль нажатием кнопки «0>, число нажатий кнопки должно равняться числ\ незаполненных старших разрядов.

10 12 4 Повторно нажмите знак операции На индикаторе тестов должен загореться символ •»£•» . свидетельствующий о выполнении операции, а на табло — появился ее результат

Примечания 1 При переполнении разрядов ня табло появляются различные беспорядочные символы

2 Если результат лтрниитсльпле число, то слепа oi значащих разрядов высвечиваются н\лп

3. Арифметические операции выполняются только » целыми числами. результат операции - целое число

• 4 С каждым результатом измерения можно ныне пить только одно арифметическое действие

10.13. Работа с прибором в режиме кодирования показаний

• 10.13.1 Порядок включения прибора н режим кодирования показаний, при необходимости, потребитель должен согласовать с изготовителем.

II. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Ремонт прибора должен производиться лицами, имеющими специальную подготовку и опит работы по ремонту аналогичной аппаратуры

11.1. Меры безопасности

1111. К ремонтным работам допускаются лица, прошедшие инструктаж по технике безопасности П| и работе с электро- и радиоизмсрительными приборами.

• 11.1.2. При работе с прибором, включенным для проведения ремонта отдельных узлов и блоков необходимо принимать меры предосторожности < учетом с к хукнинх особенностей:

при выключенном тумблере сети и при включенной вилке шпура питания на контактах сетевою фильтра, контактах тумблера сети па передней панели, на контактах переключателя ТЕРМОСТАТ и на выводах обмоток трансформатора питания кварцевого генератора в положении переключателя ТЕРМОСТАТ ВКЛ имеется напряжение сети

при включенном тумблере сети на контактах кнопок переключения сети на задней панели, на выводах обмоток трансформаторов блока питания, на контактах сетевого фильтра, на контактах переключателя ТЕРМОСТАТ и на контактах тумблера сети на передней панели имеется напряжение сети.

• 11.1.3. Перед включением прибора в двухпроводную сеть прибор должен быть заземлен с помощью клеммы защитного заземления.

11.2. Порядок разборки прибора

• 11.2.1 Для доступа внутрь прибора при ею профилактическом осмотре и ремонте необходимо вывинтить винты, крепящие верхнюю и нижнюю крышки, и спять крышки

1122 Д. я разборки кварцевого генератора необходимо: вывинтить винты, крепящие генератор к Шасси блока пи танпя. и извлечь генератор из прибора;

снять кры1нк\ генератора;

для доступа к кварцевому резонатору и элементам коррекции частоты вывинтить впиты н о новации генератора, сиять стягивающие хомуты, вскрыть тепловой экран;

вывинтить винты н крышке подогревателя, сиять крышк\

• 11.2 3. Д in разборки генератора синхронизированного необходимо:

отсоединить все кабели, подсоединенные к генератору; вывинтить винты крепления генератора к шасси;

извлечь генератор из прибора.

вывинтить винты крепления усилителя ФЛПЧ и снять его

112 4. Д. я снятия блока питания необходим

отсоединить от блока питания разъемы питания высокочастотные кабели, блок нагрузок:

вывинтить винты крепления блока питания к боковым стенкам прибора;

извлечь блок питания из прибора.

• 11.3. Характерные неисправности и методы их устранения

113.1. Прибор состоит из отдельных узлов и блоков, имеющих определенное функциональное назначение. Поэтому при ремонте прежде всего необходимо определить. в каком блоке или узле имеет место неисправность, после чего отыскать неисправную цепь, а затем неисправный элемент После замены вышедших из строя элементов места их паек должны быть подвергнуты влагозашнте путем двукратного покрытия лаком У Р-231

• 113.2 Лицам, приступающим к ремонту, необходимо ознакомился с принципом действия и работой прибора, а также с назначением и работой отдельных сю узлов и блоков

При обнаружении неисправностей рекомендуется проверять работу отле ьпых узлов и блоков прибора, пользуясь таблицей тестов, электрической принципиальной схемой, таблицами режимов и осциллограммами напряжении, приведенными в приложениях 2 и 3.

11.33 Прибор из любого режима переводится в режим ТЕСТ.

Перечень тестов. и.\ назначение и порядок нажатия кнопок для их включения приведены в табл. 11 1.

88

Порядок включения (нажимаемые кнопки)	Показание индикатора 7 ЕСТ	На качение теста	Порядок проверки и признаки выполнения теста
<Г». ТЕСТ <2>	2	Контроль промежуточной частоты при изменении по входу Б п режиме НГ	тл!\момсн1 ”'СЧ->йки на измеряемую чзс-ив табло должна индицироваться про-' Чаггота ” '’Релфах от 20 до
<ь>. < Q		Конц иль гснспатора СВЧ по входу Б в режиме ИМ > входного сигнала)	На табло должна индинпроватьса часто- "ВЧ кратная 1 МГц; при врлщепнн ручки < Q > показания табло должны быть: м нчмзльчое — нс белее .'0 М. ц максимально—не более 2003 МГц
<В>. ТЕСТ, «1>	1	Контроль генератора СВЧ при измерении ч тоты по яхпду В в режиме НГ	В момент Настройки на измеряем}ю частот} па табло должна индицироваться час-•гераторз, кратная 1 МГц -их. литься в пре.елох от !8G0 до 4МО МГц
«В>. ТЕСТ «2>	л	Контроль Пром-ж \ТОЧНОЙ частоты при n.'iMcpcHHii частоты по входу В а режиме Н.	В момент нас          намеряемою час тоту им табло должна ннлициронаться про-Ул^Т0ЧН,’,м Ч;,стота п пр           20 до ‘V .МГц
«В*, < П ГАРМОНИКА. «Ь. *7Г —-------------------	8 1	Контроль частоты генератора СВЧ при измерении частоты по и код -. В в режиме ИМ (без входного сиг нала)	На табло л лжнл нпдицпроплтьгя частота генератора. кратная 1 МГц. при врашении >учхн < Q» показания т бло должны быть: м чтмальние - не более 1990 МГц. максимальное нс менее 4200 МГц
А 1		Контроль    исправности всех светодиодных пндика-гопов па пгрелней панели	См и 10 19

Наименование неисправности, внешнее проявление II дополни тельные признаки	Вероятная причина неисправности	Метод устранения
3 При включении гум блсра СЕТЬ прибор нс осуществляет контроля индикаторного табло (по очередное заснечпнаннг цифр ьо исех разрядах от 0 до 9)	Неисправен один пз узлов устройство иычиелн-тельное    VHpan.THiomee 3035.008 устройство ТЙПОМНН.ТЮ-шее    программируемое 3 065 019; устронство запомни;» ющес оперативное 3.065.024	Проверить. неисправность устранить
4 Отсутствует стаби- 1 ti з 111 --она иное напряжение 1 12 В, 0.1 А или нарушен? стабилизация	В блоке стлбнлизато рои напряжения 3.233 090 пишет п:< строя одни из выпрямительных ДИОДОВ Д1. Д2. ДЗ. Д4 пробит фильтрующий конденсатор С2 или С7. пробит регулирующий транзистор TI на задней напели неисправен транзистор Т2. Т5. Тб или микросхема MCI	Проверить исправность элементов Проверить режимы транзисторов и микросхемы по постоянному гоку    Неисправный элемент заменит) . Напряженно установить резистором RI5
5 Отсутствует стабн-лнэпровлнпос напряжение 5 В 0.7 А пли нарушен? стабилизация	В блоке стабилизаторов напряжения    32.33 090 вышел пл строя один на выпрямительных диодов Л1.      (1 2 <'87 045). пробит    фильтрующий конденсатор С1 нлн СВ; пробит   регулирующий транзистор Т2 ни задней панели; неисправен транзистор Т1. ТЗ. Т4. Т7 или микросхема МС'2	Проверить неправ иоегь элементов П|К»-верить режимы транзисторов по постоянном*. теку Неисправный элемент заменит!. Напряжение установить резистором R13
6 Отсутствует сглбн лизированное напряжение минус 15 В, 0.35 А или нарушена стабилизация	В блоке стабилизаторов напряжения 3233091 ПЫН1С.-1 ИЗ с рОЯ 0.41111 из выпрямительных диолов Д5. Д6 (о 2 (>87 045). пробит   регулирующий	Проверить неправ кость элементов Проверить режимы тр;*н lllCIOpOB н мнкросхс мы ПО ПОСТОЯННОМУ юку    Неисправный

Наименование испспрзи пости, внешнее про-явление н дополни-	Вероятная npii4iin;i неисправности	Метод устранения
тельные признаки

транзистор 17 на .задней панели.

пробит филы реющий конденсатор С! или С6, неисправен транзистор TI, Т-< Т5. ТО и .hi микросхема MCI

В стабилизаторе из пряжеппп 3 233092 вышел из строя один из выпрямительных анодов аз. Д4. ж лб.

пробит регулирующий транзистор T9 на задней панели прибора: пробит фильтрующий конденсатор С2 или С5: неисправен транзистор TI. Т2. ТЗ, Т4 пли микросхем л МС|

В блоке стабилизаторов напряжения 3 2.33 093 вышел из строя один из выпрямительных диодов ДЗ. Д4 (в 2 087 045); пробит регулирующий транзистор Тб ни задней ламели прибора.

пробит фильтрующий конденсатор С.2 или С8; неисправен транзистор Т2. Т4, Тб. Т8 или мик роехсмл МС2

В блоке стабилизаторов напряжении 3 233 093 ИЮбпг О/.НИ КЗ IЫЦ.-гМ тельны- диодов Л1. Д2 (в 2087045): пробит регулпрующип трап icrop Т5 по л. дней лине и прибора

иробигт фильтрующий конденсатор Cl или С7. неисправен транзистор Tl Т-3, То Т7 пли мпь о<.*м MCI

*.1емснт заменить На пряжение установить резистором RI5

Проверить неправ ность элементов Про-верить режимы транзисторов и микросхемы по постоянному току Неисправный /Лемей I заменить. На пряжение установить резистором R8

Проверить исправность ’Дементов Проверить режимы транзисторов и микросхемы по постоянному току НенспрапнЫЙ злемект заменить На-ыкеняе УСтаноннть резистором RI3

Проверить исправность элементов Проверить режимы -рай зпетороп и мнкросхе мы по постоянному току Неисправный злемент заменить Н. пряжелге установить резистором R15

Нанменопаппе неисправности, внешнее проявление и дополнительнее прпинаки

В блоке стабнлизато тов напряжения 3.233094 пробит одни ил ныпря мительных диодон Д1 2

пробит фильтрующий конденсатор (.1 или С7 пробит регулирующий транзистор Т10 па задней панели,

неисправен транзистор Т1 ТЗ Т5 п.1н микросхема МС1

В блоке стабилизаторов напряжения 3.233 094 пробит выпрямительный диод ЛЗ или Д4; пробит конденсатор фкль три С2 пли С8.

и | юбнт    регул пру ющн й

гранзпегор TI! на за. ней панели;

неиспрлпсн транзистор Т2 Т4 TG иди микросхема Ml 2

В блоке стабилизаторов напряжения 3 233 095 пробит вы 11 рямнтельный шод Л пли .12 (и 2087 045).

пробит конд с и с а т о р фильтра С.1 или С7; неисправен транзистор ТЗ на задней панели; неисправны транзисторы Т1 ТЗ. Тб или микросхема МС1

В блоке стабилизаторов напряжения 3 233 095 пробе.• выпрямительный ДИОЛ Л1 или Л 2 (а 2 087 045);

пробит регулирующий транзистор Т4 на задней панели;

Проверить нСпраа-цост1 элементов. Про аирнть режимы трлн П1г:о|И)й и микросимы по постоянному току. Неисправный -лемгнт чзменить Н пряжение устан< нвп еэнстором R15

Прове} игь исправность -лсмеигов Пропер ни» режимы трап .HtciopoR и микросхемы по постоянном гоку Неисправный мемент заменить Напряжение установить 'лелнетоьом R18

Проверить неправ-ш с t. элементов Про верить режимы гран эпсторов и микросхемы Н справный элемент заменить. Напряжение уСТгИОВИГЬ резистором R16

Проверить исправность лемонтов Проверить режимы трин-iitc-opoii и микросхемы по постоянному току Проверить стабилизатор на и ряжении 4 12 В Ненсл-

[именование неиснран- ' НОГТИ, UMCIUHCI! про-ЯВ. сь ;е I дополпн тельные ПрНТНЯКН

Вероятная причини неисправности

И Одновременно от-утствуют стабилнэмро энные н пряжения

+ 5 В. II А.

4-5 В 0.7 А:

, -5.2 В: 0.6 А

• 15 При нзжатин кнои-М < 'ft* » не горят все вгменты одного индика-Еф>

• 16 При нлжатии кнопки « *ft* » не горит какой-либо сегмент н одном из индикаторов

• 17 При нажатии кног

кя           загораются

не псе сегменты в нескольких индикаторах пробит нац lCHCinop С2 или С8;

Нслснрпвен транзистор Т2 Т4. Т ■. Т7 ил» мнк >с «емэ МС2;

не поступает напряженке 12 В с блока стабплпзл троп 3 233 093

Неисправен стабилизатор 12 В: 0.1 А в блоке стабилизаторов 3 2Х< 093

Bmi                 |

ный ключ данного ннди каторз (микросхемы MCI. МС4—МС6) блока индикации 3 045 018

Неисправен индикатор Н.-т -лектрнческого »• и-т а кт а меж;;} вы иодо м пнлпкатора и печатной платой блок? индикации 3 045 018 на передней панели

Обрыв ир<11< линков И> пл Адрес I Адрес 2. А 1-рес 4. Адрес 8 к код 1 код 2. кол 4 ко. 8 между блоком индикации 3 И* 018 и интерфейсом индикации 3 049 029 равный ссмент заменить Напряжение ус Тйношгп. резистором PI4

Проверить стабилизатор 12 В; 0.1 А в '233 090) Неисп-равнос.'ъ устранить

Проверил-, неисправную микросхему к-менять.

П|к •верить. немо поп иый индикатор вменить. Проверить качество (Мик выво дов индикаторов Г1рн необходимости пропаять

Провери* i> сказанные цепи, обрыв устранить

18 Пробор НС пт-'Пр мнмзет нажатие овон из кнопок, свете тол Л1 интерфейс?. нн tiiK.iiiiii; ори нажатии только ЭГОН кнопки нс горит

Проверить, неисправный микропере* к (юч.:тель заменить

19 Прибор нс

>ует h:i вращение ■ ••. чьи

1РЕМЯ ИНД

Обрыв продолов пели резистора Г?2 на передней панели

Выше.** I j гро < РС..Ц-то| 1(2

Проверить подпайку проводов связи. Обрыв устранить. Проверить резистор Н2 Неисправный ре-чисгор заменить

Наименование неисирлв-пости, внешнее про-явление и дополнительные признаки

20. При нажатой кнопке «CQ > прибор не осуществляет знукс-воА сигнализации

2! Индикатор « дод > не горит; при иажагнн кнопки < 4»' » индикатор горит

22. В режиме «В>.

* Q • индикатор «дал > не горит, при нажатии кнопки «    » ннлнка-

Ненсправны микросхемы MCI2. МС85 или транзисторы TI Т2. ТЗ интерфейса индикации 3 049 029 Неисправен элемент Гр]

Вышла ил строя микросхема МС9 счетчика 3 056016

Вышел из строя транзистор Т2 в счетчике числа М 3 056 015

Наименование испсправ ности, внешнее про-нплеиис и пополни тельные признаки

• 26 При включенном триборс о"срс’и « г с. -ал частотой 5 МГц квар Левого генератора

• 27 Частота выходного ргнала кварцевого гене штора значительно отлн 10стся от номинального начеипя

• 28 Напряжение выхол-Юго сю нала кварцевого енсратора меньше коми шльного значения

• 29  Генератор про ре юетсм более двух часов

I 30 При подключенном источнике питания и входиом сигнале 5 МГц отсутствует сигнал на выходе фильтра кварце-вою

Выше; из стром кн:ц гцпый генератор Вышел 13 строя стабилитрон /14 гл л одни из транзнсто ров кварцевого генерато Р»

Нс ботпет схема ш доггенн термостата

Вышел из строп эле мент коррекции частоты

Вышет из строя стабилитрон /14 пли олин из транзисторов кварцевого генератора

Вышел пз строя лат чнк температуры RI .влрисвого генератора Вышел из строя О Ц1Н ил транзисторов или микросхема схемы подогрева кварцевого генератора

Вышел из строя транзистор входного усилителя или одни из трлн-энсторов выходного кас кадл Обрыв дросселя Др1 и Др2.

Проверит!, режимы транзисторов по по стоянием' току, не-исправный заменить

Проверить исправность схемы подо» рева. датчика темнера-гуры. элементов кор реки и Неисправный элемент заменить

Проверить режимы транзисторов по постоянному току неисправный заменить

Проверить неправ ность датчика температуры (ММТ-1). Проверит!, режимы по постоянному току пшнзистопов и микросхемы Неисправный элемент заменить

Проверит!, режимы транзисторов по постоянном току не исправный элемент »а меннть Проверить справность элементов Др! Др2 Неисправный элемент »пме-ннть

11 3.6 При                         .дин Я          НИН Г|

бори (более одного юдо) может создаться нотоженис. при котором уход часто ы кнарцсиою генератора не \ лается выбрать с помощью коррекюрэ II лом случае подетронь* частоты квирпевого генератора и рощ i in с подбором и заме ной дросселя Др| кварцевою rcwpaiupii.

Для этою необходимо:

по истечении времени установления рабочею режима, равного дну м часам, измерить частоту кварцевого генератора прп крайних положениях корректора (i_b f₃) по методике, указанной и и 13.4.7. н установить его в такое положение, при котором частота генератора I будет равняться среднему значению н маренных частот

f ''₂^Ь;                     (111)

выключить прибор н извлечь из него кварцевый генератор (л 112.2),

заменить дроссель Др1, который находится внутри подо грсватсля, при этом следует учитывать, что увеличение ни дуктипности приводит к уменьшению частоты генератора и наоборот, а нзменешв величины ниЛуктнпностн цюсссля ii.i 1 мкГц изменяет частоту генератора при рис» па (3—5) 10

собрать кварцевый генератор, подключить сю к прибору и прогреть d течение двух часов:

проверить возможное и» установки частоты генератора с norpeiпиостыо по частоте в пределах ^1-10 ⁸ ио методню указанной в п. 13.4.7;

при необходимости провести повторно операцию подбор; дросселя Др 1 кварцевого генератора;

полностью восстановить прибор, прогреть кварцевый генератор в течение двух часов и с помощью корректора (и задней панели) установить его частот) с погрешностью в ирг делах ±110 ".

11.3.7. при за'.ки - CMI           АНОДОВ В ВЫНОСНЫХ СМС

ентелях из-за разброса параметров диодов может случиться что прибор не обеспечивает работоспособность при мини мальном уровне мощности входного сигнала

В этом случае необходимо провести подрегулировку про граммпрованиого смещения, подаваемого на смесительный диох

При замене диола:

в смес» и н L 21   18 под тройка смещения проводится па

3. -1 и 5 ьчрмпниь • i t ’.. поте Г). 11 п 18 II ц резистором R20 R18 и R16 бк I автомат hi i 2.1        хм и щ к гневно:

в с v ее и те ле 2.213 011-01 подстройка с’нщсшя проводится на о тармоннкс на частоте 21 ГГц резне юром R1 >;

в смесителе 2.245.011 подстройка смешения проводится на 7. 8. 9. 10 Ht| моникс in частоте 28. 32. 36 и 37.5 ГГц резисто-|ром R14. Rll. RIO, R9 сося вето пенно.

Порт юк Устинов».и I мс киши следующий:

выключите прибор, снимите боковые и верхнюю крышки; контакт Э2 М1Ч\ 2.031 017 соедините со входом oci ил-дографа.

контрольную нику КТI устройства решающею .3 031.001 ■соедините с входом синхронизации осциллографа;

включите (с помощью шипа) микропереключатель В1 на Устройстве решающем 3.031 001.

К смените диод в смесителе;

включите прибор, подготовьте его к измерению в соответствии с подразд. 10.4 на фиксированной гармонике и подайте па вход смесителя сигнал минимального уровня па частотах, указанных выше.

вращая ось соответствующего резистора блока автоматики. (обейтесь максимальной амплитуды откликов ПЧ на экране осциллографа (см. Приложение 3. рис 3).

восстановите прибор и проверьте работоспособность по при минимальном уровне входного chi нала;

закройте прибор.

К      12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

12.1. Общие указания

12 11 Техническое обслуживание прибора проводится с целью обеспечения шо постоянной исправности и готовности к испо 1ьзованию.

12 1 2 При проведении технического обслуживания необ-[юдимо соблюдать меры безопасности, указанные в разделе 8

• 12.1.3. Техническое обслуживание включает в себя: осмотр внешнего состояния прибора;

проверку комплектности и состояния ЗИП проверку общей работоспособности; устранение выявленных недостатков.

проверку правильности ведения формуляра

12.2. Порядок технического обслуживания

• 12.2.1. Техническое обслуживание проводят не реже одного раза п гоя или перед постановкой прибора па хранение. Рабелы. связанные со вскрытием прибора, необходимо проводить перед его периодической поверкой.

12 2.2. При внешнем осмотре проверяют отсутствие механических повреждений, целость стекла табло и кнопок управления, состояние надписей, крспртсние переключателей и тумблеров, плавность их действия и четкость фиксации, креп ленис и чистоту разъемов, состояние покрытий, исправность сетевого шнура питания.

12 2 3 Комплектность н состояние ЗИП проверяют путем сличения наличною комплекта с приведенным в формуляре проверкой исправности соединительных кабелей, смесителей переходов и т. д.

12 24 Работоспособность прибора проверяют в режиме самоконтроля в соответствии с подразд. 10.1.

• 12.2.5. Правильность ведения формуляра проверяют путем просмотра записей в нем. которые выполнены в процессе эксплуатации и хранения прибора.

13. ПОВЕРКА ПРИБОРА

Настоящий раздел распространяется на частотомеры элск тронно-счетные 43-66 и устанавливает методику их первичной и периодической поверок.

Рекомендуемый межповерочный интервал периодической поверки — 12 месяцев.

13.1. Операции и средства поверки

• 13.1 1 При проведении поверки должны быть выполнены следующие операции и применены средства поверки, указанные в табл. 13 1.

Таблица 131

Номер пункта раздела поверки	Наименование операций, производимых при поверке	Проьеря г мыс отметки	Допускаемые значения погрешностей или предельные значения определяемых параметром	Среде тва поверки
				8 з О. й хз с с я
134 1 13.4 2 1343 13 4 4	Внешний осмотр Ош • ' • ! ше Проверка режима первичного вклю чеипя (п 320) Проверка свето* индикаторов н звуковой согнали займи Проверка само контроля и разре тающей способ* НССТИ (т 3 13. 3 14)	5000 кГц	1 ед. счета

Номер пункта раздела поверки	Наименование операций, про-изподнмых при поверке	Проверяемые отметки	Допускаемые значения погрешностей или предельные значения определяемых параметров	Средства поверки
				А 3 с 3 о. с ■g S	я-“ ’Ь О G 3 Я 1- =
13 4 5	Проверка и мере-	10. 100.	МиННМ 1.11.НЫЙ		ГЗ-110.
	ния прибором час-	500 Гц	уровень вход-		Г 4 107,
	•оты в режиме	1. ю,	Hciro с и шал а		Г1 76А
	НГ (п 3 1)	100 кГц.	0,05 В по пхо-		Г4 79.
		1. 50 н	ДУ А.		Г4-80.
		120 МГц по	0.02 мВ по		Г4-82.
		входу Л,	пхо.ц Б.		Г4-83.
		0.12 1 и	3'2 мВт (2.0—		Г4-Ю9.
		2 ГГц но	12 4 ГГц).		Г4 108,
		входу Б;	0.05 мВт (12 4-		Г4 155.
		2. 4, 6. 10.	25 95 ГГц).		Г4 156,
		12. 14, 18.	0.1 мВт (25.95-		ВЗ-48
		22. 26. 30.	37.5 ГГц)		ВЗ-52 1.
		34 и 37.5 ГГц	но входу В		М3 51.
		по входу В			МЗ-52. M3-53
13 4 6	Проверка из мере	100 МГц	М ннмлльный		Г4 107,
	пня прибором не*	по входу Б.	уровень mi щ-		Г4-156,
	сущей частоты в	37,5 Г Гц	кости в им-		М3 51.
	режиме ИМ	по входу В	пульсе		CI-65A.
	(п 35)		1)1 мВ по входу Б.		M3-53
			0.2 мВт по ВХОДУ В форма импуль-
			са — меандр
	Определение метрологических параметров
13 4.7,	Определение от но-	5 МГц	±5-10 ’	Ста нд	47-12.
1348	снтельноЛ погрет*		за 12 мес	СЧВ	43-54
	пости по частоте			74
	и подстройка час-			или
	тоты кварцевого			Ч! 69
	генератора		*1 10 *	или
134.9	39. 3 10) Проверка состав-	100 МГц	±1 ел счета	41-50	46 31
	ляющей погрешно-	но входу А			н
	сти счета (л 3 4)	4(4) МГц			46-2
		пн входу Б			или
		130 МГц по входу В			46 71

Помер пункта раздела поверки	HuilMVBOiiaUnC (HicpaiBiM. производимых Л|Н поверке	Г1| пперя смые от истки	_ - Липусклсмыс    Сггтстпа значения по     шжеркп ГрСШНОСТОЙ 11.111 пределы! ые         1 с д значения oiipe 8 а ? п ел немых г.1’амстроп    с =   = и ж
13 4 10	11ровс|»ка погрет--К.СТН II IMCpCIIIfH и-сущей частоты И М с in нал. (и. 3 8)	400 МГц по плоду Б. |.»<’ МГц но входу В	100 кГц iifiii Тн -0.3 мес. 50 кГц при V и - 1 мкс 10 кГц при Ги 10 мкс		”4 107. ЛГ56. ‘13 54 с •-13Ч 72. Cl G5A

Примечании I Вмо то \катанных в таблице средни новс-ркн разрешается ирнмеппп. другие аналогичные измерительный приборы. (А-спечивакнцне измерение соотвстстпумнцпх параметров с любуемой точностью.

2. Вее средства поверки уолжны быть испришш н поверены в установленном порядке-

• 13.1 2 При проведении поверки должны применяться средства поверки, приведенные в габл. 13 2

Тиблица 132

• 13.2. Требования безопасности

  • 13.2.1 При проведении поверки должны быть соблюдены требования безопасности, указанные в разд. 8.

• 13.3. Условия поверки и подготовка к ней

• 13.3.1. При проведении поверки должны быть соблюдены следующие условия

температура окружающего воздуха. К, (^fC) 293 *5 (20±5);

относительная влажность воздуха, %  30—80,

атмосферное давление. кПа (мм рт. ст.) 8-1 — 106 (630—795).

частота питающей сети, Гц. 50±0.5;

напряжение питающей сети. В 220^-4.4. коэффициент гармоник напряжения питающей сети. %. до 5

Питающая сеть не должна иметь резких скачков напряжения. Рядом с рабочим местом не должно быть источников сильных магнитных и электрических полей, вибрации и тряски.

Примечание Допускается проводить поверку в реально существующих условиях. отличных пт приведенных, сели они нс выходят за пределы рабочих условий эксплуатации для поверяемого прибора п КПА. применяемой для поверки

• 13.3.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

проверьте наличие технической документации;

разместите прибор на рабочем месте, обеспечив при этом удобство работы и исключив попадание на прибор прямых солнечных лучей

• 13.4. Проведение поверки

Внешний осмотр

• 13.4.1. При внешнем осмотре должно быть установлено соответствие прибора следующим требованиям:

наличие и прочность крепления органов управления, чет кость фиксации и положения, плавное ь вращения ручек органов настройки;

исправность соединительных кабелей, разъемов, переходов;

отсутствие дефектов лакокрасочных покрытий и четкость маркировок.

Приборы, у которых выявлены дефекты, бракуйте и от-правляйте в ремонт

Опробование

• 13.4 2 Проверьте прибор в режиме первичного включения, для чего выполните все операции по пп 9.1.1.—9.1 4 и 10 11 — 10 1.8.

13 4 3 Проверьте исправность светоиндикаторов и зв\ новой ст налнзации. для чего выполните операции по пп. 10 1.9 и 10 1.10.

• 13.4 4. Проверьте прибор в режиме самоконтроля при различной разрешающей способности, для чего выполните П. 101.11.

• 13.4 5 Проверка диапазона измеряемых частот и минимального уровня входного сигнала в режиме НГ проводится с помощью генераторов сигналов по каждом) входу прибора отдельно путем измерения частоты генератора при минимальном входном сигнале, достаточном для устойчивых показаний на табло прибора.

Проверка диапазона измеряемых частот и минимального уровня входного сигнала по входу А проводится с помощью генераторов сигналов ГЗ-110 и Г4-107 и милливольтметров ВЗ-48 и ВЗ-52^;1 на частотах 10. 100, 500 Гц, 1. 10. 100 кГц, I, 50 и 120 МГц

Соедините измерительную аппаратуру в соответствии со структурной схемой, приведенной на рис. 13 I.

Структурная схема проверки диапазона частот по входу А

Кабель

ганера^р

JpQUHUK

Кабель -Т-

Вольтметр

Рис 13 1

110ДГ010Ш.1С прибор для измерений ПО В\ОД\ А (плдр 102).

Установите по шкале генер           редпо указанные

выше частоты при введенном аттенюаторе генератора.

Подайте си нал па вход \ прибора.

Выво?щт( и< epi I          :пор ю тех пор. noiai пч габ

ю прибора нс будут устойчивые пока imnoi Контроль напри жеиня входного сигнала осуществляй ic милливольтметром

Результаты измерений занесите в i ■<' шц*. по фирме 1.16.1

• 13.3.

Проверка диапазона измеряемых частот п мин падьного уровня мощное in входною сигнала по входу Б проводите?- с помощью генераторов cniii. лов Г4-107. Г1-76А и Г4- 9 н i ап .метра МЗ-51 на частотах 0.12 I и 2 ГГц

Подготовьте прибор для измерений по вход. Б {юл-разд 10 3)

Установите по шкале генератор?. указанные bi-iik чистоты при введенном аттенюаторе генератора

Подайте сигнал ня вход Б прибора Выводите постепенно аттенюатор до тех пор. пока на табло прибора не будут устойчивые показания.

Отсоедините кабель от прибора и измерьте ваттметром МЗ-51 уровень мощности входного сигнала на конце кабеля

Результаты измерений занесите в таблицу по форме табл. 13.3.

Примечание Уровень мощности п.хааиога сигнллэ может бить от-считан по пне зле аттсиюаторп. tc.ni генератор отк.-лпб-ронпп, |’О выходному урлшно мощности.

Проверка диапазона измеряемых частот и мкинмплыюго уровня входного сигнала по входу В проводится с помощью генераторов сигналов Г4-79. Г4-Й0 Г4-82. I 8. Г4 109 Г4-108. Г4Ч55 ч Г г. 156 на частотах 2, I. 6. 10, 12 II 18 ? 26.              ГГн

Подготовьте прибор для измерений по i ходу В (под разд. 10.4).

Установите по шкале геиграюр.т частот , из вышеприведенного ряда при введенном аттенюаторе генератора.

Подай •• си lai и?, пн. юс ной смеситель

Выколите постепенно аттенюатор до гех пор. пока не будет осуществляться поиск измеряемой частоты н обеспечены устойчивые показания на табло прибора.

Измерьте уровень входного сигнала ваттметром МЗ-51. М3-52. M3-53 или по аттенюатору генератора

Результаты и:•мсреппй  янгнтс в юб.иш по форме

табл 13.3

Результаты измерений no входу A. Б и В считаются удовлетворительными, если показания прибора соответствуют значениям частот, установленным по шкале генератора, и находятся и пределах допустимой погрешности генератора, а минимальный уровень сигнала не превышает:

50 мВ но входу Л:

0.02 мВт по входу Б,

0.02 мВт в гнапазонс от 2 до 12.1 ГГц по входу В;

0.05 мВт я             выше 12.1 до 25.95 ГГц но i

лу ^В;

0 ) мВт в диапазоне свыше 25 95 ГГц по входу В.

13.4.6 Проверки диапазона измерения среднего ни тения несущей ИЛА сигнала и работоспособности при минимальном уровне входного ИМ снишли проводится отдельно по входу Б с помощью генератора Г4-107 на наел 100 МГц и по входу В с помощью            Г4~156 на частоте 37.5 ГГн.

Подготовьте прибор для измерения н режиме ИМ по н.хо-Б.

Установите по шкале генератора Г4-107 частоту 100 МГц в режиме НГ Подключите к выходу генератора «дБ В> кабель и установите на его конце с помощью ваттметра МЗ-51 уровень мощности 0.1 мВ

Переключите генератор в режим «меандр» и подайте сигнал на вход Б прибора.

Измерьте несущую частоту ИМ сигнала по методике, изложенной в подразд. 10 5.

Подготовьте прибор для измерений в режиме ИМ по входу В.

Установите по генератору Г4 156 частоту 37,5 ГГц в режиме НГ а н.1 сю выходе с помои i аттмстра М3 53 ур веиь мощности 0.2 мВт.

Переключите генератор в режим «меандр». Подсоедините выносной смеситель прибора к выходу генератора.

Измерьте несущую частоту ИМ сигнала по методике, изложенной в подразд 10.6.

Результаты измерений считаются удовлетворительными, если прибор измеряет указанные частоты с погрешностью, которая находится в пределах допустимой погрешности установки частоты по шкале генератора.

Определение метрологических параметров

13 4 7. Определение относительной погрешности по частоте кварцевого генератора за 12 месяцев проводится по истечении времени установления рабочею режима, равною двум часам, методом сличения при помощи компаратора Соедините измерительную аппаратуру по структурной схеме, приведенной на рис. 13 2.

Структурная схема измерения частоты кварцевого генератора

Рис 13.2

Сигнал с разъема ВЫХОД 5 МГц на за шей панели поверяемого прибора подайте на разъем ВХОД 1 компаратора 47-12. С источника образцовой частоты, которым является стандарт частоты, полайте сигнал частотой 5 МГц на разъем ВХОД II ком пара юра и разъем «5 МГц» частотомера 43-54. использующего чч сигнал вместо собственною кварцевого генератора С разъема ВЫХОД I МГц компаратора сигнал частотой 1к подайте на вход А частотомера 43-54, работающего в режиме измерения частоты при времени счета 1 или 10 с. Запишите не менее 10 последовательных показаний частотомера и найдите их среднее арифметическое значение 1к ср по формуле

(131)

где Isi — значение частоты выходного сигнала компаратора единичною измерения, Гц,

п — число проведенных единичных измерений Относительная погрешность по частоте 6₀ определяется по формуле

S ₌ ГксрТки ,                (13 2)

и* Гн

где М — коэффициент умножения компаратора (М —2-10 );

Гки — значение частоты компаратора, соответствующее номинальному значению частоты опорного генератора (Гкн= 10 Гц);

(н — номинальное значение частоты опорного генератора (fH=5- 10^е Гц)

Результаты проверки считаются удовлетворительными, если относительная погрешность по частоте кварцевого генератора за межповерочный интервал 12 мсс в пределах ±5 10“⁷. (Время 12 мес отсчитывается с момента предыдущей поверки, когда действительное значение частоты кварцевого генератора было установлено с погрешностью в пределах ±1-10 *).

• 13.4 8. После определения относительной погрешности но частоте кварцевого генератора проведите установку' его частоты с погрешностью в пределах ±1 10 ⁸.

Подстройка частоты кварцевою генератора осуществляется путем вращения шлица его корректора частоты на задней панели прибора

После установки частоты кварцевого генератора прибор выключи >е на 30 минут, затем слона включите и по истечении времени установления рабочего режима, равного двум часам проверьте по вышеописанной методике относительную погрешность кварцевого генератора по час Юге. она должна быть в пределах - I 10 ⁸.

13 4 9 Проверка составляющей погрешности из-за дискретности счета проводится v подом измерения частоты образцовых сигналов по входу А и Ь и методом измерения образцовой частоты, равной промежуточной частоте, по входу В при помошн приберет 46 31 и 46 *2

Прове рка составляющей noi рсч шое п> из-за яискрс; нос ги счета по входу Л проводится путем измерений образцовой частоты 100 МГц

Для этого на синтезаторе 46-31 установите частоту 25 МГц. разъем ВЫХОД синтезатора соедините с разъемом ВХОД умножителя 46 2. нажмите кнопку \4 переключите ля КОЭФФ УМНОЖЕНИЙ и кнопку «25—30» переключателя ВХОДНАЯ ЧАСТОТА. МГц умножители Чб 2

Сигнал образцовой частоты 100 МГц снимите с разлома ВЫХОД I умножителя и подайте на вход Л поверяемого прибора. Синтезатор 46-31 и поверяемый прибор должны быть заспияровизированы от кварцевого генератора поверяемого прибора

Проверка составляющей погрешности из-за дискретности счета по входу Б проводится путем измерения образцовой частоты 40С МГц

Для этою на синтезаторе частоты 46 31 установите частоту 50 МГц.

И «жмите кнопку «х8» переключателя КОЭФФ УМНО ЖГНИЯ и кнопку «45—50- переключателя ВХОДНАЯ ЧАСТОТА, МГц умножителя 46 2

Сигнал образцовой частоты 400 МГц снимите с разъема ВЫХОД 11 умножителя чср< п< >еход Э2 11»Ч (в ЗИП) н подайте через аттенюатор 2 243.948 (из ЗИП) на вход Б.

Синтезатор частоты и поверяемый прибор должны быть заеннхропнзированы от кварцевого генератора поверяемого прибора.

Определение составляющей погрешности по входу В проводится путем измерения образцовой частоты 130 МГц,равной промежуточной частою. Для этою на синтезаторе частоты 46-31 установите частоту 32500000 Гц, нажмите кнопку «х4» переключателя КОЭФФ УМНОЖЕНИЯ и кнопку «30 S игрек. '(■' i 11 • Г.\О (НАЯ 4 \' ГОТА МГц) теля 46-2.

ПО

H i < рсднен II, не.чп поверяемою прибора нажмите кнопки < А Г¹ С Г. I* Chiii.t.i ибрашовоп частоты 130 МГц снимите с разъема ВЫХОД I умножителя через переход Э'г-111 I и iiuvItc перс . т спю.лор 2 243.918-03 пл i.xoi В.

Синтез гор частоты и поверяемый прибор должны быть за< iuixp<)iiii3iipoi aiibi от кварцевою генсраюра поверяемого прибора

Результаты и м ренин считаются удовлетворительными, если показания прибора сослнгтствуют приведенным в табл I J.4 ii.ui отличаются <>i них не более чем па ± I ед.

сч да.

Таблица 13 1

	Вход прибора	Нгжлмасмыс кнопки	Разрешающая сирсобжмпь. Гц	Показания прибора. Гц
	Л	10" Их. 0	HP	кюо.юооо
	Л	И. ” Ik. |	10»	100 000 00
	Л	10п Ik. 2	10’	1030000
	А	10" н«. 3	10’	100 000
	Б	! ” Hz. 0	10е	лооооосоо
	Б	101 Hz. 1	10»	400 ООО 00
	Б	И ” Hz 2	«И	4000000
	Б	IS" Нс. 3	10’	400000
	В	10” Hz. 0	1(F	130 000 000
	В	10 ” Hz. 1		130 000 00
	В	КП Hz 2	10	130 000 0
	В	IS’* lh	10*	130000

• 13.4 10. Проверка п<л решиисгн измерения несущей часто-Iты ИМ -Min..in проводится методом сравнения частоты НГ ■Сигнала, измеренной го омсром 43-54 с преобразователем 1.Я34-72, и несущей частоты когерентного ИМ сигнала. измс-[ репной поверяемым прнбсиюм

Проверяется составляющая noi рсшносгн. об у слоил с и нм я к погрешностью сличения \1с.т, |»а час юте Н О МГц при дли-Г ТС.ТТЛ1ОС7Н р.чдлоимп л’н.со!-. 0.3. 1.0 и 10 мкс и частоте следо-[пиния . . I и Гн оогв' • ч:по по 1ХО.П Б. и на промежуточной частоте 130 МГц при тех же параметрах радио импульсов по входу В

Соедините аппаратуру по структурной схеме, приведенной на рис. 13.3

Рис. 13 3

Включите генератор Г4-107 в режим ИМ. Установите по шкале частоту 400 МГц. аттенюатор — в положение «20 дБ» От генератора Г5-56 подайте на разъем ИМ генератора Г4-107 модулирующий импульс положительной полярности амплитудой 10 В длительностью 0.3 мкс частотой повторения 3.3 кГц

С выхода генератора «0,1 ВНГ» подайте сигнал на вход преобразователя частоты ЯЗЧ-72, работающего совместно с частотомером 43-54

Частотомер 43 54 должен быть засинхронизирован от кварцевого генератора поверяемого прибора.

С выхода генератора «дБ В> подайте сигнал на вход Б прибора

Измерьте несущую частоту ИМ сигнала поверяемым прибором по методике пп 10.5 I —10 5 12 (f₂). а частоту ИГ сигнала — частотомером 43-54 с преобразователем частоты ЯЗЧ-72 ((.).

Погрешность сличения Д1сл определяется по формуле

Л1сл = Ь—fi.                     (13 3)

Аналогично проведите измерения при других указанных выше длительностях и частотах повторения радиоимпульсов.

Результаты измерений и вычислений занесите в таблицу по форме табл. 13.5.

Проверка погрешности Д1сл по входу В проводится аналогично путем измерения поверяемым прибором несущей частоты ИМ сигнала, равной промежуточной частоте 130 МГц, и сравнения се с частотой НГ сигнала, измеренной частотомером 43-54 (f ) Структурная схема измерения аналогична Приведенной на рис. 13 3

Установите на генераторе Г4-107 частот} 130 МГц, аттенюатор — в положение «60 дБ».

Прибор 43 66 установите в режим « / . ТЕСТ, 3>. С выхода генератора «дБ В» подайте ИМ сигнал с длительностью импульсов 0,3 мкс и частотой повторения 3,3 кГц на В прибора. Перестраивая частоту гетеродина ручкой

Ш по. чи h.j экране осци члографа неискаженное изо-При необходимости искажения

Погрешность сличения Дгсл определяется по формуле (13.3).

Аналогичные измерения проведите при длительности импульсов 1 и 10 мкс и частоте повторения I и 0,1 кГц соответственно. Результаты измерении и вычислений занесите в [таблицу по форме табл. 13.5.

Таблица 13.5

Вход прибора	Частота 1 снсратора, МГц	ти. МКГ.	Г повг. кГц • 1	Частота. кГц
				ь	ft	Д( ел	Д1СЛ дол
Б	400	0.3	3.3				100
Б	400	1.0	1.0				50
Б	400	10,0	0.1				10
В	130	0.3	3.3				ИХ)
В	130	1.0	1.0				50
В	130	10,0	0.1				10

ИЗ

Результаты проверки стнтаются удовлетвори: с 1ьны мн если norpcuniocii» сличения Ari по входу Б и В не прсвы шает:

100 кГц при т ^с0.3 мкс;

50 кГц при т 1,0 мкс.

10 кГц при т ,   10.0 мкс.

• 13.5. Оформление резулыаго поверки

13.51. По. 0ЖН .1 IH р<-? H i; ГЫ I рВПЧПОП ПОНсрКИ оформлнкл ПУТС' illliril I (I• |»М\..'Яр ■ прибор:!. 3.ч:и р(‘ИН >й :О| Орите чм V IC'ClHtCM ( TTIIf. I ПОВСрПТСЛ I. Н»Э О КЛСЙМН

Положительные           гы периодической i

должны оформляться п у ст анон.и нном поря дке с выполнением секши гст!АЮ1ии\ япнеси н формуляре прибора. П( окончании поверки корректор к силы кварцевого геиераторп пломбируется.

1                  |   . пятых результатов поверки вы

пуск прибора в обращение н применение запрещается

14. ПРАВИЛА ХРАНЕНИЯ

• 14.1  Прибор является сложным р мнсп.и к тронным устройство! п требует аккуратного в раииния и ухода в процессе >ксп.ц. гацни. ipai.cir jiTop< влння : храпения па складе

Прибор, прибывший I . сма. и прслиллнаиеипый дли эксплуатации ранее пли через 12 i сяпга го дня поступлс ния, от транспортной упаковки может не осноГп ждаться и храниться в упакованном ни ц

Предельные условия крат» онр< ме> i о .храпения температура окружающего во тух.» от 213 ю 338 К (<л минус 60 до плюс 65 С).

<•1 носит единая влажное п воздуха ю 98 % при температуре до 298 К (25°C):

• 11.2 При постя ж в кс на длительно» хранение (продолжи дельностью более 12 месяцев) прибор укладывается в чехол НЗ (ЮЛИЭТПЛСНОВОН ИЛИ ПОЛИВИНИЛхлорптнон 1ЫСНКН. Внутр! чехла размешаются tviatonoiлошаютпе патроны (ейлнка ГОЛЬ) ирпчсУ! нс ранее ЧСМ за час Др У накопи.i прибора Затем icxo.i герметично снинпастся методом снарки н.п оплавления пленки пли тщательно пре кленвается по шну липкой лептой

• 14.3 Прибор может хр. питье > в к: пн л.н.пих отзплнва смых или неотапливаемых хр.ни лишах

Условия длительною хранения:

I) в огинянваемом хранилище:

температура окружающего воздуха от 278 до 313 К (от 5 ю 40 ( .)

относительная влажность окружающего воздуха до 80% при температуре 298 К (25°C);

2) в неотапливаемом хранилище: icvriepaiypa окружающего воздуха от 223 до 313 К (от Минус 50 до плюс 40 X).

относительная влажность воздуха до 98 % при температуре 298К (25 X).

• 14.4 В помещении для хранения нс должно быть пыли, [ар« ь. KI      щелочен, а |акже газон, вьнываюглпх кор-

юаню.

Срок длительного хранения К) лет в отапливаемых хранилищах или 5 лет л неотапливаемых хранилищах.

ВНИМАНИЕ!

В процессе хранения рекомендуется включать прибор в :еть не реже одной раза в шесть месяцев на 30 мин (для реннронки нс пользуемых и приборе конденсаторов К50-29).

14 5. Если предполагается, что прибор, уже находившийся

¹ эксплуатации, длительное время нс будет находиться в работе, рекомендуется провести консервацию прибора. При сонсервации необходимо выполнить следующие операции: прибор и прилагаемое к нему имущество очищаются от •рязн и пыли;

если прибор до этого подвергался воздействию влаги, он |рос\1пинается в лабораторных условиях в течение двух :уток;

вилки, розетки и разъемы кабелей обертываются бума* ой и обвязываются нитками;

произвести упаковку в соответствии с разделом 15; упакованный прибор следует хранить н тех же условиях что и прибор, прибывший на длигольное хранение.

15. ТРАНСПОРТИРОВАНИЕ

15.1. Тара, упаковка и маркирование упаковки

• 15.1.1. При первичном вскрытии упаковки прибора должны был приняты меры к сохранению тарного ящика, упаковочною материала и деталей для повторною использования 15.1 2 При повторной упаковке прибора для дальнейшею транспортирования необходимо;

П5

упаковку прибора производить после полного выравннва-пня температуры прибора с температурой помещения, в котором производится упаковка;

поместить прибор в полиэтиленовый (или поливинилхлоридный) чехол,

эксплуатационную документацию вложить в полиэ илено-ный (или поливинилхлоридный) чехол, обернуть влагозащитной упаковочной бумагой,

комплект комбинированный (ЗИП) уложить в ящик, за-крыть и опломбировать (при необходимости)

прибор, комплект комбинированный и эксплуатационную документацию разместить в укладочном ящике i закрыть ящик;

опломбировать укладочный ящик (при необходимости); укладочный ящик завернуть в оберточную влагозащитную бумагу и перевязать увязочным шпагатом.

укладочный ящик разместить в упаковочном тарном ящике, выстланном в два слоя влагозащитной бумагой и допускающем укладку амортизирующих .материалов на толщину не менее 80 мм (см рис. 15.1);

Схема упаковки

I. Яшин транспортный

• 2 Ящик укладочный

• 3 Водонепроницаемый м терн; л (Си гумнам буы.т.л)

• 4 Оберточная бумага

5. Полушки (гофрированный картон)

(>. Пломба

Рнс 15.1.

11G

для амортизации пространство между с гонкам и. дном и крышкой у паковочною ящика и наружными поверхностями укладочного ящика заполнить до уплотнения упаковочным амортизирующим материалом (гофрированный картон. бумажная парафинированная стружка и другие разрешенные для пои цели материалы);

под крышку упаковочного пшика уложить в полиэтиленовом или другом влагозащитном пакете упаковочный лист ii.ih ведомость упаковки (при нсобходн гости);

крышку упаковочного ящика забить гвоздями с шагом 50—60 мм;

для дополни гельвою крепления Я1 н<к по орцам обтянуть стальной проволокой которую закрутить вокруг головок гвоздей, а свободные концы свить и ос гавнть ля пломбы,

выполнить на ящике соответствующую надпись для распознавания приборов на складах.

15 1.3. Маркировка транспортных ящиков производится в соответствии с ГОСТ 14192-77 (см рис 15.2)

Примечание. Предпрнятпе-изготовитс.’п» оставляет :».< собой право пспа.*1ьзО1ШЬ для отгрузки приборов укладочные п транспортные (тарные) кишки любой конструкции, принятой и.< предприятии

15.2. Условия транспортирования

• 15.2.1. Транспортирование прибора потребителю может осуществляться всеми видами транспорта при условии зашиты 01 прямого воздействия атмосферных осадков и пыли

При транспортировании воздушным транспортом приборы в упаковке должны размещаться в герметизированных отсеках.

В процессе транспортирования не кантовать.

Предельные условия транспортирования:

температура окружающего воздуха от 213 до 338 К (от минус 60 до плюс 65 °C)

относительная влажность во .чуха до 98 %.

пониженное атмосферное давление 12 кПа (90 мм рт ст)

Порядок расположения транспортной маркировки

• 1 Млпшулнииомпыс энаки Aft I, Я, 3, К* ||

• 2 Количество мссг у партии. иорИх1КовыГ| но<ср ттиггри партии

• 3 Наименование грузополучатели п пункта иззначспнн

* Наименование пункта перегрузки.

• 5 Объем грузового места

• 6 Габаритные размеры грузового м<сга

• 7 Масса брутто

В Масса нетто.

• 9 Наименование пункта отправления

• 10 Наименование грузоотправителя

Рис. 15 2

ПрНЛоХСИНС /

РАСПОЛОЖЕНИЕ ОСНОВНЫХ COCI\ВНЫХ ЧАСТЕЙ ПРИБОРА И ЭЛЕМ1 НТОВ

Росно lO/Krinie (iriioBiiux сосланных частей прибора (вид сверх*.)

I Усилитель njM.^,4IlU.HIIt,’hlHU! ирпысж ♦ .тлшоГ» частоты 2031.014. Б. \гЛ1к.'11 иргм -4 ,1         CTQ11 2йЛ| 0I5, 3             Лрочсжук.ч

■on частоты            I УЧ л по-.а. пр'*М*М У *очи<н| кастптн \ •мтчллоснин

R. 03I 0|7 5 Усилитель ОАПЧ 2( J 014 Усилитель писакой

2 .: «!L* i . Ьл . i •                                    Ф                    !' |      2.Q67.0I4

9 Б                                                                   II

l|i I I. ;» -и , ИЫ4 WKTTH 21QUI !

ptstli-li ИМ rile п л .2(11.112 I (1 к 6| .< • п t. ФАПЧ 2 206 030 I                       V                                   г 5—

S, 206.034. 17 Умпожп л» 5‘ 2iU0 МГц 2-20К07*  1Я. I icpii-op ciuixpn

ни п

■их 2.246000 21 Ус1|1< Г.стпо решающее 3031001, 22 УстроЙсти« вычислительное упрзолтюиь с 3.03&00&   23. Пл к управлении н'нервтором

3.036 012 2-’ ixioi; индикпцци 3.045ОН? 25 Инте-рФсти ни war.'г 3 <49029. 26 Интерфейс 31И9ДИ1  27. Счетчик числа М 3 056НГ» 23 Счетчик

'3.056.016   39, УСтрсШстм .•aur'Miui.Hom с п|1Ш ранжируемое .'.065.019 0'2. 30 Устройство запоминающее программируемое 3065.019 03 31 Устройст по запоминающее оперативное 3.065.024. 32 Блок стабилизаторе» 3 233.090 3 Блок < лбнлизатпроц 3 233 ‘91 34 Стабилизатор напряжен») — 15 В 0,5 А 3 233 092 35 Блок стабилизаторов напряжении 3 233.093 36 Блок стабилизаторов иппряжсння 3233 094. 37 Блок стабилизаторов напряжения 3.233095. 38. Генератор смешенной частоты 3 261 004 39 Г нератор кварцевый 3261005 40 Фильтр сетевой <290,002 03. 41 Трале форм пор 4.700 030 42 Трансформатор 4.700.031 43 Плата соединитель Пая 5 282057 44 Аттенюатор фиксированный 2 260 142 (Может отсут стновать).

Рнс 1

Усилитель предварительной промежуточной частоты 2.031 014 (5 031 003)

Риг

Усилитель промежуточной частоты

2.031.015 (5.031 002)

Усилитель промежуточной частоты узкополосный

2.031.017 (5.031 000)

Рис. 6.

Блок нагрузок 2 064.005 (5 064 023)

Рис. 9.

Фильтр кварцевый 2.067.014 (5.067.013)

Рис 10.

Блок автоматики 2 070.024 (вид со стороны элементов)

Рис. II. ЛИСТ.

Устройство решающее 3 031.001

Устройство вычислительное управляющее 3.035.008 (вил со стороны элементов)

Рис 21 лист. 1

Устройство вычислительное управляющее 3 03' 008 (вид со стороны микросхем)

Ряс 21 лист 2.

Блок управления генератором 3 036 012 (вид со стороны элементов)

-T“ci }

-■ ч

Рис. 22, лист I.

Блок управления генератором 3 030.012 (вид со стороны микросхем)

Интерфейс 3 049.041 (вид со стороны мн к рос cv)

Pii- 2'i, лист.

Счетчик 3 056.016

Устройство запоминающее программируемое 3.065.019 (вил со стороны элементов)

Устройство запоминающее программируемое 3.065019 (вид со стороны микросхем)

Рис 29

Рис 30

Блок стабилизаторов напряжения 3.233 091

Рис. 34

Б юк сгабилнзаторон напряжения 3.233.095

Рис 35.

ТАБЛИЦЫ НАПРЯЖЕНИИ

• 1. liailUNXCtillH il.'MCpvMJ 1>П101Т«ТГЛЫ<0 юриусл ПрН'Ор.».

• 2. Напряжения нтмерсны польтм'Тром с ннутрснинм сопротивлением не мело 10 кОм/B <В7 22,\ В7-26)

3 Допустимое отклонение напряжений * 25’ . дли указанных в табл. I — —5%.

4. Напряжения, которые определяются подборными или регу •ировоч-нымн элементами. иапряженнн со мшкем *. на б;-.чах границчоров и Mill с I В укачаны ориентировочно

• 5 Напряжения измерены п статическом состоянии. без chi налов на входах. если иное нс оговорено

• 6 Напряжения «лементоя блока питания со стибн.мзагорами напряжении измеряют ii| I напряжении сети (2202:4,4) В

Режимы кварцевой, пчиршора в ..мерены в прогретом состоннш сю вольтметром В7-26.

8 При проверке режимов но тпб.т I напряжение на контактах paiV'MOB снег: иных чвстси прибора, расположенных н. кроссплате, может быт», измерено н< nocivjctrchho на кроссллате со стороны панки | в А —          t : • koi тактов В к.: 44 кош

Таблица I

Режимы в контрольных точках

КОН Г РОЛ Ы1 .IN TO’IK.I. элемент.

контекг разъема

	Блок питания (2.087 045)
1119.2	— 20
1119/23	+ !5
HI9 I
1119/10	4-15
1119'26	•Ц2
•119-29	4-5
Ш9/28	4-5
IU9/6	—15
1119 11	— 15
1119Д7	5.2 УППЧ (2.031.014)
Э1 2	4-15 УПЧ (2.031.015)
Э1/4	4-15 УПЧ (2.031.016)
Э1/3	+ 15
ШЗ 2	—5.2

Контрольная точка, элемент, контакт разъема

УПЧУ (2031 017)

Э1/3	+ 15 Усилитель ФАПЧ (2.031.019)
1111/6	+ 15
Ш1/7	—15
	УВЧ (2.031.020)
Э1/1	+ 15
923	—5,2
	Фильтр кварцевый (2.067.014)
Э1	+ 15
	Блок автоматики (2.070.024)
1. 44 Б	+ 15
12. 33 Б	+ 5
2. 43 Б	-15
	Устройство АРМ (2.070.034)
ШЗ/1	+ 15
ШЗ.-З	-15
Формирователь опорных частот (2.084.010)
1 44-Б	+ 15
12. 33 Б	+ 5
2. 43 Б	—15
Преобразователь ИМ chi нала (2.206 012)
91/1	+ 15
Ш1/3	-5.2
	Преобразователь ФАПЧ (2 206.030)
92/2	+ 15
34/4	—15
	Преобразователь М-ДГ (2.206.031)
92/2	+ 15
94'4	-15

Умножитель частоты 5—50 МГц (2 208.034)

Э1/2                 —15

Контрольная точка.

элемент.

Напряжение. В          Примечание

контакт разъема

	Умножитель 50—2100 МГц (2.208.070)
Э1/3	-15

Генератор еннхроннзиронанный (2.210.002)

Ш1/11 1И1/2	+ 15 -5.2 Устройство решающее (3.031.001)
12. 33 Б	+ 5

Блок управления генератором (3.036.012)

1. 44 Б 12. 33 Б 2. 43 Б	+ 15 + 5 —15 Блок индикации (3.045.018)
3 13	+ 20 + 5 Инирфеис ннднкацнн (3.049.029)
12. 33 Б	+ 5 Интерфейс (3.049.041)
9. 36-Б	+5 Счетчик числа М (3.056.015)
12. 33 Б	+ 5 Счетчик (3.056.016)
12. 33 Б 11. 18 Л	+ 5 —5.2 ПЗУ (3.065.019)
9. 36 Б	+5 ОЗУ (3.065.024)
9, 36 Б	+-5

Генератор смещенной частоты (3.261.004)

1. 44 Б 12. 33 Б 2. 43 Б	+ 15 + 5 —15 Генератор кнарцсиый (3.261.005)
3	+ 20

Режимы транзисторов

Поз обозна* чснпе		Ниприжсннс. В		Примечание
	эмиттер (веток)	балл (затвор)	коллектор (сток)
		УППЧ (2.031.014)
Т1	3.7	4.4	10
Т2	9Д	10	14.8
ТЗ	3.7	4.4	10
Т4	9J	Ю	I4J9

УПЧ (2.031.015)

TI	0	0	145
Т2	27	3.4	8.1
ТЗ	7.4	8.1	;з.|
Т4	12 4	Ш	145
Т5	9J	9.9	14.2
Тб	9.2	9.9	145

УПЧ (2.031.016)

TI	1.9	2.6	10
Т2	9.3	10	14.5
ТЗ	13.5	128	6.9
Т4	0.G	1.3	6.9
Т5	4.0	4.7	11.2
Тб	0	0.5	М.5

УIIЧУ (2 031.017)

TI	6.5	7.2	14.8
72	65	7.2	148
73	6.5	7.2	14.8
74	65	7.2	14.8
Т5	3.7	4.4	12.3
		Ус и <ите и. ФАПЧ	(2.031.015)
Т1	0	— (2—8)	0
Т2	0	0.15	0.
ТЗ	—0.7	0	12
Т4	—1.4	-0.7	12
Т5	1.5	22	12

УВЧ (2.031 020)

Т)	1.1	0	14.7
Т2	2.4	3.1	10.8
ТЗ	2.4	3.1	10.8
		Фильтр квэрнспый (2 067 014)
TI	3.1	3.8	7.2
72	4.4	5.0	6.0
ТЗ	3.7	4.4	6.0

Поз обозиа-	Напряжение. В			Примечание
	эмиттер	база	колле», тор
чсипс	(исток)	(затвор)	(сток)

Блок автоматики (2.070.024)

TI	0	0	15
Т2	0	0	15
тз	0	0	15
Тб	0	0	12
Т7	0	0	12
Т8	-13	-12.4	4.9
T9	0	0.7	—8
TI0	0	-7.5	3

Устройство АРМ (2.070.034)

TI	пт 0 до 8.5	от —0.7 до 92	от 149 до 8.5
Т2	14.9	14 9	0.5
	Формирователь опорных частот (2.084.010)
Г1	—58	-5.0	-0.7
Т2	0	0	5.2
ТЗ	-8.0	—7.1	—6.8
Т4	8.7	9.3	15
Т5	—8.7	-9.4	—15

Блок питания (2.087.045)

Т1	12	12.6	23
Т2	5.2	5.8	9.8
ТЗ	15	15.6	23
Т4	5	5.6	9.8
Т5	15	156	23
Тб	0	0.7	5
Т7	0	0.7	7.8
T9	0	0.7	7.7
TI0	13	15.6	23
Т11	20	20.6	28
	Преобразователь ИМ		сигнала (2.206.012)
TI	5.0	5.6	12
Т2	1,3	1.9	7.2
ТЗ	1.3	1.9	7.2
Т4	4.4	5.0	11.5
Т5	3.8	4.4	11.5
Тб	34	4.1	120
Т7	0	05	12.0

Преобразователь ФАПЧ (2.206.030)

Т1	0	0.7/—0.7	03/4.7
Т2	0	0.7/—0.7	0.3/12

Поз обозначение		Напряжение. В база (затвор)	коллектор (сток)	Примечание
	эмиттер (ill ГОк)
ТЗ	2/12	0.3/12	15
Т4	0	0.7/—0.7	0.3/14
	Преобразователь Ч		АГ (2.206.0J	И)
Т!	0	0.7/—0,7	П.3/4.7
Т2	0	0.7/-0.7	0.3/12
ТЗ	2/12	0.3/12	15
Т4	35	1.0	15
Т5	0	0.7/—0.7	0,3/14
ТБ	2.6	3.3	9.5
Т7	8.8	95	15
	Умножн	гель частоты 5—	50 МГн (2.2	08.034?
Т!	-11.2	—105	—75
Т2	-11.4	-10.7	0
ТЗ	—11.4	—10.7	0
Т4	—11.4	-10.7	0
Т5	—11.4	10.7	0
	Умножитель 50—2100		МГц (2.208.	070)
TI	-8.4	-7.8	0
Т2	-8.4	-7.8	0
ТЗ	—8.8	—8.0	0
Т4	-83	—7.7	0
Т5	-100	-9.4	0
Тб	-95	-8.6	0

Генератор синхронизированный (2.210.002)

Устройство вычислительное управляющее (3.035.008)

TI           0          0          4.8

Блок управления генератором (3.036.012)

TI	9	9	15	Режимы транзисторов
Т2	0	0/0.7	15/05	изменяются при пере
ТЗ	0	0/—15	0-5-3	стройке генератора
Т4	0	0/—15	0-3
Т5	0	0/—15	0+3
Тб	0	0/—15	0+3
Т7	—2.7	-3.5	—15
Т8	—2.7	-3.5	-(1+35)
T9	—(3.3 8.3)	-4.9	—14.3

Поз обозна-	Напряжение, В			Примечание
	эмиттер	база	коллектор
чснис	(исток)	(затвор)	(сток)

Интерфейс индикации (3.049.029)

Т1	0	0	+5	Кнопка < Ц] » вы
Т2	0	0	4 5
тз	0	0	0	ключема
		Счетчик числа М (3.056.015)
Т1	0	0 07	5/0.3
Т2	0	0/0,7	5.0.3	Режим В < JJJ >.
ТЗ	0	0.7	0.3	Режим « А ». оджп та кнопка <10п Hz>
		Счетчик	(3.056.016)
TI	-1.5	-0.8	0	Режим А
Т2	—	—1.6	4-5
		ОЗУ (3.065.024)
TI	0	0 0 7	4 8 0,0

Блок стабилизаторов напряжения (3.233 090)

TI	98	9.6	0
Т2	23,0	22.8	0
ТЗ	0	0	64
Т4	5.6	6.4	96
Т5	0	0	135
Тб	12.6	13.2	22.8
Т7	5.6	6.4	9,6

Блок стабилизаторов напряжения (3.233.091)

Т1	8	7.8	-15
ТЗ	—15	-15	15
Т5	0.6	1.2	7.8
Тб	0.6	1.2	7.8

Стабилизатор напряжения 15 В; 0,5 А (3.233.092)

TI	7Э	7.7	—15
Т2	-15	—15	12
ТЗ	0.6	1.2	77
Т4	0.6	1.2	77

Поз обозначение	Напряжение. В			Примечание
	эмиттер (исток)	база (затвор)	коллектор (сток)
	Блок стабилизаторов напряжения (3.233.093)
TI	23,2	23,0	0
Т2	5.2	5.0	—55
ТЗ	0	0	16.2
Т4	-55	-5.2	1.2
Т5	15,6	16,3	23.0
Тб	0.6	1.2	5.0
Т7	15.6	16,2	23 0
Т8	0.6	1.2	5.0
	Блок стабилизаторов напряжения (3.233.094)
TI	235	23.0	0
Т2	28.2	28.0	0
ТЗ	0	0	16.2
Т4	0	0	21.2
Т5	15.6	165	23.0
Тб	20,1	21.2	28.0
	Блок стабилизаторов напряжения (3.233.095)
TI -	23.2	23.0	0
Т2	10.0	9.8	0
ТЗ	0	0	16.2
Т4	0	0	6.8
Т5	6.2	6.8	9.8
Тб	15.6	16.2	23.0
Т7	5.6	6.2	9.8
	Генератор смещенной частоты (3.261.004)
Т1	105	10.9	14 8
Т2	2.7	35	5.0
ТЗ	1.3	2.0	4.2
Т4	3.5	4.1	10.0
Т5	0	0.7	15
	Генератор кварцевый (3.261.005)
Т1	0	0.6	95
Т2	9 2*	8.6*	15*
ТЗ	0.6*	1.2*	9.3е
Т4	2.4	3.0	6.4
Т5	10.6	11,3	13.5
Тб	0	0.6е	9.3*
Т7	09	15	4.7

Поз обозн	Напряжение нз выводах. В
	1	2	3	4          5       6	7	8	9	10	11	12

Преобразователь ИМ сигнала (2.206.012)

МС2	0	1.4	2.4	2.2	3.9	3.6	6.0	4.6	4.6	3.6	22	1.4
МСЗ	0			07	2.6	1 — ,	12.0	0	12.0		36	0

Преобразователь ФАПЧ (2.206030)

МС2         15*   |    0    ]    0       -15 |    0      0*       15   |   15*

Блок управления генератором (3.036.012)

МС8 МС9	-13.6* 0	0 -0.1; -07	0 -14.8/ -02	-15 0	-13.6 -О.1/ -07	0 3 -148 —0.2	15 0	2 -0.1/ -0.7	-14.8 —02	-14.8 —0,2	-0.1/ -07	0
MCI0	15-	Ол-3	0 + 3	-15	0*	-4 9	15	14

Продолжение табл 3

			Напряжение на выводах. В
Поз. обозн.	1	2	3	4	5	6       7	8	9	10	11	12

Стабилизатор напряжения — 15 В; 0.5 А (2 233.092)

ОСЦИЛЛОГРАММЫ

Интерфейс iiH.uii.aniiii 3 049 029

20

на,

□

т ■>

Р;л. I.

Счетчик числа М 3.0 >6 0!

Рнс. 2.

Усилитель промежуточной частоты узкополосный 2.031 01/ (форма сигнала на контакте Э2)

Кнопка на устройстве решающем И 031 001 нажата

Длительность жл\1                    графа CI-65A 1

CllllXp<»Hl:.MtUI4 ВНСШИНИ С КОНТрОЛЫ      ЧИП К. II \Ч1П<

ю 3 031 001.

Входной сигнал 33 ГГц

Режим работы — НГ d диапазоне от 2 до 37.5 ГГц, поиск по 10 гармонике. В1 разомкнут, на вход подан сигнал чэетотоП -37 ГГц,

1	. 35МС-,	бОмс						<■
								со Т
		К	Л Д2м		КС				[
	КонтЛМБ I							?
		— ..			аз	МКС
	h -					■		СО Т
		КТ2
								in 1
. Конт. 6.23А						■№'ППЯВ-------

Рис. 4

Устройство вычислительное управляющее 3.035.008

Отсчет времени начинается с момента включения тумблера СЕТЬ.

Рис. 5.

Временная дншрамма работы интерфейса 3.049.041

I) режим приема

ДП

СД —

STB

ТрПРН

П р и м с ч а и и >i I. Снгнзл СД формируется передатчиком.

2 Cnnin.i Ml формируется коил шлером.

Рис. 6, лист. I

УП—

—X~m.TZZZK." "  -----

НАМОТОЧНЫЕ ДАННЫЕ

Трансформатор 4.700.030

М ептипрсоод ШЛ 20X40. сталь ЭЗЮ, лента 0,35

Схем i электрическая

11   12' 13 33  34  35 21  22 23  24 25  36  26

Н: NH 1 вывод* ii

Г

iiM ТКИ

2—3	Рядовая
4—5	--ч--
1	Экран
11—12—13	Рядовая
33—34 —35
21-22
23—24	_
25-36- 26

Марка и диаметр прелюда мм

ПЭТВ-2

ПЭТВ 2

Фольга М2 толщ 0.05

ПЭТВ 2

ПЭТВ 2

ПЭТВ 2

ПЭТВ 2

ПЭТВ 2

Рис I.

Трансформатор 4.700.031

Магнитопровол Ш.Ч 16X32. сталь Э31П, лента < .35

Схема электрическая

1*2    _ 3 4      6

mm

ЗЦ 35  36 21  22  23

Номера	Тип	Марка и диаметр		Число
выводов	намотки	провода, мм		витков
2-3	Рядовая	ПЭТВ 2	0.28	655
4 6		ПЭТВ 9	Л 9R	СЕК
I	Экран	1    1 LJ b Фольга М2 толщ	V ZO 0.05	ООО 1.2
34-35-36	Рядовая	ПЭТВ2	0315	2X130
21-22—23	—>—	ПЭТВ 2	0.315	2X161

Рис. 2

Маншгопровод сердечник кольцевой 2000 НМ 1-36 К28х16х9

Схема электрическая

:uj^!

Номера	Тип намотеп Марка “ диа“ст’>	Число	Направление
выводов	* нп намотки     провода, мм	витков	намотки
1-2	Однослойная. ПЭТВ2 050	27	Правое
3-4	виток к витку	27	Левое

Рис. 3.

Катушки индуктивности 4.777.001, 4.777.088, 4.777.090, 4.777.095

Подстроечннк МР 20-2 ПР 4X7

Схема электрическая

.11

Обозначение	Номера выводов	Тил намоткн	Марка я диаметр провода, мм		Число витков
4 777 00!	1-2	Внавал	ПЭТВ 939	0.1	48.5
4 777088	1-2	Однослойная.	ПЭТВ 2	045	4
4 777 090	1-2	виток к витку	ПЭТВ 2	0.4	5
4 777 095	1-2		ПЭТВ 2	0.224	10

Схем;: электрическая

Обозначение	Номера ВЫВ ДОИ	Тип намотки	Марка и диаметр провода, мм		Число витков
4 777 050 01	1—2	Однослойная,	ПЭТВ2	0.45	4
		БИТОК к витку
4 777.050 02	1—2	То же	ПЭТВ 2	0.45	5
4 777 050 15	1-2	—>—	ПЭТВ-2	0.123	24

Рис. 5.

Катушки индуктивности 4.777.126, 4.777.130

Подст poem i нм МР 20-2 ПР 4\7

Схема электрическая

Обозначение	Номера выводов	Тип намотки	Марк и диаметр провода, мм		Число витков
4 777 126	1-2	Однослойная.	ПЭТВ2	028	3
	1-3	виток к витку			9
4 777.130	1-2	То же	ПЭТВ-2	0.18	5
	1-3				15

Сердечник 7 773.116

Схем »лектрическая

• „		1   2    3
	о		•
Номера	Тип	Марка и диаметр	Число
выводов	намотки	провода. мм	витков
1-2	Однослойная.	ПЭВ-2           0.28	2.25
2-3	виток к витку		45

Рис. 7.

Об

47

4.7

47

Об?

4 7

47/

178

Зак 299
