Инструкция «Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа "Навигационно-криптографические модули "НКМ-2.11"» (842-18-05МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе ФГУП «ВНИИФТРИ»

Инструкция

Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-2.11»

Методика поверки

842-18-05МП р.п. Менделеево 2018 г.

• 1.1 Настоящая методика поверки распространяется на программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационнокриптографические модули «НКМ-2.11», изготавливаемые ООО «СПЕЦПРОЕКТ-2», г. Москва, и устанавливает порядок и объем их первичной и периодической поверок.

• 1.2 Интервал между поверками -4 года.

• 2.1 При поверке блоков выполнить работы в объеме, указанном в таблице 1.

Таблица 1

• 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и блок бракуется.

• 2.3 Не допускается проведение поверки меньшего числа измеряемых величин и (или) в меньших диапазонах.

• 3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств измерений, обеспечивающих определение метрологических характеристик поверяемого блока с требуемой точностью.

• 3.3 Применяемые для поверки средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (знаки поверки).

• 3.4 Допускается проведение первичной (периодической) поверки в месте производства блоков.

• 4.1 К проведению поверки блоков допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющий право на поверку (аттестованными в качестве поверителей).

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

• 6.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C                           от 15 до 25;

• - относительная влажность окружающего воздуха, %, не более               80;

• 6.2 Все средства измерений, использующиеся при поверке блоков, должны работать в нормальных условиях эксплуатации.

• 6.3 Вспомогательное оборудование - антенна навигационная должна находиться в рабочих условиях эксплуатации.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в РЭ поверяемого блоке по подготовке его к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов.

• 7.2 Измерить координаты пункта геодезического в системе координат WGS-84 в соответствии с «Методикой измерений координат пункта геодезического» (аттестат методики выполнения измерений № 236-01.00294-2010/2015).

Примечание - Интервал времени между датой протокола результатов измерения координат пункта геодезического и датой поверки блока не должен превышать интервала между поверками сети геодезической, с использованием которой осуществлялось определение координат местоположения пункта геодезического.

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1.

• 8.2 Опробование

  • 8.2.1 Собрать схему в соответствии с рисунком 1.



    Рисунок 1

  • 8.2.2 Запустить на ПЭВМ специальное программное обеспечение (ПО). Убедиться, что после прохождения процедуры тестирования ПО не выдает сообщений об ошибках.

8.2.3 Убедиться, что имеющиеся на открывшейся странице идентификационные данные (признаки) ПО соответствуют указанным в таблице 3.

ТаблицаЗ

• 8.2.4 Результаты опробования считать положительными, если выполняются требования п.п. 8.2.2- 8.2.3.

• 8.3 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS

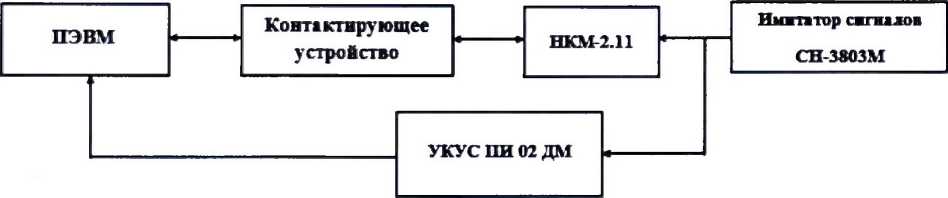

  • 8.3.1 Собрать схему в соответствии с рисунком 2. Количество одновременно поверяемых блоков определяется количеством используемых контактирующих устройств (сопряжения интерфейсов).



Рисунок 2

• 8.3.2 Подготовить сценарий имитации с параметрами, приведенными в таблице 4, при этом контролировать, чтобы значение геометрического фактора ухудшения точности не превышало 3.

‘аблица 4

• 8.3.3 Запустить сценарий имитации, осуществить запись не менее 200 строк измерительной информации блока на ПЭВМ (координаты местоположения и скорость) при значении геометрического фактора ухудшения точности, рассчитанным блоком, не более 3. В процессе записи измерительной информации (или в постобработке) сравнивать оцифровку измеренных данных блока в национальной шкале координированного времени UTC(SU) с оцифровкой национальной шкалы координированного времени UTC(SU), выдаваемой источником первичного точного времени УКУС-ПИ 02ДМ. Убедиться в совпадении оцифровок целого количества часов и минут.

• 8.3.4 Определить систематическую составляющую погрешности определения координат по формулам (1) и (2), например, для координаты В (широта):

<1В=1^ДВ0),                           (2)

¹⁴ >1

где В_ист - действительное значение координаты В, в секундах;

B(j) - значение координаты В в j-й момент времени, в секундах;

N - количество измерений.

Аналогичным образом определить систематическую составляющую погрешности определения координат L (долготы) и Н (высоты).

• 8.3.5 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности определения координат по формуле (3), например, для координаты В (широта):


  YWi)-dB^ j=l
  N-l

  (3)

Аналогичным образом определить CKO случайной составляющей погрешности определения координат L (долготы) и Н (высоты).

• 8.3.6 Перевести значения погрешностей определения координат (широта и долгота) из угловых секунд в метры по формулам (4), (5):

- для широты:

- для долготы:

где а - большая полуось эллипсоида, м; е - первый эксцентриситет эллипсоида;

Г = 0,000004848136811095359933 радиан (аге Л-

сти 0.95) определения координат (например для координаты Н (высота)) по формуле (6):

Аналогичным образом определить абсолютную инструментальную погрешность (при доверительной вероятности 0,95) определения координаты В (широта) (Пв) и L (долгота) (ПО.

8.3.8 Определить абсолютную погрешность синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS по формуле:

где V = 50 м/с.

8.3.9 Результаты поверки считать положительными, если значения абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS находятся в пределах +2 с.

8.4 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3

• 8.4.1 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 осуществить путем обработки данных в соответствии с п.п. 8.3.4-8.3.7, полученных по п. 8.3.3.

• 8.4.2 Результаты поверки считать положительными, если абсолютные инструментальные погрешности (по уровню вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, полученные в п. 8.3.7, находятся в пределах ± 3 м.

8.5 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3

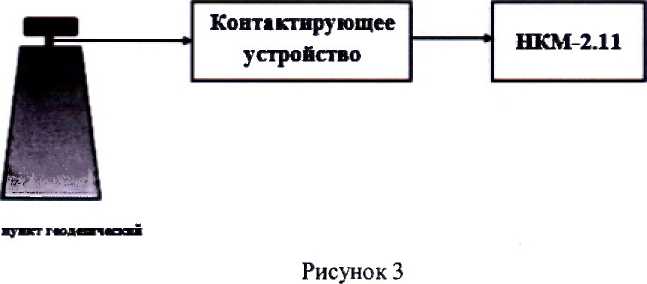

• 8.5.1 Собрать схему в соответствии с рисунком 3. Количество одновременно поверяемых блоков определяется количеством используемых контактирующих устройств (сопряжения интерфейсов).



• 8.5.2 Записать не менее 200 строк измерительной информации блока на ПЭВМ (координаты местоположения и скорость) при значении геометрического фактора ухудшения точности, рассчитанным блоком, не более 3

• 8.5.3 Выполнить действия п.п. 8.3.4 - 8.3.7.

• 8.5.4 Результаты поверки считать положительными, если абсолютная погрешность (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 находится в пределах ± 15 м.

• 8.6 Определение абсолютной погрешности измерений скорости в диапазоне от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3

• 8.6.1 Используя файлы результатов измерений скорости, полученные в п. 8.3.3, п. 8.5.2 (результаты, полученные при геометрическом факторе PDOP не более 3), определить абсолютную погрешность измерений скорости при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 по формуле (8):

где V(j) - измеренное значение скорости блоком в j-ый момент времени;

Vдейств 0) - действительное значение скорости в j-ый момент времени.

• 8.6.2 Результаты поверки считать положительными, если значения абсолютной погрешности измерений скорости в диапазоне от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 находятся в пределах ± 2 км/ч.

• 9.1 При положительных результатах поверки на блок выдается свидетельство установленной формы и (или) делается запись в формуляре, заверяемая подписью поверителя и знаком поверки.

• 9.2 В случае отрицательных результатов поверки поверяемый блок к дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.

Заместитель генерального директора -                     /

начальник НИО-8 ФГУП «ВНИИФТРИ»               /Г          О.В. Денисенко

Начальник лаборатории 842 ФГУП «ВНИИФТРИ»
