РА 1.007.004 МП

УТВЕРЖДАЮ

ВОЛЬТАМПЕРФАЗОМЕТР

«ПАРМА ВАФ®-А(С)» МЕТОДИКА ПОВЕРКИ РА1.007.004 МП

2016

ООО «ПАРМА»

РА1.007.003 МП

СОДЕРЖАНИЕ

постоянного тока

  • 3.8.2 Определение погрешностей ВАФ при измерении напряжения, силы и частоты

переменного тока опорным каналом ВАФ

  • 3.8.3  Определение погрешностей ВАФ при измерении напряжения, силы и частоты

переменного тока и углов сдвига фаз измерительным каналом

  • 3.8.4 Определение погрешностей ВАФ в трехфазном режиме и проверка правильности

определения порядка чередования фаз

Приложение А

Приложение Б

Поверка вольтамперфазометров «ПАРМА ВАФ®-А(С)» (далее по тексту - ВАФ) осуществляется в соответствии с настоящей методикой поверки.

Поверку ВАФ осуществляют органы государственной метрологической службы или аккредитованные метрологические службы юридических лиц.

ВАФ, не прошедшие поверку, к выпуску в обращение и к применению не допускаются.

Интервал между поверками - 4 года.

1 НОРМИРУЕМЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.1 Нормируемые метрологические характеристики ВАФ приведены в таблице 1. Таблица 1

Измеряемый параметр

Диапазон измерения

Пределы допускаемой погрешности при измерении приведенной1), (у) % относительной, (5)% абсолютной (А)

Примечание

Напряжение постоянного тока, U, В

0,5... 600

А = ± (0,5+0,005*Х)

Напряжение переменного тока, Urms» В

0,3... 600

у = ± 0,05 %

при U < 0,1 Ur

8 = ± 0,5 %

при U > 0,1 Ur

Сила переменного тока, Irms, А

0,004... 40

у = ±0,01 %

при I < 0,1 1к

8 = ± 1 %

при 1> 0,1 1к

Частота переменного тока,/ Гц

45...55

А = ±0,01

при U>2 В и

1>100 мА

Углы сдвига фаз, градус

0 до 360

А = ± 1

при U>10 В и 1>10 мА

Для расчета приведенной погрешности измерений за нормирующее значение принимается конечное значение диапазона измерения

Где - Urms, Irms - действующее значение напряжения, силы переменного тока,

X - измеренное значение напряжения; Ur, Ik - конечное значение диапазона измерения.

  • 2 ОПЕРАЦИИ ПОВЕРКИ

2.1 Операции поверки
  • 2.1.1 При проведении первичной и периодической поверки должны выполняться операции, приведенные в таблице 2.

  • 2.1.2 Поверка прекращается при получении отрицательных результатов при проведении любой из операций, предусмотренных в таблице 2.

Таблица 2

Наименование операции

№ пункта

Операция проводится при

первичной поверке

периодической поверке

Внешний осмотр

3.1

Да

Да

Проверка электрической прочности и сопротивления изоляции

  • 3.2

  • 3.3

  • 3.4

Да

Нет

Проверка параметров входных электрических цепей

3.5

Да

Нет

Включение и опробование

3.6

Да

Да

Проверка программного обеспечения

3.7

Да

Да

Определение метрологических характеристик

3.8

Да

Да

2.2 Средства поверки
  • 2.2.1 Перечень средств измерений и оборудования, необходимого для проведения поверки приведен в таблице 3.

    Таблица 3

    Средства поверки

    Тип

    Предел измерения

    Класс точности, погрешность

    Пункт методики поверки

    Калибратор универсальный

    FLUKE9100E

    Г.р №25985-03

    1000 В, 20 А,

    400 МОм

    U=±0,0065 %

    1=±0,014... 0,055%

    • 3.8.2

    • 3.8.3

    Калибратор напряжения и тока эталонный многофункциональный

    ПАРМА ГС8.03

    Г.р №46614-11

    U = 0...308 В, 1 = 0...7 А

    F=45...55 Tu

    Ф=0...360°

    ПГ ± 0,02 + 0,0015(Uk/Uh-1) %; ПГ ± 0,1 + 0,005(1к/1и-1) % ПГ±0,001 Гц; ПГ±0,02 0

    • 3.8.3

    • 3.8.4

    • 3.8.5

    Универсальная пробойная установка

    GPI-735A

    Г.р № 27825-04

    U=0.1...5,0 кВ R=1...9900MOm

    ПГ U = ± (0,01*иинд. + 5 е.м.р.)

    ПГ R±5 % при R от 1 до 500 Ом

    ПГ R±10 % при R 500...9900 МОм

    • 3.2

    • 3.3

    • 3.4

    Вольтметр универсальный

    В7-40

    Г.р № 9985-89

    10 МОм

    0,1 мВ...2 кВ

    ПГ=±(0,04 %+5 е.м.р)

    3.5

    Барометр-анероид

    БАММ-1

    Г.р №5738-76

    80...106 кПа

    ПГ ±200 Па

    2.5

    Измеритель температуры и влажности

    ТКА-ПКМ

    Г.р №24248-09

    0 - 50 °C; 10-98%

    ПГ± 0,5 °C; ПГ ± 5 %

    2.5

    2.2.2 Допускается использование других типов средств измерений и вспомогательного

оборудования, обеспечивающих определение метрологических характеристик с заданной точностью.

  • 2.2.3 Все средства поверки должны быть исправны, и иметь подтверждение о пригодности к применению в установленном порядке.

2.3  Требования к квалификации поверителей
  • 2.3.1  К проведению поверки ВАФ допускаются лица, аттестованные в установленном порядке в качестве поверителей, имеющие квалификационную группу по электробезопасности не ниже III.

2.4  Требования безопасности
  • 2.4.1  При проведении поверки необходимо соблюдать требования безопасности по ГОСТ 12.3.019-80, инструкций по эксплуатации и других нормативных документов на средства измерений и испытательное оборудование.

  • 2.4.2  Перед испытаниями средства измерений, которые подлежат заземлению, должны быть заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

  • 2.4.3  Подготовку приборов к испытаниям, сборку и разборку измерительных цепей следует выполнять при отсутствии на объекте испытаний и средствах измерений напряжения и остаточного заряда.

  • 2.4.4  Для снятия напряжения и остаточного заряда с приборов и средств испытаний и предупреждение ошибочного появления на них напряжения, необходимо обеспечивать:

  • —    отключением источников питания;

  • —     заземлением корпусов приборов.

  • 2.4.5  Не следует выполнять на объектах испытания, находящихся под испытательной нагрузкой, монтажные, наладочные и ремонтные работы.

  • 2.4.6  В цепях питания используемых средствах испытаний должны быть предохранители или автоматические выключатели.

  • 2.4.7  Провода, предназначенные для сборки измерительных цепей, должны быть снабжены наконечниками и маркировкой.

2.5 Условия проведения поверки и подготовка к ней

ВНИМАНИЕ! На поверку предъявляются ВАФ с измерительными и опорными датчиками тока, если их наличие предусмотрено комплектом поставки в соответствии с п.5 РА1.007.004ФО.

  • 2.5.1  Помещения, предназначенные для испытаний, должны удовлетворять требованиям пожарной безопасности по ГОСТ 12.1.004-91 и требованиям санитарно-эпидемиологических правил СП 2.2.1.1312-03.

  • 2.5.2  Помещения для испытаний должны иметь:

  • —    аварийное освещение или переносные светильники с автономным питани

ем;

  • —    средства пожаротушения;

  • —    средства для оказания первой помощи пострадавшим;

  • —    шину заземления.

  • 2.5.3  Перед проведением поверки необходимо убедиться в том, что встроенные элементы питания полностью заряжены. В случае необходимости зарядить их.

  • 2.5.4  Поверка проводится в нормальных условиях применения.

  • 2.5.5  Нормальные условия применения прибора по ГОСТ 22261.

  • 2.5.6  Рабочие условия применения:

  • —    температура окружающего воздуха от минус 30 до плюс 55 °C;

  • —    относительная влажность воздуха 90 % при 30 °C;

  • —    атмосферное давление от 70 до 106,7 кПа.

  • 2.5.7  Первичной поверке подлежат ВАФ при выпуске с производства и после ремонта.

  • 2.5.8  На периодическую поверку следует предъявлять ВАФ по истечении срока между поверками и после проведения регламентных работ (если такие работы предусмотрены техническими документами).

  • 2.5.9  Извлечь ВАФ из сумки.

  • 2.5.10 Проверить чистоту концевых частей зажимов датчиков тока, при необходимости произвести их очистку.

ВНИМАНИЕ! Перед проверкой электрического сопротивления и электрической прочности изоляции ВАФ необходимо извлечь элементы питания, а по окончании поверки установить их на прежнее место.

  • 2.5.11 Перед проведением поверки выдержать ВАФ в нормальных условиях окружающей среды не менее 4 часов, если он находился в климатических условиях, отличающихся от рабочих условий применения.

  • 2.5.12 Прогреть в течение 30 минут эталоны и средства поверки перед проведением поверки нормируемых метрологических характеристик ВАФ.

  • 2.5.13 Допускается проведение поверки ВАФ по отдельным каналам:

  • —  напряжения;

  • —  силы тока измерительного и/или опорного каналов;

в соответствии с комплектом поставки по п.5 РА1.007.004ФО.

  • 2.5.14 Все измерения осуществляются в однофазном режиме работы ВАФ, за исключением оговоренных отдельно.

Примечание - Подключение эталонных средств измерений проводить в соответствии со схемами подключения, указанными в их эксплуатационной документации и схемами, приведенными ниже.

  • 3 ПРОВЕДЕНИЕ ПОВЕРКИ

3.1  Внешний осмотр
  • 3.1.1  Произвести внешний осмотр корпуса измерительного блока, опорных и измерительных датчиков тока, соединительных кабелей, коммутационных разъемов. ВАФ и комплектующие изделия не должны иметь видимых повреждений, вмятин, разрывов и перекосов элементов.

  • 3.1.2  Проверить наличие и целостность пломб. Пломбы должны быть не повреждены. (При периодической поверке).

  • 3.1.3  Проверить смыкание концевых частей зажима.

  • 3.1.4  Результаты поверки считать положительными, если измерительный блок, датчики тока и коммутационные разъемы не имеют видимых повреждений, вмятин, разрывов и перекосов элементов.

  • 3.1.5  Если данное требование не выполняется, ВАФ считается не прошедшим поверку, и подлежит ремонту.

3.2 Проверка сопротивления изоляции ВАФ

ВНИМАНИЕ! Перед проверкой электрического сопротивления и электрической прочности изоляции ВАФ необходимо извлечь элементы питания.

  • 3.2.1  Соответствие требованиям проверяют при помощи установки для проверки параметров электробезопасности GPI-735A (далее по тексту - установка GPI-735A).

  • 3.2.2  Установку GPI-735A подготовить к работе согласно инструкции по эксплуатации.

  • 3.2.3  Соединить контакты следующим образом в соответствии с рисунком 1.

  • —   «I измер.» и «I опорн.» - К1;

  • —   «U опорн.» канал и одиночную клемму «В» - К2;

  • —   «U измер.» канал - КЗ;

  • —   обернуть корпус ВАФ фольгой, образуя контакт КО.

  • 3.2.4  ВАФ в выключенном состоянии поместить в блокировочную высоковольтную камеру.

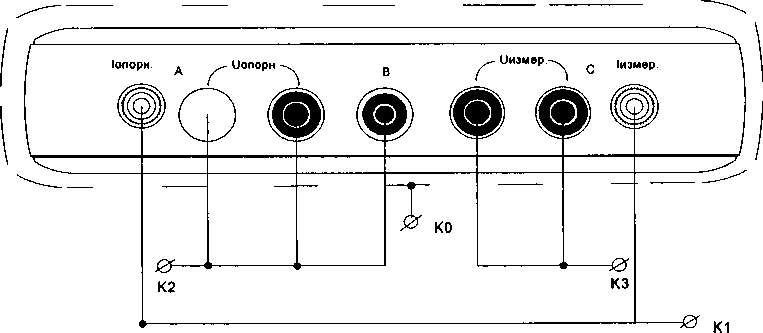

Рисунок 1

  • 3.2.5  Установить на установке GPI-735A испытательное напряжение 1000 В частотой

50 Гц, измерить сопротивление изоляции между:

  • —   контактами К1 и объединенными контактами К2 и КЗ;

  • —   контактами К2 и КЗ.

  • 3.2.6  Снять испытательное напряжение.

  • 3.2.7  Результаты поверки считать положительными, если по результатам обоих измерений сопротивление изоляции не менее 2 МОм.

3.3 Проверка электрической прочности изоляции измерительного блока

ВНИМАНИЕ! Перед проверкой электрического сопротивления и электрической прочности изоляции ВАФ необходимо извлечь элементы питания.

  • 3.3.1  Соответствие требованиям проверяют при помощи установки GPI-735A.

  • 3.3.2  Испытания электрической прочности изоляции ВАФ проводят в соответствии с требованиями и по методике ГОСТ 12.2.091.

  • 3.3.3  Установку GPI-735A подготовить к работе согласно инструкции по эксплуатации.

  • 3.3.4  Соединить контакты в соответствии с рисунком 1 настоящей методики поверки.

  • 3.3.5  Подать испытательное напряжение значением 2,2 кВ частотой 50 Гц и выдержать его в течение 1 минуты между:

  • —  контактами КО и объединенными контактами KI, К2 и КЗ;

  • —  контактами К1 и объединенными контактами К2 и КЗ;

  • —  контактами К2 и КЗ.

  • 3.3.6  Появление шума при испытаниях не является признаком неудовлетворительных результатов испытаний.

  • 3.3.7  Снять испытательное напряжение.

  • 3.3.8  Результаты поверки считать положительными, если в результате испытаний не произошло пробоя изоляции.

3.4 Проверка электрической прочности изоляции датчиков тока
  • 3.4.1  Соответствие требованиям проверяют при помощи установки GPI-735A.

  • 3.4.2  Испытаниям подвергают датчики тока опорного и измерительного каналов в соответствии с требованиями и по методике ГОСТ IEC 61010-2-032.

  • 3.4.3  Установку GPI-735A подготовить к работе согласно инструкции по эксплуатации.

  • 3.4.4  Концевые части зажима датчиков тока - контакт К1, обернуть корпус датчиков тока фольгой таким образом, чтобы расстояние между фольгой и концевой частью зажима датчиков тока было не менее 4 мм, образовав контакт К2, как показано на рисунке 2.

  • 3.4.5  Датчики тока поместить в блокировочную высоковольтную камеру.

  • 3.4.6  Подать испытательное напряжение 4 кВ частотой 50 Гц между контактами К1 и К2 и выдержать его в течение 1 минуты, а затем снять испытательное напряжение.

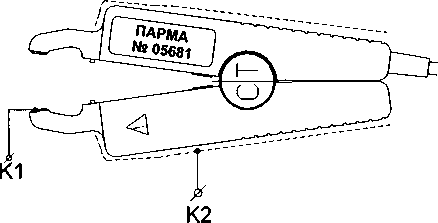

Рисунок 2

  • 3.4.7  Появление «короны» или шума при испытаниях не является признаком неудовлетворительных результатов испытаний.

  • 3.4.8  Снять испытательное напряжение.

  • 3.4.9  Датчики тока считаются выдержавшими проверку, если не произошло пробоя изоляции.

3.5 Проверка параметров входных электрических цепей ВАФ
  • 3.5.1  Соответствие требованиям проверяют при помощи вольтметра В7-40.

  • 3.5.2  Измерить входные сопротивления между:

  • —   клеммами «А» и «В»;

  • —   клеммой «А» и нейтралью опорного канала;

  • —   клеммой «С» и нейтралью измерительного канала.

  • 3.5.3  Результаты поверки считать положительными, если входное сопротивление между клеммами «А» и «В» не менее 1500 кОм, клеммами опорного канала не менее 1000 кОм, клеммами измерительного канала не менее 1 000 кОм, если данное требование не выполняется, ВАФ считается не прошедшим поверку, и подлежит ремонту.

3.6  Включение и опробование
  • 3.6.1  Включить питание ВАФ, кратковременно нажав кнопку «О», расположенную на лицевой панели ВАФ. В случае отсутствия сигнала убедиться в наличии встроенных источников питания и/или встроенные элементы питания полностью заряжены. В случае необходимости зарядить их.

  • 3.6.2  Сразу после включения питания ВАФ запускается программа самотестирования, на экране ВАФ отображается заставка с логотипом, а затем заставка с заводским номером ВАФ, годом выпуска и заводскими номерами измерительных и опорных датчиков тока, в нижней строке должна отображаться версия ПО ВАФ.

  • 3.6.3  Если индикация осуществляется правильно, убедиться, что ВАФ автоматически переходит в основной режим работы - однофазный.

  • 3.6.4  Результаты поверки считать положительными, если индикация осуществляется правильно, заводские номера измерительного блока и год выпуска, номера опорных и измерительных датчиков тока, которые соответствуют комплекту данного ВАФ, батареи не разряжены, а заводской номер измерительного блока ВАФ указанный на этикетке в батарейном отсеке, совпадает с заводским номером на экране.

3.7  Проверка программного обеспечения
  • 3.7.1  Проверка программного обеспечения осуществляется одновременно с включением и опробованием.

  • 3.7.2  Включить питание ВАФ, кратковременно нажав кнопку «О», расположенную на лицевой панели ВАФ. В случае отсутствия сигнала убедиться в наличии встроенных источников питания и/или проверить уровень заряда встроенных элементов питания. В случае необходимости зарядить их.

  • 3.7.3  Сразу после включения питания ВАФ запускается программа самотестирования, на экране ВАФ отображается заставка с логотипом, а затем заставка с заводским номером ВАФ, годом выпуска и заводскими номерами измерительных и опорных датчиков тока, в нижней строке должна отображаться версия ПО ВАФ.

  • 3.7.4  Результаты поверки считать положительными, если индикация версии ПО на экране ВАФ не ниже версии 2.05.

3.8  Определение метрологических характеристик
  • 3.8.1  В ходе поверки определяются следующие метрологические характеристики ВАФ:

  • —  диапазон и погрешности ВАФ при измерении напряжения постоянного тока;

  • —  диапазон и погрешности ВАФ при измерении напряжения переменного тока;

  • —  диапазон и погрешности ВАФ при измерении силы переменного тока;

  • —  диапазон и погрешности ВАФ при измерении частоты переменного тока;

  • —  диапазон и погрешности ВАФ при измерении углов сдвига фаз между входными сигналами.

  • 3.8.2  Определение метрологических характеристик ВАФ производится методом прямых измерений.

  • 3.8.3  Для поверки нормируемых метрологических характеристик используют испытательные сигналы, приведенные в таблице 4.

Таблицаz

Заданный параметр

Испытательный сигнал, № п/п

1

2

3

4

5

6

7

1. Напряжение постоянного тока

-600

-100

-6

6

100

600

0

2. Напряжения, сила и частота переменного тока опорного канала

и, В

10

30

60

100

300

600

-

I, А

0,1

0,4

0,5 (5)*

1 (10)*

2(20)*

-

4 (40)*

/Гц

55

52

50

47

45

50

50

3. Напряжения, сила и частота переменного тока измерительного канала и углы сдвига фаз

Ua, В

10

30

60

100

300

600

-

Uc, В

1а, А

0,1

0,4

0,5 (5)*

1 (10)*

2(20)*

-

4 (40)*

1с, А

/Гц

55

52

50

47

45

50

50

Ф1а,°

45

60

30

90

0

-

-

cpUa, °

0

0

0

30

-120

-

-

(pUc, 0

0

120

120

90

0

-

-

4. Напряжение переменного тока и углы сдвига фаз в трехфазной системе, определение порядка чередования фаз

Ua, В

10

30

60

100

300

600

-

иь,в

Uc, В

<pUa, 0

0

0

0

30

-120

0

-

cpUb,0

0

-120

90

0

120

0

-

<pUc, °

0

120

120

90

0

0

-

Чередование фаз

Обратное

Прямое

Обратное

Прямое

Прямое

Обратное

-

Примечание - *При определении погрешности ВАФ при измерении силы переменного тока 5, 10, 20 40 А использовать калиброванные рамки (Приложение Б) с числом витков п=10. Значение параметра epic по умолчанию считать равным 0 °.

3.8.1 Проверка диапазона и определение погрешностей ВАФ при измерении напряжения постоянного тока
  • 3.8.1.1 Соответствие требованиям проверяют при помощи калибратора универсального Fluke 9100Е (далее по тексту - калибратор).

  • 3.8.1.2 Калибратор и ВАФ подготовить к работе согласно инструкциям по эксплуатации.

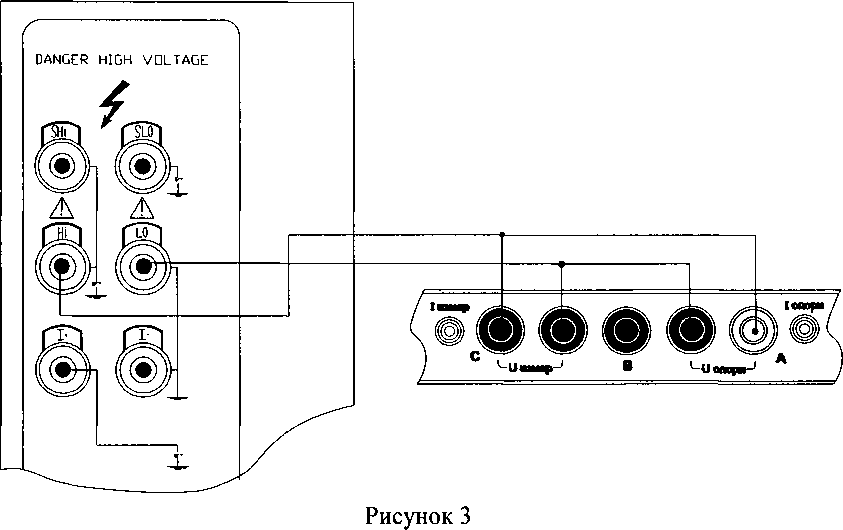

  • 3.8.1.3 ВАФ подключить к калибратору, как показано на рисунке 3.

  • 3.8.1.4 На калибраторе сформировать испытательный сигнал № 1 согласно данным п. 1 таблицы 4.

  • 3.8.1.5 Результат измерения напряжения постоянного тока измерительного канала ВАФ (в нижней части экрана ВАФ отображается обозначение ЕЗ измерительного канала) внести в таблицу 5 протокола поверки (Приложение А).

  • 3.8.1.6 Значение абсолютной погрешности измерения определить по формуле (1), результаты расчетов занести в таблицу 5 протокола поверки (Приложение А)

А<4 — Ац Ак,

(1)

где Ак - Заданное значение параметра

Аи - Измеренное ВАФ значение параметра

, убедиться, что в нижней части экрана ВАФ появилось

  • 3.8.1.7 Нажать клавишу обозначение напряжения опорного канала.

  • 3.8.1.8 Внести результат измерений опорного канала в таблицу 5 протокола поверки (Приложение А). Определить по формуле (1) значение абсолютной погрешности измерения, результат расчета внести в таблицу 5 протокола поверки (Приложение А). Вернуться к отображению результатов измерительного канала, нажав клавишу и ш.

  • 3.8.1.9 Аналогичным образом последовательно сформировать остальные испытательные сигналы напряжения постоянного тока в соответствии с данными п. 1 таблицы 4. Результаты измерений ВАФ и определения по формуле (1) значений абсолютных погрешностей ВАФ при измерении напряжения постоянного тока измерительным и опорным каналами внести в таблицу 5 протокола поверки (Приложение А).

  • 3.8.1.10 Результаты поверки считать положительными, если диапазон измерений и абсолютные погрешности ВАФ при измерении напряжения постоянного тока соответствуют требованиям таблицы 1 настоящей методики поверки, если данное требование не выполняется, ВАФ считается не прошедшим поверку, и подлежит ремонту.

3.8.2 Определение погрешностей ВАФ при измерении напряжения, силы и частоты переменного тока опорным каналом ВАФ
  • 3.8.2.1 Соответствие требованиям проверяют при помощи калибратора напряжения и тока эталонного многофункционального «ПАРМА ГС8.03» (далее по тексту - ГС8.03) и калибратора многофункционального Fluke 9100Е (далее по тексту - калибратор).

  • 3.8.2.2 Калибраторы и ВАФ подготовить к работе согласно инструкциям по эксплуатации.

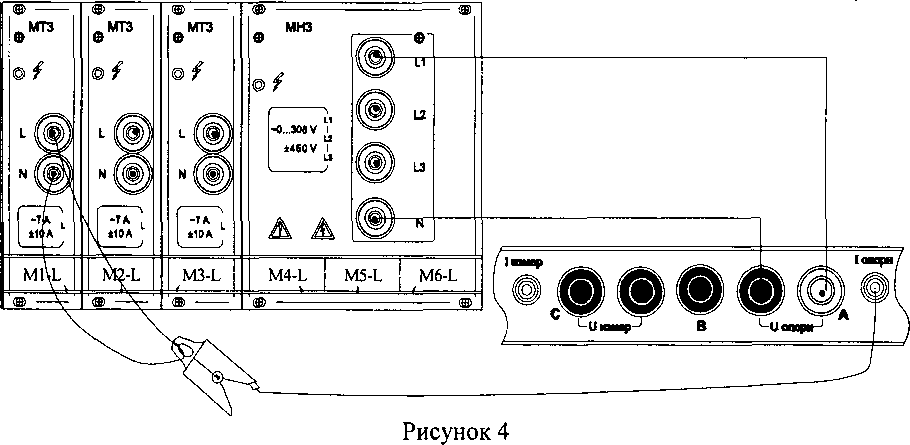

    3.8.2.3 ВАФ подключить к ГС8.03, как показано на рисунке 4.

    3.8.2.4 На ГС8.03 сформировать испытательный сигнал № 1 согласно данным п. 2 таблицы 4.

  • 3.8.2.5 Внести результат измерений ВАФ напряжения и частоты переменного тока в таблицу 6 протокола поверки (Приложение А).

  • 3.8.2.6 Нажать клавишу щ I, результат измерений силы и частоты переменного тока ВАФ внести в таблицу 7 протокола поверки (Приложение А).

  • 3.8.2.7 Определить приведенные погрешности ВАФ при измерении напряжения и силы переменного тока по формуле (2), абсолютную погрешность ВАФ при измерении частоты переменного тока по формуле (1), результат расчета внести в соответствующие таблицы протокола поверки Приложение А.

7А=Аи Лк-100,%

(2)

Ад

где Ак - Заданное значение параметра

Аи - Измеренное ВАФ значение параметра

Ад - Конечное значение диапазона

  • 3.8.2.8 Аналогичным образом последовательно сформировать испытательные сигналы №№2-5 напряжения, силы и частоты переменного тока в соответствии с данными п. 2 таблицы 4. Сигналы 4, 5 и 7 сформировать с использованием калиброванной рамки.

  • 3.8.2.9 Результаты измерений и определения по формулам (1), (2) и (3) погрешностей ВАФ при измерении напряжения, силы и частоты переменного тока внести в соответствующие таблицы протокола поверки (Приложение А).

<54 = 100-,%                              (3)

Ак

где Ак - Заданное значение параметра

Аи - Измеренное ВАФ значение параметра

  • 3.8.2.10 Отключить ВАФ от ГС8.03.

  • 3.8.2.11 Подготовить калибратор к работе согласно инструкции по эксплуатации.

  • 3.8.2.12 Подключить ВАФ к калибратору, как показано на рисунке 3.

  • 3.8.2.13 На калибраторе сформировать сигнал № 6 согласно данным п. 2 и 3 таблицы 4 для измерения напряжения переменного тока опорным и измерительным каналами ВАФ. Результаты измерения внести в таблицу 6 протокола поверки Приложения А. Относительную погрешность ВАФ при измерении напряжения переменного тока определить по формуле (3), результат расчета погрешностей занести в таблицу 6 протокола поверки Приложения А.

  • 3.8.2.14 Результаты поверки считать положительными, если диапазон измерений и погрешностей ВАФ при измерении напряжения, силы и частоты переменного тока соответствуют требованиям таблицы 1 настоящей методики поверки, если данное требование не выполняется, ВАФ считается не прошедшим поверку, и подлежит ремонту.

3.8.3 Определение погрешностей ВАФ при измерении напряжения, силы и частоты переменного тока и углов сдвига фаз измерительным каналом
  • 3.8.3.1 Соответствие требованиям проверяют при помощи ГС8.03.

  • 3.8.3.2 ГС8.03 и ВАФ подготовить к работе согласно инструкциям по эксплуатации.

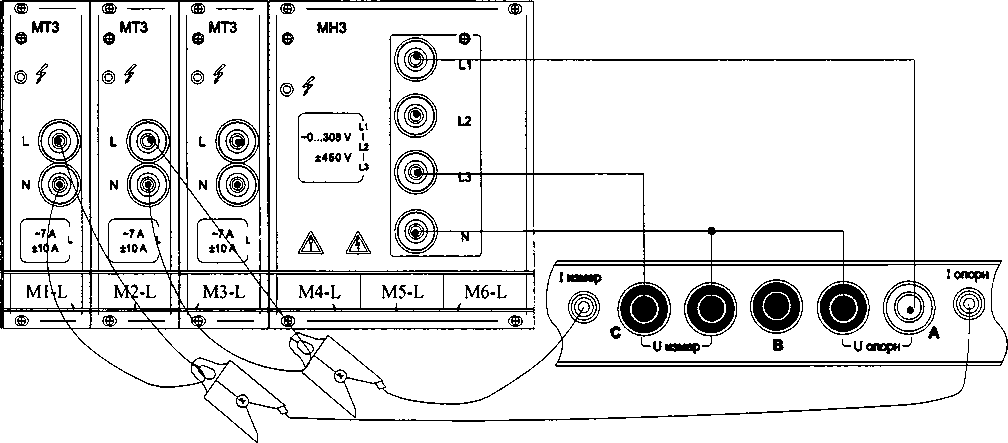

  • 3.8.3.3 ВАФ подключить к ГС 8.03, как показано на рисунке 5.

Рисунок 5

  • 3.8.3.4 Обхватите датчиками тока токопровод таким образом, чтобы знак «•», расположенный на корпусе датчиков тока, указывал направление к источнику тока, концевые части зажима были надежно сомкнуты, а токопровод находился, по возможности, посередине зажима.

  • 3.8.3.5 На ГС8.03 сформировать испытательный сигнал № 1 согласно данным п. 3 таблицы 4.

  • 3.8.3.6 Внести результаты измерений в протокол поверки Приложение А:

  • —   напряжения переменного тока в таблицу 6;

  • —   силы переменного тока в таблицу 7;

  • —   частоты переменного тока в таблицы 6 и 7;

  • —    угла сдвига фаз ipUcIc, отображаемого на первом экране ВАФ, в таблицу 8;

  • —    углов сдвига фаз (pUaUc, cpUalc, (plaUc, cplalc, отображаемых на втором экране ВАФ, в таблицу 8. Для переключения между экранами нажать клавишу =S1.

  • 3.8.3.7 Определить погрешности ВАФ при измерении напряжения и силы переменного тока по формуле (2), частоты переменного тока, а так же угла сдвига фаз по формуле (1), результаты расчета внести в соответствующие таблицы 6, 7 и 8 протокола поверки.

  • 3.8.3.8 Аналогичным образом последовательно сформировать остальные испытательные сигналы №№2-5, 7 в соответствии с требованиями п. 3 таблицы 4. Сигналы 3, 4, 5 и 7 сформировать с использованием калиброванной рамки.

  • 3.8.3.9 Результаты измерений и определения относительных погрешностей ВАФ при измерении напряжения и силы переменного тока по формуле (3), абсолютных погрешностей ВАФ при измерении углов сдвига фаз и частоты переменного тока по формуле (1) внести в соответствующие таблицы протокола поверки Приложение А.

  • 3.8.3.10 Результаты поверки считать положительными, если погрешности ВАФ при измерении напряжения, силы и частоты переменного тока, а так же углов сдвига фаз между входными сигналами соответствуют требованиям, установленным в таблице 1 настоящей методики поверки, если данное требование не выполняется, ВАФ считается не прошедшим поверку, и подлежит ремонту.

3.8.4 Определение погрешностей ВАФ в трехфазном режиме и проверка правильности определения порядка чередования фаз
  • 3.8.4.1 Соответствие требованиям проверяют при помощи ГС8.03.

  • 3.8.4.2 ГС8.03 и ВАФ подготовить к работе согласно инструкциям по эксплуатации.

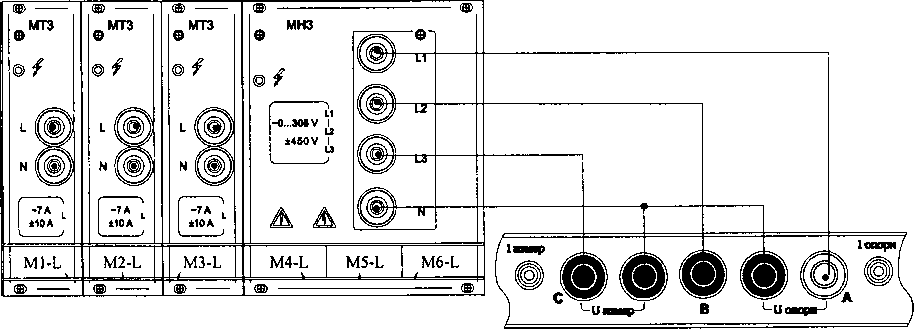

  • 3.8.4.3 ВАФ подключить к ГС8.03 в соответствии с рисунком 6.       ___

  • 3.8.4.4 Установить на ВАФ трехфазный режим работы, нажав клавишу ЕЭ.

  • 3.8.4.5 На ГС8.03 сформировать испытательный сигнал № 1 согласно данным п. 4 таблицы 4.

Рисунок 6

  • 3.8.4.6 Внести результаты измерения напряжения переменного тока каналом Ub ВАФ и определения порядка чередования фаз в таблицу 9 протокола поверки Приложение А.

  • 3.8.4.7 Определить погрешность ВАФ при измерении напряжения переменного тока на канале Ub ВАФ по формуле (2) и правильность определения порядка чередования фаз, результаты внести в таблицу 9 протокола поверки Приложения А.

  • 3.8.4.8 Нажать клавишу ИЕ, внести результат измерения угла сдвига фаз (pUaUb в таблицу 9 протокола поверки Приложения А. Определить значения абсолютных погрешностей измерения углов сдвига фаз по формуле (1), результаты расчетов внести в таблицу 9 протокола поверки Приложение А.

  • 3.8.4.9 Аналогичным образом последовательно сформировать остальные испытательные сигналы согласно п. 4 таблицы 4. Результаты измерений, определение правильности порядка чередования фаз и погрешностей ВАФ при измерении напряжения переменного тока каналом Ub ВАФ и углов сдвига фаз внести в таблицу 9 протокола поверки Приложение А.

  • 3.8.4.10 Результаты поверки считать положительными, если погрешности ВАФ при определении порядка чередования фаз, измерениях напряжения переменного тока и углов сдвига фаз соответствуют требованиям, установленным в таблице 1, настоящей методики поверки, если данное требование не выполняется, ВАФ считается не прошедшим поверку, и подлежит ремонту.

4 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 4.1  Результаты поверки (калибровки) оформляются протоколом. Форма протокола поверки ВАФ приведена в приложении А.

  • 4.2  Протокол поверки (калибровки) может быть передан заказчику в электронном виде по письменному требованию заказчика.

  • 4.3  В протоколе первичной поверки пределы допускаемых погрешностей измерения приведены с учетом коэффициента 0,8 в соответствии с п. 4.1.4 ТУ 4221-028-31920409-2014.

  • 4.4  При первичной поверке положительный результат отмечается в формуляре ВАФ с указанием даты следующей поверки и заверяется подписью поверителя с оттиском знака поверки, оформляется свидетельством о поверке установленного образца, на которое наносится знак поверки (оттиск), а на винт крепления задней панели корпуса ВАФ наносится знак поверки давлением на специальную мастику.

  • 4.5  Для периодической поверки (калибровки) пределы допускаемых погрешностей измерения установлены в п. 1 настоящей методики поверки.

  • 4.6  При периодической поверке (калибровке) положительный результат оформляется свидетельством о поверке (калибровке) установленного образца, а знак поверки заменяется.

  • 4.7  При поверке (калибровке) отдельных каналов ВАФ в соответствии комплектом поставки, соответствующим п.5 РА1.007.004ФО, в свидетельстве о поверке (калибровке) необходимо указывать информацию об объеме проведенной поверки (калибровки).

  • 4.8  Допускается проводить периодическую поверку (калибровку) ВАФ в объеме необходимом владельцу ВАФ на основании письменного заявления владельца, оформленного в произвольной форме.

ПРИЛОЖЕНИЕ А

ПРОТОКОЛ ПЕРВИЧНОЙ ПОВЕРКИ

№________от «______»________20___года

ВОЛЬТАМПЕРФАЗОМЕТРА «ПАРМА ВАФ®-А(С)»

Заводской №

ВАФ |                    | Датчики тока      |                      |

Версия ПО:

Принадлежит

Средства поверки

№ п.п.

Наименование

Зав. №

Дата поверки

1

Универсальная пробойная установка GPI-735A

2

Вольтметр универсальный В7-40

3

Калибратор универсальный Fluke 9100Е

4

Калибратор напряжения и тока эталонный многофункциональный ПАРМА ГС8.03

Условия поверки: Т -_____°C; Атмосферное давление: -_____кПа; влажность_______%

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1. Внешний осмотр: измерительный блок, датчики тока и коммутационные разъемы (____) имеют видимых повреждений,

вмятин, разрывов и перекосов элементов.

  • 2. Результаты проверки электрического сопротивления и испытания электрической прочности изоляции ВАФ приведены

в таб. 1 -3, а результаты проверки параметров входных электрических цепей ВАФ приведены в таблице 4

Таблица 1 - Измерение сопротивления изоляции ВАФ

Измерение

Нормируемое сопротивление МОм

Измеренное входное сопротивление МОм

Между контактами К1 и объединенными контактами К2 и КЗ

Не менее 2,0

Между контактами К2 и КЗ

Не менее 2,0

Вывод: (   ) Соответствует требованиям ТУ 4221 -028-31920409-2014, сопротивление изоляции______2 МОм.

Таблица 2 - Испытание электрической прочности изоляции ВАФ

Измерение

Напряжение испытательное, кВ

Время воздействия

Результаты испытания

Между контактами КО и объединенными контактами KI, К2 и КЗ

2,2

1 минута

Между контактами К1 и объединенными контактами К2 и КЗ

2,2

1 минута

Между контактами К2 и КЗ

2,2

1 минута

Вывод: (   ) Соответствует требованиям ТУ 4221-028-31920409-2014.

Таблица 3 - Испытание электрической прочности изоляции датчиков тока

Зав. № датчиков тока

Измерение

Напряжение испытательное, кВ

Время воздействия

Результаты испытания

Между контактами К1 и К2

4,0

1 минута

Между контактами К1 и К2

4,0

1 минута

Вывод: (   ) Соответствует требованиям ТУ 4221-028-31920409-2014.

Таблица 4 - Проверка параметров входных электрических цепей измерительного блока

Измерение

Нормируемое входное сопротивление, кОм

Измеренное входное сопротивление, кОм

Между клеммами «А» и «В»

Не менее 1500,0

Измерительный канал

Не менее 1000,0

Опорный канал

Не менее 1000,0

Вывод: (   ) Соответствует требованиям ТУ 4221 -028-31920409-2014.

  • 3.  Опробование: индикац ия осуществляется (____) правильно.

  • 4. Проверка правильности определения порядка чередования фаз: порядок чередования фаз определяется (____) правильно.

  • 5. Результаты проверки нормируемых метрологических характеристик ВАФ приведены в таб.5-9.

Таблица 5 - Определение погрешностей ВАФ при измерении напряжения постоянного тока

Заданное значение, и, В

Измеренное ВАФ значение, U, В

Абсолютная погрешность измерения, В

Пределы допускаемой абсолютной погрешности измерения, В

Измер. канал

Опорн. канал

Измер. канал

Опорн. канал

-600,00

±2,80

-100,00

±0,80

-6,00

±0,42

6,00

±0,42

100,00

±0,80

600,00

±2,80

0,00

±0,40

Вывод: Погрешности ВАФ при измерении напряжения постоянного тока (   ) соответствует требованиям ТУ 4221-028

31920409-2014.

Таблица 6 - Проверка диапазона и определение погрешностей ВАФ при измерении напряжения переменного тока

Заданные значения

Измеренные ВАФ значения

Погрешности измерения

Пределы допускаемых погрешностей измерения

Измер. канал

Опорн. канал

Измер. канал

Опорн. канал

и

f

и, в

Л Гц

Urms, В

/. Гц

Urms, В

Л Гц

Urms, В

/, Гц

Urms, В

/,Гц

У, %

5,%

А, Гц

10,00

55,000

±0,04

-

±0,008

30,00

52,000

±0,04

-

±0,008

60,00

50,000

±0,04

±0,4

±0,008

100,00

47,000

±0,4

±0,008

300,00

45,000

±0,4

±0,008

600,00

50,000

-

±0,4

±0,008

Вывод: Погрешности ВАФ при измерении напряжения и частоты переменного (   ) соответствует требованиям ТУ 4221

028-31920409-2014.

Таблица 7 - Определение погрешностей ВАФ при измерении силы переменного тока

Заданное значение

Измеренное ВАФ

Погрешность измерения

Пределы допускаемой погрешности измерения

Измер. канал

Опорн. канал

Измер.

канал

Опорн. канал

I, А

/Гц

Irms, А

/Гц

Irms, А

/Гц

Irms, %

/Гц

Irms, %

/Гц

I

/

у, %

8, %

А, Гц

0,1000

55,000

±0,08

-

±0,008

0,4000

52,000

±0,08

±0,8

±0,008

5,000

50,000

-

±0,8

±0,008

10,000

47,000

-

±0,8

±0,008

20,000

45,000

-

±0,8

±0,008

40,000

50,000

-

±0,8

±0,008

Вывод: Погрешности ВАФ при измерении силы и частоты переменного тока (   ) соответствует требованиям ТУ 4221

028-31920409-2014.

Таблица 8 - Определение погрешностей ВАФ при измерении углов сдвига фаз в однофазном режиме работы ВАФ

Заданные значения, °

Расчетные значения углов сдвига фаз, 0

Измеренные ВАФ углы сдвига фаз, 0

Абсолютные погрешности измерения ВАФ, °

Предел доп.ПГ измер.

cpla

<pUa

cpUc

cpUcIc

cpUaUc

cpUalc

cpIaUc

cplalc

cpUcIc

pUaUc

cpUalc

cpIaUc

cplalc

cpUcIc

cpUaUc

cpUalc

cpIaUc

cplalc

Ф

45,0

0,0

0,0

0,0

0,0

0,0

45,0

45,0

±0,8

60,0

0,0

120,0

120,0

240,0

0,0

300,0

60,0

±0,8

30,0

0,0

120,0

120,0

240,0

0,0

270,0

30,0

±0,8

90,0

30,0

90,0

90,0

300,0

30,0

0,0

90,0

±0,8

0,0

-120,(

0,0

0,0

240,0

240,0

0,0

0,0

±0,8

Вывод: Погрешности ВАФ при измерении углов сдвига фаз (   ) соответствует требованиям ТУ 4221-028-31920409-2014.

Таблица 9 - Определение погрешностей ВАФ при измерении напряжения переменного тока и углов сдвига фаз в трехфазном режиме работы ВАФ

Заданные значения

Значение на ВАФ

Измеренные ВАФ зна

чения

Погрешность измерения

Пределы допускаемой ПГ измерения

и

Ф

Соотв. чередования фаз требованиям

Чередование фаз

и, В

<pUa

<pUb

<pUc

cpUaUb,0

иь,в

cpUaUb,0

Чередование фаз

иь

cpUaUb

у, %

8, %

Д,°

обратное

10,00

0,0

0,0

0,0

0,0

±0,04

-

±0,8

прямое

30,00

0,0

-120,0

120,(

120,0

±0,04

-

±0,8

обратное

60,00

0,0

90,0

120,(

270,0

±0,04

±0,4

±0,8

прямое

100,00

30,0

0,0

90,0

30,0

-

±0,4

±0,8

прямое

300,00

■120,0

120,0

0,0

120,0

-

±0,4

±0,8

обратное

600,00

0,0

0,0

0,0

0,0

-

±0,4

±0,8

Вывод: Погрешности ВАФ при измерении напряжения переменного тока и углов сдвига фаз, а так же порядок чередования фаз (  ) соответствует требованиям ТУ 4221 -028-31920409-2014.

Заключение по результатам поверки:

На основании результатов поверки вольтамперфазометр «ПАРМА ВАФ*-А(С)» зав. X»_________признан

пригодным к применению.

Выдано свидетельство о поверке X»______________от_______________.

Выдано извещение о непригодностиХ®_____________от_______________.

Поверку произвел:____________

ПРИЛОЖЕНИЕ Б (Справочное)

Рамка для поверки ВАФ с датчиками тока

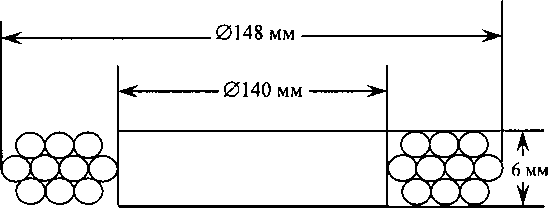

Рисунок 1 Рамка из 10 витков

Максимальный ток на входе рамки должен быть не более 4 А. Диаметр проводника не более 02,00 мм. Выводы обмотки типа «Банан».

XI

Рисунок 2 Электрическая схема рамки

19

ВАФ®-А(С)

Версия: 001

декабрь 2015

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
