Системы оптические координатно-измерительные топометрические ATOS

МЕТОДИКА ПОВЕРКИ

МП 203-56-2018

МОСКВА, 2018

Настоящая методика поверки распространяется на системы оптические координатно-измерительные топометрические ATOS (далее - системы) производства GOM GmbH, Германия и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками 1 год.

1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции указанные в таблице 1. Таблица 1

№ п/п

Наименование операции

№ пункта методики поверки

Средства поверки

Проведение операций при

первичной поверке

периодичес

кой поверке

1

Внешний осмотр, опробование

5.1

Визуально

Да

Да

2

Проверка идентификационных данных программного обеспечения

5.2

-

Да

Да

3

Определение метрологических характеристик систем

5.3

Средства для поверки указанные в таблице 2

Да

Да

Таблица 2 Средства для поверки сканеров

Наименование системы

Наименование средства поверки

Для систем ATOS TripleScan 16М MV170/SO; ATOS III TripleScan MV38/SO, MV60/SO, MVIOO/SO, MV170/SO; ATOS II TripleScan MV38/SO, MV60/SO, MVIOO/SO, MV170/SO; ATOS Compact Scan  12M MV45/SO,

MV80/SO;  ATOS  Compact  Scan  8M  MV45/SO,

MV80/SO;  ATOS  Compact  Scan  5M  MV40/SO,

MV70/SO; ATOS Capsule 12M MV40/SO, MV70/SO. MV120/SO, MV200/SO; ATOS Capsule 8M MV40/SO, MV70/SO, MV120/SO, MV200/SO; ATOS Core 5M MV45, MV80, MV 135; ATOS Core 2M MV45, MV80, MV 135;

Мера - пространственный эталон из комплекта мер для поверки систем оптических координатно- измерительных топометрических      ATOS

(рег.№ 54216-13)

Для всех остальных систем:

Меры для поверки систем

ATOS (per. №73210-18)

Допускается применять другие, вновь разработанные или находящиеся в эксплуатации средства поверки, удовлетворяющие по точности требованиям настоящей методики и прошедшие поверку в органах метрологической службы.

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 2.1. При проведении поверки систем, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на приборы и поверочное оборудование, правилам по технике безопасности, действующим на месте проведения поверки.

3. УСЛОВИЯ ПОВЕРКИ
  • 3.1. Поверку следует проводить в нормальных условиях применения приборов:

  • - температура окружающего воздуха, °C                                 20±5;

  • - относительная влажность воздуха, %, без конденсата, не более            85.

Также должны отсутствовать вибрации, тряска, удары, дополнительные электрические и магнитные поля, являющиеся источником погрешности выполняемых измерений.

  • 3.2. Приборы, другие средства измерений и меры для поверки выдерживают не менее 1 часа при постоянной температуре, соответствующей нормальным условиям работы систем.

4. ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

Проверить наличие действующих свидетельств о поверке на средства поверки;

Приборы и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией.

5. ПРОВЕДЕНИЕ ПОВЕРКИ 5.1 Внешний осмотр, опробование

При внешнем осмотре должно быть установлено соответствие системы следующим требованиям:

  • •  отсутствие коррозии, механических повреждений и других дефектов на рабочих поверхностях систем, влияющих на эксплуатационные и метрологические характеристики систем;

  • •  наличие маркировки и комплектности согласно требованиям эксплуатационной документации.

Перед опробованием системы должны быть проведены подготовительные работы согласно эксплуатационной документации, в том числе её включение.

При опробовании проверяется работоспособность в соответствии с требованиями её технической документации.

Система считается поверенной в части внешнего осмотра и опробования, если установлено полное соответствие конструктивного исполнения, комплектности, маркировки, отсутствуют механические повреждения системы, кабелей передачи данных и электрического питания, а также установлено, что она функционирует в соответствии с технической документацией.

  • 5.2 Проверка идентификационных данных программного обеспечения Проверить наименование программного обеспечения и его версию.

Система считается поверенной, если ее программное обеспечение ATOS Professional, GOM inspect, GOM inspect professional или GOM Scan, версия v.2018 и выше.

5.3 Определение метрологических характеристик систем

Метрологические характеристики систем определяются с помощью мер для поверки систем ATOS путем проведения трех серий измерений.

При первой серии измерений расположить меру для поверки систем ATOS горизонтально на устойчивом основании (столе, стенде).

Наклонить систему на 45° относительно ее опорной оси. Системы, помеченные специальным маркером, необходимо наклонить на 30° (рисунок 1).

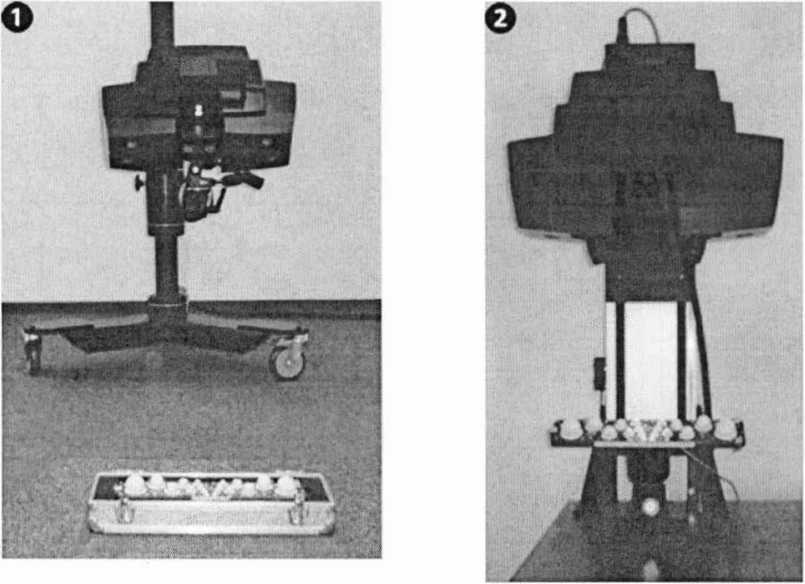

Рисунок 1 - Взаимное расположение меры относительно системы при измерении меры в горизонтальном положении

(1 - система наклонена под углом 45°, 2 - система наклонена под углом 30°)

Отрегулировать систему по высоте в зависимости от диаметра измеряемых сфер таким образом, чтобы сферы находились в зоне видимости системы.

Также система должна находиться по середине расстояния между центрами одинаковых измеряемых сфер.

Выполнить 8 измерений меры, каждый раз поворачивая ее на 45° вокруг центральной точки, т.е. середины расстояния между центрами сфер (рисунок 2).

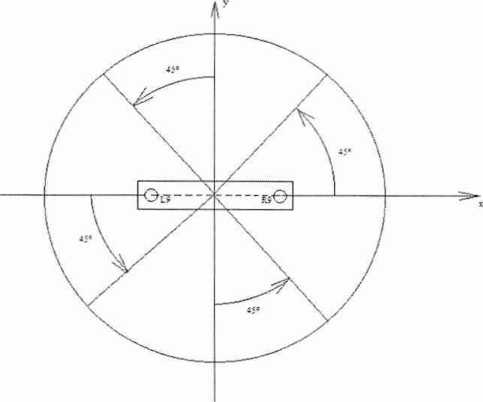

Рисунок 2 - Схематичное изображение позиций измерения, мера лежит горизонтально

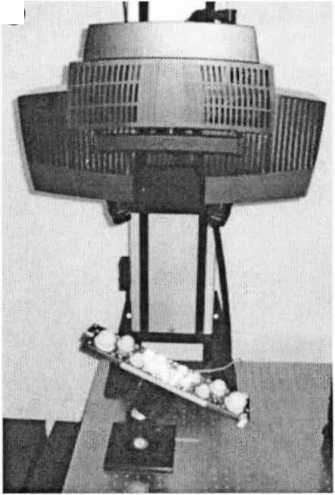

Далее необходимо расположить меру левой сферой ближе к системе (рисунок 3). Провести измерение меры в таком положении. Повернуть меру на 180° в горизонтальной плоскости и повторить измерение меры.

Рисунок 3 - Взаимное расположение меры относительно системы при измерении меры в горизонтальном положении ближе к левой сфере

(1 - система наклонена под углом 45°, 2 - система наклонена под углом 30°)

При второй серии измерений необходимо наклонить систему под углом 45° относительно ее перпендикулярной оси по часовой стрелке. Для некоторых систем это невозможно, в этом случае на приспособлении, которое наклонено под углом 30° к горизонту, необходимо расположить меру (рисунок 4).

о

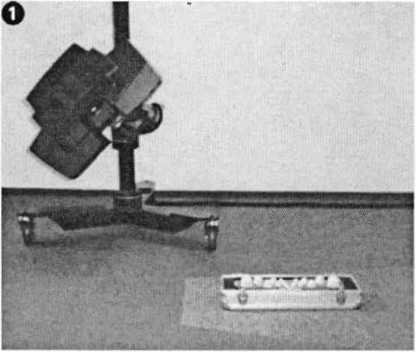

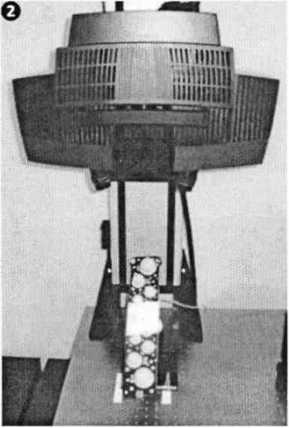

Рисунок 4 - Взаимное расположение меры относительно системы при второй серии измерений

Отрегулировать систему по высоте в зависимости от диаметра измеряемых сфер таким образом, чтобы сферы находились в зоне видимости системы.

Также система должна находиться по середине расстояния между центрами одинаковых измеряемых сфер.

Выполнить 8 измерений меры, каждый раз поворачивая ее на 45° вокруг центральной точки, т.е. середины расстояния между центрами сфер (рисунок 2).

Далее необходимо расположить меру левой сферой ближе к системе (рисунок 3). Провести измерение меры в таком положении. Повернуть меру на 180° в горизонтальной плоскости и повторить измерение меры.

При третьей серии измерений необходимо наклонить систему под углом 45° относительно ее перпендикулярной оси против часовой стрелки. Для некоторых систем это невозможно, в этом случае на приспособлении, которое наклонено под углом 30° к горизонту, необходимо расположить меру (рисунок 5).

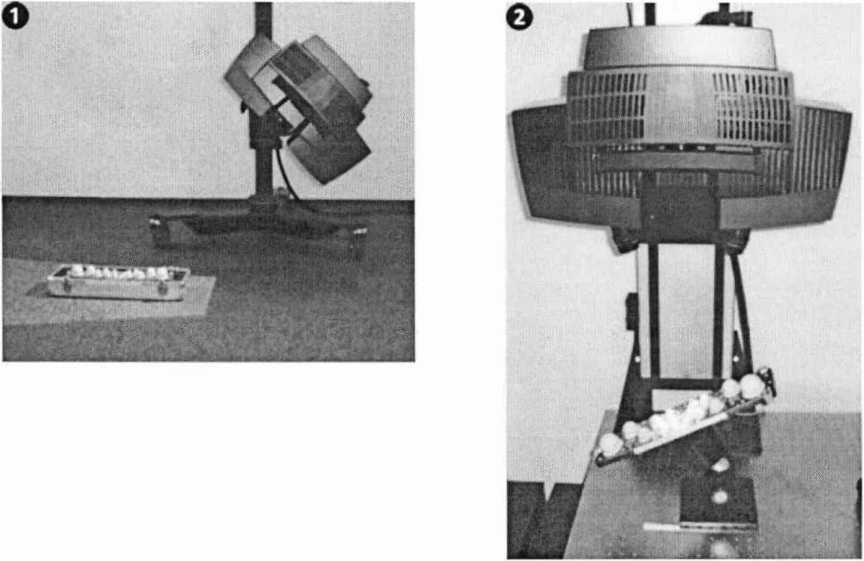

Рисунок 5 - Взаимное расположение меры относительно системы при третьей серии измерений

Отрегулировать систему по высоте в зависимости от диаметра измеряемых сфер таким образом, чтобы сферы находились в зоне видимости системы.

Также система должна находиться по середине расстояния между центрами одинаковых измеряемых сфер.

Выполнить 8 измерений меры, каждый раз поворачивая ее на 45° вокруг центральной точки, т.е. середины расстояния между центрами сфер (рисунок 2).

Далее необходимо расположить меру левой сферой ближе к системе (рисунок 3). Провести измерение меры в таком положении. Повернуть меру на 180° в горизонтальной плоскости и повторить измерение меры.

Согласно полученным значениям из трех серий измерений при помощи ПО системы выдаются действительные значения диаметров сфер, отклонений формы сфер, расстояний между центрами сфер, которые сохраняются в отчет измерений.

Системы считаются прошедшими поверку, если их метрологические характеристики не превышают значений указанных в таблице 2

Модификация, исполнение

Название измерительного объема (Маркировка объектива)

Измерительный объем, мм3

Настроечный объект

Пределы допускаемой абсолютной погрешности при измерении отклонений формы, ± мм

Пределы допускаемой абсолютной погрешности при измерении отклонений диаметра, ± мм

Пределы допускаемой абсолютной погрешности при измерении расстояния, ± мм

ATOS 5

MV1000

1000x750x750

Панель

0,0100

0,0250

0,0380

MV700

700x530x520

Панель

0,0080

0,0190

0,0280

MV500

500x370x370

Панель

0,0070

0,0150

0,0220

MV320

320x240x240

Панель

0,0050

0,0110

0,0160

MV170

170x130x130

Панель

0,0040

0,0080

0,0110

ATOS 5 8М

MV1000

1000x750x750

Панель

0,0100

0,0250

0,0380

MV700

700x530x520

Панель

0,0080

0,0190

0,0280

MV500

500x370x370

Панель

0,0070

0,0150

0,0220

MV320

320x240x240

Панель

0,0050

0,0110

0,0160

MV170

170x130x130

Панель

0,0040

0,0080

0,0110

ATOS 5Х

MV1000

1000x750x750

Панель

0,0100

0,0250

0,0380

MV700

700x530x520

Панель

0,0080

0,0190

0,0280

MV500

500x370x370

Панель

0,0070

0,0150

0,0220

MV320

320x240x240

Панель

0,0050

0,0110

0,0160

ATOS Triple

Scan 16M

400

MV850

810x610x500

Панель

0,0090

0,0220

0,0330

MV560

535x400x320

Панель

0,0070

0,0160

0,0240

MV320

320x240x200

Панель

0,0050

0,0110

0,0160

SO

MV170

170x130x100

Панель

0,0030

0,0060

0,0080

Модификация, исполнение

Название измерительного объема (Маркировка объектива)

Измерительный объем, мм3

Настроечный объект

Пределы допускаемой абсолютной погрешности при измерении отклонений формы, ± мм

Пределы допускаемой абсолютной погрешности при измерении отклонений диаметра, ± мм

Пределы допускаемой абсолютной погрешности при измерении расстояния, ± мм

ATOS III Triple Scan

800

MV2000

2000x1500x1500

Крест

0,0400

0,1300

0,2530

MV1400

1400x1050x1050

Крест

0,0210

0,0540

0,1280

MV1000

1000x750x750

Панель

0,0110

0,0280

0,0430

MV1000

1000x750x750

Крест

0,0110

0,0280

0,0650

MV560

560x420x420

Панель

0,0080

0,0190

0,0290

MV560

560x420x420

Крест

0,0080

0,0190

0,0430

400

MV1400

1400x1050x1050

Крест

0,0260

0,0660

0,1550

MV1000

1000x750x750

Панель

0,0150

0,0380

0,0580

MV1000

1000x750x750

Крест

0,0150

0,0380

0,0860

MV700

700x530x520

Панель

0,0080

0,0190

0,0280

MV700

700x530x520

Крест

0,0080

0,0190

0,0430

MV560

560x420x420

Панель

0,0070

0,0160

0,0240

MV560

560x420x420

Крест

0,0070

0,0160

0,0360

MV320

320x240x240

Панель

0,0050

0,0110

0,0160

MV170

170x130x130

Панель

0,0040

0,0080

0,0110

SO

MV320

320x240x240

Панель

0,0060

0,0140

0,0190

MV170

170x130x130

Панель

0,0030

0,0060

0,0080

MV100

100x75x70

11анель

0,0030

0,0050

0,0050

MV60

60x45x35

Панель

0,0026

0,0050

0,0040

MV38

38x29x15

Панель

0,0026

0,0050

0,0030

Модификация, исполнение

Название измерительного объема (Маркировка объектива)

Измерительный объем, мм3

Настроечный объект

Пределы допускаемой абсолютной погрешности при измерении отклонений формы, ± мм

Пределы допускаемой абсолютной погрешности при измерении отклонений диаметра, ± мм

Пределы допускаемой абсолютной погрешности при измерении расстояния, ± мм

ATOS II Triple Scan

800

MV2000

2000x1500x1500

Крест

0,0470

0,1500

0,2970

MV1400

1400x1050x1050

Крест

0,0240

0,0620

0,1490

MV1000

1000x750x750

Панель

0,0130

0,0320

0,0750

MV1000

1000x750x750

Крест

0,0130

0,0320

0,0500

MV560

560x420x420

Панель

0,0090

0,0210

0,0320

MV560

560x420x420

Крест

0,0090

0,0210

0,0490

400

MV1400

1400x1050x1050

Панель

0,0300

0,1530

0,1830

MV1000

1000x750x750

Панель

0,0180

0,0430

0,0680

MV1000

1000x750x750

Крест

0,0180

0,0430

0,1010

MV700

700x530x520

Панель

0,0090

0,0400

0,0330

MV700

700x530x520

Крест

0,0090

0,0400

0,0500

MV560

560x420x420

Панель

0,0080

0,0180

0,0270

MV560

560x420x420

Крест

0,0080

0,0180

0,0410

MV320

320x240x240

Панель

0,0060

0,0130

0,0180

MV170

170x130x130

Панель

0,0040

0,0090

0,0120

SO

MV320

320x240x240

Панель

0,0070

0,0160

0,0220

MV170

170x130x130

Панель

0,0030

0,0070

0,0090

MV100

100x75x70

Панель

0.0030

0,0050

0,0060

MV60

60x45x35

Панель

0,0030

0,0050

0,0040

MV38

38x29x15

Панель

0,0026

0,0050

0,0040

Модификация, исполнение

Название измерительного объема (Маркировка объектива)

Измерительный объем, мм3

Настроечный объект

Пределы допускаемой абсолютной погрешности при измерении отклонений формы, ± мм

Пределы допускаемой абсолютной погрешности при измерении отклонений диаметра, ± мм

Пределы допускаемой абсолютной погрешности при измерении расстояния, ± мм

ATOS

Compact

Scan 12М

500

MV1200

1200x900x880

Панель/Крест

0,0260

0,0840

0,1050

MV700

700x500x500

Панель/Крест

0,0190

0,060

0,0750

300

MV600

600x500x420

Панель/Крест

0,0100

0,0290

0,0350

MV350

350x250x250

Панель/Крест

0,0070

0,0190

0,0230

MV 170

170x130x115

Панель

0,0050

0,0120

0,0140

SO

MV 170

170x130x80

Панель

0,0040

0,0100

0,0110

MV80

80x60x60

Панель

0,0030

0,0060

0,0060

MV45

45x30x15

Панель

0,0030

0,0050

0,0040

ATOS

Compact

Scan 8M

500

MV 1200

1200x900x880

Панель/Крест

0,0260

0,084

0,1050

MV700

700x500x500

Панель/Крест

0,0190

0,060

0,0750

300

MV600

600x500x420

Панель/Крест

0,0100

0,0290

0,0350

MV35O

350x250x250

Панель/Крест

0,0070

0,0190

0,0230

MV170

170x130x115

Панель

0,0050

0,0120

0,0140

SO

MV170

170x130x80

Панель

0,0040

0,0100

0,0110

MV80

80x60x60

Панель

0,0030

0,0060

0.0060

MV45

45x30x15

Панель

0,0030

0,0050

0,0040

Модификация, исполнение

Название измерительного объема (Маркировка объектива)

Измерительный объем, мм3

Настроечный объект

Пределы допускаемой абсолютной погрешности при измерении отклонений формы,

± мм

Пределы допускаемой абсолютной погрешности при измерении отклонений диаметра, ± мм

Пределы допускаемой абсолютной погрешности при измерении расстояния, ± мм

ATOS

Compact

Scan 5М

500

MV1200

1200x900x900

Панель/Крест

0,0260

0,0840

0,1050

MV800

800x600x600

Панель/Крест

0,0190

0,060

0,0750

MV600

600x500x420

Панель/Крест

0,0110

0,0320

0,0400

MV300

300x230x230

Панель/Крест

0,0070

0,0200

0,0250

300

MV600

600x500x420

Панель/Крест

0,0100

0,0290

0,0350

MV300

300x230x230

Панель/Крест

0,0060

0,0170

0,0200

MV150

150x110x110

Панель

0,0050

0,0110

0,0130

SO

MV150

150x110x110

Панель

0,0040

0,0090

0,0100

MV70

70x50x50

Панель

0,0030

0,0060

0,0060

MV40

40x30x20

Панель

0,0026

0,0050

0,0040

ATOS Capsule 12M

MV320

320x240x230

Панель

0,0060

0,0150

0,0190

MV200

200x140x140

Панель

0,0030

0,0080

0,0090

MV120

120x80x60

Панель

0,0030

0,0050

0,0060

MV70

70x50x40

Панель

0,0030

0,0040

0,0040

MV40

40x30x15

Панель

0,0026

0,0040

0,0040

ATOS Capsule 8M

MV320

320x240x230

Панель

0,0060

0,0150

0,0190

MV200

200x140x140

Панель

0,0030

0,0080

0,0090

MV120

120x80x60

Панель

0,0030

0,0050

0,0060

MV70

70x50x40

Панель

0,0030

0,0040

0,0040

MV40

40x30x15

Панель

0,0026

0,0040

0,0040

Модификация, исполнение

Название измерительного объема (Маркировка объектива)

Измерительный объем, мм3

Настроечный объект

Пределы допускаемой абсолютной погрешности при измерении отклонений формы, ± мм

Пределы допускаемой абсолютной погрешности при измерении отклонений диаметра, ± мм

Пределы допускаемой абсолютной погрешности при измерении расстояния, ± мм

ATOS Core 5М

MV500

500x380x380

Панель

0,0130

0,0560

0,0530

MV300

300x230x230

Панель

0,0060

0,0270

0,0200

MV185

185x140x140

Панель

0,0050

0,0160

0,0140

MV200

200x150x150

Панель

0,0040

0,0150

0,0120

MV135

135x100x100

Панель

0,0030

0,0120

0,0090

MV80

80x60x60

Панель

0,0030

0,0080

0,0060

MV45

45x30x25

Панель

0,0026

0,0060

0,0040

ATOS Core 2М

MV500

500x380x380

Панель

0,0130

0,0560

0,0530

MV300

300x230x230

Панель

0,0060

0,0270

0,0200

MV185

185x140x140

Панель

0,0050

0,0160

0,0140

MV200

200x150x150

Панель

0,0040

0,0150

0,0120

MV135

135x100x100

Панель

0,0030

0,0120

0,0090

MV80

80x60x60

Панель

0,0030

0,0080

0,0060

MV45

45x30x25

Панель

0,0026

0,0060

0,0040

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При положительных результатах поверки оформляется свидетельство о поверке по форме приложения 1 Приказа Минпромторга России № 1815 от 02.07.15 г.

При отрицательных результатах поверки оформляется извещение о непригодности по форме приложения 2 Приказа Минпромторга России № 1815 от 02.07.2015 г.

Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке. Знак в виде голографической наклейки наносится на прибор или свидетельство о поверке.

Заместитель начальника отдела 203 Испытательного центра ФГУП «ВНИИМС»

Ведущий инженер отдела 203

Испытательного центра ФГУП «ВНИИМС»

Н.А. Табачникова

.А. Зуйкова

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
