Методика поверки «ГСОЕИ. Трансформатор тока CT-3FRO» (МП 206.1-140-2020)

Методика поверки

Тип документа

ГСОЕИ. Трансформатор тока CT-3FRO

Наименование

МП 206.1-140-2020

Обозначение документа

ВНИИМС

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

СОГЛАСОВАНО

Генеральный директор

Заместитель директора ФГУП «ВНИИМС» по производственной метрологии

Государственная система обеспечения единства измерений

ТРАНСФОРМАТОР ТОКА CT-3FRO

Методика поверки

МП 206.1-140-2020

г. Москва

2020

1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика поверки распространяется на трансформатор тока CT-3FRO с заводским № 103414 (далее - трансформатор), изготовленный «Presco AG», Швейцария, и устанавливает методы и средства его первичной и периодической поверки.

На поверку представляется трансформатор, укомплектованный в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - руководство по эксплуатации;

  • - методика поверки.

Интервал между поверками - 2 года.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках

Наименование операции

Номер пунк-та методики поверки

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

7

Да

Да

2 Опробование

8.3

Да

Да

3 Проверка относительной погрешности коэффициента масштабного преобразования и абсолютной погрешности угла фазового сдвига между первичным и вторичным токами

9.1

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 Поверка должна проводиться при нормальных условиях применения:

  • - температура окружающей среды, °C                 от +15 до +25;

  • - атмосферное давление, кПа                          от 84 до 106;

  • - относительная влажность воздуха, %                 от 10 до 80.

  • 3.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±10 %. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускают специалистов из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации и имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Специалист должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III до 1000 В.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ
  • 5.1 При проведении поверки устройства должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Трансформатор тока эталонный двухступенчатый

от 0,1 до 660 А

Кл.т. 0,01

ИТТ-

3000.5

1

9.2

Магазин нагрузок для поверки трансформаторов тока

2,5 В А

±4,0 %

МР3027

1

9.2

Прибор сравнения

до 20 %

±(0,001 ±0,03-А) %

±(0,1 ± 0,05-А) мин

КНТ-05

1

9.2

Таблица 3 - Вспомогательные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

Измеритель нелинейных искажений автоматических

от 20 Гц до

19,9 кГц

±(0,05-К+0,05)

С6-11

1

3

Барометр-анероид метеорологический

от 80 до 106 кПа

±0,2 кПа

БАММ-1

1

3

Гигрометр психометрический

от 20 до 90% от 0 до 25°С

±7%; ±0,2°

ВИТ-1

1

3

Источник тока

до 1000 А

±3%

РИТ-5000

1

9.2

  • 5.2  Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений.

  • 5.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Перед проведением поверки необходимо ознакомиться с настоящей методикой, эксплуатационной документацией на поверяемые СИ и средства поверки.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ
  • 7.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемого трансформатора следующим требованиям:

  • - отсутствие механических повреждений, влияющих на работоспособность, отсутствие механических повреждений соединительных кабелей и разъемов;

  • - соответствие требованиям комплектности и маркировки, приведенным в РЭ;

  • 7.2 Соответствие требованиям комплектности и маркировки, а также отсутствие внешних механических повреждений проверяются визуально.

  • 7.3 Результат операции поверки по 7.1 считается положительным, если отсутствуют внешние механические повреждения, а комплектность и маркировка соответствуют требованиям РЭ.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 8.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на трансформатор и используемые средства поверки.

  • 8.3 Опробование проводится во время проверки относительной погрешности коэффициента масштабного преобразования и абсолютной погрешности угла фазового сдвига между первичным и вторичным токами.

  • 9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВ ИЗМЕРЕНИЙ

9Л Проверка относительной погрешности коэффициента масштабного преобразования и абсолютной погрешности угла фазового сдвига между первичным и вторичным токами

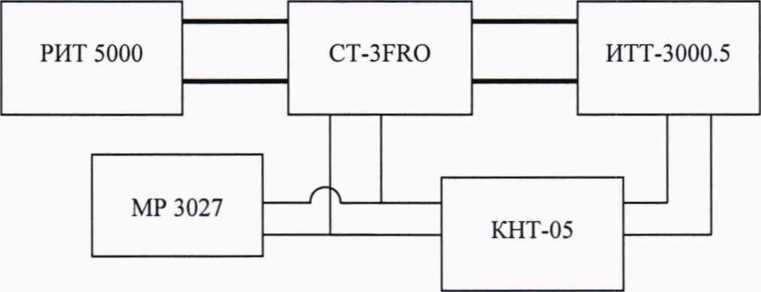

  • 9.1.1 Соберите схему, приведенную на рисунке 1

Рисунок 1 - Схема измерений

  • 9.1.2 К источнику тока РИТ 5000 подключите трансформатор тока CT-3FRO (клеммы Li-K) и трансформатора тока ИТТ-3000.5 (клеммы 50А). Клеммы L-K трансформатора тока CT-3FRO подключите параллельно к клеммам 1х на приборе КНТ-05 и к клеммам на магазине нагрузок МР 3027. Вторичную обмотку трансформатора тока ИТТ-3000.5 (клеммы 5А) подключите к клеммам 1о на приборе КНТ-05. На магазине нагрузок МР 3027 установите значение 2,5 В А.

  • 9.1.3 Включите источник тока РИТ 5000 в сеть, и установите на нем выходной ток, равный 1 А. Показания контролируйте по каналу 1о на приборе КНТ-05. Снимите показания КНТ-05 и занесите их в соответствующую строку таблицы 4.

  • 9.1.4 Произведите последовательно измерения для всех токов и нагрузок обмотки Li-K, L2-K, L3-K указанных в таблице 4. При этом на трансформаторе тока ИТТ-3000.5 первичную обмотку надо включать так, чтобы получающийся коэффициент масштабного преобразования получался равным коэффициенту масштабного преобразования поверяемого трансформатора, а номинальный первичный ток был не менее номинального первичного тока текущей поверяемой обмотки трансформатор CT-3FRO. В случае небольшой разницы (до 10 %) в значениях коэффициентов масштабного преобразования поверяемого и эталонного трансформаторов, ее надо учесть при определении погрешности.

  • 9.1.5 Повторите операции по п.п. 9.1.3 и 9.1.4 отключив магазин нагрузок МР3027.

Таблица 4 - Результаты измерений

1ном, А

S,BA

5к, %

Дфь

Li-K

1

2,5

10

1

0

10

Ь2

22

2,5

150

220

22

0

150

220

Ьз-К

100

2,5

300

660

100

0

300

660

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 11.1 Для каждого измерения из таблицы 4 проверить выполнение следующих условий:

5к < ±0,05 %                      (1)

Д(ри<±2'                          (2)

  • 11.2 Результат операции проверки считается положительным, если для каждого измерения из таблицы 4 выполняются условия (1) и (2).

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 Положительные и отрицательные результаты поверки оформляются в соответствии с требованиями нормативных документов (НД) Министерства промышленности и торговли РФ.

    С.Ю. Рогожин

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1
