Методика поверки «Государственная система обеспечения единства измерений Счетчики воды «СВЭУ»» (ОЦСМ 094196-2020 ΜΠ)
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)
![Методика поверки. Государственная система обеспечения единства измерений Счетчики воды «СВЭУ». ОЕИ Аналитика](mp_html/226334292658999c6e1496_files/226334292658999c6e1496-1.jpg)
РАЗРАБОТЧИКИ:
Начальник отдела поверки и
испытаний средств измерений в приборостроении
ФБУ «Омский ЦСМ»
![Методика поверки. Государственная система обеспечения единства измерений Счетчики воды «СВЭУ». ОЕИ Аналитика](mp_html/226334292658999c6e1496_files/226334292658999c6e1496-2.jpg)
Д.С. Нуждин
Ведущий инженер по метрологии ФБУ «О khJ ЦСМ»
![Методика поверки. Государственная система обеспечения единства измерений Счетчики воды «СВЭУ». ОЕИ Аналитика](mp_html/226334292658999c6e1496_files/226334292658999c6e1496-3.jpg)
Д.А. Воробьев
г. Омск
2020 г.
Настоящая методика поверки распространяется на счетчики воды «СВЭУ (далее по тексту - счетчики), выпускаемые ООО «СЭТ» по СЭТ.469333.148 ТУ, и устанавливает методику их первичной и периодической поверок.
При первичной поверке (при выпуске из производства и после ремонта) и периодической поверке с демонтажем счетчиков необходимо руководствоваться разделом 1 «Методика поверки «St», при периодической поверке на месте эксплуатации (без демонтажа) - разделом 2 «Методика поверки «Рг» МИ 1592-2015.
Интервал между поверками - шесть лет.
1 Операции поверки1.1 При проведении поверки должны быть выполнены операции, приведенные в таблице 1.
Таблица 1
Наименование операции |
Номер пункта методики поверки |
Проверка идентификационных данных программного обеспечения |
7.1 |
Проверка наличия выходных сигналов интерфейсов связи |
7.2 |
Первичная поверка и периодическая поверка (с демонтажем) |
7.3 |
Периодическая поверка на месте эксплуатации (без демонтажа) |
7.4 |
Оформление результатов поверки |
8 |
-
1.2 Если при проведении той или иной операции поверки получен отрицательный результат, поверку прекращают, результаты поверки оформляют в соответствии с разделом 8 настоящей методики.
2.1 При проведении поверки применяют основные и вспомогательные средства поверки, приведенные в таблице 2.
Таблица 2
Номер пункта методики поверки |
Наименование и тип основного или вспомогательного средства поверки: обозначение нормативного документа, регламентирующего основные технические требования и (или) метрологические и основные технические характеристики средства поверки |
7.3 |
Гидравлический пресс со статическим давлением не менее 2,5 МПа с контрольным манометром КТ 1,5 |
7.3, 7.4 |
Рабочий эталон единицы объемного расхода и объема жидкости в потоке 3-го разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной Приказом Росстандарта от 07.02.2018 г. №256. в диапазоне значений, соответствующему диапазону расхода поверяемого счетчика, с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3 |
7.3, 7.4 |
Секундомер электронный Интеграл С-01 (per. №44154-16): - от 0 до 9 ч 59 мин 59.99 с: А: ± (9,6-1 О'6- Т + 0,01) с |
7.1 |
Магнит |
7.2 |
Преобразователь USB-RS485 СЭТ.469333.020-02 |
7.2 |
Конвертор интерфейса MBus-RS232 СЭТ.469333.101 |
7.2 |
ЭОЛ4 СЭТ.469333.031 |
7.2 |
Базовая станция Вега БС-1.2 |
7.2 |
Базовая станция Waviot |
7.2 |
Базовая станция NB-IOT |
7.2 |
Персональный компьютер с установленными приложениями, приведенными в таблице 4 |
Продолжение таблицы 2
Номер пункта методики поверки |
Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего основные технические требования и (или) метрологические и основные технические характеристики средства поверки |
6,7 |
Прибор комбинированный Testo 622 (per. №53505-13):
|
Примечание -КТ - класс тонн Д - пределы до! Т— измеренный |
3 таблице приняты следующие обозначения: ости: тускаемой абсолютной погрешности измерений, единица величины; интервал времени, с. |
-
2.2 Эталоны единиц величин, используемые при поверке, должны быть аттестованы в установленном порядке. Средства измерений, используемые при поверке, должны быть поверены в установленном порядке.
-
2.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью (соотношение погрешностей эталонов и поверяемых средств измерений не менее 1:3).
К проведению поверки допускаются лица, прошедшие обучение в качестве поверителей данного вида средств измерений, изучившие настоящую методику поверки и эксплуатационную документацию на счетчики и средства их поверки.
4 Требования безопасностиПри проведении поверки соблюдают требования правил безопасности при эксплуатации счетчика и средств поверки, приведенных в их эксплуатационных документах.
5 Условия поверкиПри проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха. °C от +10 до +30;
-
- температура поверочной жидкости (воды), °C от +5 до +40;
-
- относительная влажность. % от 30 до 80;
-
- атмосферное давление. кПа от 84,0 до 106,7.
При подготовке к поверке выполняют следующие операции:
-
- проверяют выполнение условий, представленных в п.п.2-5 настоящей методики;
-
- подготавливают к работе счетчик средства поверки в соответствии с их эксплуатационными документами.
-
7 Проведение поверки
-
7.1.1 Проверка идентификационных данных программного обеспечения (далее по тексту -ПО) проводят следующим образом:
-
- к магнитной кнопке, расположенной под лицевой панелью счетчика, подносят магнит (при этом в старших разрядах индикатора начнется счет);
-
- при достижении значения «30» магнит убирают (при этом с задержкой по времени на индикаторе будут последовательно отображаться: наименование ПО. номер версии ПО, цифровой идентификатор ПО и заводской номер).
-
7.1.2 Результаты проверки считают положительными, если идентификационные данные ПО соответствуют приведенным в таблице 3.
Таблица 3 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
CWEU.128 |
Номер версии (идентификационный номер) ПО |
1.28 |
Цифровой идентификатор ПО |
5E7D |
7.2 Проверка наличия выходных сигналов интерфейсов связи
7.2.1 В зависимости от интерфейса связи и варианта исполнения счетчика подключают к персональному компьютеру оборудование и запускают на персональном компьютере приложение в соответствии с таблицей 4.
Таблица 4
Модификация |
Интерфейс |
Оборудование |
Приложение |
«СВЭУ-XX-X.X.RS» |
RS-485 |
Преобразователь USB-RS485 СЭТ.469333.020-02 |
Конфигуратор счетчика воды с RS485 |
«СВЭУ-ХХ-Х.Х.МВ» |
M-Bus |
Конвертор интерфейса MBus-RS232 СЭТ.469333.101 |
NG-MScan 2 |
«СВЭУ-XX-X.X.WM» |
wM-Bus |
ЭОЛ4 СЭТ.469333.031 |
Хронос |
«СВЭУ-XX-X.X.LW» |
LoRaWAN |
Базовая станция Вега БС-1.2 |
ЮТ Vega Server |
«СВЭУ-XX-X.X.NB» |
NB-Fi |
Базовая станция Waviot |
Waviot Server |
«СВЭУ-XX-X.X.NT» |
NB-IOT |
Базовая станция NB-IOT |
Хронос |
-
7.2.2 Пользуясь руководством пользователя программы, считывают текущие показания счетчика, проверяют, что они соответствуют показаниям индикатора счетчика.
-
7.2.3 Результаты проверки считают положительными, если показания, считанные с помощью приложения, совпадают с показаниями индикатора счетчика.
-
7.3.1 Поверку проводят согласно п.1.7 раздела 1 «Методика поверки «St» документа МИ 1592-2015.
-
7.3.2 Герметичность счетчиков «СВЭУ-15-2.Х.Х», «СВЭУ-20-2.Х.Х», «СВЭУ-15-4.Х.Х», «СВЭУ-15С-4.Х.Х», «СВЭУ-20-4.Х.Х» согласно п. 1.7.2.1 проверяют созданием давления 1,6 МПа.
-
7.3.3 Герметичность счетчиков «СВЭУ-15-1.Х.Х», «СВЭУ-20-1.Х.Х», «СВЭУ-15-З.Х.Х», «СВЭУ-20-З.Х.Х» согласно п.1.7.2.1 проверяют созданием давления 2.6 МПа.
Поверку проводят согласно п.2.7 раздела 2 «Методика поверки «Рг» документа МИ 1592-2015.
8 Оформление результатов поверки-
8.1 Результаты поверки оформляются протоколом в произвольной форме.
-
8.2 Счетчик, прошедший поверку с положительным результатом, признается годным к эксплуатации.
-
8.3 Положительные результаты поверки оформляются оттиском поверительного клейма в паспорте на счетчик и/или свидетельством о поверке установленного образца. Счетчик пломбируется в соответствии со схемой, приведенной в Приложении А.
-
8.4 Счетчик, прошедший поверку с отрицательным результатам хотя бы по одному из пунктов настоящей методики поверки, к эксплуатации не допускается. На него выдают извещение о непригодности установленного образца, с указанием причин непригодности.
(обязательное)
Схема пломбировки от несанкционированного доступа.
обозначение места нанесения знака поверки
![Методика поверки. Государственная система обеспечения единства измерений Счетчики воды «СВЭУ». ОЕИ Аналитика](mp_html/226334292658999c6e1496_files/226334292658999c6e1496-4.jpg)

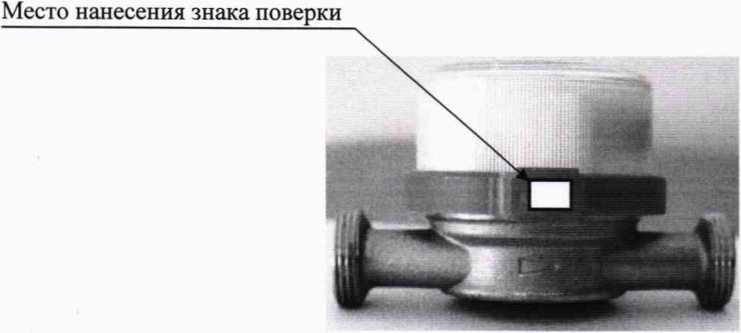

Рисунок А. 1 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
