Методика поверки «Измерители сопротивления заземляющих устройств, молниезащиты проводников присоединения к земле, и выравнивания потенциалов MRU-100, MRU-101 Производства SONEL S.A., Польша» (MRU-100-07 МП)

"СОГЛАСОВАНО"

"УТВЕРЖДАЮ"

Генсральи ы й д и ре ктор

В. Нншта

2007 г.

[

j енеральнего директора -> ■: si _А,С. Евдокимов

ИЗМЕРИТЕЛИ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ, МОЛНИЕЗАЩИТЫ

ПРОВОДНИКОВ ЙРИСОЕДИНЕНИЯ К ЗЕМЛЕ, И ВЫРАВНИВАНИЯ ПОТЕНЦИАЛОВ MRU-10&, MRU-ИИ

Производства SONET S.A., ПОЛЬША

МЕТОДИКА ПОВЕРКИ

MRU-100 07 МП

М о С к В А

2007 г.

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ.

• 2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ.

  • 5.1 Внешний осмотр

  • 5.2 Опробование.

  • 5.3 Определение метрологических характеристик.

5.3.1 Определение абсолютной погрешности измерения напряжения переменного тока (True RMS) основной частоты.

5.3.2 Определение абсолютной погрешности измерения электрического сопротивления 2-х проводным методом без использования клещей.

• 5.3.3 Определение абсолютной погрешности измерения электрического сопротивления 3-х проводным методом без использования клещей.

• 5.3.4 Определение абсолютной погрешности измерения электрического сопротивления 4-х проводным методом без использования клещей.

• 5.3.5 Определение абсолютной погрешности измерения электрического сопротивления 3-х проводным методом с использованием клещей

• 5.3.6 Определение абсолютной погрешности измерения удельного сопротивления грунта.

• 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ.

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Настоящая методика поверки (далее по тексту - «методика») распространяется на измерители сопротивления заземляющих устройств, молниезащиты, проводников присоединения к земле и выравнивания потенциалов MRU-100, MRU-101 (далее по тексту - «измерители») и устанавливает методику их первичной и периодической поверки.

Рекомендуемый межповерочный интервал - один год.

• 1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2.

Таблица 1 -Операции поверки

MRU-100-07A МП 1.2. При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 6.2.

Таблица 2 -Средства поверки

Примечание Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

К поверке измерителей допускают лиц, аттестованных на право поверки средств измерений электрических величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75,

ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и измерители.

4.1 При проведении поверки должны соблюдаться следующие условия:

• 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

MRU-100-07A МП

• 4.3 Перед определением метрологических характеристик необходимо произвести калибровку измерительных клещей. Калибровка выполняется путем установки поворотного переключателя в положение, которое соответствует функции CAL Я. Измерительные гнезда „H” и „E” должны быть соединены измерительным проводом 1,2 м из комплекта измерителя, который необходимо пропустить через захват измерительных клещей (см. рисунок 1). После нажатия клавиши START, измеритель определяет поправочный коэффициент для измерительных клещей. Поправочный коэффициент хранится в памяти и после того, как питание измерителя выключено.

• 4.4 В качестве элементов питания поверяемого измерителя, необходимо использовать щелочные (алкалиновые) элементы питания 1,5 В типа LR14 (для MRU-100) или аккумулятор SONEL NiCd 7,2B (для MRU-101). Использование солевых элементов питания недопустимо.

• 4.5 Определение метрологических характеристик должно производиться со штатными калиброванными проводами из комплекта измерителя.

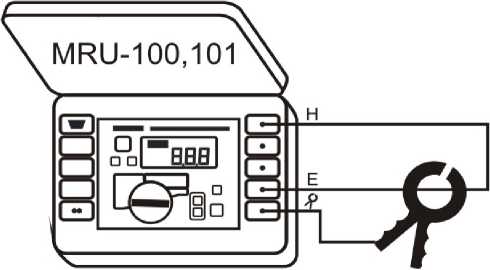

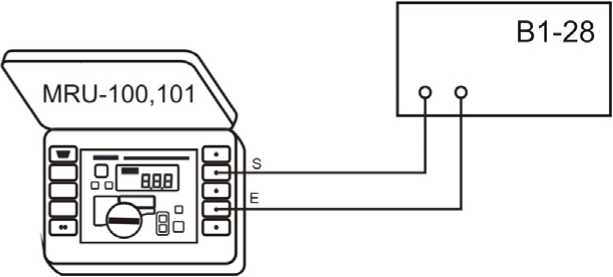

Рисунок 1 - Структурная схема калибровки измерительных клещей, где MRU-100,101 - поверяемый измеритель.

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ.

При проведении внешнего осмотра должно быть установлено соответствие проверяемого измерителя следующим требованиям:

• •  комплектности измерителя в соответствии с руководством по эксплуатации;

• •  не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

• •  все разъемы не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый измеритель бракуется и подлежит ремонту.

Проверяется работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш и переключении переключателя режимов измерений, должны соответствовать руководству по эксплуатации.

• 5.3 Определение метрологических характеристик.

Поверяемый измеритель подключают к калибратору В1-28 (см. рисунок 2). Устанавливают поворотный переключатель режимов работы в положение - RE 3p. На калибраторе устанавливают значения в точках, в соответствии с таблицей А.1 Приложения А. Измеритель производит измерение напряжения автоматически после включения питания нажатием на клавишу @. Фиксируют показания поверяемого измерителя, и результат заносят в эту же таблицу. Проверяют соблюдение условий приведенных в таблице 3.

Рисунок 2 - Структурная схема определения абсолютной погрешности измерения действующего напряжения переменного тока основной частоты,

где MRU-100,101 - поверяемый измеритель,

В1-28 - калибратор-вольтметр универсальный.

Таблица 3.

Абсолютную погрешность измерения напряжения определяют по формуле (1):

AU= иизм -и_уСт                                              (1)

где   и_уст - показания калибратора;

и_изм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.1 Приложения А и соблюдены условия таблицы 3.

Поверяемый измеритель подключают к магазину электрического сопротивления Р4830/2 (см. рисунок 3) и устанавливают поворотный переключатель режимов работы в положение RE2p. Включают питание измерителя нажатием на клавишу [~6~|. На магазине Р4830/2 устанавливают значения сопротивления в соответствии с таблицей А.2 Приложения А. Выполнение измерений производят нажатием клавиши START. Фиксируют показания поверяемого измерителя, и результат заносят в эту же таблицу.

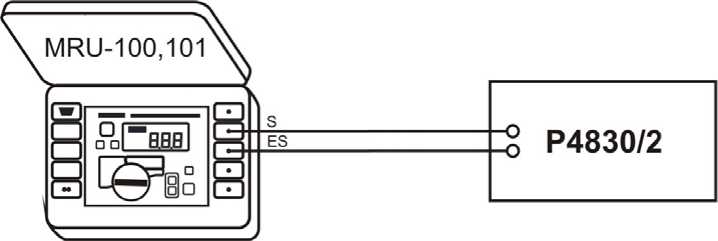

Рисунок 3 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления 2-х проводным методом без использования клещей,

где MRU-100,101 - поверяемый измеритель,

Р48030/2 - магазин сопротивлений.

Абсолютную погрешность измерения сопротивления определяют по формуле (2): AR= Яизм -Rycm - 2*Rnp

где   R_ycT - значение установленное на магазине сопротивлений;

Я_изм - показания поверяемого измерителя;

Rnp = 0,026 [Ом] - сопротивление штатного провода 1,2 м из комплекта измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.2 Приложения А.

Поверяемый измеритель подключают к магазину электрического сопротивления Р4830/2 (см. рисунок 4) и устанавливают поворотный переключатель режимов работы в положение RE3p. Включают питание измерителя нажатием на клавишу Гб]. На магазине Р4830/2 устанавливают значения сопротивления в соответствии с таблицей А.3 Приложения А. Выполнение измерений производят нажатием клавиши START. Фиксируют показания поверяемого измерителя, и результат заносят в эту же таблицу.

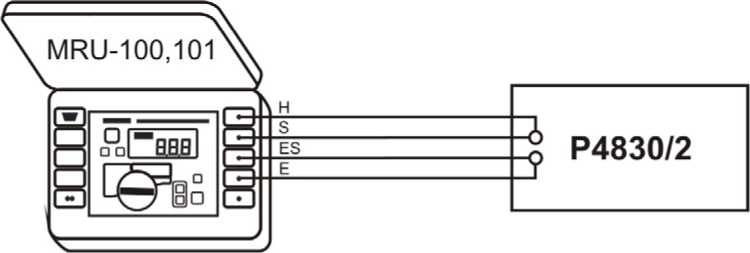

Рисунок 4 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления 3-х проводным методом без использования клещей,

где MRU-100,101 - поверяемый измеритель, Р48030/2 - магазин сопротивлений.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.3 Приложения А.

Поверяемый измеритель подключают к магазину электрического сопротивления Р 4830/2 (см. рисунок 5) и устанавливают поворотный переключатель режимов работы в положение RE4p. Включают питание измерителя нажатием на клавишу На магазине Р4830/2 устанавливают значения сопротивления в соответствии с таблицей А.4 Приложения А. Выполнение измерений производят нажатием клавиши START. Фиксируют показания поверяемого измерителя, и результат заносят в эту же таблицу.

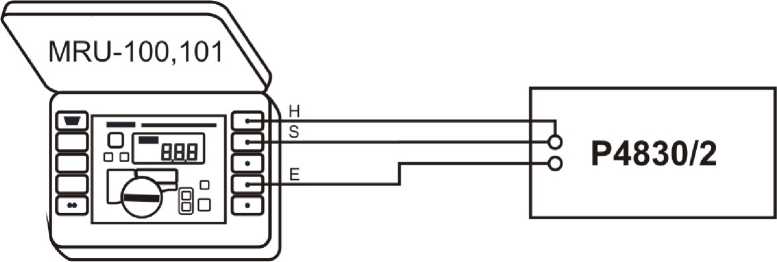

Рисунок 5 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления 4-х проводным методом без использования клещей и удельного сопротивления грунта,

где MRU-100,101 - поверяемый измеритель,

Р48030/2 - магазин сопротивлений.

Абсолютную погрешность измерения сопротивления определяют по формуле (4):

A^{R R}изм -^R_yCT

где   И_ус| - значение установленное на магазине сопротивлений;

R_U3m - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.4 Приложения А.

Поверяемый измеритель подключают к магазину электрического сопротивления Р4830/2, провод E пропускают через захват измерительных клещей (см. рисунок 6), и устанавливают поворотный переключатель режимов работы в положение R_E3p Я. Включают питание измерителя нажатием на клавишу (ф]. На магазине Р4830/2 устанавливают значения сопротивления в соот-

MRU-100-07A МП ветствии с таблицей А.5 Приложения А. Выполнение измерений производят нажатием клавиши START. Фиксируют показания поверяемого измерителя, и результат заносят в эту же таблицу.

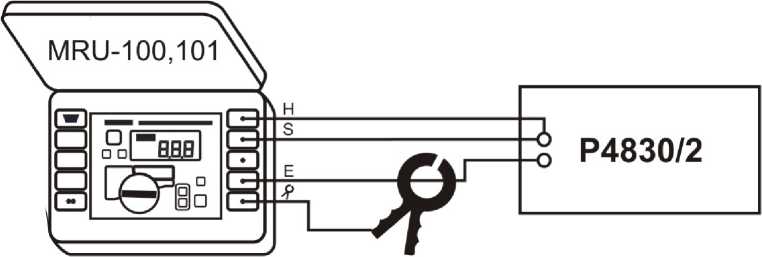

Рисунок 6 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления 3-х проводным методом с использованием клещей,

где MRU-100,101 - поверяемый измеритель, Р48030/2 - магазин сопротивлений.

Абсолютную погрешность измерения сопротивления определяют по формуле (4).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.5 Приложения А.

Поверяемый измеритель подключают к магазину электрического сопротивления Р4830/2 (см. рисунок 5) и устанавливают поворотный переключатель режимов работы в положение р. Включают питание измерителя нажатием на клавишу [~6~|. На магазине Р4830/2 устанавливают значения сопротивления в соответствии с таблицей А.6 Приложения А. Выполнение измерений производят нажатием клавиши START. При помощи клавиши ▼ устанавливается расстояние между электродами равное 10 м. Повторно нажимают клавишу START. Фиксируют показания поверяемого измерителя, и результат заносят в эту же таблицу.

Абсолютную погрешность измерения удельного сопротивления грунта определяют по

где   р изм - показания поверяемого измерителя;

d = 10 м, расстояние между электродами установленное в измерителе;

R_E - значение, установленное на магазине сопротивлений; л - 3,14.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.6 Приложения А.

6.1 Положительные результаты поверки измерителей оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

• 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики измерители к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении измерителей в ремонт или невозможности их дальнейшего использования.

Начальник лаборатории №447 ГЦИ СИ ФГУ «Ростест-Москва»

Протоколы результатов поверки

Таблица А.1 - Протокол результатов поверки измерителя MRU-100, MRU-101 при измерении напряжения переменного тока (True RMS) частотой 50 Гц.

Таблица А.2 - Протокол результатов поверки измерителя MRU-100, MRU-101 при измерении электрического сопротивления 2-х проводным методом без использования клещей.

Таблица А.3 - Протокол результатов поверки измерителя MRU-100, MRU-101 при измерении электрического сопротивления 3-х проводным методом без использования клещей.

Таблица А.4 - Протокол результатов поверки измерителя MRU-100, MRU-101 при измерении электрического сопротивления 4-х проводным методом без использования клещей.

Таблица А.5 - Протокол результатов поверки измерителя MRU-100, MRU-101 при измерении электрического сопротивления 3-х проводным методом с использованием клещей.

Таблица А.6 - Протокол результатов поверки измерителя MRU-100, MRU-101 при измерении удельного сопротивления грунта.
