УТВЕРЖДАЮ

Заместитель директора по производству

ФГУП «ВНИИОФИ»

Государственная система обеспечения единства измерений

КОМПЛЕКТ АППАРАТУРЫ ЭНЕРГЕТИЧЕСКОЙ ОСВЕЩЕННОСТИ В ДИАПАЗОНЕ ДЛИН ВОЛН ОТ 0,2 ДО 0,4 МКМ ТРАНСПОРТИРУЕМЫЙ

МЕТОДИКА ПОВЕРКИ

МП 026.М7-18

Главный метролог

<ВНИИОФИ»

__С.Н. Негода «'J?{> апреля 2018 г.

Москва 2018 г.

1 Введение
  • 1.1  Настоящая методика поверки распространяется на комплект аппаратуры энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый (далее - комплект аппаратуры). Комплект аппаратуры предназначен для поверки средств измерений энергетической освещенности (далее- ЭО) в диапазоне длин волн от 0,2 до 0,4 мкм.

Настоящая методика поверки устанавливает операции при проведении их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

2 Операции поверки
  • 2.1 При проведении первичной и периодической поверок выполняются операции,

указанные в таблице 1.

Таблица 1

№ п/п

Наименование операций

Номер пункта методики поверки

Обязательность выполнения операции

При первичной поверке

При периодической поверке

1

Внешний осмотр

8.1

Да

Да

2

Опробование

8.2

Да

Да

3

Определение метрологических характеристик

8.3

4

Определение спектрального диапазона

8.3.1

Да

Да

5

Определение диапазона измерений ЭО

8.3.2

Да

Да

6

Расчет относительной погрешности диапазона измерений ЭО

8.3.3

Да

Да

  • 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

  • 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

3 Средства поверки
  • 3.1 При проведении первичной и периодической поверок применяются средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики

Наименование и тип основного или вспомогательного средства поверки; обозначение НД, регламентирующего метрологические и основные технические характеристики средства поверки

Основные технические и (или) метрологические характеристики

8.3

Государственный первичный эталон спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, энергетической яркости, энергетической освещенности, потока излучения и силы излучения в диапазоне длин волн от 0,001 до 1,600 мкм, ГЭТ 85-2015 по ГОСТ 8.197-2013

Диапазон ЭО- 10 -10э Вт/ м2, ЭО - CKO So 0,2 10'2, НСП 0О, (0,54-0,9) 10'2 при стандартной неопределенности по типу А -(0,3 - 0,8)-10"2, по типу В -(0,35 - 0,6)* 10'2

  • 3.2 Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке.

  • 3.3 Допускается также применение других средств, ие приведенных в таблице 2, обеспечивающих определение (контроль) метрологических характеристик радиометров с требуемой точностью.

4 Требования к квалификации поверителей

К проведению поверки допускают лиц, изучивших настоящую методику поверки и Руководство по эксплуатации КВФШ.201219.016РЭ, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н и прошедшие полный инструктаж по технике безопасности, прошедших обучение иа право проведения поверки по требуемому виду измерений.

5 Требования безопасности
  • 5.1  При проведении поверки следует соблюдать требования, установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям для легких физических работ.

  • 5.2 Система электрического питания аппаратуры должна быть защищена от колебаний и пиков сетевого напряжения, искровые генераторы не должны устанавливаться вблизи прибора.

  • 5.3 При выполнении поверки должны соблюдаться требования, указанные в «Правилах по охране труда при эксплуатации электроустановок», а также требования руководства по эксплуатации.

  • 5.4 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

6 Условия проведения поверки
  • 6.1 Все этапы поверки, за исключением особо оговоренных, проводят при следующих условиях:

  • - температура окружающего воздуха, °C                     от + 15 до + 25;

  • - относительная влажность воздуха, %, не более                    80

  • - атмосферное давление, мм рт.ст.                            от 720 до 760

  • 6.2 Помещение, где проводится поверка, должно быть чистым и сухим, свободным от пыли, паров кислот и щелочей. Допускаемый перепад температуры при проведении поверки -не более 2 °C.

  • 6.3 В помещении не допускаются посторонние источники излучения, мощные электрические и магнитные поля.

7 Подготовка к поверке
  • 7.1 Перед началом работы с комплектом аппаратуры необходимо внимательно изучить Руководства по эксплуатации на составные части (далее - РЭ), а также ознакомиться с правилами подключения составных частей.

  • 7.2 Проверить наличие средств испытаний согласно таблице 1, укомплектованность его документацией и необходимыми элементами соединений.

  • 7.3 Если на оптических элементах имеются загрязнения, то следует удалить грязь с помощью чистой мягкой ткани.

  • 7.4 Работа с источниками излучения проводится в хлопчатобумажных перчатках.

  • 7.5 Подключить спектрорадиометр к персональному компьютеру (ПК) в соответствии с руководством по эксплуатации.

  • 8 Проведение поверки

8.1 Внешний осмотр
  • 8.1.1 Проверяют комплектность в соответствии с приведенным в описании типа. При внешнем осмотре должно быть установлено:

  • -  Комплект аппаратуры должен быть укомплектован в соответствии с их эксплуатационными документами;

  • - отсутствие внешних повреждений, пыли, жировых пятен, следов влаги на рабочих поверхностях оптических элементов, царапин, трещин и сколов на стекле, свилей и помутнений в рабочей части смотрового окна;

  • - отсутствие повреждений кабелей и соединителей;

  • - составные части комплекта аппаратуры не должны иметь механических повреждений и дефектов покрытия;

  • - должна быть проверена надежность межблочных соединений составных частей комплекта аппаратуры.

  • 8.1.3 Комплект аппаратуры считается прошедшим операцию поверки, если не обнаружены несоответствия комплектности, механические повреждений, ослабления элементов конструкции, неисправности разъемов.

8.2 Опробование

Опробование комплекта аппаратуры проводится с целью проверки работоспособности в соответствии с эксплуатационной документацией и пригодности к поверке.

  • 8.2.1 Опробование источников излучения из состава ГЭТ (далее - ИИ)

    • 8.2.1.1 Установить ИИ на оптический стол и подготовить к работе согласно руководству по эксплуатации.

    • 8.2.1.2 Включить ИИ согласно руководству по эксплуатации комплекта аппаратуры.

    • 8.2.1.3 Запустить программное обеспечение 643.КВФШ.00020-01 (ПО) согласно руководству по эксплуатации.

  • 8.2.2 Опробование радиометров.

    • 8.2.2.1 Установить радиометр на оптический стол на одной оптической оси с излучателем и подготовить к работе согласно руководству по эксплуатации.

    • 8.2.2.2 Включить излучатель и радиометр в соответствии с руководством по эксплуатации и провести измерение.

  • 8.2.3 Комплект аппаратуры считается прошедшим операцию поверки, если включение прошло успешно, произошло подключения спектрорадиометра к ПК по наличию пиктограммы зеленого цвета в правом нижнем углу ПО, на индикаторе измерительного прибора отображается измеренное значение.

83 Определение метрологических характеристик

8.3.1 Определение спектрального диапазона

При определении спектрального диапазона аппаратуры необходимо провести проверку стабильности источников УФ излучения ламп типов ДЦС-30, ДКсШ-125 и точности установки длин волн спектрорадиометра из состава комплекта аппаратуры.

  • 8.3.1.1 При проверке стабильности ламп типа ДЦС-30 и ДКсШ-125 установить лампу с детекторной стабилизацией, проверить подключение к блоку питания и цифровому прибору.

  • 8.3.1.2 Провести измерения тока лампы и сигнала блока детекторной стабилизации в течение 4 часов каждые 30 минут.

  • 8.3.1.3 При проверке точности установки длин волн спектрорадиометра установить на компараторе аппаратуры ртутный источник УФ излучения - лампу ДРГС-12 из состава ГЭТ 84-2015 и обеспечить заполнение УФ излучением входной диафрагмы спектрорадиометра.

  • 8.3.1.4 Запустить программное обеспечение 643.КВФШ.00020-01 (ПО), убедившись в наличии подключения спектрорадиометра к компьютеру по наличию пиктограммы зеленого цвета в правом нижнем углу ПО.

  • 8.3.1.5 Измерить сигнал фотоприемника Ij(X) вблизи ртутных линий с длиной волны 254 нм, 313 нм, 365 нм в диапазоне длин волн от 0,2 до 0,4 мкм в пределах 0,03 мкм с шагом 0,001 мкм для определения аппаратной функции монохроматора.

  • 8.3.1.6 Определить длины волн в отсчетах спектрорадиометра в нм, соответствующие середине полуширины аппаратной функции Х254, Х313, ^365, и разности АХ254 = 254 - Х254, АХ313 = 313 - Хз1з, ДХ365 = 365 - Х365.

  • 8.3.1.7 При определении спектрального диапазона аппаратуры необходимо измерить сигнал фотоприемника Ij(X) на длине волны X в диапазоне длин волн от 0,2 до 0,4 мкм с шагом 0,01 мкм.

  • 8.3.1.8 Установить блок контроля рассеянного излучения и измерить сигнал фотоприемника J;(X), соответствующий рассеянному излучению.

  • 8.3.1.9 Определить значение интегральной суммы сигнала фотоприемника (I,) в диапазоне длин волн от 0,2 до 0,4 мкм с шагом 0,01 мкм по формуле:

ЩХ) = [ цх) - JA) ],                           (3)

где 1/(Х) - результат i -го измерения сигнала фотоприемника на длине волны X;

Ji(X) - результат / -го измерения сигнала фотоприемника, соответствующего рассеянному излучению на длине волны X.

Сигнал фотоприемника пропорционален уровню ЭО - 10Вт/м2.

  • 8.3.1.10 Комплект считается прошедшим этап поверки, если определяется ЭО в спектральном диапазоне длин волн от 0,2 до 0,4 мкм.

8.3.2 Определение диапазона измерений ЭО

Определение диапазона измерений ЭО аппаратуры проводят с использованием эталонного УФ радиометра из состава ГЭТ.

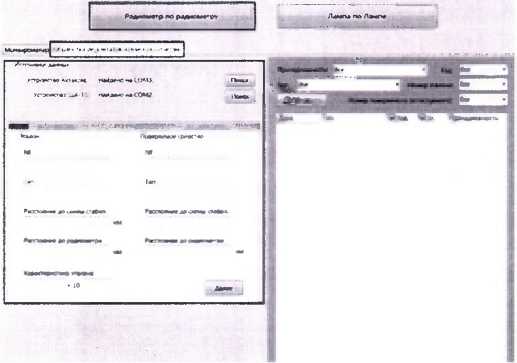

  • 8.3.2.1 В ПО выбрать вкл^чку^Ради^мез^^т^адиометру» (рисунок 1).

Рисунок 1 - Вкладка «Радиометр по радиометру» основного окна ПО

  • 8.3.2.2 Установить компаратор аппаратуры на фиксированном расстоянии от источника УФ излучения эталонный радиометр из состава ГЭТ.

  • 8.3.2.3 Определить с помощью эталонного радиометра уровень ЭО УФ излучения (Ео) в диапазоне длин волн от 0,2 до 0,4 мкм.

  • 8.3.2.4 Вычисляют среднее арифметическое значение и CKO S[ измеренных значений интегральной суммы от результатов измерений ЭО эталонным радиометром по формулам 1, 2.

  • 8.3.2.5 Установить на фиксированное расстояние от источника УФ излучения интегральный радиометр из состава аппаратуры с чувствительностью до 2103 Вт/м2 и измерить ЭО (Е, max) в диапазоне длин волн от 0,2 до 0,4 мкм с шагом 0,001 мкм.

  • 8.3.2.6 С использованием эталонного радиометра измерить ЭО Emax = 2*103 Вт/м2, соответствующую верхней границе диапазона аппаратуры.

  • 8.3.2.7 Вычисляют среднее арифметическое значение и CKO (Si max) измеренных значений интегральной суммы от результатов измерений ЭО эталонным радиометром по формулам 1, 2.

  • 8.3.2.8 Установить на фиксированное расстояние от источника УФ излучения интегральный радиометр из состава аппаратуры и измерить ЭО (Е, min) в диапазоне длин волн от 0,2 до 0,4 мкм с шагом 0,001 мкм.

  • 8.3.2.9 С использованием эталонного радиометра из состава ГЭТ измерить уровень ЭО Emin = 10 Вт/м2.

  • 8.3.2.10 Комплект аппаратуры считается прошедшим операцию поверки, если результат измеренных значений ЭО находится в диапазоне от 10 до 2000 Вт/м2 в диапазоне длин волн от 0,2 до 0,4 мкм.

8.33 Определение относительной погрешности измерений ЭО
  • 8.3.3.1 Вычисляют относительную погрешность измерений ЭО До по формуле:

(4)

где IQ - коэффициент, определяемый соотношением случайной и неисключенной систематической погрешностей, вычисляют по формуле 5;

Sy - суммарное СКО аппаратуры;

0, - составляющая неисключенной систематичекой погрешности (НСП) аппаратуры;

m - число составляющих НСП;

Si - суммарное СКО нестабильности аппаратуры, определяется нестабильностью излучателей при использовании детекторной стабилизации.

  • 8.3.3.2 Значение коэффициента Ке вычисляют по формуле:

_ tSj + €>j

(5)

Г st+s9

где t - коэффициент Стьюдента при доверительной вероятности Р=0,99, t = 3;

So - среднее квадратическое отклонение неисключенной систематичекой погрешности, вычисляют по формуле 6.

Z0}

(6)

  • 8.3.3.3 Суммарная относительная погрешность комплекта аппаратуры включает случайные и неисключенные систематические погрешности первичного эталона, погрешность передачи единиц от Государственного первичного эталона комплекту аппаратуры, а также нестабильность комплекта аппаратуры, выраженные в виде суммарного СКО.

До - предел допускаемой погрешности комплекта аппаратуры (До < 10% );

Syo -суммарное СКО воспроизведения единиц на ГПЭ (Sy0 < 0,4 %);

S^eo - суммарное СКО передачи единиц от ГПЭ к комплекту аппаратуры (S^ < 0,2 %);

S[ - суммарное СКО нестабильности комплекта аппаратуры.

  • 8.3.3.4 Комплект аппаратуры считается прошедшим операцию поверки, если значение относительной погрешности До не превышает 10,0 %

9 Оформление результатов поверки
  • 9.1  Результаты поверки заносятся в протокол (форма протокола приведена в приложении 1 настоящей методики поверки).

  • 9.2 Комплект аппаратуры, прошедший поверку с положительным результатом, признается годным и допускается к применению. На него выдается свидетельство о поверке установленной формы с указанием полученных по п.п. 8.3.1 - 8.3.4 фактических значений метрологических характеристик аппаратуры и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и комплект аппаратуры допускают к эксплуатации.

Начальник НПО М-7 ФГУП «ВНИИОФИ»

Начальник лаборатории М-7-1

ФГУП «ВНИИОФИ»

Начальник лаборатории НИО М-7-2

ФГУП «ВНИИОФИ»

ПРИЛОЖЕНИЕ 1 к Методике поверки «Комплект аппаратуры энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый»

ПРОТОКОЛ первичной / периодической поверки от «_______»____________201__года

Средство измерений: Комплект аппаратуры энергетической освещенности в диапазоне длин (Наименование СК тип (если в состав СИ входит несколько автономных блоков

волн от 0,2 до 0,4 мкм транспортируемый___________________________

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав.№___№/№_________________________

Заводские номера блоков

Прин ад л еж а щ е е_____________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 026.М7-18 «ГСИ. Комплект аппаратуры энергетической освещенности в диапазоне длин волн от 0,2 до 0,4 мкм транспортируемый. Методика поверки», утвержденной ФГУП «ВНИИОФИ» «23» апреля 2018г.______________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов _____________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:____________________________

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

  • -  температура окружающей среды, °C             от +15 до +25

  • -  относительная влажность воздуха, %, не более         80

  • -   атмосферное давление, мм. рт. ст.              от 720 до 760

Внешний осмотр:___________________________________________

Опробование:_____________________________________________

Получены результаты поверки метрологических характеристик:

Характеристика

Результат

Требования методики поверки

Спектральный диапазон, мкм

от 0,2 до 0,4

Диапазон      измерений      энергетической

освещенности, Вт/м2

от 10 до 2000

Пределы     допускаемой     относительной

погрешности измерений ЭО, %

± 10,0

Рекомендации_______________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:_______________________

подписи, ФИО, должность
