Руководство по эксплуатации «pH-Милливольтметр pH-011M» (ПИВ 103.00.00.000РЭ)

ОГЛАВЛЕНИЕ

• 1.  ОПИСАНИЕ И РАБОТА

  • 1.1. Назначение и область применения

  • 1.2. Технические характеристики

  • 1.3. Состав рН-метра

  • 1.4. Устройство и работа pH-метра

  • 1.5. Комплектность

  • 1.6. Маркировка

  • 1.7. Упаковка

• 2.  ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

  • 2.1. Эксплуатационные ограничения

  • 2.2. Указания мер безопасности

  • 2.3. Подготовка к использованию рН-метра

  • 2.4. Использование рН-метра

• 3.  ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• 4.  ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

• 5.  МЕТОДИКА ПОВЕРКИ

  • 5.1. Общие положения

  • 5.2. Операции поверки

  • 5.3. Средства поверки

  • 5.4. Требования к квалификации поверителя

  • 5.5. Требования безопасности

  • 5.6. Условия проведения поверки

  • 5.7. Подготовка к поверке

  • 5.8. Проведение поверки

  • 5.9. Оформление результатов поверки

• 6.  ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

• 7.  ГАРАНТИИ ИЗГОТОВИТЕЛЯ

• 8.  СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

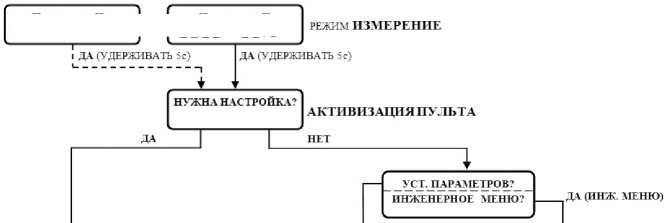

Рисунок 6. Меню выбора задачи в режиме измерения рН и рН25

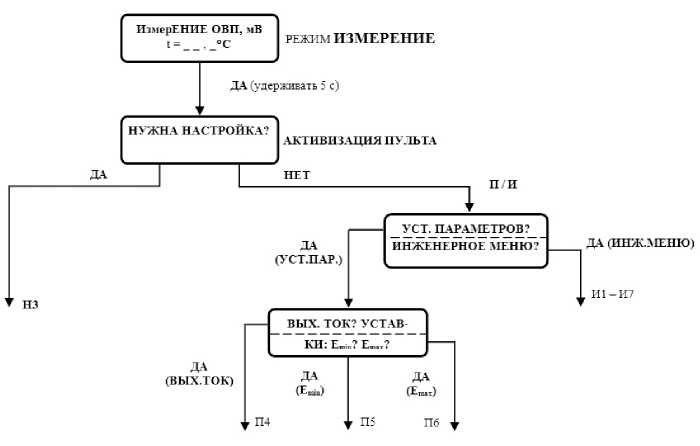

Рисунок 7. Меню выбора задачи в режиме измерения ОВП

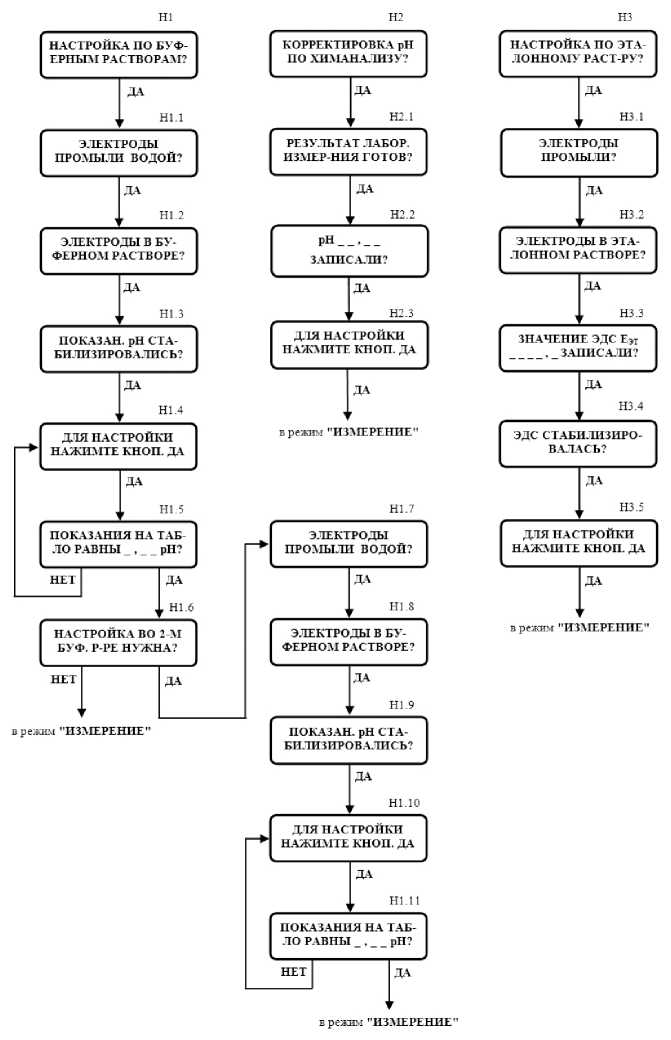

Рисунок 8. Меню настройки

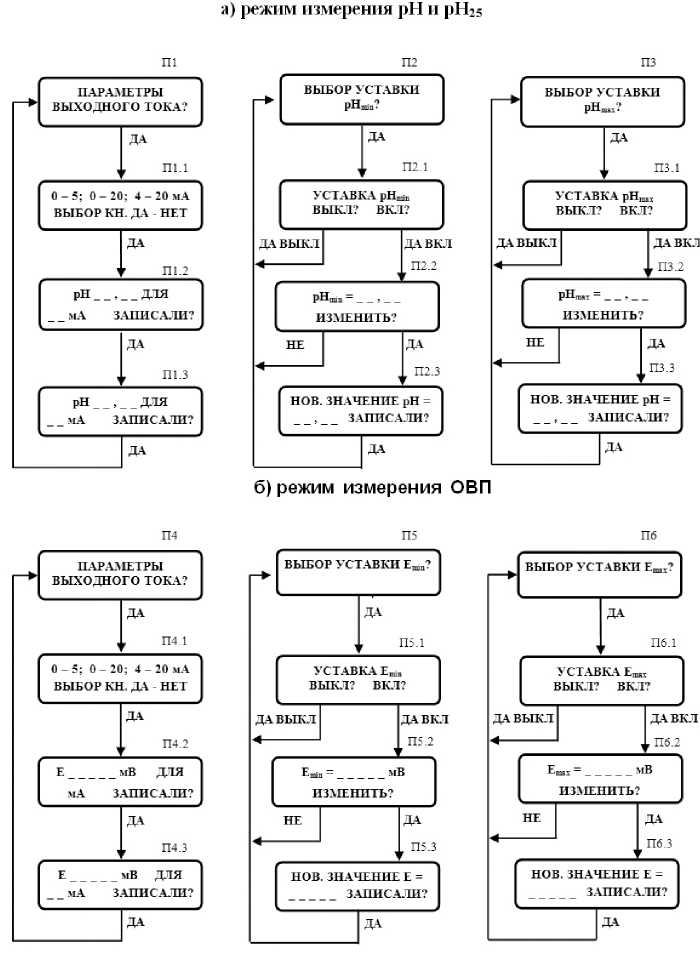

Рисунок 9. Меню установки параметров

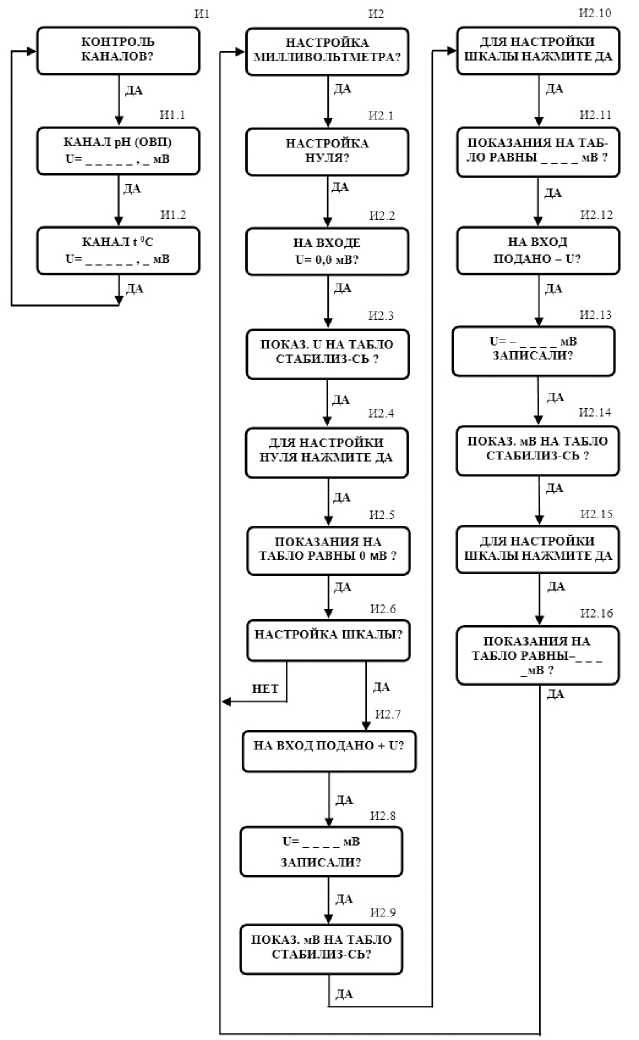

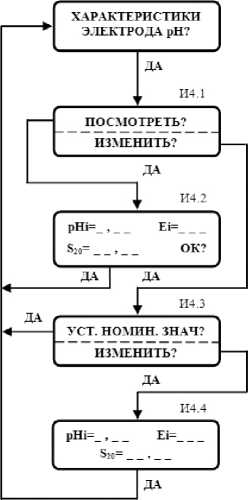

Рисунок 10. Инженерное меню

Рисунок 11. Инженерное меню (продолжение)

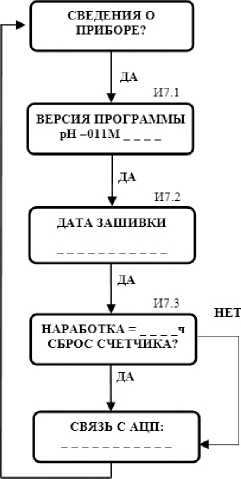

Рисунок 12. Инженерное меню (окончание)

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

Приложение Ж

ВНИМАНИЕ! Вскрытие прибора со стороны лицевой панели приводит к нарушению пломбы электронного блока, что лишает права на бесплатное гарантийное обслуживание.

Настоящее руководство по эксплуатации (далее РЭ) предназначено для ознакомления с устройством, принципом работы и правилами эксплуатации рН-милливольтметра рН-011М (в дальнейшем "рН-метр").

• 1.1.1. рН-метр относится к Государственной системе промышленных приборов и средств автоматизации. Он предназначен для непрерывного измерения и сигнализации о превышении заданного порога (уставки) активности ионов водорода (характеризуется величиной водородного показателя рН) и окислительно-восстановительного потенциала (ОВП, характеризуется величиной ЭДС) в технологических водах тепловых электростанций и тепловых сетей при автоматическом химконтроле качества сред, а также в установках водоподготовки и технологическом оборудовании электростанций и других производств.

• 1.1.2. По эксплуатационной законченности pH-метр относится к изделиям третьего порядка по ГОСТ Р 52931-2008.

• 1.1.3. По устойчивости к воздействию температуры и влажности окружающего воздуха pH-метр относится к группе В4 по ГОСТ Р 52931-2008.

• 1.1.4. По устойчивости к воздействию атмосферного давления pH-метр относится к категории В4 по ГОСТ Р 52931-2008.

  температура относительная влажность при температуре 35 °С давление

  от 5 до 50 °С до 80 % от 84 до 106,7 кПа

• 1.1.5. По устойчивости к воздействию синусоидальных вибраций при эксплуатации pH-метр относится к группе L3 по ГОСТ Р 52931-2008.

• 1.1.6. По способу защиты человека от поражения электрическим током pH-метр соответствует 01 классу безопасности по ГОСТ 12.2.007.0.

ПИВ 103.00.00.000РЭ

pH-метр состоит из гидравлического и электронного блоков. В проточной измерительной ячейке гидравлического блока установлены измерительные электроды и термодатчик. Электронный блок соединен с электродами и термодатчиком с помощью кабелей.

• 1.4.1. Принцип работы рН-метра основан на потенциометрическом методе измерения. Контролируемая среда (проба) поступает в проточную измерительную ячейку, где расположены рН-электрод и электролитический контакт вспомогательного электрода. Разность потенциалов, образующаяся между контролируемой средой и мембраной рН-электрода, пропорциональна мере активности ионов водорода - величине водородного показателя (рН). Разность потенциалов между электролитическим контактом и контролируемой средой не зависит от ее рН. В результате на выходе электродной системы возникает ЭДС, которая описывается уравнением:

E = Е i+ (So + at)(pH - pHi),           (1)

где    Е - ЭДС электродной системы, мВ

Е _i; pH_i - координаты изопотенциальной точки электродной системы, мВ; рН

pH - значение рН контролируемой среды

S_o - крутизна характеристики электродной системы при 0 ⁰С, мВ/рН

a - температурный коэффициент крутизны характеристики, мВ (рН^;'''С)

t - температура контролируемой среды, ⁰С

В измерительной ячейке вместе с электродами расположен термодатчик, формирующий электрический сигнал, используемый для компенсации температурных изменений крутизны рН-электрода и для определения рН (режим "рН₂₅"), приведенного к 25 ⁰С.

рН-метр может быть изготовлен в настенном или щитовом исполнении.

• 1.4.2. Устройство и принцип действия гидравлического блока.

Гидравлический блок (гидроблок) (рис.1) состоит из измерительной ячейки (1), входного штуцера (2), емкости эталонной жидкости (3), основания (для настенного исполнения) или колодки клеммной (для щитового исполнения) (5), сливного патрубка (6) и сливного патрубка переливного устройства (7), установленных на панели из нержавеющей стали (4). Все элементы гидроблока соединяются при помощи 6 мм трубок из нержавеющей стали, измерительная ячейка выполнена из оргстекла с капролоновыми регулирующими вентилями (см. Приложение Ж).

В настенном исполнении электронный блок устанавливается на одной панели с гидроблоком при помощи основания (5), и электроды подключаются к электронному блоку напрямую (минимальная длина соединительных кабелей 700 мм).

При щитовом исполнении электронный блок устанавливается отдельно от гидроблока при помощи прижимов (рис. 3а). В этом случае электроды коммутируются с электронным блоком через клеммную колодку. Связь гидроблока с электронным блоком осуществляется с помощью двух кабелей - коаксиального (pH) и трехпроводного (термодатчик), соединяющих контакты 1, 2, 3 и 4 с разъемами электронного блока в соответствии со схемой рисунка 4.

Оплетка коаксиального кабеля рН-электрода подключается к контакту 1 клеммной колодки, центральная жила - к контакту 2. Провода термодатчика подключаются к контактам 3 и 4 (порядок подключения произвольный). Вывод вспомогательного электрода (ЭСр) подключается к контакту, расположенному слева от контакта 1. Специальным проводом производится соединение заземляющего электрода (К), которым служит корпус термодатчика, с клеммой заземления гидроблока (—).

Для калибровки pH-метра, а так же контроля отдельных проб, гидроблок комплектуется полиэтиленовой емкостью для эталонных растворов, которая напрямую подсоединяется к ячейке.

OSOl

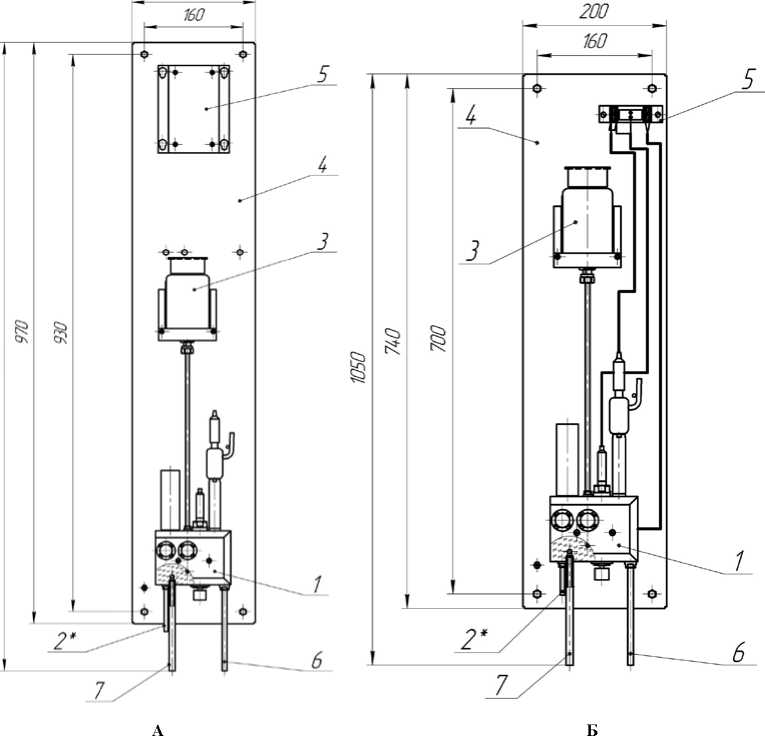

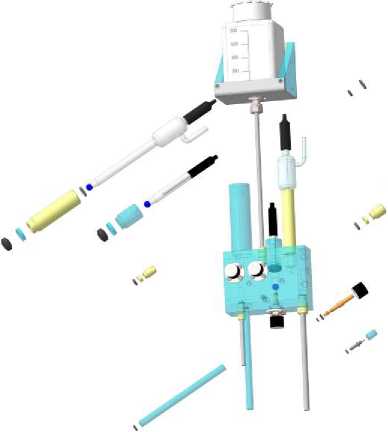

Рисунок 1. Блок гидравлический рН-011М: А) для настенного исполнения; Б) для щитового исполнения. 1. Ячейка. 2^*. Входной патрубок. 3. Емкость эталонной жидкости. 4. Панель. 5. Основание. 6. Сливной патрубок. 7. Сливной патрубок переливного устройства.

*) При сборке стендов перед входным патрубком устанавливается крестовина (ПИВ 103 063) для распределения пробы на вход измерительной ячейки данного гидроблока и на соседние гидроблоки.

ПИВ 103.00.00.000РЭ Измерительная ячейка (рис.2) имеет систему стабилизации расхода контролируемой пробы, состоящую из входного вентиля «проба» (4), переливного устройства (2), вентиля «эталон» (5) и вентиля «расход» (3). Проба поступает в ячейку на входной штуцер (7) и через вентиль «проба» распределяется на переливное устройство и измерительный канал ячейки. Вентиль «проба» плавно регулирует входящий поток и управляет уровнем пробы в переливном устройстве. Те же функции выполняет вентиль «эталон» в случае, когда проба (эталонный раствор) поступает из емкости эталонного раствора.

Переливное устройство предназначено для поддержания постоянного давления на входе измерительного канала ячейки, где находится вентиль «расход», который позволяет точно задать расход пробы и поддерживать его неизменным во время работы при условии, что уровень пробы в переливном устройстве постоянен. Для установки стабильного расхода через ячейку регулировку рекомендуется выполнять в следующем порядке:

• - подать пробу, полностью (на 4-5 оборотов) открыв вентили «проба» (в случае

калибровки - «эталон») и «расход»;

• - добиться перелива через переливное устройство;

• - визуально убедиться, что воздух вышел из измерительного канала;

• - отрегулировать расход пробы вентилем «расход»;

• - уменьшить поток через переливное устройство до капельного вентилем «проба» (в

случае калибровки — вентилем «эталон»);

• - при необходимости подстроить расход вентилем «расход».

По ходу пробы в измерительном канале ячейки расположены термодатчик (9), pH-электрод (10) и вспомогательный электрод (11). Термодатчик представляет собой стандартный термистор Pt 1000, корпус которого является электродом заземления ячейки и соединяется с клеммой заземления гидроблока (—). Основные технические данные термодатчиков приведены в приложении Б.

В измерительную ячейку можно устанавливать pl 1-электроды с рабочим диаметром 12 мм (типа ЭС-10601, ЭС-10602, ЭСЛ-43-07) и вспомогательные электроды диаметром 10 и 12 мм (соответственно, типа ЭСр-10106 и ЭВЛ-1М3.1). Электроды устанавливаются в измерительную ячейку с помощью электродных гаек (рН ПИВ 103 041, ЭСр ПИВ 103 051 или ПИВ 103 052; см. Приложение Д).

А А

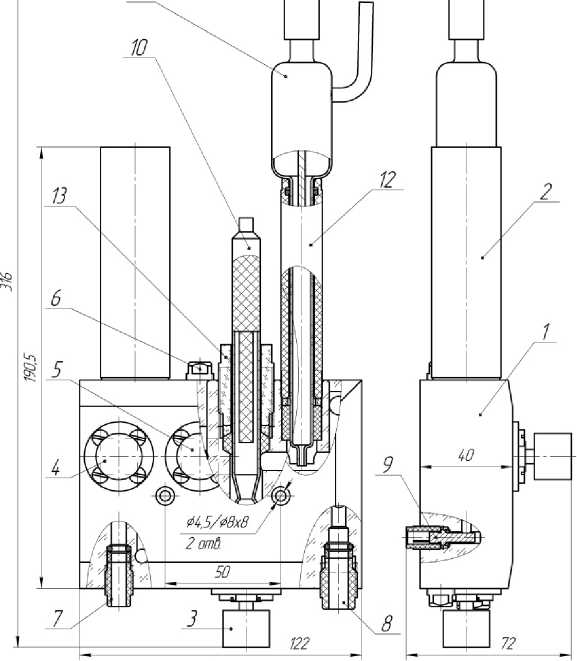

Рисунок 2. Измерительная ячейка блока гидравлического рН-011М. 1. Корпус. 2. Переливное устройство. 3. Вентиль «Расход». 4. Входной вентиль «Проба». 5. Вентиль «Эталон». 6. Штуцер эталонного раствора. 7. Входной штуцер. 8. Сливной штуцер. 9. Термодатчик. 10. рН-электрод. 11. Вспомогательный электрод. 12. Гайка вспомогательного электрода. 13. Гайка рН-электрода.

• 1.4.3. Устройство и принцип действия электронного блока.

Электронный блок (рис. 3) размещен в корпусе для щитового или настенного монтажа. На лицевой панели электронного блока расположены:

• - информационное табло - шестиразрядный светодиодный индикатор;

• - пульт настройки, состоящий из двухстрочного жидкокристаллического индикатора и

шести кнопок управления (в варианте исполнения с выносным пультом настройки на лицевой панели электронного блока установлен разъем для его подключения).

На задней панели (для настенного варианта - в нижней части) блока расположены:

• - входные клеммы для подключения к гидравлическому блоку (каналы pH и t );

• - клеммы выходного тока;

• - клеммы для подключения питания;

• - клемма заземления;

Электрическая схема электронного блока состоит из аналого-цифровой схемы, предназначенной для преобразования электрических сигналов электродов и термодатчика в цифровой код; схемы микропроцессора, осуществляющей необходимые вычислительные и управляющие функции; схемы индикации; схемы формирования гальванически разделенного выходного тока; схемы пульта настройки, обеспечивающей выполнение операций в соответствии с меню.

Программа и схема электронного блока построены таким образом, что в рабочем (штатном) режиме пульт настройки не участвует в работе рН-метра и используется в тех случаях, когда требуется настройка рН-метра по эталонным растворам, установка необходимых параметров, выполнение ремонтных и профилактических работ.

Предусмотрена возможность поставки электронного блока в двух вариантах: со встроенным и выносным пультом управления. В последнем случае, благодаря схемной и программной унификации, с помощью одного пульта могут обслуживаться не только рН-метры, но и приборы другого назначения, выполненные по такой же идеологии.

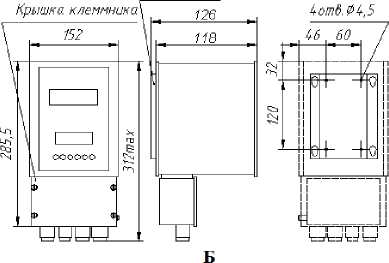

Рисунок 3. Электронный блок pH-011M (исполнение IP-65). А - для щитового монтажа; Б -

Разметка

LJUUU

'Пульт настройки Прижим 6!

ПгноЛпние

для настенного монтажа.

Блок гидравлический

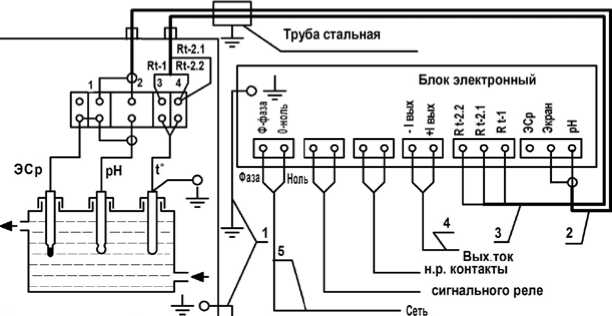

Рисунок 4. Схема внешних соединений. 1 - провод медный сечением 2-3 мм²; 2 - кабель коаксиальный РК 50-2-13 ГОСТ 11326.33-79; 3 - кабель КМПВ-3х0,35-500 ГОСТ 17301-71; 4 и 5 -кабель КМПВ-2х0,35-500 ГОСТ 17301-71.

Примечания:1 Сопротивление проводов кабеля поз.3 не должно превышать 12 Ом.

2 Допускается применение других соединительных кабелей с аналогичными параметрами.

• 1.4.4. Содержание меню рН-метра.

Программа рН-метра содержит три самостоятельных меню (рис.7-11):

• 1 Меню настройки

• 2 Меню установки параметров

• 3 Инженерное меню

При таком построении меню учитывается специфика и периодичность операции, квалификация обслуживающего персонала.

Меню настройки рассчитано на наиболее частое использование и предназначено для периодической настройки рН-метра по эталонным растворам или по результатам химанализа.

Меню установки параметров предназначено для выбора параметров выходного тока, порогов сигнализации уставок pH_max и pH_min, т.е. содержит операции, как правило, выполняемые однажды, при первом запуске прибора.

Инженерное меню предназначено для диагностики неисправностей, настройки милливольтметра и канала измерения температуры, а также и контроля характеристик pH-электрода. Инженерное меню может использоваться при ремонте и профилактическом обслуживании.

Выход из режима измерения в любое из этих трех меню выполняется в соответствии с "Меню выбора задачи" (рис. 5 и 6).

Диалоговый принцип построения меню упрощает работу с прибором и может быть инструкцией по его настройке.

Комплектность поставки pH-метра соответствует таблице 1. Таблица 1

• ¹- электроды могут быть установлены в гидроблоке или упакованы в ЗИП (полный комплект запасных частей см. приложение Д)

• ²- критерии выбора аналогов приведены в п.1.4.1.

Маркировка рН-метра соответствует ГОСТ 26828-86 и конструкторской документации.

На передней панели панели электронного блока нанесены:

- обозначение рН-метра «рН-милливольтметр рН-011М»;

- знак утверждения типа;

- зарегистрированный товарный знак предприятия-изготовителя.

На левой боковой панели электронного блока нанесены:

- зарегистрированный товарный знак преприятия-изготовителя;

- обозначение рН-метра «рН-011М»;

- исполнение электронного блока рН-011М IP65;

- заводской номер рН-метра по системе нумерации предприятия-изготовителя и год выпуска;

На правой боковой панели электронного блока над клеммой заземления нанесен символ «—».

• 1.7.1. Комплект запасных частей и принадлежностей и эксплуатационная документация уложены в пакеты из полиэтиленовой пленки по ГОСТ 10354 толщиной не менее 0,15 мм.

• 1.7.2. Комплект рН-метра упакован в транспортную тару - ящики типа П по ГОСТ 5959. Упаковка производится в соответствии с ГОСТ 23170 по категории КУ-2 или КУ-3. После упаковки транспортная тара опломбирована.

• 1.7.3. В каждую упаковочную единицу вложен упаковочный лист и ведомость упаковки установленной формы, обернутые полиэтиленовой пленкой ГОСТ 10354 толщиной не менее 0,15 мм.

• 2.1.1. рН-метр монтировать в помещении, защищенном от вибрации, прямых солнечных лучей, влаги и пыли.

• 2.1.2. В месте установки рН-метра не должно быть источников сильных магнитных и электрических полей и тепла, окружающий воздух не должен содержать паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

• 2.1.1. Производить монтаж, обслуживание и эксплуатировать pH-метр имеют право лица, ознакомившиеся с настоящим руководством по эксплуатации, а также с правилами техники безопасности при эксплуатации электроустановок.

• 2.1.2. Вскрывать любую из составных частей pH-метра возможно только при отключенном питании от сети переменного тока.

• 2.1.3. Клемма заземления pH-метр должна быть соединена с контуром заземления медным проводом сечением 2,5 мм².

• 2.1.4. Сопротивление контура заземления прибора в любое время года не должно превышать 4 Ом.

• 2.1.5. Клемма заземления не должна использоваться для закрепления посторонних проводов.

• 2.1.6. Запрещается последовательное включение в заземляющий провод нескольких заземляемых элементов.

• 2.1.7. Подсоединение заземляющего провода должно производиться до включения pH-метра в сеть, отсоединение - после его отключения.

ПИВ 103.00.00.000РЭ

• 2.3.1. Гидравлический блок монтировать на вертикальной плоскости в соответствии с рисунком

• 1. Подвод контролируемой среды к входному штуцеру рекомендуется выполнять медицинской поливинилхлоридной трубкой с внутренним диаметром 4 мм.

• 2.3.2. Электронный блок монтировать в окне щита (или на стене) в соответствии с рисунком 3 с помощью прижимов (или основания - в случае настенного исполнения), входящих в комплект поставки.

• 2.3.3. Электрические соединения блоков рН-метра между собой и с внешними цепями выполнять согласно схеме на рисунке 4. Рекомендуемое расстояние между этими блоками - не более 20 м. При необходимости длина кабелей может быть увеличена до 100 м, при условии, что сопротивление изоляции коаксиальных кабелей будет не менее 10¹² Ом, а сопротивления проводов термодатчика одинаковы и не будут превышать 12 Ом.

• 2.3.4. Подготовить к работе электроды в соответствии с рекомендациями паспортов на эти электроды.

• 2.3.5. Перед установкой электродов в ячейку заполнить ее обессоленной водой, открыв вентили «Проба» и «Расход» на 4-5 оборотов.

• 2.3.6. Установить электроды в ячейку и добиться отсутствия пузырьков воздуха на чувствительных элементах электродов (мембране стеклянного электрода и электролитическом контакте вспомогательного электрода). При установке электродов обратить внимание на особенности эксплуатации, указанные в паспортах на данные электроды (открыть заливочное отверстие, соблюсти глубину погружения электрода в раствор, проверить уровень электролита и т.д.).

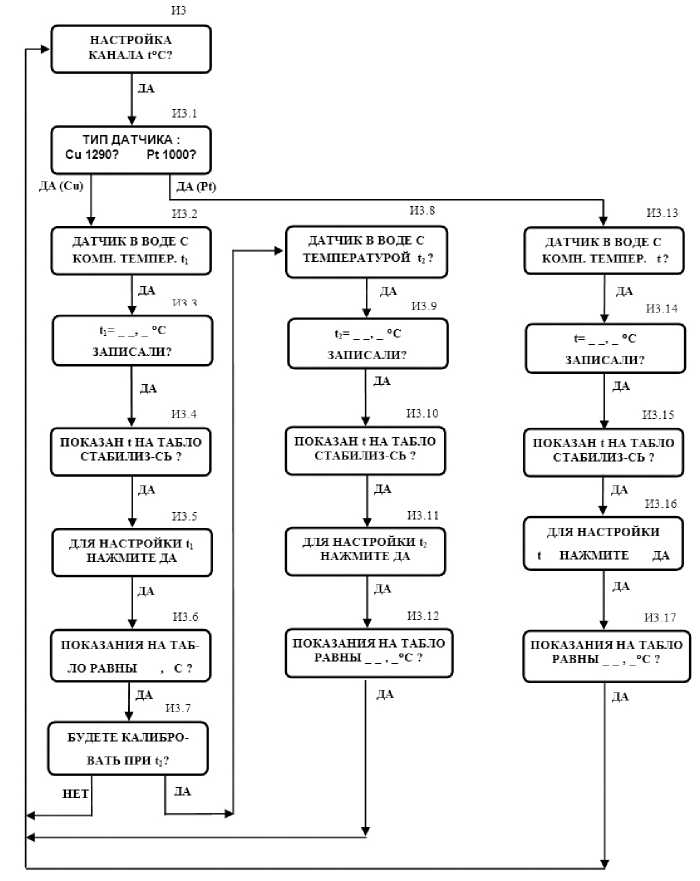

• 2.3.7. Руководствуясь инженерным меню "Настройка канала измерения температуры", проверить правильность выбора типа термодатчика (Pt-1000) и, при необходимости, настроить канал измерения температуры в соответствии с рекомендациями указанного меню и приложения Г.

• 2.3.8. Отмыть ячейку с электродами обессоленной водой, установив расход воды (см. п. 1.4.1.) через измерительную ячейку 2,4-3 дм³/час (40-50 см³/мин) и обеспечив при этом небольшой перелив в дренаж через переливное устройство. Продолжительность отмывки не менее 24 часов.

• 2.4.1. Работа с пультом настройки.

В зависимости от установленного режима работы прибора на информационном табло электронного блока постоянно индицируется значение одной из измеряемых величин: "рН", "рН25" или "ОВП". На индикатор пульта выводится значение температуры пробы, сообщение об установленном режиме измерения и дополнительная информация:

• - в режиме «рН» - значение ЭДС рН-электрода;

• - в режиме "рН25" - значение рН при измеренной температуре (р1П).

Для активизации пульта необходимо нажать на кнопку «ДА» и удерживать ее в нажатом положении около 5 с. Случайные короткие нажатия на кнопки не влияют на работу пульта и анализатора.

Работа с пультом, по существу, сводится к выбору ответа на предложенный меню вопрос ДА или НЕТ в соответствии со схемами, указанными на рисунках 6-12. Если в тексте появляется одновременно несколько предложений со знаком вопроса, то сначала необходимо, перемещая курсор кнопкой «НЕТ», выбрать нужную позицию, а затем нажатием на кнопку «ДА» подтвердить свой выбор.

С помощью кнопки       можно вернуться в одну из предыдущих позиций. Нажатие на

кнопку «ИЗМ» позволяет вернуться в режим "Измерение" из любой позиции меню.

Набор цифровых значений на индикаторе пульта осуществляется с помощью кнопок «НЕТ», <ф>, «|»: первой - выбор нужного разряда, двумя другими - набор цифрового значения от 0 до 9 в выбранном разряде.

Таким образом, приведенные в приложениях меню являются руководством для выполнения необходимых операций.

• 2.4.2. Выбор режима измерения.

Электронный блок рН-метра может работать в одном из трех режимов:

• 1. Измерение рН.

• 2. Измерение рН25, приведенного к 25 ⁰С.

• 3. Измерение окислительно-восстановительного потенциала (ЭДС).

ПИВ 103.00.00.000РЭ

Выбор режима осуществляется в «Инженерном меню» (рисунок 12, пункт И5).

• 2.4.3. Установка параметров.

В соответствии с меню «Установка параметров» сначала выбирается один из трех возможных диапазонов выходного тока, затем записываются значения измеряемого параметра (рН или ЭДС) для минимального (0 или 4 мА) и максимального (5 или 20 мА) выходного тока. Причем, значение ЭДС должно устанавливаться с учетом полярности плюс или минус.

Аналогично устанавливают значение уставок pH_min (ЭДС,,,,,,) и pH_max (ЭДС _max).

• 2.4.4. Ручная термокомпенсация.

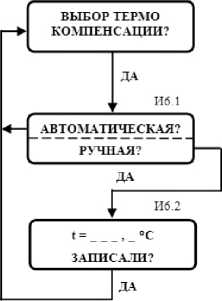

Выбор ручной термокомпенсации осуществляется в соответствии с «Инженерным меню» (рисунок 12). Термокомпенсация используется при измерении рН или рН25. Основной режим термокомпенсации - автоматический. Если температура анализируемой пробы в течение довольно длительного времени имеет небольшие колебания температуры, можно воспользоваться ручной термокомпенсацией. В этом случае значение температуры вводится в программу вручную. Причем, при дальнейшей работе, когда прибор переведен в режим «Измерение» введение поправок в ранее установленное значение температуры можно осуществлять не выходя из этого режима с помощью кнопок <ф>, <ф>. В исходном состоянии эти кнопки заблокированы, т.е. защищены от случайных нажатий. Для их активизации необходимо нажать на одну из них и удерживать ее в нажатом состоянии около 5 с. Спустя некоторое время после установки значения температуры, кнопки автоматически блокируются.

• 2.4.5. Калибровка рН-метра.

Для калибровки рН-метра в режиме измерения рН (или рН25) необходимо подготовить два буферных раствора со значениями рН, по возможности, близкими к началу и концу ожидаемого диапазона измерения. В случае, когда измеряемые значения рН находятся в узкой области (не более 1,5 рН от точки настройки) допускается настройка по одному буферному раствору. При настройке по двум буферным растворам рекомендуется выбирать в качестве первого раствор с меньшим значением рН. Емкость эталонных растворов рекомендуется промывать между сменой буферных растворов.

До обращения к пульту настройки следует выполнить следующие действия на гидроблоке (рис. 1 и 2):

• - закрыть вентиль <проба> измерительной ячейки;

• - открыть вентиль <эталон> (4-5 оборотов) для подачи эталонного раствора;

• - установить расход через ячейку 30-40 мл/мин с помощью вентиля <расход>;

• - уменьшить расход через переливное устройство до капельного с помощью вентиля <эталон> (с целью экономии эталонного раствора);

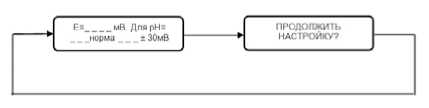

При калибровке необходимо руководствоваться пунктами "Меню настройки" (см. рисунок 8, пункт Н1). После стабилизации показаний в буферном растворе и нажатии на кнопку <ДА> программа сама "распознает", какой буферный раствор взят в качестве калибровочного, и автоматически настраивается на его табличное значение с учетом температуры раствора.

Если прибор работает в режиме "рН25", то при настройке по растворам не требуется специального перехода в режим "рН_t" - программа настройки по буферным растворам является общей для обоих режимов.

При работе в режиме «ОВП» электронный блок фактически выполняет функцию милливольтметра с возможностью настройки в одной точке шкалы по эталонному раствору путём смещения нуля. Платиновый электрод вместе с электролитическим ключом после промывки погружаются в эталонный раствор с известным значением окислительновосстановительного потенциала (ОВП). Если показания прибора отличаются от этого значения, то необходимо, руководствуясь пунктами меню (см. рисунок 8, пункт Н3), набрать на индикаторе пульта известное значение ЭДСэт и произвести настройку. Если нужно "сбросить" настройку и вернуть шкалу редокс-метра в прежнее исходное состояние, необходимо отключить один из электродов, замкнуть между собой входные клеммы электронного блока, набрать значение ЭДСэт = 0 и произвести настройку по тем же пунктам меню.

После настройки следует закрыть вентиль <эталон>, открыть вентиль <проба> и произвести отмывку электродов и измерительной ячейки, после чего рН-метр может быть запущен в работу для выполнения непрерывных измерений.

В рН-метре предусмотрена также возможность корректировки (без прерывания рабочего режима измерения) показаний рН по результатам химанализа (см. рисунок 8, пункт Н2).

ПИВ 103.00.00.000РЭ

Внимание! Калибровку необходимо выполнять один раз в две недели. В дальнейшем, по мере стабилизации характеристик электродов, интервалы между калибровками могут быть увеличены.

• 3.1. Для надежной работы рН-метра необходимо обеспечить условия эксплуатации согласно пп.1.1.3., 1.1.4., 1.1.5., 1.2.8., 1.2.10. настоящего руководства по эксплуатации.

• 3.2. При остановках в работе рН-метра или прекращении подачи контролируемой среды на время более трех часов необходимо закрыть вентиль «Проба» гидравлического блока.

• 3.3. После последующего включения рН-метра открыть вентиль «Проба» гидравлического блока и произвести отмывку не менее одного часа.

• 3.4.  В процессе эксплуатации необходимо следить за уровнем электролита во вспомогательном электроде и при необходимости его пополнять. Не допускать в системе электролитического контакта наличия воздушных пузырьков.

• 3.5. Для приготовления раствора KCl рекомендуется применять калий хлористый "Х.Ч." по ГОСТ 4234. Для приготовления калибровочных растворов рекомендуется применять рабочие эталоны рН 2-го разряда для рН-метрии по ГОСТ 8.135.

• 3.6. Периодически, один раз в год, а также в случае неудовлетворительной работы рН-метра необходимо проверить работу электронного блока. Для этого необходимо собрать установку в соответствии с рисунком 5 и выполнить пп. 3.7.-3.9.

• 3.7. После включения электронного блока в сеть необходимо прогреть его в течение 15 мин. Выйти в инженерное меню (см. рисунки 10 - 12). Прежде всего, необходимо проверить и при необходимости настроить канал милливольтметра в трех точках: при нулевом входном сигнале и при подаче на вход вначале положительного, затем отрицательного напряжения от 1000 до 2000 мВ.

• 3.8. Настроить канал температуры по магазину сопротивления в любых двух точках температурного диапазона (например, при t1 = 20 ⁰C, а t2 = 100 ⁰C) и проверить показания температуры в нескольких точках температурной шкалы.

• 3.9. Установить характеристики электродов на номинальные значения. Подать на вход электронного блока различные значения напряжений и проверить показания на соответствие таблице электродной системы, приведенной в приложении В. При этом на магазине сопротивлений необходимо устанавливать значения сопротивлений в соответствии с таблицей приложения Б. Погрешность показаний не должна превышать ±0,02 рН. Кроме этой проверки необходимо также определить с помощью имитатора изменения показаний электронного блока при изменениях:

• - сопротивления измерительного электрода Ru от 0 до 1000 МОм;

• - сопротивлений вспомогательного электрода Rb от 0 до 20 кОм;

• - ЭДС в цепи вспомогательного электрода Ев от 0 до ±1,5 В.

Изменение каждого из этих влияющих факторов не должно изменять показаний электронного блока более, чем на ±0,01рН. Если полученные результаты не удовлетворяют указанным требованиям, электронный блок подлежит ремонту.

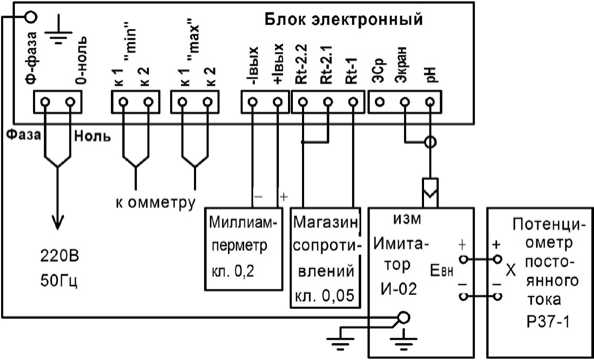

Рисунок 5. Схема поверки электронного блока pH-011M.

• 4.1. Во время работы рН-метра в случае возникновения неисправностей или выхода режимов за допустимые нормы в старшем разряде светодиодного табло появляются следующие символы, облегчающие диагностику причин, вызвавших нарушение:

- обрыв цепи термодатчика

L. - короткое замыкание в цепи термодатчика

Ц - обрыв линии выходного тока

“1 - значение измеряемой величины (рН, рН₂₅, ЭДС) больше записанного значения уставки "max" 1_ - значение измеряемой величины (рН, рН₂₅, ЭДС) меньше записанного значения уставки "min" П - перегрузка канала измерения pH.

• 4.2. В случае обрыва или короткого замыкания в цепи термодатчика рН-метр продолжает оставаться в режиме измерения, но программа условно принимает температуру равной 25°С и рассчитывает значение измеряемого параметра для этой температуры. В остальных случаях показания измеряемого параметра остаются неизменными. Выходной ток становится равным 0 или 4 мА при любой из указанных неисправностей.

• 4.3. Если во время настройки рН-метра по первому буферному раствору рН1 измеренная ЭДС электродов из-за их неисправности или вследствие изменения рН буферного раствора выходит за допустимые нормы (±30 мВ от номинального значения), программа выдает два чередующихся сообщения, в первом из которых индицируются значения измеренной ЭДС в буферном растворе

и ее номинальное значение с допустимыми отклонениями:

При небольшом превышении отклонения ЭДС от нормы (до ± 50 мВ) нажатием на кнопку «ДА» можно продолжить настройку, но при этом необходимо принять меры для анализа причины неисправности и ее устранению. В случае нажатия кнопки «НЕТ» настройка прерывается и программа выдает сообщение:

ЗАМЕН ТЕ БУФ Р-Р ИЛИ ЭЛЕКТРОДЫ ок?

• 4.4. В процессе настройки по второму буферному раствору рН2, программа по измеренным значениям ЭДС: Е1 и Е2 (в буферных растворах рН1 и рН2) рассчитывает крутизну электродной функции S20 (при 20 ⁰С). Если полученное значение S20 меньше 56 мВ/рН, выдается информация:



Настоящая методика поверки распространяется на рН-милливольтметр рН-011М (далее - рН-метр), предназначенный для измерения активности ионов водорода (рН) и окислительновосстановительных потенциалов (Eh) воды (в том числе и высокой степени очистки) и водных растворов, и устанавливает методы и средства поверки.

Межповерочный интервал - 1 год.

При проведении поверки должны проводиться операции, указанные в таблице 2.

Таблица 2

ПИВ 103.00.00.000РЭ

• 5.3.1. При проведении поверки применяют средства измерений, оборудование, материалы и реактивы, указанные в таблице 3.

Таблица 3.

Внимание! Допускается использование средств измерений аналогичных по назначению и имеющих метрологические характеристики, не хуже указанных в таблице 3.

• 5.3.2. Все средства измерений должны быть исправны, полностью укомплектованы, иметь техническую документацию и свидетельства о поверке по ПР 50.2.006-94, а оборудование -аттестаты по ГОСТ 8.568-97.

К проведению поверки допускают лиц, имеющих опыт работы в области аналитической химии, ежегодно проходящих проверку знаний по технике безопасности, аттестованных в качестве поверителей и изучивших руководство по эксплуатации ПИВ 103.00.00.000РЭ.

При проведении испытаний необходимо соблюдать общие правила техники безопасности и производственной санитарии по ГОСТ 12.1.005-88 и ГОСТ 12.3.019-80.

При проведении поверки должны соблюдаться следующие условия:

ПИВ 103.00.00.000РЭ

• 5.7.1. Выполнить указания п. 2.3 («Подготовка рН-метра к использованию») и п.2.4.5 («Калибровка рН-метра) руководства по эксплуатации ПИВ 103.00.00.000РЭ.

• 5.7.2. Подготовить средства поверки в соответствии с их Руководствами по эксплуатации.

• 5.7.3. Приготовить рабочие эталоны 2-го разряда (буферные растворы) для измерения рН из стандарт-титров по ТУ 2642-001-42218836-96.

• 5.7.4. Проверить работу электронного блока, для чего:

- собрать установку по схеме, изображенной на рисунке 5;

- включить приборы в сеть и дать им прогреться в соответствии с их РЭ;

- проверить показания на индикаторе электронного блока, подавая с потенциометра входное напряжение 0 мВ и ± 2000 мВ. В нуле показания прибора не должны превышать ± 5 мВ, а при входных напряжениях ± 2000 мВ - 10% от значения входного напряжения. В случае превышения указанных допусков отправить прибор в ремонт;

- подавая поочередно от потенциометра на вход напряжение 0 мВ, 2000 мВ и минус 2000 мВ, настроить канал милливольтметра в этих точках в соответствии с «Инженерным меню» позиции И2, при этом

- с помощью магазина сопротивления настроить канал измерения температуры в режиме платинового термодатчика Pt 1000 в соответствии с «Инженерным меню» позиции ИЗ в двух точках: 20 °С (R20=1076 Ом) и 100 °С (Rioo=1375 Ом).

• 5.7.5. Проверить работу сигнальных реле, для чего:

• - войти в позицию П2 «Меню установки параметров», включить уставку «рНшт» и записать ее значение рНшт=1,00;

• - войти в позицию П3 «Меню установки параметров», включить уставку «рНтах» и записать ее значение рНтах=10,00;

• - выйти в режим «ИЗМ» и изменением сигнала на входе «рН» проверить появление на индикаторе сигнала «<» при показаниях рН < 1,00 и появление сигнала «>» при показаниях рН > i0,00, одновременно с этим с помощью омметра проверить замыкание и размыкание контактов сигнального реле на выходных клеммах Конт. 1 и 2 «min» и Конт. 1 и 2 «max»;

• - вернуться в позиции П2 и П3 «Меню установки параметров» и выключить уставки.

• 5.7.6. Установить характеристики электродной системы на номинальные значения (Ei= - 25 мВ, pHi= 7,00; S20= 58,16 мВ/рН).

• 5.8.1. При проведении внешнего осмотра проверяют:

• - комплектность рН-метра в соответствии с п. 1.5 настоящего РЭ;

• - состояние защитных покрытий, отсутствие коррозии и загрязнений, дефектов, механических повреждений, целостность корпусов, разъёмов и соединительных кабелей, составных частей комплекта;

• - правильность и четкость маркировки в соответствии с п. 1.6 РЭ.

5.8.2 Определение основной абсолютной погрешности преобразователя и проверку диапазонов измерений проводят на установке, схема которой приведена на рисунке 5.

• 5.8.2.1. Собрать установку по схеме, изображенной на рисунке 5.

• 5.8.2.2. Установить на имитаторе И-02 следующие значения параметров: Rи=0; Rв=0; Ез.р.=0 (в гнезда ~ 50m\/ включается перемычка); нажать кнопки "Евн" и "Вкл".

• 5.8.2.3. На магазине сопротивлений установить сопротивление i076 Ом.

• 5.8.2.4. Включить преобразователь в сеть и прогреть его в течение 30 мин.

• 5.8.2.5. Для определения основной погрешности в режиме измерения рН подать от потенциометра на вход преобразователя ЭДС, соответствующие значениям рН от 0 до 19,00 с шагом 4,00-5,00 рН для температуры анализируемой среды 20 °С в соответствии с таблицей приложения В, записать показания рН цифрового индикатора для указанных значений.

• 5.8.2.6. Значение основной абсолютной погрешности преобразователя при измерении рН определяется по наибольшей разности между измеренным значением рН и его табличным значением:

А рН = рНизм - рНт,             (1)

где А рН - основная абсолютная погрешность; рНИЗМ - измеренное значение рН;

рНТ - табличное значение рН.

• 5.8.2.7. Для определения основной абсолютной погрешности преобразователя в режиме «ОВП» подать от потенциометра на вход преобразователя различные ЭДС от 0 до минус 2400 мВ и от 0 до плюс 2400 мВ с шагом 100 мВ записать показания цифрового индикатора для указанных значений.

• 5.8.2.8. Значение основной абсолютной погрешности преобразователя при измерении ОВП определяется по наибольшей разности между измеренным и действительным значениями ЭДС на входе преобразователя:

^А Е = Еизм - Ед,                 (2)

где А Е - основная абсолютная погрешность преобразователя при измерении ОВП; ЕИЗМ - измеренное значение ЭДС, мВ;

ЕД - действительное значение ЭДС, мВ.

рН-метр считается выдержавшим испытания, если его цифровой индикатор обеспечит показания от 0 до 19,99 рН и от минус 2400 до плюс 2400 мВ с абсолютной погрешностью преобразователя не более ± 0,02 рН и ± 2 мВ.

• 5.8.3. Определение дополнительной погрешности рН-метра от изменения сопротивления измерительного электрода проводят в условиях определения основной абсолютной погрешности преобразователя в точках 0 и 14,00 рН.

• 5.8.3.1. Установить на имитаторе И-02 сопротивление измерительного электрода Иизм = 0 МОм. Подать от потенциометра на вход преобразователя напряжение, соответствующее значению 0 рН и записать показание цифрового индикатора рН1.

• 5.8.3.2. Установить на имитаторе И-02 сопротивление измерительного электрода И_ИЗМ = 1000 МОм и записать показание цифрового индикатора рН2.

• 5.8.3.3. Аналогично снять показания цифрового индикатора для двух значений сопротивления измерительного электрода (0 и 1000 МОм) при входном напряжении, соответствующем 14,00 рН. 5.8.3.4 Дополнительная погрешность рН-метра, вызванная изменением сопротивления измерительного электрода, определяется по наибольшей разности показаний А рН, вычисляемой по формуле:

А рН = рН₂ - рН 1,               (3)

рН - дополнительная погрешность рН-метра, вызванная изменением сопротивления измерительного электрода;

рН₁- показание цифрового индикатора при сопротивлении измерительного электрода Иизм = 0 МОм;

рН₂ - показание цифрового индикатора при сопротивлении измерительного электрода Иизм = 1000 МОм.

рН-метр считается выдержавшим испытания, если дополнительная погрешность от изменения сопротивления измерительного электрода от 0 до 1000 МОм не превышает ± 0,01 рН.

5.8.4. Определение дополнительной погрешности рН-метра, вызванной изменением ЭДС в цепи вспомогательного электрода, проводят в условиях определения основной абсолютной погрешности преобразователя.

• 5.8.4.1. Установить на имитаторе И-02 ЭДС в цепи электрода сравнения ЕЗ.Р. = 0 В при сопротивлении R_B = 10 кОм. Подать от потенциометра на вход преобразователя напряжение, соответствующее значению 7,00 рН и записать показание цифрового индикатора рН1.

• 5.8.4.2. Установить на имитаторе И-02 ЭДС в цепи электрода сравнения ЕЗ.Р.=1,5 В и записать показание цифрового индикатора рН2.

• 5.8.4.3. Аналогично снять показания цифрового индикатора для ЭДС в цепи вспомогательного электрода ЕЗ.Р. = - 1,5 В.

5.8.4.4. Дополнительная погрешность рН-метра, вызванная изменением ЭДС в цепи

где

Д рн - дополнительная

погрешность рН-метра, вызванная изменением ЭДС в цепи

вспомогательного электрода;

рН1 - показания цифрового индикатора при ЭДС в цепи вспомогательного электрода ЕЗ.Р., равном нулю.

рН2 - показания цифрового индикатора при ЭДС в цепи вспомогательного электрода ЕЗ.Р. = 1,5 В. (или ЕЗ.Р = - 1,5 В).

рН-метр считается выдержавшим испытания, если дополнительная погрешность, вызванная изменением ЭДС в цепи вспомогательного электрода от 0 до плюс 1,5 В и от 0 до минус 1,5 В, не превышает ± 0,01 рН.

• 5.8.5. Определение основной приведенной погрешности преобразования измеряемых значений в унифицированный выходной сигнал и проверку значений и диапазонов выходного тока проводят в режиме измерения ЭДС (режим «ОВП»).

• 5.8.5.1. Переключить преобразователь в режим «ОВП».

• 5.8.5.2. Установить на преобразователе диапазон выходных токов 0-20 мА, диапазон преобразуемых значений ЭДС, соответственно, равным 0-2000 мВ. Таким образом, коэффициент преобразования будет равен 100 мА/мВ.

• 5.8.5.3. Подать на вход преобразователя 0; 500; 1500 и 2000 мВ, фиксируя при этом соответствующие значения выходного тока. Определить значение основной приведенной погрешности преобразования измеряемых значений в унифицированный выходной сигнал по следующей формуле:

5 = 5 х (I - IOOxUbx )             (5)

8 - основная приведенная погрешность, %;

Ubx - входной сигнал с имитатора, мВ;

I - измеренное значение выходного тока, мА;

В процессе испытаний уменьшать нагрузочное сопротивление R_н в два раза и убедиться в отсутствии его влияния на выходной ток.

рН-метр считается выдержавшим испытания, если приведенная погрешность преобразования измеряемых значений в унифицированный выходной сигнал постоянного тока не превышает ± 0,5%.

• 5.8.6. Определение основной абсолютной погрешности рН-метра проводят с помощью рабочих эталонов рН 2-го разряда.

• 5.8.6.1. рН-метр подготавливают к работе в соответствии с рекомендациями РЭ и настраивают по двум буферным растворам рН 1,68 и рН 9,18. Точные значения рН буферных растворов с учетом их температуры приведены в приложении В.

• 5.8.6.2. После градуировки рН-метра и промывки измерительной ячейки дистиллированной водой измеряют рН буферного раствора рН 6,86.

• 5.8.6.3. Основную абсолютную погрешность рН-метра определяют по разности между измеренным и действительным значениями рН буферного раствора рН 6,86 по формуле:

Д рН = рНизм - рНд,            (6)

где Д рН - основная абсолютная погрешность рН-метра;

рНИЗМ - измеренное значение рН;

рНД - действительное значение рН буферного раствора рН 6,86 с учетом его температуры.

ПИВ 103.00.00.000РЭ рН-метр считается выдержавшим испытания, если разность между измеренным и действительным значениями рН буферного раствора не превышает ± 0,05 рН.

• 5.9.1. Результаты поверки заносят в протокол. Форма протокола приведена в приложении Е.

• 5.9.2. При положительных результатах первичной или периодической поверке оформляют свидетельство о поверке или наносят оттиск поверительного клейма на техническую документацию или на прибор в соответствии с ПР 50.2.006 и ПР 50.2.007.

• 5.9.3. При отрицательных результатах поверки свидетельство о поверке аннулируют, оттиск поверительного клейма гасят и выдают извещение о непригодности по ПР 50.2.006 с указанием причин. рН-метр к применению не допускают.

• 6.1. Транспортирование рН-метра производится в транспортной таре всеми видами крытых транспортных средств в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.

Вид отправки - контейнеры, почтовые посылки, мелкая отправка.

Минимальная температура транспортирования электродов минус 25 ⁰С.

• 6.2. Условия транспортирования рН-метра должны соответствовать условиям хранения 1 по ГОСТ 15150.

• 6.3. рН-метр в упаковке должен храниться в закрытом помещении по условиям хранения 1 по ГОСТ 15150.

В воздухе не должно быть пыли, а также вредных примесей, вызывающих коррозию металлических деталей рН-метра.

• 6.4. Срок временной противокоррозионной защиты в указанных условиях транспортирования и хранения по ГОСТ 9.014 - 3 года.

• 7.1. Изготовитель гарантирует соответствие рН-метра требованиям ТУ 4215-103-42732639-2003 при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных настоящим руководством и сохранности пломбировки предприятия-изготовителя.

• 7.2. Гарантийный срок эксплуатации рН-метра устанавливается 36 месяцев со дня поставки. Гарантийный срок эксплуатации электродов прибора соответствует гарантийным обязательствам завода-изготовителя указанного оборудования.

• 7.3. Изготовитель обязан в течение гарантийного срока безвозмездно ремонтировать рН-метр, если он за это время выйдет из строя или его характеристики окажутся ниже норм технических требований не по вине потребителя.

Примечания

• 1) Н3 - см. рисунок 7

• 2) П4 - П6 - см. рисунок 8

• 3) И1 - И7 - см. рисунки 9 - 11

• 4) В позициях П / И, П выбор задачи

осуществляется переносом курсора с помощью кнопки НЕТ

Рисунок 8. Меню настройки

Рисунок 9. Меню установки параметров

Рисунок 10. Инженерное меню

Рисунок 11. Инженерное меню (продолжение)

И4

ПИВ 103.00.00.000РЭ

Иб

Примечание

В режиме измерения ОВП позиции И4 и И6 не используются.

ТАБЛИЦА ЗНАЧЕНИЙ РАБОЧИХ ЭТАЛОНОВ рН 2-го РАЗРЯДА

Таблица А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТЕРМОДАТЧИКОВ

а) медный термодатчик Cu 1290,4

Rt = 1290,4-(1+0,00425 •t) Ом, или

Rt = 1290,4 + 5,48-t Ом.

Таблица Б. 1

б) платиновый термодатчик Pt 1000

R_t = 1000 + 3,81-t - 0,000602-t ² Ом.

Таблица Б.2

ТАБЛИЦА ЗНАЧЕНИЙ ЭДС ЭЛЕКТРОДНОЙ СИСТЕМЫ ДЛЯ рН И ОДНОВАЛЕНТНЫХ КАТИОНОВ ОТНОСИТЕЛЬНО НАСЫЩЕННОГО ХЛОРСЕРЕБРЯНОГО ЭЛЕКТРОДА

Таблица В.1

РАБОТА В ИНЖЕНЕРНОМ МЕНЮ

Инженерное меню состоит из семи пунктов И1 - И7 (см. рисунки 10 - 12) и предназначено для диагностики неисправностей, проверки качества электродов и термодатчика, исправности измерительных каналов и т.д.

И1 -"Контроль каналов" содержит информацию о выходном напряжении каналов рН (ОВП) и температуры (t). Напряжения на выходе этих каналов индицируются на пульте и при нормальной работе должны примерно соответствовать следующим значениям:

канал рН (ОВП) — в режиме измерения рН

U (мВ)= - 25 - (54,16 + 0,2-t)-(pH - 7)±30,         (Г.1)

где рН - измеряемое значение;

t - температура контролируемой среды, ⁰С.

канал рН (ОВП) — в режиме измерения ОВП

U (мВ) » Е, где Е - значение окислительно-восстановительного потенциала (ОВП), мВ

канал t ⁰С

U (мВ) 1,12Ч10()()'3,813) - для платинового термодатчика          (Г.2)

U (мВ)=0,86^(1290,4+5,48В) - для медного термодатчика            (Г.3)

Во время контроля каналов на светодиодное табло прибора выводятся последовательно значения рН (ОВП) в мВ, температуры в ⁰С. Переход от одного канала к другому осуществляется кнопкой ДА.

И2 - "Настройка милливольтметра"

Все настройки, вычисления и определения констант связаны с необходимостью правильного измерения напряжений на выходе измерительных каналов. Поэтому в процессе эксплуатации и техобслуживания настройка милливольтметра должна выполняться в первую очередь. Причем, наиболее часто отклонение характеристик милливольтметра от установленных норм связано со смещением нуля. Процедуру настройки нуля можно выполнять независимо от настройки концов шкалы (без специальной установки) - достаточно закоротить входные контакты канала рН и выполнить необходимые операции в соответствии с пунктами меню.

Настройка шкалы (± U max) выполняется путем подачи на вход образцового напряжения (см. п. 5.7.4)

И3 - "Настройки канала температуры"

Необходимость работы в этом меню может быть вызвана в тех случаях, если погрешность измерения температуры превышает ± 0,5 ⁰С. Настройка канала выполняется с использованием образцового термометра с погрешностью ± (0,1 - 0,2) ⁰С.

При использовании платинового термодатчика настройка канала выполняется в одной точке шкалы. В случае использования медного термодатчика в программе предусмотрена настройка канала в двух точках шкалы. В большинстве случаев достаточно настроить канал t в одной точке - в воде с комнатной температурой.

И4 - "Характеристики электрода рН"

В этом меню отображаются три основные характеристики рН-электрода: координаты изопотенциальной точки Ei и pHi и крутизна электродной функции при 20 ⁰С - S20.

До настройки по буферным растворам или корректировки показаний по химанализу расчет выводимых на табло показаний рН производится с использованием номинальных характеристик (средних паспортных значений). Для используемых в основном комплекте рН-электродов (ЭС-10602, ЭСЛ-43-07) они равны: Ei = - 25 мВ; pHi = 7,00; S20 = 58,16 мВ/рН. В случае использования электродов с другими номинальными значениями характеристик, имеется возможность изменить две из них: Ei и pHi.

После настройки по первому буферному раствору программа вычисляет константу Ei используемого экземпляра рН-электрода. После настройки по второму буферному раствору программа вычисляет крутизну S20 и уточняет константу Ei. В общем случае эти характеристики могут отличаться от номинальных значений. Координата pHi после настройки не изменяется. Параметры Ei и S20 хранятся в памяти прибора до следующей настройки по растворам.

При настройке рН-метра по результатам химанализа рассчитывается только координата Ei. При необходимости, характеристики Ei и S20 в памяти прибора могут быть снова установлены на номинальные значения.

И5 - "Выбор режима"

рН-метр может работать в одном из трех режимов измерения: pHt, pH25 или ОВП.

В режиме "pHt" прибор осуществляет измерение действительных значений рН при температуре анализируемой среды. В этом режиме температурная компенсация корректирует лишь изменения крутизны характеристики рН-электрода.

В режиме "pH25" кроме указанной температурной компенсации производится пересчет измеренных значений pHt в pH25, т.е. на табло выводятся значения рН, которые среда имела бы при температуре 25 ⁰С. Очевидно, что такой пересчет возможен, если известна зависимость рН анализируемой среды от температуры. В данном случае этот режим может быть использован лишь для измерения рН чистой воды.

В режиме ОВП осуществляется измерение окислительно-восстановительных потенциалов (т.н. редокс-потенциалов). По существу, этот режим, если не произведена настройка по эталонному раствору, полностью повторяет режим милливольтметра. После настройки по эталонному раствору с известным значением ОВП программа осуществляет сдвиг нуля шкалы милливольтметра. Если необходимо вернуться в исходное состояние, нужно закоротить вход рН-метра, войти в меню настройки ОВП, установить значение Еэт = 0 и провести настройку.

И6 - "Выбор термокомпенсации"

Прибор может работать в одном из двух режимов термокомпенсации:

• автоматическом, когда происходит измерение температуры анализируемой среды с помощью термодатчика и использование измеренного значения температуры в расчетах значения pH или pH25;

• ручном режиме, когда информация от термодатчика о температуре отсутствует, а значение температуры для расчета pH или pH25 устанавливается вручную.

Этот случай обычно используется при относительно стабильной температуре анализируемой среды (когда измерения t носят сезонный характер).

Среднее значение температуры устанавливается в «Инженерном меню», а изменения установленного значения при необходимости могут осуществляться в рабочем режиме (см. п.2.4.4.).

И7 - "Сведения о приборе"

В этом разделе меню имеется информация о версии программы, дате ее зашивки, диагностике связи процессора с АЦП, а также отображается индикатор наработки прибора (возможны и другие сведения).

КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ

Протокол №

первичной (периодической) поверки рН-милливольтметра рН-011М, принадлежащего

Зав. № _________________________________________________________________

1 Средства поверки _________________________________________________

(наименование, тип, класс точности, пределы измерений, НТД)

2 При проведении внешнего осмотра и апробирования установлено, что рН-милливольтметр рН-011М работоспособен и соответствует требованиям РЭ.

3 Результаты поверки:

По результатам поверки рН-милливольтметр признан ___________________

Выдано свидетельство № ________________ от _____________20__г.

Поверитель _________________________(_____________________)

«____»_________________20__г.

3-D МОДЕЛЬ ГИДРОБЛОКА PH-МЕТРА PH-011M

40
