Методика поверки «КОМПЛЕКТЫ БЛОКОВ ПРЕОБРАЗОВАТЕЛЕЙ, КОНТРОЛЯ И ИНДИКАЦИИ КБП-1» (МП-610-003-2015)

УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной

ИНСТРУКЦИЯ

КОМПЛЕКТЫ БЛОКОВ ПРЕОБРАЗОВАТЕЛЕЙ, КОНТРОЛЯ И ИНДИКАЦИИ КБП-1

МЕТОДИКА ПОВЕРКИ

МП-610-003-2015

Настоящая методика поверки распространяется на комплекты блоков преобразователей, контроля и индикации КБП-1 (далее - изделия), предназначенные для измерений напряжения и тока обмотки возбуждения тахогенератора и частоты вращения.

Методика поверки устанавливает методы первичной и периодической поверок и порядок оформления результатов поверки.

Интервал между поверками - 1 год.

При проведении поверки необходимо выполнить операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.1 При проведении поверки применяют средства поверки, указанные в таблице 2.

• 3.2 Вместо указанных в таблице 2 средств поверки разрешается применять другие приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

• 3.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

Таблица 2 - Средства поверки

• 4.1 По способу защиты от поражения электрическим током изделие соответствует классу 1 по ГОСТ 12.2.007.0-75.

• 4.2  Перед включением корпус изделия должен быть заземлен проводом сечением не менее 2 мм².

• 4.3  Все работы по монтажу и эксплуатации изделия должны проводиться с соблюдением «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителе» в части, касающейся электроустановок до 1000 В, а также в соответствии с инструкциями и правилами техники безопасности, действующими на месте эксплуатации изделия.

• 4.4   Открытые контакты клемм при эксплуатации находятся под напряжением до 250 В, опасном для человеческой жизни. Любые подключения к изделию и работы по его техническому обслуживанию производить только при отключенном питании.

• 4.5   К работам по монтажу, установке, проверке, обслуживанию и эксплуатации изделия могут быть допущены лица, имеющие необходимую квалификацию, изучившие техническую и эксплуатационную документацию и прошедшие инструктаж по технике безопасности.

• 5.1 При проведении поверки должны соблюдаться следующие условия: температура окружающего воздуха, °C             20 ± 10;

относительная влажность окружающего воздуха, % от 30 до 80; атмосферное давление, кПа (мм рт. ст.)             от 84 до 106,7

(от 650 до 800);

питание от сети переменного тока напряжение, В

частота, Гц

• 5.2 Требования к квалификации поверителей

  • 5.2.1 К поверке допускаются лица, аттестованные на право поверки средств измерений электрических величин, и изучившие руководство по эксплуатации.

  • 5.2.2 Поверитель должен пройти инструктаж по технике безопасности.

• 6.1 Средства поверки подготовить к работе согласно их эксплуатационным документам.

• 6.2 Перед проведением поверки изделие должно быть выдержано не менее 1 ч при условиях п. 5.1.

• 7.1 Внешний осмотр

При проведении внешнего осмотра проверить:

• - комплектность;

• - наличие маркировки (товарный знак завод а-изготовителя, обозначение изделия, заводской номер, дата изготовления);

• - отсутствие видимых механических повреждений, загрязнения и следов коррозии.

Приборы, имеющие дефекты, затрудняющие эксплуатацию, бракуют.

• 7.2 Опробование

  • 7.2.1 Подать напряжения питания. Проконтролировать признаки нормальной работы:

• - свечение индикаторов «DC ОК» на источниках питания, «POW/BUS» на модулях, «PWR», «CPU» на панелях оператора, отсутствие свечения индикатора «СОМ» на панелях оператора, отсутствие свечения остальных индикаторов на модулях;

• - через время не более 1 минуты изображение на экранах панелей оператора должно соответствовать приведённому на рисунке 1, индикаторы «POW/BUS» на модулях, «СОМ» на панелях оператора должны мигать с периодом 0,7 с.

  оборотов В минуту



  Рисунок 1 - Изображение на экране панели оператора

Ввести заводской пароль «О», «О», «О», «О», «Ent» с клавиатуры в нижней строке экрана, предварительно кратковременно коснувшись области экрана внутри зеленой рамки. Изображение на экране должно смениться приведённым на рисунке 2.

« ГОТ « ДЕФ

Для получения Зополнителных сбеЗений слеЗует коснуться соот&етст&ующего наименования

Рисунок 2 - Изображение на экране панели оператора после ввода пароля

Контролировать на экране:

• - индикатор «ГОТ» должен быть красного цвета, «ДЕФ» - белого цвета;

• - отсутствие мигающих сообщений красного цвета в таблице «ДИАГНОСТИКА»;

• - индикатор «ГОТ» должен быть красного цвета, «ДЕФ» - белого цвета;

• - отсутствие мигающих сообщений красного цвета в таблице «ИСПРАВНОСТЬ» на экране.

Кратковременно коснуться области экрана «ИЗМЕРЕНИЯ». При этом, изображение на экране сменится приведённым на рисунке 3 изображением окна «РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ».

тахогенератора

• 7.2.2 При отсутствии индикации изделие к дальнейшей поверке не допускается.

7.3 Определение сопротивления изоляции

Проверку сопротивления изоляции силовых цепей проводят при отключенном напряжении питания с помощью мегаомметра с измерительным постоянным напряжением от 500 до 1000 В. Значение сопротивления изоляции между соединенными накоротко контактами соединителя Х1:22-Х1:44 и металлическими деталями корпуса изделия снимают по истечении 1 мин после подачи испытательного напряжения или ранее, если мегаомметр показывает, что сопротивление изоляции остается постоянным.

Результаты поверки положительные, если измеренное значение сопротивления изоляции не менее 20 МОм.

7.4 Определение диапазона и абсолютной погрешности измерений постоянного напряжения

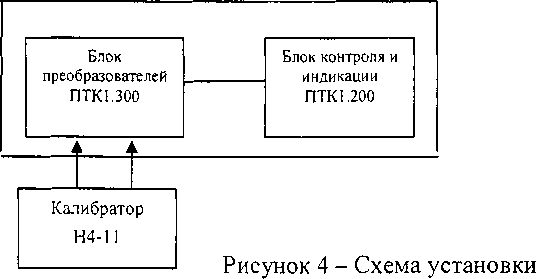

• 7.4.1 Для определения диапазона и абсолютной погрешности измерений постоянного напряжения необходимо собрать схему в соответствии с рисунком 4. Подключить калибратор: выход «-» к контактам Х1:23, Х1:29 блока преобразователей, выход «+» к контактам Х1:22, Х1:30. Включить калибратор в режим воспроизведения напряжения постоянного тока.



• 7.4.2 Устанавливая значения выходного напряжения калибратора в соответствии с таблицей 3, контролировать показания на экране блока контроля и индикации в окне «РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ» по входам «Тахоген.», «U возбуждения тахоген.».

• 7.4.3 Рассчитать абсолютную погрешность измерений по формуле (1):

Д = и_и3м-и_в, (1)

где и_изм - результат измерений, В,

U_B - показание калибратора, В.

Результаты измерений и вычислений записать в таблицу 3.

Таблица 3 - Результаты измерений и вычислений постоянного напряжения

Результаты поверки положительные, если диапазон измерений и абсолютная погрешность измерений постоянного напряжения находятся в допускаемых пределах.

• 7.5 Определение диапазона и абсолютной погрешности измерений силы постоянного тока

• 7.5.1 Для определения диапазона и абсолютной погрешности измерений силы постоянного тока необходимо собрать схему установки в соответствии с рисунком 5. Подключить калибратор: выход «-» к контакту Х1:22 блока преобразователей ПТК1.300, выход «+» к контакту Х1:23. Калибратор включить в режим воспроизведения силы постоянного тока..

• 7.5.2 Устанавливая значения силы тока на выходе калибратора в соответствии с таблицей 4, контролировать показания на экране блока контроля и индикации ПТК1.200 в окне «РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ» для «I возбуждения тахоген.».

• 7.5.3 Рассчитать абсолютную погрешность измерений по формуле (2):

А = 1изм - 1_В,                 (2)

где 1_ИЗМ - результат измерений, мА,

1_В, - показание калибратора, мА.

Результаты измерений и вычислений записать в таблицу 4.

Таблица 4

Результаты поверки положительные, если диапазон измерений и абсолютная

погрешность измерений силы постоянного тока находятся в допускаемых пределах.

• 7.6 Определение диапазона и абсолютной погрешности измерений частоты вращения (частоты)

Частота вращения вала N, об/мин, связана с частотой импульсов f, Гц, на выходе блока преобразователей по формуле N = f*60/z, где z - число зубьев колеса, используемого при измерении. При использовании зубчатого колеса с числом зубьев z равным 60 частота вращения N, об/мин, совпадает с частотой следования импульсов f, Гц.

• 7.6.1 Для определения диапазона и абсолютной погрешности измерений частоты вращения (частоты) собрать схему установки в соответствии с рисунком 5. Подключить генератор импульсов: выход сигнальный к контактам XI6:1,3,5,7, корпусной - к XI6:2,4,6,8.

  	Блок преобразователей ПТК1.300		Блок контроля и индикации ПТК 1.200
  -------А А А

t

Рисунок 5 - Схема установки для определения диапазона и абсолютной погрешности измерений частоты вращения

• 7.6.2 Устанавливая на генераторе импульсов значения периода, длительности, амплитуды импульсов в соответствии с таблицей 5, контролировать показания частотомером. Считывать показания на экране блока контроля и индикации ПТК 1.200 в окне «РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ». Результаты измерений записать в таблицу 6.

Таблица 5

Таблица 6

• 7.6.3 Рассчитать абсолютную погрешность измерений по формуле (3):

A = f„3M-f₃,                                    (3)

где f_H3M - результат измерений, Гц,

f₃ - заданное значение частоты, Гц.

Результаты поверки положительные, если диапазон измерений и абсолютная погрешность измеренй частоты вращения (частоты) находятся в допускаемых пределах.

• 7.7 Подтверждение соответствия программного обеспечения

• 7.7.1 Сравнить отображаемый на экране блока контроля и индикации ПТК 1.200 в окне «РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ» номер версии программного обеспечения с идентификационными данными, приведёнными в таблице 7.

Таблица 7

Результаты поверки положительные, если идентификационные данные совпадают с данными таблицы 7.

• 8.1 При положительных результатах поверки оформляется свидетельство о поверке установленного образца в установленном порядке.

• 8.2 При отрицательных результатах поверки выдается извещение о непригодности с указанием причины непригодности.

• 8.3 Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Методику поверки разработал начальник лаборатории 610 ФГУП «ВИИИФТРИ»

В. Шерстобитов

10
