Паспорт «Прибор ППИ-4» (ДДЯ2.787.000 ПС)

, Прибор ТШИ-4 предназначен для проверки правильности показаний индикаторов часового -типа с ценой деления 0,01 мм и Пределом измерения до 10 мм по ГОСТ 577-68 типа .ИЧт а -также отечественных индикаторов выпуска до 1968 года; и ^импортны?? индикаторов соответствующих типо-размеров.

На приборе может также проверяться взаимодействие частей индикаторов и ,ппределяться их вариация показаний, погрешность обратного хода и изменение показаний при нажиме на стержень .в'направлении, перпендикулярном его осн.

Условия .-|-20±5'’С до 80%.

Верхний предел измерения/ мм  .  , .  .    10;

Цена деления .шкалы, мм .     .  . .  . — 0,01  '

Допустимая систематическая погрешность:

‘         на всем; пределе измерений, мм

■— на любом участке в 1-мм, мм . .

— на любом участке в 0,1 мм, мм

, Допустимая . погрешность ббратного хо

да, мм .                                            i ./.5 ;; ■.

' Общее “ увеличение Оптической . системы

• Линейное поле зрения, мм .       .     ;

Питание ■. . . . . . -

‘ Габаритные размеры. Мм .    ‘

;Масса, кг ... .

(Зодержание п изделий цветных металлов '   ' - — медных сплавов, кг . ‘ -

кг : ’ -

• 4.1. Принцип действия оптцко-механического прибора ППИ-4 основан на согласовании скорбсти вращения стрелки поверяемого индикатора со скоростью вращения изображения- этой стрелки. Вращение стрелки и ее изображения ные CToponiji.

  направлены

  прбтивополож-

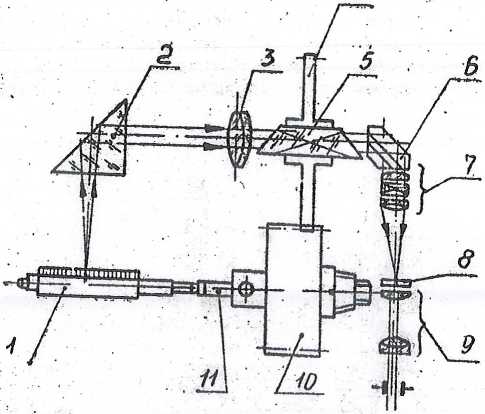

  №с. h Схема оптическая

Поверяемый индикатор (рис. 1) устанайливают в приборе так,' Что его измерительный наконечник упирается в рабочую поверх^ ность измерительного винта I I.                              >

Лучи света от циферблата повёряемого индикатора 1, который находится в фокальной плоскости объектива 3, пройдя через пря‘ моугольную призму 2 и сбъёктив 3 ёыходят параллельным пучком/ Далее, пройдя призму Дове 5 и прямоугольную крышеобразную призму 6< лучи пбйадают в. Объектив 7 зрительной трубы, который строит изображение циферблата м стрелки индикатора в плоскости окулярных сеток 8 окуляра 9. ;

Шаг измерител'ьного винта Иуи передаточное отношение прецизионных зубчатых колес 4. 10 выбраны в приборе таким образом, Что еоотнрщение между скоростями вращения призмы Дове 5 ■ •;и стрелку                                                '

л,

При таком, условии (и при надлежащей центрировке циферблата индикатора) изображение вращающейся стрелки индикатора, наблюдаемое с помощью оптической системы, не вращается. Если индикатор содержит погрешности, изображение стрелки будет смещаться относительно окулярной шкалы в-ту или другую сторону соответственно величине и знаку погрешности индикатора.

Таким образом прибор, согласно приведенной схеме позволяет наблюдать погрешность индикатора непрерывно при вращении его стрелки, что обеспечивает повышение надежности и произрос дительности поверки индикаторов.

• 4.2. Прибор состоит'ИЗ следующих основных узлов: узла юсти- -ровки 17 (рис. 2), коллиматора 7, осветителя 5, узла призмы Дове 10, трубы зрительной И, электропривода 5 (рис. 3), механизма переключения,4, которые смонтированы на литом корпусе 1. -

5 Ь 1 3

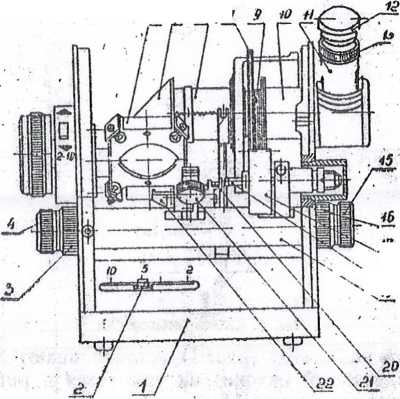

Рис. 2. Вид спереди (со снятой .крышкой)

• 4.3. Узел юстировки служит для крепления индикатора с помощью зажима 21 (рис. 2) и для его установочного перемещения относительно оси оптической системы прибора при помощи ручки 4 (рис. 2) ИзмерительнцА винт 18 монтируется на мёханнзме юстировки и 11меет установочное перемещениб относительно поВеряемЬ- • го индикатора посредством ручки .15 (piic. 2). По койструкции механизм юстировки ПрёдСТавляет собой полую цилиндрическую направляющую; в которой при помбщр Винтовой пары перемещаются подпружииеиные ползуны. Прузкниа служит для выборки^люфтов

  J-r

в резьбе. Ha стойке, крепящей поверяемый индикатор, имеется откидное приспособленке ’ 20 (рис. 2) с промежуточным измерительным стержнем, применяемым при поверке малогабаритных индикаторов,              ;

• 4.4. Коллиматор 1 (рис. 2) состоит из цилиндрического корпуса, в котором размещен объектив, с фокусным расстоянием 150 мм и прямоугольная призма в оправе.

Четкое изображение циферблата поверяемого индикатора достигается совмещением его с фокальной плоскостью коллиматора путем перемещеиия объектива вдоль оптической оси поворотом рукоятки Гб (рис.. 2).,

Поворот призмы вокруг оси коллиматора* выполняемь1Й при центрировке изображения циферблата индикатора осуществляется поворотом рукоятки 3 (рис. 2).

• 4.5. Осветитель 5 (рис. 2) служит для освещения циферблата индикатора и представляет собой рефлектор, в который вставляется рассеиватель, и четыре электрнческир лампочки напряжением 6,3 В,

• 4.6. Узел призмы Дове представляет . собой днлнндрическнн корпус 10 (рис. 2), в котором помещена вращающаяся на шарнко-иодшнпника.х втулка с призмой Дове в оправе. На втулке установлены две шестерни: большая прецизибнная шестерня 8 (рис 2), находящаяся в поетояниом зацеплении с малой нрецнзнонцой ше-

, стерней 17 измерительного винта, приводная шестерня 9, которая

4

I

Ри.с. 3. Вид сверху-(со св^гои крышкой)

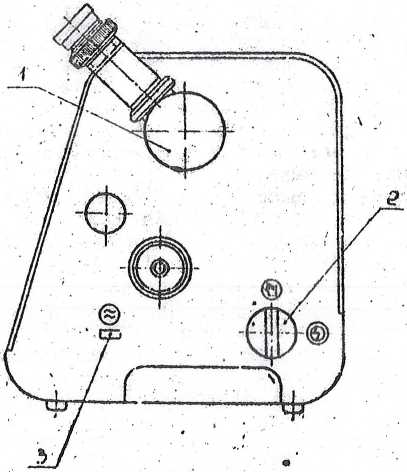

Рис. 5. Вид справа

' Объектив зрительной трубы, в качестве которого применен фотообъектив «Индуетар-б!» закреплен в тубусе, неподвижно так, что его фокальная плоскость совпадает с плоскостью окулярной сетки.

На окулярной сетке нанесены две системы штрихов (рис> 6),

i

Рис. 6. Окулярная сетка прибора

Первая система штрихов с ценой деления 0,01 мм и пределом измерения ±0,05 мм позволяет определить действительную величину и знак погрешности поверяемого индикатора. Вторая сйстем!а содержит три группы штрихов и представляет собой границы полей допусков погрешности поверяемых индикаторов в соответствии с ГОСТ 577-68. Данная система штрихов применяется при поверке, индикаторов на всем пределе измерения без определения числового значения погрешности.

Для установки (поворота) определенной'группы штрихов относительно стрелки’индикатора служит кольцо 13 (рис. 2).

Увеличение окуляра 12 (рис. 2) зрительной трубы — 8*.        j

Резкое изображение окулярной сетки по глазу наблюдателя достигается вращением тубуса окуляра.

• 4.8. Электропривод 5 (рис. 3) представляет собой однофазный реверсивный двигатель типа Д-32 с фиксированной присоединительной муфтой и устройством для регулировки передаваемого ею крутящего момента.

Включение муфты и электропитания двигателя произво/щтся поворотом рукоятки 2 (рис. 5) в положение ©   , а отключе-.

ние в положение Q .   •

Переключение (реверсирование) электродвигателя на прямой и обратный ходы производится рукояткой 2 (рис. 4).

' Схема электрическая изображена на рис. 7.

• 4.9. Механизм переключения (рис. 3) включает в себя следующие элементы: вал 4, соединяемый с ручкой 2 и приводной шестерней 6; узел 3 для ограничения хода измерительного винта в пределах 2, 5 и 10 мм с рукояткой 2 (рис. 2) переключения пределов измерения; узел для ограничения хода измерительного винта через 1 мм в пределах любого интервала (помещен под рун-кой 2 с кнопкой 1 (рис. 3).

Механизм позволяет осуществлять вращение измерительного винта прибора в обоих направлениях с автоматической остановкой его в конце интервалов 0—^2; 0—5 и О—10 мм, а также чере'з 1.ММ на участках 0—^1, 1—2, 2—3, ... 9—10 мм на всем пределе измерения. _                                                   \

Механизм приводится в действие либо от р^« вращением рукоятки 2 (рис. 3), рукоятка. 2 (рис. 5) при этом должна быть . установлена в положение ' (5    , либ,о электроприводом, нажи

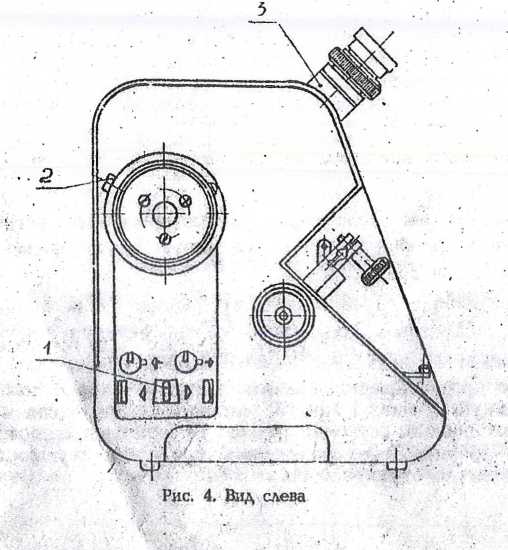

мом на рукоятку 1. (рис, 4) , рукоятка 2 (рис. 5) при этом должна \ быть установлена в полож:€ние ©  .

'.'Переключение механизма на пределы измерения 2, 5 и Ю .мм-пройзводится' установкой ТФукоятки 2 ' (риС; 2) в положение, отмёченибе соотаетствук)щими цифрами (2, 5, 10), <

^.7 -и-лГ"-; >■>»■ I -    ’

Рис. 7. Схема электрическая принципиальная

элжтродвигателя электродвигателя

. В5Д^. hteponj^exAranaTeAb выключения электродвмгателл с '^ :фякого.ио<5ра'пюгохоАовчерез1.оборотмикрометр91-•' .■.чейтого винта.;'

В6 Ми1ч>опере1ключателв выключения электро1ЧМ1вола.

Введение в де1(ствйе узла, ограничивающего ход измеритель- ; ногд винта в пределах любого интервал а в 1 м ы, производится установкой кнопки 1 (рис. 3) в верхнее положение. Для отклю-

, чепня этого узла кнопку Ч перемещщрт к полОжение^ С «2X10» дри одновременном нажатии; ка нноп|{у 2 (рис, 4)/

5.L После транспортировки или длительного нахождения при--бора вне рабочего помещения (в футляре) он должен быть перед началом работы зыдержан в рабочем помещении не менее трех часов в открытом футляре или на столе, если разность температур. прибора и воздуха в помещении составляет 5—10° С, и не Менее шести часов в закрытом футляре, если температура прибора ниже температуры воздуха в помещении более- чем на 10° С.

• 5.2. После распаковки прибора проверьте его комплектность и техническое состояние в соответствии с указанием п.п. 3; 8.2.1 и 8.2.2.

• 5.3. Установите прибор на стол высотой 750—800 мм.

• 5.4. Заземлите прибор с помощы^ клеммы, находящейся на задней стенке прибора. Сопротивление заземления должно быть ие более 4,0 м.

• 5.5. Подключить прибор к сети переменного то-ка напряжением 220 В, частотой 50 Гц.

• 5.6. Нажмите клавиш 3’(рис. 5), при этом должны загореться

лампочки осветителя.                                          -

• 5.7. Отведите рукояткой 15 (рис. 12) каретку измерительного винта в правое положение,, рукояткой 4 (рис. 2) каретку индикатора влево, а приспособление с промежуточным стержнем 20 в крайнее положение в сторону осветителя.'

• 5.8. Рукоятку 2 (рис. 5) установите в положение . й ,

• 5.9. Вращением рукоятки 2 (рис. 3) по часовой стрелке до упора установите измерительный винт в исходное положение.

• 5.10. Для работы от -электропривода рукоятку 2 (рис. 5) уста-

иовите в положецие ©   , рукоятку 1 (рис. 4) нажмите в сторону символа         и держите до тех пор пока не произойдет

. автоматическое выключение электродвигателя. При этом измерительный винт займет исходное положение;

• 5.11. Поворотом'тубуса окуляра установите резкое изображение окулярной сетки.                    '

1 5.12. .Установите рукоятку 2 (рис. 2) в положение, соответствующее пределу из!мерения поверяемого индикатора (2, 5 или 10 МЦ).. ■ .                          , <                         '                             ;       '

5/13. Установив .циферблат поверяемого индикатора так, чтобы штрихи о и 50 расположились вдоль измерительной оси, вставьте индикатор гильзой в отверстие зажимного-устройства 2) (рис. 2); до упора, выровняйте при помощи планки 22 (рис. 2) й закрепите зажимным винтом, '                            ,        ,,

При поверке малогабаритного индикатора между излщритель-HliiM винтом и йндйкйтором установите рткИДное устройство с про-; межуточным стержнем. ,                         ?

. '.у.' -'/.л J•'

• 5.14. Наблюдая в окуляр зрительной трубы, установите поворотом рукоятки 4 (рис. 2) изображение шкалы индикатора примерно в середине поля зрения. Вращая рукоятку 16 (рис. 2) добейтесь минимального параллакса между изображениями сетки окуляра и шкалы нндцкатора. Допустимая величина параллакса 0,1 деления шкалы индикатора.

• 5.15. Произведите центрировку изображения индикатора. Для этого поворотом кольца 13 (рис. 2), установите пунктирное перекрестие параллельно штрихам циферблата О—50 и 25--75. Затем, вращая рукоятку 3 и 4 совместите штрихи пунктирного перекрестия со штрихами поверяемого индикатора 0—50, 25—75,

• 5.16. Наблюдая в окуляр, вращением рукоятки 1'6 (рис. 2) подведите измерительный винт к наконечнику поверяемого индикатора (при поверке малогабаритного, индикатора — к наконечнику промежуточного стержня) , чтобы .. стрелка индикатора установилась на пуль его шкалы.

ч Прибор ППИ-4 обеспечивает поверку следующих параметров • индикатора согласно ГОСТ 577-68:

погрешность показаний на всем пределе измерения индикатора; погрешность показаний              .

погрешность показаний

размах показангий; вариацию прказ^ний; взаимодействие частей

■ s

• 6.1.1. Температура помещения, в котором производится поверка индикаторов,должна быть 20 ±5° С,’

6Л.2. Перед поверкой измерительный стержень й'другие покрытые смазкой части индикаторов часового типа должны быть ' промыты авиационным бензином марки Б-70 по ГОСТ Г0Г2-72 и вытерты хлопчатобума^ой салфеткой; индикаторы быть выдержаны на рабочем месте не мецее 3 ч.

• 6.2, Определение погрешности показаний' . на всем, пределе измерений шадикагора

• 6.2.1. Без исполмованйя электр'ойриврда:

е}-'установите рукоятку 2 (ряс. 5) в црлри^ение й ветстаук1«^ работе 6т руки; ' '. - у

б) установите кнопку 1, (рис. 3) в нижнее положение (2—10), одновременно нажав на кнопку 2 (рис. 4);

в) вращая рукоятку 2 (рис. 3) против часовой стрелки до упора, наблюдайте в окуляр наибольшее отклонение стрелкн в обе стороны (вправо «влево).

Измеренное по окулярной шкале с ценой деления 0,01 мм наибольшее отклонение стрелки соответствует наибольшей цегрещ-пости показаний • поверяемого, индикатора при прямом ходе его измерительного стержня; результат измерения запишите в протокол; .

г) вращайте рукоятку 2 в обратном направлении (по часовой. . стрелке) до упора, также наблюдайте наибольшее отклонение

стрелки вправо и влево.                                   ,

Максимальные значения отклонения, которые соответствуют наибольшей погрешности показаний индикатора при ■ обратном ‘ ходе, запишите в протокол;

д) погрешность индикатора на всем его пределе измерений определите как сумму наибольших абсолютных значений положительных и отрицательных погрешностей, зафиксированных при прямом или обратном ходе измерительного сТержня. Пример расчета погрешностей приведен в приложении Ь

Примечание. При необходимости установления только соответствия погрешности поверяемого индикатора требованиям ГОСТ 577-68 (без определения таслового значения погрешности показания) макоимальный рашах стрелки сравнивают с соответствующими полямгГ Aony'^OB, нане-сепныии на окулярной сетке (рис. 6). У исправвого гивдпсатора стре/жа не. должна выходить за соответствующяе врашщы полей допусков.

• 6.2,2. С иепользованиём электропривода:

а) установите рукоятку 2 (рис. 5) в положение ®

б) установите кнопку 1 (рис. 3) в верхнее положение (1);

в) поворачивая рукоятку 2 (рис. 3) против часовой стрелки до упора, наблюдайте по окулярной шкале отклонения изображе-

' НИЯ стрелки индикатора в обе стороны (вправо и влево) и запишите показания (наименьшее и наибольшее), соответствующее предельному ее размаху;                         -  ‘

г) нажмите кнопку 2 (рис. 4), освободив ограничитель хода измерительного винта через I мм;

д) повторите операции п.п. «в» и «г» для последующих участков в Г мм до верхней границы предела измерения;

!        е) вращая рукоятку 2 (рис. 3) в обратном направлении (по

часовой стрелке) до упора и повторяя операцию п.п. «г» и «д», запишите наименьшие и наибольщие значения погрешностей показаний индикатора на всех участках’в j мм при Обратном ходе измерительного стержня;                ' '

ж) погрешность показаний индикатора на участке в 1 мм определите по результатам записи (п.п. «в» у «г»), как сумму наибольших абсолютных значений положительных и отрицательных погрешностей, зафиксированных на данном участке измерения при прямом или обратном ходе измерительного стержня. Пример расчета погрешностей приведен в’ приложении I.

• 6.3.2. С использованием электропривода:

а) установите рукоятку‘2 (рис. б) в положение б) , соот-’ ’ ветствующее работе от электропривода;

i        б) нажав рукоятку 1 (рис. 4) в сторону отметки       "до

1 остановки вращения, наблюдайте по окулярной шкале ла отклонением изображения стрелки индикатора вправо и влево и запишите наименьшие и наибольшие показания, соответствующие ее предельному размаху;                .  ‘

. в) отпустите рукоятку 1 н повторите операцию п. «б» на всех участках в 1 мм на всем пределе измерения поверяемого инди^ катора; ; , ;;;           , ' ■ <                                       \        '

' г) нажав'рукоятку I ,в сторону отметки Ф* ■ повтори приемы п.п. «б.» и «в» при обратном ходе нзмерительнбгд' стержня;

д) погрешиости показаний инДикатОра На участке ц I мм вычисляют согласно указанияд|,п. 6.3.1/п.п. ж.

0.4. бнределепненогрещносжНоказаНЙй- ; \ ^V:л TIa участке’.М;0Д'мм,. ,v-:

• 6.4,1. Установите рукоятку 2 (рис. 5) в положенне ^ Й    , со/^

отретствующее работе от руки/ ‘ 4/ /■ ? /          /       :

f

6,4-2. Установите кнопку. 1 (рис. 3) в верхнее положение (1),

• 6.4.3. Вращая рукоятку 2 против часовой стрелки, установите деление, соответствующее началу поверяемого, участка, ’в верхней части поля зрения и совместите его е вертикальной пунктирной линией перекрестия.

• 6.4.4. Поворачивайте ручку 2 против часовой стрелки до тех пор, пока изображение циферблата йидикатора повернется на Ю целений и наблюдайте отклонения стрелки в обе стороны.

,6.4.5. По окулярной шкале определите числовое значение наи-' большего отрицательного и положительного отклонения стрелки й запишите В протокол.          .

• 6.4.6. ’ Поворачивайте ручку 2 по часовой стрелке в исходное положение (на 10 делений) и повторите операцию п. 6.4,5 при обратном ходе нзмерйтельиого стержня.

• 6.4.7. Погрешность показаний на участке в 0,1 мм определите ио результатам'записи,'указанной в п. 6.4.5. и п. 6.4.6, как сумму наибольших абсолютных значений положительных и отрицательных' погрешностей^ зафиксированных на данном участке измерения при прямом или обратном ходе измерительного стержня. Пример расчета погрешностей приведен в приложении 1.

6.5. Определение размаха показании

• 6.5.1. Установите рукоятку. 2 (рис. 5) в положение еоотвётству-

ЮЩеё работе от руки/                     .          . '  , /     ?

6.5-2. Вращая рукоятку 2 (рИс.-З), установите стрелку индикатора в начале предела нзмёрения.

6.5.3. Арретируйте индикатор 5 раз, наблюдая Через окуляр его показания, запищите их.

6.5.4- Определите размах показаний как разность наибольщерр И* наименьшего показания индикатора. '                       ' J

6,5.5; Повторите операцию п. 6;5.3 и П, 6.5.4. в середине и кон-цепрёделаизмерения-

'               6,6, С^предгленнё варнадри показаний

•= '  6.6.1. уетановите рукоятку 2 рис, 5)1 в положение 0  ,

• 6.6.2. Вращал рукоятку/2 (РНС. ,3|, ервместите лю'бое деле-: .рие циферблата с вертцкалдной линией ;перекрестия бкулярйрй . сетки, подходя к этрму делению строго с одной стороны-:

Отметьте положение стрелки по шкале прибора в протоколе. *

• 6.6.3. Продолжая вращать рукоятку 2 в ту же-.сторону, переместите {поверните) изображение индикатора приблизительно на 0,5-оборота.               ;

б-бЛ; Вращая рукоятку 2 в обратном направлении, вернуться 1^'щсходн6е положение.

Отметьте положение стрелки по шкале прибора в протоколе.

• 6.6.5. Вариацию показаний хода индикатора определяют как разнЬсть показаний, соответствующих первому и второму положению стрелки по шкале прибора.

• 6,7. Проверка взаимодействия частей индикатора

• 6.7.1. При выполнении операции по п. 6.2 наблюдайте за плавностью движения стрелки в поле зрения прибора.

У исправного индикатора резкие скачки изображения стрелки наблюдаться не должны.

• 6.7.2, При любом установленном показании индикатора нажмите с усилием 200—250 гс на измерительный стержень в направлении, перпендикулярном его оси, и наблюдайте изменение показания, которое не должно превышать 0,5 деления шкалы.

,    7.1. Наружные повертпости прибора, кроме измерительных

поверхностей винта и пр .^межуточного стержня, а также поверх-' ности линзы окуляра должны периодически протираться сухой салфеткой.

• 7.2. Измерительные поверхности винта и промежуточной встав

ки после окончания работы должны протираться смоченной авиа-ционным бензином марки Б-70 по ГОСТ 1012-72 салфеткой-Ц-ема-зьПгаТБСЯ—тонким слестг~~~антикоррозиино~й ^смазки ОКБ-.122-7 ~МТШ^^д57Р230-66.   —

• 7.3. С поверхностей линзы окуляра и окна осветителя пыль должна удаляться мягкой кисточкой. Периодически эти поверхности ро мере~3агрязнения “следует протирать мягрой салфеткой, . слегка смоченнрй этиловым спиртом по ГОСТ 5962^.

  ~7.4. Если при поверке приборов до погретности обратного хода изменение показйрй прерыщает T),OQ| мм, следует прдтянуть гайку нзмерительиргр винта имек)|^ймся в комплекте кл1рчом' Для Этого отвинтить крлпачок, зайрывапрцгий винт ср . сторРры правой ; стенки корпуса, Н. вращаЯ; винт'электроприводом, поджат ь гайку

Л0 остановки винта. Затем, медленно отнуская гайку, обеспечить плавное без задержки вращение измерительного винта,

• 7.5. В зависимости от интенсивности эксплуатации , прибора, по НС реже одного раза в 3. месяца, необходимо смазывать измерительный винт маслом часовым 1А-МБП-12ТУ18-2/15-76.

• 7.6. Необходимо постоянно следить, чтобы перед подключением прибора к сети он бы.п заземлен;

• 7.7. Для зам"ейьГла1\111очек необходимо снять крышку ^освети-теля с защитным стеклом. .

• 8,1. Операции и средства пове'рки

• 8.1.1. При проведении поверки должны быть выполнены операции и применены средства поверки, указанные в таблице 8.1.

  Таблица 8.1

  Нмтиеноваяие операции	i р* &■ II	Средства поверки и их нормативно-техаиичбские характеристики	Обязательность (Ефовцдения . операции при;
  			0	If
  1	2	. ■ З-’ .. .    <■	4	5	6
  Проверка внешнего вида	8.2.1.	Набор щупов по ГОСТ 882-76	Ай	■ да	да
  - проверка взаимодей-стеия частей	8.2.2.	Шумомер 1-го класха ГОСТ 17187-71, Угломер УМ по
  		ГОСТ 5378-66	да ■	да	да
  Протерка технического	8.2.3.	Индикатор часового типа с
  состояния оптической		ценой деления 0,01 мм
  части lipitBSopa		(тпша ИЧ) по ГОРТ 577-68	да	да	А®
  Проверка усилия пово-	8.2.4.	Гнрн массой бОО и 900 г.,			• i ’
  ротй рукояток прибо-		класса 5 по ГОСТ!	Да	да .	иег
  Ра		7328-82
  Проверке п.лйскос.таости	8.2.5.	Пластина плоскопараллахь-
  измерительной поверх-		йая 1-го р-чда по ГОСТ
  нести впита		1121-75-	нет.	да	АД
  П)говер1.а смещения Из-метяпел! ной поверх-'	;8.2.6,	Рычажню-зубчатая нзьтери-тельная .головка с ценой
  iiocT’-i при Ириложе- .		делёгшя 6,001 мм по
  нпп усп.АПЯ па MiiKpb-		ГОСТ 18833-73. Рычаж-
  .;ч. sawn’		ныЙ динамометр ЛИЗ '	м ■	. Да	да

ЦАиме-нованпе

<0 b-

.' Средства

и . ' H ■    ■

»

■8.1.2. C разрешения Госстандарта СССР допускается применять средства и .методы поверки, не предусмотренные, настоящим паспортом при условии обеспечения ими необходимой точности поверки.

8.Г8. Перед проведением поверки измерительный винт прибора необходимо очистить от смазки, промыть чистым авиационным бензинрм пр ГОСТ 1012-72 и протереть салфеткой.

' 8.1.4; Прибор Должен Доверятся в сухом помещении при тем-/ ПераДуре 20±5® С после выдержки "в этом пбМещёнин не ырнее ’ 3 часрД/ Изменение теДпёратуры при поверке не должно прёвй^ ■. uiarij С/ч.■ ■■ •
