Измерители многофункциональные цифровые SIDERTOP-III, SIDERTOP-Net

МЕТОДИКА ПОВЕРКИ

МП 207.1-035-2016

г.Москва

2016 г.

1 Введение

Настоящая методика распространяется на измерители многофункциональные цифровые SIDERTOP-III, SIDERTOP-Net (далее по тексту - приборы или измерители температуры), изготавливаемые фирмой «SIDERMES S.p.A.», Италия, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

2 Операции поверки

При проведении первичной и периодической поверки приборов должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2

Да

Да

3 Определение основной абсолютной погрешности

6.3

Да

Да

3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 2. Таблица 2

Наименование и тип

Основная погрешность

Компаратор-калибратор универсальный КМ300Р

регистрационный № 54727-13

Калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R)

регистрационный № 52489-13

Термометр лабораторный электронный ЛТ-300

регистрационный № 61806-15

Удлиняющие провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002)

Примечание - допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

4 Требования безопасности

При проведении поверки необходимо соблюдать:

  • - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ РМ-016-2001;

  • - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

  • - указания по технике безопасности, приведенные в руководстве по эксплуатации преобразователей.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений, ознакомленные с руководством по эксплуатации приборов и прошедшие инструктаж по технике безопасности.

5 Условия поверки и подготовка к ней
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                            20±5;

  • - относительная влажность окружающего воздуха, %, не более          80;

  • - атмосферное давление, кПа                                    от 86 до 106,7;

  • - внешние электрические и магнитные поля, удары и вибрации, влияющие на работу приборов и средств поверки, должны отсутствовать.

  • 5.2 Средства поверки и оборудование подготавливают к работе в соответствии с эксплуатационной документацией.

  • 6 Проведение поверки

6.1 Внешний осмотр

6.1.1. При внешнем осмотре устанавливают отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу прибора и на качество поверки.

6.2.0пробование
  • 6.2.1 В соответствии с руководством по эксплуатации подключают прибор к источнику питания и компаратору-калибратору КМ300Р (далее по тексту - компаратор) или калибратору многофункциональному и коммуникатору BEAMEX МС6 (-R) (далее по тексту - калибратор).

  • 6.2.2 Генерируют с компаратора или калибратора значение ЭДС (мВ) или ТЭДС (мВ, в том числе в температурном эквиваленте (°C) в случае использования калибратора многофункционального и коммуникатора BEAMEX МС6 (-R)) в зависимости от типа НСХ по ГОСТ Р 8.558-2001 лежащего в диапазоне измерений прибора.

  • 6.2.3 Наблюдают на дисплее прибора значение ЭДС или ТЭДС в температурном эквиваленте генерируемого с калибратора или компаратора.

  • 6.2.4 Прибор считается пригодным к дальнейшей поверке, если на его дисплее индицируется значение температуры.

6.3 Определение основной абсолютной погрешности
  • 6.3.1 При первичной и периодической поверке количество поверяемых типов НСХ и входных сигналов прибора согласовывают с пользователем. Допускается проводить поверку в диапазоне измерений, согласованным с пользователем, но лежащим внутри диапазона измерений прибора. При этом делают соответствующую запись в паспорте и (или) в свидетельстве о поверке.

  • 6.3.2 Определение основной абсолютной погрешности проводить по пяти точкам: 0, 25±5, 50±5, 75±5 и 100 % диапазона.

  • 6.3.3 При поверке прибора с НСХ типов «К», «S» или «R», собирают схему согласно рисунку 1.

Термостат

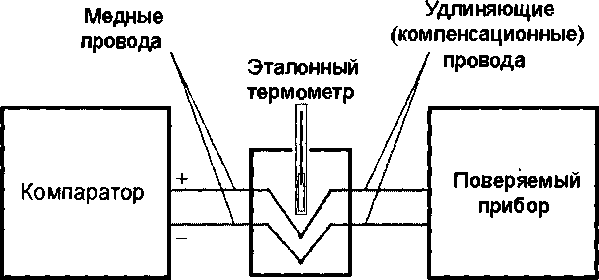

Рисунок 1

а) К клеммам поверяемого прибора подключают удлиняющие (компенсационные) провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002). Тип компенсационных проводов должен соответствовать типу НСХ установленному на приборе. Концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки заполненные маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.

б) Подключают медные провода к компаратору напряжений или калибратору.

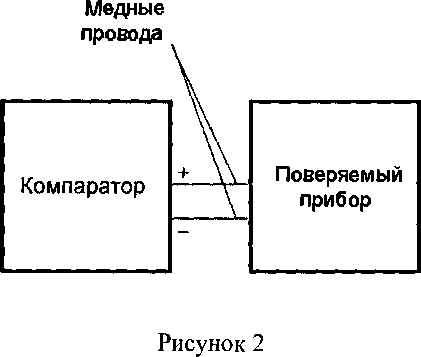

  • 6.3.4 При поверке прибора с НСХ типа «В» или в режиме измерения ЭДС (мВ) собирают схему согласно рисунку 2. Подключают калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) или компаратор-калибратор универсальный КМ300Р (с медными проводами) к прибору.

  • 6.3.5 Генерируют с компаратора или калибратора значение ЭДС (мВ) или ТЭДС (мВ, в том числе в температурном эквиваленте (°C) в случае использования калибратора многофункционального и коммуникатора BEAMEX МС6 (-R)) в зависимости от типа НСХ по ГОСТ Р 8.558-2001 соответствующее первой контрольной точке.

  • 6.3.6 Снимают показания с дисплея поверяемого прибора.

  • 6.3.7 Обрабатывают полученные данные и рассчитывают основную абсолютную погрешность.

Основную абсолютную погрешность определяют по формуле 1:

Д = ±(Гп-Гэ),        (1)

где: у п - значение сигнала индицируемое на дисплее поверяемого прибора, °C (мВ); уэ - значение сигнала генерируемое с компаратора-калибратора КМ300Р или калибратора многофункционального и коммуникатору BEAMEX МС6 (-R), °C (мВ).

  • 6.3.8 Повторяют операции по п.п. 6.3.5-6.3.7 для остальных контрольных точек.

  • 6.3.9 Рассчитывают основную абсолютную погрешность для каждой поверяемой точки.

Полученные значения основной абсолютно погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в Приложении А.

8 Оформление результатов поверки
  • 8.1 Приборы прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г. и (или) ставится знак поверки в паспорт и делается соответствующая запись в разделе «Свидетельство о поверке».

  • 8.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

Разработал:

Младший научный сотрудник научно-исследовательского отделения МО термометрии и давления (НПО 207) ФГУП «ВНИИМС»

Л.Д. Маркин

Начальник научно-исследовательского отделения МО термометрии и давления (НПО 207) ФГУП «ВНИИМС»

А.А. Игнатов-

ПРИЛОЖЕНИЕ А

Метрологические и технические характеристики измерителей многофункциональных цифровых SIDERTOP-III, SIDERTOP-Net

Таблица А.1

Наименование характеристики

Значение

Диапазон измерений ТЭДС в температурном эквиваленте (в зависимости от типа НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1, °C:

  • - для типа S:

  • - для типа R:

  • - для типа В:

  • - для типа К:

от +500 до +1768; от +500 до +1768; от +500 до +1800; от +500 до +1372

Диапазон измерений ЭДС (при использовании зондов ТОХ, СЕТ-ОХ), мВ

от -300 до +300

Разрешающая способность (единица младшего разряда (ЕМР)), °C (мВ, %о)

1 (0,1 если %о 0г<20)

Пределы допускаемой абсолютной погрешности, °C (мВ)

±(0,1 % (от измеряемой величины)+ЕМР)

Расчетные параметры, индицируемые на дисплее приборов:

  • - содержание кислорода, %о

  • - содержание углерода, %

  • - содержание эквивалента углерода, %

  • - содержание алюминия, %

от 1 до 1999

от 0,01 до 2,00

от 0,01 до 2,00 от 0,001 до 0,199

Габаритные размеры, мм

476x357x176

Масса, кг, не более

11

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от +5 до +40

80

6
