Методика поверки «Датчики напряжения ЭСТРА-ДН-01» (ИЦРМ-МП-066-20)

УТВЕРЖДАЮ

Технический директор ООО «ИЦРМ»

Датчики напряжения ЭСТРА-ДН-01

Методика поверки

г. Москва

2020 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки распространяется на датчики напряжения ЭСТРА-ДН-01 (далее - датчики) и устанавливает методику их первичной и периодической поверок.

• 1.2 Первичная поверка проводится до ввода в эксплуатацию, а также после ремонта. Периодическая поверка проводится в процессе эксплуатации и хранения.

• 1.3 Интервал между поверками - 8 лет.

• 1.4 Метрологические характеристики датчиков приведены в таблице 1.

Таблица 1 - Метрологические характеристики датчиков

• 2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 2 - Операции поверки

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки датчик бракуют и его поверку прекращают.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 3 - Средства поверки

• 4.1 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

• 4.2 Поверитель должен изучить настоящую методику, эксплуатационную документацию на датчики и средства поверки, пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и свыше 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Так же должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на датчики и применяемые средства поверки.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от плюс 15 до плюс 25 °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 80 до 106,7 кПа

• 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха допускается использовать термогигрометр электронный «CENTER» модель 313.

• 6.3 Для контроля атмосферного давления допускается использовать барометр-анероид метеорологический БАММ-1.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать датчик в условиях окружающей среды, указанных в п. 6.1. не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

• 8.1 Внешний осмотр

При проведении внешнего осмотра датчика проверяют:

• - соответствие комплектности перечню, указанному в эксплуатационной документации;

• - соответствие серийного номера, указанного на маркировочной табличке, серийному номеру, указанному в паспорте;

• - отсутствие механических повреждений корпуса;

• - отсутствие механических повреждений разъёма.

Результат внешнего осмотра считают положительным, если выполняются вышеуказанные требования.

• 8.2 Опробование

Опробование проводить в следующей последовательности:

• 1) собрать схему согласно рисунку 1;

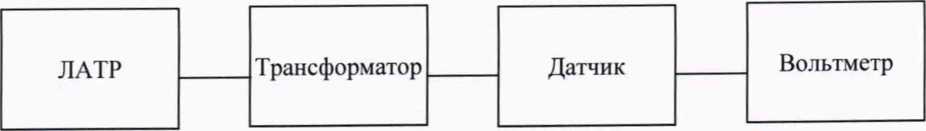

Рисунок 1 - Схема подключения для опробования

• 1) подготовить к работе ЛАТР однофазный TSGC2-3B (далее — ЛАТР), трансформатор испытательный ЙОГ-100 (далее - трансформатор) и вольтметр универсальный цифровой GDM-78261 (далее - вольтметр) согласно их эксплуатационной документации;

• 2) подключить датчик к трансформатору и вольтметру в соответствии с руководством по эксплуатации;

• 3) с ЛАТРа и трансформатора воспроизвести номинальное значение напряжения переменного тока 6 кВ;

• 4) по показаниям вольтметра убедиться в наличии сигнала напряжения переменного тока на выходе датчика.

Результат опробования считается положительным, если при подаче на вход датчика напряжения переменного тока с выхода датчика поступает сигнал напряжения переменного тока.

• 8.3 Определение нормируемых метрологических характеристик

Определение основной относительной погрешности коэффициента масштабного преобразования проводят при помощи ЛАТРа. трансформатора, делителя напряжения ДН-100Е (далее - делитель), вольтметра универсального цифрового GDM-78261 (далее - вольтметр) и прибора электроизмерительного эталонного многофункционального «Энергомонитор - 3.1 КМ» (далее - энергомонитор) в следующей последовательности:

• 1) Подготовить и включить датчик и испытательное оборудование в соответствии с их руководствами по эксплуатации.

• 2) Собрать схему, представленную на рисунке 2 (для испытательного сигнала напряжения переменного тока 500 В) или 3 (для испытательных сигналов напряжения переменного тока 3500. 6500, 9500 и 13000 В).

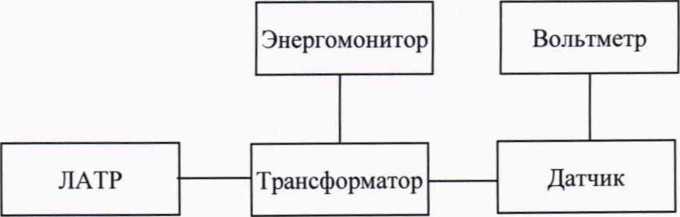

Рисунок 2 - Структурная схема определения основной относительной погрешности коэффициента масштабного преобразования

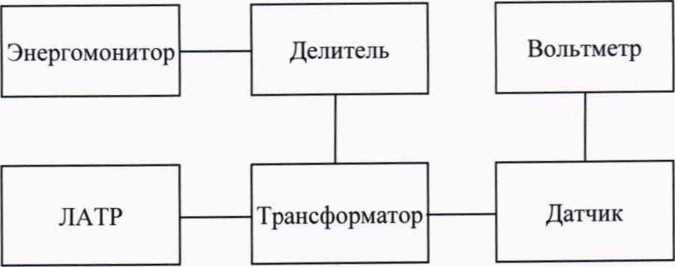

Рисунок 3 — Структурная схема определения основной относительной погрешности коэффициента масштабного преобразования

• 3) При помощи ЛАТРа и трансформатора поочередно воспроизвести испытательные сигналы напряжения переменного тока согласно таблице 4.

Таблица 4 - Испытательные сигналы напряжения переменного тока

где К_п - коэффициент масштабного преобразования датчика, мВ/В;

К,- коэффициент масштабного преобразования, рассчитанный по формуле (1)

• 8) Выполняют п. 3) — 7) для сигналов 1 - 5, приведённых в таблице 4.

Результаты считают положительными, если полученные значения погрешностей не превышают пределов, указанных в таблице 1.

• 9.1 Положительные результаты поверки датчика оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, и нанесением знака поверки.

• 9.2 Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

• 9.3 При отрицательных результатах поверки датчик не допускается к применению до выяснения причин неисправностей и их устранения. После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.

• 9.4 Отрицательные результаты поверки датчика оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений. требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а датчик не допускают к применению.



  Ю. А. Винокурова

Заместитель начальника отдела испытаний ООО «ИЦРМ»

8

¹

* - значение напряжения переменного тока 0-5, 20-25, 45-50, 70-75 и 95-100 % от диапазона измерений

• 4) Считывают с вольтметра результаты значений выходного сигнала напряжения переменного тока от датчика.

• 5) Считывают с энергомонитора результаты значений напряжения переменного тока от делителя.

• 6) Рассчитывают коэффициент масштабного преобразования для каждого испытательного сигнала по формуле (1).

²

Чг^хктт’

где (7_ВЫХ — напряжение переменного тока, измеренное при помощи вольтметра, мВ; (7_ВТ — напряжение переменного тока, измеренное при помощи энергомонитора. В; ктт~ значение коэффициента трансформации делителя.

• 7) Рассчитывают значения погрешности по формуле (2).
