Методика поверки «Устройства контроля УКНТМ» (ЕИЖА.468213.686 МП)

СОГЛАСОВАНО

* с

□ о с д

А. Русдновский

М. С. Казаков

» августа 2017 г.

Методика поверки

ЕИЖА.468213.686 МП г. Видное

2017 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки распространяется на устройства контроля УКНТМ (далее - устройства) и устанавливает методику их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять устройства, принятые отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять устройства в процессе эксплуатации и хранения, которые были подвергнуты регламентным работам необходимого вида, и в эксплуатационных документах на которые есть отметка о выполнении указанных работ.

• 1.4 Периодичность поверки в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации устройств, но не реже одного раза в год.

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

2.2 Последовательность проведения операций поверки обязательна.

2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки устройство бракуют и его поверку прекращают.

3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

Таблица 2

• 3.2 Допускается применение других средств поверки, обеспечивающих определение характеристик устройств с требуемой точностью.

• 3.3 Применяемые средства поверки должны быть исправны.

• 3.4 Средства измерений должны иметь действующие свидетельства о поверке. Испытательное оборудование должно бьггь аттестовано.

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1 000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на имитаторы и применяемые средства измерений.

• 5.2 При проведении поверки устройств должны приниматься меры по защите от статического электричества по ОСТ 92-1615-2013.

• 5.3 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха от 15 до 25 °C;

• - относительная влажность воздуха от 30 до 80 %.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

• - выдержать устройства в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации;

• - с кабелей, подключаемых к устройству, предварительно должны быть сняты электростатические заряды с помощью комплекта заглушек. Снятие зарядов производится подключением на 2 - 3 с соединителя через заглушку к клемме контура заземления

• 8.1 Внешний осмотр

При проведении внешнего осмотра устройств проверяют:

• - соответствие комплектности перечню, указанному в паспорте;

• - соответствие серийного номера указанному в паспорте;

• - маркировку и наличие необходимых надписей на устройство;

• - отсутствие механических повреждений (повреждение корпуса, разъёма).

Результат внешнего осмотра считать положительным, если комплектность и серийный номер соответствуют указанным в паспорте, маркировка и надписи на устройстве соответствуют эксплуатационной документации, а также отсутствуют механические повреждения, способные повлиять на работоспособность устройства.

• 8.2 Опробование

Опробование проводить следующим образом:

1) Собрать схему согласно рисунку 1. При этом с кабелей, подключаемых к имитатору, предварительно должны быть сняты электростатические заряды с помощью комплекта заглушек. Снятие зарядов производится подключением на 2 - 3 с соединителя через заглушку к клемме контура заземления;

КПА

1000 В'

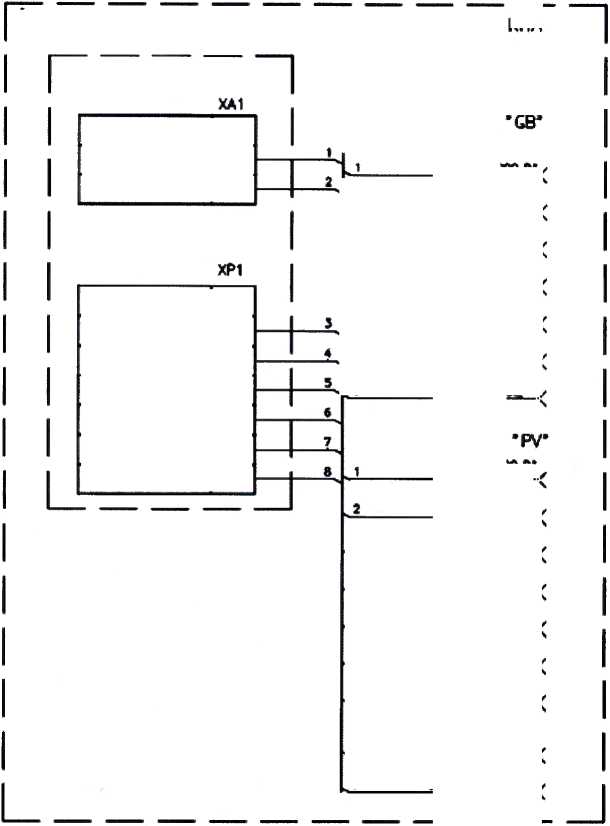

Рисунок 1 - Структурная схема поверки устройств

где УКНТМ - поверяемое устройство;

PV1 - прибор для поверки вольтметров программируемый В1-13;

GB1 - прибор для поверки вольтметров программируемый В1-13.

• 2) Подключить устройство к источнику питания постоянного тока SPD-73606 (далее по тексту- источник) в соответствии с его руководством по эксплуатации, установив напряжение номинальное напряжение питания 28 В;

• 3) Запустить программу для проверки устройства при помощи ярлыка «БЛОК УКНТМ», расположенного на рабочем столе персонального компьютера. Через несколько секунд откроется основное окно программы (рисунок 2), которое включает в себя номер издания программы и дату сборки файла;

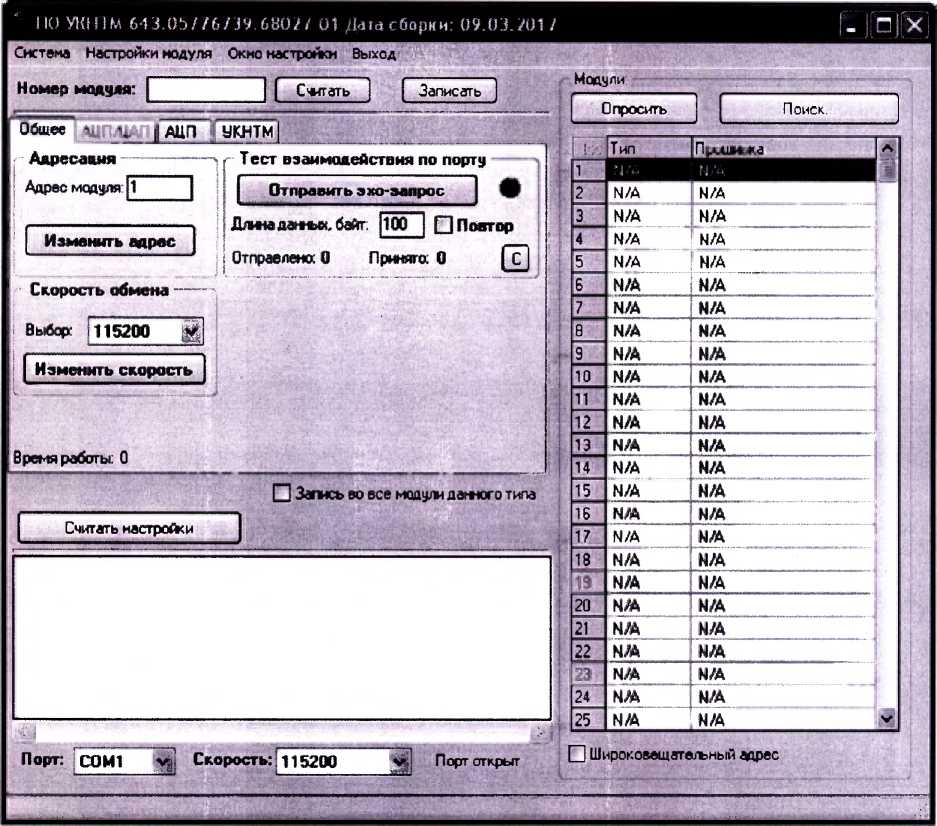

Рисунок 2 - Основное окно при запуске «БЛОК УКНТМ»

• 4)      зафиксировать номер издания программы 643.05776739.68027-01;

• 5)      в окне программы (см. рисунок 2) в поле "Настройка порта" в выпадающем списке выбрать COM-порт с номером, соответствующим номеру СОМ-порта персонального компьютера, к которому подключено устройство;

• 6)      в поле "Тест взаимодействия по порту" нажать кнопку "Отправить эхо запрос", проверив связь устройства с персональным компьютером.

• 7)      Проверить наличие обмена информацией при скорости обмена 38 400 бит/с следующим образом, открыв вкладку "Общее" (рисунок 2);

• 8)      в выпадающем списке "Выбор" на панели "Скорость обмена" выбрать пункт "38 400";

• 9)      нажать кнопку "Изменить скорость", после чего обмен информацией с УКНТМ прервется;

• 10)     в выпадающем списке "Скорость" выбрать пункт "38 400", после чего должен начаться обмен информацией с УКНТМ;

И) по п.п. 8-10) проверить наличие обмена информацией при скоростях обмена 57 600 и 115 200 бит/с.

Результат опробования считать положительным если установлена связь с персональным компьютером по интерфейсу RS-485 в соответствии с протоколом информационного обмена на скоростях обмена 38 400, 57 600, 115 200 бит/с.

• 8.3 Подтверждение соответствия программного обеспечения

Встроенное программное обеспечение (далее по тексту - ПО) устройств может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных средств программно-технических устройств, поэтому при поверке встроенное программное обеспечение не проверяется.

При проверке внешнего программного обеспечения проверяется соответствие внешнего ПО протоколу информационного обмена (далее - ПИО) 643.05776739.17145-01 92 01, который поставляется в комплекте с устройством (по требованию заказчика).

Результат поверки считать положительным, если ПО соответствует всем условиям, изложенным в протоколе информационного обмена на устройство.

• 8.4 Определение метрологических характеристик

• 8.4.1 Определение основной приведенной диапазону измерений погрешности измерений напряжения постоянного тока

Определение погрешности на каждом из диапазонов измерений напряжения постоянного тока производить в следующем порядке:

• 1. Собрать схему, приведенную на рисунке 1;

• 2. Последовательно подать на вход устройства прибором для поверки вольтметров программируемым В1-13 (далее - GB1) значения напряжения постоянного тока равные 2; 25; 50; 75 и 100 % соответствующего диапазона измерений напряжения постоянного тока;

• 3. Зафиксировать значения сигнала на выходе, измеренные устройством, и рассчитать основную приведенную к диапазону измерений погрешность измерений напряжения постоянного тока по формуле (1):

_^шС^2..юо%,                       (3)

где Uusm - значение сигнала на выходе, измеренное имитатором, В;

Uо - значение напряжения постоянного тока, поданное на вход GB1, В;

Ud - значение соответствующего диапазона измерений напряжения постоянного тока, В.

Результат поверки считать положительным, если полученные значения основной приведенной диапазону измерений погрешности измерений напряжения постоянного тока во всех проверяемых точках не превышают ±0,2% (для диапазонов от -1000 до 0 В и от 0 до +1000 В, от -500 до 0 В и от 0 до +500 В) и ±0,1% (для диапазонов от -100 до 0 В и от 0 до +100 В, от -6 до 0 В и от 0 до +6 В, от -150 до +150 мВ).

• 8.4.2 Определение приведенной к верхнему значению диапазона измерений погрешности измерений мощности постоянного тока

Определение погрешности производят расчетным методом в следующем порядке:

• 1. Собрать схему, приведенную на рисунке 1;

• 2. Последовательно подать на вход устройства (Ui) прибором для поверки вольтметров программируемым В1-13 (далее - GB1) значения напряжения постоянного тока равные 2; 25; 50; 75 и 100 % соответствующего диапазона измерений напряжения (Ui) постоянного тока;

• 3. На вход (U2) с датчиком тока прибором для поверки вольтметров программируемым В1-13 (далее - PV1) подавать напряжение постоянного тока 150 мВ различной полярности;

• 4. Во вкладке окна программы "УКНТМ" (рисунок 2) выбрать вкладку "АЦП2", внести в поле "Rin" группы "Настройка Rin" значение эквивалентного сопротивления датчика тока (шунта), равное 0,1 Ом, и нажать кнопку "Задать" (к_д._т. - коэффициент масштабного преобразования используемого датчика тока выбирать из допустимого диапазона от 2 до 10⁵ A/В (эквивалентное сопротивление датчика от 0,5 до 10'⁵ Ом);

• 5. Зафиксировать значения мощности постоянного тока (Р изм-)_? измеренные устройством, в окне программы;

• 6. Расчетное значение мощности (Р_раСч.) рассчитать по формуле (2):

Ppac4.⁼Ur[kfl,T.’U2]                                    (2)

• 7. Значение приведенной к верхнему значению диапазона измерений погрешности измерений мощности постоянного тока рассчитать по формуле (3):

р_т-р^ ,₁₀₀у

Л                                     (3)

• 8. Повторить п.п. 4-7 при значении эквивалентного сопротивления датчика тока (шунта), равному 0,5 Ом.

Результат поверки считать положительным, если полученные значения приведенной к верхнему значению диапазона измерений погрешности измерений мощности постоянного тока во всех проверяемых точках не превышают ±0,5 %.

• 9.1 Результаты поверки устройств оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки устройства удостоверяются записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки устройства не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на устройства.
