Методика поверки «Генераторы сигналов серий 1465, 1465-V» (651-19-033 МП )
УТВЕРЖДАЮ
Первый заместитель генерального директора-заместитель по научной ФГУП «ВНИИФТРИ»
А.Н. Щипунов
2019 г.
Генераторы сигналов серий 1465,1465-V
МЕТОДИКА ПОВЕРКИ
651-19-033 МП
2019 г.
1 Основные положения-
1.1 Настоящая методика распространяется на генераторы сигналов серий 1465, 1465-V (далее по тексту - генераторы), изготавливаемые фирмой «China Electronics Technology Instruments Co., Ltd», КНР, и устанавливает методы и средства первичной и периодической поверок.
-
1.2 Интервал между поверками - 1 год.
-
2.1 При поверке выполнять операции, представленные в таблице 1.
Таблица 1
|
Наименование операции |
Номер пункта методики |
Проведение операций при | |
|
первичной поверке |
периодической поверке | ||
|
1 Внешний осмотр |
8.1 |
да |
да |
|
2 Опробование |
8.2 |
да |
да |
|
3 Идентификация программного обеспечения (ПО) |
8.3 | ||
|
4 Определение диапазона рабочих частот и относительной погрешности установки частоты |
8.4 |
да |
да |
|
5 Определение дискретности установки частоты |
8.5 |
да |
да |
|
6 Определение уровня фазовых шумов |
8.6 |
да |
да |
|
7 Определение диапазона установки уровня выходного сигнала |
8.7 |
да |
да |
|
8 Определение абсолютной погрешности установки уровня выходного сигнала |
8.8 |
да |
да |
-
2.2 Допускается проведение поверки отдельных измерительных каналов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений, которые используются при эксплуатации по соответствующим пунктам настоящей методики поверки. Соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке на основании решения эксплуатирующей организации.
-
3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, представленное в таблице 2.
Таблица 2
|
Номер пункта методики поверки |
Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средств поверки |
|
8.4, 8.5 |
Частотомер электронно-счётный Agilent 53132А с опциями 012 и 124 (диапазон частот от 0 Гц до 12,4 ГГц, пределы допускаемой относительной погрешности измерений частоты ±4 -10'9) |
|
8.4 |
Генератор сигналов Agilent E8257D с опциями UNX, 567(диапазон частот от 250 кГц до 67 ГГц, пределы допускаемой относительной погрешности установки частоты 7,5 • 10'8) |
|
8.4, 8.5 |
Стандарт частоты рубидиевый FS725 (пределы допускаемой относительной погрешности воспроизведения частоты 5, 10 МГц±5 10‘”) |
|
8.6 |
Анализатор источников сигналов Е5052А (диапазон рабочих частот от 10 МГц до 7 ГГц, пределы допускаемой абсолютной погрешности измерения фазового шума + (2—4) дБ) |
|
8.7, 8.8 |
Преобразователь измерительный \8488А(диапазон рабочих частот от 10 МГц до 70 ГГц, диапазон измеряемой мощности от -35 дБм до +20 дБм, нелинейность АЧХ от 0,52 до 0,8 %) |
Продолжение таблицы 2
|
Номер пункта методики поверки |
Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средств поверки |
|
8.4, 8.7, 8.8 |
Анализатор спектра FSW67: частотный диапазон от 2 Гц до 67 ГГц, диапазон измеряемых уровней от минус 110 до 30 дБм, пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы от -90 дБм до 0 дБм ±(0,1—0,2) дБ |
-
3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
-
3.3 Применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или оттиск поверительного клейма на приборе или в документации или аттестованы в установленном порядке.
-
4.1 К проведению поверки генераторов допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющий право на поверку (аттестованными в качестве поверителей).
-
5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности».
-
6.1 Поверку проводить при следующих условиях:
-
- температура окружающего воздуха, °C от +20 до +30;
-
- относительная влажность окружающего воздуха, % от 30 до 80;
-
- атмосферное давление, кПа от 84 до 106.
-
7.1 Поверитель должен изучить РЭ поверяемого генератора и используемых средств поверки.
-
7.2 Перед проведением операций поверки необходимо:
-
— проверить комплектность поверяемого генератора;
-
— проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) рабочие эталоны и средства измерений, включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).
-
8.1 Внешний осмотр
-
8.1.1 При внешнем осмотре проверить:
-
-
— отсутствие механических повреждений и ослабление элементов, чёткость фиксации их положения;
-
— чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;
-
— наличие маркировки согласно требованиям эксплуатационной документации.
-
8.1.2 Результаты поверки считать положительными, если выполняются все вышеперечисленные требования. В противном случае генератор бракуется.
-
8.2 Опробование
-
8.2.1 Подключить генератор к сети питания. Включить его согласно РЭ. Проверить возможность изменения настроек и режимов работы генератора.
-
8.2.2 Выполнить процедуру самодиагностики. Выбрать пункт меню «System», «Instrument Self Test», «Start Test».
-
8.2.3 Результаты опробования считать положительными, если при включении генератора отсутствуют сообщения о неисправности, генератор позволяет менять настройки параметров и режимы работы, процедура самодиагностики выполняется успешно. В противном случае генератор бракуется.
-
-
8.3 Идентификация ПО
-
8.3.1 Идентификацию ПО на генераторе проверить следующим образом:
-
-
— подключить генератор к сети питания и включить его согласно РЭ.
-
— после включения выбрать пункт «About» (в правом нижнем углу экрана), выбрать в всплывающем меню пункт «Software Version», на экране должны отобразиться идентификационные данные генератора и версия установленного программного обеспечения.
-
8.3.2 Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведённым в таблице 3.
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Signal Generator: 1465 Series |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.0.57 |
В противном случае генератор бракуется.
8.4 Определение диапазона рабочих частот и относительной погрешности установки частоты-
8.4.1 Диапазон рабочих частот определить путем измерения частоты колебаний при соединении приборов по схеме, приведенной на рисунке 1.
10 МГц

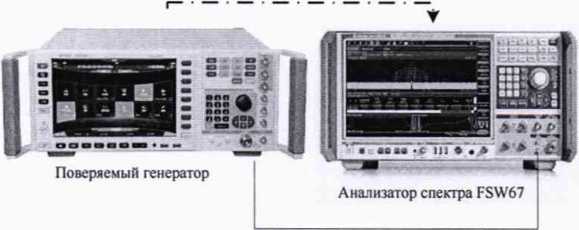

Рисунок 1
-
8.4.2 Установить значение частоты выходного сигнала поверяемого генератора равной 100 кГц, значение уровня мощности выходного сигнала поверяемого генератора равное 0 дБм. Провести измерения частоты с помощью анализатора спектра в режиме частотомера.
-
8.4.3 Установить значение частоты выходного сигнала поверяемого генератора равное номинальному верхнему пределу частотного диапазона модели в соответствии с таблицей 4.
Таблица 4
|
Модель генератора |
Частотный диапазон |
|
- 1465С и 1465C-V |
от 10' до 10109 |
|
- 1465D и 1465D-V |
от 105 до 20-109 |
|
- 1465D с опцией Н06 |
от 107 до 20-109 |
|
-1465F и 1465F-V |
от 105 до 40 109 |
|
- 1465Н и 1465H-V |
от 105 до 50-109 |
|
-1465Lи 1465L-V |
от 105 до 67 -109 |
-
8.4.4 Относительную погрешность установки частоты определить путем измерения частоты колебаний при соединении приборов по схеме, приведённой на рисунке 2. На генераторе установить: значение частоты выходного сигнала равным 10 ГГц, значение уровня мощности выходного сигнала поверяемого генератора равным 0 дБм. Измерить значение частоты с помощью частотомера.
8.4.5
муле (1):
Частотомер
Рисунок 2
Стандарт частоты
Генератор
Относительную погрешность установки частоты генератора вычислить по фор-
(1)
— значение частоты, установленное на генераторе, — значение частоты, измеренное частотомером.
-
8.4.6 Результаты поверки считать положительными, если в диапазоне рабочих частот генератора, приведенных в таблице 4, значения относительной погрешности установки частоты находятся в пределах ±5 -10‘8. В противном случае генератор бракуется.
-
8.5.1 Дискретность установки частоты определить методом прямых измерений частоты на выходе поверяемого генератора с помощью частотомера по схеме, приведённой на рисунке 3.
10 MHz Input
Частотомер
Стандарт частоты
Г енератор |
Рисунок 3
-
8.5.2 Установить значение частоты выходного сигнала поверяемого генератора равной 1000000.000 Гц, уровень мощности выходного сигнала 0 дБм. На частотомере установить режим измерения частоты, время счета 10 с.
-
8.5.3 Сигнал с выхода RF OUTPUT поверяемого генератора подать на вход частотомера и провести измерение частоты FyCT. Уменьшить значение частоты выходного сигнала на поверяемом генераторе на 0,001 Гц. провести измерение частоты FH и определить AFH по формуле (2):
-
8.5.4 Увеличить значение частоты выходного сигнала на 0,001 Гц, измерить частоту FB и определить AFB по формуле (3):
-
8.5.5 Результаты поверки считать положительными, если значения AFH и AFB находятся в пределах (0,001 ±0,0005) Гц. В противном случае генератор бракуется.
-
8.6.1 Собрать схему в соответствии с рисунком 4.
-
8.6.2 Уровень фазовых шумов генератора определить с помощью анализатора источников сигналов Е5052А в режиме измерения фазовых шумов на частоте несущей 1 ГГц, уровне сигнала 10 дБм (для 1465 и значениях отстройки от несущей 100 Гц, 1 кГц, 10 кГц, 100 кГц.
„ Анализатор сигналов
Генератор г
8.6.3 Результаты испытаний считать положительными, если уровень фазовых шумов не превышает значений, приведённых в таблице 5.
Таблица 5
|
Однополосный фазовый шум (значение выходного сигнала +10 дБм ,частота несущей 1 ГГц), дБн/Гц | |||
|
Отстройка 100 Гц |
Отстройка 1 кГц |
Отстройка 10 кГц |
Отстройка 100 кГц |
|
-101 |
-121 |
-130 |
-130 |
-
8.7.1 Определение диапазона и абсолютной погрешности установки уровня выходного сигнала проводить одновременно.
-
8.7.2 Определение абсолютной погрешности установки уровня выходного сигнала проводить путём сличения установленного значения уровня выходного сигнала с показаниями ваттметра и анализатора спектра (рисунок 4).

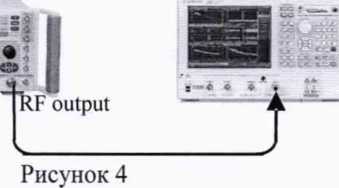

Рисунок 4
-
8.7.3 Определение погрешности установки уровня выходного сигнала проводить на частотах 100 кГц (1 МГц при наличии у генератора опции Н06); 10, 500 МГц; 2, 3; 6; 9; 10; 15; 20; 30; 40; 50; 67 ГГц (верхняя частота в зависимости от модели генератора) и уровнях выходного сигнала минус 90 (или минимально возможный, в зависимости от того какое значение больше); минус 60, минус 5, 10 дБм (или максимально возможный, в зависимости от того какое значение меньше), при наличии у генератора опции Н06 — +25 дБм.
-
8.7.4 Измерения при уровнях выходного сигнала от минус 5 дБм проводить при помощи ваттметра. Абсолютную погрешность установки уровня выходного сигнала определить по формуле (4):
ДР =РусЛдБл1]~РватпЛдБл1] , (4)
где Руст. - установленное значение уровня выходного сигнала, дБм;

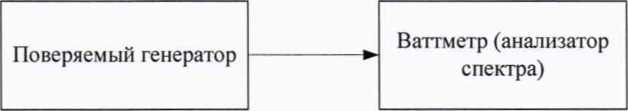

Рватти - измеренное значение уровня выходного сигнала при помощи ваттметра, дБм.
-
8.7.5 Измерения при уровнях выходного сигнала до минус 5 дБм проводить при помощи анализатора спектра. Абсолютную погрешность установки уровня выходного сигнала определить по формуле (5):
АР =Р,„[^'']-Р.к[^«]-ДРл.а[^]> (5)
где Рас - измеренное значение уровня выходного сигнала анализатором спектра;
ДРачх - поправка на неравномерность АЧХ анализатора спектра, которая определяется на каждой частоте при уровне генератора минус 5 дБм по формуле (6):
АР ,w = Р_Р£'(]- Р.«[<М. (6)
-
8.7.6 Результаты поверки считать положительными, если в диапазонах уровня выходного сигнала генератора, приведённых в таблице 6, значения абсолютной погрешности установки уровня сигнала генератора находятся в пределах, приведённых в таблице 7. В противном случае генератор бракуется.
Таблица 6
|
Диапазон частот |
Значение уровня выходного сигнала, дБм | |
|
без опции Н01А/В |
с опцией Н01А/В | |
|
Стандартная комплектация | ||
|
1465C/D от 100 кГц до до 20 ГГц включ. 1465D с опцией Н06 от 10 МГц до до 20 ГГц включ. 1465F от 100 кГц до до 9 ГГц включ. св. 9 ГГц до 40 ГГц включ. 1465H/L от 100 кГц до до 15 ГГц включ. св. 15 ГГц до 30 ГГц включ. св. 30 ГГц до 67 ГГц включ. |
от -20 до +15 от -10 до +28 от -20 до +12 от -20 до +12 от -20 до +5 от -20 до +5 от -20 до +5 |
от -110 до +15 от -90 до +27 от -110 до +12 от -110 до +12 от -90 до +5 от -90 до +5 от -90 до +4 |
|
Опция Н05 | ||
|
1465C/D от 100 кГц до до 20 ГГц включ. 1465F от 100 кГц до до 9 ГГц включ. св. 9 ГГц до 40 ГГц включ. 1465H/L от 100 кГц до до 15 ГГц включ. св. 15 ГГц до 30 ГГц включ. св. 30 ГГц до 67 ГГц включ. |
от -20 до +20 от -20 до +20 от -20 до +17 от -20 до +17 от -20 до +13 от -20 до +8 |
от -110 до +20 от -110 до +20 от -110 до +17 от -90 до +17 от -90 до +13 от -90 до +8 |
Продолжение таблицы 6
|
Диапазон частот |
Значение уровня выходного сигнала. дБм | |
|
без опции Н01А/В |
с опцией Н01А/В | |
|
Стандартная комплектация | ||
|
1465A-V/B-V/C-V/D-V от 100 кГц до до 20 ГГц включ. 1465F-V от 100 кГц до до 9 ГГц включ. св. 9 ГГц до 30 ГГц включ. св. 30 ГГц до 40 ГГц включ. 1465H-V/L-V от 100 кГц до до 15 ГГц включ. св. 15 ГГц до 30 ГГц включ. св. 30 ГГц до 60 ГГц включ. св. 60 ГГц до 67 ГГц включ. |
от -20 до +15 от -20 до +10 от -20 до +10 от -20 до +10 от -20 до +5 от -20 до +5 от -20 до +5 от -20 до +4 |
от -110 до +15 от -ПО до +10 от -110 до +10 от -110 до +10 от -90 до +5 от -90 до +5 от -90 до +4 от -90 до +3 |
|
Опция Н05 | ||
|
1465A-V/B-V/C-V/D-V от 100 кГц до до 20 ГГц включ. 1465F-V от 100 кГц до до 9 ГГц включ. св. 9 ГГц до 30 ГГц включ. св. 30 ГГц до 40 ГГц включ. 1465H-V/L-V от 100 кГц до до 15 ГГц включ. св. 15 ГГц до 30 ГГц включ. св. 30 ГГц до 60 ГГц включ. св. 60 ГГц до 67 ГГц включ. |
от -20 до +20 от -20 до +18 от -20 до +15 от -20 до +12 от -20 до +15 от -20 до +12 от -20 до +8 от -20 до +6 |
от -110 до +20 от -110 до +18 от -110 до +15 от -110 до +12 от -90 до +15 от -90 до +12 от -90 до +6 от -90 до +4 |
Таблица 7
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала. дБ | ||||||||
|
Генераторы серии 1465, стандартная комплектация | ||||||||
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала в диапазоне частот. дБ: |
Для значений уровня выходного сигнала | |||||||
|
от -20 дБм до - 10 дБм включ. |
св. -10 дБм до 10 дБм включ. |
св. +10 дБм до 20 дБм включ. |
св. 20 дБм | |||||
|
от 100 кГц до 2 ГГц включ. |
±1,5 |
±0,6 |
±0,8 | |||||
|
св. 2 до 20 ГГц включ. |
±1,5 |
±0.8 |
±0,8 | |||||
|
св. 20 до 40 ГГц включ. |
±1.8 |
±0,9 |
±1,0 | |||||
|
св. 40 до 50 ГГц включ. |
±1,8 |
±1,3 |
- | |||||
|
св. 50 до 67 ГГц включ. |
±2,0 |
±1,5 |
- | |||||
|
св. 500 МГц до 20 ГГц включ.( 1465D+H06) |
±0,9 |
±0,8 |
±1,2 | |||||
|
Генераторы серии 1465, с опцией НО 1 А/В | ||||||||
|
Пределы допускаемой абсо- |
Для значений уровня выходного сигнала | |||||||
|
лютной погрешности установки уровня выходного сигнала в диапазоне частот, дБ: |
от -90 дБм до -70 дБм включ. |
св. -70 дБм до -10 дБм включ. |
св. -10 дБм до 10 дБм включ. |
св. 10 дБм до 20 дБм включ. |
св. 20 дБм | |||
|
от 100 кГц до 2 ГГц включ. |
±1,5 |
±0,7 |
±0,6 |
±0,8 |
- | |||
|
св. 2 до 20 ГГц включ. |
±1,8 |
±0,9 |
±0,8 |
±0,8 |
- | |||
|
св. 20 до 40 ГГц включ. |
±2,0 |
±1,0 |
±0,9 |
±1,0 |
- | |||
Продолжение таблицы 7
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала в диапазоне частот, дБ: |
Для значений уровня выходного сигнала | ||||||||
|
от -90 дБм до -70 дБм включ. |
св. -70 дБм до -10 дБм включ. |
св. -10 дБм до 10 дБм включ. |
св. 10 дБм до 20 дБм включ. |
св. 20 дБм | |||||
|
св. 40 до 50 ГГц включ. |
±2,5 |
±1,5 |
±1,3 |
- |
- | ||||
|
св. 50 до 67 ГГц включ. |
±3.0 |
±1,8 |
±1,5 |
- |
- | ||||
|
от 10 МГц до 500 МГц включ.(1465О+Н06) |
±1,8 |
±1,0 |
±0,9 |
±1,3 | |||||
|
св. 500 МГц до 20 ГГц включ.(1465D+H06) |
±2,0 |
±1,1 |
±0,8 |
±0,8 |
±1,2 | ||||
|
Генераторы 1465-V, стандартная комплектация | |||||||||
|
Пределы допускаемой абсолютной погрешности уста-новки уровня выходного сигнала в диапазоне частот, дБ: |
Для значений уровня выходного сигнала | ||||||||
|
от -20 дБм до - 10 дБм включ. |
св. -10 дБм до 10 дБм включ. |
св. +10 дБм до 20 дБм включ. | |||||||
|
от 100 кГц до 2 ГГц включ. |
±1,5 |
±0,6 |
±0,8 | ||||||
|
св. 2 до 20 ГГц включ. |
±1,5 |
±0,8 |
±0,8 | ||||||
|
св. 20 до 40 ГГц включ. |
±1.8 |
±0,9 |
±1,0 | ||||||
|
св. 40 до 50 ГГц включ. |
±1,8 |
±1,3 |
- | ||||||
|
св. 50 до 67 ГГц включ. |
±2,0 |
±1,5 |
- | ||||||
|
Генераторы 1465-V, с опцией Н01А/В | |||||||||
|
Пределы допускаемой абсолютной погрешности уста-новки уровня выходного сигнала в диапазоне частот, дБ: |
Для значений уровня выходного сигнала | ||||||||
|
от -90 дБм до - 70 дБм включ. |
св. -70 дБм до -10 дБм включ. |
св. -10 дБм до 10 дБм включ. |
св. 10 дБм до 20 дБм включ. | ||||||
|
от 100 кГц до 2 ГГц включ. |
±1,5 |
±0,7 |
±0.6 |
±0,8 | |||||
|
св. 2 до 20 ГГц включ. |
±1.8 |
±0,9 |
±0,8 |
±0,8 | |||||
|
св. 20 до 40 ГГц включ. |
±2,0 |
±1,0 |
±0,9 |
±1,0 | |||||
|
св. 40 до 50 ГГц включ. |
±2,5 |
±1,5 |
±1,3 |
- | |||||
|
св. 50 до 67 ГГц включ. |
±3,0 |
±1,8 |
±1,5 |
- | |||||
-
9.1 При положительных результатах поверки на генераторы выдается свидетельство установленной формы.
-
9.2 Значения метрологических характеристик, определённых в процессе поверки, при необходимости заносятся в документацию.
-
9.3 В случае отрицательных результатов поверки применение генератора запрещается, на него выдается извещение о непригодности к применению с указанием причин забракова
ния.
О.В. Каминский
Начальник НПО-1 ФГУП «ВНИИФТРИ»
9
