Методика поверки «Государственная система обеспечения единства измерений Контроллеры измерений напряжения дистанционные КИД-Н» (ЕРКФ.411131.002МП)

Федеральное бюджетное учреждение

«Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

УТВЕРЖДАЮ

Заместитель генерального директора

ФБУ

Суханов

2019 г.

по метрологии, обеспечению «УРАЛТЕСТ»

Государственная система обеспечения единства измерений

Контроллеры измерений напряжения дистанционные КИД-Н

Методика поверки

ЕРКФ.411131.002МП г. Екатеринбург 2019

Настоящая методика поверки устанавливает методы и средства первичной и периодических поверок контроллеров измерений напряжения дистанционных КИД-Н (далее -контроллеры или КИД-Н), изготавливаемых АО «НИЦ «Промэлектроника».

Контроллеры предназначены для измерений напряжения постоянного тока и действующего значения напряжения переменного тока в диапазонах частот от 20 до 800 Гц и от 4500 до 5500 Гц в любых цепях, применяемых в устройствах железнодорожной автоматики и телемеханики, и передачи измеренных значений в диагностические системы или системы верхнего уровня.

Допускается проведение периодической поверки контроллера в ограниченном диапазоне частот измеряемого напряжения переменного тока на основании письменного заявления владельца контроллера, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

Интервал между поверками - 3 года.

• 1.1  При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

I

Таблица 2 - Средства поверки

• 2.2  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 2.3  Средства измерений, указанные в таблице 2, должны быть поверены.

• 2.4 Периодическая поверка может быть выполнена непосредственно на объекте эксплуатации с использованием примененных в проекте схемы включения КИД-Н и средств отображения результатов измерений.

• 3.1  К проведению поверки допускаются лица, имеющие необходимую квалификацию, изучившие настоящую методику, руководство по эксплуатации контроллеров и средств поверки и имеющие квалификационную группу допуска по электробезопасности не ниже III при работе с электроустановками до 1 000 В.

• 4.1  При проведении поверки необходимо соблюдать требования безопасности, которые предусмотрены правилами по охране труда при эксплуатации электроустановок (утверждены приказом Министерства труда и социальной защиты РФ № 328Н от 24.07.2013 г.), указания по технике безопасности, приведенные в эксплуатационной документации на контроллер и средства поверки.

• 5.1  При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C............................................от 15 до 25;

  • - относительная влажность воздуха, %...............................................от 30 до 80;

  • - атмосферное давление, кПа....................................................от 84,0 до 106,7.

• 6.1.1 Подготовить контроллер и средства поверки к работе в соответствии с требованиями эксплуатационных документов.

• 6.1.2 При проведении периодической поверки на месте эксплуатации контроллера используется действующие схема подключения КИД-Н и средства отображения результатов (АРМ ШН или аналог). Перед проведением поверки необходимо отключить измеряемые в процессе эксплуатации цепи от котроллера. Периодическую поверку на месте эксплуатации необходимо выполнять под руководством представителя эксплуатирующей данный контроллер организации. Отключение и подключение после окончания поверки измеряемых в процессе эксплуатации цепей от контроллера должен выполнять только уполномоченный представитель эксплуатирующей организации.

• 6.1.3  Для выполнения первичной поверки или периодической поверки не на месте эксплуатации контроллера необходимо собрать схему, приведенную на рисунке А.1 приложения А. С помощью конвертера интерфейсов RS-485/RS-232 подключить к контроллеру персональный компьютер (далее - ПК) с установленным программным обеспечением автоматизированного рабочего места электромеханика АРМ ШН (далее - ПО АРМ ШН). Установить базовый адрес контроллера 0x01. Для этого первый переключатель базового адреса контроллера на передней панели установить в положение «ON», а остальные переключатели - в положение «OFF».

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре должно быть установлено:

• - соответствие комплектности и внешнего вида эксплуатационной документации;

• - правильность маркировки и четкость нанесения обозначений;

• - отсутствие механических повреждений, влияющих на работоспособность контроллера;

• - наличие и прочность крепления разъемов;

• - отсутствие следов коррозии, отсоединившихся или слабо закрепленных элементов.

• 7.1.2 Контроллеры, не удовлетворяющие перечисленным требованиям, дальнейшей поверке не подлежат.

• 7.2  Опробование

  • 7.2.1 Включить электропитание контроллера и запустить на ПК ПО АРМ ШН. После запуска ПО во вкладке «Измерения» навести указатель «мыши» на пиктограмму КИД-Н, нажать правую кнопку «мыши» и в выпадающем меню выбрать пункт «Показать таблицу значений» (см. рисунок 1).

j АРМ ШН МПЦ-И •• Текущее состоение - МРСПЕЭТХшн

к а /•   * й т

Режкк            Масштаб Насгэойти Окна Справка

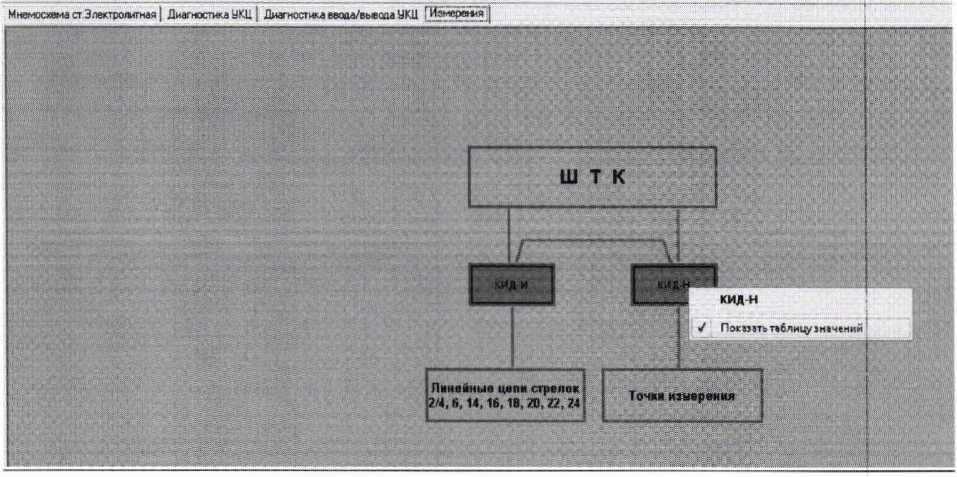

Рисунок 1

• 7.2.2 Откроется окно результатов измерений, как показано на рисунке 2. В окне результатов измерений отображаются все подключенные цепи и номера каналов контроллера, к которым они подключены, текущие значения результатов измерений напряжения в каждой цепи в вольтах и пиктограммы включения/выключения графиков результатов измерений.

• 7.2.3 При отсутствии напряжения на измеряемых каналах в колонке «Значение» должны отображаться нули.

• 7.2.4 Подключить калибратор-вольтметр к одному или нескольким измерительным каналам контроллера и подать постоянное или переменное напряжение, значение напряжения для этих каналов в колонке «Значение» должны измениться.

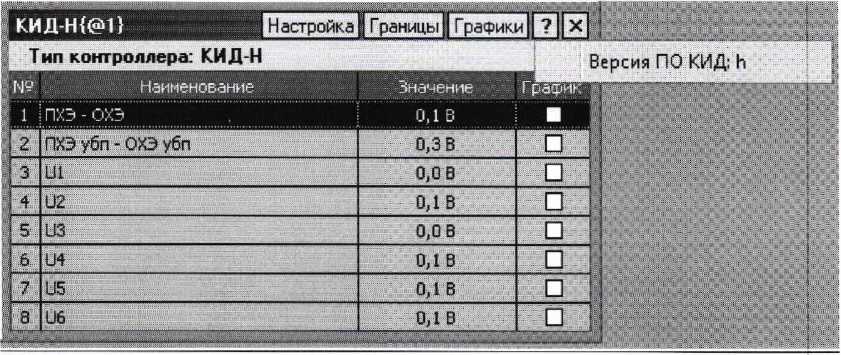

Рисунок 2

• 7.2.5 Результаты опробования считают положительными, если во вкладке «Измерения» пиктограмма КИД-Н зеленого цвета, как показано на рисунке 1, а в таблице результатов измерений отображаются данные в пределах от 0 до 250 В. При отсутствии связи с контроллером пиктограмма КИД-Н окрашивается фиолетовым цветом.

• 7.3 Подтверждение соответствия программного обеспечения

  • 7.3.1 Подтверждение соответствия ПО осуществляется путем определения его идентификационных данных. Наименование ПО и номер его версии вызывают нажатием кнопки «?» в окне результатов измерений (см. рисунок 2).

  • 7.3.2 Наименование ПО и его версия должны совпадать с данными, приведенными в таблице 3 и на рисунке 2.

аблица 3 - Идентификационные данные ПО

• 7.3.3 Результат проверки считают положительным, если установлено полное соответствие идентификационных данных ПО контроллера.

7.4 Определение приведённой погрешности измерений напряжения

• 7.4.1  Определение приведенной погрешности измерений напряжения проводят путем имитации напряжения, для этого подключают калибратор-вольтметр ко входам измерительных каналов контроллера.

• 7.4.2 Установить на калибраторе-вольтметре последовательно значения напряжения: 0,5 В; 62,5 В; 125 В; 187,5 В; 250 В для каждой из частот: 0 Гц; 25 Гц, 50 Гц, 75 Гц, 175 Гц, 420 Гц, 480 Гц, 580 Гц, 720 Гц, 800 Гц, 4500 Гц, 5000 Гц и 5500 Гц. При периодической поверке допускается проводить определение приведённой погрешности измерений напряжения для частот: 0 Гц; 50 Гц; 480 Гц; 800 Гц.

• 7.4.3  Считать в окне результатов измерений (рисунок 2) измеренные значения напряжения по каждому измерительному каналу x_aiM, В.

• 7.4.4 Приведенную погрешность измерений напряжения для каждого измерительного канала контроллера определяют по формуле

у, = ^х™~^х™ -100%,                           (1)

■^макс

где х_э„, - значение напряжения, установленное на эталонном приборе, В;

x_UiM - значение напряжения, измеренное контроллером, В;

Х_макс- верхний предел диапазона измерений, равный 250 В.

• 7.4.5  Результаты поверки считают положительными, если значение приведённой погрешности измерений напряжения постоянного тока в каждой точке для каждого измерительного канала не превышает ±1 %; значение приведённой погрешности измерений напряжения переменного тока в каждой точке для каждого измерительного канала не превышает ±1 % в диапазоне частот от 20 до 800 Гц и ±1,5 % в диапазоне частот от 4500 до 5500 Гц.

• 8.1  При положительных результатах поверки контроллеры признаются годными и допускаются к применению. Сведения о поверке заносятся в соответствующий раздел паспорта и\или оформляется свидетельство о поверке в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815.

• 8.2  При отрицательных результатах поверки контроллера его признают непригодным к применению и выдают извещение о непригодности в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815.

(обязательное)

Схема подключения контроллера измерений напряжения дистанционного КИД-Н

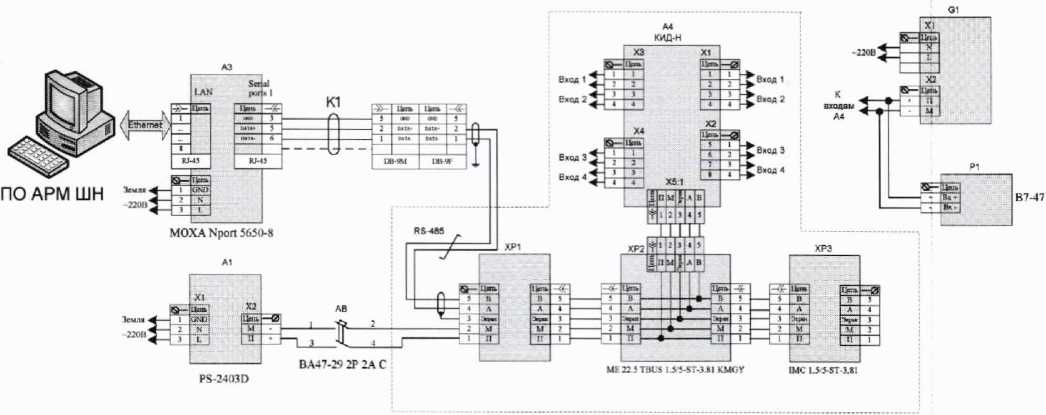

Рисунок А. 1

Таблица А. 1 - Расшифровка обозначений, используемых на рисунке А. 1
