Датчики давления ЭД Руководство по эксплуатации

  • 3.2.5 Поверка датчика без демонтажа с объекта

Поверка без демонтажа может проводиться с использованием в качестве источника давления:

  • - внешнего источника давления;

  • - давления собственно системы, в которой используется датчик.

При этом условием проведения поверки датчика без демонтажа с объекта является:

  • - в первом случае - возможность подключения к поверяемому датчику внешнего источника давления и эталонного манометра через трехходовой кран, на котором установлен датчик;

  • - во втором случае - возможность подключения к системе объекта эталонного манометра и создания в ней не менее 3-х значений давления: близких к началу, середине и концу диапазона измерений поверяемого датчика.

  • 3.2.5.1 Поверку без демонтажа с использованием внешнего источника давления проводят в соответствии с блок-схемой поверки, приведённой на рисунке.2.

При проведении поверки трехходовым краном В, на котором установлен датчик, отключают датчик от объекта, а к свободному штуцеру трехходового крана на расстоянии не более 1 м от поверяемого датчика подсоединяют трубопровод (шланг) от источника давления ИД и эталонного манометра ЭМ.

  • 3.2.5.2 Поверка без демонтажа с использованием источника давления системы.

При проведении поверки к системе подключают эталонный манометр на расстоянии не более 1 м от поверяемого датчика и источником давления системы создают контрольные давления..

Стр. 18

Датчики давления ЭД

Руководство по эксплуатации

см сх •Л

CL

к ИД и ЭМ

к системе объекта

Ьп

РА

ИП

ЭД      - поверяемый датчик

ЭМ    - эталонный манометр

ИД - источник давления (вакуума) (сжатый воздух или гидравлический пресс)

ИП     - источник питания постоянного тока (Б5-7)

РА      - цифровой амперметр (вольтметр) (Щ301)

В       - трех ходовой кран (вентиль)

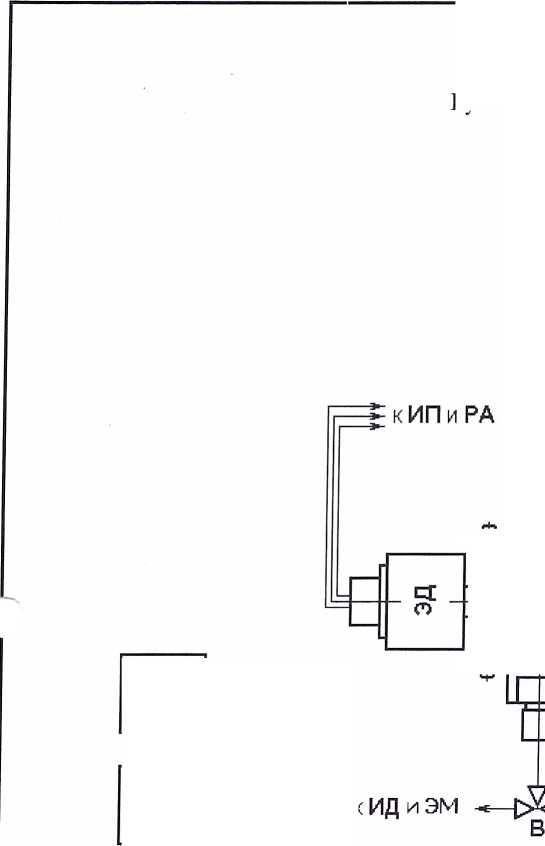

Рисунок 2 Блок-схема поверки

Датчики давления ЭД

Руководство по эксплуатации

  • 3.2.6 Порядок проведения поверки

Порядок "демонтажной" и "бездемонтажной" поверки датчика один и тот же и включает следующие операции:

  • - внешний осмотр;

  • - опробование;

  • - определение основной погрешности датчика.

  • 3.2.7 Внешний осмотр проводят по п.2.3.2.

  • 3.2.8 Опробование (проверка работоспособности датчика и оборудования)

  • 3.2.8.1 При опробование и при проведении поверки применяют оборудование и эталонные средства измерений, указанные в таблице 5.

    Таблица 5

    Наименование, тип оборудования, прибора

    Краткая техническая характеристика

    Погреш

    ность

    1 Вольтметр цифровой Щ301

    Пределы измерений 2;20;200 мА

    ± 0,05%

    2 Источник питания постоянного тока Б5-7

    Пределы изменен. напряж.О - 42 В

    ±2%

    3 Эталонный манометр Воздух 1600

    Предел измерения 0-16 кПа

    ± 0,05%

    4 Эталонный манометр МПА-15

    Предел измерения 0.. .0,4 МПа

    ±0,01%

    5 Эталонный манометр МП-60

    Предел измерения 0-6 МПа

    ± 0,05%

    6 Эталонный манометр МП-600

    Предел измерения 0 - 60 МПа

    ± 0,05%

    7 Эталонный манометр МП-2500

    Предел измерения 0 - 250 МПа

    ± 0,05%

    Примечания:

Х2

  • 1 Эталонные средства измерений (далее по тексту СИ) должны быть поверены или аттестованы и иметь действующие свидетельства о поверке или аттестации.

Допускается применять оборудование и средства измерений, не предусмотренные перечнем, приведенным в таблице 4, обеспечивающие требуемую точность измерений.

  • 2 При проведении поверки применяют эталонный манометр, обеспечивающий возможность подачи на датчик давления, соответствующего верхнему пределу измерения.

  • 3 При проведении поверки датчиков необходимо учитывать требования безопасности, установленные в НТД на применяемые поверочные СИ.

Стр.20

Руководство по эксплуатации

3.2.8.4 Собирают аппаратуру в соответствии с блок-схемой, приведенной на рисунке 2, и проводят проверку работоспособности датчика и оборудования поочередно нагружая датчик давлением:

  • - соответствующим нижнему пределу диапазона измерений,

  • - соответствующим верхнему пределу диапазона измерений

и на каждом из давлений измеряют выходной сигнал; при этом его изменение в пределах от 4 до 20 мА свидетельствует о нормальной работоспособности и возможности проведения поверки.

Примечание - При поверке с использованием источника давления системы датчик не отключают от системы и не подключают внешний источник давления ИД.

  • 3.2.9 Определение основной погрешности

  • 3.2.9.1 При определении основной погрешности должны быть соблюдены нормальные климатические условия измерений:

  • - температура окружающего воздуха (23 ± 2)°С;

  • - относительная влажность окружающего воздуха от 30 до 80 %;

  • - атмосферное давление от 84 до 106,7 кПа (630...800 мм.рт.ст.).

Вибрация, тряска, удары, магнитные поля, кроме земного, должны отсутствовать

Примечание - Если при проведении поверки температура окружающего воздуха отличается от 23 ± 2°С, то при оценке погрешности следует учитывать дополнительную погрешность от температуры ± 0,045 %/ °C

  • 3.2.9.2 Перед определением основной погрешности должны быть выполнены следующие подготовительные работы:

  • - датчики должны быть установлены в рабочее положение;

  • - датчики должны быть выдержаны при температуре (23 ± 2)°С не менее 2 ч;

  • - датчики должны быть выдержаны не менее 0,5 ч после включения питания.

  • 3.2.9.3 На датчик и эталонный задатчик ЭЗД подают давление и в каждой контрольной

Руководство по эксплуатации

точке на амперметре РА снимают показания выходного сигнала 1Д в последовательности от меньших значений давления к большим (от Ро до Ртах - прямой ход), затем от больших значений давления к меньшим (от Ртах до Ро - обратный ход). Прямой и обратный ход - цикл нагружения.

Основную погрешность проверяют по результатам измерения трех циклов нагружения следующих друг за другом (с выдержкой по 5 мин на верхнем пределе измерения после прямого хода и при давлении равном нулю после обратного хода) не менее чем при пяти значениях измеряемой величины, равномерно распределенных в диапазоне измерения, включая граничные значения диапазона измерения (Р = Ро = 0 и Р = Ртах).

Действительные значения выходного тока датчика 1Д , измеренные в каждой точке, заносят в таблицу 6

Таблица 6

р,

Па

Выходной сигнал, мА

Погрешность,

%

Рассчет-ный 1р

Действительный 1д

Прямой ход (п.х)

Обратный ход (о.х)

1 цикл

2 цикл

3 цикл

1ср

1 цикл

2 цикл

3 цикл

1ср

П.х

О.х

0

4

0,2Ртах

7,2

0,4Ртах

10,4

0,6Ртах

13,6

0,8Ртах

16,8

Р тэх

20

Примечание - При проведении поверки с использованием источника давления системы объекта, допускается проводить нагружение датчика только прямым ходом и снимать показания в трех контрольных точках при значениях давления: близких к началу, середине и концу диапазона измерений поверяемого датчика.

За абсолютную основную погрешность (Дв) принимают максимальную величину разности расчетного и действительного значений выходного сигнала прямого или обратного ходов, полу-

Руководство по эксплуатации

ценных в результате многократных измерений, рассчитываемую по формуле:

(1)

/ Ip ср / max

где 1Д ср - средние значения выходного сигнала в каждой контрольной точке за «п» циклов измерений прямого или обратного хода, рассчитываемое по формуле:

(2)

Основную погрешность ов, приведенную к верхнему пределу измерения рассчитывают по формуле:

(3)

ов = 100% Дв/1б

Датчик считают выдержавшим поверку, если его основная погрешность ов по абсолютной величине не превышает значения омах равное

± 1,0 % для датчиков класса 1

± 0,5 % для датчиков класса 0,5

Положительные результаты первичной поверки датчиков оформляют записью в соответствующем разделе паспорта.

Примечание - Если при проведении поверки температура окружающего воздуха t отличалась от (23 ± 2)°С, то при оценке погрешности датчика следует учитывать наличие дополнительной погрешности от температуры ot= ± 0,045%/°C. В этом случае датчик считают выдержавшим поверку, если его основная погрешность ов по абсолютной величине не превышает значения ot мах, рассчитываемого по формуле:

ot мах = Омах + Gt | 23 - t |                                                                                 (4)

Руководство по эксплуатации

  • 4 ХРАНЕНИЕ

    • 4.1 Хранение датчиков следует производить в закрытых или других помещениях с естественной вентиляцией без искусственного регулирования климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (например, каменные, бетонные, металлические с теплоизоляцией и другие хранилища), расположенные в макроклиматических районах с умеренным и холодным климатом.

    • 4.2 Датчики, поступившие на склад для длительного хранения (свыше 6 месяцев), должны быть освобождены от транспортной тары с сохранением упаковки.

  • 5 ТРАСПОРТИРОВАНИЕ

5.1 Транспортирование законсервированных и упакованных датчиков допускается любым видом транспорта без ограничений высоты, скорости транспортирования и расстояния.

Стр. 24
